Marque	THEBEN
Modèle	OSIRIA 220 AR EIB/KNX
Catégorie	Contrôleur de bâtiment EIB/KNX - Horloge murale monoface
Type de produit	Horloge analogique EIB/KNX pour installation intérieure
Diamètre du cadran	250 mm
Dimensions du boîtier	Ø 265 mm, épaisseur 60 mm
Affichage	Cadran métallique blanc avec chiffres arabes
Aiguilles	Heures et minutes noires, trotteuse rouge
Alimentation	Bus EIB/KNX (tension de bus)
Réserve de marche	10 jours en cas de panne de bus
Matériau du boîtier	Plastique antichocs, bord dépoli
Protection du cadran	Plexiglas galbé antichocs
Couleur du boîtier	Blanc (selon modèle standard)
Montage	Mural, monoface
Normes	Conforme EIB/KNX, impression du cadran selon DIN 41091
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les produits abrasifs ou solvants.
Sécurité	Installation et maintenance par un électricien qualifié. Respecter les normes en vigueur.
Réparabilité	Pièces détachées disponibles sur demande auprès du fabricant.
Informations générales	Horloge destinée aux bâtiments équipés d'un système KNX. Synchronisation via le bus.

FOIRE AUX QUESTIONS - OSIRIA 220 EIB-KNX THEBEN

Comment installer l'horloge OSIRIA 220 AR EIB/KNX ?

L'installation doit être effectuée par un électricien qualifié. Raccorder l'horloge au bus EIB/KNX via les bornes prévues. Fixer le boîtier au mur à l'aide des supports fournis. Veiller à respecter les distances de sécurité et les normes en vigueur.

Comment synchroniser l'heure avec le bus KNX ?

L'horloge se synchronise automatiquement via le bus EIB/KNX. Aucune manipulation manuelle n'est nécessaire. L'heure est reçue du système central ou d'un serveur horaire.

Que faire en cas de panne de bus ?

L'horloge dispose d'une réserve de marche de 10 jours. Elle continue de fonctionner sur sa pile interne. Après rétablissement du bus, elle se resynchronise automatiquement.

Comment nettoyer l'horloge ?

Utiliser un chiffon doux et sec pour dépoussiérer. Pour les traces, humidifier légèrement le chiffon avec de l'eau. Ne pas utiliser de produits chimiques, solvants ou abrasifs.

Quelle est la durée de vie de la pile de réserve ?

La pile interne assure environ 10 jours de fonctionnement. Sa durée de vie est d'environ 5 à 7 ans selon l'utilisation. Un message sur le bus peut indiquer une pile faible.

L'horloge est-elle compatible avec tous les systèmes KNX ?

Oui, l'OSIRIA 220 AR est compatible avec tous les systèmes EIB/KNX standard. Elle fonctionne avec une tension de bus 24 V DC (SELV).

Est-il possible de changer le cadran ?

Le cadran n'est pas interchangeable par l'utilisateur. En cas de défaut, contacter le service après-vente pour un remplacement.

Quel est le type de fixation murale ?

Le boîtier se fixe au mur via 3 points de fixation. Des chevilles et vis adaptées sont fournies. Vérifier la solidité du mur avant installation.

L'horloge peut-elle être utilisée en extérieur ?

Non, l'OSIRIA 220 est conçue pour un usage intérieur uniquement. Elle n'est pas protégée contre les intempéries.

Où trouver des pièces détachées ?

Les pièces détachées (aiguilles, cadran, boîtier) sont disponibles sur demande auprès de votre revendeur THEBEN ou du service client. Utiliser uniquement des pièces d'origine.

MODE D'EMPLOI OSIRIA 220 EIB-KNX THEBEN

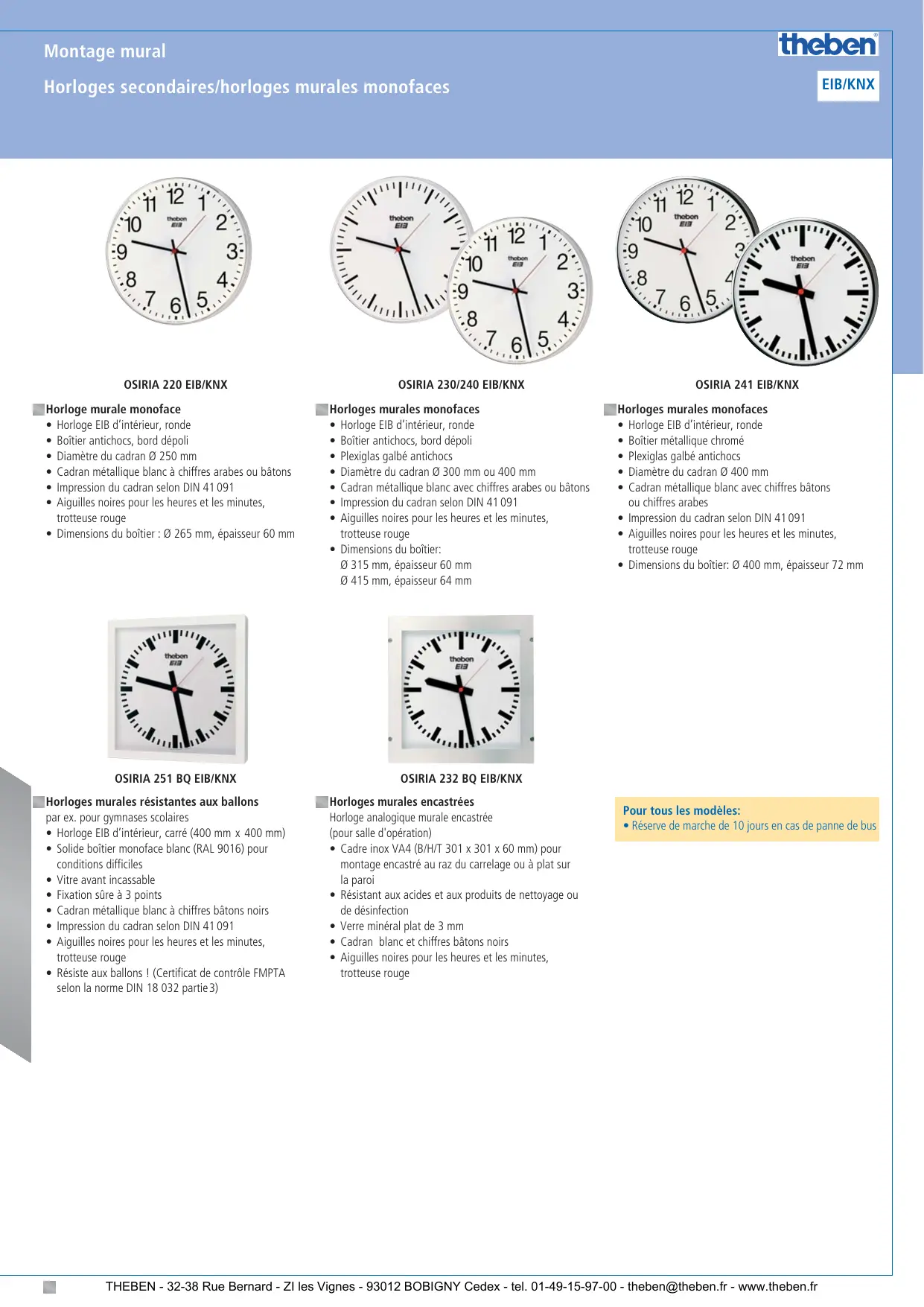

Horloge EIB d'intérieur, ronde - Boîtier antichocs, bord dépoli - Diamètre du cadran 250 mm - Cadran métallique blanc à chiffres arabes ou bâtons Impression du cadran selon DIN 41 091 Aiguilles noires pour les heures et les minutes, trotteuse rouge - Dimensions du boîtier : Ø 265 mm, épaisseur 60 mm

Horloges murales monofaces

Horloge EIB d'intérieur, ronde - Boîtier antichocs, bord dépoli - Plexiglas galbé antichocs - Diamètre du cadran Ø 300 mm ou 400 mm Cadran métallique blanc avec chiffres arabes ou bâtons Impression du cadran selon DIN 41 091 Aiguilles noires pour les heures et les minutes, trotteuse rouge - Dimensions du boîtier: 315 ~mm, épaisseur 60 mm 415 ~mm, épaisseur 64 mm

Horloges murales monofaces

Horloge EIB d'intérieur, ronde - Boîtier métallique chromé - Plexiglas galbé antichocs - Diamètre du cadran Ø 400 mm - Cadran métallique blanc avec chiffres bâtons ou chiffres arabes - Impression du cadran selon DIN 41091 - Aiguilles noires pour les heures et les minutes, trotteuse rouge - Dimensions du boîtier: Ø 400 mm, épaisseur 72 mm

OSIRIA 251 BQ EIB/KNX

OSIRIA 232 BQ EIB/KNX

Horloges murales résistantes aux ballons

par ex. pour gymnases scolaires - Horloge EIB d'intérieur, carré (400 mm x 400 mm) - Solide boîtier monoface blanc (RAL 9016) pour conditions difficiles. Vitre avant incassable. Fixation sûre à 3 points. Cadran métallique blanc à chiffres bâtons noirs - Impression du cadran selon DIN 41091. Aiguilles noires pour les heures et les minutes, trotteuse rouge - Résiste aux ballons ! (Certificat de contrôle FMPTA selon la norme DIN 18 032 partie 3)

Horloges murales encastrées

Horloge analogue murale encastrée (pour salle d'opération)

• Cadre inox VA4 (B/H/T 301 x 301 x 60 mm) pour montage encastré au raz du carrelage ou à plat sur la paroi
• Résistant aux acides et aux produits de nettoyage ou de désinfection
• Verre minéral plat de 3 mm
• Cadran blanc et chiffres bâtons noirs. Aiguilles noires pour les heures et les minutes, trotteuse rouge.

Pour tous les modèles:

• Réserve de marche de 10 jours en cas de panne de bus

OSIRIA 242 EIB/KNX

OSIRIA 280 B EIB/KNX

Horloges murales bifaces

Horloge EIB d'intérieur, ronde. Pour montage mural ou au plafond (150 mm). Boîtier métallique blanc (RAL 9016) très résistant, pour conditions difficiles. Verre plexiglas antichocs. Diamètre du cadran : 400 mm. Cadran blanc avec chiffres arabes ou bâtons. Impression du cadran selon DIN 41091. Aiguilles noires pour les heures et les minutes, trotteuse rouge. - Dimensions du boîtier : 0.420 mm, épaisseur 116 mm.

Horloges-calendrier digitales

• Horloge analogue à affichage de la date sur afficheur LCD 9 segments pour date
• Boîtier extra plat couleur argent (B/H/T 500 x 510 x 40 mm)
• Affichage analogue mécanique de l'heure Diamètre du cadran 280 mm Cadran discover, aiguilles noires et trotteuse rouge
• Hauteur des chiffres de la date 50 mm
• Distance de lecture env. 20m

Pour tous les modèles:

• Réserve de marche de 10 jours en cas de panne de bus

	Type	Dimensions du cadran	Dimensions du boîtier	Description	Référence de commande
Horloges murales monofaces	OSIRIA 220 AR EIB/KNX	Ø 250 mm	Ø 265 mm épaisseur : 60 mm	chiffres arabes boîtier antichocs	500 9 200
	OSIRIA 230 AR EIB/KNX	Ø 300 mm	Ø 315 mm épaisseur : 60 mm	chiffres arabes boîtier antichocs	500 9 210
	OSIRIA 230 SR EIB/KNX	Ø 300 mm	Ø 315 mm épaisseur : 60 mm	chiffres bâtons fins boîtier antichocs	500 9 211
	OSIRIA 240 AR EIB/KNX	Ø 400 mm	Ø 415 mm épaisseur : 64 mm	chiffres arabes boîtier antichocs	500 9 230
	OSIRIA 240 SR EIB/KNX	Ø 400 mm	Ø 415 mm épaisseur : 64 mm	chiffres bâtons fins boîtier antichocs	500 9 231
	OSIRIA 241 AR EIB/KNX	Ø 400 mm	Ø 400 mm épaisseur : 72 mm	chiffres arabes boîtier métallique chromé	500 9 240
	OSIRIA 241 BR EIB/KNX	Ø 400 mm	Ø 400 mm épaisseur : 72 mm	chiffres bâtons boîtier métallique chromé	500 9 241
Horloges murales bifaces	OSIRIA 242 AR EIB/KNX	Ø 400 mm	Ø 420 mm épaisseur : 116 mm	chiffres arabes boîtier métal blanc laqué	500 9 250
	OSIRIA 242 SR EIB/KNX	Ø 400 mm	Ø 420 mm épaisseur : 116 mm	chiffres bâtons fins boîtier métal blanc laqué	500 9 251
Horloges murales résistantes aux ballons	OSIRIA 251 BQ EIB/KNX		400 x 400 mm épaisseur : 100 mm	chiffres bâtons boîtier métal blanc laqué	500 9 252
Horloge calendrier digitales	OSIRIA 280 B EIB/KNX	Ø 280 mm	500 x 510 mm épaisseur : 40 mm	chiffres bâtons, hauteur des chiffres de date 50 mm	500 9 280
Horloges murales encastrables pour salle d'opération	OSIRIA 232 BQ EIB/KNX	250 x 250 mm	301 x 301 mm épaisseur : 60 mm	chiffres bâtons boîtier en acier inoxydable	500 9 223

Autres modèles sur demande.
