LUXOR 414 - Contrôleur de bâtiment EIB/KNX THEBEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur de bâtiment EIB/KNX - Module horloge programmable
Marque	THEBEN
Modèle	LUXOR 414
Poids	Environ 150 g
Alimentation	230 V AC ±10% / 50 Hz, 4 VA
Réserve de marche	5 heures
Température de fonctionnement	-10°C à +50°C
Indice de protection	IP 20 (selon EN 60529)
Classe de protection	Selon EN 60730-1 (montage conforme)
Nombre de canaux	8 canaux indépendants
Programmes disponibles	Journalier, hebdomadaire, astronomique
Temps de commutation programmables	128 libres + 732 astronomiques préprogrammés
Fonctions principales	Commande de stores, volets roulants, éclairage extérieur, coupure nocturne automatique, positionnement 0-100%, mode manuel/auto, temps de blocage, décalage ±120 min, passage auto été/hiver
Connexion	Bifilaire COM, section quelconque, longueur max 100 m
Affichage	Écran avec ligne de texte pour guidage opérateur
Base de données locale	Permet d'indiquer le lieu pour programmes astronomiques
Entretien et nettoyage	Aucun entretien particulier. Nettoyer avec un chiffon sec et non abrasif.
Sécurité	Montage conforme aux instructions ; classe de protection selon EN 60730-1
Pièces détachées et réparabilité	Non applicable (appareil intégré). En cas de défaut, remplacer l'appareil.
Référence de commande	LUXOR 414 (module horloge) - 4140000

FOIRE AUX QUESTIONS - LUXOR 414 THEBEN

Comment installer le LUXOR 414 ?

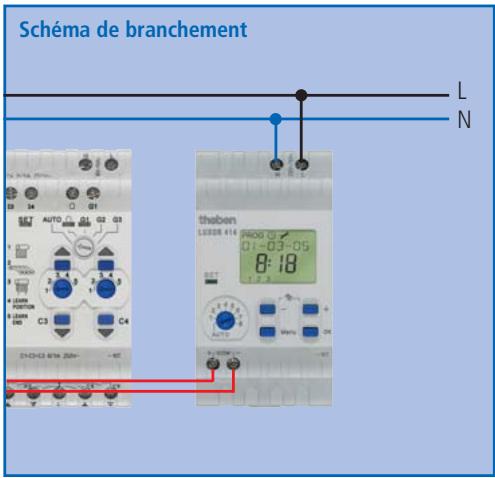

Installez le module sur un rail DIN dans le tableau de distribution. Connectez l'alimentation 230 V AC et le bus bifilaire COM (section quelconque, longueur max 100 m). Suivez le schéma de câblage fourni dans la notice.

Comment programmer un programme journalier ?

Accédez au menu via l'écran et les touches. Sélectionnez le canal souhaité, puis le type de programme journalier. Définissez les heures de commutation (jusqu'à 128 temps libres) et les actions associées.

Puis-je utiliser des programmes astronomiques ?

Oui, activez le mode astronomique pour un canal. Le module utilise la base de données locale (indiquez votre lieu) pour calculer automatiquement les heures de lever et coucher du soleil. 732 temps astronomiques sont préprogrammés.

Comment régler le décalage horaire été/hiver ?

Le passage automatique est activé par défaut. Vous pouvez ajuster le décalage dans les paramètres généraux de ±120 minutes par rapport aux heures astronomiques.

Que faire en cas de panne de courant ?

Le LUXOR 414 dispose d'une réserve de marche de 5 heures pour conserver les réglages en mémoire. Après rétablissement, l'horloge reprend automatiquement.

Comment connecter le module à d'autres appareils LUXOR ?

Utilisez la connexion bifilaire COM (bus). Le sélecteur de canaux permet d'affecter chaque canal de l'horloge à une sortie spécifique (ex: LUXOR 408/409 pour stores, LUXOR 405 pour variation).

Quelle est la fonction du temps de blocage ?

Le temps de blocage permet de supprimer des signaux indésirables (ex: luminosité ou crépusculaires) pendant une période définie. Utile pour éviter l'activation de l'éclairage en été le matin ou pour décaler la montée/descente des stores.

Comment positionner les stores à un pourcentage spécifique ?

Pour les sorties entraînements (LUXOR 408/409), vous pouvez transmettre une valeur de positionnement de 0 à 100%. Programmez l'action avec la valeur souhaitée dans l'horloge.

Comment réinitialiser l'appareil ?

Pour une réinitialisation d'usine, débranchez l'alimentation pendant au moins 5 minutes puis rebranchez. Tous les réglages seront perdus. Consultez la notice pour une procédure détaillée.

Où trouver le manuel d'utilisation complet ?

Le manuel est disponible gratuitement en téléchargement au format PDF sur notice-facile.com. Recherchez la référence LUXOR 414 THEBEN.

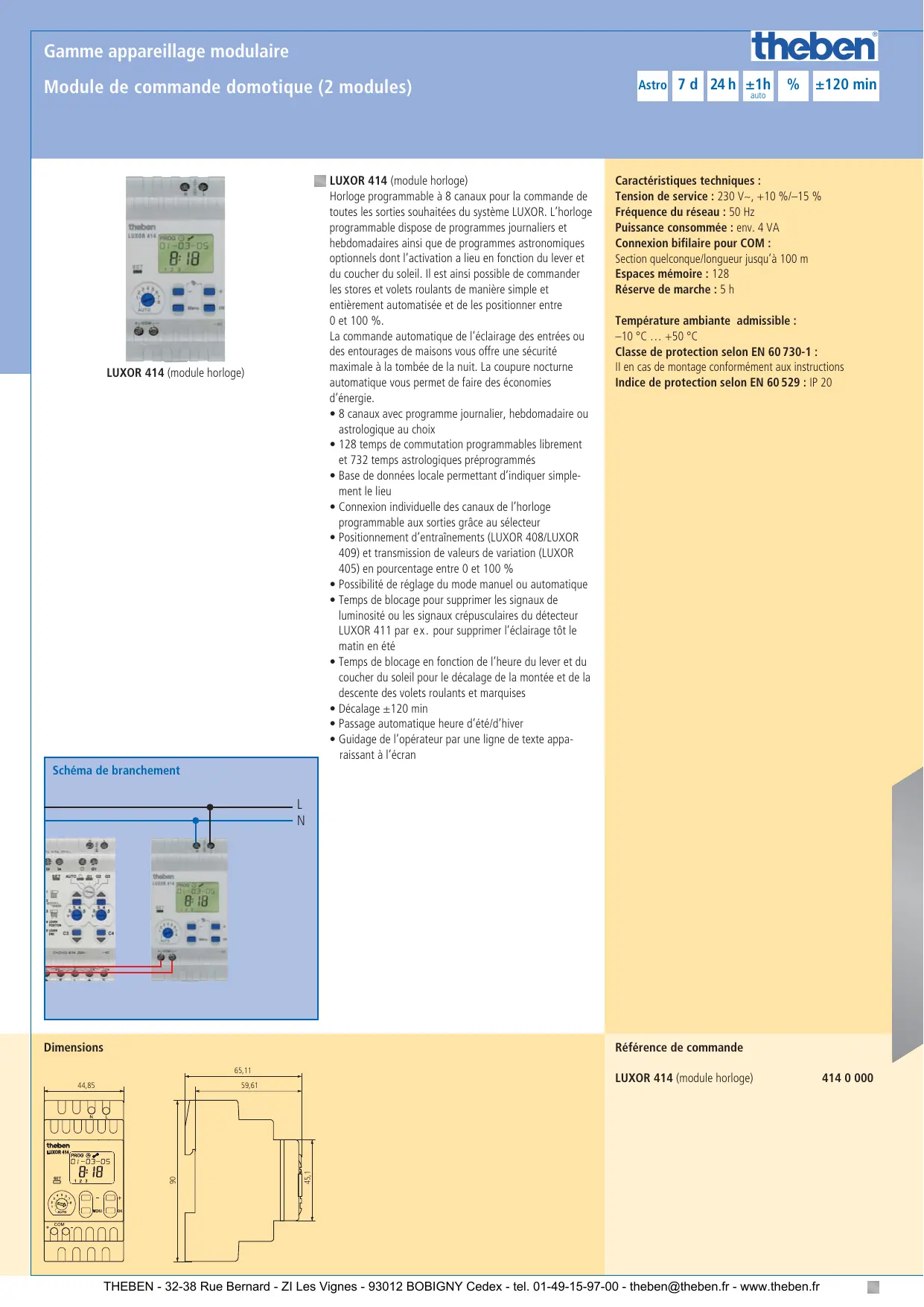

MODE D'EMPLOI LUXOR 414 THEBEN

LUXOR 414 (module horloge)

LUXOR 414 (module horloge)

Horloge programmable à 8 canaux pour la commande de toutes les sorties souhaitées du système LUXOR. L'horloge programmable dispose de programmes journaliers et hebdomadaires ainsi que de programmes astronomiques optionnels dont l'activation a lieu en fonction du lever et du coucher du soleil. Il est ainsi possible de commander les stores et volets roulants de manière simple et entièrement automatisée et de les positionner entre 0 et 100%.

La commande automatique de l'éclairage des extérieurs ou des entourages de maisons vous offre une sécurité maximale à la tombée de la nuit. La coupure nocturne automatique vous permet de faire des économies d'énergie.

• 8 canaux avec programme journalier, hebdomadaire ou astrologique au besoin
• 128 temps de commutation programmables librement et 732 temps astrologiques préprogrammés
• Base de données locale permettant d'indiquer simplement le lieu
• Connexion individuelle des canaux de l'horloge programmable aux sorties grâce au sélecteur
• Positionnement d’entraînements (LUXOR 408/LUXOR 409) et transmission de valeurs de variation (LUXOR 405) en pourcentage entre 0 et 100%
• Possibilité de réglage du mode manuel ou automatique. Temps de blocage pour supprimer les signaux de luminosité ou les signaux crépusculaires du détecteur LUXOR 411, par exemple pour supprimer l'éclairage tout le matin en été. Temps de blocage en fonction de l'heure du lever et du coucher du soleil pour le décalage de la montée et de la descente des volets roulants et marquises.
• Décalage ±120 min Passage automatique heures d'été/hiver
• Guidage de l'opérateur par une ligne de texte apparaissant à l'écran

Caractéristiques techniques :

Tension de service: 230V _t + 10% / - 15%

Fréquence du réseau : 50 Hz

Puissance consommée: env. 4 VA

Connexion bifilaire pour COM :

Section quelconque / longueur jusqu'à 100m

Espaces mémoire : 128

Réserve de marche : 5 h

-10^ +50^

Classe de protection selon EN 60730-1 :

En cas de montage conformément aux instructions

Indices de protection selon EN 60529 : IP 20

Référence de commande

LUXOR 414 (module horloge)

4140000

Dimensions
