Détecteur de mouvement avec spot halogène LUXA 102 à monter au mur Pour éclairer l'entrée des cours et les terrains LUXA LUXA 102-150/150 W ou

Variante avec un spot de 500 W Boîtier élégant blanc pur ou noir Spot halogène de 500 W intégré, pivotable et inclinable Socle enfichable pour un montage simple et rapide Convient particulièrement bien à un montage mural lors d'une rénovation Tête de capteur pivotable et inclinable avec rotule articulée Variante avec un spot de 150 W

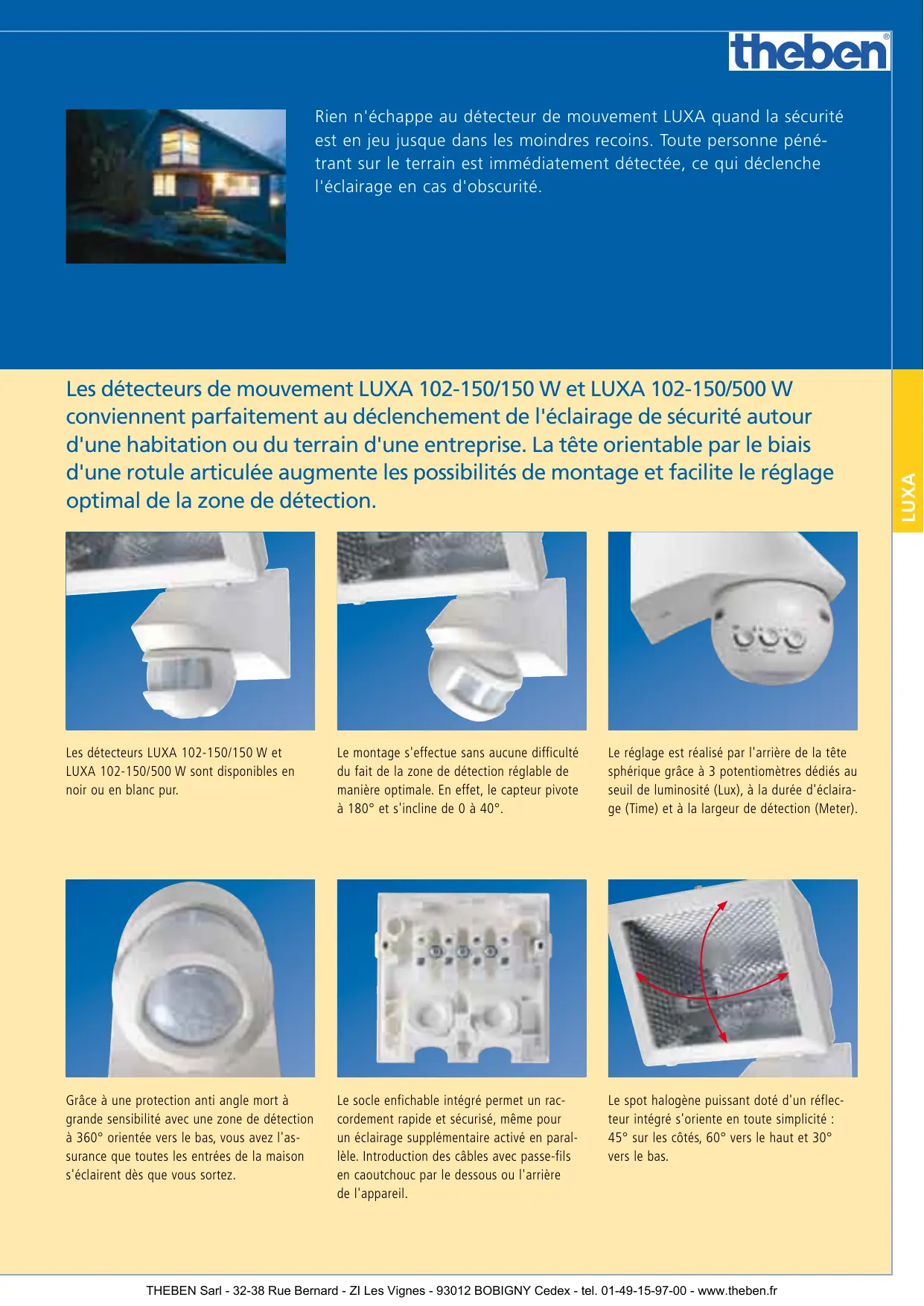

Capteur très sensible avec protection anti angle mort à grande sensibilité, idéale pour un montage sur des portes THEBEN Sarl - 32-38 Rue Bernard - ZI Les Vignes - 93012 BOBIGNY Cedex - tel. 01-49-15-97-00 - www.theben.fr Rien n'échappe au détecteur de mouvement LUXA quand la sécurité est en jeu jusque dans les moindres recoins. Toute personne pénétrant sur le terrain est immédiatement détectée, ce qui déclenche l'éclairage en cas d'obscurité. Les détecteurs LUXA 102-150/150 W et LUXA 102-150/500 W sont disponibles en noir ou en blanc pur. Le montage s'effectue sans aucune difficulté du fait de la zone de détection réglable de manière optimale. En effet, le capteur pivote à 180° et s'incline de 0 à 40°. Le réglage est réalisé par l'arrière de la tête sphérique grâce à 3 potentiomètres dédiés au seuil de luminosité (Lux), à la durée d'éclairage (Time) et à la largeur de détection (Meter). Grâce à une protection anti angle mort à grande sensibilité avec une zone de détection à 360° orientée vers le bas, vous avez l'assurance que toutes les entrées de la maison s'éclairent dès que vous sortez. Le socle enfichable intégré permet un raccordement rapide et sécurisé, même pour un éclairage supplémentaire activé en parallèle. Introduction des câbles avec passe-fils en caoutchouc par le dessous ou l'arrière de l'appareil. Le spot halogène puissant doté d'un réflecteur intégré s'oriente en toute simplicité : 45° sur les côtés, 60° vers le haut et 30° vers le bas. THEBEN Sarl - 32-38 Rue Bernard - ZI Les Vignes - 93012 BOBIGNY Cedex - tel. 01-49-15-97-00 - www.theben.fr LUXA Les détecteurs de mouvement LUXA 102-150/150 W et LUXA 102-150/500 W conviennent parfaitement au déclenchement de l'éclairage de sécurité autour d'une habitation ou du terrain d'une entreprise. La tête orientable par le biais d'une rotule articulée augmente les possibilités de montage et facilite le réglage optimal de la zone de détection.

Détecteur de mouvement avec spot halogène LUXA 102 à monter au mur LUXA LUXA 102-150/150 W (blanc) LUXA 102-150/500 W (noir) Fonctions

• Détecteur de mouvement passif-infrarouge pour montage mural à l'intérieur et à l'extérieur
• Spot halogène intégré de 150 ou 500 W pour l'éclairage de surfaces importantes
• Spot pivotable à l'horizontale de +/- 45°, à la verticale de 60° vers le haut et de 30° vers le bas, avec fixation par vis
• Spot intégré à un boîtier solide en aluminium moulé sous pression
• Sortie de commutation pour d'autres sources de lumière
• Commande d'éclairage automatique en fonction de la présence et de la luminosité
• Zone de détection horizontale de 150°
• Zone de détection importante d'un rayon max. de 12 m
• Tête de capteur pivotable à l'horizontale sur +/- 90° et inclinable vers le bas de 40°, offrant donc une orientation optimale
• Protection anti angle mort à grande sensibilité pour la détection d'une zone de 360°, avec un diamètre max. de 5 m lors d'un montage à 2,5 m de haut
• Commande d'éclairage avec seuil de luminosité et temporisation au déclenchement réglables
• Éléments de réglage protégés
• Mesure de lumière mixte idéale pour commander des lampes fluorescentes, à incandescence et à halogène
• Sortie de commutation supplémentaire Éclairage (relais 230 V~)
• Possibilité de mise en service immédiate grâce aux préréglages en usine
• Montage d'une seule main du socle enfichable avec des vis imperdables
• Couleur du boîtier : blanc pur ou noir
• Réduction possible de la sensibilité en limitant la zone de détection Schéma de raccordement :

LUXA 102 LUXA 102 avec commutateur manuel en option Détecteur de mouvement

• Avec spot halogène de 150 W Détecteur de mouvement
• Avec spot halogène de 500 W 12 5 m 2,5

Zone de détection LUXA 102-150 : hauteur de montage de 2,5 m 150° Zone transversale par rapport au détecteur Zone frontale par rapport au détecteur Protection anti ange-mort à grande sensibilité

8A-8AX 230V~ 16A-8AX 2A 230V Caractéristiques techniques 230V~

230 V~ +10 % / -15 % 230 V~ +10 % / -15 % 50 à 60 Hz 50 à 60 Hz 5 à 1 000 Lux (réglable en continu) 5 à 1 000 Lux (réglable en continu) 8 VA typ. 8 VA typ.

contact à fermeture (µ) contact à fermeture (µ) 10 A 10 A

3 AX 3 AX 1000 Wà raccorder25-400 Charge de lampe à incandescence en supplément max 1 000 W 500 W Charge de lampe halogène à raccorder en supplément 6 x 150 W ou 2 x 500 W 4 x 150 W ou 1 x 500 W Tubes fluorescents – RPE 400 VA 400 VA Couverture angulaire 150° 150° Zone de détection à 2,5 m de haut 3 à 12 m (réglable en continu) 3 à 12 m (réglable en continu) Protection anti-reptation Ø=5m Ø=5m Durée d'enclenchement 5 s à 12 min (réglable en continu) 5 s à 12 min (réglable en continu) Orientation du spot halogène 45° sur les côtés, 60° vers le haut, 30° vers le bas 45° sur les côtés, 60° vers le haut, 30° vers le bas Spot halogène avec ampoule 150 W 500 W Degré de protection selon la norme EN 60529 IP 55 IP 55 Classe de protection selon la norme EN 60669-2-1 I, en cas de montage conforme I, en cas de montage conforme Plage de température de service -15 ºC à + 45 ºC -15 ºC à + 45 ºC Type de montage montage mural, angle intérieur et extérieur montage mural, angle intérieur et extérieur N° de référence de l'appareil blanc pur (avec vis et chevilles)

N° de référence de l'appareil noir (avec vis et chevilles)

Équerre de montage en angle (blanc pur)

Équerre de montage en angle (noir)

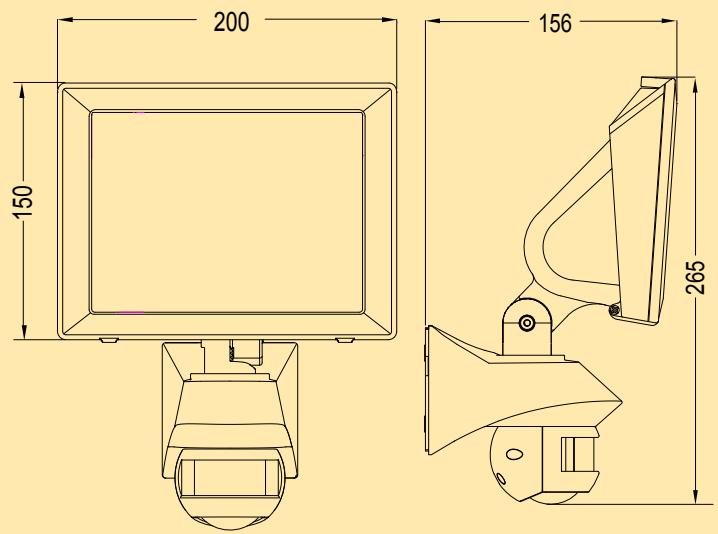

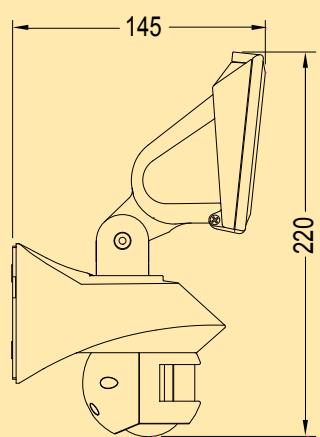

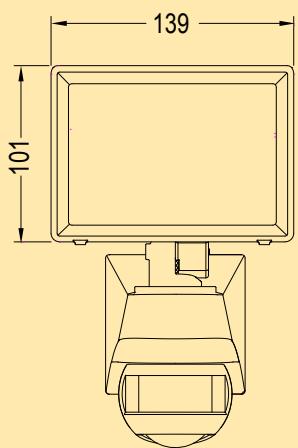

Plans d'encombrement (mm) :
