LUNA 121 TOP2 RC - Interrupteur automatique THEBEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interrupteur automatique (interrupteur crépusculaire numérique)
Marque	THEBEN
Modèle	LUNA 121 TOP2 RC
Largeur	35 mm (2 modules)
Alimentation	230–240 V~ +10%/-15%, 50–60 Hz, consommation propre env. 3 VA
Plage de luminosité	1 à 99 000 Lux, réglage numérique quotidien
Programmes horaires	Horloge hebdomadaire intégrée avec 84 emplacements de mémoire ; 2 programmes spéciaux avec fonction annuelle pour jours fériés fixes et mobiles
Entrée de commande externe	Pour bouton-poussoir ou interrupteur (230–240 V~, longueur max. 100 m)
Interface mémoire	Carte mémoire OBELISK top2 pour copie/sauvegarde de programmes
Temporisation	Réglable séparément pour marche et arrêt : 0 à 59 min
Affichage	Écran LCD rétroéclairé avec ligne de texte
Commutation	Par passage à zéro, relais 16 A (inverseur μ)
Connectique	Bornes à ressort DuoFix pour 2 conducteurs (0,5–2,5 mm²)
Raccordement capteurs	Jusqu'à 10 appareils LUNA 121 top2 RC sur un seul capteur numérique ; jusqu'à 4 capteurs sur un seul appareil
Horloge	À quartz, synchronisation DCF77 possible (antenne externe en option)
Fonctions supplémentaires	MARCHE/ARRÊT permanent, horloge de temps écoulé, fonction d'éclairage d'escalier, intervalle de maintenance configurable
Protection de l'appareil de commande	IP20 (montage sur rail DIN)
Protection du capteur	IP55 (saillie) / IP65 (encastré)
Température ambiante	Appareil de commande : -30°C à +55°C ; capteur : -40°C à +70°C
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de produits abrasifs
Accessoires disponibles	Kit de programmation OBELISK, carte mémoire, antenne DCF, capteurs de luminosité supplémentaires, cache-bornes
Informations générales	Boîtier normalisé DIN 43 880, fixation sur rail profilé 35 mm, couvercle transparent plombable

FOIRE AUX QUESTIONS - LUNA 121 TOP2 RC THEBEN

Comment régler la valeur de luminosité sur le LUNA 121 TOP2 RC ?

Utilisez les touches MENU et OK pour naviguer dans les paramètres. La consigne lumineuse de commutation est réglable numériquement de 1 à 99 000 Lux, et peut être programmée différemment pour chaque jour de la semaine. La valeur par défaut est 15 Lux.

Puis-je connecter plusieurs appareils LUNA 121 à un seul capteur ?

Oui, il est possible de raccorder jusqu'à 10 appareils LUNA 121 top2 RC à un seul capteur de luminosité numérique, en utilisant seulement 2 conducteurs. Cela permet une installation centralisée et économique.

Comment programmer des horaires de coupure nocturne ?

L'appareil intègre une horloge hebdomadaire avec 84 emplacements de mémoire. Vous pouvez programmer des heures d'arrêt (par ex. 23h30 à 4h15) indépendamment de la luminosité. Utilisez le menu pour définir les horaires de commutation marche et arrêt.

Que faire si l'écran affiche 'maintenance' ?

L'intervalle de maintenance est configurable (par ex. 5 000 heures) pour rappeler le remplacement régulier des lampes. Lorsque le message s'affiche, remplacez les lampes selon leur durée de service et réinitialisez le compteur via le menu.

Comment utiliser la carte mémoire OBELISK top2 ?

Insérez la carte mémoire dans l'interface prévue. Elle permet de charger un deuxième programme (valeurs de luminosité, coupures de nuit différentes) et de copier ou sauvegarder des réglages. Vous pouvez également programmer depuis un PC avec le logiciel OBELISK top2.

L'appareil peut-il gérer les jours fériés ?

Oui, grâce à 2 programmes spéciaux intégrés avec fonction annuelle. Ils calculent automatiquement les jours fériés fixes (Noël, Nouvel An) et mobiles (basés sur Pâques). Les programmes peuvent être lancés automatiquement ou via l'entrée externe.

Quelle est la puissance maximale commutable ?

Le relais 16 A (inverseur μ) supporte jusqu'à 2600 W pour les lampes à incandescence/halogènes, et 2300 VA pour les tubes fluorescents avec ballast. La commutation au passage par zéro prolonge la durée de vie du relais et des lampes.

Comment raccorder un bouton-poussoir externe ?

Branchez le bouton-poussoir ou l'interrupteur sur l'entrée externe 'S' (230–240 V~, câble max. 100 m). Dans le menu, configurez la fonction souhaitée : MARCHE/ARRÊT permanent, horloge de temps écoulé, ou fonction d'éclairage d'escalier.

L'appareil est-il compatible avec une antenne DCF77 ?

Oui, le LUNA 121 top2 RC peut être synchronisé à l'horloge atomique via une antenne DCF77 externe (optionnelle). Cela garantit une précision extrême de l'heure, avec un décalage ≤ ±0,5 seconde par jour.

Puis-je utiliser l'appareil sans programmation horaire ?

Absolument. Si aucun horaire de commutation n'est programmé, l'appareil fonctionne comme un interrupteur crépusculaire simple : il commute en fonction de la luminosité mesurée, sans activation de la minuterie.

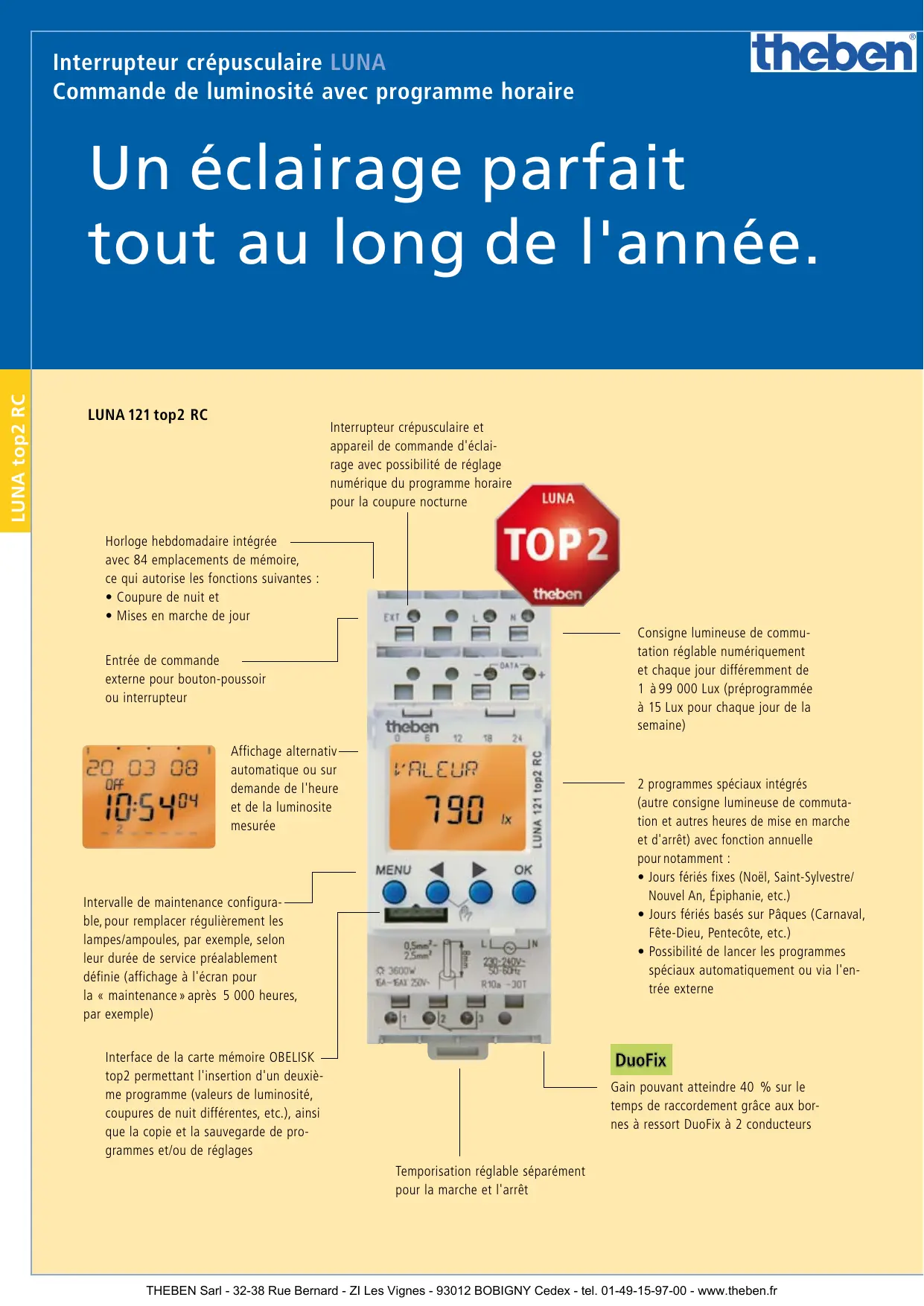

MODE D'EMPLOI LUNA 121 TOP2 RC THEBEN

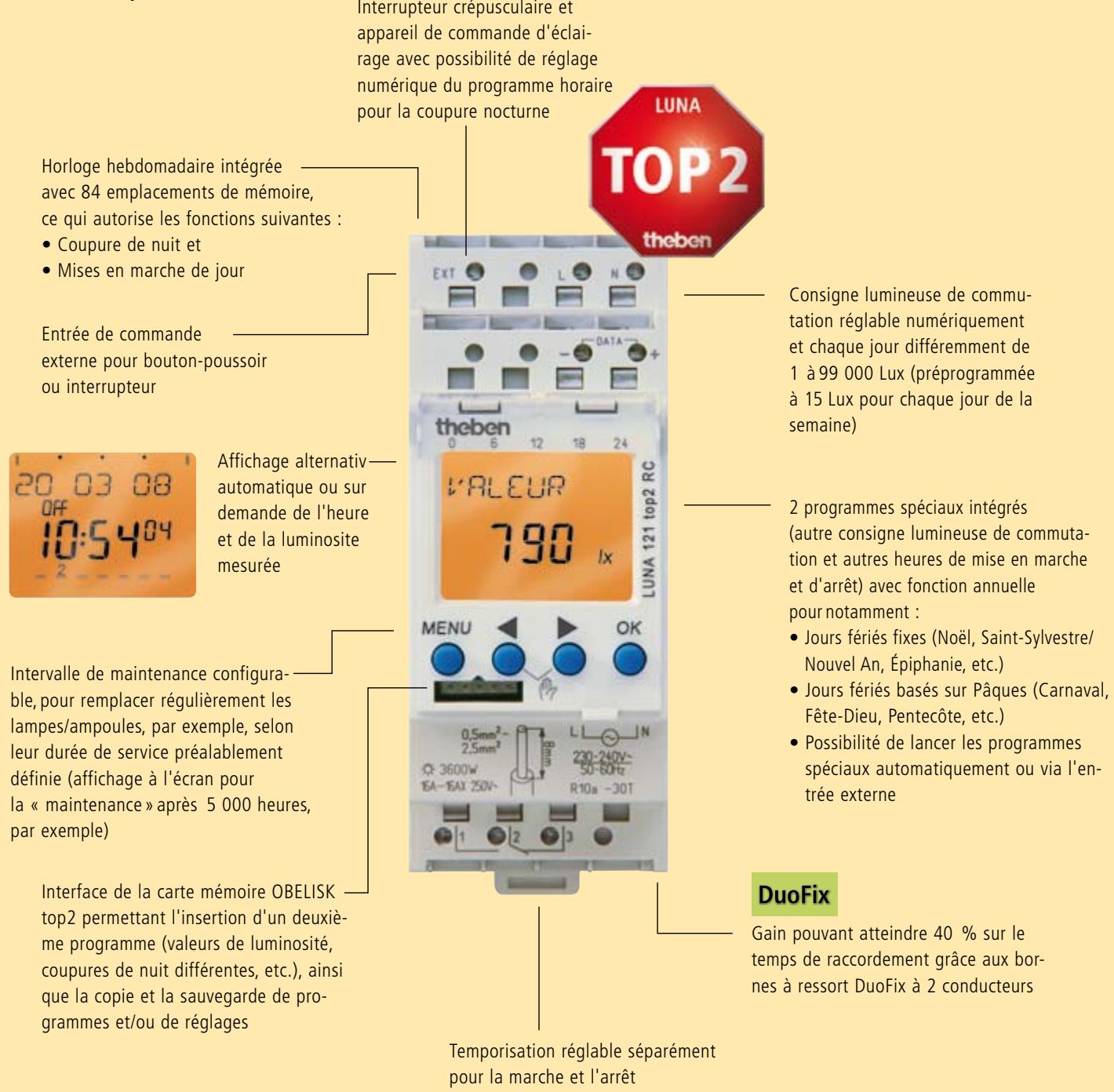

Un éclairage parfait tout au long de l'année.

LUNA 121 top2 RC

Interrupteur crepusculaire et appareil de commande d'éclairage avec possibilité de réglage numérique du programme horaire pour la coupure nocturne Horloge hebdomadaire intégrée avec 84 emplacements de mémoire, ce qui autorise les fonctions suivantes : • Coupure de nuit et • Mises en marche de jour Entrée de commande externe pour bouton-poussoir ou interrupteur 20 03 08 OFF 10:5404 2 Affichage alternativ— automatique ou sur demande de l'heure et de la luminosite mesurée Intervalle de maintenance configurable, pour remplacer régulièrement les lampes/ampoules, par exemple, selon leur durée de service préalablement définie (affichage à l'écran pour la « maintenance » après 5 000 heures, par exemple) Interface de la carte mémoire OBELISK top2 permettant l'insertion d'un deuxième programme (valeurs de luminosité, coupures de nuit différentes, etc.), ainsi que la copie et la sauvegarde de programmes et/ou de réglages LUNA TOP2 theben Consigne lumineuse de commutation réglable numériquement et chaque jour différemment de 1 à 99 000 Lux (préprogrammée à 15 Lux pour chaque jour de la semaine) VALEUR 790 lx LUNA 121 top2 RC MENU OK 0,5mm²- 2,5mm² 3600W 16A-16AX 250V~ 230-240V~ 50-60Hz R10a -30T 2 programs spéciaux intégrés (autre consigne lumineuse de commutation et autres heures de mise en marche et d'arrêt) avec fonction annuelle pour notamment : • Jours fériés fixes (Noël, Saint-Sylvestre/Nouvel An, Épiphanie, etc.) • Jours fériés basés sur Pâques (Carnaval,Fête-Dieu, Pentecôte, etc.) • Possibilité de lancer les programmes spéciaux automatiquement ou via l'entrée externe DuoFix Gain pouvant atteindre 40 % sur le temps de raccordement grâce aux bornes à ressort DuoFix à 2 conducteurs Temporisation réglable séparément pour la marche et l'arrêt

Vous conservez toute latitude pour prendre en compte les jours fériés mobiles : aucun problème avec cet interrupteur crépusculaire. Grâce à 2 programmes spéciaux intégrés à la fonction annuelle, non seulement les jours fériés fixes tels que Noël et le Jour de l'An, mais aussi les jours fériés basés sur Pâques, comme la Fête-Dieu ou la Pentecôte, sont automatiquement calculés pour l'année suivante. Vous vous offrez donc une pause en matière d'éclairage des locaux de votre entreprise, tout en réalisant des économies financières.

Appareil de commande idéal pour un éclairage approprié des rues ainsi que des façades des bâtiments publics. Économique en termes de ressources énergétiques, la coupure de nuit s'effectue grâce à des programmes hebdomadaires et pour les vacances.

Grande puissance de commutation.

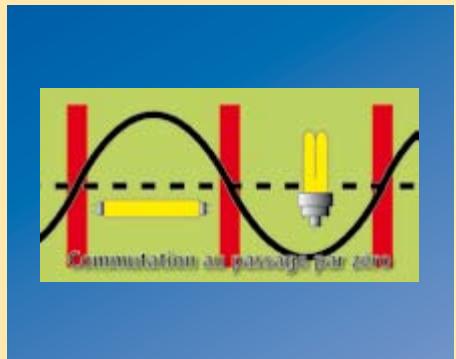

La commutation au passage par zéro autorise un nombre de lampes important, tout en préservant le relais et la charge lumineuse.


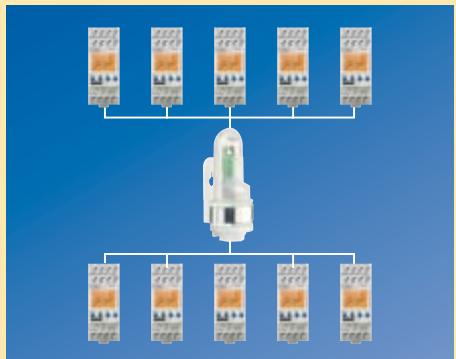

Montage pratique. Il est possible de raccorder jusqu'à 10 appareils numériques LUNA top2 à un capteur de luminosité numérique au moyen de 2 conducteurs seulement.

DCF77 DCEF 77

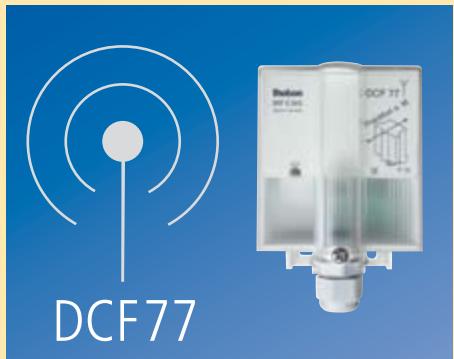

Commande radio DCF77. Précision extrême grâce à la synchronisation horaire automatique basée sur l'émetteur de signaux horaires DCF77 situé à Mainflingen, près de Francfort (en option).

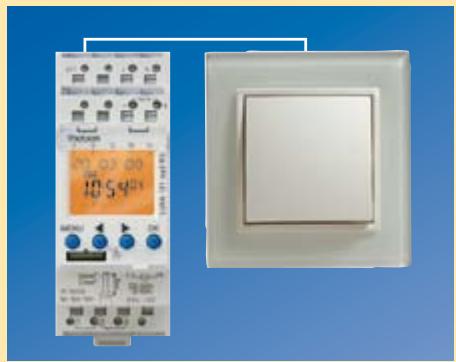

Entrée de commande externe. Grâce à cette entrée de commande externe, il est tout à fait possible de raccorder un interrupteur ou plusieurs boutons-poussoirs par canal.

Les fonctions suivantes sont alors disponibles au choix : MARCHE en permanence, ARRÊT en permanence, présélection de commutation, horloge de temps écoulé pour la MARCHE et l'ARRÊT, ainsi que fonction d'minuterie d'escalier.

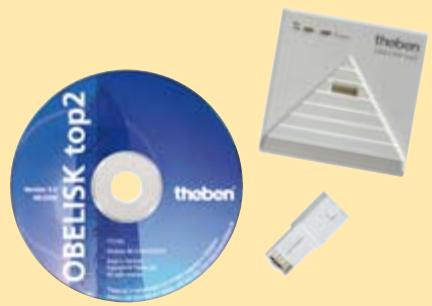

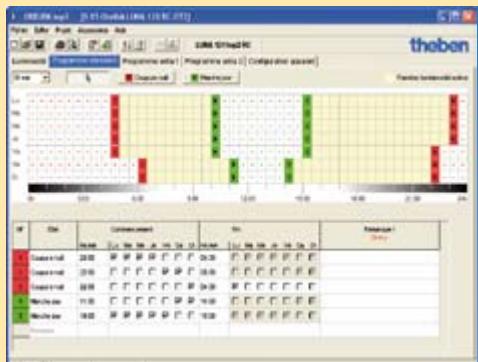

Logiciel PC. Clair et intuitif : grâce au logiciel PC supplémentaire OBELISK top2, créer des programmes de commutation sur son propre ordinateur est un jeu d'enfant. Il suffit de quelques minutes et de quelques clics pour créer des programmes, même complexes. La coupure de nuit et les phases d'enclenchement sont affichées très clairement sous forme de diagramme et consignées

automatiquement dans un tableau. Les programmes peuvent alors être enregistrés, imprimés ou exportés au format Excel pour les différents clients.

Pour en savoir plus sur le logiciel PC OBELISK, consulter les pages 18 à 19 et la page 23.

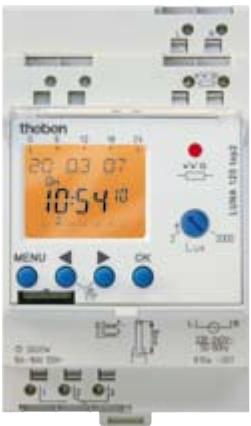

Interrupteurs crépusculaires LUNA 120 top2, LUNA 121 top2 RC et LUNA 122 top2 RC Commande de luminosité avec programme horaire

thobon 20 03 07 10:54 10 MENU OK V/V L/s 1 L/s 1 L/s 1 L/s 1 L/s 1 L/s 1 L/s 1 L/s 1 L/s 1 L/s 1 L/s 1 L/s 1 L/s 1 L/s 1 L/s 1 L/s 1 L/s 1 L/s 1 L/s 1 L/s 1 L/s 1 L/s 1 L/s 1 L/s 1 L/s 1 L/s 1L/200V 64-84 200V 10kV 10kV 10kV 10kV 10kV 10kV 10kV 10kV 10kV 10kV 10kV 10kV 10kV 10kV 10kV 10kV 10kV 10kV 10kV 10kV 10K/200V 64-84 200V 10kV 10kV 10kV 10kV 10kV 10kV 10kV 10kV 10kV 10kV 10kV 10kV 10kV 10kV 10kV

LUNA 120 top2

thebon 20.03.08 10:54 MENU OK

LUNA 121 top2 RC

thebon 20 03 07 10:54 MENU OK LUNA 132 hsp3.6E 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 22 23 23 24 24 25 25 26 26 27 27 28 28 29 29 30 30 31 31 32 32 33 33 34 34 35 35 36 36 37 37 38 38 39 39 40 40 41 41 42 42 43 43 44 44 45 45 46 46 47 47 48 48 49 49 50 50 51 51 52 52 53 53 54 54 55 55 56 56 57 57 58 58 59 59 60 60 61 61 62 62 63 63 64 64 65 65 66 66 67 67 68 68 69 69 70 70 71 71 72 72 73 73 74 74 75 75 76 76 77 77 78 78 79 79 80 80 81 81 82 82 83 83 84 84 85 85 86 86 87 87 88 88 89 89 90 90 91 91 92 92 93 93 94 94 95 95 96 96 97 97 98 98 99 100

LUNA 122 top2 RC

Fonctions communes

• Programme hebdomadaire
• Autonomie de 10 ans
- Écran LCD rétroéclairé
- Bornes à enfichage rapide
- Relais 16 A avec commutation au passage par zéro
- Programmation au moyen du logiciel OBELISK top2 ou via la carte mémoire OBELISK top2 (non compris dans la livraison)
- Bornes à ressort DuoFix pour chacun des 2 conducteurs (fils, torons, manchons d'extrémité) sur chaque borne de raccordement

LUNA 120 top2

• Appareil de commande analogique de l'éclairage avec minuterie hebdomadaire intégrée (1 canal)
  • Largeur : 54 mm (3 parties)
• Plage de luminosité : 2 à 2,000 Lux
• Temporisation de commutation MARCHE et ARRÊT : 0 à 59 min (num.)
• Diode rouge pour l'affichage non temporisé de l'état de commutation

LUNA 121 top2 RC

• Appareil de commande numérique de l'éclairage avec minuterie hebdomadaire intégrée (1 canal)
  • Largeur : 35 mm (2 parties)
• Plage de luminosité numérique : 2 à 99,000 Lux (num., séparément)
• Temporisation de commutation MARCHE et ARRÊT : 0 à 59 min (num., séparément)
• Réglage de valeurs différentes pour la commutation MARCHE et ARRÊT (valeurs de luminosité, temporisations)
• Entrée externe pour interrupteur ou bouton-poussoir offrant la possibilité de configurer plusieurs fonctions (MARCHE en permanence, ARRÊT en permanence, horloge de temps écoulé, fonction d'éclairage d'une cage d'escalier, etc.)

• Possibilité de raccorder jusqu'à 4 capteurs à un seul appareil LUNA 121 top2 RC

• Possibilité de raccorder jusqu'à 10 appareils LUNA 121 top2 RC à un seul capteur numérique

• Possibilité de programmer des valeurs de luminosité différentes pour chaque jour de la semaine
• Préprogrammation à 15 Lux pour chaque jour
• Horaires ARRET programmables (comme l'interruption nocturne : 23.30 à 4h15) indépendamment de la luminosité
• Horaires MARCHE programmables (par exemple 13.30 à 14h30) indépendamment de la luminosité
• Faute de programmation des horaires de commutation, l'appareil LUNA 121 top2 RC fonctionne comme un interrupteur crépusculaire/appareil de commande de l'éclairage sans minuterie intégrée (aucun temps d'activation du capteur nécessaire)
  • 2 programmes spéciaux

- Programmation de valeurs de luminosité différentes et d'horaires de commutation spécifiques par jour

- Possibilité de programmation de la plage de validité des programmes spéciaux (par exemple, du 24.12.2007 au 6.01.2008)

- Radiocommande DCF77 via une antenne externe

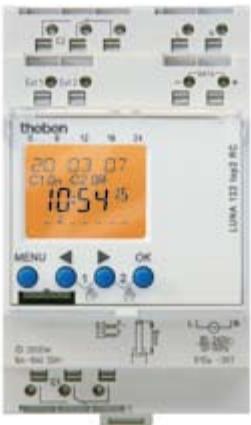

LUNA 122 top2 RC

• Caractéristiques identiques à LUNA 121 top2 RC
• Interrupteur crépusculaire à 2 canaux et appareil de commande de l'éclairage à monter dans un tableau électrique et garantissant une possibilité de réglage numérique, avec minuterie intégrée à 2 canaux, programme annuel simple et d'autres fonctions complémentaires
• 2 entrées de commande externes pour interrupteur ou bouton-poussoir offrant la possibilité de configurer plusieurs fonctions, notamment la fonction d'éclairage d'une cage d'escalier
  • Largeur : 54 mm (3 modules)
  • 2 programmes spéciaux par canal
• Accessoires : kit de programmation OBELISK, carte mémoire et antenne DCF

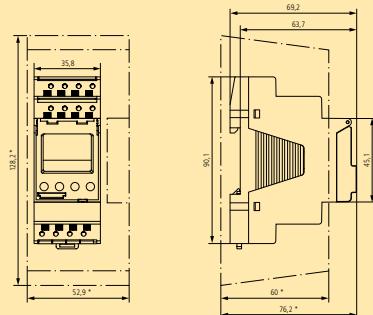

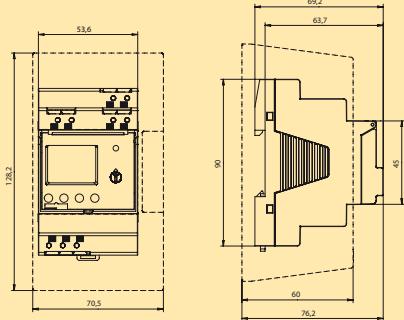

Plans d'encombrement selon la norme DIN 43 880 :

53,6 128,2 70,5 63,7 90 40 60 76,2

LUNA 120/122 top2 RC

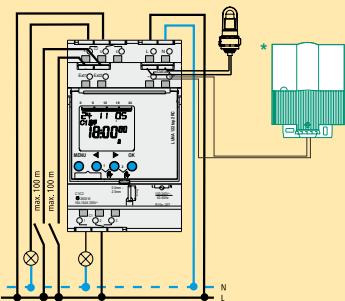

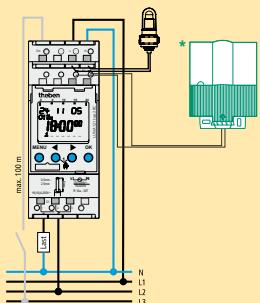

Schémas de raccordement :

100Ω N L1 L2 L3

LUNA 120 top2 *antenne top2 RC-DCF

max 100 m max 100 m 1800Ω N L

LUNA 122 top2 RC *antenne top2 RC-DCF

Version :

• Boîtier normalisé selon la norme DIN 43 880
• Fixation par encliquetage sur rail profilé de 35 mm (DIN EN 50 022)
• Protection contre les contacts directsconformément au règlement de prévoyance contre les accidents BGV A2
• Montage en saillie avec cache-bornes supplémentaire ; plombable
• Montage sur tableau avec kit de montage (n° de réf. 907 0 001)
  • Couvercle transparent, plombable

Caractéristiques techniques :	LUNA 120 top2	LUNA 121 top2 RC	LUNA 122 top2 RC
Tension de service	220 à 240 V~ +10%/-15 %	230 à 240 V~ +10%/-15 %	100 à 240 V~ +10%/-15 %
Fréquence	50 à 60 Hz	50 à 60 Hz	50 à 60 Hz
Consommation propre	env. 3 VA	env. 3 VA	env. 3 VA
Plage de luminosité totale	2 à 2 000 Lux, 1 plage ana.	1 à 99 000 Lux, num.	1 à 99 000 Lux, num.
Valeur de luminosité prédéfinie	-	15 Lux	15 Lux
Temporisation de commutation MARCHE/ARRÊT	0 à 59 min	0 à 59 min	0 à 59 min
Affichage de l'état de commutation (non temporisé)	diode rouge	sur l'écran LCD	sur l'écran LCD
Affichage de l'état du canal	sur l'écran LCD	sur l'écran LCD	sur l'écran LCD
Autonomie à 20 °C	env. 10 ans	env. 10 ans	env. 10 ans
Base de temps	à quartz	à quartz/DCF	à quartz/DCF
Précision à 20 °C	≤ ± 0,5 s/jr	≤ ± 0,5 s/jr	≤ ± 0,5 s/jr
Intervalle minimal entre deux commutations	1 minute	1 minute	1 minute
Précision de commutation	à la seconde près	à la seconde près	à la seconde près
Emplacements de mémoire (EEPROM)	54	84	84
Affichage	écran LCD avec ligne de texte	écran LCD avec ligne de texte	écran LCD avec ligne de texte
Éléments de commande	4 touches à impulsion, 1 potentiomètre	4 touches à impulsion	4 touches à impulsion
Entrée externe « S », tension nom./lg de câble	-	230 à 240 V~/ 100 m max.	230 à 240 V~/ 100 m max.
Contact	inverseur (μ)	inverseur (μ)	2 inverseurs (μ)
Sortie de commutation	libre de potentiel (pas pour TBTS)	libre de potentiel (pas pour TBTS)	libre de potentiel (pas pour TBTS)
Matériau des contacts	Ag Sn O_2	Ag Sn O_2	Ag Sn O_2
Puissance de commutation à 250 V~ cos φ = 1	16 A	16 A	16 A
Puissance de commutation à 250 V~ cos φ = 0.6	10 A	10 A	10 A
Puissance de commutation (tubes fluorescents)	10 AX	10 AX	10 AX
Puissance de commutation min. à 250 V~	10 mA	10 mA	10 mA
Puissance de commutation min. à 12 Vcc	100 mA	100 mA	100 mA
Charge de lampe à incandescence/charge de lampe halogène	2600 Watt	2600 Watt	2600 Watt
Tubes fluo. ballast à faibles pertes (non compensés/compensés en série)	2300 VA	2300 VA	2300 VA
Tubes fluo. ballast à faibles pertes (compensées en parallèle)	800 VA (80 μF)	800 VA (80 μF)	800 VA (80 μF)
Tubes fluo. ballast à faibles pertes couplage en duo)	2300 VA	2300 VA	2300 VA
Tubes fluo. ballast électronique	650 VA	650 VA	650 VA
Tubes fluorescents compacts – ballast électronique	22 x 7 W, 18 x 11 W, 16 x 15 W, 16 x 20 W, 14 x 23 W
Matériaux du boîtier et d'isolation	Thermoplastiques auto-extinguibles résistant aux hautes températures
Température ambiante admise pour l'appareil de commande	- 30°C à 55°C	- 30°C à 55°C	- 30°C à 55°C
Température ambiante admise pour le capteur	- 40°C à +70°C	- 40°C à 70°C	- 40°C à 70°C
Type de protection de l'appareil de commande selon EN 60529	IP 20	IP 20	IP 20
Type de protection du capteur en saillie selon EN 60529	IP 55	IP 55	IP 55
Type de protection du capteur encastré selon EN 60529	IP 65	IP 65	IP 65
Type de protection de l'appareil de commande en cas de montage confome	II	II	II
Type de protection du capteur de luminosité en cas de montage approprié	III	III	III
Marquage
N° de référence de l'appareil avec capteur en saillie, numérique	120 0 100	121 0 100	122 0 100
N° de référence de l'appareil avec capteur encastré, numérique	120 0 200	121 0 200	122 0 200
Accessoires : kit OBELISK top et antenne RC, voir page 23
Cache-bornes pour montage en saillie, plombable	907 0 050	907 0 064	907 0 050
N° de référence du capteur de luminosité en saillie, numérique	907 0 416	907 0 415	907 0 415
N° de référence du capteur de luminosité encastré, numérique	907 0 011	907 0 456	907 0 456
