Type de produit	Interrupteur crépusculaire avec horloge digitale 2 canaux
Dimensions du boîtier	45 × 72 × 60 mm (selon DIN 43 880)
Alimentation	230 V~, +10%/−15%, 50-60 Hz
Consommation propre	max. 5 VA
Réserve de marche	10 ans à 20°C
Précision	≤ ±1 s/jour à 20°C
Intervalle d'enclenchement min.	1 minute
Nombre de canaux	2 (Canal 1 : horloge seule ; Canal 2 : crépusculaire + horloge en série)
Gamme de luminosité	2-2000 lx réglable en continu (logarithmique), 2 gammes sélectionnables
Capacité de programmation	42 places mémoire, programme journalier/hebdomadaire, réglable à la minute
Fonctions horloge	Passage auto été/hiver (MEZ, GB, USA, individuel), programme vacances, copie de programme, anticipation, marche/arrêt forcés, sauvegarde EEPROM, code PIN
Contact	Libre de potentiel, 2 contacts inverseurs
Pouvoir de coupure	10 A (250 V~ cos φ=1), 6 A (lampes fluorescentes)
Charge maximale (lampes à incandescence)	2300 W
Type de protection	IP20 (appareil), IP54 (capteur en saillie)
Classe de protection	II (appareil), III (capteur)
Température ambiante	-10°C à +50°C (appareil), -40°C à +70°C (capteur)
Matériau du boîtier	Résine thermoplastique autoextinguible
Montage	Sur rail DIN (35 mm) ou en saillie avec cache-bornes
Accessoires inclus	Cache-bornes plombable (réf. 907 0 049)
Référence	119 0 702

FOIRE AUX QUESTIONS - LUNA 119 TOP THEBEN

Comment régler l'heure et la date sur le LUNA 119 TOP ?

Utilisez les touches de navigation pour accéder au menu de réglage de l'heure. Suivez les instructions à l'écran pour régler l'année, le mois, le jour et l'heure. La base de temps à quartz assure une précision de ±1 s/jour.

Comment programmer des horaires d'allumage et d'extinction ?

Accédez au mode programmation. Vous pouvez définir jusqu'à 42 programmes avec un réglage à la minute. Utilisez l'assistant de copie pour reproduire un programme sur d'autres jours de la semaine.

Quelle est la différence entre les deux canaux ?

Le Canal 1 est piloté uniquement par l'horloge programmable. Le Canal 2 combine l'interrupteur crépusculaire et l'horloge en série, permettant une commande selon la luminosité et les horaires.

Comment ajuster le seuil de luminosité ?

Vous pouvez régler le seuil de luminosité entre 2 et 2000 lux en continu (échelle logarithmique). Deux gammes sont disponibles : gamme 1 (2-35 lux) et gamme 2 (35-2000 lux). Utilisez le commutateur de gamme et le potentiomètre de réglage.

Que faire si l'appareil ne commute pas correctement ?

Vérifiez l'alimentation et le câblage. Assurez-vous que le capteur de luminosité n'est pas obstrué. Si le problème persiste, réinitialisez l'appareil ou consultez la section dépannage de la notice.

Comment copier un programme d'un jour à l'autre ?

Utilisez l'assistant de copie intégré. Sélectionnez le jour source, puis le jour ou le bloc de jours cible. Les horaires sont dupliqués automatiquement.

Comment désactiver le passage automatique été/hiver ?

Dans le menu des réglages d'horloge, vous pouvez désactiver le passage automatique ou choisir une règle différente (MEZ, GB, USA, individuelle).

Comment réinitialiser l'appareil aux paramètres d'usine ?

Maintenez enfoncée la touche de reset ou naviguez dans le menu jusqu'à l'option réinitialisation. Confirmez pour effacer tous les programmes et retrouver les réglages par défaut.

Quels types de lampes peut-on commander ?

Le LUNA 119 TOP peut commander des lampes à incandescence (2300 W), halogènes (2300 W), fluorescentes (jusqu'à 2300 VA selon compensation), à vapeur de mercure ou de sodium, et des lampes fluorescentes compactes. Consultez les caractéristiques techniques pour les charges spécifiques.

Comment monter et câbler l'interrupteur ?

Montez l'appareil sur rail DIN (35 mm) ou en saillie avec le cache-bornes fourni. Raccordez l'alimentation (230 V~) et le capteur de luminosité selon le schéma. Respectez les consignes de sécurité et déparasitez les consommateurs inductifs.

MODE D'EMPLOI LUNA 119 TOP THEBEN

Interrupteur crépusculaire par exemple pour éclairage public à heures d'extinction programmable.

LUNA 119 top LUNA® avec horloge digitale 2 canaux

• Guidage de l'utilisateur par affichage de lignes de texte sur l'écran à cristaux liquides
• Programme journalier et hebdomadaire à 42 places de mémoire, réglable à la minute après
• Assistant pour la copie de programme sur d'autres jours de la semaine (blocs)
• Le passage automatique heures d'été/heure d'hiver peut être désactivé ou programmé sur une règle différente (MEZ, GB, USA, individuelle)
• La programmation s'affiche sous forme de barres graphiques sur l'écran à cristaux liquides. Programme vacancies dated
• Anticipation et marche/arrêt forcés (permanentés)
• Sauvegarde du programme dans une mémoire EEPROM Code PIN
• Interrupteur crépusculaire à horloge digitale 2 canaux pour la commande d'éclairage de vitrine en fonction de la luminosité et de l'éclairage du magasin en fonction des heures d'ouverture.
• Le canal 1 est uniquement piloté par l'horloge programmable. Appareil de commande avec commutateur de gamme pour deux plages de luminosité :

Gamme 1: env. 2-35 Lux

Gamme 2: env. 35-2000 Lux

• Sur le canal 2, l'interrupteur crépusculaire et l'horloge sont branchés en série

Instructions de montage :

Les interrupteurs horaires sont protégés contre l'influence des champs magnétiques externes. Cependant, des champs magnétiques très importants peuvent perturber l'horloge pilotée par microprocesseur.

Dès lors, nous vous recommandons de : - déparasiter les consommateurs inductifs au moyen de filtres RC - utiliser des câbles séparés pour l'alimentation - ne pas monter l'appareil à proximité immédiate de sources de parasites ou d'induction telles que transformateurs, disjoncteurs, PC, TV, etc. - professionnalité de fonctionnement.

Interrupteur crépusculaire pour montage mural voir page 50.

Accessoires : Capteur de luminosité en saillie voir page 48.

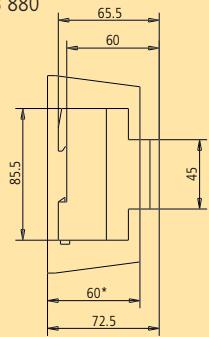

Dimensions selon DIN 43 880 * avec cache-borne

Cache-bornes

Caractéristiques techniques :

Tension nominale : 230 V~, +10 %/−15 %

Fréquence : 50-60 Hz

Consommation propre : max. 5 VA

Réserve de marche à 20^:10 ans

Base de temps : Quartz

Précision de marche à 20^: ≤ ± 1 s/jour

Intervalle d'enclenchement minimum : 1 min

Précision d'enclenchement : à la seconde

Contact: libre de potentiel

Largeur d'ouverture: < 3 mm ()

Matériau de contact : AgSnO2

Pouvoir de coupure 250V~ cos φ = 1:10 A

Pouvoir de coupure (lampes fluorescentes) : 6 A

Charge lampes à incandescence : 2300 W

Charge lampes halogènes : 2300 W

Lampes fluorescentes non compensées : 2300 VA

Lampes fluorescentes' comp. série: 2300 VA

Lampes fluorescentes' comp. parallél: 400 VA (42 F)

Lampes fluorescentes' montage duo: 2300 VA

Lampes fluorescentes: 300 VA

Lampes à vapeur de mercure non compensées :

4 × 125 ~W, 2 × 250 ~W, 1 × 400 ~W, 1 × 700 ~W

Lampes à vapeur de mercure compensation

parallèle: 6 × 50 ~W (7 F), 4 × 125 ~W (10 F), 2 × 250 ~W

(18) 1× 400W (25) 1× 700W (40)

Lampes à vapeur de sodium non compensées :

2 × 250 ~W, 1 × 400 ~W

Lampes à vapeur de sodium comp. parallèle :

2 × 150 ~W (20 F), 1 × 250 ~W (32 F)

Lampes fluorescentes compactes

9 × 7 W, 7 × 11 W, 7 × 15 W, 7 × 20 W, 7 × 23 W

Matériau du boîtier et d'isolation :

résistante aux hautes températures, résines thermo-

plastiques autoextinguibles

Température ambiante admissible :

Appareil de commande : -10°C + 50°C

Capteur de luminosité: -40°C + 70°C

Classe de protection :

Appareil de commande : Il si montage conforme

Capteur de luminosité : III

Type de protection :

Appareil de commande : IP 20 selon EN 60529

Capteur de luminosité en saillie : IP 54 avec sortie du câble vers le bas

1 ballast conventionnel, ballast électronique

Type de construction

Boîtier normalise 45× 72× 60 mm selon DIN 43 880 - Encapsulable sur rail profilé 35 mm (DIN EN 50 022) - Protection contre les contacts accidentels conforme au règlement de prévention des accidents BGV A3 - Montage en saillie avec cache-bornes supplémentaire, plombable - Encastrable en tableau électrique avec kit de montage réf. 907 0 001 - Cache transparent plombable de part et d'autre

Type	Gamage de luminosité	Réglage	Sensor	Contact de commutation	Intensité nominale à 250 V~	Référence de commande
LUNA 119 top	2-2000 lx réglable en continu (logarithmique)	2 gâmes de lumière	Capteur de luminosité en saillie (IP 54) à bornes visées	2 contacts inverseurs	10 A (6 AX)	119 0 702
Cache-bornes pour montage en saillie, plombable						907 0 049
