MODE D'EMPLOI LUNA 112 TOP2 THEBEN

Notice de montage et d'utilisation

Interrupteur crépusculaire numérique

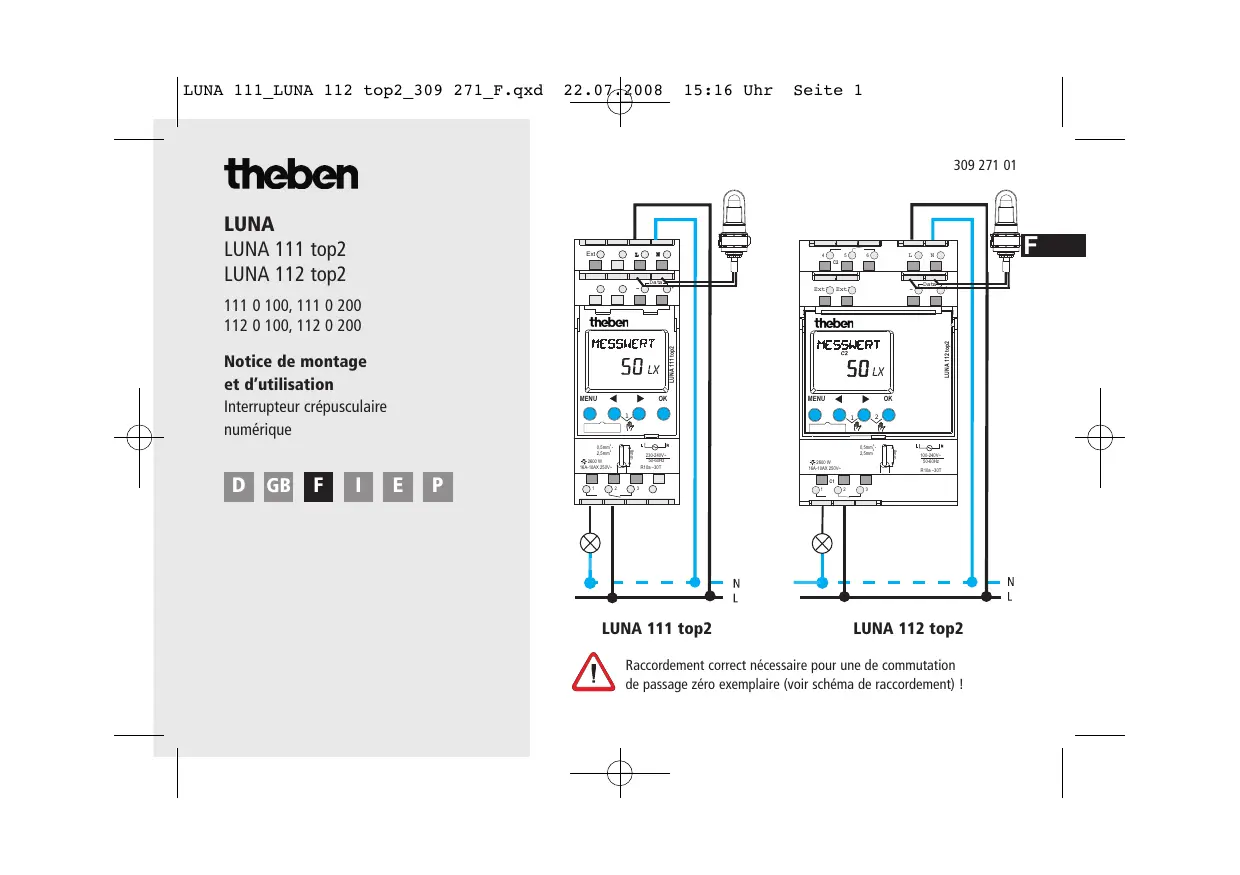

Raccordement correct nécessaire pour une commutation de passage zéro exemplaire (voir schéma de raccordement) !

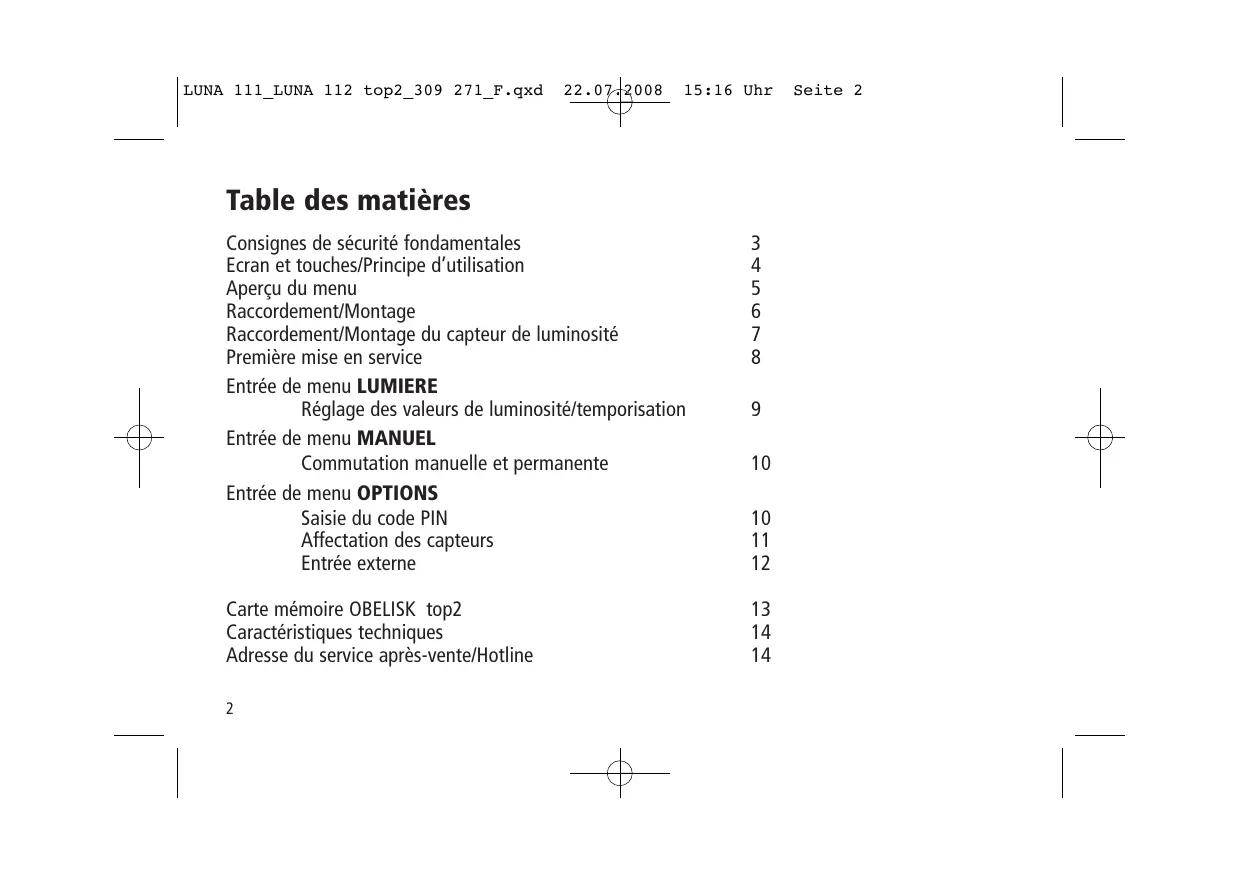

Table des matières

Consignes de sécurité fondamentales 3

Écran et touches/Principes d'utilisation 4

Aperçu du menu 5

Raccordement/Montage du capteur de luminosité 7

Première mise en service 8

Entrée de menu LUMIERE

Réglage des valeurs de luminosité/temporisation 9

Entrée de menu MANUEL

Commutation manuelle et permanente 10

Entrée de menu OPTIONS

Saisie du code PIN 10

Affectation des capteurs 11

Entrée externe 12

Carte mémoire OBELISK top2 13

Caractéristiques techniques 14

Adresse du service après-vente/Hotline 14

Danger de mort, risque d'électrocution et d'incendie!

Le montage doit être effectué exclusivement par un électricien spécialisé !

• L'appareil correspond à EN 60669-2-1 et est prévu pour le montage sur rail DIN (selon EN 50022), installation dans un environnement normal

Utilisation conforme à l'usage prévu

• L'interrupteur crépusculaire est utilisé pour la commande d'installations d'éclairage de rues, de cages d'escalier, de vitrines et d'entrées, entre autres.
• L'utilisation se limite aux locaux fermés et secs (appareil) ; le capteur est monté en extérieur.

Élimination

Procéder à l'élimination de l'appareil selon les directives de protection de l'environnement.

Danger de mort, risque d'électrocution !

Le montage doit être effectué exclusivement par un électricien spécialisé ! Couper la tension! Recouvrir ou protéger les parties sous tension à proximité. Protéger contre toute remise en marche!

Vérifier l'absence de tension! Mettre à la terre et court-circuiter!

Raccordement du câble

Isoler le câble sur 8mm (max. 9).

Insérer le cable à dans la borne ouverte (2 cables possibles par position de borne). Pour ouvrir la borne enchâssable à ressort, pousser le tournevis vers le bas.

Cable

Raccordement/montage du capteur de luminosité

Respecter la longueur du cable de raccordement : max. 100m (2× 1,5mm²), max. 50m (2× 0,75mm²) Eviter de poser le cable de capteur parallelement aux cables electriques. Couper la tension! Respecter la polarité. Capteur de luminosité pour montage mural: 0,5 - 2,5mm² isoler le cable sur 10 mm (max. 11mm ). Capteur de luminosité d'encastrement: 0,25 - 1,5mm² isoler le cable sur 8mm (max. 9mm ).

Capteur de luminosité pour montage mural

907 0 456 907 0 415

Capteur deluminosité d'encastrement

Régler la langue, le canal et la valeur de mesure

L'appareil est préréglé sur une valeur de 15 lx pour le seuil d'enclenchement et de déclenchement.

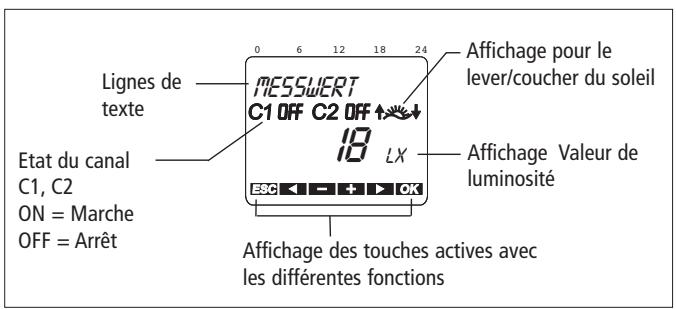

Appuyer sur une touche quelconque et suivre les instructions affichées à l'écran (voir Figure).

Lorsque tous les réglages sont exécutés,

l'écran affiche en alternance

l'affichage automatique et VALEUR DE MESURE.

Si le capteur est raccordé, la valeur de luminosité mesurée s'affiche à l'écran (uniquement pour le fonctionnement sur secteur.)

Valeurs de luminosité classiques

Lumière du jour (clair)	80 000 lx
Bureau	500 lx
Couloirs et cages d'escalier	100-150 lx
Eclairage de rues	15 lx
Pleine lune	env. 0,3 lx

Réglage des valeurs de luminosité

Appuyer sur MENU (voir Figure).

Réglage de la temporisation

Appuyer sur MENU (voir Figure).

La temporisation d'enclenchement/déclenchement de 1 min. est prédéfinie pour éviter les commutations accidentelles, notamment dues à l'éclair ou aux phares des voitures. Pendant que la temporisation s'écoule, l'état du canal ON/OFF clignote.

Commutation manuelle et permanente

La commutation manuelle et permanente peut être réglée dans le menu MANUEL ou (dans l'affichage automatique) par une combinaison de touches (voir Figure).

Activer la commutation manuelle

Appuyer brièvement sur les deux touches en même temps.

Activer la commutation permanente

Appuyer 2 secondes sur les deux touches en même temps.

Désactiver la commutation manuelle/permanente

Appuyer sur les deux touches en même temps.

Saisie du code PIN

Le Code PIN est réglé dans le menu OPTIONS (voir figure).

En cas d'oubli du code PIN, contacter le service après-vente de Theben.

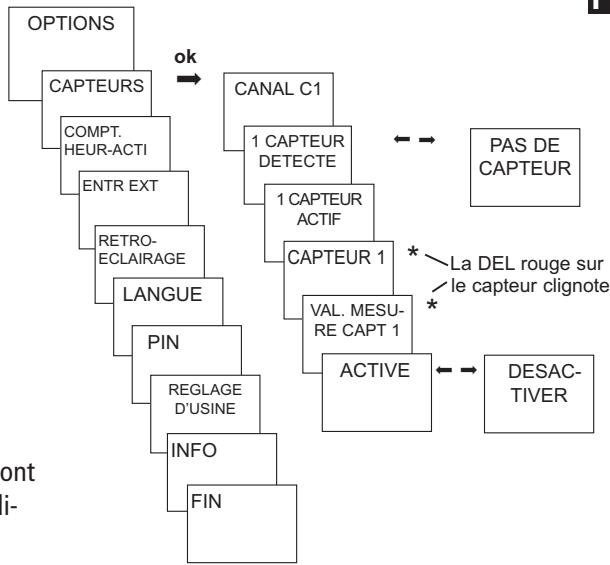

Affectation des capteurs

Les CAPTEURS sont affectés via le menu dans OPTIONS.

MENU (voir figure).

Possibilités de raccordement :

1 LUNA + 4 capteurs de luminosité

10 LUNA + 1 capteur de luminosité

max. 16 appareils (LUNA + capteurs de

luminosité)

Prérogatives : tous les capteurs raccordés sont activés pour tous les canaux. Le capteur appliqué est toujours celui qui émet la valeur de luminosité la plus petite.

Entrée externe

ENTREXT se règle dans le menu OPTIONS

(voir figure).

* Utiliser un bouton-poussoir sans lampe à néon.

Utiliser carte mémoire

Insérer la carte mémoire dans l'appareil. Lire, importer/exporter les données dans l'appareil ou démarrer le programme Obelisk. Retirer la carte mémoire OBE-LISK top2 (n° 907 0 404) après la programmation etc. et la stocker dans le couvercle.

Eviter toute charge mécanique ou encrassement lors d'un autre stockage/transport.

Confirmer l'entrée de menu avec OK. Les écrans suivants s'affichent

COPIER Lumiere+prog

Seuls les temporisations, valeurs de luminosité et programmes spéciaux sont copiés.

COPIER TOUTES Les DONNES

Toutes les données sont copiées.

Retirer la carte mémoire OBELISK.

Caractéristiques techniques

Tension nominale : 230-240 V~ (LUNA 111 top2)

100-240 V~ (LUNA 112 top2),

+10%/-15%

Fréquence: 50-60 Hz

Plage de luminosité: 1-99000 lx

Temporisation à l'enclenchement/au déclenchement: 0-59 min

Consommation propre : valeur type 3 VA

Sortie de commande : indépendante des phases (commutation au passage par zéro)

Contact: Inverseur

Matériau des contacts: AgSnO ₂

Puissance de commutation: 16 A/250 V~ cos = 1

Puissance de commutation des

Charge de lampe à incandescence : 2600 W

Charge de lampe halogène: 2600 W

Tubes fluorescents: non compensés : 2300 VA

KVG compensés en série : 2300 VA

compensés en parallèle : 800 VA (80μF)

Couplage en duo : 2300 VA

Tubes fluorescents EVG : 650 VA

Lampes à vapeur de mercure et de sodium

compensés en parallèle : 800 VA (80μF)

Tubes fluorescents compacts (EVG) : 22x7 W, 18x11 W, 16x15 W, 16x20 W, 14x23 W

Température ambience admise : de -30 °C à +55 °C, de -40 °C à +70 °C (capteur)

Classe de protection : Il (capteur de luminosité III) en cas de montage conforme

Indice de protection : IP 20, IP 55 (capteur de luminosité pour montage mural), IP 66 (capteur de luminosité d'encastrement) selon EN 60529

Adresse du service après-vente

Hohenbergstr. 32

72401 Haigerloch

ALLEMAGNE

Tel. [phone]

Fax [phone]

Tel. [phone]

Fax [phone]

[e-mail]

Adresses, numéros de téléphone, etc. sur www.theben.de
