LUNA 111 TOP2 - Interrupteur automatique THEBEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interrupteur crépusculaire numérique
Dimensions (environ)	90 x 36 x 58 mm (montage sur rail DIN)
Poids (environ)	100 g
Alimentation	230–240 V~, 50–60 Hz (LUNA 111 top2)
Plage de luminosité	1 à 99 000 lx
Temporisation réglable	0 à 59 minutes (enclenchement et déclenchement)
Sortie de commande	Inverseur, commutation au passage par zéro
Puissance de commutation	16 A / 250 V~ cos φ = 1 (contact AgSnO2)
Charge de lampe à incandescence	2600 W
Charge de lampe halogène	2600 W
Nombre maximal de capteurs	Jusqu'à 4 capteurs de luminosité par LUNA, total max. 16 appareils
Longueur câble capteur max.	100 m (2 x 1,5 mm²) ou 50 m (2 x 0,75 mm²)
Température ambiante	-30 à +55 °C (appareil) ; -40 à +70 °C (capteur)
Indice de protection	IP20 (appareil) ; IP55 (capteur mural) ; IP66 (capteur encastré)
Classe de protection	II (capteur III)
Fonctions principales	Commutation automatique, temporisation, commutation manuelle/permanente, programmation via carte OBELISK top2, code PIN
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux ; ne pas utiliser de solvants ni d'eau
Sécurité	Montage réservé aux électriciens ; couper le courant avant toute intervention
Pièces détachées	Capteur de luminosité (mural ou encastré), carte mémoire OBELISK top2 (n° 907 0 404)
Informations générales	Montage sur rail DIN (EN 50022) ; utilisation en intérieur sec ; capteur en extérieur

FOIRE AUX QUESTIONS - LUNA 111 TOP2 THEBEN

Comment brancher le capteur de luminosité sur le LUNA 111 TOP2 ?

Débranchez l'appareil du secteur. Respectez la polarité et la longueur maxi du câble (100 m en 2x1,5 mm² ou 50 m en 2x0,75 mm²). Évitez de poser le câble parallèlement à des câbles électriques. Utilisez les bornes à ressort : insérez le câble à 45° dans la borne ouverte (dénudé sur 8 mm).

Comment régler la valeur de luminosité (seuil d'enclenchement) ?

Dans le menu principal, sélectionnez LUMIERE > CANAL C1 > LUMINOSITE. Appuyez sur OK pour entrer la valeur souhaitée (par exemple 15 lx). Réglez ensuite LUX ON (seuil d'enclenchement) et LUX OFF (seuil de déclenchement) via les touches +/-.

Comment programmer une temporisation (retard à l'enclenchement/déclenchement) ?

Allez dans LUMIERE > CANAL C1 > TEMPORISATION. Appuyez sur OK, puis réglez la durée en MINUTES et SECONDES pour ON et OFF séparément. Par défaut, la temporisation est de 1 minute pour éviter les commutations intempestives.

Que faire si l'écran n'affiche rien ou la valeur de luminosité est absente ?

Vérifiez d'abord l'alimentation électrique (230 V~). Assurez-vous que le capteur est correctement raccordé et que la tension est présente. Si l'absence de tension persiste, contrôlez le fusible ou le disjoncteur. Si le capteur est défectueux, remplacez-le.

Comment réinitialiser l'appareil aux réglages d'usine ?

Dans le menu OPTIONS, sélectionnez REGLAGE D'USINE et confirmez. Vous pouvez aussi utiliser la carte OBELISK pour charger une configuration par défaut. La réinitialisation efface tous les paramètres personnalisés.

Puis-je utiliser un bouton-poussoir pour commander manuellement l'éclairage ?

Oui, via l'entrée externe (ENTR EXT) dans OPTIONS. Connectez un bouton-poussoir sans lampe néon sur l'entrée. Vous pouvez configurer le mode BOUTON POUSSOIR ou INTERRUPTEUR selon votre besoin.

Comment copier les réglages d'un LUNA 111 TOP2 vers un autre ?

Insérez une carte mémoire OBELISK top2 (réf. 907 0 404) dans l'appareil source. Dans le menu, choisissez COPIER LUNA -> OBELISK. Ensuite, insérez la carte dans l'appareil cible et sélectionnez COPIER OBELISK -> LUNA. Vous pouvez copier soit les paramètres d'éclairage seuls, soit toutes les données.

Quel est le code PIN par défaut et comment le changer ?

Le code PIN par défaut est 00 00. Pour le modifier, allez dans OPTIONS > PIN > AVEC PIN puis NOUV PIN. Entrez deux paires de chiffres (ex. 12 34). Si vous oubliez le code, contactez le service après-vente Theben.

Comment affecter plusieurs capteurs à un seul canal ?

Dans OPTIONS > CAPTEURS > CANAL C1, sélectionnez 1 CAPTEUR DETECTE puis activez les capteurs souhaités via ACTIVE/DESACTIVER. Par défaut, tous les capteurs raccordés sont actifs et la plus petite valeur de luminosité est prise en compte.

Quelles sont les précautions de sécurité pour l'installation ?

Le montage doit être effectué exclusivement par un électricien spécialisé. Avant toute intervention, coupez la tension (disjoncteur), vérifiez l'absence de tension, mettez à la terre et court-circuitez les parties actives. Protégez les parties sous tension à proximité. Respectez les normes EN 60669-2-1.

MODE D'EMPLOI LUNA 111 TOP2 THEBEN

Notice de montage et d'utilisation

Interrupteur crépusculaire numérique

Raccordement correct nécessaire pour une de commutation de passage zéro exemplaire (voir schéma de raccordement) !

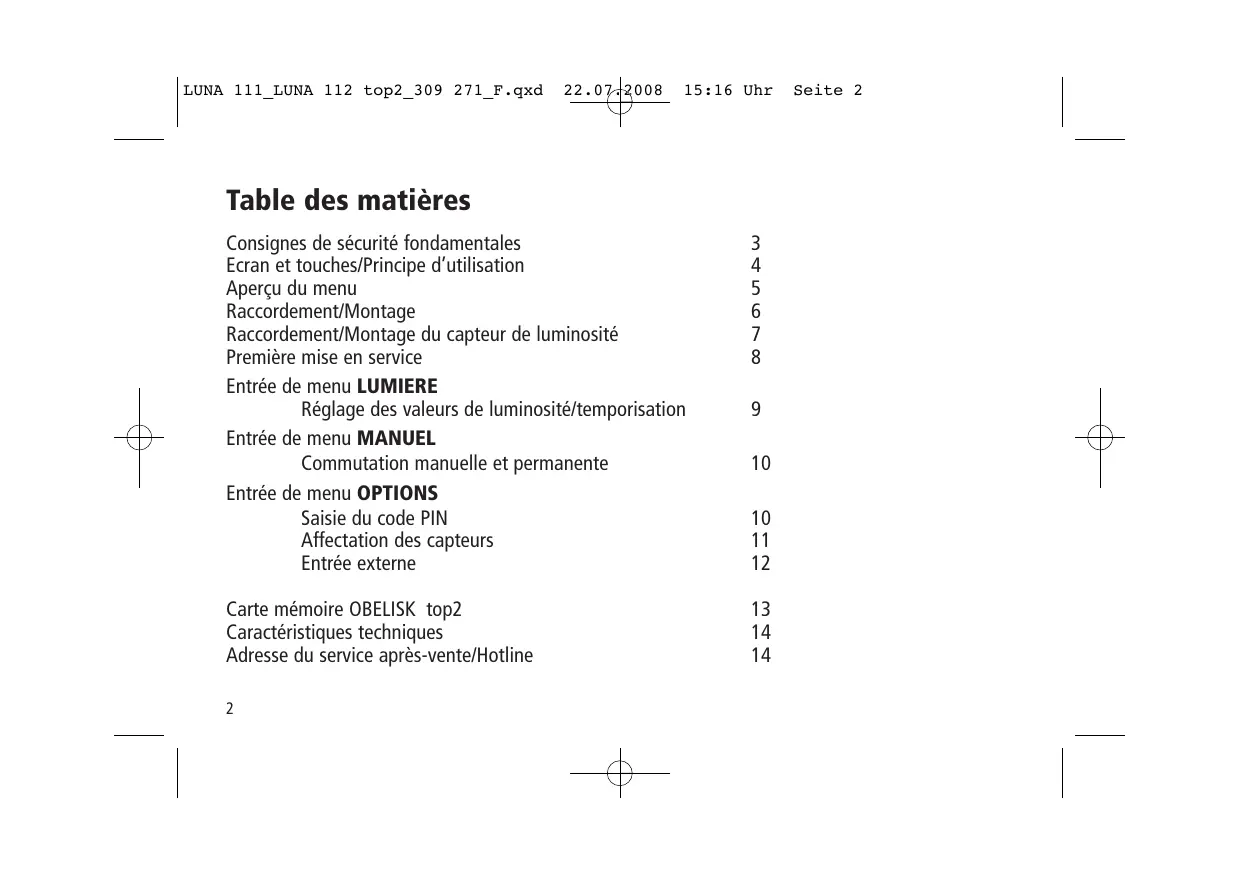

Table des matières

Consignes de sécurité fondamentales 3

Ecran et touches/Principe d'utilisation 4

Aperçu du menu 5

Raccordement/Montage du capteur de luminosité 7

Première mise en service 8

Entrée de menu LUMIERE

Réglage des valeurs de luminosité/temporisation 9

Entrée de menu MANUEL

Commutation manuelle et permanente 10

Entrée de menu OPTIONS

Saisie du code PIN 10

Affectation des capteurs 11

Entrée externe 12

Carte mémoire OBELISK top2 13

Caractéristiques techniques 14

Adresse du service après-vente/Hotline 14

Consignes de sécurité fondamentales :

AVERTISSEMENT

Danger de mort, risque d'électrocution et d'incendie !

Le montage doit être effectué exclusivement par un électricien spécialisé !

- L'appareil est correspond à EN 60669-2-1 et prévu pour le montage sur rail DIN (selon EN 50022), installation dans un environnement normal

Utilisation conforme à l'usage prévu

• L'interrupteur crépusculaire est utilisé pour la commande d'installations d'éclairage de rues, de cages d'escalier, de vitrines et d'entrées, entre autres.
• L'utilisation se limite aux locaux fermés et secs (appareil) ; le capteur est monté en extérieur.

Elimination

Procéder à l'élimination de l'appareil selon les directives de protection de l'environnement.

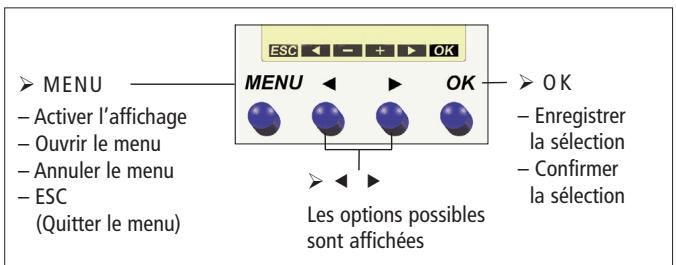

Ecran et touches

Principe de fonctionnement


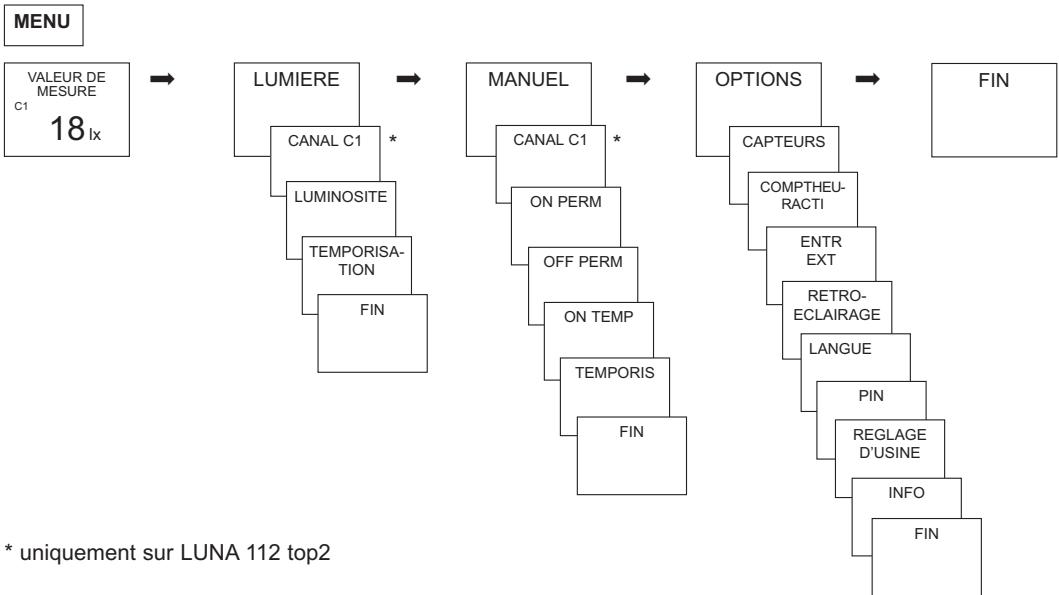

Aperçu Menu

    subgraph Inputs
        B --> F["CANAL C1 *"]
        B --> G["LUMINOSITE"]
        B --> H["TEMPORISATION"]
        B --> I["FIN"]
    end

    subgraph Options
        C --> J["CANAL C1 *"]
        C --> K["ON PERM"]
        C --> L["OFF PERM"]
        C --> M["ON TEMP"]
        C --> N["TEMPORIS"]
        C --> O["FIN"]
    end

    style A fill:#f9f,stroke:#333
    style B fill:#ccf,stroke:#333
    style C fill:#cfc,stroke:#333
    style D fill:#fcc,stroke:#333
    style E fill:#cff,stroke:#333

* uniquement sur LUNA 112 top2

Danger de mort, risque d'électrocution !

Le montage doit être effectué exclusivement par un électricien spécialisé !
▶ Couper la tension !
➢ Recouvrir ou protéger les parties sous tension à proximité.
Protéger contre toute remise en marche !
▶ Vérifier l'absence de tension !
▶ Mettre à la terre et court-circuiter !

Raccordement du câble

▶ Isoler le câble sur 8 mm (max. 9).
➢ Insérer le câble à 45°dans la borne ouverte (2 câbles possibles par position de borne).
Pour ouvrir la borne enfichable à ressort, pousser le tournevis vers le bas.

Câble 45°

Raccordement/Montage du capteur de luminosité

➢ Respecter la longueur du câble de raccordement : max. 100 m (2 x 1,5 mm²), max. 50 m (2 x 0,75 mm²)
Eviter de poser le câble de capteur parallèlement aux câbles électriques.
▶ Couper la tension ! Respecter la polarité.
Capteur de luminosité pour montage mural : 0,5-2,5 mm², isoler le câble sur 10 mm (max. 11 mm).
Capteur de luminosité d'encastrement : 0,25-1,5 mm ² , isoler le câble sur 8 mm (max. 9 mm).

Capteur de luminosité pour montage mural

Capteur de luminosité d'encastrement

Première mise en service

Régler la langue, le canal et la valeur de mesure

L'appareil est préréglé sur une valeur de 15 lx pour le seuil d'enclenchement et de déclenchement.

Appuyer sur une touche quelconque et suivre les instructions affichées à l'écran (voir Figure).

Lorsque tous les réglages sont exécutés, l'écran affiche en alternance l'affichage automatique et VALEUR DE MESURE.

Si le capteur est raccordé, la valeur de luminosité mesurée s'affiche à l'écran (uniquement pour le fonctionnement sur secteur.)

Valeurs de luminosité classiques

Lumière du jour (clair)	80 000 lx
Bureaux	500 lx
Couloirs et cages d'escalier	100-150 lx
Eclairage de rues	15 lx
Pleine lune	env. 0,3 lx

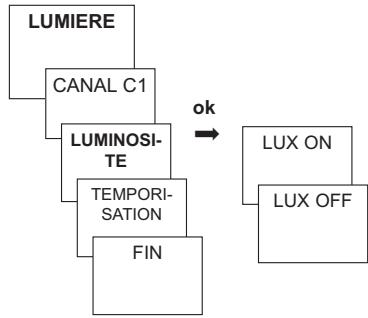

Réglage des valeurs de luminosité

Appuyer sur MENU (voir Figure).

Réglage de la temporisation

Appuyer sur MENU (voir Figure).

La temporisation d'enclenchement/de déclenchement de 1 min. est prédéfinie pour éviter les commutations accidentelles notamment dues à l'éclair ou aux phares des voitures. Pendant que la temporisation s'écoule, l'état du canal ON/OFF clignote.

Commutation manuelle et permanente

La commutation manuelle et permanente peut être réglée dans le menu MANUEL ou (dans l'affichage automatique) par une combinaison de touches (voir Figure).

Appuyer brièvement sur les deux touches en même temps.

Activer la commutation permanente

Appuyer 2 secondes sur les deux touches en même temps.

Désactiver la commutation manuelle/permanente

Appuyer sur les deux touches en même temps.

Saisie du code PIN

Le Code PIN est réglé dans le menu OPTIONS (voir figure).

En cas d'oubli du code PIN, contacter le service après-vente de Theben.


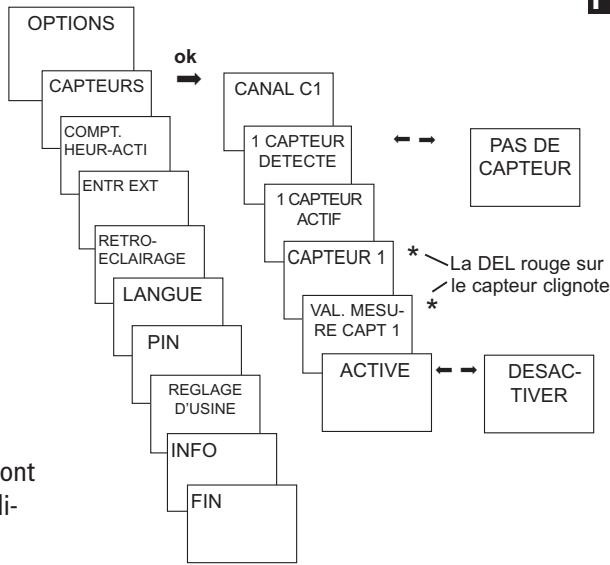

Affectation des capteurs

Les CAPTEURS sont affectés via le menu dans OPTIONS.

▶ MENU (voir figure).

Possibilités de raccordement :

1 LUNA + 4 capteurs de luminosité

10 LUNA + 1 capteur de luminosité

∑ max. 16 appareils (LUNA + capteurs de

luminosité)

Préréglages : tous les capteurs raccordés sont activés pour tous les canaux. La capteur appliqué est toujours celui qui émet la valeur de luminosité la plus petite.

Entrée externe

ENTR EXT se règle dans le menu OPTIONS

(voir figure).

* Utiliser un bouton-poussoir sans lampe à néon.

Carte mémoire OBELISK top2

Utiliser carte mémoire

Insérer la carte mémoire dans l'appareil.
➢ Lire, importer/exporter les données dans l'appareil ou démarrer le programme Obelisk.

➢ Retirer la carte mémoire OBE-LISK top2 (n° 907 0 404) après la programmation etc. et la stocker dans le couvercle.

Eviter toute charge mécanique ou encrassement lors d'un autre stockage/transport.

COPIER OBELISK -> LUNA

➢ Confirmer l'entrée de menu avec OK. Les écrans suivants s'affichent

COPIER LUMIERE+PROG

Seuls les temporisations, valeurs de luminosité et programmes spéciaux sont copiés.

COPIER TOUTES LES DONNES

Toutes les données sont copiées.

FIN

Retirer la carte mémoire OBELISK.

Caractéristiques techniques

Tension nominale : 230–240 V\~ (LUNA 111 top2)

100–240 V\~ (LUNA 112 top2),

+10%/-15%

Fréquence : 50–60 Hz

Plage de luminosité : 1–99 000 lx

Temporisation à l'enclenchement/au déclenchement : 0–59 min

Consommation propre : valeur type 3 VA

Sortie de commande : indépendant des phases (commutation

au passage par zéro)

Contact : Inverseur

Matériau des contacts : AgSnO ₂

Puissance de commutation : 16 A/250 V\~ cos φ = 1

Puissance de commutation des

Puissance de commutation min. : 10 mA/250 V CA

100 mA/12 V CA/CC

Charge de lampe à incandescence : 2600 W

Charge de lampe halogène : 2600 W

Tubes fluorescents : non compensés : 2300 VA

KVG compensés en série : 2300 VA

compensés en parallèle : 800 VA (80μF)

Couplage en duo : 2300 VA

Tubes fluorescents EVG : 650 VA

Lampes à vapeur de mercure et de sodium

compensés en parallèle : 800 VA (80μF)

Tubes fluorescents compacts (EVG) : 22x7 W, 18x11 W, 16x15 W, 16x20 W, 14x23 W

Température ambiante admise : de -30 °C à +55 °C, de -40 °C à +70 °C (capteur)

Classe de protection : II (capteur de luminosité III) en cas de montage conforme

Indice de protection : IP 20, IP 55 (capteur de luminosité pour montage mural), IP 66 (capteur de luminosité d'encastrement) selon EN 60529
