Type de produit	Interrupteur crépusculaire (automatique) à 1 canal, montage sur rail DIN
Marque et modèle	THEBEN LUNA 109
Dimensions	Largeur 35 mm (2 modules), hauteur et profondeur standard pour rail DIN
Poids	Environ 150 g (appareil avec capteur)
Alimentation	220-240 V~, +10%/-15%, 50-60 Hz, consommation propre env. 3 VA
Plage de luminosité	Réglable de 2 à 2000 Lux via potentiomètre en façade
Temporisations	Retard à l'enclenchement et au déclenchement d'environ 60 s
Contact de sortie	Inverseur (μ), libre de potentiel, 16 A à 250 V~, cos φ=1
Charge de lampe recommandée	Lampe à incandescence/halogène jusqu'à 2300 W
Capteur de luminosité	Analogique externe, fourni en version saillie (IP 55) ou encastrée (IP 65)
Affichages	Diode verte (état du canal) et diode rouge (état de commutation non temporisé)
Éléments de commande	Potentiomètre de réglage des Lux et touche de test
Raccordement électrique	Bornes à ressort DuoFix, chaque borne accepte jusqu'à 2 conducteurs
Température d'utilisation	Appareil : -30°C à +55°C ; Capteur : -40°C à +70°C
Protection de l'appareil	IP 20 selon EN 60529
Protection du capteur	Saillie IP 55, encastré IP 65
Classe de protection	II (appareil), III (capteur)
Normes	DIN 43 880, DIN EN 50 022, BGV A2
Fonctions principales	Commande automatique de l'éclairage selon la luminosité ambiante, test de fonctionnement, temporisation anti-perturbations
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits agressifs.
Sécurité	Installation uniquement par un électricien qualifié. Respecter les normes en vigueur.
Pièces détachées et réparabilité	Contacter THEBEN ou un revendeur agréé pour les pièces de rechange (capteurs, bornes).
Informations générales	Références : 109 0 100 (avec capteur saillie), 109 0 200 (avec capteur encastré)

FOIRE AUX QUESTIONS - LUNA 109 THEBEN

Comment installer le LUNA 109 ?

L'appareil se monte sur rail DIN (35 mm) dans un tableau électrique. Raccordez les conducteurs aux bornes à ressort DuoFix (chaque borne accepte deux fils). Le capteur externe se fixe à l'extérieur (saillie ou encastré) et se connecte à l'appareil. Suivez le schéma de raccordement fourni.

Comment régler le seuil de luminosité ?

Utilisez le potentiomètre en façade pour régler la sensibilité de 2 à 2000 Lux. Tournez-le dans le sens horaire pour augmenter le seuil (l'éclairage s'allume plus tard). La valeur exacte peut être mesurée avec un luxmètre.

Pourquoi l'éclairage ne s'allume-t-il pas alors qu'il fait nuit ?

Vérifiez d'abord le réglage du potentiomètre : s'il est trop haut (vers 2000 Lux), l'appareil peut ne pas détecter l'obscurité. Utilisez la touche de test pour forcer l'allumage. Si cela fonctionne, le problème vient du capteur ou de son câblage.

Que faire si l'éclairage clignote ou s'allume par à-coups ?

Cela peut être dû à des sources lumineuses parasites (phares de voiture, éclairs). Le LUNA 109 dispose d'une temporisation de 60 s pour éviter cela. Si le problème persiste, vérifiez que le capteur n'est pas exposé à une lumière directe ou réfléchie.

Comment tester le bon fonctionnement de l'installation ?

Appuyez sur la touche de test en façade : l'éclairage doit s'allumer indépendamment de la luminosité ambiante. La diode rouge s'allume pour indiquer l'état de commutation. Relâchez pour revenir en mode automatique.

Puis-je utiliser le LUNA 109 avec des lampes LED ?

Oui, mais la puissance de commutation minimale n'est pas spécifiée pour ce modèle (contrairement au LUNA 110). Pour les LED, utilisez un relais auxiliaire ou vérifiez la compatibilité avec le fabricant. La charge maxi pour ballasts électroniques est de 300 VA.

Quel est le type de capteur fourni ?

Le LUNA 109 est livré avec un capteur analogique externe, au choix en version saillie (IP 55) ou encastré (IP 65). Le capteur se connecte à l'appareil via un câble surmoulé (version encastrée) ou des bornes.

Comment nettoyer le capteur ?

Nettoyez le capteur avec un chiffon doux et sec. Évitez les produits chimiques qui pourraient endommager le boîtier ou la lentille. Assurez-vous que le capteur n'est pas obstrué par de la saleté ou de la neige.

Quelle est la consommation électrique de l'appareil ?

La consommation propre du LUNA 109 est d'environ 3 VA, ce qui est très faible. Il n'y a pas de consommation notable en veille.

Où trouver des pièces de rechange ?

Les capteurs de rechange (réf. 907 0 416 pour saillie, 907 0 011 pour encastré) et les accessoires (cache-bornes 907 0 064) sont disponibles auprès de THEBEN ou de revendeurs spécialisés.

MODE D'EMPLOI LUNA 109 THEBEN

LUNA 110

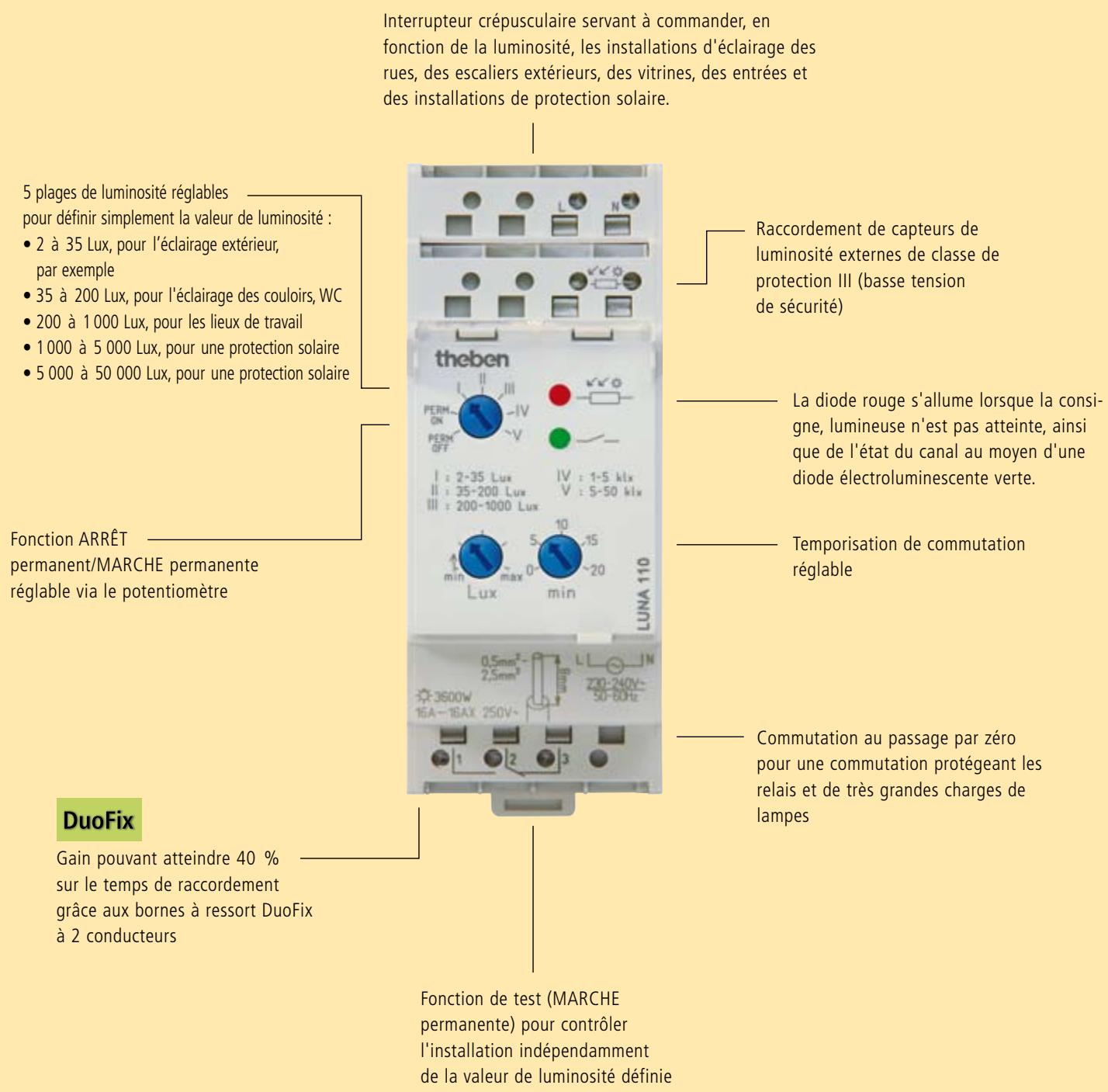

Voici quelques explications sur le fonctionnement d'ensemble. Un interrupteur crépusculaire sert à piloter de manière totalement automatisée des installations d'éclairage. Grâce à des valeurs de luminosité prédéfinies et à des informations sur les conditions d'éclairage actuelles transmises par des capteurs photosensibles, l'interrupteur crépusculaire est capable d'activer l'éclairage connecté, dès que l'obscurité gagne, puis de le désactiver sitôt qu'il fait suffisamment clair.

Économisez jusqu'à 40 % du temps de montage grâce aux nouvelles bornes à ressort DuoFix, qui assurent rapidité et fiabilité lors du raccordement de fils ou torons.

DuoFix, les bornes à ressort les plus fiables.

Il est possible de raccorder 2 conducteurs à chaque borne.

À cet effet, chaque conducteur est maintenu par un ressort indépendant.

Contrôle très simple.

Il suffit d'appuyer sur une touche de test pour vérifier la liaison jusqu'au raccordement.

Déclenchement pratique.

Grâce au testeur de phase, le connecteur de liaison est déclenché en toute simplicité à l'aide d'une touche intégrée.

Capteur de luminosité analogue en saillie avec fixation pivotable à et boîtier protégé contre les projections d'eau IP 55.

Capteur de luminosité analogue

encastrement. La solution anti-vandalisme dotée d'un câble de raccordement surmoulé, IP 65.

Puissance de commutation élevée avec

LUNA 110. La commutation au passage par zéro autorise un nombre de lampes important, tout en préservant le relais et les luminaires.

Commande de luminosité

LUNA 108

LUNA 109

LUNA 110

LUNA 108

• Interrupteur crépusculaire peu encombrant pour un montage en tableau électrique Largeur:17,5mm
• Capteur de luminosité en saillie ou encastré séparé
• Luminosité de commutation réglable en continu via la vis de 2 à 100 Lux
• Affichage de l'état du canal grâce à la diode verte
• Affichage non temporisé de l'état de commutation grâce à la diode rouge
• Retard à l'enclenchement de près de 20 s et temporisation au déclenchement d'environ 80 s pour éviter les commutations accidentelles dues aux éclairs, aux phares des voitures, etc.

LUNA 109

• Interrupteur crépusculaire à 1 canal à monter dans un tableau électrique et utilisé pour la commande en fonction de la luminosité d'installations d'éclairage de rues, de cages d'escalier, de vitrines, d'entrées, etc.
• Capteur de luminosité externe compris dans la livraison (modèle en saillie ou encastré)
• Possibilité de régler la luminosité de commutation (Lux) de 2 à 2000 Lux au niveau du potentiomètre en façade
• Affichage de l'état du canal grâce à la diode verte
• Affichage non temporisé de l'état de commutation grâce à la diode rouge
• Retard à l'enclenchement et temporisation au déclenchement de près de 60 s pour éviter les commutations accidentelles dues aux phares des voitures, aux éclairs
• Touche de test permettant de contrôler l'installation indépendamment de la valeur de luminosité définie
• Bornes à ressort DuoFix pour chacun des 2 conducteurs (fils, torons, manchons d'extrémité) sur chaque borne de raccordement Largeur: 35mm (2 modules)

LUNA 110

• Interrupteur crépusculaire à 1 canal à monter dans un tableau électrique et doté d'une plage de luminosité étendue pouvant atteindre 50 000 Lux et d'une temporisation réglable. Commande, en fonction de la luminosité, des installations d'éclairage des rues, des escaliers extérieurs, des vitrines, des entrées et des installations de protection solaire.
• Capteur de luminosité externe compris dans la livraison (modèle en saillie ou encastré) Cinq plages de luminosité réglables pour définir en toute simplicité la valeur en Lux
• Affichage de l'état du canal grâce à la diode verte
• Affichage non temporisé de l'état de commutation grâce à la diode rouge
• Retard à l'enclenchement et temporisation au déclenchement réglables de 0 à 20 min afin d'éviter les commutations accidentelles dues aux phares des voitures, aux éclairs, etc.
• Fonction d'arrêt permanent et de marche permanente réglable au niveau du potentiomètre
• Fonction de test (marche permanente) pour contrôler l'installation indépendamment de la valeur de luminosité définie
• Commutation au passage par zéro pour une commutation protégeant les relais et autorisant des puissances de lampe très importantes (par exemple, une puissance de lampe à incandescence de 3600 W)
• Bornes à ressort DuoFix pour chacun des 2 conducteurs (fils, torons, manchons d'extrémité) sur chaque borne de raccordement Largeur: 35mm (2 modules)

LUNA 108

LUNA 109/110

Schémas de raccordement :

Capteur de luminosité analogue encastré :

Capteur de luminosité analogue en saillie :

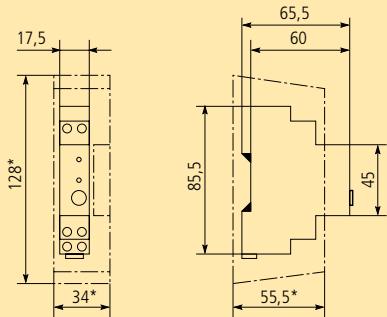

Boîtier normalisé selon la norme DIN 43 880 Fixation par encliquetage sur rail profilé de 35 mm (DIN EN 50 022) - Protection contre les contacts directs conformément au règlement de prévoyance contre les accidents BGV A2 - Montage en saillie avec cache-bornes supplémentaire; plombable - Montage sur tableau avec kit de montage (n° de ref. 907 0 001) - Couvercle transparent, plombable

Caracteristiques techniques :	LUNA 108	LUNA 109	LUNA 110
Tension de service	220 à 240V~ +10%/-15%	220 à 240V~ +10%/-15%	220 à 240V~ +10%/-15%
Fréquence	50 à 60 Hz	50 à 60 Hz	50 à 60 Hz
Consommation propre	env. 6 VA	env. 3 VA	env. 3 VA
Plage de luminosité totale	1 plaque analog., 2 à 100 Lx	1 plaque analog., 2 à 2 000 Lx	5 plages, 2 à 35 Lx, 35 à 200 Lx, 200 à 1000 Lx, 1 à 5 klx, 5 à 50 klx
Temporisation de commutation MARCHE	env. 20 s	env. 60 s	0 à 20 min
Temporisation de commutation ARRÊT	env. 80 s	env. 60 s	0 à 20 min
Affichage de l'état de commutation (non temporisé)	diode rouge	diode rouge	diode rouge
Affichage de l'état du canal	diode verte	diode verte	diode verte
Éléments de commande	1 potentiamètre	1 potentiamètre, 1 touche de test	3 potentiamètres
Contact	contact à fermeture (μ)	inverseur (μ)	inverseur (μ)
Sortie de commutation	libre de potentiel (pas pour TBTS)	libre de potentiel	libre de potentiel (commutation au passage par zéro)
Matériau des contacts	Ag Sn O₂	Ag Sn O₂	Ag Sn O₂
Puisance de commutation à 250 V~ cos φ = 1	16 A	16 A	16 A
Puisance de commutation (tubes fluorescentes)	10 AX	10 AX	16 AX
Puisance de commutation min. à 230 V~	-	-	10 mA
Puisance de commutation min. à 12 Vcc	-	-	100 mA
Charge de lampe à incandescence	2300 W	2300 W	3600 W
Charge de lampe halogène	2300 W	2300 W	3600 W
Tubes fluo. ballast à faibles pertes (non compensés)	2300 VA	2300 VA	3600 VA
Tubes fluo. ballast à faibles pertes (compensés en série)	2300 VA	2300 VA	3600 VA
Tubes fluo. ballast à faibles pertes (compensés en parallelle)	400 VA (42 μF)	400 VA (42 μF)	1200 VA (130 μF)
Tubes fluo. ballast à faibles pertes (couplage en duo)	2300 VA	2300 VA	3600 VA
Tubes fluorescentes - ballast électronique	300 VA	300 VA	1000 VA
Lampes à vapeur de mercury - non compensées	1000 VA	1000 VA	1000 VA
Lampes à vapeur de mercury - compensées en parallelle	400 VA (42 μF)	400 VA (42 μF)	1200 VA (130 μF)
ampes à vapeur de sodium - non compensées	1000 VA	1000 VA	1000 VA
ampes à vapeur de sodium - compensées en parallelle	400 VA (42 μF)	400 VA (42 μF)	1200 VA (130 μF)
Tubes fluorescentes compacts - ballast électronique	9x7 W, 7x11 W, 7x15 W, 7x20 W, 7x23 W	9x7 W, 7x11 W, 7x15 W, 7x20 W, 7x23 W	34x7 W, 27x11 W, 24x15 W, 22x23 W
Matériaux du boîtier et d'isolement	Thermoplastiques auto-extinguibles résistant aux hauteures températures
Température ambiente admise pour l'apparil de commande	- 25°C à 50°C	- 30°C à 55°C	- 30°C à 55°C
Température ambiente admise pour le capteur	- 40°C à + 70°C	- 40°C à 70°C	- 40°C à 70°C
Type de protection de l'apparil de commande selon EN 60529	IP 20	IP 20	IP 20
Type de protection du capteur en saillie selon EN 60529	IP 55	IP 55	IP 55
Type de protection du capteur encastré selon EN 60529	IP 65	IP 65	IP 65
Type de protection de l'apparil de commande en cas de montage conforme	II	II	II
Type de protection du capteur de luminosite en cas de montage conforme	II	III	III
Marquage	°E	°E	°E
N° de reference de l'apparil avec capteur en saillie, analogique	108 0 710	109 0 100	110 0 100
N° de reference de l'apparil avec capteur encastré, analogique	108 0 700	109 0 200	110 0 200
Accessoires :
Cache-bornes pour montage en saillie, plombable	907 0 065	907 0 064	907 0 064
N° de reférence du capteur de luminosite en saillie, analogique	907 0 416	907 0 416	907 0 416
N° de reférence du capteur de luminosite encastré, analogique	907 0 011	907 0 011	907 0 011
