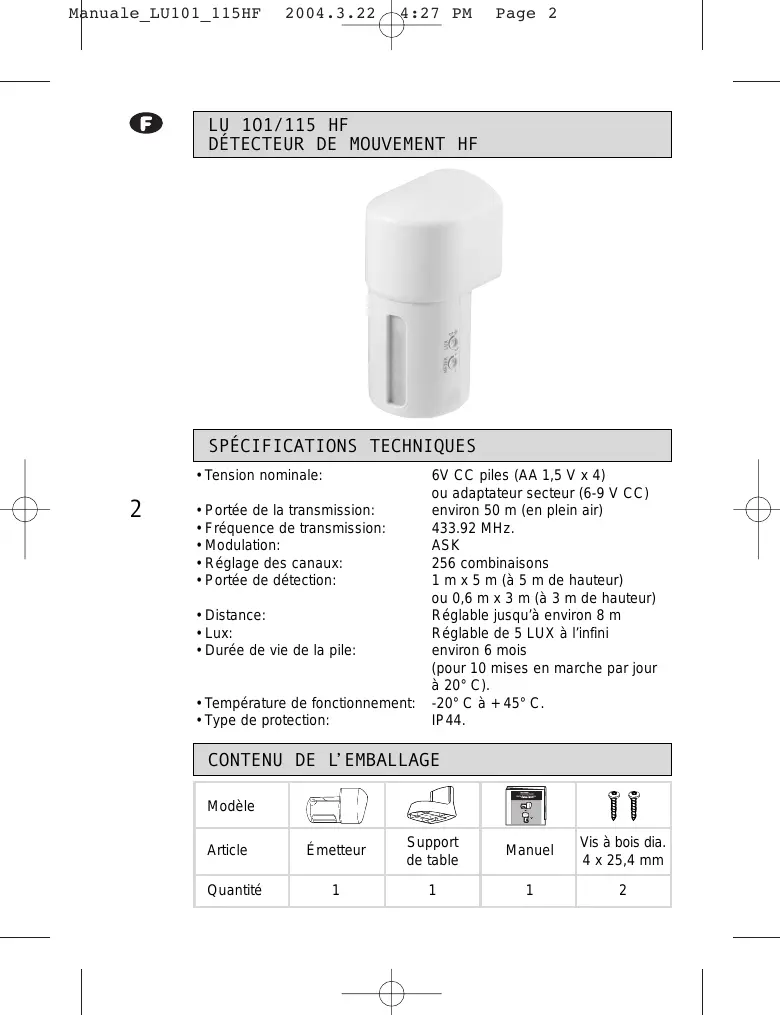

MODE D'EMPLOI LU 115 HF THEBEN

Portée de la transmission: Fréquence de transmission: Modulation: Réglage des canaux: Portée de détection:

• Durée de vie de la pile:

• Température de fonctionnement:
• Type de protection: 6V CC piles (AA 1,5 V x 4) ou adaptateur secteur (6-9 V CC) environ 50 m (en plein air)

ASK 256 combinaisons 1 m x 5 m (à 5 m de hauteur) ou 0,6 m x 3 m (à 3 m de hauteur) Réglable jusqu’à environ 8 m Réglable de 5 LUX à l’infini environ 6 mois (pour 10 mises en marche par jour à 20° C). -20° C à + 45° C. IP44.

CONTENU DE LÕEMBALLAGE

Modèle Article Quantité Émetteur Support de table Manuel Vis à bois dia. 4 x 25,4 mm

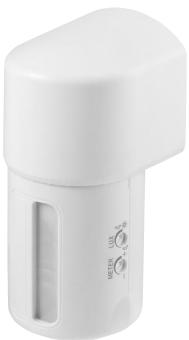

4:27 PM Page 3 INTRODUCTION Le détecteur de mouvement LU 101/115 HF est un émetteur associant un détecteur infrarouge à un dispositif sans fil. Le LU 101/115 HF détecte jusqu’à 8 m; il peut être fixé sur le cadre d’une porte, au plafond, sur un mur ou posé sur une table. Lorsque le récepteur reçoit les signaux émis par le détecteur LU 101/115 HF, il émet un son pour prévenir de l’arrivée de visiteurs. Il peut également annoncer l’arrivée de visiteurs par déclenchement d’un flash. En plus des caractéristiques ci-dessus, l’émetteur LU 101/115 HF présente d’autres fonctions remarquables, à savoir:

• Installation aisée sur cadre de porte, plafond, mur, table… etc., facile à utiliser.
• Réglage de la portée de détection par rotation à 90° vers la droite ou vers la gauche.
• Dispositif sans fil, pratique.
• Applications possibles en différents endroits: bureaux, petits commerces et maison… etc.
• Étanchéité à l’eau pour installation en extérieur.

L’émetteur et le récepteur communiquent sur le même canal. Le système de codage HF de l’émetteur LU 101/115 HF est préréglé en usine sur ‘I’ et son sélecteur de codage sur “9”. S'assurer que les réglages des canaux du récepteur et de l’émetteur sont identiques et que le système de codage HF de l’émetteur est préréglé sur celui du récepteur. Toutefois, si l’utilisateur constate que l’émetteur LU 101/115 HF et le récepteur présentent le même réglage des canaux qu’un autre dispositif sans fil se trouvant à proximité, il conviendra OBLIGATOIREMENT de modifier le réglage des canaux. Ne pas régler le système de codage HF sur “A” et le sélecteur de codage sur “1” pour toutes les séries Theben. Bien que les séries Theben assurent 256 combinaisons de réglages de canaux, il est préférable d’avoir recours à 255 combinaisons et d’exclure la combinaison A1, car celle-ci peut être très facilement brouillée par un autre produit similaire sur le marché et entraîner un dysfonctionnement du dispositif sans fil. Suivre les étapes ci-dessous pour modifier le réglage des canaux de l’émetteur LU 101/115 HF:

1. Retirer le couvercle du compartiment à piles avec un tournevis à tête

4:27 PM Page 4 plate (Voir Fig.1).

2. Régler le canal sur la position désirée avec le tournevis (Voir Fig. 2).

3. Remettre le couvercle du compartiment à piles en place.

4. Bien noter le sens en refermant le couvercle. L’angle convexe du couvercle du compartiment à piles doit être aligné sur la zone convexe du corps du détecteur et la petite cavité à l’intérieur du couvercle du compartiment à piles doit être placé en bas. Système de codage HF (canal maison) Fig. 1 Fig. 2 Sélecteur de codage

INSTALLATION A. Conseils utiles pour une meilleure transmission

1. Installer le détecteur LU 101/115 HF au plafond à environ 3 à 5 m de

2. Mesurer la distance entre l’émetteur et le récepteur avant installation.

S’assurer que l’émetteur LU 101/115 HF se trouve placé dans le champ de la portée utile.

3. Éviter d’installer l’émetteur LU 101/115 HF près d’un alliage aluminium

ou d’un métal épais, ce qui aurait pour effet de raccourcir la distance d’émission. L’éloigner d’au moins un mètre.

4. Éviter d’installer l’émetteur LU 101/115 HF sur un mur ou une clôture de

forte épaisseur, ce qui aurait pour effet de bloquer les ondes de transmission et de réduire la distance de fonctionnement de la télécommande.

5. Lors de l’installation, éviter de tester l’émetteur LU 101/115 HF en le

tenant dans les mains, le corps humain agissant comme une antenne pouvant provoquer des interférences sur les dispositifs sans fil.

6. Laisser la portée de détection utile de l’émetteur LU 101/115 HF bien

dégagée de même que l’espace environnant sur 3 m à partir de l’émetteur de manière à ce qu’aucun autre dispositif ne reçoive d’ondes électriques en provenance de l’émetteur. Manuale_LU101_115HF

7. Ne pas orienter le corps du détecteur LU 101/115

HF vers le ciel lorsqu’il est installé à l’extérieur afin de lui conserver son étanchéité à l’eau (Voir Fig. 3). Fig. 3 B. Sélectionner un endroit adéquat

1. Portée de détection

(1) Conformément à la spécification standard du détecteur LU 101/115 HF (1 m x 5 m à 5 m de hauteur ou 0,6 m x 3 m à 3 m de hauteur), la portée de détection correspond à la hauteur de l’installation. Plus l’émetteur LU 101/115 HF est installé haut, plus large est sa portée de détection. (Voir Fig. 4). Fig. 4 Montage au plafond Montage mural ou sur la table (2) Choisir un endroit adéquat pour installer l’émetteur LU 101/115 HF où il pourra fonctionner parfaitement avec le récepteur. (3) Le détecteur LU 101/115 HF peut être monté sur le cadre d’une porte (Voir Fig. 5), au plafond (Voir Fig. 6), sur le côté d’une porte (Voir Fig. 7,8)ou sur une table (Voir Fig. 10), la hauteur d’installation optimale se situant entre 3 à 5 m du sol. Fig. 5 - Montage sur cadre de porte Fig. 6 - Montage au plafond

4:27 PM Page 6 Fig. 7 - Montage sur côté de porte Fig. 8 - Montage sur côté de porte Fig. 9 - Montage mural Fig. 10 - Sur un table Remarque: Il est normal que la portée de détection diffère dans un environnement différent. Nous suggérons de ne pas installer l’émetteur LU 101/115 HF en limite de portée. Pour obtenir une performance optimale, monter l’émetteur LU 101/115 HF à l’horizontale au plafond ou en haut d’un cadre de porte et à la verticale sur un mur, une table ou à côté d’un cadre de porte.

2. Comment éviter les déclenchements intempestifs

L’émetteur LU 101/115 HF peut être activé par de gros animaux, des surfaces reflétant la lumière, des sources de chaleur ou un objet en mouvement. Le respect des consignes suivantes vous aidera à éviter les déclenchements intempestifs: Éviter le déplacement d’objets en mouvement face au détecteur; cela diminue la sensibilité de la détection. Faire en sorte que l’objet traverse la zone de détection, ce qui aura pour effet d’augmenter la sensibilité.

• Ne pas orienter le détecteur en direction d’une source lumineuse, quelle qu’elle soit.
• Éviter d’orienter le détecteur en direction d’un objet qui bouge au vent, tel un buisson.
• Éviter de monter le détecteur à proximité de sources de chaleur, telles une sortie d’air chaud, une climatisation, une bouche d’évacuation d’un appareil de séchage ou un dispositif d’éclairage.
• Éviter d’orienter le détecteur en direction d’une zone ou d'un objet dont les surfaces sont très réfléchissantes ou sont sujettes à un rapide changement de température, tel une piscine…etc. Manuale_LU101_115HF

4:27 PM Page 7 C. Procédure d’installation Le détecteur LU 101/115 HF peut fonctionner par piles alcaline ou adaptateur secteur. L’appareil peut fonctionner sur deux modes d’alimentation électrique différents: A) Suivre les étapes ci-dessous pour insérer des piles neuves:

1. Retirer le couvercle du compartiment à piles à l’aide d’un tournevis à

tête plate (Voir Fig. 1).

2. Insérer 4 piles neuves alcalines de type AA 1,5 V.

Notez qu’une polarité inversée peut endommager le détecteur. (Voir Fig. 11)

3. Remettre le couvercle.

6 à 9 V DC Fig. 11 Fig. 12 La durée de vie des piles est déterminée par la fréquence d’utilisation et la température ambiante. Plus l’utilisation est fréquente et plus la température ambiante est basse, plus la consommation est rapide. Dans des circonstances de fonctionnement normal, la pile alcaline de l’émetteur LU 101/115 HF peut être utilisée pendant 6 mois environ avec une fréquence de déclenchement de 10 fois par jour à une température de 20°C. Lorsque la pile s’épuise, la LED faiblit ou la portée de la transmission se raccourcit. Répéter les étapes de 1 à 3 pour remplacer les piles usagées par des nouvelles. B) Il est possible de brancher l’appareil sur le courant alternatif dans une prise CC au lieu d’utiliser des piles. Nous suggérons habituellement de se raccorder sur le secteur avec un adaptateur secteur pour des raisons économiques. Pour que l’unité de commande fonctionne normalement, utiliser exclusivement l’adaptateur secteur fourni par le fabricant d’origine.

1. Retirer le couvercle du compartiment à piles à l’aide d’un tournevis à

tête plate (Voir Fig. 1).

2. Brancher l’adaptateur secteur dans la prise DC depuis le boîtier arrière

3. Enfoncer la zone pré-perforée du couvercle du compartiment à piles

avec une pince becs longs (Voir Fig. 13).

4. Replacer le couvercle et s’assurer que les fils passent bien par la zone

perforée prévue à cet effet (Voir Fig. 14).

• Le dispositif n’est pas étanche du fait de la zone perforée lors de l’utilisation de l’adaptateur secteur. Afin de le maintenir étanche, il est recommandé d’utiliser de la colle SILICONE afin de boucher le trou réalisé.
• Bien retirer les piles avant d’utiliser l’adaptateur secteur. C) Installation de l’émetteur LU 101/115 HF selon deux méthodes:

1. Fixer l’émetteur LU 101/115 HF sur la surface d’installation au moyen de vis.

(1) Dévisser la base qui a été pré-installée en usine (Voir Fig. 15). (2) Retirer la base (Voir Fig. 16).

Vis en acier inoxydable Fig. 15 Fig. 16 (3) Fixer la base sur la surface d’installation au moyen de vis (Voir Fig. 17). (4) Pour une installation facile, commencer par fixer la partie haute à l’aide d’une vis sur le mur, puis accrocher la base à la vis fixée au mur afin de placer la seconde vis correctement (Voir Fig. 18). Trou de suspension Fig. 17 Fig. 18 Manuale_LU101_115HF

4:27 PM Page 9 (5) Insérer fermement le corps principal de l’émetteur LU 101/115 HF dans la base fixe (Voir Fig. 19). (6) Fixer fermement la base et le corps principal à l’aide d’une vis (Voir Fig. 20). Fig. 19 Fig. 20

2. Mettre l’émetteur LU 101/115 HF sur la table, insérer le corps principal

directement sur le support pré-monté en usine. L’appareil est ainsi prêt à fonctionner (Voir Fig. 21). Pour retirer le support, retourner l’émetteur LU 101/115 HF, puis appuyer sur le levier qui se trouve au fond du support (Voir Fig. 22). De l’autre main, retirer le corps principal de l’appareil.

Système de déblocage Fig. 21 Fig. 22

• Pour régler la position de détection, maintenir la tête saillante de l’émetteur LU 101/115 HF, la faire tourner à l’angle désiré vers la gauche ou la droite à 90° (Voir Fig. 23). Fig. 23 Degré

A. Boutons de réglage des lux

• Le bouton LUX est réglable de 5 LUX à l’infini.
• Positionner le bouton LUX sur ‘’ ’’ : le détecteur ne peut fonctionner que dans l’obscurité.
• Positionner le bouton LUX sur ‘’ ’’ : le détecteur peut fonctionner à tout niveau de luminosité.
• Plus le réglage est proche de ‘’ ’’ : plus le détecteur peut fonctionner à un niveau de lumière ambiante plus important.

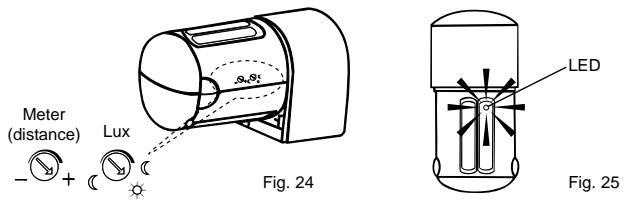

2. Bouton METER (distance)

• Positionner le bouton sur ‘’-‘’ : le détecteur détecte le plus petit ‘’champ de vision’’.
• Positionner le bouton sur ‘’+’’, le détecteur détecte le plus grand ‘’champ de vision’’ jusqu’à environ 8 m (Voir Fig. 24).
• Plus le réglage sera fait de ‘’-‘’ à ‘’+’’ plus la distance de la zone de détection sera étendue d’environ 1 m à 8 m.
• Il est préférable de régler le bouton sur ‘’+’’ lorsque l’émetteur LU 101115 HF est monté au plafond ou au dessus d’un cadre de porte. LED Meter (distance) Lux Fig. 24 Fig. 25 B. Fonction LED La LED (Voir Fig. 25) sert principalement à indiquer que le détecteur est activé. Lorsque l’environnement se prête à un signal lumineux, déclencher l’émetteur LU 101/115 HF, la LED va alors s’allumer pendant environ 5 secondes puis s’éteindre. Manuale_LU101_115HF

4:27 PM Page 11 C. Test de passage Le détecteur de mouvement LU 101/115 HF fonctionne automatiquement s'il est sous tension. Si nécessaire, vous pouvez tester et régler la couverture de détection en marchant, ce qui permet de le faire fonctionner correctement. Avant le test, régler le bouton LUX sur ‘’ ’’, le bouton distance sur ‘’+’’, vous pouvez maintenant procéder au test. Procédure du test de passage:

1. Diriger l’émetteur LU 101/115 HF vers la zone des rayons où vous souhaitez faire la détection.

2. Laisser l’émetteur sous tension pendant environ 30 secondes.

3. S'assurer que l’émetteur et le récepteur sont réglés sur le même canal.

4. Vérifier si la LED de l’émetteur LU 101/115 HF fonctionne normalement.

5. Faire marcher quelqu’un dans la zone de détection depuis l’extérieur de

la couverture jusqu’à ce que la LED s’allume.

6. Lorsque l’émetteur LU 101/115 HF est enclenché pour la première fois,

la LED s’allume pendant environ 2 secondes et envoie le signal au récepteur puis s’éteint. Il faut environ 5 secondes à l’émetteur pour se réactiver. Si l’émetteur reste enclenché dans les 5 secondes (après le premier déclenchement) le compteur horaire recommence à compter, l’émetteur ne se déclenche PAS, ceci signifie qu’il n’enverra pas le signal au récepteur. L’émetteur doit être en situation de non-déclenchement pendant au moins 5 secondes après avoir été déclenché la première fois, ensuite il peut être réactivé.

7. La zone de détection peut être réglée en ajustant la distance et la tête

8. Répéter les étapes 6 à 8 jusqu’à ce que la zone de détection soit conforme à vos attentes.

Remarque: Quel que soit le réglage par le bouton distance, la plus grande portée de détection ne peut pas être traitée comme une zone de détection normale.

Lorsque l’émetteur détecteur de mouvement LU 101/115 HF ne fonctionne pas normalement, vérifier les problèmes éventuels et consulter les solutions suggérées dans le tableau suivant qui vous aideront à résoudre le problème.

Problème Cause éventuelle Solution La LED de l’émetteur LU 101/115 HF ne s’allume pas.

1. Pile faible ou pile mal

insérée. Pas d’alimentation électrique

1. S'assurer que la pile est

assez chargée et que cette dernière est correctement insérée. Le récepteur ne reçoit pas de signaux.

1. Réglage de canaux

différent entre l’émetteur et le récepteur

1. S'assurer que les canaux

de l’émetteur et du récepteur sont réglés sur les mêmes canaux.

champ de la portée utile.

2. S'assurer que l’émetteur

et le récepteur se trouvent dans le champ de la portée utile.

EXTENSION DE LÕEMETTEUR LU 101/115 HF

L’émetteur LU 101/115 HF est entièrement compatible avec d’autres produits HF Theben dont la fréquence est à 433.92 MHz, ce qui permet à l’utilisateur d’intégrer plusieurs appareils HF Theben. Il est possible d’établir un réseau d’émetteurs et de récepteurs spécifiques pour la maison, le bureau, les petits commerces ou l’usine. Se référer au tableau suivant avec quelques illustrations des combinaisons types entre l’émetteur LU 101/115 HF et un récepteur THEBEN. Émetteur Récepteur LU 101/115 HF Détecteur de mouvement HF REC 100 HF Récepteur HF Extérieur / intérieur 10 A HOMOLOGATION Remarques:

1. Les produits HF THEBEN peuvent être vendus dans tous les pays de

l’UE et de l’AELE. 2. L’émetteur respecte les exigences essentielles de sécurité et de radiofréquence conformément aux directives CE (DBT & CEM) et R & TTE. Manuale_LU101_115HF
