LU 112 - Interrupteur automatique THEBEN - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Interrupteur crépusculaire programmable
Plage de réglage de luminosité	2 à 35 lux
Réglage de la luminosité maximale	35 à 2000 lux
Fonction jour-soir-nuit	Automatique selon luminosité
Commande de l'éclairage	Escalier et éclairage numéro de maison
Temporisation intégrée	Environ 80 secondes
Type de contrôle	Potentiomètre rotatif
Interruption programmée	Oui, par horloge de contact
Plage horaire d'interruption	23h00 à 5h00
Signalisation	Voyant lumineux
Possibilité de scellement	Oui
Alimentation	Non précisé
Type de montage	Non précisé
Protection contre les surtensions	Non précisé
Utilisation recommandée	Éclairage extérieur et intérieur
Réglage de la sensibilité	Réglable par potentiomètre

FOIRE AUX QUESTIONS - LU 112 THEBEN

Qu'est-ce que le THEBEN LU 112 ?

Le THEBEN LU 112 est un relais de temporisation utilisé pour contrôler des circuits électriques avec des fonctions de temporisation.

Comment installer le THEBEN LU 112 ?

Pour installer le THEBEN LU 112, suivez les instructions du manuel d'utilisation, en vous assurant de couper l'alimentation électrique avant de procéder à l'installation.

Quels sont les réglages disponibles sur le THEBEN LU 112 ?

Le THEBEN LU 112 offre plusieurs réglages de temporisation, incluant des délais de 0,1 seconde à 30 minutes selon le modèle.

Que faire si le THEBEN LU 112 ne s'allume pas ?

Vérifiez si l'alimentation électrique est correctement connectée et si le dispositif n'est pas en mode de protection. Assurez-vous également que le fusible n'est pas grillé.

Comment modifier le temps de temporisation sur le THEBEN LU 112 ?

Utilisez le potentiomètre de réglage situé sur le devant du dispositif pour ajuster le temps de temporisation selon vos besoins.

Le THEBEN LU 112 est-il compatible avec toutes les tensions ?

Le THEBEN LU 112 est conçu pour fonctionner avec des tensions spécifiques, généralement entre 12 V et 230 V. Veuillez vérifier les spécifications du modèle pour plus de détails.

Que faire si le relais s'enclenche de manière aléatoire ?

Cela peut être dû à des fluctuations de tension ou à des interférences. Assurez-vous que les connexions sont sécurisées et que le relais est installé correctement.

Comment réinitialiser le THEBEN LU 112 ?

Pour réinitialiser le THEBEN LU 112, déconnectez-le de l'alimentation pendant quelques secondes, puis reconnectez-le.

Où puis-je trouver le manuel d'utilisation du THEBEN LU 112 ?

Le manuel d'utilisation peut être téléchargé sur le site officiel de THEBEN ou auprès de votre revendeur local.

Le THEBEN LU 112 peut-il être utilisé à l'extérieur ?

Le THEBEN LU 112 est conçu pour une utilisation en intérieur. Pour une utilisation extérieure, assurez-vous d'utiliser un boîtier approprié pour le protéger des intempéries.

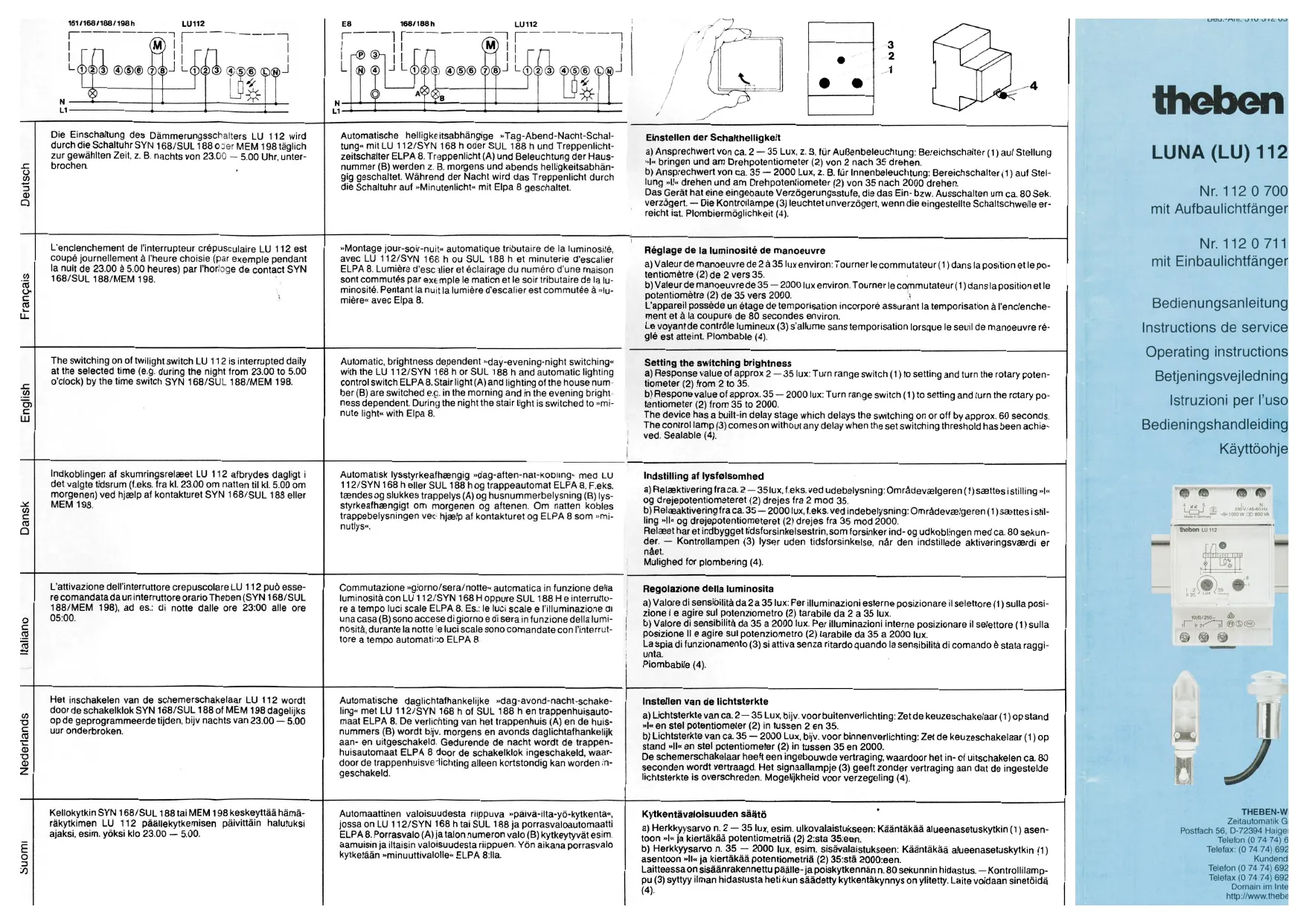

MODE D'EMPLOI LU 112 THEBEN

2) Valeur de manoeuvre de 2 à 35 lurenviron: Tourner lecommutateur (1) dans la position etle po-

Montage Montage sur rail din symétri-

Montage en sailie avea cache- bomes référence no 907 D 050 Montage de la cellule photo-électrique La cellule photo-électrique doit être montée sur le mur extérieur d'un bâtiment, sur un poteau ou autre. Dans le cas de l'éclairage de routes, la fenêtre d'entrée de la lumière doit être dirigée autant que possible vers l'est et, dans la cas de l'éclairage de devantu- res ou de l'éclairage d'usines, elle doit être dirigée autant que possible vers le nord. La liaison entre la cellule phote electrique et l'appareil doit être réalisée à l'aide c'un cabie à deux conducteurs dont la longueur doit être de 100 mètres maximum. Ne pas mettre en parallèle avec des circuits pour courant for. europäischen Richtinien 73/23/EWG {Niederspannungsrichtinie) und 89/336/EWG (EMV-Richtinie) über ein. Werden die Schaltuhren mit anderen Geräten in einer Anlage ver- wendet, so ist darauf zu achien, daB die gesamte Anlage keine Funk: stérung verursacht. Sicherheitshinweis: Der AnschluB und die Montage elektischer Gerâte dürlen nur durch eine Elektrofachkraft erfolgen. Eingritte und Veränderungen am Gerät führen zum Erëschen des Garantieanspruches. Die nationalen Vorschrflen und die jeweils guit- gen Sicherheïtsbestimmungen sind zu beachten. 6 A/250 V-. cos 0 = 08 Giühlampentast 1000 W Halogenlampen (230 V-): 1000 W Leuchtstoflampen: unkompensiertreinenkompensiert 800 w parallekompensien 200W Duoschaltung 800 W Bei Hochdruckdampllampen Schaltschütz vermender Les interrupteurs horaires sont con- formes aux directives européennes 7A/2ICEE (directives basse tension) et 89/336/CEE (directives CEM). S'il font partie d'une installation compor- tant d'autres appareils, i faut veiller à ce que l'ensemble de l'installation ne génère aucune perturbation électro- magnétique.

INSTRUCTIONS DE MONTAGE

Règlements de sécurité: Le branchement et le montage d'appareils électriques ne peu- vent ètre effectués que par des électriciens qualtiés. Toute modification ou intervention faite sur l'appareil provoque l'annulation de la garantie. Les prescriptions nationales et les prescriptions concemant la sécurité dans. votre pays sont à respecter. Puissance de coupure: 10 A/250 V-, cos @ 6 A/250 V-. cos 9 Puissance de l'ampoule: 1000 W Lampes halogenes (230 v-) 1000 w Lampes {luorescentes: non compensées, compensées en serie 900 W compensées en parallèle 200 W couplage en duo” 800 pour les lampes haute pression, uiliser un contacteur ‘de couplage English Assembly Assembly on the distributing rod (mounting rail) Structural assembly with clamp cover identification code
