Type de produit	Contrôleur de bâtiment EIB/KNX (module de base)
Dimensions	45 × 72 × 60 mm (4 modules)
Alimentation	230V ±10%, 50 Hz, consommation < 2,5 VA ; alimentation bus < 8 mA (JMG 4S)
Nombre de canaux	4 canaux de sortie relais
Type de sortie	Contacts à fermeture, sans potentiel (AgSnO₂)
Pouvoir de coupure	3 A, cos φ = 1
Température de fonctionnement	-5°C à +45°C
Indice de protection	IP20
Affichage	LED montée/descente pour chaque canal
Fonctions principales	Commande de stores, volets roulants, marquises, lucarnes ; objet central montée/descente ; 3 objets de sécurité ; comportement en cas de panne bus ; fonction copie ; commande manuelle sans tension bus
Connexion bus	Bornes de bus
Possibilités d'extension	JME 4S pour 4 à 12 stores
Entretien	Nettoyer avec un chiffon sec
Sécurité	Fonctions de sécurité configurables individuellement ; réaction en cas de panne bus et retour secteur

FOIRE AUX QUESTIONS - JMG 4S EIB-KNX THEBEN

Quelle est la tension d'alimentation du JMG 4S EIB-KNX ?

Le module fonctionne sous une tension de 230V ±10%, 50 Hz, avec une consommation inférieure à 2,5 VA. L'alimentation par le bus (JMG 4S uniquement) consomme moins de 8 mA.

Combien de canaux de sortie possède-t-il ?

Le JMG 4S dispose de 4 canaux de sortie, chacun avec un contact sans potentiel pour la montée et un pour la descente, permettant de commander jusqu'à 4 stores ou volets roulants.

Peut-on commander des chauffages avec ce module ?

Oui, le module peut être configuré en mode commutation, ce qui permet de piloter des charges commutables comme des chauffages, en plus de la commande de stores. Cela offre une flexibilité dans la gestion du bâtiment.

Comment effectuer une commande manuelle ?

Chaque canal possède un bouton manuel pour la montée et un pour la descente. La commande manuelle fonctionne même sans tension de bus, ce qui est pratique pour les essais d'installation.

Que se passe-t-il en cas de panne de bus ?

Le module peut être configuré pour réagir de manière spécifique en cas de panne de bus. Un objet de sécurité permet de définir la position souhaitée (montée, descente, arrêt) pour chaque entraînement, aussi bien au début qu'à la fin de l'état de sécurité.

Quelles sont les dimensions du boîtier ?

Le boîtier mesure 45 × 72 × 60 mm et occupe 4 modules (largeur 45 mm). Il est conçu pour un montage sur rail DIN.

Quel type de contact est utilisé pour les sorties ?

Les sorties utilisent des contacts à fermeture en AgSnO₂ (argent-étain-oxyde), sans potentiel, avec un pouvoir de coupure de 3 A sous cos φ = 1.

Y a-t-il un affichage de l'état des sorties ?

Oui, chaque canal dispose de DEL (diodes électroluminescentes) pour indiquer l'état de montée et de descente, permettant une vérification visuelle rapide.

Peut-on étendre le nombre de stores ?

Oui, grâce à l'appareil d'extension JME 4S, il est possible de piloter de 4 à 12 stores au total, en combinant plusieurs modules.

Quelle est la consommation électrique totale ?

La consommation est inférieure à 2,5 VA pour la partie puissance, et inférieure à 8 mA pour l'alimentation par le bus. Cette faible consommation est idéale pour les installations KNX.

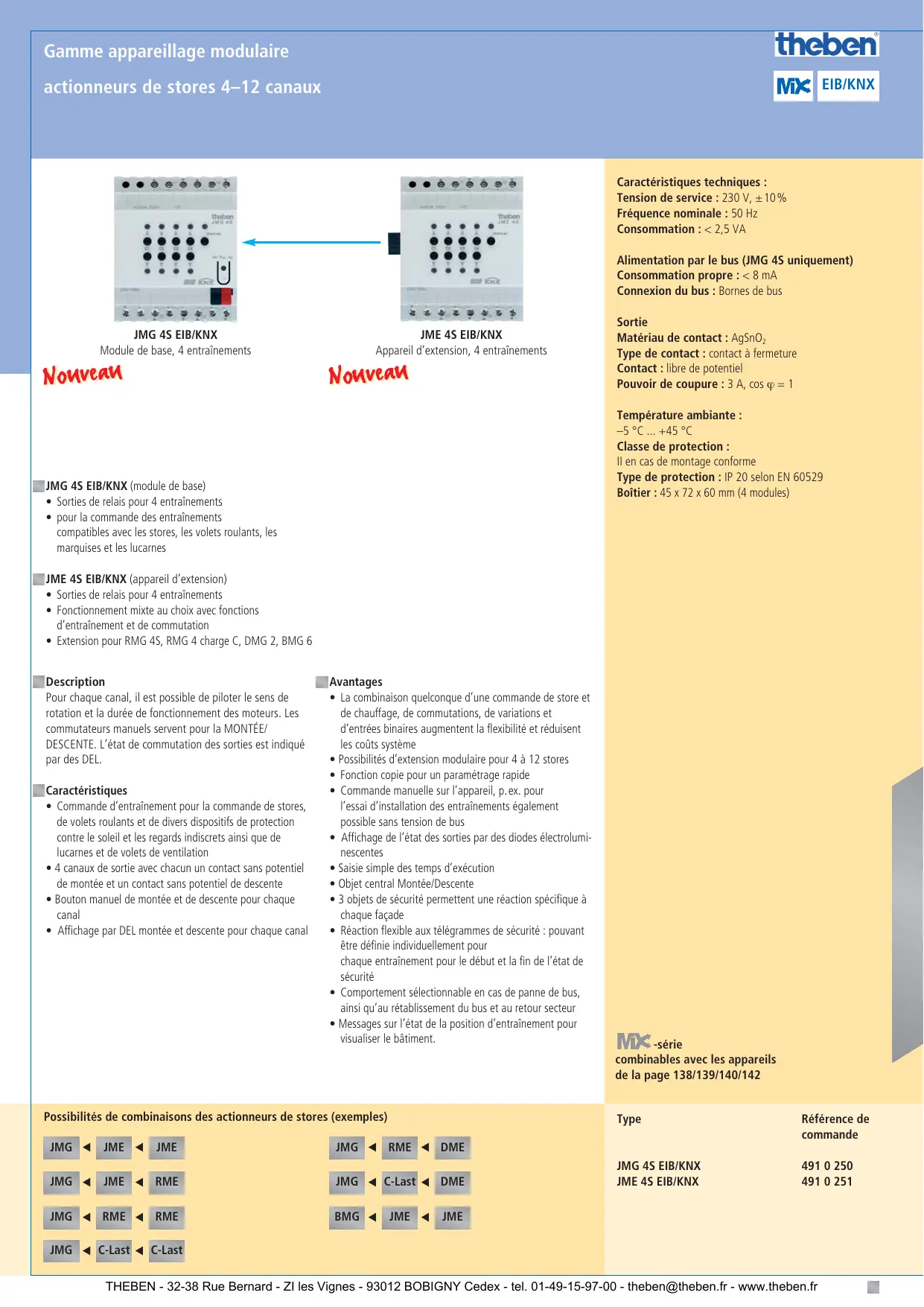

MODE D'EMPLOI JMG 4S EIB-KNX THEBEN

Appareil d'extension, 4 entrainements

JMG 4S EIB/knx (module de base)

• Sorties de relais pour 4 entraînements
• pour la commande des entraînements compatibles avec les stores, les volets roulants, les marquises et les lucarnes

JME 4S EIB/knx (appareil d'extension)

• Sorties de relais pour 4 entraînements
• Fonctionnement mixte au choix avec fonctions d'entraînement et de commutation
• Extension pour RMG 4S, RMG 4 charge C, DMG 2, BMG 6

Description

Pour chaque canal, il est possible de piloter le sens de rotation et la durée de fonctionnement des moteurs. Les commutateurs manuels seront pour la MONTÉE/DESCENTE. L'état de commutation des sorties est indiqué par des DEL.

Caractéristiques

Commande d'entraînement pour la commande de stores, de volets roulants et de divers dispositifs de protection contre le soleil et les regards indiscrets ainsi que de lucarnes et de volets de ventilation - 4 canaux de sortie avec chacun un contact sans potentiel de montée et un contact sans potentiel de descente - Bouton manuel de montée et de descente pour chaque canal - Affichage par DEL montée et descente pour chaque canal

Avantages

• La combinaison quelconque d'une commande de store et de chauffage, de commutations, de variations et d'entrées binaires augmente la flexibilité et réduit les coûts système.
• Possibilités d'extension modulaire pour 4 à 12 stores
• Fonction copie pour un paramétrage rapide Commande manuelle sur l'appareil, p. ex. pour l'essai d'installation des entraînements également possible sans tension de bus
• Affichage de l'état des sorties par des diodes électroluminescentes
• Saisie simple des temps d'exécution
• Objet central Montée/Descente
• 3 objets de sécurité permettent une réaction spécifique à chaque façon
• Réaction flexible aux télégrammes de sécurité : pouvant être définie individuellement pour chaque entrainement pour le début et la fin de l'état de sécurité
• Comportement sélectionnable en cas de panne de bus, ainsi qu'au rétablissement du bus et au retour secteur
• Messages sur l'état de la position d'entraînement pour visualiser le.

Caractéristiques techniques

Tension de service: 230V, ± 10%

Fréquence nominale : 50 Hz

Consommation: < 2,5VA

Alimentation par le bus (JMG 4S uniquement)

Consommation propre: < 8 mA

Connexion du bus : Bornes de bus

Sortie

Matériau de contact: AgSnO₂

Type de contact: contact à fermeture

Contact: libre de potentiel

Pouvoir de coupure: 3A, cos φ = 1

-5°C... +45°C

Classe de protection :

En cas de montage conforme

Type de protection : IP 20 selon EN 60529

Boitier: 45 × 72 × 60 mm (4 modules)
