Type de produit	Actionneur de stores EIB/KNX 4 canaux 24 VDC
Marque	THEBEN
Modèle	JMG 4 24VDC EIB-KNX
Catégorie	Contrôleur de bâtiment EIB/KNX
Dimensions (H × L × P)	45 × 105 × 60 mm
Poids	450 g
Alimentation (bus)	24 VDC (EIB/KNX bus), consommation ≤ 8 mA
Alimentation (secteur)	230 V/240 V, ±10 %, 50 Hz, consommation propre max. 4 VA
Circuits de charge (moteurs)	24 VDC, 5 A par canal
Nombre de canaux	4 (extensible à 8 avec module d'extension JME)
Type de contact	AgNi, puissance de commutation 5 A/24 VDC, 5 A/12 VDC
Température ambiante	-5 °C à +45 °C
Classe de protection	II (après montage conforme)
Indice de protection	IP 20
Fonctions principales	Commande de stores intérieurs, pare-soleils, volets roulants, lucarnes, clapets de ventilation ; commande manuelle sans bus ; programmation de positions ; 8 objets de sécurité
Extension modulaire	Oui, via module JME 4 24VDC EIB-KNX (réf. 490 0 254)
Référence de commande	490 0 253 (module de base)
Entretien et nettoyage	Déconnecter l'alimentation avant nettoyage ; utiliser un chiffon sec et non pelucheux
Sécurité	Installation par un professionnel ; ne pas ouvrir le boîtier ; respecter les normes électriques
Pièces détachées et réparabilité	Aucune pièce détachable ; en cas de dysfonctionnement, remplacer l'appareil

FOIRE AUX QUESTIONS - JMG 4 24VDC EIB-KNX THEBEN

Quelle est la différence entre le module de base JMG et le module d'extension JME ?

Le module de base JMG 4 24VDC (réf. 490 0 253) contrôle jusqu'à 4 stores. Le module d'extension JME 4 24VDC (réf. 490 0 254) permet d'ajouter 4 canaux supplémentaires, pour un total de 8 stores.

Ce produit est-il compatible avec le système KNX ?

Oui, il s'agit d'un actionneur EIB/KNX certifié, conçu pour fonctionner sur un bus KNX standard (24 VDC).

Puis-je commander les stores manuellement sans raccordement au bus ?

Oui, chaque module dispose d'une commande manuelle intégrée permettant de monter/descendre les stores directement, sans nécessiter le bus.

Quelle est la tension d'alimentation pour les moteurs ?

Les sorties moteur fournissent du 24 VDC avec un courant maximal de 5 A par canal.

Comment programmer les positions des stores ?

La programmation s'effectue via le logiciel ETS (Engineering Tool Software) dédié au KNX, avec une base de données produit fournie par THEBEN.

Quels types de dispositifs peuvent être contrôlés ?

Stores intérieurs, pare-soleils, volets roulants, marquises, lucarnes et clapets de ventilation, y compris les stores à lamelles.

Que faire si un store ne répond plus ?

Vérifiez l'alimentation secteur (230 V) et la connexion bus. Utilisez la commande manuelle pour tester le canal. Si le problème persiste, consultez la notice ou contactez un installateur.

Quelle est l'extension maximale possible ?

Avec un module de base et un module d'extension, vous pouvez piloter jusqu'à 8 stores indépendants.

Ce module est-il protégé contre les surcharges ?

Oui, les contacts AgNi supportent jusqu'à 5 A. La protection thermique est assurée par le dimensionnement. En cas de défaut, le module se met en sécurité (objet sécurité).

Puis-je installer ce module moi-même ?

L'installation doit être réalisée par un électricien qualifié conformément aux normes en vigueur, car il s'agit d'un appareil connecté au réseau 230 V.

MODE D'EMPLOI JMG 4 24VDC EIB-KNX THEBEN

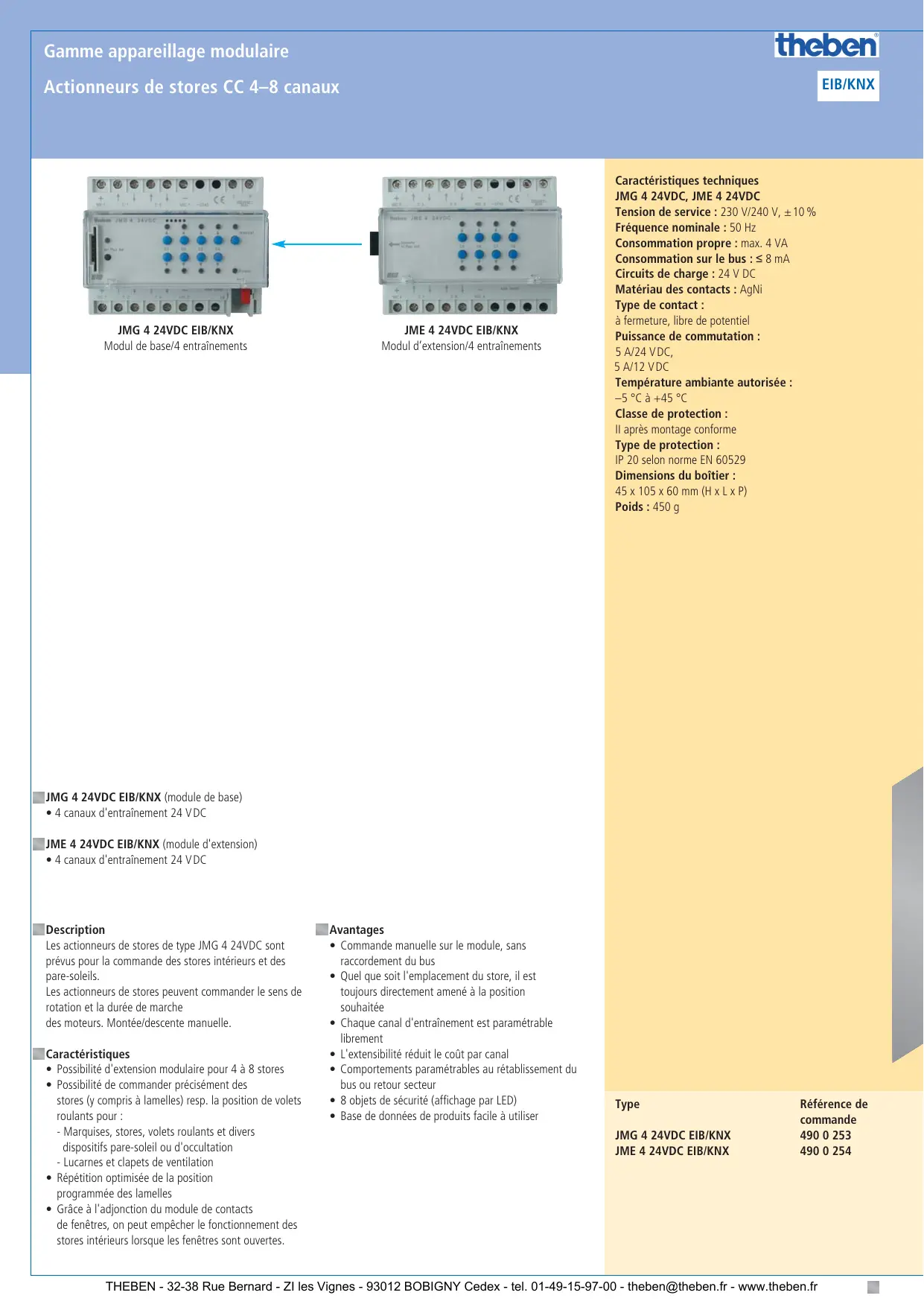

JMG 4 24VDC EIB/KNX (module de base) - 4 canaux d'entraînement 24 VDC JME 4 24VDC EIB/KNX (module d'extension) - 4 canaux d'entraînement 24 VDC

Description

Les actionneurs de stores de type JMG 4 24VDC sont prévus pour la commande des stores intérieurs et des pare-soleils.

Les actionneurs de stores peuvent commander le sens de rotation et la durée de marche des moteurs. Montée/descente manuelle.

Caractéristiques

• Possibilité d'extension modulaire pour 4 à 8 stores
• Possibilité de commander précisément des stores (y compris à lamelles) resp. la position de volets roulants pour :
• Marquises, stores, volets roulants et divers dispositifs pare-soleil ou d'occultation
• Lucarnes et clapets de ventilation
• Répartition optimisée de la position programmée des lamelles
• Grâce à l'adjonction du module de contacts de fenêtres, on peut empêcher le fonctionnement des stores intérieurs lorsque les fenêtres sont ouvertes.

Avantages

Commande manuelle sur le module, sans raccordement du bus - Quel que soit l'emplacement du store, il est always directement amené à la position souhaitée. - Chaque canal d'entraînement est paramétrable librement L'extensibilité réduit le coût par canal - Comportements paramétrables au rétablissement du bus ou retour secteur - 8 objets de sécurité (affichage par LED) - Base de données de produits facile à utiliser

Caractéristiques techniques

JMG 4 24VDC, JME 4 24VDC

Tension de service : 230 V/240 V, ±10 %

Fréquence nominale : 50 Hz

Consommation propre : max. 4 VA

Consommation sur le bus: ≤ 8 mA

Circuits de charge : 24 V DC

Matériau des contacts : AgNi

Type de contact :

Puissance de commutation :

5 A/24 VDC,

5A/12VDC

Température ambianté autorisée :

-5°C à +45°C

Classe de protection :

Il après montage conforme

Type de protection :

IP 20 selon norme EN 60529

Dimensions du boîtier :

45 × 105 × 60 mm( H × L × P)

Poids:450g

Type

Référence de

commande

490 0 253

490 0 254
