JME 4 24VDC EIB-KNX - Contrôleur de bâtiment EIB/KNX THEBEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Actionneur de stores pour bus EIB/KNX
Marque	THEBEN
Modèle	JME 4 24VDC EIB-KNX (module d'extension)
Catégorie	Contrôleur de bâtiment EIB/KNX
Nombre de canaux	4 canaux d'entraînement 24 VDC
Tension de service	230 V/240 V ±10 %, 50 Hz
Consommation propre	max. 4 VA
Consommation sur le bus	≤ 8 mA
Circuits de charge	24 V DC
Puissance de commutation	5 A/24 VDC, 5 A/12 VDC
Température ambiante admissible	-5 °C à +45 °C
Classe de protection	II (après montage conforme)
Type de protection	IP 20 (EN 60529)
Dimensions du boîtier (H × L × P)	45 × 105 × 60 mm
Poids	450 g
Fonctions principales	Commande de stores intérieurs et pare-soleils, montée/descente manuelle, commande précise des lamelles, positionnement des volets roulants, extension modulaire, paramétrage libre par canal, objets de sécurité (8, affichage LED), base de données produit facile
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux. Ne pas utiliser de produits abrasifs ou de solvants.
Pièces détachées et réparabilité	Contacter le service après-vente THEBEN. L'appareil n'est pas réparable par l'utilisateur.
Consignes de sécurité	Respecter les tensions nominales. Montage uniquement par un professionnel. Débrancher avant intervention. Utiliser exclusivement des moteurs 24 V DC.

FOIRE AUX QUESTIONS - JME 4 24VDC EIB-KNX THEBEN

Comment installer le module d'extension JME 4 24VDC EIB-KNX ?

L'installation doit être effectuée par un électricien qualifié. Le module se monte sur rail DIN. Raccordez l'alimentation 230 V et le bus EIB/KNX. Les sorties moteur 24 V DC se connectent aux stores. Consultez la notice pour le schéma de câblage.

Puis-je utiliser cet actionneur avec des stores à lamelles ?

Oui, il permet une commande précise des stores à lamelles, y compris le réglage de l'angle des lamelles et la position de fin de course.

Comment effectuer une commande manuelle sans bus ?

Le module dispose d'une commande manuelle locale. Appuyez sur les boutons correspondants pour monter/descendre ou ouvrir/fermer les stores, sans nécessité de connexion bus.

Quelle est la différence entre JMG 4 et JME 4 ?

Le JMG 4 est le module de base (4 canaux), le JME 4 est le module d'extension permettant d'ajouter 4 canaux supplémentaires pour un total de 8 stores. Ils se combinent modulairement.

Puis-je connecter des contacts de fenêtre ?

Oui, grâce au module de contacts de fenêtres (en option), l'actionneur empêche le fonctionnement des stores lorsque les fenêtres sont ouvertes, pour éviter tout dommage.

Comment paramétrer le comportement après retour secteur ?

Utilisez le logiciel de paramétrage ETS (Engineering Tool Software) pour définir les comportements après rétablissement du bus ou retour secteur. Chaque canal est paramétrable indépendamment.

Quels sont les objets de sécurité disponibles ?

8 objets de sécurité sont intégrés, avec affichage par LED. Ils permettent de réagir à des événements comme alarmes, vent, pluie, etc. Les comportements sont paramétrables via ETS.

L'appareil est-il compatible avec tous les moteurs 24 V DC ?

Il est conçu pour commander des moteurs 24 V DC de stores, volets roulants, lucarnes, etc. La puissance de commutation est de 5 A/24 VDC. Vérifiez la compatibilité électrique de vos moteurs.

Comment nettoyer le boîtier ?

Utilisez un chiffon sec et propre. N'utilisez jamais de nettoyants agressifs, de solvants ou d'eau. Débranchez l'alimentation avant le nettoyage.

Que faire en cas de dysfonctionnement ?

Vérifiez l'alimentation et les connexions bus. Consultez la notice. Si le problème persiste, contactez le service après-vente THEBEN. L'appareil ne contient pas de pièces réparables par l'utilisateur.

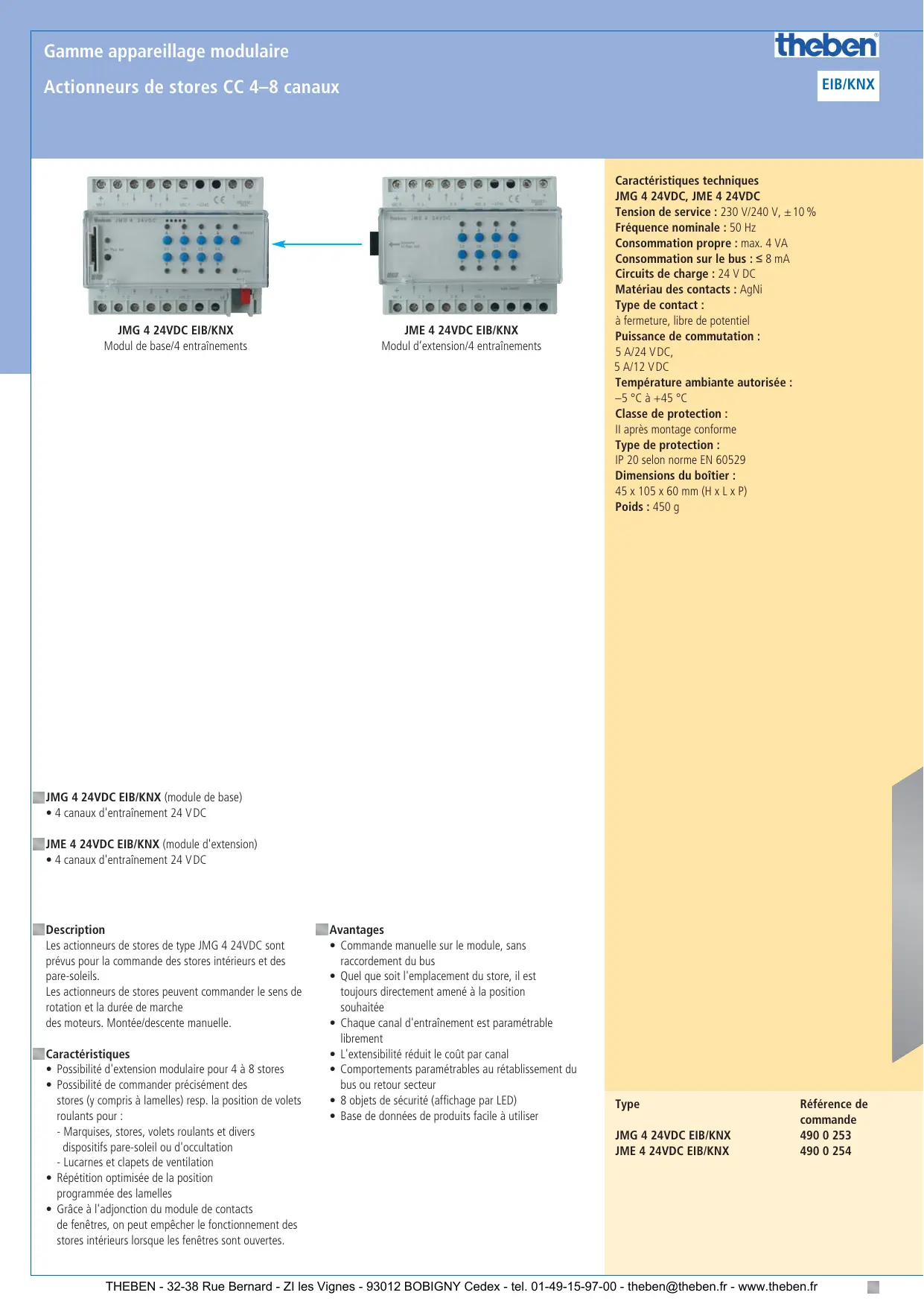

MODE D'EMPLOI JME 4 24VDC EIB-KNX THEBEN

JMG 4 24VDC EIB/KNX (module de base) - 4 canaux d'entraînement 24 VDC JME 4 24VDC EIB/KNX (module d'extension) - 4 canaux d'entraînement 24 VDC

Description

Les actionneurs de stores de type JMG 4 24VDC sont prévus pour la commande des stores intérieurs et des pare-soleils.

Les actionneurs de stores peuvent commander le sens de rotation et la durée de marche des moteurs. Montée/descente manuelle.

Caractéristiques

• Possibilité d'extension modulaire pour 4 à 8 stores
• Possibilité de commander précisément des stores (y compris à lamelles) resp. la position de volets roulants pour :
• . Lucarnes et clapets de ventilation.
• Répartition optimisée de la position programmée des lamelles
• Grâce à l'adjonction du module de contacts de fenêtres, on peut empêcher le fonctionnement des stores intérieurs lorsque les fenêtres sont ouvertes.

Avantages

Commande manuelle sur le module, sans raccordement du bus - Quel que soit l'emplacement du store, il est always directement amené à la position souhaitée. - Chaque canal d'entraînement est paramétrable librement L'extensibilité réduit le coût par canal - Comportements paramétrables au rétablissement du bus ou retour secteur - 8 objets de sécurité (affichage par LED) - Base de données de produits facile à utiliser

Caractéristiques techniques

JMG 4 24VDC, JME 4 24VDC

Tension de service : 230 V/240 V, ±10 %

Fréquence nominale : 50 Hz

Consommation propre : max. 4 VA

Consommation sur le bus: ≤ 8 mA

Circuits de charge : 24 V DC

Matériau des contacts : AgNi

Type de contact :

Puissance de commutation :

5 A/24 VDC,

5A/12VDC

Température ambianté autorisée :

-5°C à +45°C

Classe de protection :

Il après montage conforme

Type de protection :

IP 20 selon norme EN 60529

Dimensions du boîtier :

45 × 105 × 60 mm( H × L × P)

Poids:450g

Type

Référence de

commande

490 0 253

490 0 254
