HMT 6 EIB-KNX - Contrôleur de bâtiment EIB/KNX THEBEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Actionneur de chauffage à 6 canaux pour servomoteurs thermiques
Marque	THEBEN
Modèle	HMT 6 EIB-KNX
Catégorie	Contrôleur de bâtiment EIB/KNX
Dimensions (H×L×P)	70 × 75 × 302 mm
Poids	1700 g
Alimentation	230 V AC / 24 V DC (transformateur incorporé)
Type de protection	IP 20 (après montage conforme)
Classe de protection	II (après montage conforme)
Nombre max. de servomoteurs	13
Grandeur de commande	Continue ou tout ou rien
Programmes de chauffage	2 optionnels
Mode été	Oui (empêche chauffage intempestif, dégommage paramétrable)
Mode secours	Comportement paramétrable en cas de panne bus ou thermostat
Surveillance cyclique	De la grandeur de commande (surveillance régulateur)
Déverrouillage automatique	Des servomoteurs thermiques après mise en marche
Commande de chaudière	Intégration via grandeur de commande maximale
Raccordement servomoteurs	Bornes sans vis, basse tension SELV 24 V
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser d'eau
Pièces détachées	Servomoteur ALPHA 4 EIB/KNX 24 V~ (réf. 907 0 439)

FOIRE AUX QUESTIONS - HMT 6 EIB-KNX THEBEN

Comment raccorder les servomoteurs à l'actionneur HMT 6 ?

Les servomoteurs (24 V) se raccordent sur les bornes sans vis prévues. Utilisez des câbles de section 0,5 à 1,5 mm² (massifs) ou 1,0 à 1,5 mm² (avec manchons).
Le nombre maximal de servomoteurs est de 13.

Que faire en cas de panne du bus KNX ou du thermostat ?

L'actionneur dispose d'un mode secours paramétrable. Vous pouvez définir le comportement souhaité (par exemple, une valeur de commande fixe) dans les paramètres de l'appareil.

Comment configurer le mode été pour éviter le chauffage intempestif ?

Le mode été est activé via des objets de communication. Il empêche le chauffage en été et permet une fonction de dégommage des vannes paramétrable pour éviter qu'elles ne restent bloquées.

Quelle est la tension d'alimentation nécessaire ?

L'appareil fonctionne sous 230 V AC pour l'alimentation principale et 24 V DC pour les servomoteurs. Le transformateur est incorporé.

Combien de servomoteurs peut-on connecter au maximum ?

Vous pouvez connecter jusqu'à 13 servomoteurs (24 V) sur un HMT 6.

Quel type de montage est recommandé ?

Le boîtier est conçu pour un montage direct sur paroi ou sur rail DIN, idéalement dans un répartiteur de chauffage. Assurez-vous d'atteindre la classe de protection IP20 après montage.

Comment optimiser la consommation d'énergie avec cet actionneur ?

L'appareil récapitule les grandeurs de commande de tous les canaux et les transmet à la commande de chaudière, permettant d'ajuster la température de départ. Cela peut générer des économies d'énergie allant jusqu'à 30 %.

Quelle est la fonction de surveillance cyclique ?

La surveillance cyclique vérifie en permanence la grandeur de commande (régulateur). Si celle-ci est absente ou erronée, l'actionneur peut réagir selon le paramétrage choisi.

Où trouver des pièces de rechange, notamment les servomoteurs ?

Les servomoteurs compatibles sont les ALPHA 4 EIB/KNX 24 V~ (réf. 907 0 439). Vous pouvez les commander auprès de votre revendeur THEBEN ou sur le site officiel.

L'appareil peut-il être utilisé avec des servomoteurs 230 V ?

Non, l'actionneur est conçu pour des servomoteurs 24 V (très basse tension de sécurité SELV). L'utilisation de servomoteurs 230 V n'est pas supportée.

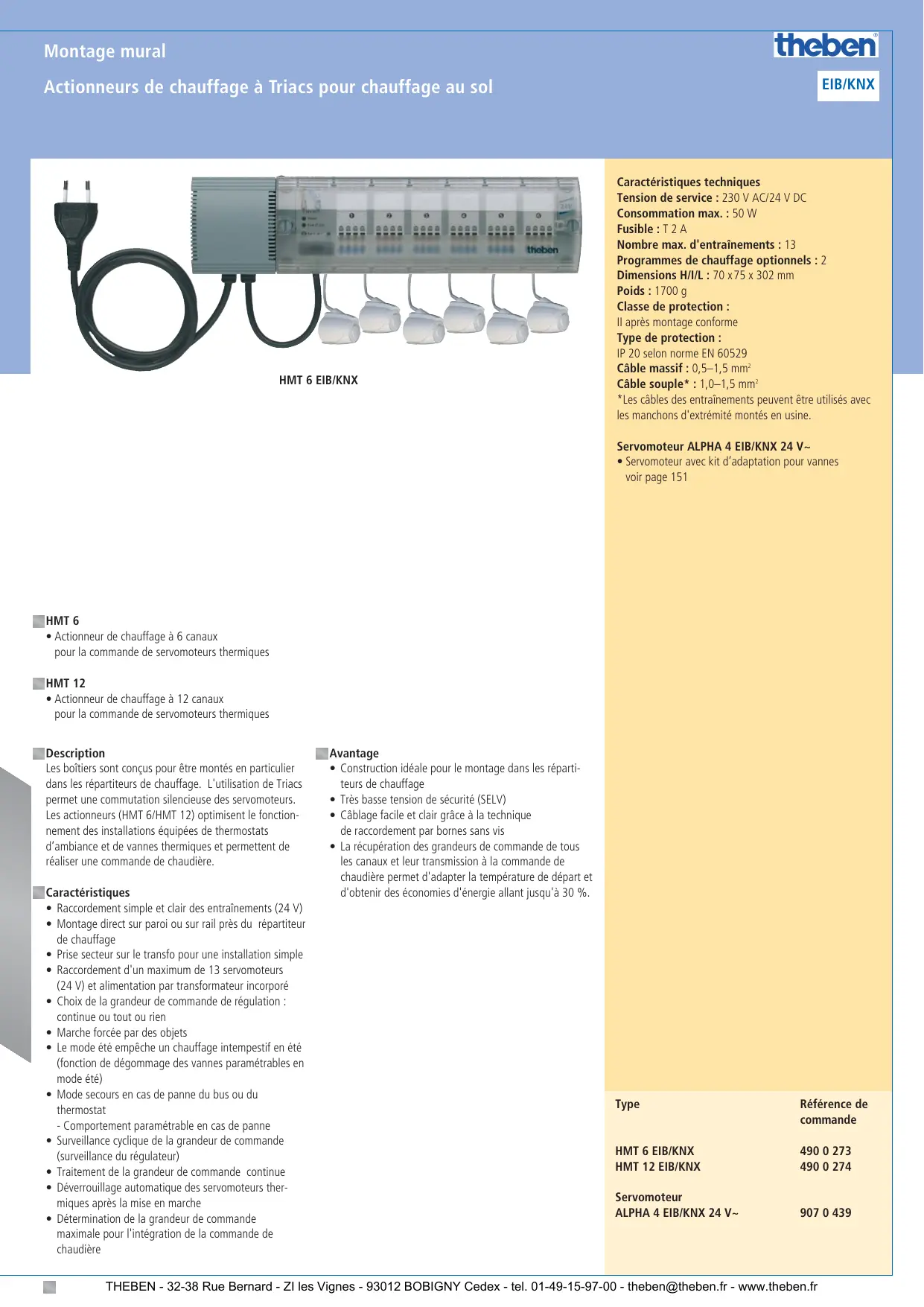

MODE D'EMPLOI HMT 6 EIB-KNX THEBEN

Actionneur de chauffage à 6 canaux pour la commande de servomoteurs thermiques

HMT12

• Actionneur de chauffage à 12 canaux pour la commande de servomoteurs thermiques

Description

Les boîtiers sont conçus pour être montés en particulier dans les répartiteurs de chauffage. L'utilisation de Triacs permet une commutation silencieuse des servomoteurs. Les actionneurs (HMT 6/HMT 12) optimisent le fonctionnement des installations équipées de thermostat d'ambiance et de vannes thermiques et permettent de réaliser une commande de chaudière.

Caracteristiques

Raccordement simple et clair des entraînements (24 V) - Montage direct sur paroi ou sur rail près du répartiteur de chauffage - Prise secteur sur le transfo pour une installation simple Raccordement d'un maximum de 13 servomoteurs (24 V) et alimentation par transformateur incorporé - Choix de la grandeur de commande de régulation : continue ou tout ou rien Marche forcée par des objets - Le mode est empêche un chauffage intempestif en été (fonction de dégommage des vannes paramétrables en mode été) Mode secours en cas de panne du bus ou du thermostat Comportement paramétrable en cas de panne - Surveillance cyclique de la grandeur de commande (surveillance du régulateur) - Traitement de la grandeur de commande continue - Déverrouillage automatique des servomoteurs thermiques après la mise en marche - Détermination de la grandeur de commande maximale pour l'intégration de la commande de chaudière

Avantage

• Construction idéale pour le montage dans les répartiteurs de chauffage
• Très basse tension de sécurité (SELV) Cablage facile et clair grâce à la technique de raccordement par bornes sans vis
• La récapitulation des grandeurs de commande de tous les canaux et leur transmission à la commande de chaudière permet d'adapter la température de départ et d'obtenir des économies d'énergie allant jusqu'à 30 %.

Caractéristiques techniques

Tension de service : 230 V AC/24 V DC

Nombre max. d'entraînements : 13

Programmes de chauffage optionnels : 2

Dimensions H/I/L: 70 × 75 × 302 ~mm

Poids: 1700 g

Classe de protection :

Il après montage conforme

Type de protection :

IP 20 selon norme EN 60529

Cable massif: 0,5 - 1,5mm²

Cable couple*: 1,0-1,5 mm²

*Les câbles des entraînements peuvent être utilisés avec les manchons d'extrémité montés en urine.

Servomoteur ALPHA 4 EIB/knx 24V~

Servomoteur avec kit d'adaptation pour vannes, voir page 151

Type	Référence de commande

HMT6 EIB/KNX 4900273

HMT 12 EIB/KNX 490 0 274

Servomoteur

ALPHA 4 EIB/KNX 24 V~ 907 0 439
