Type de produit	Module d'extension de variateur EIB/KNX 2 canaux
Marque	THEBEN
Modèle	DME 2 EIB-KNX
Dimensions (L x H x P)	45 x 72 x 60 mm (4 modules)
Alimentation réseau	230 V AC, 50 Hz
Consommation propre	< 0,5 W
Alimentation bus EIB	10 mA (y compris 2 extensions)
Charge minimale	10 W/VA
Nombre de canaux	2
Types de lampes compatibles	Incandescence, halogènes basse et haute tension
Charge maximale symétrique	2 x 300 W/VA
Charge maximale asymétrique	1 x 500 W/VA
Longueur max câbles de charge	100 m
Fusible recommandé	Disjoncteur automatique caractéristique B 16 A
Section des bornes	Rigide 0,5 mm² à 4 mm², avec manchon 0,5 mm² à 2,5 mm²
Température ambiante	-5°C à +45°C
Type de protection	IP20
Fonctions principales	Variation et commutation, identification automatique de charge, diagnostic, comportements paramétrables, commutation manuelle sans bus
Sécurité	Installation conforme dans un boîtier électrique
Entretien	Nettoyer avec un chiffon sec et non pelucheux
Pièces détachées	Aucune pièce détachable par l'utilisateur
Compatibilité	Combinable avec modules DMG, DMB et autres actionneurs de la gamme

FOIRE AUX QUESTIONS - DME 2 EIB-KNX THEBEN

Quelle est la puissance maximale par canal ?

La puissance maximale par canal est de 300 W/VA en configuration symétrique pour les deux canaux. En configuration asymétrique, un canal peut supporter jusqu'à 500 W/VA tandis que l'autre doit être réduit en conséquence (par exemple 400 W/VA et 100 W/VA).

Puis-je combiner plusieurs modules pour obtenir plus de canaux ?

Oui, vous pouvez combiner jusqu'à 3 modules d'extension DME avec un module de base DMG pour obtenir jusqu'à 6 canaux de variation. Les modules d'extension DME sont économiques et permettent de réduire le coût par canal.

Comment utiliser la commutation manuelle ?

Le commutateur manuel permet de mettre en marche, arrêter ou passer en mode BUS, même sans tension de bus. Cela facilite l'installation et le dépannage.

Quels types de lampes puis-je utiliser ?

L'appareil supporte les lampes à incandescence, les lampes halogènes basse tension (via transformateur) et haute tension. Consultez la notice pour les précautions avec les transformateurs.

Que se passe-t-il en cas de panne de bus EIB ?

En cas de panne de bus, le comportement est paramétrable. Vous pouvez définir l'état des canaux (marche, arrêt, dernier état) via le logiciel de paramétrage EIB.

Comment l'appareil identifie-t-il la charge ?

L'identification automatique de la charge détecte le type et la puissance connectée et optimise la variation. Des objets de diagnostic fournissent des informations d'état.

Quelle est la longueur maximale des câbles de charge ?

La longueur maximale des câbles entre le variateur et la charge est de 100 mètres.

Puis-je associer un module DME avec un module DMG ?

Oui, le module d'extension DME 2 peut être librement combiné avec le module de base DMG 2 et le booster DMB 2 pour créer des configurations mixtes de commutation et variation.

Comment paramétrer le comportement après un retour secteur ?

Le comportement au retour secteur ou au rétablissement du bus est paramétrable : vous pouvez choisir que les canaux reprennent leur état précédent, s'allument ou s'éteignent, selon la programmation.

Quelle est la consommation électrique du module DME ?

La consommation propre du module est inférieure à 0,5 W, et l'alimentation du bus EIB nécessite 10 mA (y compris deux extensions).

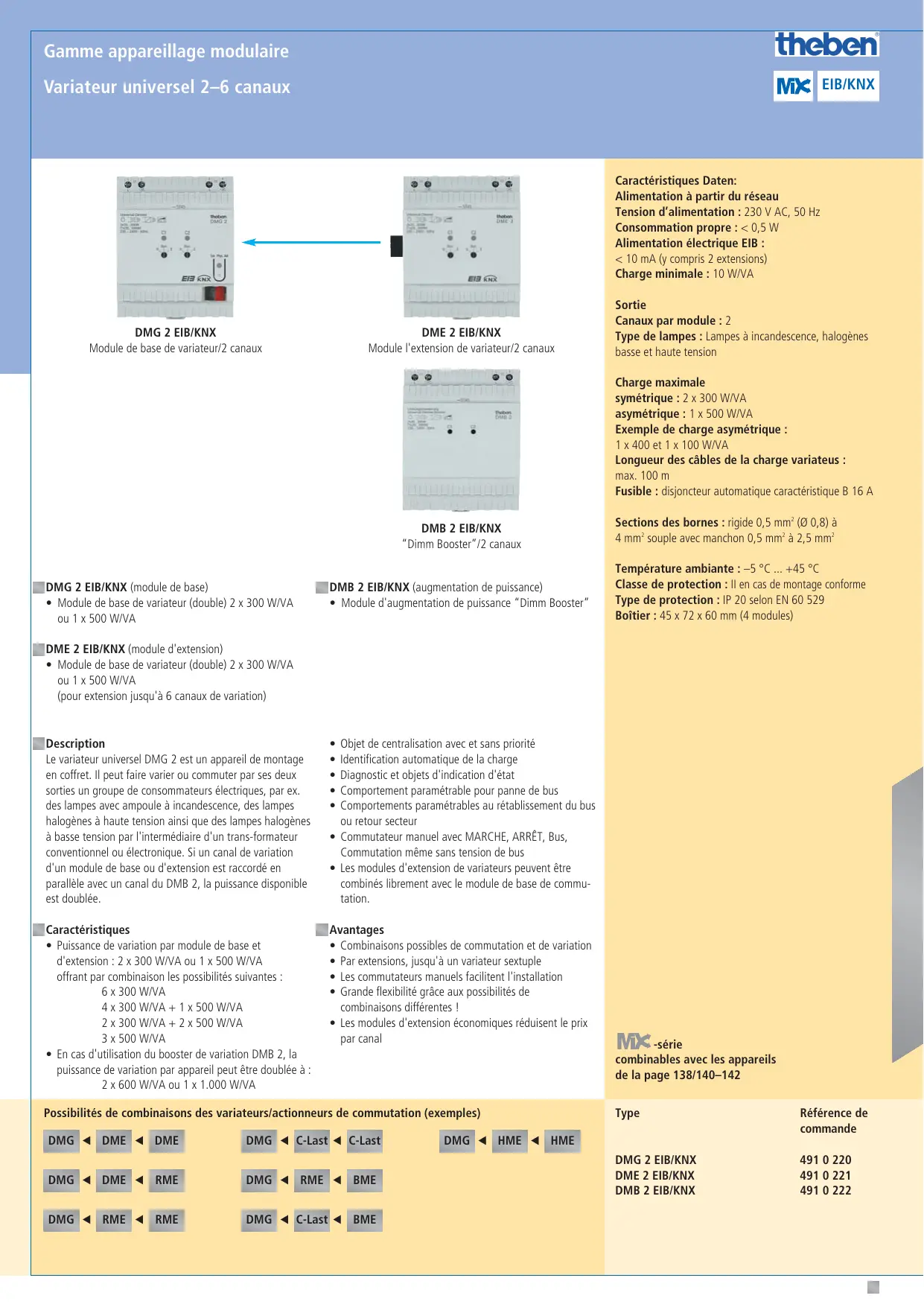

MODE D'EMPLOI DME 2 EIB-KNX THEBEN

DMG 2 EIB/KNX Module de base de variateur/2 canaux

DME 2 EIB/KNX Module d'extension de variateur/2 canaux

DMB 2 EIB/KNX "Dimm Booster"/2 canaux

DMG 2 EIB/KNX (module de base) - Module de base de variateur (double) 2 × 300 W/VA ou 1 × 500 W/VA DME 2 EIB/KNX (module d'extension) - Module de base de variateur (double) 2 x 300 W/VA ou 1 x 500 W/VA (pour extension jusqu'à 6 canaux de variation)

Description

Le variateur universal DMG 2 est un appareil de montage en coffret. Il peut faire varier ou commuter par ses deux sorties un groupe de consommateurs électriques, par ex. des lampes avec ampoule à incandescence, des lampes halogènes à haute tension ainsi que des lampes halogènes à basse tension par l'intermédiaire d'un transformateur conventionnel ou électronique. Si un canal de variation d'un module de base ou d'extension est raccordé en parallèle avec un canal du DMB 2, la puissance disponible est doublée.

Caracteristiques

• Puissance de variation par module de base et d'extension : 2 x 300 W/VA ou 1 x 500 W/VA offrant par combinaison les possibilités suivantes : 6 x 300 W/VA

4 × 300 W/VA + 1 × 500 W/VA

2 × 300 W/VA + 2 × 500 W/VA

3 × 500 W/VA

• En cas d'utilisation du booster de variation DMB 2, la puissance de variation par appareil peut être doublée à : 2 × 600 W/VA ou 1 × 1.000 W/VA

DMB 2 EIB/KNX (augmentation de puissance) - Module d'augmentation de puissance "Dimm Booster"

• Objet de centralisation avec et sans priorité
• Identification automatique de la charge Diagnostic et objets d'indication d'état
• Comportement paramétrable pour panne de bus
• Comportements paramétrables au rétablissement du bus ou retour secteur
• Commutateur manuel avec MARCHE, ARRÊT, BUS, Commutation même sans tension de BUS
• Les modules d'extension de variateurs peuvent être combinés librement avec le module de base de commutation.

Avantages

• Combinaisons possibles de commutation et de variation
• Par extensions, jusqu'à un variateur sextuple
• Les commutateurs manuels facilitent l'installation
• Grande flexibilité grâce aux possibilités de combinaisons différentes!
• Les modules d'extension économiques réduisent le prix par canal

Possibilités de combinaisons des variateurs/actionneurs de commutation (exemples)

DMG

DME

DME

DMG

ast

C-Last

DMG

DMG

DME

RME

DMG

BME

DMG

RME

RME

DMG

BME

Caractéristiques Daten:

Alimentation à partir du réseau

Tension d'alimentation : 230 V AC, 50 Hz

Consommation propre : < 0,5 W

Alimentation électric EIB :

10 mA (y compris 2 extensions)

Charge minimale : 10 W/VA

Sortie

Canaux par module : 2

Type de lampes : Lampes à incandescence, halogènes basse et haute tension

Charge maximale

symétrique: 2 x 300 W/VA

asymétrique : 1 x 500 W/VA

Exemple de charge asymétrique :

1x400W/VA et 1x100W/VA

Longueur des câbles de la charge variateur :

max. 100m

Fusible : disjoncteur automatique caractéristique B 16 A

Sections des bornes : rigide 0,5 mm² (Ø 0,8) à

4mm² couple avec manchon 0,5mm² à 2,5 mm

Température ambiantе: -5^ +45^

Classe de protection : En cas de montage conforme

Type de protection : IP 20 selon EN 60 529

Boitier: 45 × 72 × 60 mm (4 modules)

Mix

-serie

combinables avec les appareils

de la page 138/140-142

Type

Référence de

commande

DMG 2 EIB/KNX

DME 2 EIB/KNX

DMB 2 EIB/KNX

4910220

4910221

4910222
