Type de produit	Contrôleur de bâtiment EIB/KNX - Entrée binaire 6 canaux
Marque	THEBEN
Modèle	BMG 6 EIB-KNX
Dimensions (L × H × P)	45 × 72 × 60 mm (4 modules)
Alimentation	Via bus KNX, consommation <10 mA (y compris 2 extensions)
Nombre d’entrées	6 entrées multitensions (8-250 V AC/DC)
Fonctions principales	Bouton-poussoir/interrupteur, variation de lumière, store, transmetteur de valeur, compteur, objets de blocage, comportement paramétrable au rétablissement du bus
Tension auxiliaire	230 V AC ±10%, 50 Hz, sortie ~18 V~/20 mA
Longueur max. de câble par entrée	100 m
LED d’état	6 LED pour l’affichage de l’état à l’entrée
Classe de protection	II (pour montage conforme)
Type de protection	IP 20 selon EN 60529
Température ambiante	-5 °C à +45 °C
Section des bornes	0,5 mm² à 4 mm² (rigide), 0,5 mm² à 2,5 mm² (avec manchon)
Extension possible	Jusqu’à 18 entrées avec modules BME 6 supplémentaires
Compatibilité	Combinable avec actionneurs de commutation, chauffage, variation de la série Mx
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Installation par un professionnel qualifié. Respecter les normes électriques en vigueur.
Pièces détachées et réparabilité	Module d’extension BME 6 disponible. Réparation par un service agréé.

FOIRE AUX QUESTIONS - BMG 6 EIB-KNX THEBEN

Comment installer le BMG 6 EIB-KNX ?

L'installation doit être réalisée par un professionnel qualifié. Raccordez l'appareil au bus KNX via les bornes prévues et respectez les schémas de câblage fournis dans la notice.

Quelle est la tension d'alimentation requise ?

L'appareil est alimenté directement par le bus KNX (tension de bus standard). La consommation est inférieure à 10 mA, y compris jusqu'à deux modules d'extension.

Puis-je utiliser différentes tensions sur les entrées ?

Oui, chaque entrée accepte une tension de 8 à 250 V AC/DC, ce qui permet de raccorder des contacts secs ou des signaux de tension variés.

Comment étendre le nombre d'entrées ?

Vous pouvez ajouter jusqu'à deux modules d'extension BME 6 EIB/KNX pour atteindre un total de 18 entrées binaires.

Que faire si l'appareil ne répond plus après une coupure de courant ?

Après une panne de bus, les entrées sont réinterrogées automatiquement pour afficher l'état actuel. Vérifiez également la programmation dans votre logiciel KNX.

Quels types de fonctions logicielles sont disponibles ?

L'appareil supporte : bouton-poussoir/interrupteur, variation de lumière, store, transmetteur de valeur, compteur, et objets de blocage par canal.

Quelle est la longueur maximale de câble par entrée ?

La longueur de câble recommandée ne dépasse pas 100 mètres par entrée pour garantir un fonctionnement fiable.

Comment configurer le comportement au rétablissement du bus ?

Via le logiciel de paramétrage KNX, vous pouvez définir l'état des sorties après un retour du bus (par exemple, conserver l'état précédent ou forcer une valeur).

Quels actionneurs sont compatibles avec ce module ?

Il est compatible avec tous les actionneurs de commutation, chauffage et variation de la série Mx de THEBEN.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec. N'utilisez jamais de produits chimiques ou abrasifs qui pourraient endommager le boîtier.

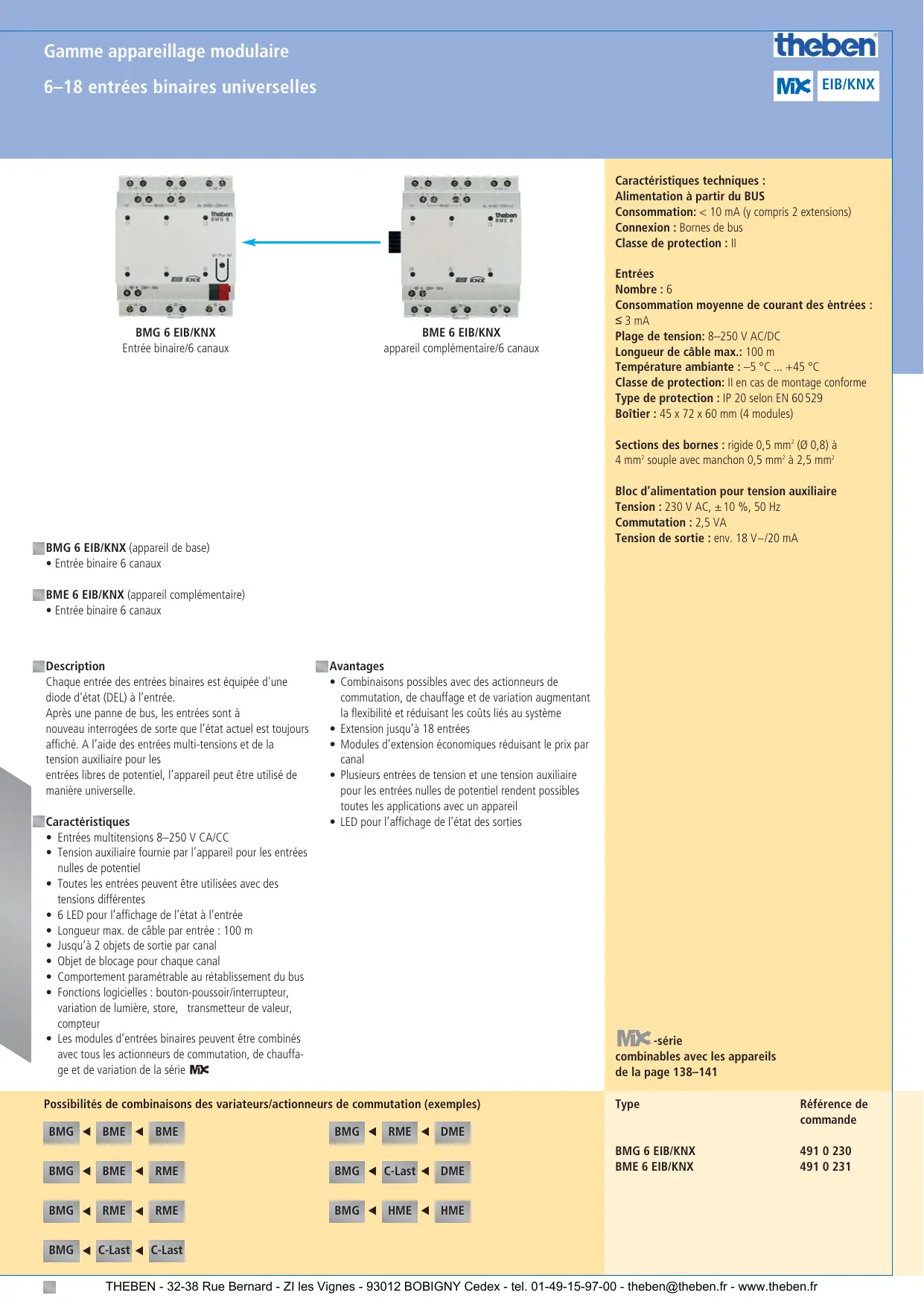

MODE D'EMPLOI BMG 6 EIB-KNX THEBEN

BMG 6 EIB/KNX
Entrée binaire/6 canaux

BME 6 EIB/KNX
appareil complémentaire/6 canaux

BMG 6 EIB/KNX (appareil de base)
- Entrée binaire 6 canaux
BME 6 EIB/KNX (appareil complémentaire)
- Entrée binaire 6 canaux

Description

Chaque entrée des entrées binaires est équipée d'une diode d'etat (DEL) à l'entrée.

Après une panne de bus, les entrées sont à nouveau interrogées de sorte que l'état actuel est toujours affchéé. A l'aide des entrées multi-tensions et de la tension auxiliaire pour les

entrées libres de potentiel, l'appareil peut être utilisé de manière universelle.

Ca Charactéristiques

• Entrées multitensions 8-250 V CA/CC
• Tension auxiliaire fournie par l'appareil pour les entrées nulles de potentiel
• Toutes les entrées peuvent être utilisées avec des tensions différentes
• 6 LED pour l'affichage de l'etat à l'entrée
• Longueur max. de cable par entrée: 100 m
• Jusqu' à 2 objets de sortie par canal
• Obj de blocage pour chaque canal
• Comportement paramétrable au rétablissement du bus
• Fonctions logicielles : bouton-poussoir/interrupteur, variation de luminière, store, transmetteur de valeur, compteur
• Les modules d'entres binaires peuvent être combinés avec tous les actionneurs de commutation, de chauffage et de variation de la série Mx

Avantages

• Combinaisons possibles avec des actionneurs de commutation, de chauffage et de variation augmentant la flexibilité et réduisant les coûts liés au système
• Extension jusqu'à 18 entreprises
• Modules d'extension économiques réduisant le prix par canal
• Plusieurs entrées de tension et une tension auxiliaire pour les entrées nulles de potentiel rendent possibles toutes les applications avec un apparéil
• LED pour l'affichage de l'etat des sorties

Possibilities de combinaisons des variateurs/actionneurs de commutation (exemples)

BMG BME BME

BMG BME RME

BMG RME RME

BMG RME DME

BMG C-Last DME

BMG HME HME

\section*{Caracteristiques techniques :}

Alimentation à partir du BUS

Consommation: < 10mA (y compris 2 extensions)

Connexion : Bornes de bus

Classe de protection : II

Entrées

Nombre:6

Consommation moyenne de courant des entretes: ≤ 3mA

Plage de tension: 8-250 V AC/DC

Longueur de cable max.: 100 m

Température ambiente: -5^ +45^

Classe de protection: Il en cas de montage conforme

Type de protection : IP 20 selon EN 60529

Boitier: 45 × 72 × 60 mm (4 modules)

Sections des bornes : rigide 0,5 mm² (Ø 0,8) à

4mm^2 couple avec manchon 0,5mm^2 à 2,5 mm²

Bloc d'alimentation pour tension auxiliaire

Tension: 230VAC, ± 10% , 50Hz

Commutation : 2,5 VA

Tension de sortie : env. 18 V~/20 mA

MX -série

combinables avec les apparèils

de la page 138-141

Type

Référence de

commande

BMG 6 EIB/KNX

BME 6 EIB/KNX

4910230

4910231

BMG

C-Last

C-Last
