Type de produit	Contrôleur de bâtiment EIB/KNX (Entrée binaire 6 canaux)
Marque	THEBEN
Modèle	BME 6 EIB-KNX
Alimentation	Bus EIB/KNX, consommation <10 mA (y compris 2 extensions)
Nombre d'entrées	6
Plage de tension d'entrée	8-250 V AC/DC
Tension auxiliaire	230 V AC ±10%, 50 Hz, sortie ~18 V~/20 mA
Affichage d'état	6 LED
Fonctions logicielles	Bouton-poussoir/interrupteur, variation de luminosité, store, transmetteur de valeur, compteur
Objets de sortie par canal	Jusqu'à 2
Objet de blocage par canal	Oui
Comportement au rétablissement du bus	Paramétrable
Dimensions (L × H × P)	45 × 72 × 60 mm (4 modules)
Section des bornes	Rigide 0,5 mm² (Ø 0,8) à 4 mm², avec manchon 0,5 mm² à 2,5 mm²
Type de protection	IP20 selon EN 60529
Classe de protection	II en cas de montage conforme
Température ambiante	-5°C à +45°C
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Aucun entretien particulier nécessaire.
Sécurité	Classe de protection II, IP20, utilisation conforme aux normes électriques.

FOIRE AUX QUESTIONS - BME 6 EIB-KNX THEBEN

Qu'est-ce que le BME 6 EIB-KNX ?

Le BME 6 EIB-KNX est un module d'entrée binaire à 6 canaux de la marque THEBEN, utilisé comme contrôleur de bâtiment sur réseau EIB/KNX.

Combien d'entrées possède-t-il ?

Il possède 6 entrées multitensions pouvant fonctionner avec des tensions différentes.

Quelle est la plage de tension des entrées ?

La plage de tension est de 8 à 250 V AC/DC, ce qui permet une utilisation universelle.

Peut-on utiliser des tensions différentes sur chaque entrée ?

Oui, chaque entrée peut être utilisée avec une tension différente, grâce à la conception multitensions.

Quelles fonctions logicielles sont disponibles ?

Les fonctions incluent : bouton-poussoir/interrupteur, variation de luminosité, store, transmetteur de valeur et compteur.

Comment connecter l'appareil au bus KNX ?

L'appareil se connecte via les bornes de bus dédiées, avec une consommation de moins de 10 mA.

Quelle est la consommation électrique ?

La consommation est inférieure à 10 mA sur le bus, y compris pour deux extensions.

L'appareil fournit-il une tension auxiliaire ?

Oui, il fournit une tension auxiliaire de 18 V~/20 mA (alimentation 230 V AC nécessaire).

Peut-on combiner le BME 6 avec d'autres modules ?

Oui, il est combinable avec les actionneurs de la série Mx (commutation, chauffage, variation) pour plus de flexibilité.

Quelles sont les dimensions et le montage ?

Dimensions : 45 × 72 × 60 mm (4 modules). Montage sur rail DIN, IP20.

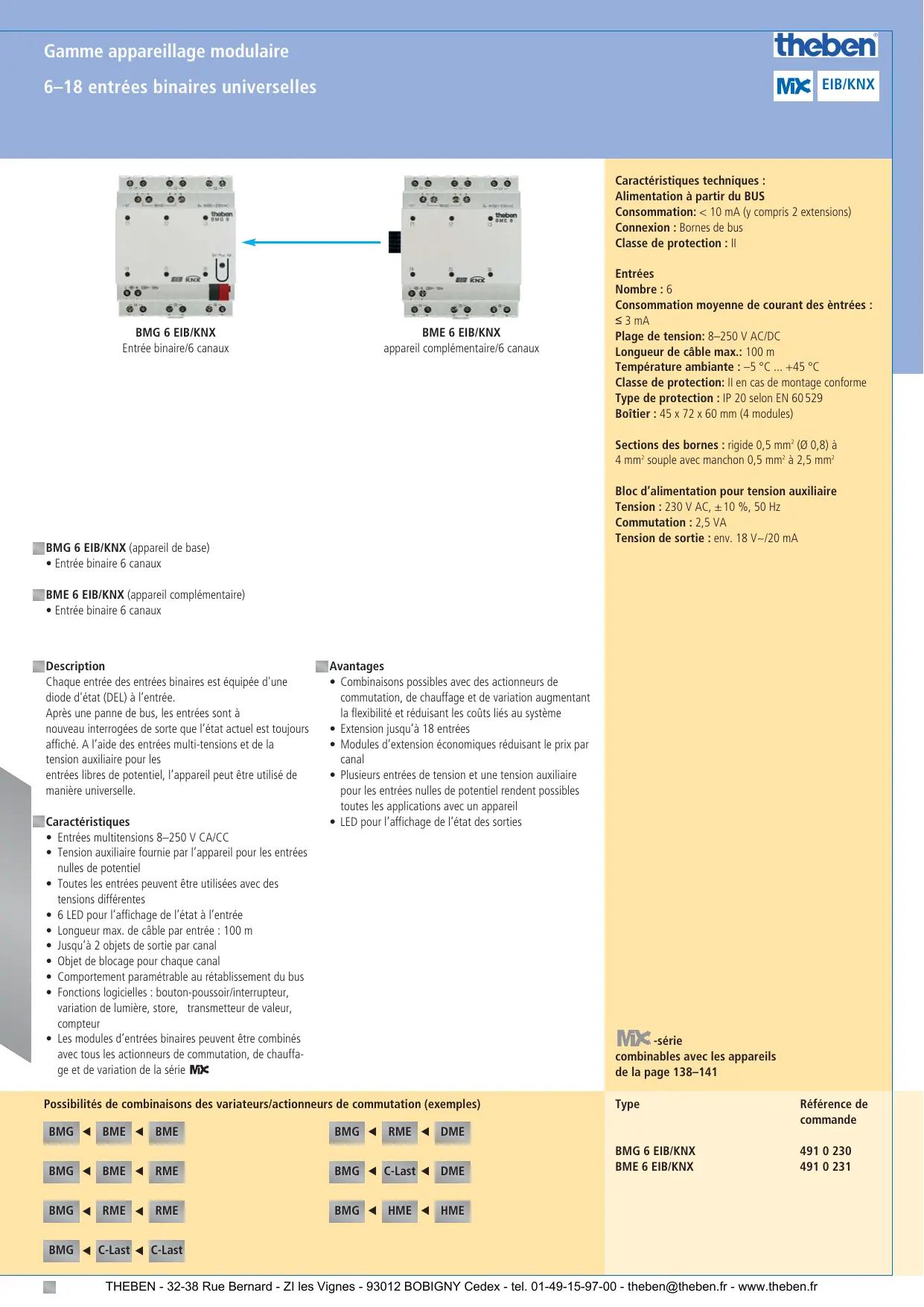

MODE D'EMPLOI BME 6 EIB-KNX THEBEN

BMG 6 EIB/KNX Entrée binaire/6 canaux

BME 6 EIB/KNX appareil complémentaire - Entrée binaire 6 canaux

BMG 6 EIB/KNX (appareil de base) - Entrée binaire 6 canaux BME 6 EIB/KNX (appareil complémentaire) - Entrée binaire 6 canaux

Description

Chaque entrée des entrées binaires est équipée d'une diode d'état (DEL) à l'entrée.

Après une panne de bus, les entrées sont à nouveau interrogées de sorte que l'état actuel est toujours affiché. A l'aide des entrées multi-tensions et de la tension auxiliaire pour les

entrées libres de potentiel, l'appareil peut être utilisé de manière universelle.

Caractéristiques

• Entrées multitensions 8-250 V CA/CC Tension auxiliaire fournie par l'appareil pour les entrées nulles de potentiel
• Toutes les entrées peuvent être utilisées avec des tensions différentes
• 6 LED pour l'affichage de l'état à l'entrée
• Jusqu'à 2 objets de sortie par canal
• Objet de blocage pour chaque canal
• Comportement paramétrable au rétablissement du bus
• Fonctions logicielles : bouton-poussoir/interrupteur, variation de luminosité, store, transmetteur de valeur, compteur
• Les modules d'entrées binaires peuvent être combinés avec tous les actionneurs de commutation, de chauffage et de variation de la série Mx

Avantages

• Combinaisons possibles avec des actionneurs de commutation, de chauffage et de variation augmentant la flexibilité et réduisant les coûts liés au système
• Extension jusqu'à 18 entreprises
• Modules d'extension économiques réduisant le prix par canal
• Plusieurs entrées de tension et une tension auxiliaire pour les entrées nulles de potentiel rendent possibles toutes les applications avec un appareil
• LED pour l'affichage de l'état des sorties

Possibilités de combinaisons des variateurs/actionneurs de commutation (exemples)

BMG BME BME

BMG BME RME

BMG RME RME

BMG RME DME

BMG C-Last DME

BMG HME HME

Caractéristiques techniques :

Alimentation à partir du BUS

Consommation: < 10 mA (y compris 2 extensions)

Connexion : Bornes de bus

Classe de protection : IP

Entrées

Nombre:6

Consommation moyenne de courant des entretiens: ≤ 3mA

Plage de tension: 8-250 V AC/DC

Température ambiante: -5^ +45^

Classe de protection: Il en cas de montage conforme

Type de protection : IP 20 selon EN 60529

Boitier: 45 × 72 × 60 mm (4 modules)

Sections des bornes : rigide 0,5 mm² (Ø 0,8) à

4mm² couple avec manchon 0,5mm² à 2,5 mm²

Bloc d'alimentation pour tension auxiliaire

Tension: 230VAC, ± 10%, 50Hz

Commutation : 2,5 VA

Tension de sortie : env. 18 V~/20 mA

MX -série

combinables avec les appareils

de la page 138-141

Type

Référence de

commande

BMG 6 EIB/KNX

BME 6 EIB/KNX

4910230

4910231

BMG C-Last C-Last
