Type de produit	Contrôleur de bâtiment EIB/KNX - Capteur CO₂
Marque	THEBEN
Modèle	AMUN 716 KNX
Référence	716 9 200
Dimensions (L x H x P)	74 x 74 x 28 mm
Tension d'alimentation	Tension du bus KNX
Consommation électrique	< 12 mA
Raccordement bus	Borne de bus KNX
Température de service	-5 °C à +45 °C
Classe de protection	II
Indice de protection	IP 20
Plage de mesure CO₂	500 à 2550 ppm (seuil) / 0 à 9999 ppm (valeur physique)
Plage de mesure humidité relative	1 % à 100 %
Plage de mesure température	0 °C à 40 °C
Seuils de mesure	3 seuils pour CO₂, 3 pour humidité, 1 pour température
Affichage	DEL multicolore pour valeurs de mesure et humidité
Fonctions principales	Régulation de la qualité d'air, transmission des mesures sur bus KNX, commande de ventilation
Entretien	Capteur CO₂ sans entretien
Applications recommandées	Salles de conférence, bureaux, écoles, crèches, bâtiments passifs
Compatibilité	Actionneur de ventilo-convecteur (réf. 492 0 200)
Sécurité	Double isolation (classe II) et protection IP20

FOIRE AUX QUESTIONS - AMUN 716 KNX THEBEN

Quels sont les seuils de CO₂ réglables ?

Le capteur permet de régler trois seuils indépendants pour le CO₂, de 500 à 2550 ppm (parties par million).

Comment le capteur affiche-t-il les mesures ?

Les valeurs de CO₂ et d'humidité relative sont affichées via une DEL multicolore intégrée à l'appareil.

Ce capteur nécessite-t-il un entretien régulier ?

Non, le capteur CO₂ est sans entretien. Aucun recalibrage ou nettoyage spécifique n'est requis.

Quelle est la plage de mesure de l'humidité ?

L'humidité relative de l'air est mesurée de 1 % à 100 % avec une précision adaptée aux applications de ventilation.

Peut-on utiliser le capteur pour commander un ventilateur ?

Oui, chaque seuil peut déclencher des actions comme l'envoi de commandes de ventilation. Le capteur est compatible avec l'actionneur de ventilo-convecteur (réf. THEBEN 492 0 200).

Quelle est l'alimentation électrique requise ?

L'appareil est alimenté directement par la tension du bus KNX et consomme moins de 12 mA.

Le capteur est-il compatible avec tous les systèmes KNX ?

Oui, il se raccorde via une borne de bus KNX standard et est conforme au protocole EIB/KNX.

Quelles sont les dimensions du boîtier ?

Le boîtier mesure 74 x 74 x 28 mm, ce qui permet une installation dans des boîtes d'encastrement standard.

Dans quels locaux ce capteur est-il recommandé ?

Il est idéal pour les salles de conférence, bureaux, écoles, crèches, bâtiments passifs et basse énergie.

Comment réinitialiser le capteur ?

La notice ne mentionne pas de procédure de réinitialisation utilisateur. En cas de dysfonctionnement, coupez l'alimentation du bus KNX pendant quelques secondes.

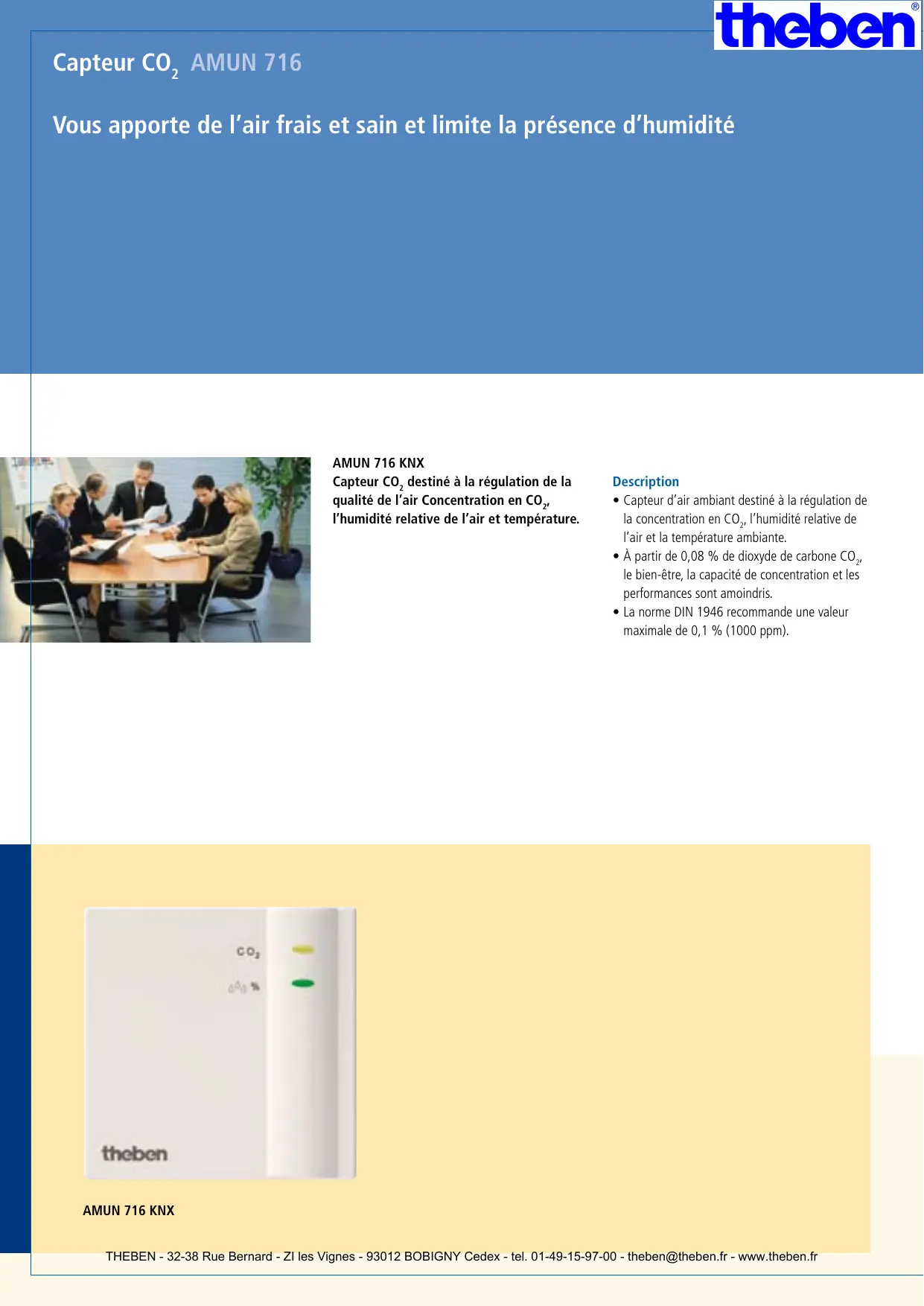

MODE D'EMPLOI AMUN 716 KNX THEBEN

Capteur CO _2 AMUN 716

Vous apporte de l'air frais et sain et limite la présence d'humidité

Capteur CO 2 destiné à la régulation de la qualité de l'air Concentration en CO 2 , l'humidité relative de l'air et température.

Description

• Capteur d'air ambiant destiné à la régulation de la concentration en CO _2 , l'humidité relative de l'air et la température ambiante.
• À partir de 0,08 % de dioxyde de carbone CO _2 , le bien-être, la capacité de concentration et les performances sont amoindris.
• La norme DIN 1946 recommande une valeur maximale de 0,1 % (1000 ppm).

CO₂ 0.05 % theben

AMUN 716 KNX

Caractéristiques

• Plage de réglage de la température de 0 à 40 °C.
• CO _2 de 500 à 2550 ppm (seuil).
• Objet « valeur physique » de 0 à 9999 ppm.
• Zone de détection de l'humidité relative de l'air de 1 % à 100 %.
• Les mesures effectuées peuvent être directement transmises sur le bus.
• Trois seuils de valeurs de mesure indépendants pour le CO₂ et l'humidité relative de l'air.
• Un seuil pour une valeur de mesure de la température.
• Si le seuil n'est pas atteint ou est dépassé, une action peut être effectuée. Les actions sont : Envoyer priorité, commutation et valeur.
• Chaque seuil dispose d'un objet de verrouillage.
• Chaque objet (1 octet) pour « Ventilation » dépend des seuils réglés par ex. la commande de débit des moteurs du ventilateur, le capteur de position des clapets de ventilation etc.
• Capteur CO _2 sans entretien.

Avantages

• Installation et mise en service faciles
- Affichage des valeurs de mesure et de l'humidité relative de l'air via une DEL multicolore sur l'appareil
- Compatible pour les salles de conférence et de réunion, les bureaux, les écoles/les crèches, les bâtiments passifs et basse énergie, les jardins d'hiver, etc.
- Idéal en raccordement avec un actionneur de ventilo-convecteur (492 0 200).

Caractéristiques techniques :

Tension de service : Tension du bus

Alimentation : < 12 mA

Raccordement du bus : Borne de bus KNX

Température de service autorisée :

-5^ à +45^

Classe de protection : ||

Indice de protection : IP 20

Boîtier : 74 x 74 x 28 mm

N° de référence :

AMUN 716 KNX

716 9 200
