KM 150 500 R D - Autolaveuse KARCHER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Autolaveuse (balayeuse)
Marque	KARCHER
Modèle	KM 150/500 R D
Dimensions (L x l x H)	2442 x 1570 x 1640 mm
Poids à vide	1440 kg
Poids total admissible	2270 kg
Capacité du bac à poussières	500 L
Largeur de balayage (sans balais latéraux)	1200 mm
Largeur de travail (avec balais latéraux)	1500 mm
Capacité de balayage maximale	18000 m²/h
Vitesse d'avancement	12 km/h (avant et arrière)
Pente maximale admissible	18 % (sens de la marche)
Moteur	YANMAR 3TNV82A, diesel 3 cylindres, refroidissement à eau, 18,6 kW (25,3 PS)
Capacité du réservoir carburant	26 L (diesel)
Batterie	12 V, 72 Ah
Pression des pneus avant / arrière	8 bar / 8 bar
Niveau de pression sonore (LpA)	83 dB(A)
Niveau de puissance sonore garanti (LWA)	105 dB(A)
Type de protection	IPX3
Durée de fonctionnement (réservoir plein)	4 heures
Système de filtration	Filtre plat à plis, surface 7 m², nettoyage par vibrateur
Maintenance	Quotidienne, hebdomadaire, toutes les 50 h (vidange eau diesel), toutes les 250 h (inspection)
Sécurité	Frein de stationnement, contact de sécurité siège, barre de sécurité pour bac levé, extincteur (option)
Pièces de rechange	Disponibles auprès du service après-vente Kärcher agréé
Garantie	Selon conditions locales, maintenance nécessaire chez Kärcher

FOIRE AUX QUESTIONS - KM 150 500 R D KARCHER

Comment démarrer la balayeuse KM 150/500 R D ?

Prenez place sur le siège conducteur (le contact de sécurité du siège doit être activé). Mettez le sélecteur de direction en position centrale, serrez le frein de stationnement, poussez le levier d'accélération d'1/3 vers l'avant. Tournez la clé en position préchauffage, attendez que le voyant s'éteigne, puis tournez en position démarrage (II). Relâchez la clé dès que le moteur tourne.

Quelle est la capacité du bac à poussières et comment le vider ?

Le bac à poussières a une capacité de 500 litres. Pour vider, garez la machine sur une surface plane, mettez le programme en marche transport, relevez le bac, approchez-vous du collecteur, serrez le frein de stationnement, ouvrez le volet du collecteur, videz, fermez le volet, puis abaissez le bac.

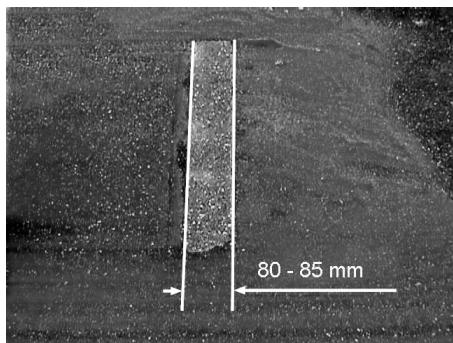

Comment régler la trace de balayage de la brosse rotative ?

Vérifiez la pression des pneus, déplacez la balayeuse sur un sol poussiéreux en marche arrière avec la brosse en service. La trace doit être un rectangle de 80-85 mm de large. Ajustez à l'aide de la vis de réglage prévue à cet effet.

Quelle est la pression des pneus recommandée ?

La pression de gonflage maximale est de 8,0 bar pour les pneus avant et arrière. Vérifiez régulièrement et ajustez si nécessaire.

Comment effectuer la maintenance quotidienne ?

Avant chaque utilisation, contrôlez le niveau de carburant, d'huile moteur, de liquide de refroidissement, la pression des pneus, l'usure des brosses, l'enroulement de fils, le séparateur centrifuge et le filtre à air. Vérifiez le fonctionnement des commandes et nettoyez le filtre à poussières avec la touche de nettoyage.

Que faire si le moteur surchauffe ?

Si le moteur surchauffe, vérifiez le niveau de liquide de refroidissement, nettoyez le radiateur, tendez la courroie trapézoïdale (7-9 mm de flèche sous 10 kg). Si le problème persiste, contactez le service après-vente Kärcher.

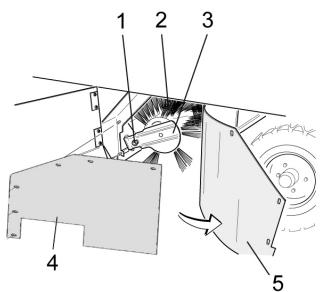

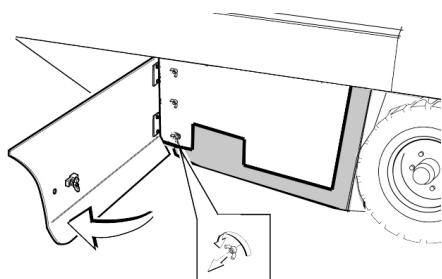

Comment remplacer la brosse rotative ?

Levez le bac à poussières, coupez le moteur, mettez la barre de sécurité. Ouvrez l'habillage latéral, dévissez les écrous du joint latéral, rabattez le joint, dévissez la vis de fixation du logement de la brosse, basculez le logement vers l'extérieur et retirez la brosse. Montez la nouvelle brosse en alignant les rainures sur les cames du pivot.

Comment nettoyer le filtre à poussières ?

Utilisez la touche de nettoyage de filtre en fonctionnement. Pour un nettoyage manuel, videz d'abord le bac à poussières, ouvrez le capot du filtre, rabattez le secoueur vers l'avant, remplacez ou nettoyez le filtre. Portez un masque de protection et respectez les consignes pour les poussières fines.

Quelles sont les consignes de sécurité importantes ?

Portez toujours un protecteur d'oreille (niveau sonore élevé). Ne montez pas de pentes >18% dans le sens de la marche ou >10% latéralement. Utilisez la barre de sécurité lorsque le bac est levé. Ne laissez jamais la machine sans surveillance avec le moteur en marche. Retirez la clé de contact après usage.

Où trouver les pièces de rechange et la documentation ?

Les pièces de rechange et accessoires d'origine sont disponibles auprès du service après-vente Kärcher agréé. La documentation technique (notices, schémas) est disponible sur le site www.kaercher.com. Utilisez exclusivement des pièces autorisées pour garantir la sécurité et le bon fonctionnement.

MODE D'EMPLOI KM 150 500 R D KARCHER

Lire ces notices originales avant la première utilisation de votre appareil

promotez selon ce qu'elles requièrent et

les conserver pour une utilisation ultérieure ou pour le propriétaire futur.

Avant la première mise en service, vous

devez impérativement avoir lu les

consignes de sécurité N° 5.956-250!

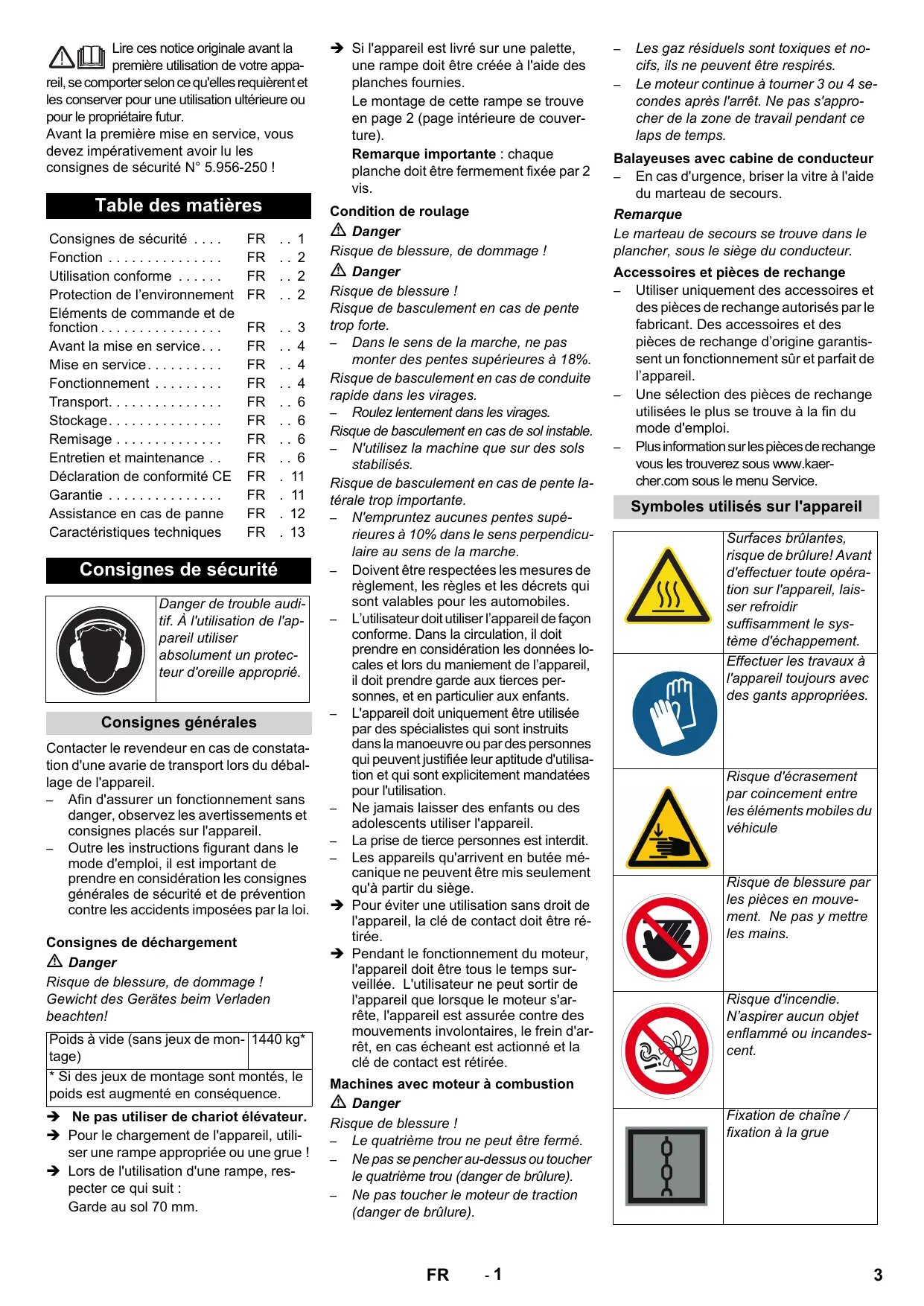

Table des matières

Consignes de sécurité. FR 1

Fonction FR 2

Utilisation conforme FR 2

Protection de l'environnement FR. 2

Eléments de commande et de

fonction FR 3

Avant la mise en service... FR 4

Mise en service. FR 4

Fonctionnement FR 4

Transport. FR 6

Stockage. FR 6

Remisage FR 6

Entretien et maintenance. FR 6

Déclaration de conformité CE FR 11

Garantie FR 11

Assistance en cas de panne FR. 12

Caractéristiques techniques FR.13

Consignes de sécurité

Danger de trouble auditif. À l'utilisation de l'appareil, utiliser

absolument un protecteur d'oreille approprié.

Consignes générales

Contacter le revendeur en cas de constatation d'une avarie de transport lors du déballage de l'appareil.

• Afin d'assurer un fonctionnement sans danger, observer les avertissements et consignes placés sur l'appareil.
• Outre les instructions figurant dans le mode d’emploi, il est important de prendre en considération les consignes générales de sécurité et de prévention contre les accidents imposées par la loi.

Danger

Risque de blessure, de dommage!

Poids à vide (sans peux de mon-tage)

1440 kg*

• Si des jours de montage sont montés, le poids est augmenté en conséquence.

Pour le chargement de l'appareil, utilise une rampe appropriée ou une grue. Lors de l'utilisation d'une rampe, respecter ce qui suit :

Garde au sol 70 mm.

Si l'appareil est livré sur une palette, une rampe doit être créée à l'aide des planches fournies.

Le montage de cette rampe se trouve en page 2 (page intérieure de couverture).

Remarque importante : chaque planche doit être fermement fixée par 2 vis.

Danger

Risque de blessure, de dommage!

Danger

Risque de blessure!

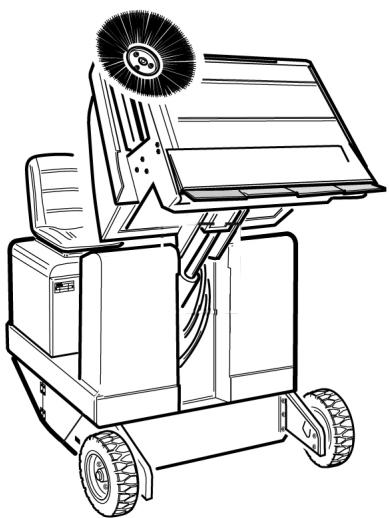

Risque de basculement en cas de pente trop forte.

• Dans le sens de la marche, ne pas monter des pentes supérieures à 18%. Risque de basculement en cas de conduite rapide dans les virages.
• Roulez lentement dans les virages. Risque de basculement en cas de sol instable.
• N'utilisez la machine que sur des sols stabilisés.

Risque de basculement en cas de pente latérale trop importante.

• N'emprunte aucune pente supérieure à 10% dans le sens perpendiculaire au sens de la marche.
• Doivent être respectées les mesures de règlement, les règles et les décrets qui sont valables pour les automobiles. L'utilisateur doit utiliser l'appareil de façon conforme. Dans la circulation, il doit prendre en considération les données locales et lors du maniement de l'appareil, il doit prendre garde aux pierces personnes, et en particulier aux enfants. L'appareil doit uniquement être utilisée par des spécialistes qui sont instruits dans la manoeuvre ou par des personnes qui peuvent justifiée leur aptitude d'utilisation et qui sont explicitement mandatées pour l'utilisation.
• Ne jamais laisser des enfants ou des adolescents utiliser l'appareil. La prise de force personnes est interdite.
• Les appareils qu'arrivent en butée mécanique ne peuvent être mis seulement qu'à partir du siècle. Pour éviter une utilisation sans droit de l'appareil, la clé de contact doit être retirée. Pendant le fonctionnement du moteur, l'appareil doit être tout le temps surveillé. L'utilisateur ne peut sortir de l'appareil que lorsque le moteur s'arrête, l'appareil est assuré contre des mouvements involontaires, le frein d'arrêt, en cas échéant est actionné et la clé de contact est retirée.

Danger

Risque de blessure!

Le quatrième trou ne peut être fermé. - Ne pas se pencher au-dessus ou toucher le quatrième trou (danger de brûlure). - Ne pas toucher le moteur de traction (danger de brûlure).

• Les gaz résiduels sont toxiques et nocifs, ils ne peuvent être respirés. Le moteur continue à tourner 3 ou 4 secondes après l'arrêt. Ne pas s'approcher de la zone de travail pendant ce laps de temps.

Balayeuses avec cabine de conducteur

• En cas d'urgence, briser la vitre à l'aide du marteau de secours.

Remarque

Le marteau de secours se trouve dans le plancher, sous le siège du conducteur.

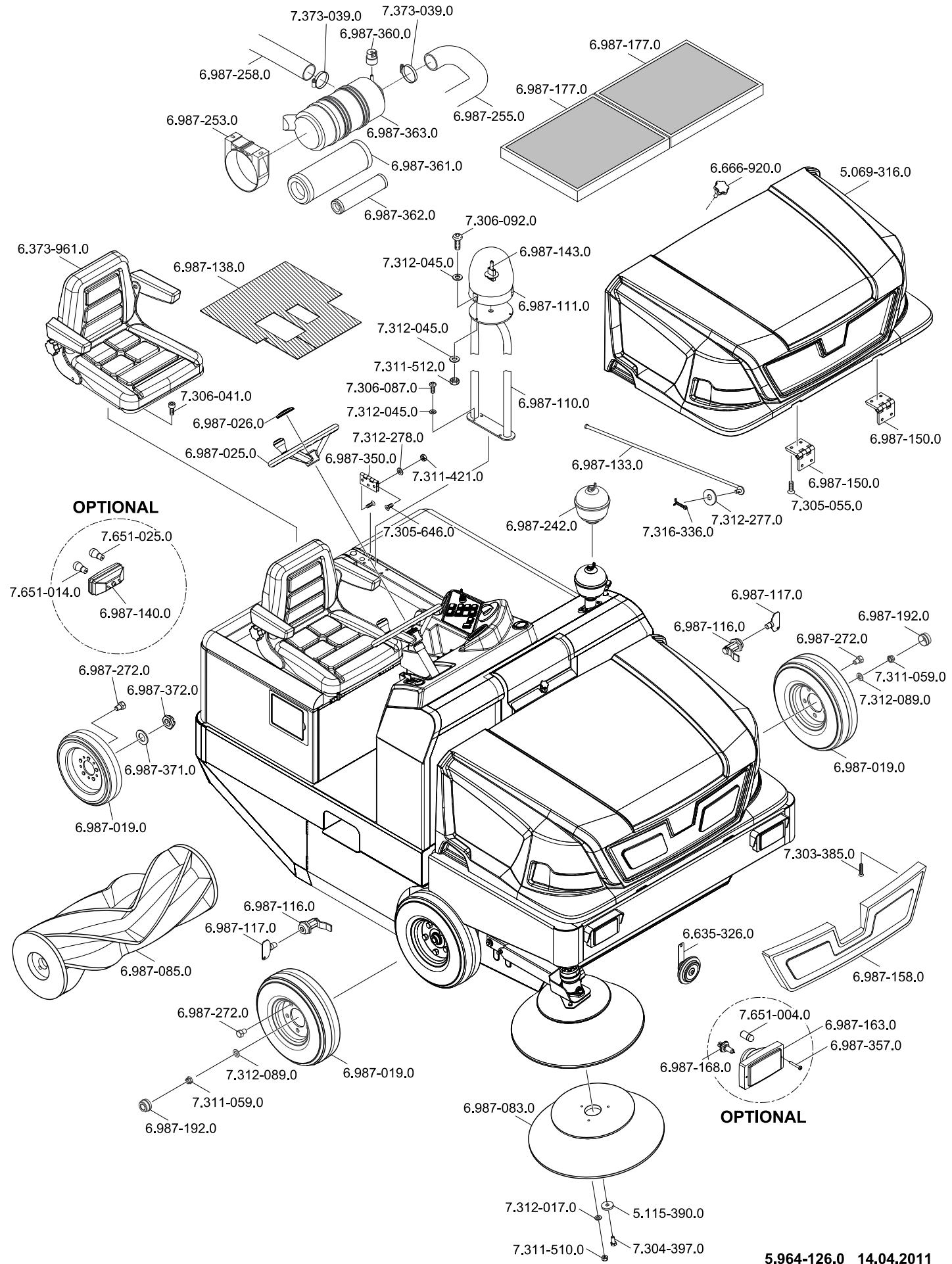

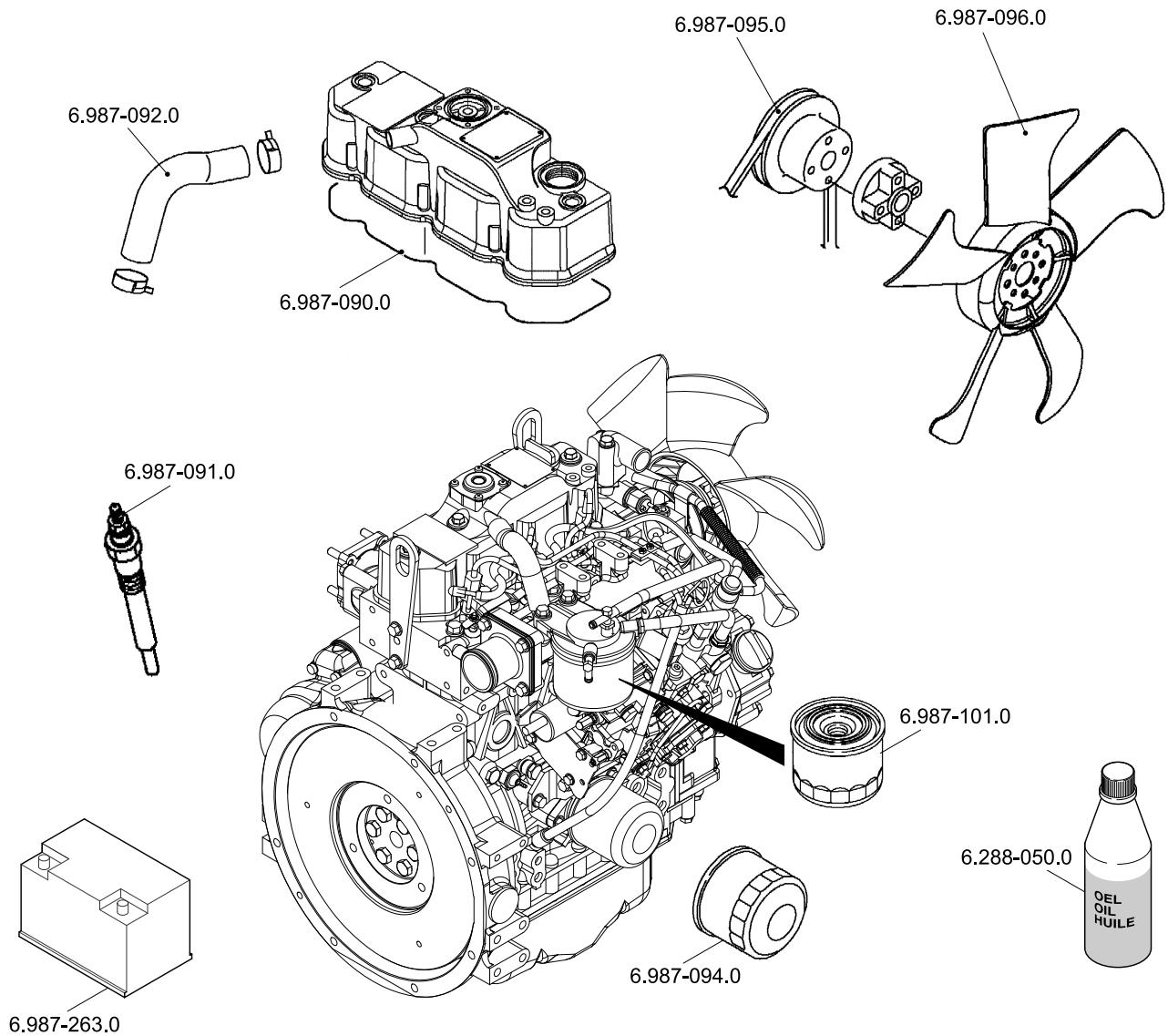

Accessoires et pièces de rechange

Utiliser uniquement des accessoires et des pièces de rechange autorisés par le fabricant. Des accessoires et des pièces de rechange d'origine garantissent un fonctionnement sûr et parfait de l'appareil. - Une sélection des pièces de rechange utilisées le plus se trouve à la fin du mode d'emploi. Plus d'information sur les pièces de rechange vous les trouvez sous www.kaer-cher.com sous le menu Service.

Symboles utilisés sur l'appareil

	Surfaces brûlantes, risque de brûlure! Avant d'effectuer toute opération sur l'appareil, fais-ser refroidir suffisamment le sys-tème d'échévement.
	Effectuer les travaux à l'appareil toujours avec des gants appropriées.
	Risque d'écrasement par coïncement entre les éléments mobiles du vehicule
	Risque de blessure par les pieces en mouvement. Ne pas ymettre les mains.
	Risque d'accordie. N'aspirer aucun objet enflammé ou incandescent.
	Fixation de chaine / fixation à la grue
0.8 MPa 8.0 bar	Pression de gonflage des pneumatiques (maxi)
	Points de réception pour le cric
	Réglage de la Brosse de balayage
	Inclinaison maxi de la base pour déplaces avec Brosse de balayage levée.

Danger

Pour un danger immédiat qui peut avoir pour conséquence la mort ou des blessures corporelles graves.

Avertissement

Pour une situation potentiellement dangereuse qui peut avoir pour conséquence des blessures corporelles graves ou la mort.

Attention

Pour une situation potentiellement dangereuse qui peut avoir pour conséquence des blessures légères ou des dommages matériels.

Fonction

La balayeuse fonctionne selon le principe de la pelle de balayage.

La Brosse rotative dirige directement la saleté dans le collecteur de déchets. Le balai latéral nettoie les angles et les cordures de la surface à balayer et achemine les déchets dans la zone d'action de la Brosse rotative. - La poussière fine est aspirée par le filtre à poussières par la soufflante d'aspiration.

Utilisation conforme

La présente balayeuse ne doit être utilisée qu'en conformité avec les consignes des générales instructions de service.

Il est nécessaire de contrôler l'état et la sécurité du fonctionnement de l'appareil et de ses équipements avant toute utilisation. Ne pas utiliser l'appareil si son état n'est pas irréprochable. - Cette balayeuse est conçue pour le balayage de surfaces sales en extérieur. L'appareil ne peut être utilisé dans des endroits fermés. - Les appareils avec siège sans option appropriée (option départ usine) ne sont pas homologués pour la circulation routière. L'appareil est utilisable sur les voies de circulation publique uniquement après une homologation isolée préalable par un organisme officiel. - Cet appareil n'est pas conçu pour aspirer des poussières nocives. Aucune transformation ne doit être effectuée sur la machine. - Ne jamais aspirer ni balayer de liquides explosifs, de gaz inflammables, ni d'acides ou de solvants non dilués! Il s'agit notamment de substances telles que l'essence, les diluants pour peintures, ou le fuel, qui, en tourbillonnant avec l'air aspiré, risqueraient de produire des vapeurs ou des mélanges, ou de substances telles que l'acétone, les acides ou les solvants non dilués, qui pourraient ALTERER les matériaux constitutifs de l'appareil. - N'aspirer ou ne balayer aucun objet en flamme ou incandescent. - Cet appareil convient uniquement pour les revêtements de sol mentionnés dans le mode d'emploi. - Il doit exclusivement être utilisé sur des surfaces autorisées par l'entrepreneur ou son représentant. - Il est interdit de séjourner dans la zone à risque. Il est interdit d'exploiter l'appareil dans des pièces représentant des risques d'explosion. - En règle générale, il convient : d'éloigner les matériaux facilement inflammables de la machine (risque d'explosion ou d'incendie).

Danger

Risque de blessure. Vérifier la portée du sol avant de rouler.

• Asphalte Sol industriel Chape coulée Béton Pavé

Attention

Risque d'endommagement! Ne balayer ni bandes, ni cordons, ni fils qui risqueraient de s'enrouler autour de larosse balayeuse.

Protection de l'environnement

Les matériaux constitutifs de l'emballage sont recyclables. Ne pas jeter les emballages dans les ordures ménagères, mais les remettre à un système de recyclage.

Les appareils usés contiennent des matériaux précieux recyclables lesquels doivent être apportés à un système de recyclage. Il est interdit de jeter les batteries, l'huile et les substances similaires dans l'environnement. Pour cette raison, utiliser des systèmes de collecte adéquats afin d'éliminer les appareils hors d'utilisation.

Instructions relatives aux ingrédients (REACH)

Les informations actuelles relatives aux ingrédients se trouvent sous :

1 Porte-cabine (option) 2 Points d'arrêt (4x) 3 Volet du réservoir 4 Cabine de conducteur (en option) 5 Gyrophare 6 Essuie-glace (option) 7 Verrouillage capot de l'appareil 8 Clignotant (option) 9 Chauffage/climatisation (option) 10 Pupitre de commande 11 Volant 12 Clé de contact 13 Frein d'immobilisation 14 Pédales 15 Siège (avec contacteur de siège) 16 Grille d'aération (option) 17 Système d'éclairage (option) 18 Roue arrière 19 Recouvrement du moteur 20 Réglage de la brosse de balayage 21 Séparateur centrifuge 22 Système d'éclairage (option) 23 Bac à poussières 24 Balai latéral 25 Roue avant 26 Brosse rotative

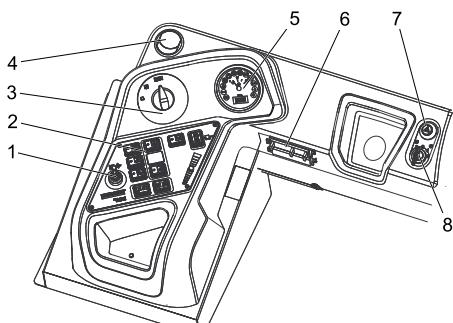

Zone de commande

1 Levier de réglage, troisième balai latéral (option) 2 Touches de fonction 3 Commutateur de programmes 4 Ouverture de ventilation (option) 5 Affichage multifonction 6 Boîtier à fusible du poste de travail 7 Feux de détresse (option) 8 Clé de contact

Clé de contact

1 Feux de détresse (option) 2 Clé d'allumage - Pictogramme filament incandescent : préchauffage Position 0: Mentre le moteur en route Position 1: allumage mis Position 2: Lancer le moteur

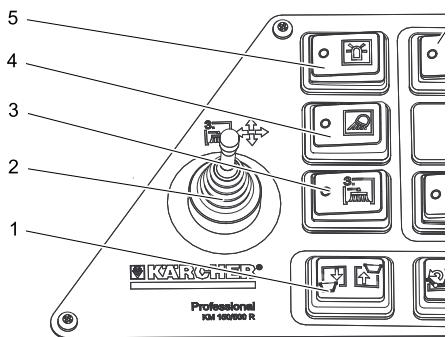

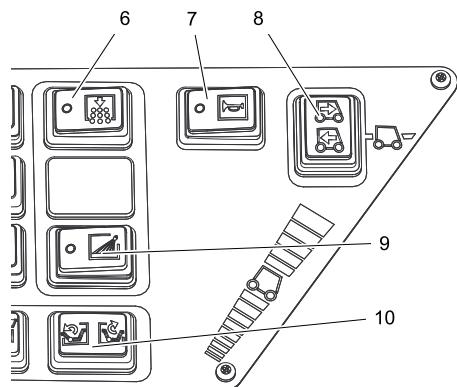

Touches de fonction

1 Interrupteur d'actionnement du bac à poussières (relever/abaisser) 2 Levier de réglage, troisième balai latéral (option) 3 Troisième balai latéral marche/arrêt 4 Éclairage de travail marche/arrêt 5 Gyrophare marche/arrêt 6 Nettoyage du filtre 7 Avertisseur sonore 8 Sélecteur de direction 9 Alimentation en eau du balai latéral (en option) 10 Ouverture/fermeture du volet du collecteur

Témoins de contrôle et écran

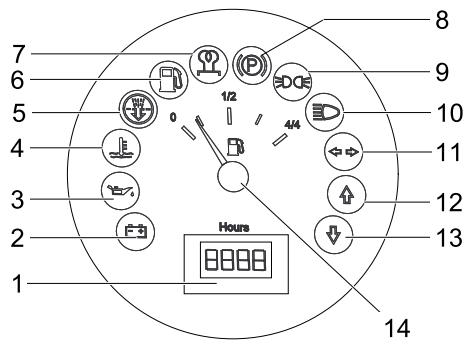

1 Compteur d'heures de service 2 Témoin de contrôle de chargement 3 Témoin de contrôle de pression d'huile 4 Témoin de contrôle de température de liquide de refroidissement 5 Air d'aspiration moteur 6 Témoin de contrôle de réserve en carburant 7 Témoin de contrôle de préchauffage 8 Témoin de contrôle (pas raccordé) 9 Lampe témoin veilleuses 10 Témoin faux de croissement 11 Témoin de contrôle clignotant 12 Témoin sens de marche en avant 13 Témoin sens de marche en arrêté 14 Jauge à essence

Pédale

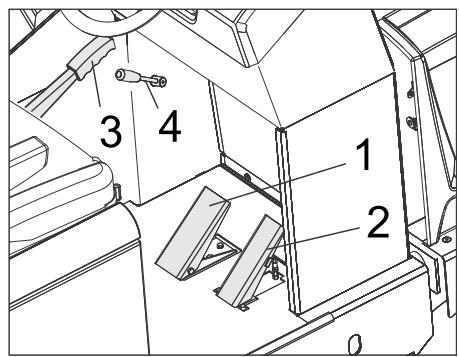

1 Pédale de frein 2 Pédale de marche 3 Frein d'immobilisation 4 Levier de soufflerie

Serrer/desserer le frein de stationnement

→ Desserrer le frein de stationnement tout en appuyant sur la pédale de frein. → Serrer le frein de stationnement tout en appuyant sur la pédale de frein.

Déplacement de la balayeuse sans autopropulsion

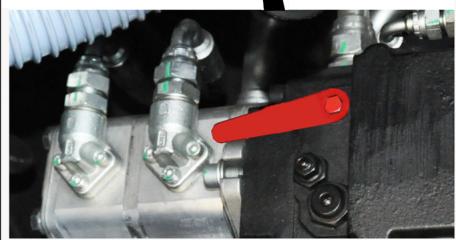

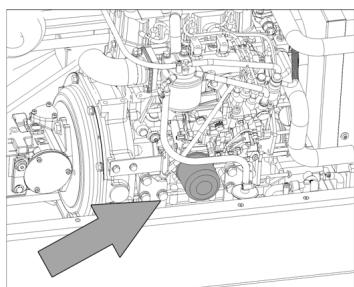

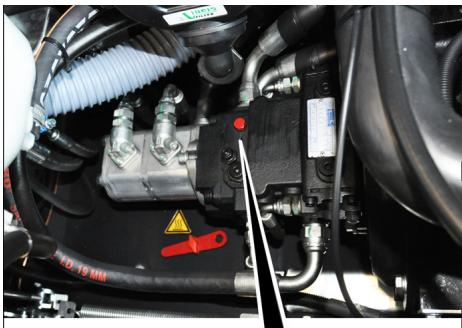

→ Ouvrir le couvercle moteur. → Tourner le levier de mise en roue libre (rouge) de la pompe hydraulique de (dans le sens inverse des aiguilles d'une montre).

Utiliser un outil spécial.

Remarque

L'outil spécial (clé à molette rouge) se trouve dans un support dans le cadre du véhicule, à côté de la roue libre.

Attention

Ne pas déplacer la balayeuse sans l'aide du moteur sur de longues distances et pas plus vite que 10 km/h.

Arrêter le décalage, repousser le levier de roue libre.

Déplacement de la balayeuse sans autopropulsion

Si le levier de roue libre de la pompe hydraulique a été actionné pour décaler la machine, il doit être repoussé jusqu'en butée, dans le sens des aiguilles d'une montre.

Utiliser un outil spécial.

Consignes générales

Avant la mise en service, lire le mode d'emploi du constructeur du moteur et en particulier respecter les consignes de sécurité. → Garer la balayeuse sur une surface plane. → Retirer la clé de contact. → Serrer le frein de stationnement.

Une fois par jour, avant de commencer le travail

→ Contrôler le niveau du réservoir à carburant. → Vérifier le niveau d'huile. → Contrôler le niveau d'eau de radiateur. → Vérifier la pression des pneus.

Contrôler le degré d'usure du balai-brosse et de la balayeuse latérale et vérifier l'enroulement des bandes. Vérifier si des bandes entourent les roues. Contrôler le séparateur centrifuge et filtre d'air, nettoyer le cas échéant. Vérifier le fonctionnement de tous les éléments de commande. Examiner l'appareil pour détecter tout endommagement. Nettoyer le filtre de poussières avec la touche de nettoyage de filtre.

Remarque : voir la description au chapitre Entretien et maintenance.

Risque d'explosion!

• Peut être utilisé uniquement le carburant mentionné dans le manuel d'utilisation.
• Ne faites jamais le plein dans des locaux fermés.
• Il est interdit de fumer ou de faire brûler des objets.
• Faire attention qu'aucun carburant ne tombe sur les surfaces chaudes. Contrôler le contenu en carburant au moyen de la jauge à essence. Couper le moteur. Ouvrir l'habillage latéral du moteur. Ouvrir le réservoir de carburant. Faire le plein de gazole Essuyer le carburant qui aurait pu déborder et refermer le réservoir à carburant.

Réglage du siège du conducteur

→ Tirer le levier de réglage du siège vers l'extérieur. → Déplacer le siège, relâcher le levier et enclencher le siège. → Essayer de pousser le siège vers l'avant ou vers l'arrière afin de vérifier qu'il est bien enclenché.

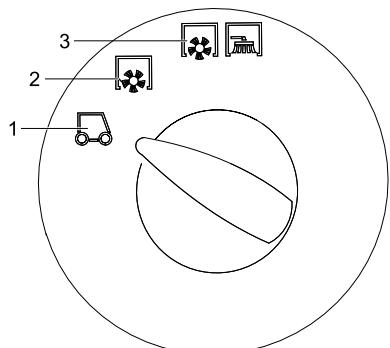

Choix des programmes

1 Déplacement de transport 2 Balayage avec brosse rotative 3 Balayage avec la brosse rotative et les balais latéraux

Démarrage de la machine

Remarque : l'appareil est équipé d'un siège avec contact de sécurité. Lorsque le conducteur quitte son siège, la machine s'arrête.

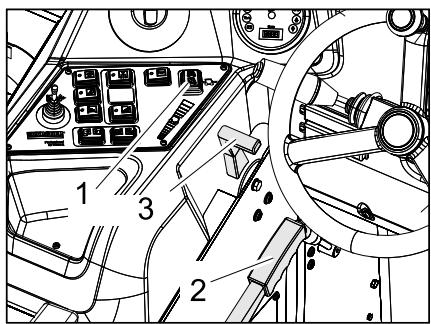

1 Sélecteur de direction 2 Frein d'immobilisation 3 Réglage du régime moteur

→ Prendre place sur le siège du conducteur. → Amener le sélecteur de déplacement en position centrale. → Serrer le frein de stationnement. → Pousser le réglage du régime moteur de 1/3 vers l'avant.

Préchauffer

Placer la clé de démarrage dans la serrure d'allumage. → Tourner la clé de contact en position « filament incandescent »

La lampe de préchauffage s'allume.

Lancer le moteur

Lorsque la lampe de préchauffage s'éteint, tourner la clé de contact sur la position "II". Lorsque la machine a démarré, relâcher la clé de contact.

Remarque : ne jamais actionner le démarreur plus de 10 secondes. Attendre au moins 10 secondes avant d'actionner le démarreur à nouveau.

Déplacer la balayeuse

→ Régler l'interrupteur de programme sur marche transport. → Régler le levier d'accélération complètement vers l'avant (haut régime). → Appuyer sur la pédale de frein et maintenir la pression. → Desserrer le frein.

Avancer

Mettre le sélecteur du sens de marche sur « marche avant » Appuyer lentement sur la pédale d'accélérateur.

Danger

Risque de blessure! En reculant, aucun danger ne peut exister pour des tiers. Le cas échéant, laissez-vous guider.

Attention

Risque d'endommagement. N'actionner le sélecteur de sens de marche que pendant l'immobilisation de l'appareil.

Mettre le sélecteur du sens de marche sur « Arrière » → Appuyer lentement sur la pédale d'accélérateur.

Pour la conduite

Le pédaie d'accélérateur permet de régler la vitesse de déplacement de façon continue. - Evitez d'actionner la pédale par à-coups, cela pourrait endommager le système hydraulique. - Relâcher légèrement la pédale de marche avant lorsque la puissance faiblit dans les montées.

Freinage

La machine freine automatiquement et s'immobilise lorsque la pédale d'accélérateur avant est relâchée.

Remarque: L'effet de freinage peut être soutenu par la pression de la pédale de frein.

Franchissement des obstacles

Franchir des obstacles fixes jusqu'à 70 mm de hauteur : Franchir l'obstacle avec précaution en avançant lentement.

Franchir des obstacles fixes de plus de 70 mm de hauteur :

Le véhicule ne peut franchir ces obstacles qu'avec une rampe appropriée.

Attention

Ne balayer ni bandes adhesives, ni fils de fer ou autres matériaux risquant de déterminer le mécanisme de balayage.

Remarque : adapter la vitesse du véhicule aux conditions locales pour obtenir un résultat de nettoyage optimal.

Remarque: le filtre à poussières doit être nettoyé régulièrement pendant l'utilisation de la balayeuse.

Kit de montage du 3ÈME balai latéral (option)

Ce kit de montage est monté en usine et ne peut pas être installé ultérieurement.

Le 3ème balai laterale peut être pivoté vers l'extérieur, levé ou abaissé, ce qui facilite le balayage de bords de trottoirs et de rigoles.

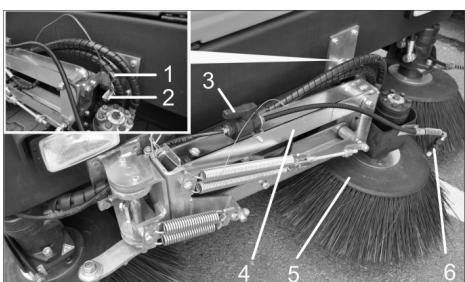

1 Porte-ressort 2 Axe de retenue 3 Vanne d'arrêt pour système de pulvérisation d'eau 4 Bras du balai latérale 5 3. balai latéral 6 Gicleurs

Débloquer le bras du balai latéral : Sortir la fiche à ressort et relever le bras du balai latéral en dehors de l'axe de retenue. Enficher de nouveau dans l'axe de retenue la fiche à ressort en direction du support.

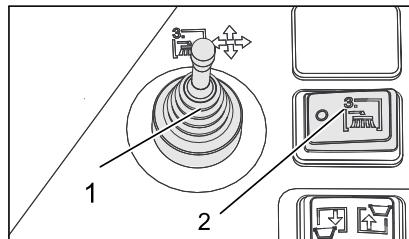

1 Levier de réglage, troisième balai latéral (option) 2 Troisième balai latéral marche/arrêt (option) Prendre place sur le siège conducteur ; utiliser le balai latéral avec le levier de réglage. La mise en service se fait par le commutateur marche/arrêt du troisième balai latéral.

←→	Levier de réglage vers la droite : Le balai létal se dé-place vers la droite (sur l'exté-rieur).
↑	Levier de réglage vers l'avant : le balai létal s'abaisse.
↓	Levier de réglage vers l'arrière : le balai létal se sou-lève.
←	Levier de réglage vers la gauche : Le balai létal se dé-place vers la gauche (sur l'inté-rieur).

Attention

Pendant le transport sur voies publiques, le 3e balai latéral doit être pivoté vers l'intérieur et mis en sécurité.

Kit de montage du système de pulvérisation d'eau (option)

Ce kit de montage est monté en usine et ne peut pas être installé ultérieurement.

Le kit de montage du système de pulvérisation d'eau se compose d'un réservoir à eau et des buses de pulvérisation sur les balais latéraux.

Le système de pulvérisation d'eau peut être utilisé si beaucoup de poussière est produite lors du balayage. La mise en service se fait par le commutateur de l'arrosage du troisième balai latéral.

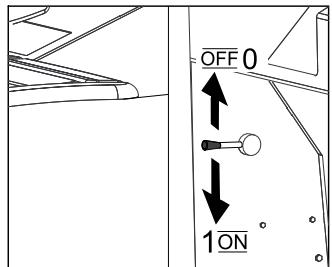

Balayage de sols secs

mesure le ventilateur en service.

Lors du nettoyage de surfaces, régler l'interrupteur de programme sur balayage avec balayeuse. Lors du nettoyage de cordures, régler l'interrupteur de programme sur balayage avec balayeuse et balai latéral.

Balayage de sols humides ou mouillés

→ Mettre le ventilateur hors service. → Lors du nettoyage de surfaces, régler l'interrupteur de programme sur balayage avec balayeuse. Lors du nettoyage de cordures, régler l'interrupteur de programme sur balayage avec balayeuse et balai latéral.

Danger

Risque de blessure! Veiller à ce qu'aucune personne ni aucun animal ne se trouve dans la zone de basculement pendant le vidage du bac à poussières.

Danger

Risque d'écrasement! Ne jamais approcher les mains du mécanisme de vidage. Ne jamais rester sous le bac lorsqu'il est relevé.

Danger

Risque de basculement! Pour le processus de vidage du bac, veiller à garer le véhicule sur une surface plane.

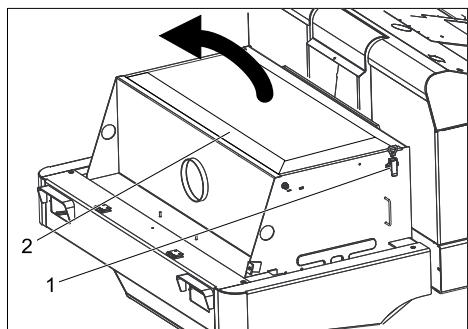

→ Régler l'interrupteur de programme sur marche transport. → Relever le bac à poussières. → S'approcher lentement du collecteur de poussières. → Serrer le frein de stationnement.

→ Ouvrir le volet du collecteur : Pousser l'interrupteur à gauche et vider la cuve à poussière. → Fermer le volet du collecteur : Pousser l'interrupteur à droite (environ 2 secondes) jusqu'à l'enclenchement en position finale. → Desserrer le frein. → S'éloigner lentement du collecteur à poussières. → Abaisser le bac à poussières jusqu'à la position finale.

Mise hors service de l'appareil

→ Pousser le réglage du régime moteur complètement vers l'arrière. → Appuyer sur la pédale de frein et maintenir la pression. → Serrer le frein de stationnement. → Tourner la clé de contact sur "0" et la retirer.

Danger

Risque de blessure et d'endommagement! Respecter le poids de l'appareil lors du transport.

→ Tourner la clé de contact sur "0" et la re-tirer. → Serrer le frein de stationnement. → Sécuriser l'appareil au niveau des points d'arrimage (4x) avec des sangles de serrage, des cordes ou des chaînes. → Sécuriser le véhicule à l'aide de cales sous les roues. → Sécuriser l'appareil contre les glissements ou les basculements selon les directives en vigueur lors du transport dans des véhicules.

Danger

Risque de blessure et d'endommagement! Prendre en compte le poids de l'appareil à l'entreposage.

Rangement

Respecter les instructions suivantes si la machine doit rester inutilisée pendant un certain temps :

→ Garer la balayeuse sur une surface plane. → Lever les balais latéraux et la brosse rotative pour ne pas endommager les crins. → Tourner la clé de contact sur "0" et la retirer. → Serrer le frein de stationnement. → Sécuriser la balayeuse afin qu'elle ne puisse rouler librement. → Changer l'huile du moteur. → En cas de gel, vidanger le liquide de refroidissement ou contrôler s'il contient suffisamment d'antigel. → Nettoyer l'intérieur et l'extérieur de la balayeuse. → Charger la batterie et débrancher les cosses.

Consignes générales

• Les maintenances doivent être uniquement effectuées par des services d'assistance au client autorisés ou par des spécialistes.
• Les appareils utilisés industriellement dans des locaux différents doivent avoir effectué une révision de protection selon VDE 0701. Garer la balayeuse sur une surface plane. Tourner la clé de contact sur "0" et la retirer. Serrer le frein de stationnement.

Attention

Risque d'endommagement! L'appareil ne peut être nettoyé à l'eau avec un flexible ou au jet haute pression (Danger de court-circuits ou autres dégâts).

Danger

Risque de blessure! Porter un masque et des lunettes de protection.

→ Essuyer le véhicule avec un chiffon. → Nettoyer le véhicule à l'air comprimé.

Nettoyage extérieur de l'appareil

Nettoyer l'extérieur du véhicule avec un chiffon humide et un détergent doux. Remarque : n'utiliser aucun détergent agressif.

Fréquence de maintenance

Respecter la liste de contrôle d'inspection 5.950-643.0 !

Remarque: le compteur d'heures de service indique l'échéance des périodicités de maintenance.

Maintenance par le client

Remarque : tous les travaux d'entretien et de maintenance devant être faits par le client doivent être effectués par une personne qualifiée. Il est possible à tout moment de faire appel à un spécialiste Kärcher.

Maintenance quotidienne :

→ Contrôler le niveau du réservoir à carburant. Vérifier le niveau d'huile. → Contrôler le niveau d'eau de radiateur. → Vérifier la pression des pneus. → Contrôler le degré d'usure du balai-brosse et de la balayeuse latérale et vérifier l'enroulement des bandes. → Contrôler le filtre à carburant. → Contrôler le séparateur centrifuge et filtre d'air, nettoyer le cas échéant. → Vérifier le fonctionnement de tous les éléments de commande. → Examiner l'appareil pour détecter tout endommagement.

Maintenance hebdomadaire :

→ Nettoyer le radiateur. → Nettoyer le refroidisseur d'huile hydraulique. → Contrôler l'installation hydraulique. → Contrôler le niveau de l'huile hydraulique. → Contrôler le niveau de liquide de frein. → Contrôler le dégré d'usure des couteau d'étanchéité et le cas échéant, les remplaçer. → Vérifier et lubrifier le volet du collecteur.

Maintenance toutes les 50 heures de service :

Évacuer l'eau du séparateur d'eau diesel.

Maintenance en fonction de l'usure :

→ Changer les baguettes d'étanchéité. → Remettre les joints latéraux correctement en place ou les remplacer. → Changer la rosse rotative. → Changer les balais latéraux.

Remarque : pour la description, voir le chapitre Travaux de maintenance.

Maintenance après 50 heures de service :

Faire exécuter la première inspection selon le carnet d'entretien.

Maintenance après 250 heures de service :

Faire exécuter l'inspection selon le carnet d'entretien.

Remarque: pour éviter de perdre le bénéfice de la garantie, veuillez confier au service après-vente Kärcher agréé tous les travaux de maintenance et d'entretien pendant la durée de la garantie.

Préparation :

→ Garer la balayeuse sur une surface plane. → Tourner la clé de contact sur "0" et la retirer. → Serrer le frein de stationnement.

Aperçu général

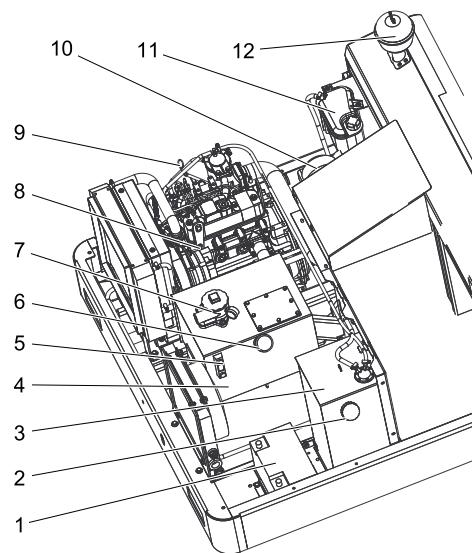

1 Batterie 2 Couvercle du réservoir de carburant 3 Récipient de carburant

4 Réservoir d'huile hydraulique 5 Vitre de surveillance 6 Tubulure de replissage d'huile hydraulique 7 Filtre d'huile hydraulique 8 Moteur diesel à 3 cylindres 9 Jauge d'huile

10 Filtre d'air

11 Réservoir d'eau de refroidissement 12 Séparateur centrifuge

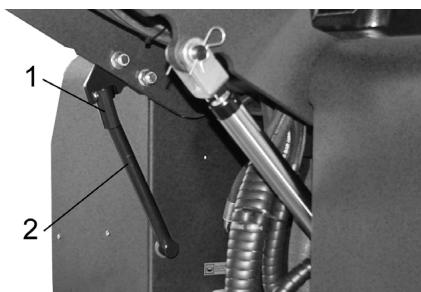

Danger

Risque de blessure! Toujours mettre la barre de sécurité en place lorsque le bac à poussière est levé.

1 Support de la barre de sécurité 2 Barre de sécurité

Relever la barre de sécurité et l'insérer dans le support (protection).

Ne jetez pas l'huile moteur, le fuel, le diesel ou l'essence dans la nature. Protégé le sol et évacuer l'huile usée de façonfavorable à l'environnement.

Consignes de sécurité

Respecter impérativement ces consignes en cas de manipulation des batteries :

i	Respecter les consignes si-tuées sur la batterie, dans les instructions de service et dans le mode d'emploi du vehicule !
	Porter des lunettes de protection !
	Tenir les enfants à l'écart des acides et des batteries !
	Risque d'explosion !
	Toute flamme, matière incan-descente, étincelle ou cigarette est interdite à proximité de la batterie !
	Risque de brûlure!
+	Premiers soins !

!	Attention !
	Mise au rebut !
Pb	Ne pasmettre la batterie au re- but dans le vide-ordures !

Danger

Risque d'explosion! Ne jamais déposer d'outils ou d'objets similaires sur les bornes et les barrettes de connexion de la batterie.

Danger

Risque de blessure! Ne jamais être en contact direct avec les plaques et le plomb. Prendre soin de se laver les mains après avoir manipulé la batterie.

Danger

Risque d'incendie et d'explosion!

• Il est interdit de fumer ou de faire brûler des objets.
• Les espaces dans lesquelles sont chargées les batteries doivent être bien aérées, puisque au chargement peut apparaître du gaz très explosif.

Risque de brûlure!

• Des éclaboussures d'acide dans l'œil ou sur la peau, laver avec l'eau.
• Avec voir immédiatement le médecin. Laver les vêtements salés avec l'eau.

Montage et branchement de la batterie

Placer la batterie dans son compartiment. Visser les fixations situées sur le socle de la batterie. Monter la cosse (cable rouge) sur le pôle plus (+) de la batterie. Monter la cosse sur le pôle moins (-) de la batterie.

Remarque: enduire les pôles de la batterie et les cosses de graisse pour les protégger.

Attention

Pour les batteries contenant de l'acide, contrôler régulièrement le niveau de liquide.

L'acide d'une batterie complètement chargée a à 20 °C le poids spécifique de 1,28 kg/l. L'acide d'une batterie en partie déchargée a le poids spécifique entre 1,00 et 1,28 kg/l. - Dans toutes les cellules, le poids spécifique de l'acide doit être le même. Ouvrir tous les orifices d'alimentation des compartiments. Faire des prélèvements de chaque cellule avec le pèse-acide. Redonner le prélèvement d'acide à la même cellule.

Si le niveau de liquide est trop bas, remplir d'eau distillée jusqu'au repère. Recharger la batterie. Fermer les orifices des compartiments.

Danger

Risque de blessure! Respecter les consignes de sécurité pour l'utilisation de batteries. Lire avec attention le mode d'emploi du chargeur de batterie.

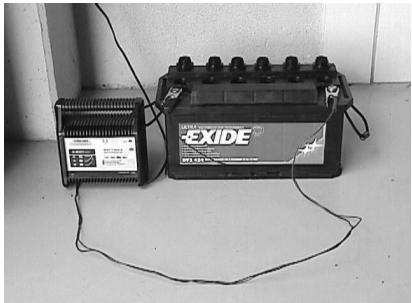

Danger

Charger la batterie uniquement avec un chargeur approprié.

→ Ouvrir tous les orifices d'alimentation des compartiments. → Raccorder le pôle + du chargeur au pôle + de la batterie. → Raccorder le pôle - du chargeur au pôle - de la batterie. → Brancher la fiche secteur et mettre le chargeur en service. → Charger la batterie avec le courant le plus faible possible.

Remarque : lorsque la batterie est chargée, débrancher en premier le chargeur du réseau, puis le séparer de la batterie.

Démonter la batterie

→ Débrancher la cosse du pôle négatif (-). → Débrancher la cosse du pôle positif (+). → Desserrer les fixations situées sur le socle de la batterie. → Retirer la batterie de son support. → Éliminer la batterie usée en respectant les dispositions en vigueur.

Danger

Risque de brûlure!

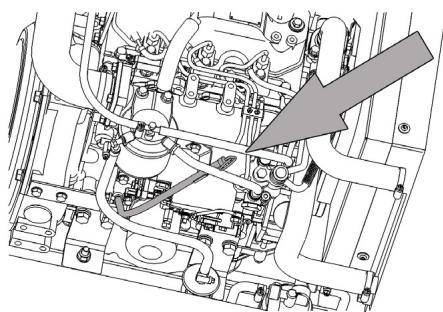

Laisser refroidir le moteur. Attendre 5 minutes après l'arrêt du moteur avant de procéder au contrôle du niveau d'huile.

Dévisser à nouveau la jauge. Essuyer la jauge puis revisser. Dévisser à nouveau la jauge.

→ Relever le niveau d'huile. → Mettre de nouveau la jauge d'huile.

Le niveau d'huile doit se couvrir entre les repères "MIN" et "MAX". Si le niveau d'huile se trouve sous le repère "MIN", remplir l'huile de moteur. - Ne pas remplir le moteur au-dessus du repère "MAX". Desserrer la vis de serrage de l'ouverture de remplissage d'huile. Remplir huile de moteur. Types d'huile : voir Caractéristiques techniques. Refermer l'orifice de remplissage. Attendre au moins 5 minutes. Vérifier le niveau d'huile.

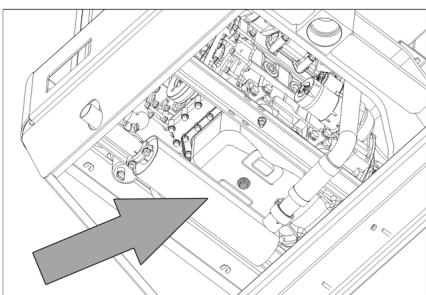

Attention

Risque de brûlure par huile chaude!

→ Préparer un réseau de récapération pouvant contenir 6 litres d'huile au minimum. → Laisser refroidir le moteur.

→ Dévisser la vis de purge. → Desserrer la vis de serrage de l'ouverture de remplissage d'huile. → Vidanger l'huile.

Dévisser le filtre d'huile. Nettoyer le pilote avant et les surfaces étanches. Enduire le joint du nouveau filtre d'huile avant le montage avec huile. Monter le nouveau filtre d'huile et serrer. Visser la valve de purge de huile inclusive le nouveau joint.

Remarque : Serrer la vis de purge d'huile à un couple de 25 Nm, à l'aide d'une clé de serrage dynamométrique.

Remplir huile de moteur.

Types d'huile: voir caractéristiques techniques

Refermer l'orifice de replissage. → Laisser le moteur env. 10 secondes en marche. → Vérifier le niveau d'huile.

Remarque

Le collecteur de balayage ne doit pas être levé. Ouvrir le couvercle moteur.

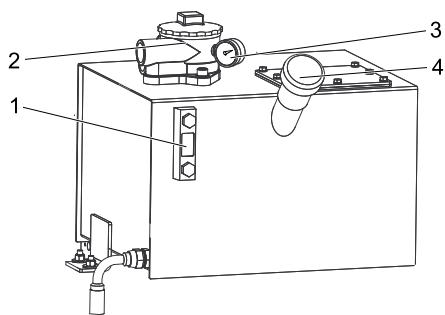

1 Vitre de surveillance 2 Filtre d'huile hydraulique 3 Manomètre 4 Couvercle de fermeture. Orifice de remplissage d'huile Contrôler le niveau d'huile hydraulique dans le regard. Le niveau d'huile doit se trouver entre les repères "MIN" et "MAX". Si le niveau d'huile se trouve sous le repère "MIN", remplir l'huile hydraulique. Dévisser le couvercle de verrouillage de l'orifice de remplissage d'huile. Nettoyer le secteur de remplissage. Retirer le filtre à huile hydraulique. Remplir l'huile hydraulique.

Types d'huile: voir caractéristiques techniques

Visser le couvercle de verrouillage de l'orifice de remplissage d'huile.

Remarque

Si le manomètre indique une pression d'huile hydraulique élevée, le filtre d'huile hydraulique doit être remplacé par le service après-vente de Kärcher.

Contrôler l'installation hydraulique

→ Serrer le frein de stationnement. → Lancer le moteur.

La maintenance de l'installation hydraulique ne peut être effectuée que par le service après-vente de Karcher. Vérifier tous les flexibles hydrauliques et les raccordements s'ils sont étanches.

Contrôler et maintenant le radiateur d'eau △ danger

Risque de brûlure provoquée par l'eau brûlante! Laisser refroidir le système de refroidissement du moteur au moins 20 minutes.

Vérifier le niveau d'eau de refroidissement sur le réservoir de compensation (niveau d'eau entre MINI et MAXI). Nettoyer les lamelles du radiateur. Vérifier que les flexibles hydrauliques et raccordements sont étanches. Nettoyer le ventilateur.

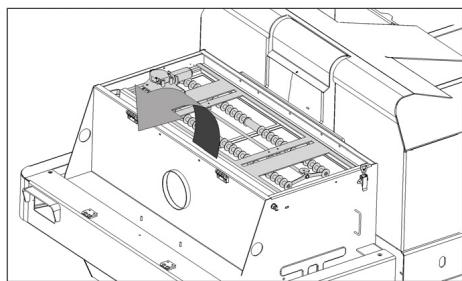

Contrôler la roue rotative

→ Lancer le moteur. → Lever le bac à poussières jusqu'à la position finale. → Couper le moteur. → Serrer le frein de stationnement. → Mettre la barre de sécurité en place pour le vidage en hauteur. → Oter les fils et bandes de larosse rotative. → Sortir la barre de sécurité. → Lancer le moteur. → Abaisser le bac à poussières jusqu'à la position finale. → Couper le moteur.

Changer la roue rotative

1 Vis de fixation du logement de la brosse de balayage 2 Brosse rotative 3 Logement de la Brosse de balayage 4 Joint latéral de la tôle de retenue 5 Joint latéral

→ Ouvrir l'habillage latéral à l'aide de la clé. → Dévisser les écrous à ailette du joint latéral sur la tôle de retenue etsteroler la tôle de retenue. → Rabattre le joint latéral vers l'extérieur. → Dévisser la vis de fixation du logement de la Brosse-rouleau et basculer le logement vers l'extérieur. → Extraire la brosse rotative.

Position de la brosse de balayage dans le sens de la marche (vue d'en haut).

Remarque: veiller au bon positionnement de la Brosse lors du montage d'une nouvelle Brosse rotative.

Monter la nouvelle Brosse rotative. Les rainures de la Brosse rotative doivent être enfichées dans les cames du pivot opposé.

Remarque: Après le montage de la nouvelle brosse rotative, il convient de régler de nouveau la trace de balayage.

Contrôler et régler la trace de balayage

→ Vérifier la pression des pneus. → Mettre le ventilateur d'aspiration hors service. → Déplacer la balayeuse sur un sol plan et lisse, recouvert de poussière ou de craie. → Régler le sélecteur de programme sur balayage avec Brosse de balayage. → Régler l'interrupteur de programme sur marche transport. → Déplacer le véhicule en marche arrière. → Contrôler la surface de balayage.

La trace de balayage doit avoir la forme d'un rectangle régulier de 80 à 85 mm de large.

Régler la largeur de la trace de balayage :

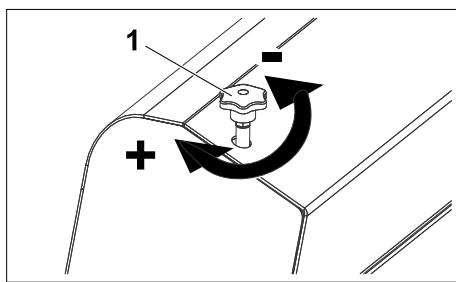

1 Vis de réglage → Régler la position de la trace de balayage en ajustant la vis de réglage. → Contrôler la surface de balayage.

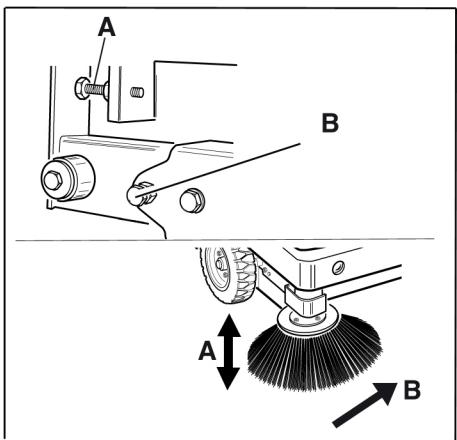

Contrôler et régler la trace de balayage du balai latéral

→ Vérifier la pression des pneus. → Lever les balais latéraux. → Déplacer la balayeuse sur un sol plan et lisse, recouvert de poussière ou de craie. → Régler le sélecteur de programme sur balayage avec Brosse de balayage et balai latéral. → Lever les balais latéraux. → Régler le sélecteur de programme sur Circuler. → Déplacer le véhicule en marche arrière. → Contrôler la surface de balayage.

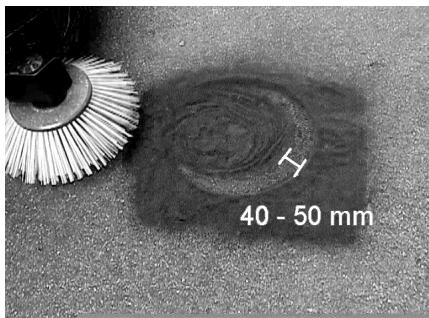

La largeur de la trace de balayage doit être entre 40 et 50 mm.

→ Corriger la trace de balayage à l'aide des deux vis de réglage. → Contrôler la surface de balayage.

Réglage des joints latéraux

→ Vérifier la pression des pneus. → Remonter le collecteur de balayures et le freiner avec la barre de sécurité.

Danger

Risque de blessure! Toujours mettre la barre de sécurité en place lorsque le bac à poussière est levé.

Relever la barre de sécurité et l'insérer dans le support (protection).

1 Support de la barre de sécurité 2 Barre de sécurité

→ Ouvrir l'habillage latéral, comme décrit au chapitre « remplacement de la Brosse rotative » → Desserrer 6 écrous à ailettes sur la tôle de retenue latérale. → Desserrer 3 écrous (écartement de 13) sur la tôle de retenue avant. → Presser le joint latéral vers le bas (trou oblong), jusqu'à ce qu'il se trouve à 1 - 3 mm du sol. → Serrer les tôles de retenue à fond. → Réaliser l'opération de l'autre côté de l'appareil.

Contrôler la pression des pneus

→ Garer la balayeuse sur une surface plane. → Brancher le manomètre sur la valve du pneu. → Vérifier la pression et corriger si nécessaire. → Pour la pression de gonflage autorisée pour les pneumatiques, voir les caractéristiques techniques.

Nettoyer manuellement le filtre à poussières

Nettoyer le filtre de poussières avec la touche de nettoyage de filtre.

Avertissement

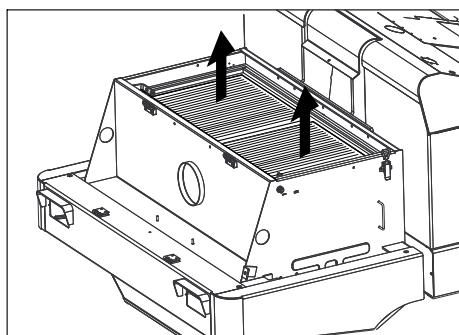

Vider le bac à poussières avant de procéder au remplacement du filtre. Porter un masque de protection pour effectuer des travaux de maintenance sur le système de filtration. Respecter les consignes de sécurité concernant la manipulation de fines poussières.

Ouvrir le verrouillage en desserrant la vis à poignée en étoile. Rabattre le capot vers l'avant.

→ Ouvrir le recouvrement du filtre.

Rabattre le secoueur de filtre vers l'avant.

Remplacer le filtre à poussières. Refermer le couvercle du filtre.

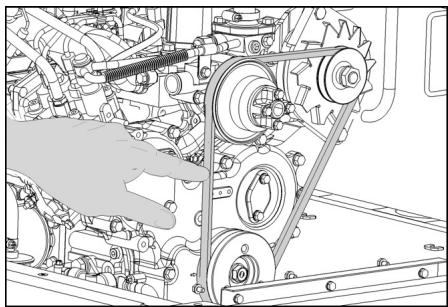

Contrôler la courroie trapézoidale et la régler

La courroie trapézoïdale doit céder d'environ 7 à 9 mm à une pression de 10 kg.

Faire régler la tension de la courroie trapézoïdale par le service après-vente/agréé.

Vérification et échange du filtre à air

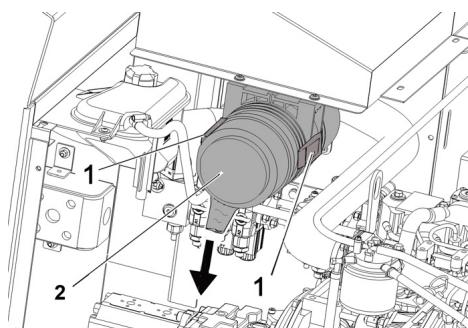

→ Retirer le boîtier du filtre d'air. → Remplacer la cartouche du filtre à air.

Remarque : position de montage avec ouverture de soufflage vers le bas (voir illustration).

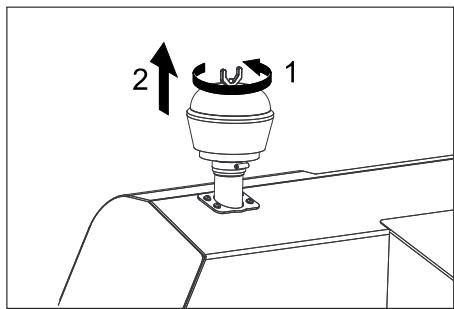

Dévisser l'écrou ailettes sur le séparateur centrifuge. Nettoyer le séparateur centrifuge.

Changer l'ampoule du phare (option)

→ Devisser le phare. → Retirer le phare et débrancher le connecteur.

Remarque : respecter les positions de la fiche.

→ Démonter le phare. → Désolidariser le logement du phare et le maintenir ce faisant horizontal car l'unité de lampe n'est pas fixée. → Déverrouiller l'étrier de fermeture et enlever l'ampoule. → Monter une ampoule neuve. → Remonter en suivant les étapes dans l'ordre inverse.

Remplacer les fusions

Ouvrir le porte-fusibles.

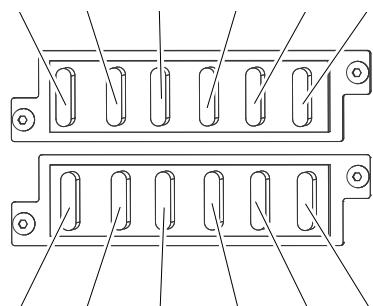

FU04 FU09 FU10 FU11 FU06 FU07

FU08 FU03 FU13 FU05 FU02 FU12

Contrôler les fusibles.

Remarque: Les fusibles FU 01 et FU 14 se trouvent dans le compartiment moteur.

FU 01	Fusible principal	60 A
FU 02	Dispositif de feu cligno-tants averisseurs	10 A
FU 03	Relais de sécurité Affichage multifonction	10 A
FU 04	Pompe à essence	10 A
FU 05	Relais temporel Contacteur du siège	30 A
FU 06	Avertisseur sonore et mo-teur de ventilateur du ra- diateur hydraulique	25 A
FU 07	Bouton sélecteur de programme Fonctions collecteur de balayures	10 A
FU 08	Contacteur de feu stop Clignotant	10 A
FU 09	Éclairage de gauche	7,5 A
FU 10	Éclairage de croite	7,5 A
FU 11	Éclairage de travail avant (feu de croise-ment)	10 A
FU 12	Système vibrateur Gyrophare	20 A
FU 13	Pompe à eau Ventilateur condensa-teur Éclairage de la cabine Essuie-glace 3. balai létéralt Moteur soufflante ca-bine	10 A
FU 14	Moteur ventilateur condensateur	40 A

Remplacer les fusibles défectueux. Remarque : n'utiliser que des fusibles du même ampérage.

Déclaration de conformité CE

Nous certifions par la présente que la machine spécifiée ci-après répond de par sa conception et son type de construction ainsi que de par la version que nous avons mise sur le marché aux prescriptions fondamentales stipulées en matière de sécurité et d'hygiène par les directives européennes en vigueur. Toute modification apportée à la machine sans notre accord rend cette déclaration invalide.

Produit: Machine d'aspiration réversible, appareil d'accrochage Type: 1.186-xxx

Directives européennes en vigueur: 2006/42/CE (+2009/127/CE) 2004/108/CE 2000/14/CE

Normes harmonisées appliquées : EN 60335-1, EN 55012:2007 + A1:2009, EN 55014-2:1997 + A2:2008

Normes nationales appliquées :

Procédures d'évaluation de la conformité 2000/14/CE: Annexe V Niveau de puissance acoustique dB(A)

Mesuré : 102 Garanti : 105

Les soussignés agissant sur ordre et sur procuration de la Direction commerciale.

Responsable de la documentation: S. Reiser

Alfred Kärcher GmbH Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany)

Téléphone: [phone] Télécopieur: [phone]

Dans chaque pays, les conditions de garantie en vigueur sont celles publiées par notre société de distribution responsable. Les éventuelles pannes sur l'appareil sont réparées gratuitement dans le délai de validité de la garantie, dans la mesure où celles-ci relevant d'un défaut matériel ou d'un vice de fabrication. En cas de recours en garantie, adressez-vous à votre revendeur ou au service après-vente agréé le plus proche munis de votre preuve d'achat.

Assistance en cas de panne

Panne	Remède
Il est impossible demettre l'appa-reil en marche	S'asseoir sur le siège conducteur, le contact de sécurité du siège est activé
	Charger ou changer la batterie
	Faire le plein, purger le système de carburant
	Remplacer le filtré à carburant
	Contrôler le système de conduite de carburant, les raccordements les connexions, le cas échéantmaintenir
	Contacter le service après-vente Kärcher
Le moteur tourne de façon irrégu-lière	Nettoyer ou changer le filtré à air ou la cartouche de filtré
	Contrôler le système de conduite de carburant, les raccordements les connexions, le cas échéantmaintenir
	Contacter le service après-vente Kärcher
Moteur surchauffé	Remplir réfrigérant
	Rincer le radiateur
	Tendre la courroie trapézoidale
	Contacter le service après-vente Kärcher
Le moteur tourne mais le vehicule n'avance que lentement ou n'avance pas	Desserrer le frein
	Vérifier l'enroulement des bandes et des fils.
	Contacter le service après-vente Kärcher
Bruit sifflant dans l'hydraulique	Remettre le fluide hydraulique à niveau
	Contacter le service après-vente Kärcher
Les brosses tournent lentement ou pas du tout	Régler le levier d'accélération complètement vers l'avant (haut régime).
	Vérifier l'enroulement des bandes et des fils.
	Contacter le service après-vente Kärcher
Peu ou pas de puissance d'aspira-tion dans la zone des brosses	Nettoyer le filtré
	Contacter le service après-vente Kärcher
De la poussière s'échappe de l'ap-pareil	Réglage des joints latéraux
	Mettre le ventilateur en service
	Nettoyer le filtré à poussières
	Remplacer les joints du filtré
	Contacter le service après-vente Kärcher
L'unité de balayage n'absorbe pas la poussière	Vider le bac à poussières
	Nettoyer le filtré à poussières
	Changer la Brosse rotative
	Régler la trace de balayage
	Remplacer les baguettes d'étanchéité du bac à poussières
	Eliminer le blocage de la Brosse rotative
	Contacter le service après-vente Kärcher
Le bac à poussière ne se lever ou s'abaisse pas	Régler l'interrupteur de programme sur marche transport - ☐ .
	Contacter le service après-vente Kärcher
Le bac à poussières tourne lente-ment ou pas du tout	Contacter le service après-vente Kärcher
Perturbations de fonctionnement des pièces hydrauliques mobiles	Contacter le service après-vente Kärcher

Caractéristiques techniques

		KM 150/500 R D
Caracteristiques de la machine
Vitesse d'avancement, en avant	km/h	12
Vitesse d'avancement, en arrêté	km/h	12
Pente (max.)	--	18%
Capacité de balayage sans brosses latérales	m²/h	14400
Surface nettoyable avec balais latéraux	m²/h	18000
Largeur de balayage sans balais latéraux	mm	1200
Largeur de travail avec les balais latéraux	mm	1500
Type de protection contre la pluie	--	IPX 3
Durée de fonctionnement avec un réservoir plein	h	4
Moteur
Type	--	YANMAR 3TNV82A
Conception	--	Moteur diesel 3 cylindres quatre temps
Mode de refroidissement	--	Refroidissement à eau
Sens de rotation	--	En sens inverse des aiguilles d'une montre
Forage	mm	82
Levage	mm	84
Cylindrée	cm³	1331
Quantité d'huile	I	3,5
Nombre de tours normal	1/min	2500
Régime maximal	1/min	2500
Régime ralenti	1/min	1300
Puisance max.	kW/PS	18,6 / 25,3
Couple max. 2400-2900 t/min	Nm	84,1
Filtre d'huile	--	Cartouche filtrante
Filtre d'air d'aspiration	--	Cartouche de filtre interne, cartouche de filtre externe
Filtre de carburant	--	Cartouche filtrante
Installation électrique
Batterie	V, Ah	12, 72
Générateur, courant triphasé	V, A	12, 80
Démarreur	--	Démarreur électrique
Installation hydraulique
Quantité d'huile dans toute l'installation hydraulique	I	35
Quantité d'huile dans le réservoir hydraulique	I	28
Types d'huile
Moteur (plus de 25° C)	--	SAE 30, SAE 10W-30, SAE 15W-40
Moteur (0 à 25° C)	--	SAE 20, SAE 10W-30, SAE 10W-40
Moteur (moins de 0° C)	--	SAE 10W, SAE 10W-30, SAE 10W-40
Système hydraulique	--	HV 46
Bac à poussières
Hauteur maximale de déchargement	mm	1470
Volume du bac à poussières	I	500
Brosse rotative
Diamètre de la Brosse rotative	mm	380
Largeur de la Brosse rotative	mm	1200
Vitesse de rotation	1/min	360
Trace de balayage	mm	80
Balai létal
Diamètre des balais latéraux	mm	600
Rotation (sans niveaux)	1/min	0 - 54
Pneumatiques
Dimensions, avant	--	5.00-8 10PR
Pression, avant	bar	8
Dimensions, arrière	--	4.00-8 8PR
Frein
Roues avant	--	mécanique
Roue arrière	--	hydrostatique
Système de filtration et d'aspiration
Conception	--	Filtre plat à plis
Vitesse de rotation	1/min	2900
Surface de filtrage pour poussières fines	m²	7
Dépression nominale du système d'aspiration	mbar	18,5
Débit volumique nominal du système d'aspiration	m³/h	1650
Système vibrateur	--	Moteur électrique
Conditions environnement
Température	°C	-5 à +40
Hygrométrie, non-condensée	%	0 - 90
Valeurs déterminées selon EN 60335-2-72
Émission sonore
Niveau de pression sonore LpA	dB(A)	83
Incertitude KpA	dB(A)	3
Niveau de pression sonore LWA + incertitude KWAr	dB(A)	105
Vibrations de l'appareil
Valeur de vibrations bras-main	m/s²	1,1
Siège	m/s²	0,5
Incertitude K	m/s²	0,1
Dimensions et poids
Longueur x largeur x hauteur	mm	2442x1570x1640
Rayon de braquage à droite	mm	1515
Rayon de braquage à gauche	mm	1600
Poids à vide	kg	1440
Poids total admissible	kg	2270
Charge d'essieu avant admissible	kg	1418
Charge d'essieu arrêté admissible	kg	852
Contenu réservoir de carburant, Diesel	l	26
Sous réserve de modifications techniques !

1.186-124.0

5.964-126.0 14.04.2011

AE Karcher FZE, P. O. Box 17416, Jebel Ali Free Zone (South), Dubai, United Arab Emirates, [phone], www. kaercher. com AR Kärcher S. A., Uruguay 2887 (1646) San Fernando, Pcia. de Buenos Aires [phone], www. karcher. com. ar AT Alfred Kärcher Ges. m. b. H., Lichtblaustraße 7, 1220 Wien, [phone], www. kaercher. at AU Kärcher Pty. Ltd., 40 Koornang Road, Scoresby VIC 3179, Victoria, [phone], www. karcher. com. au BE Kärcher N. V., Industrieweg 12, 2320 Hoogstraten, [phone], www. karcher. be BR Kärcher Indústria e Comércio Ltda., Av. Professor Benedicto Montenegro no 419, Betel, Paulinia - Estado de Sao Paulo, CEP 13.140-000 [phone], www. karcher. com. br CA Kärcher Canada Inc., 6535 Millcreek Road, Unit 67, Mississauga, ON, L5N 2M2, [phone], www. karcher. ca CH Kärcher AG, Industriestrasse, 8108 Dällikon, Kärcher SA, Croix du Pêage, 1029 Villars-Ste-Croix, 0844 850 864, www. kaercher. ch CN Kärcher (Shanghai) Cleaning Systems, Co., Ltd., Part F, 2nd Floor, Building 17, No. 33, XI YA Road, Waigaogiao Free Trade, Pudong, Shanghai, 200131 [phone], www. karcher. cn CZ Kärcher spel. s r. o., Modletice c. p. 141, CZ-251 01 Ricany, +420/323/606 014, www. kaercher. cz DE Alfred Kärcher Vertriebs-GmbH, Friedrich-List-Straße 4, 71364 Winnenden, +49-7195/903-0, www. kaercher. de DK Kärcher Rengöringsystemer A/S, Helge Nielsens Alle 7 A, 8723 Løsning, [phone], www. karcher. dk ES Kärcher, S. A., Pol. Industrial Font del Radium, Calle Josep Trueta, 6-7, 08403 Granollers (Barcelona), [phone], www. karcher. es F Kärcher S. A. S., Z. A. des Petits Carreaux, 5, avenue des Coquelicots, 94865 Bonneuil-sur-Marne, [phone], www. karcher. fr FI Karcher OY, Yrittajantie 17, 01800 Klaukkala, [phone], www. karcher. fi GB Kärcher (U. K.) Ltd., Kärcher House, Beaumont Road, Banbury, Oxon OX16 1TB, [phone], www. karcher. co. uk GR Kärcher Cleaning Systems A. E., 31-33, Nikitara str. & Konstantinoupoleos str., 136 71 Aharnes, [phone], www. karcher. gr HK Kärcher Limited, Unit 10, 17/F., Apec Plaza, 49 Hoi Yuen Road, Kwun Tong, Kowloon, + + (852) -2357-5863, www. karcher. com. hk HU Kärcher Hungaria KFT, Tormásrét ut 2., (Vendelpark), 2051 Biatorbagy, [phone], www. kaercher. hu

I Kärcher S. p. A., Via A. Vespucci 19, 21013 Gallarate (VA), [phone], www. karcher. it IE Kärcher Limited (Ireland), C1 Centrepoint Business Park, Oak Road, Dublin 12, [phone], www. kaercher. ie JP Kärcher (Japan) Co., Ltd., Irene Kärcher Building, No. 2, Matsusaka-Daira 3-chome, Taiwa-cho, Kurokawa-gun, Miyagi 981-3408, [phone], www. karcher. co. jp KR Karcher (Korea) Co. Ltd., 162 Gukhoe-daero, (872-2 Sinjeong-Dong), Seoul, Korea 02-322 6588, A/S. 1544-6577, www. karcher. co. kr LV Karcher SIA, Mārupes nov., Mārupe, Kārja Ulmaṇa gatte 101, Rīga, LV-1046 [phone] MX Karcher Mexico, SA de CV, Av. Gustavo Baz No. 29-C, Col. Nau-calpan Centro, Naucalpan, Edo. de Mexico, C. P. 53000 Mexico, [phone], www. karcher. com. mx MY Karcher Cleaning Systems Sdn. Bhd., 71 & 73 Jalan TPK 2/8, Taman Perindustrian Kinrara, Seksyen 2, 47100 Puchong, Selangor Darul Ehsan [phone], www. karcher. com. my NL Kärcher B. V., Postbus 474, 4870 AL Etten-Leur, 0900-33 666 33, www. karcher. nl NO Kärcher AS, Stanseveien 31, 0976 Oslo, Norway, [phone], www. karcher. no NZ Karcher Limited, 12 Ron Driver Place, East Tamaki, Auckland, New Zealand, [phone], www. karcher. co. nz PL Kärcher Sp. z o. o., Ul. Stawowa 140, 31-346 Kraków, [phone], www. karcher. pl RO Karcher Romania srl, Sos. Odaii 439, Sector 1, RO-013606 BUKAREST, [phone], www. kaercher. ro RU Karcher Ltd. Service Center, 105082, MockBa, yn. B.Почтовая, д. 40 [phone], www. karcher. ru SE Kärcher AB, Tagenevägen 31, 42502 Hisings-Kärra, [phone], www. karcher. se SGP Karcher South East Asia Pte. Ltd., 5 Toh Guan Road East, #01-00 Freight Links Express Distripark, Singapore 608831, [phone], www. karcher. com. sg SK Kärcher Slovakia, s. r. o., Beniakova 2, SK-94901 NITRA, [phone], www. kaercher. sk TR Kärcher Servis Ticaret A. S., Mahmudbey Mahallesi Istoc, Petrol Plaza C-Blok Kat: 2-3, Bagçilar, 34218 Istanbul [phone], [phone], www. karcher. com. tr TW Karcher Limited, 7/F, No. 66, Jhongijheng Rd., Sinjhuang City, Taipei County 24243, Taiwan, [phone], [phone], www. karcher. com. tw UA Kärcher Ltd., Petropavlivska Str., 4, Petropavlivska Borschagivka, Kyiv region, 08130, [phone], www. karcher. com. ua USA To locate your local dealer please visit our web site at http://www. karchercommercial. com or call us at 888.805.9852 ZA Kärcher (Pty) Ltd., 144 Kuschke Street, Meadowdale, Edenvale, 1614, [phone], www. karcher. co. za
