2307 - Tableau d'affichage Quartet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tableau d'affichage
Marque	Quartet
Modèle	2307
Dimensions (L x H x P)	90 cm x 120 cm x 2 cm
Poids	5 kg
Matériau du panneau	Liège
Cadre	Aluminium
Couleur du cadre	Gris argenté
Alimentation	Aucune (produit non électrique)
Type de fixation	Accroche murale (4 crochets inclus)
Accessoires inclus	Punaises (50 pièces)
Fonctions principales	Affichage de documents, notes, photos à l'aide de punaises
Entretien et nettoyage	Nettoyer avec un chiffon sec ou légèrement humide
Sécurité	Fixation murale sécurisée requise pour éviter la chute
Pièces détachées disponibles	Punaises, aimants (modèle compatible)
Réparabilité	Cadre et panneau non réparables individuellement
Utilisation recommandée	Bureau, salle de réunion, école
Garantie	2 ans

FOIRE AUX QUESTIONS - 2307 Quartet

Comment installer le tableau d'affichage Quartet 2307 au mur ?

Utilisez les quatre crochets inclus. Fixez-les au mur avec des chevilles adaptées (non fournies) à l'aide d'un niveau à bulle pour garantir l'horizontalité. Accrochez ensuite le tableau par les encoches au dos.

Quels types de punaises puis-je utiliser ?

Des punaises standard en acier ou plastique conviennent. Évitez les punaises trop longues qui pourraient traverser le panneau de liège.

Puis-je utiliser des aimants sur ce tableau ?

Non, ce modèle est en liège et n'est pas magnétique. Utilisez exclusivement des punaises ou des adhésifs adaptés.

Comment nettoyer le tableau d'affichage ?

Essuyez délicatement la surface avec un chiffon sec pour enlever la poussière. Pour les taches, utilisez un chiffon légèrement humide, puis séchez immédiatement. Ne pas utiliser de produits chimiques.

Quelles sont les dimensions exactes du tableau ?

Le tableau mesure 90 cm de largeur, 120 cm de hauteur et 2 cm d'épaisseur. La surface utile d'affichage est légèrement inférieure à cause du cadre.

Le tableau peut-il être utilisé à l'extérieur ?

Non, ce tableau est conçu pour un usage intérieur uniquement. L'exposition à l'humidité ou au soleil pourrait endommager le liège et le cadre.

Comment puis-je retirer les punaises sans abîmer le liège ?

Utilisez un décolle-punaise ou tirez doucement avec les doigts. Si une punaise résiste, tournez-la légèrement avant de tirer pour éviter d'arracher des morceaux de liège.

Le cadre en aluminium se raye-t-il facilement ?

L'aluminium est relativement résistant, mais peut se rayer sous un choc violent. Évitez de poser des objets durs contre le cadre.

Puis-je remplacer le panneau de liège s'il est usé ?

Le panneau n'est pas remplaçable individuellement. En cas d'usure excessive, il est recommandé de remplacer l'ensemble du tableau.

Où puis-je trouver des accessoires supplémentaires comme des punaises ?

Des punaises standard sont disponibles dans la plupart des magasins de fournitures de bureau ou en ligne. Référez-vous à la marque Quartet pour des punaises compatibles.

MODE D'EMPLOI 2307 Quartet

EURO ALUMINUM FRAME BOARD - Mounting Instructions

*NOTE - For Dry-Erase Boards:

Before mounting board to wall, please refer to instructions in "Accessory Kit" to attach the marker tray to the board frame.

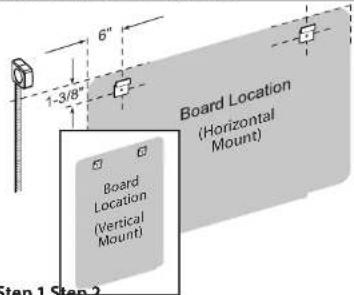

Step 1 Step 2

Determine board location. To position top hanging brackets, mark center hole of hanger 6" from outside edge of board and 1-3/8" down from top of board (A). Drill holes for each hanger in marked locations using a 1/4" drill bit. Tap anchor into hole flush to wall with metal "teeth" firmly embedded. Turn screw clockwise to expand metal legs. Stop when strong resistance is felt and legs are fully expanded.

Turn screw counter-clockwise to remove screw from anchor and re-insert through hanging bracket into wall anchor (B). Tighten firmly. Holding the board at (approx.) 15° angle, place the channel in the back of the frame over the wall hangers. Lower the board so it is flush to the wall (C).

Remove plastic corner caps (D), mark wall through top hole of each corner (E). Remove board from wall and drill holes in marked locations using a 1/4" drill bit. Install wall anchors as indicated in Step #1 (F). Re-hang board and insert screw through plastic corner and into wall anchor. Tighten firmly. Replace corner caps by pressing into place over the screws. (L-Brackets & Truss Head Screws are not required.)

ALUMINUM FRAME BOARD - Mounting Instructions

*NOTE - For Dry-Erase Boards:

Before mounting board to wall, please refer to instructions in "Accessory Kit" to attach the marker tray to the board frame.

Step 1

Determine board location. To position top hanging brackets, mark center hole of hanger 6" from outside edge of board and 7/8" down from top of board (A). Drill holes for each hanger in marked locations using a 1/4" drill bit. Tap anchor into hole flush to wall with metal "teeth" firmly embedded. Turn screw clockwise to expand metal legs. Stop when strong resistance is felt and legs are fully expanded.

Turn screw counter-clockwise to remove screw from anchor and re-insert through hanging bracket into wall anchor (B). Tighten firmly. Holding the board at (approx.) 15° angle, place the channel in the back of the frame over the wall hangers. Lower the board so it is flush to the wall (C).

Step 2

To position bottom "L" brackets, mark wall 1-5/8" up from bottom of board 6" from each outside edge (D). To position top "L" brackets, mark wall 1-5/8" down from top of board and a 1/4 of the board width from each outside edge. Drill holes in marked locations using a 1/4" drill bit. Insert wall anchors and mount "L" brackets as indicated in Step #1 (E). Hang board and mark frame through hole in each "L" bracket. Remove board and drill pilot hole at each mark with 1/8" drill bit. Re-hang board and insert #8 x 1/2" truss head screw through each "L" bracket and into pilot hole in frame (F). Tighten firmly.

WOOD FINISH FRAME BOARD – Mounting Instructions

*NOTE - For Dry-Erase Boards:

Before mounting board to wall, please refer to instructions in "Accessory Kit" to attach the marker tray to the board frame.

Step 1

Determine board location. To position top hanging brackets, mark center hole of hanger 6" from outside edge of board and 2-1/4" down from top of board (A). Drill holes for each hanger in marked locations using a 1/4" drill bit. Tap anchor into hole flush to wall with metal "teeth" firmly embedded. Turn screw clockwise to expand metal legs. Stop when strong resistance is felt and legs are fully expanded.

insert screws through hanging brackets into the wall anchor (B). Tighten firmly. Place the channel in the back of the frame over the wall hangers. Push top of frame down until board is fully engaged on hangers (C).

Step 2

To position bottom "L" brackets, mark wall 2-1/2" up from bottom of board 6" from each outside edge (D). To position top "L" brackets, mark wall 2" down from top of board and a 1/4 of the board width from each outside edge. Drill holes in marked locations using a 1/4" drill bit. Insert wall anchors and mount "L" brackets as indicated in Step #1 (E). Hang board and mark frame through hole in each "L" bracket. Remove board and drill pilot hole at each mark with 1/8" drill bit. Re-hang board and insert #8 x 1/2" truss head screw through each "L" bracket and into pilot hole in frame (F). Tighten firmly.

ACCESSORY PAGE CLIP

- Applies to all boards

Hardware Kit

Dry-Erase and Bulletin Board Installation Instructions

Illustration of a flat-screen monitor with a textured screen and a magnified inset showing the front portion (no text or symbols)

ACCO Brands 300 Tower Parkway Lincolnshire, IL 600 www.quartet.com
