Type de produit	Moniteur médical
Marque	Sony
Modèle	LMD-1530MD
Taille d'écran	15 pouces (diagonale)
Résolution native	1024 x 768 pixels (XGA)
Type de panneau	LCD TFT
Connectivité	Entrée DVI-D, VGA, Composite, S-Vidéo
Alimentation	100-240 VAC, 50/60 Hz
Consommation électrique	Environ 40 W (max)
Dimensions (L x H x P)	340 x 296 x 66 mm (sans socle)
Poids	Environ 4,2 kg
Fonctions principales	Affichage médical haute précision, calibration DICOM, rétroéclairage LED, angle de vision large
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les produits abrasifs ou solvants.
Sécurité	Normes médicales (IEC 60601), mise à la terre requise
Pièces détachées et réparabilité	Pièces disponibles via réseau agréé Sony ; réparation par technicien qualifié recommandée
Informations générales	Couleur : blanc ; fabrication : 2000-2010 (estimation)

FOIRE AUX QUESTIONS - LMD-1530MD SONY

Comment nettoyer l'écran du Sony LMD-1530MD ?

Utilisez un chiffon doux et non pelucheux légèrement humidifié avec de l'eau ou un nettoyant pour écrans. N'appliquez jamais de liquide directement sur l'écran. Évitez les produits contenant de l'alcool ou des solvants.

Quelle est la résolution maximale supportée ?

La résolution native est de 1024 x 768 pixels (XGA). Le moniteur peut également afficher des résolutions inférieures avec mise à l'échelle.

Puis-je utiliser ce moniteur pour de la radiologie ?

Oui, ce moniteur est conçu pour un usage médical et prend en charge la calibration DICOM pour une reproduction précise des images radiologiques.

Comment connecter un PC au LMD-1530MD ?

Le moniteur dispose d'entrées DVI-D et VGA. Utilisez un câble DVI ou VGA pour connecter votre PC. Assurez-vous que le signal est réglé sur la résolution native 1024x768 pour une qualité optimale.

Le moniteur émet un bourdonnement, est-ce normal ?

Un léger bourdonnement peut provenir du transformateur ou du rétroéclairage. Si le bruit est fort ou intermittent, vérifiez l'alimentation et les connexions. Si le problème persiste, contactez un technicien agréé.

Quelle est la durée de vie typique du rétroéclairage ?

Le rétroéclairage LED a une durée de vie estimée à 50 000 heures environ. Une diminution progressive de la luminosité est normale avec le temps.

Comment régler la luminosité et le contraste ?

Utilisez les touches de fonction situées sur le panneau avant. Appuyez sur MENU, naviguez avec les flèches, puis ajustez les paramètres de luminosité et contraste. Confirmez avec ENTER.

Où trouver le mode d'emploi complet ?

Le mode d'emploi complet est disponible en téléchargement gratuit sur notice-facile.com ou sur le site d'assistance Sony. Vous pouvez également demander une traduction dans votre langue.

Le moniteur prend-il en charge le format 16:9 ?

Non, le format natif est 4:3. Les signaux 16:9 seront affichés avec des bandes noires en haut et en bas ou mis à l'échelle.

Comment réinitialiser les paramètres d'usine ?

Accédez au menu OSD, allez dans 'Réglages', puis sélectionnez 'Réinitialiser' ou 'Reset'. Confirmez pour restaurer les paramètres par défaut.

MODE D'EMPLOI LMD-1530MD SONY

Avant d'utiliser l'appareil, veuillez lire attentivement ce manuel et le conserver pour référence future.

Indications d'utilisation / Utilisation prévue

Le moniteur LCD Sony LMD-1530MD est destiné à fournir des affichages vidéo couleur 2D de caméras endoscopiques/laparoscopiques chirurgicales et d'autres systèmes d'imagerie médicale compatibles. Le moniteur LMD-1530MD est destiné à une utilisation en temps réel au cours d'interventions chirurgicales invasives minimales et convient à une utilisation dans les salles d'opération des hôpitaux, centres chirurgicaux, cliniques, cabinets de médecins et environnements médicaux similaires.

AVERTISSEMENT

Afin de réduire les risques d'incendie ou d'électrocution, ne pas exposer cet appareil à la pluie ou à l'humidité.

Afin d'écarter tout risque d'électrocution, garder le coffret fermé. Ne confier l'entretien de l'appareil qu'à un personnel qualifié.

Il est interdit d'apporter une quelconque modification à cet appareil.

AVERTISSEMENT

CET APPAREIL DOIT ÊTRE RELIÉ À LA TERRE.

Pour déconnecter l'alimentation principale, débrancher la fiche AC.

ATTENTION

Éviter d'exposer l'appareil à un égouttement ou à des éclaboussures. Ne placer aucun objet rempli de liquide, comme un vase, sur l'appareil.

AVERTISSEMENT

Veillez à ce que la surface soit suffisamment grande pour que l'appareil ne dépasse ni en largeur ni en profondeur. Dans le cas contraire, l'appareil risque de pencher ou de tomber en provoquant des blessures.

Consultez un personnel qualifié Sony pour l'installation du bras de montage ou du système de fixation au mur ou au plafond.

N'installez pas l'appareil dans un endroit confiné, comme une bibliothèque ou un placard encastré.

Pour les clients au Canada

Cet appareil numérique de classe A est conforme à la norme NMB-003 du Canada.

Pour les clients au Canada

Cet appareil a été homologué conformément à la norme CAN/CSA-C22.2 n° 60601-1.

Pour les clients aux États-Unis et au Canada

Lorsque vous utilisez ce produit raccordé à un courant monophasé de 240 V, vérifiez qu'il est branché à un circuit à prise médiane.

Instructions et remarques de sécurité importantes pour une utilisation dans un environnement médical

1. Tous les équipements raccordés à cet appareil doivent être agréés selon les normes CEI 60601-1, CEI 60950-1, CEI 60065 ou les autres normes CEI/ISO applicables à ces équipements.
2. De plus, toutes les configurations doivent respecter la norme de système CEI 60601-1-1. Quiconque connecte un appareil supplémentaire à l'entrée ou à la sortie de signal configure un système médical et est responsable de la conformité du système aux exigences de la norme de système CEI 60601-1-1. En cas de doute, consultez un personnel de service qualifié.
3. En cas de connexion à d'autres équipements, le courant de fuite peut augmenter.
4. Pour cet équipement en particulier, tout accessoire raccordé comme indiqué ci-dessus doit être raccordé au secteur via un transformateur de séparation conformément aux dispositions de construction de la norme CEI 60601-1 et fournir au moins un isolement de base.
5. Cet appareil génère, utilise et peut émettre des radiofréquences. S'il n'est pas installé et utilisé conformément au mode d'emploi, il peut provoquer des interférences avec d'autres appareils. Si cet appareil génère des interférences (ce que l'on peut facilement vérifier en débranchant le cordon d'alimentation), appliquez l'une des mesures suivantes : installez l'appareil à un autre endroit en tenant compte de l'autre équipement, ou branchez l'appareil et l'autre équipement sur des circuits d'alimentation différents.

Consultez votre revendeur. (Selon les normes CEI 60601-1-2 et CISPR 11, classe B, groupe 1.)

1. Le modèle LMD-1530MD est un moniteur destiné à être utilisé en milieu médical pour la visualisation d'images transmises par des caméras ou des systèmes autres que l'équipement de diagnostic à rayons X.

AVERTISSEMENT

Lors de l'installation de l'appareil, incorporer un dispositif de coupure dans le câblage fixe ou brancher la fiche d'alimentation dans une prise murale facilement accessible proche de l'appareil. En cas de problème lors du fonctionnement de l'appareil, enclencher le dispositif de coupure d'alimentation ou débrancher la fiche d'alimentation.

Attention

Lorsque vous éliminez l'appareil ou ses accessoires, vous devez vous conformer aux lois en la matière dans votre zone géographique ou dans votre pays ainsi qu'aux règlements de l'hôpital en question.

AVERTISSEMENT sur le connecteur d'alimentation

Utiliser un cordon d'alimentation approprié à votre tension d'alimentation secteur locale.

1. Utilisez un cordon d'alimentation (câble secteur à 3 fils)/fiche femelle/fiche mâle avec des contacts de mise à la terre conformes à la réglementation de sécurité locale applicable.
2. Utilisez un cordon d'alimentation (câble secteur à 3 fils)/fiche femelle/fiche mâle avec des caractéristiques nominales (tension, ampérage) appropriées.

Pour toute question sur l'utilisation du cordon d'alimentation/fiche femelle/fiche mâle ci-dessus, consultez un technicien du service après-vente qualifié.

AVERTISSEMENT sur la connexion d'alimentation pour l'utilisation médicale

Veuillez utiliser le cordon d'alimentation suivant. Avec des connecteurs (prise ou femelle) et des cordons autres que ceux indiqués dans ce tableau, utilisez le cordon d'alimentation approuvé pour utilisation dans votre pays.

	États-Unis et Canada
Type de prise QUALITE HOPITAL*
Type de cordon Min.Type SJT	Min.18 AWG
Valeur nominale max. pour la fiche et les coupleurs d'équipement	10A/125V
Approbation de sécurité Listé UL et	CSA

*Remarque : La fiabilité de la mise à la terre ne peut être assurée que si l'équipement est raccordé à une prise correspondante repérée 'Hôpital uniquement' ou 'Qualité hôpital'.

Symboles sur l'appareil

Symbole	Emplacement Signification du symbole
	Panneau avant Interrupteur de veille
	Arrière Borne équipotentielle qui ramène les différentes parties d’un système à la même tension.
	Arrière Borne de mise à la terre fonctionnelle
	Panneau avant Invalidation de toucheLes réglages sont verrouillés et ne peuvent être modifiés.

Ce symbole est situé à l'arrière de l'unité. Consultez la page 72 de ces instructions pour en savoir plus sur la façon de retirer ou de fixer le couvercle du connecteur.

Reportez-vous au mode d'emploi

Suivez les instructions du mode d'emploi pour les parties de l'appareil sur lesquelles ce repère apparaît.

Ce symbole indique le fabricant et apparaît à côté du nom et de l'adresse du fabricant.

Ce symbole désigne le représentant dans la Communauté européenne et apparaît à côté du nom et de l'adresse du représentant dans la Communauté européenne.

Remarques importantes sur la compatibilité électromagnétique en vue d'une utilisation dans un environnement médical

• Le LMD-1530MD nécessite des précautions spéciales concernant la compatibilité électromagnétique et doit être installé et mis en service selon les informations de compatibilité électromagnétique fournies dans ces instructions d'utilisation.
• Les appareils de communication RF portables et mobiles tels que les téléphones cellulaires peuvent affecter le LMD-1530MD.

Avertissement

L'utilisation d'accessoires et de câbles autres que ceux spécifiés, à l'exception des pièces de rechange vendues par Sony Corporation, peut provoquer une augmentation des émissions ou une diminution de l'immunité du LMD-1530MD.

Directives et déclaration du fabricant – émissions électromagnétiques
Le LMD-1530MD est destiné à être utilisé dans l'environnement électromagnétique spécifié ci-dessous.Le client ou l'utilisateur du LMD-1530MD doit s'assurer qu'il est utilisé dans un tel environnement.
Test d'émission Conformité Environnement électromagnétique - directives
Emissions RFCISPR 11	Groupe 1	Le LMD-1530MD utilise l'énergie RF pour son fonctionnement interne uniquement. Par conséquent, ses émissions RF sont très faibles et il est peu probable qu'il provoque des interférences avec un appareil électronique à proximité.
Emissions RFCISPR 11	Classe B	Le LMD-1530MD est utilisable dans tous les établissements, y compris les constructions à usage privé et celles reliées directement au réseau électrique public basse tension qui alimente les bâtiments privatifs.
Emissions harmoniquesCEI 61000-3-2	Classe D
Fluctuations de tension/émissions de scintillementCEI 61000-3-3	Conforme

Avertissement

Si le LMD-1530MD doit être utilisé de façon adjacente ou superposée avec un autre équipement, il convient de vérifier s'il fonctionne normalement dans la configuration dans laquelle il sera utilisé.

Directives et déclaration du fabricant - immunité électromagnétique
Le LMD-1530MD est destiné à être utilisé dans l'environnement électromagnétique spécifié ci-dessous. Le client ou l'utilisateur du LMD-1530MD doit s'assurer qu'il est utilisé dans un tel environnement.
Test d'immunité	Niveau de test CEI 60601	Niveau de conformité	Environnement électromagnétique - directives
Décharges électrostatiques (DES)CEI 61000-4-2	Contact ±6 kVAir ±8 kV	Contact ±6 kVAir ±8 kV	Le sol doit être en bois, en béton ou en dalles de céramique. Si le sol est recouvert de matériaux synthétiques, l'humidité relative doit être d'au moins 30 %.
Courants électriques rapides transitoires/salvesCEI 61000-4-4	±2 kV pour les lignes d'alimentation en courant électrique±1 kV pour les lignes d'entrée/sortie	±2 kV pour les lignes d'alimentation en courant électrique±1 kV pour les lignes d'entrée/sortie	L'alimentation électrique doit être de qualité équivalente à celle d'un environnement commercial ou hospitalier conventionnel.
SurtensionsCEI 61000-4-5	±1 kV ligne(s) à ligne(s)±2 kV ligne(s) à terre	Mode différentiel ±1 kVMode standard ±2 kV	L'alimentation électrique doit être de qualité équivalente à celle d'un environnement commercial ou hospitalier conventionnel.
Baisses de tension, courtes interruptions et variations de tension sur les lignes d'entrée de l'alimentation électriqueCEI 61000-4-11	UT < 5% (baisse >95 % dans l’ UT )pendant 0,5 cycle UT de 40 %(baisse de 60 % dans l’ UT )pendant 5 cycles UT de 70 %(baisse de 30 % dans l’ UT )pendant 25 cycles UT < 5% (baisse >95 % dans l’ UT )pendant 5 secondes	UT < 5% (baisse >95 % dans l’ UT )pendant 0,5 cycle UT de 40 %(baisse de 60 % dans l’ UT )pendant 5 cycles UT de 70 %(baisse de 30 % dans l’ UT )pendant 25 cycles UT < 5% (baisse >95 % dans l’ UT )pendant 5 secondes	L'alimentation électrique doit être de qualité équivalente à celle d'un environnement commercial ou hospitalier conventionnel. Si l'utilisateur du LMD-1530MD requiert un fonctionnement continu pendant les coupures d'alimentation électrique, il est recommandé de relier le LMD-1530MD à une source d'alimentation sans coupure ou une batterie.
Champ magnétique à la fréquence du réseau (50/60 Hz)CEI 61000-4-8	3 A/m 3 A/m Les champs magnétiques à la fréquence du réseau doivent correspondre au moins à ceux enregistrés dans un environnement commercial ou hospitalier conventionnel.
REMARQUE : L’ UT correspond à la tension secteur avant l’application du niveau de test.
RF de conductionCEI 61000-4-6RF de rayonnementCEI 61000-4-3	3 Vrms150 kHz à 80 MHz3 V/m80 MHz à 2,5 GHz	3 Vrms3 V/m	Le matériel de communication RF mobile et portable ne doit pas être utilisé plus près des éléments du LMD-1530MD, y compris les câbles, que la distance de séparation recommandée, calculée d'après l'équation applicable à la fréquence de l'émetteur.Distance de séparation recommandéed= 1,2 √Pd= 1,2 √P 80 MHz à 800 MHzd= 2,3 √P 800 MHz à 2,5 GHzOù P correspond à la puissance nominale maximale de sortie de l'émetteur en watts (W) d'après les spécifications de son fabricant et où d est la distance de séparation recommandée en mètres (m).L'intensité des champs émis par des émetteurs RF fixes, telle que déterminée par un relevé électromagnétique sur site, a doit être inférieure au niveau de conformité de chaque bande de fréquences.bDes interférences peuvent se produire dans le voisinage des équipements marqués du symbole suivant :
REMARQUE 1: A 80 MHz et 800 MHz, la bande de fréquences la plus élevée s'applique.REMARQUE 2: Il est possible que ces directives ne s'appliquent pas à toutes les situations. La propagation électromagnétique est affectée par l'absorption et la réflexion des structures, des objets et des personnes.
a L'intensité des champs émis par des émetteurs fixes, tels que les stations de radiotéléphonie (cellulaires et sans fil) et les radios mobiles, le matériel de radio amateur, les téléviseurs et les radios AM et FM, ne peut être théoriquement estimée avec précision.L'estimation de l'environnement électromagnétique dû aux émetteurs RF fixes doit être assurée par un relevé électromagnétique sur site. Si l'intensité de champ mesurée sur le site d'utilisation du LMD-1530MD excède le niveau de conformité RF applicable indiqué ci-dessus, le fonctionnement normal du LMD-1530MD doit être vérifié. Si des performances anormales sont constatées, des mesures supplémentaires doivent être prises, telles que la réorientation ou le déplacement du LMD-1530MD.b Au-delà de la bande de fréquences 150 kHz à 80 MHz, l'intensité des champs doit être inférieure à 3 V/m.Distances de séparation recommandées entre les appareils de communication RF portables et mobiles et le LMD-1530MD
Le LMD-1530MD est destiné à être utilisé dans un environnement électromagnétique où les perturbations RF émises sont contrôlées. Pour éviter toute interférence électromagnétique, le client ou l'utilisateur du LMD-1530MD peut maintenir une distance minimale entre le matériel de communication RF portable et mobile (émetteurs) et le LMD-1530MD, comme recommandé ci-dessous, en fonction de la puissance maximale de sortie des appareils de communication.
Puissance nominale maximale de sortie de l'émetteurW	Distance de séparation en fonction de la fréquence de l'émetteur m
	150 kHz à 80 MHz d = 1,2	80 MHz à 800 MHz d = 1,2	800 MHz à 2,5 GHz d = 2,3
0,01 0,12 0,12 0,23
0,1 0,38 0,38 0,73
1 1,2 1,2 2,3
10 3,8 3,8 7,3
100 12 12 23
Pour les émetteurs dont la puissance nominale maximale de sortie n'est pas répertoriée ci-dessus, la distance de séparation recommandée d en mètres (m) peut être estimée à l'aide de l'équation applicable à la fréquence de l'émetteur, où P correspond à la puissance nominale maximale de sortie de l'émetteur en watts (W) d'après les spécifications de son fabricant.REMARQUE 1 : A 80 MHz et 800 MHz, la distance de séparation pour la bande de fréquences la plus élevée s'applique.REMARQUE 2 : Il est possible que ces directives ne s'appliquent pas à toutes les situations. La propagation électromagnétique est affectée par l'absorption et la réflexion des structures, des objets et des personnes.

Pour les clients aux États-Unis et au Canada

Hg La lampe contient du mercure. Disposez selon les lois locales, provinciales et fédérales applicables. Pour de plus amples informations, voir www.sony.com/mercury

Pour les clients au Canada GARANTIE LIMITÉE DE SONY - Rendez-vous sur http://www.sonybiz.ca/pro/lang/en/ca/article/resources-warranty-product-registration pour obtenir les informations importantes et l'ensemble des termes et conditions de la garantie limitée de Sony applicable à ce produit.

Table des matières

Précautions d'emploi 63

Sécurité 63

Installation 63

A propos de l'écran LCD 63

Gravage d'image 63

Utilisation prolongée 63

Nettoyage 64

Mise au rebut de l'unité 64

Utilisation de plusieurs moniteurs recommandée 64

Remballage 64

Erreur de ventilateur 64

A propos de la condensation de l'humidité ..... 64

A propos de l'utilisation simultanée avec un couteau électrochirurgical, etc. 65

Caractéristiques 65

Emplacement et fonction des composants et des

commandes 67

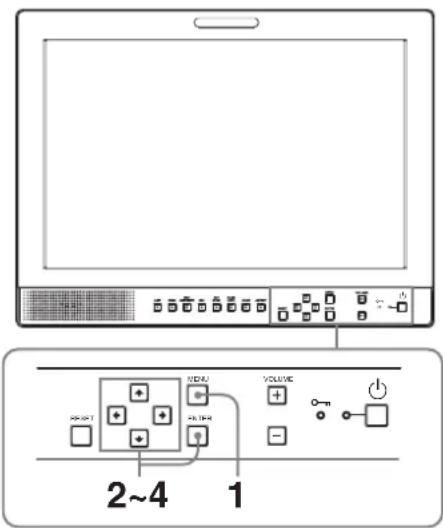

Panneau avant 67

Signaux d'entrée et paramètres réglables/de réglage 68

Panneau arrière 69

Raccordement du cordon d'alimentation

secteur 71

Installation de l'adaptateur d'entrée .... 71

Dépose du couvercle de connecteur 72

Sélection des réglages par défaut 72

Sélection de la langue de menu 74

Utilisation du menu 75

Réglage au moyen des menus 76

Options 76

Ajustement et modification des réglages ..... 77

Menu STATUT.... 77

Menu TEMP/BAL COULEUR.... 77

Menu CONTROLE UTIL.... 78

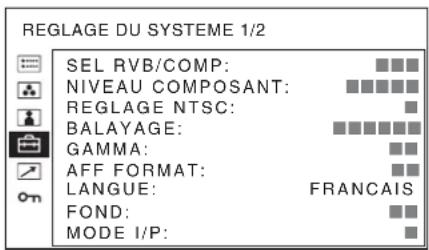

Menu REGLAGE DU SYSTEME.... 78

Menu TELECOMMANDE.... 80

Menu INVALID DE TOUCHE...... 80

Dépannage 81

Spécifications 81

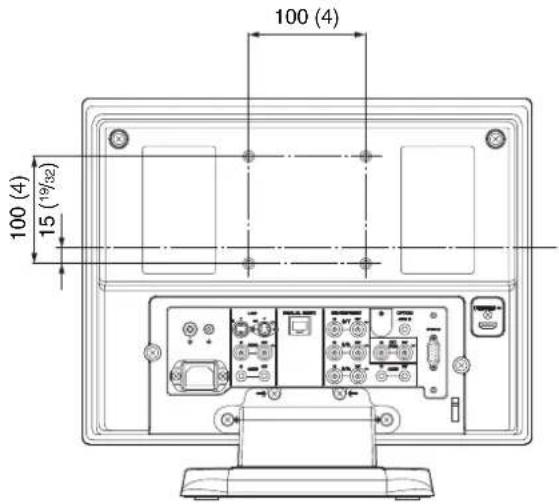

Dimensions 85

Précautions d'emploi

Sécurité

• Ne branchez l'appareil que sur une source d'alimentation conforme aux directives de la section « Spécifications ».
• Une plaquette signalétique indiquant la tension de fonctionnement, etc., est située sur le panneau arrière.
• Si du liquide ou un objet quelconque venait à pénétrer dans le boîtier, débranchez l'appareil et faites-le vérifier par un technicien qualifié avant de le remettre en service.
• Ne posez pas et ne laissez pas tomber des objets lourds sur le cordon d'alimentation. Si le cordon d'alimentation est endommagé, mettez immédiatement l'appareil hors tension. Il est dangereux d'utiliser l'appareil avec un cordon d'alimentation endommagé.
• Débranchez l'appareil de la prise murale si vous n'avez pas l'intention de l'utiliser pendant plusieurs jours.
• Débranchez le cordon d'alimentation de la prise secteur en saisissant la fiche, jamais en tirant le cordon.
• La prise secteur doit se trouver à proximité de l'appareil et être facile d'accès.

Installation

• Afin d'éviter toute surchauffe interne, assurez une circulation d'air adéquate. Ne placez pas l'appareil sur des surfaces textiles (tapis, couvertures, etc.) ni à proximité de matières (rideaux, draperies) susceptibles d'obstruer les orifices de ventilation.
• N'installez pas l'appareil près d'une source de chaleur, comme un radiateur ou une bouche d'air chaud, ou dans un endroit exposé directement au soleil, à de la poussière excessive, des vibrations ou des chocs mécaniques.
• Ne placez pas le moniteur près d'un équipement source de magnétisme tel qu'un transformateur ou des lignes haute tension.

À propos de l'écran LCD

- L'écran LCD intégré à cet appareil est fabriqué avec une technologie de haute précision, ce qui permet d'obtenir un taux d'au moins 99,99% de pixels qui fonctionnent. Ainsi, un infime pourcentage de pixels peut être « bloqué », c'est-à-dire toujours éteint (noir),

toujours éclairé (rouge, vert ou bleu), ou clignotant. En outre, après une longue période d'utilisation, en raison des caractéristiques physiques de l'afficheur à cristaux liquides, de tels pixels « bloqués » peuvent apparaître spontanément. Ces problèmes ne sont pas graves.

• Ne laissez pas l'écran LCD orienté vers le soleil. Faites attention si vous le placez près d'une fenêtre.
• Ne poussez ou ne rayez pas l'écran LCD. Ne posez pas d'objets lourds sur l'écran LCD. Il risquerait de ne plus être uniforme.
• Si le moniteur est utilisé dans un endroit frais, une image résiduelle peut apparaître sur l'écran. Il ne s'agit pas d'une anomalie. Lorsque le moniteur chauffe, l'écran redevient normal.
• L'écran et le boîtier chauffent pendant l'utilisation du moniteur. Il ne s'agit pas d'une anomalie.

Gravage d'image

Sur le panneau LCD, un gravage permanent peut se produire si des images fixes sont affichées en continu à la même position sur l'écran, ou de manière répétée sur des périodes prolongées.

Images susceptibles de créer un gravage

• Images masquées d'un format autre que 15:9
• Barres ou images de couleur restant statiques pendant une période prolongée
• Affichages de caractères ou messages indiquant le réglage ou l'état de fonctionnement

Pour réduire le risque de gravage

• Désactiver les affichages de caractères Appuyez sur le bouton MENU pour désactiver les affichages de caractères. Pour désactiver les affichages de caractères de l'appareil connecté, réglez ce dernier en conséquence. Pour plus de détails, reportez-vous au Mode d'emploi de l'appareil connecté.
• Mettre l'appareil hors tension lorsqu'il n'est pas utilisé Mettez le viseur électronique hors tension s'il ne doit pas être utilisé pendant une période prolongée.

Utilisation prolongée

En raison des caractéristiques du panneau LCD, l'affichage prolongé d'images statiques ou l'utilisation répétée de l'appareil dans des environnements où la température/l'humidité sont élevées peuvent entraîner l'apparition de taches, le gravage, l'altération irrémédiable de la luminosité de certaines zones, la présence de lignes ou encore une réduction de la luminosité générale.

En particulier, l'affichage continu d'une image de taille inférieure à celle de l'écran du moniteur, notamment une image de proportions différentes, peut réduire la vie utile de l'appareil.

Évitez d'afficher une image fixe pendant une période prolongée ou d'utiliser souvent l'appareil dans un environnement très chaud/très humide, notamment dans une pièce étanche ou à proximité de l'évacuation d'un climatiseur.

Pour éviter les problèmes énumérés ci-dessus, nous vous conseillons de diminuer légèrement la luminosité et de mettre l'appareil hors tension chaque fois que vous ne l'utilisez pas.

Nettoyage

Avant le nettoyage

Veillez à débrancher le cordon d'alimentation de la prise de courant alternatif.

Nettoyage du moniteur

Il convient d'utiliser un matériau résistant à la désinfection en cas d'utilisation du moniteur LCD à des fins médicales. Si l'on utilise des solvants tels que le benzène ou un diluant, ou un détergent acide, alcalin ou abrasif, ou une lingette chimique pour nettoyer la surface du moniteur, le rendement du moniteur risque d'être affecté ou la surface endommagée. Usez de la plus grande précaution et tenez compte de ce qui suit :

• Nettoyez la surface du moniteur avec une concentration de 50 à 70 v/v% d'alcool isopropylique ou de 76,9 à 81,4 v/v% d'alcool éthylique en tamponnant. Essuyez délicatement la surface du moniteur (essuyez en utilisant une force inférieure à 1 N).
• Éliminez les taches tenaces en tamponnant avec un chiffon doux légèrement imprégné d'une solution détergente neutre, puis nettoyez avec la solution chimique ci-dessus. N'utilisez jamais de solvants tels que du benzène ou un diluant, de nettoyant acide, alcalin ou abrasif, ou une lingette chimique pour le nettoyage ou la désinfection, car ils endommagent la surface du moniteur.
• N'usez pas d'une force exagérée pour frotter la surface du moniteur avec un chiffon sale. Vous risquez de rayer la surface du moniteur.
• Ne laissez pas la surface du moniteur en contact avec un produit en caoutchouc ou en résine vinylique pendant une période prolongée. Il est possible que la finition de la surface se détériore ou que le revêtement se détache.

Mise au rebut de l'unité

• Ne mettez pas l'écran au rebut avec les déchets ordinaires. Ne le jetez pas avec les ordures ménagères.
• Le tube fluorescent contient du mercure. Mettez le moniteur au rebut en respectant la réglementation des autorités sanitaires locales.

Utilisation de plusieurs moniteurs recommandée

Des problèmes pouvant éventuellement survenir au moniteur, lorsque celui-ci est utilisé pour un contrôle de sécurité de personnel, de biens ou d'images fixes, ou pour des urgences, nous vous conseillons d'utiliser plus d'un moniteur ou de préparer un moniteur de réserve.

Remballage

Ne jetez pas le carton et les matériaux d'emballage. Ils constituent un réceptacle idéal pour le transport de l'appareil.

Si vous avez des questions concernant cet appareil, contactez votre revendeur Sony agréé.

Erreur de ventilateur

Un ventilateur est intégré pour le refroidissement de l'appareil. Lorsque le ventilateur s'arrête et si le témoin

clignote sur la façade pour indiquer une erreur, mettez l'appareil hors tension et contactez un revendeur Sony agréé.

À propos de la condensation de l'humidité

Si cet appareil est déplacé directement d'un endroit froid dans un endroit chaud, ou si la climatisation est soudainement enclenchée dans la pièce où il a été réchauffé, l'humidité risque de se condenser sur la surface ou à l'intérieur de l'appareil.

C'est ce qu'il est convenu d'appeler de la condensation de l'humidité et non une défaillance du produit proprement dit, même si cela risque de l'endommager. Laissez l'appareil dans un endroit exempt de condensation.

En cas de condensation de l'humidité, mettez l'appareil hors tension et ne l'utilisez pas aussi longtemps que la condensation de l'humidité ne s'est pas évaporée.

À propos de l'utilisation simultanée avec un couteau électrochirurgical, etc.

Si cet appareil est utilisé conjointement avec un couteau électrochirurgical, par exemple, l'image risque d'être perturbée, déformée ou anormale en raison des tensions ou des ondes radio puissantes émises par l'équipement. Il ne s'agit pas d'un dysfonctionnement.

Lorsque vous utilisez cet appareil simultanément avec un autre qui émet des tensions ou des ondes radio puissantes, vérifiez l'effet de cet équipement avant toute utilisation et installez l'appareil de façon à réduire au minimum les interférences générées par les ondes radio.

Caractéristiques

Le LMD-1530MD est un écran LCD, type 15,3 conforme aux normes de sécurité médicales. Cet appareil peut être utilisé pour l'endoscopie ou comme écran secondaire.

Conforme aux normes de sécurité médicales aux États-Unis, au Canada et en Europe

Ce moniteur a obtenu l'attestation de conformité aux normes IEC 60601-1 et de sécurité des produits pour les États-Unis, le Canada et l'Europe.

Le moniteur est conçu pour une utilisation dans le domaine médical avec un panneau de protection de l'écran, etc.

Panneau LCD à luminosité élevée

Ce moniteur utilise une technologie à luminosité et contraste élevés et à large angle de vue, il peut être utilisé dans des conditions de luminosité variées.

Socle du moniteur inclinable

Étant donné que le socle du moniteur est inclinable, vous pouvez facilement l'utiliser sur le bureau.

Voyant Tally

La LED verte sert de voyant tally. Elle vous permet de vérifier l'état du moniteur en contrôlant le voyant depuis la télécommande externe.

Multi-format

Le moniteur prend en charge les signaux d'entrée vidéo, Y/C, RVB, composant et HDMI ¹⁾.

Les systèmes de couleur NTSC et PAL sont tous les deux pris en charge, et le système de couleur approprié est sélectionné automatiquement.

Des signaux HD/SD-SDI peuvent être disponibles si l'adaptateur d'entrée BKM-341HS (en option) est utilisé.

Pour plus de détails, voir « Formats de signal vidéo » (page 83).

1) HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques commerciales ou des marques déposées de HDMI Licensing LLC.

Mode Bleu seul

En mode Bleu seul, un affichage monochrome est obtenu avec les trois cathodes R/V/B alimentées par un signal bleu. Ceci facilite les réglages de saturation des couleurs et de phase et l'observation du bruit du signal.

Connecteurs d'entrée RVB analogique/ composante

Des signaux composant ou RVB analogiques issus de l'équipement vidéo peuvent être entrés par ces connecteurs.

Connecteurs d'entrée Y/C

Les signaux Y/C du signal vidéo peuvent être entrés par ce connecteur.

Entrée de synchronisation externe

Si la touche EXT SYNC est en position ON (marche), l'appareil peut utiliser le signal de synchronisation fourni par un générateur de synchronisation externe.

Terminaison automatique (connecteur avec Marque seulement)

Le connecteur d'entrée a une terminaison interne de 75 ohms lorsque rien n'a été branché sur le connecteur de sortie. Si un câble est branché sur le connecteur de sortie, la borne interne est automatiquement libérée et les signaux entrés au connecteur d'entrée sont transmis au connecteur de sortie (boucle).

Sélection de la température de couleur et du mode gamma

Vous pouvez sélectionner le réglage de température de couleur (haut, bas et bas2) et cinq réglages de mode gamma. Vous pouvez aussi régler la valeur appropriée de température de couleur.

Réglage du format

Vous pouvez régler le moniteur en mode d'affichage 4:3 ou 16:9 en fonction du signal vidéo d'entrée.

Réglage du balayage

Vous pouvez régler le format d'affichage sur le mode balayage normal, surbalayage ou plein écran.

Fonction d'invalidation de touche

Vous pouvez neutraliser une touche pour éviter les mauvaises manipulations.

Sélection de la langue d'affichage

Vous pouvez sélectionner une des sept langues suivantes : anglais, chinois, japonais, italien, espagnol, allemand et français.

Fonction de télécommande externe

Vous pouvez sélectionner directement le signal d'entrée, le format, etc. au moyen de l'équipement raccordé à la borne PARALLEL REMOTE.

Réglage du mode I/P

Cette unité est équipée d'une fonction de réglage du mode I/P permettant de minimiser le retard d'image dû au traitement de la conversion des signaux.

Deux sortes de bornes de masse

Deux sortes de bornes de masse sont incluses dans le moniteur afin d'égaliser le potentiel électrique.

Emplacement et fonction des composants et des commandes

Panneau avant

① Voyant Tally

Vous pouvez allumer et éteindre cette lampe à l'aide d'un connecteur PARALLEL REMOTE.

Pour plus d'informations, voir « Affectation des broches » (page 82).

② Interrupteur ⏻ (veille) et indicateur

Appuyez sur cette touche pour mettre l'appareil sous tension lorsqu'il se trouve en mode veille. Le témoin s'allume. Appuyez de nouveau sur cette touche pour mettre le moniteur en mode veille. Le témoin s'éteint.

③ Témoin ⚫ (invalidation de touche)

S'allume lorsque la fonction d'invalidation de touche est activée.

Le témoin clignote en cas d'erreur de ventilateur.

Pour plus d'informations sur la fonction d'invalidation de touche, voir « Menu INVALID DE TOUCHE » (page 80).

④ Boutons VOLUME

Appuyez sur le bouton + pour augmenter le volume ou sur le bouton – pour le diminuer.

⑤ Boutons d'exécution du menu

Affiche ou règle le menu à l'écran.

Boutons (fléchés) ↑/↓/←/→

Sélectionnez le menu ou effectuez divers réglages.

Bouton MENU

Appuyez sur ce bouton pour afficher le menu à l'écran.

Appuyez à nouveau sur ce bouton pour quitter le menu.

Bouton RESET

Appuyez sur ce bouton pour rétablir la valeur d'origine d'un paramètre.

Ce bouton fonctionne lorsque l'élément de menu en question est affiché sur l'écran.

Bouton ENTER

Appuyez sur ce bouton pour confirmer une sélection dans le menu.

⑥ Bouton de sélection ASPECT

Appuyez pour régler le rapport d'aspect de l'image (16:9 ou 4:3).

⑦ Bouton de sélection SCAN

Vous pouvez modifier le format de lecture de l'image. Appuyez sur ce bouton pour modifier le format de lecture sur surbalayage (surbalayage 5%), normal (balayage de 0%) et plein écran dans le menu BALAYAGE (page 79).

⑧ Bouton BLUE ONLY

Appuyez sur ce bouton pour éliminer les signaux rouge et vert. Seul le signal bleu est affiché. L'écran affiche une image monochrome. Ce mode est adapté pour les réglages de chrominance et de phase, et pour le monitorage du bruit du signal.

⑨ Bouton EXT SYNC (synchronisation externe)

Appuyez sur ce bouton pour faire fonctionner l'appareil sur un signal de synchronisation externe via le connecteur EXT SYNC IN.

Le bouton EXT SYNC est actif lorsque les signaux composant/RVB sont entrés.

⑩ Bouton SDI

Appuyez sur ce bouton pour commander le signal à travers le connecteur OPTION IN.

①Bouton RGB/COMPONENT

Appuyez sur ce bouton pour commander le signal à travers le connecteur d'entrée RGB/COMPONENT.

12 Bouton HDMI

Appuyez sur ce bouton pour commander le signal à travers le connecteur HDMI IN.

13 Bouton LINE

Appuyez sur ce bouton pour commander le signal à travers le connecteur d'entrée LINE.

14 Haut-parleur

Transmet le signal audio sélectionné par le bouton de sélection d'entrée (10 bouton SDI, 11 bouton RGB/COMPONENT, 12 bouton HDMI ou 13 bouton LINE) sur le panneau avant.

Signaux d'entrée et paramètres réglables/de réglage

○ : Réglable/peut être réglé × : Non réglable/ne peut être réglé

*1 Lorsqu'un signal composant (480/60I) est entré, ce paramètre est commutable.

*2 Lorsqu'un signal 480/60P ou 576/50P est entré, ce paramètre est commutable.

*3 Lorsqu'un signal d'entrelacement est entré, ce paramètre est commutable.

*4 Lorsqu'un BKM-341HS est utilisé, les signaux SDI peuvent être reçus.

*5 Lorsqu'un signal PC est reçu par le connecteur HDMI IN via un câble de conversion DVI, il est possible de le régler.

Panneau arrière

HDMI (High-Definition Multimedia Interface) est une interface qui prend en charge à la fois la vidéo et l'audio sur une seule connexion numérique, vous permettant ainsi de bénéficier d'un son et d'une image numériques de haute qualité. La spécification HDMI prend en charge HDCP (High-bandwidth Digital Content Protection), une technologie de protection de la copie qui incorpore une technologie de codage pour les signaux vidéo numériques.

Remarques

• Utilisez un câble conforme à HDMI (en option) avec un logo HDMI.
• Selon le périphérique raccordé, des parasites au niveau des couleurs peuvent apparaître sur le bord de l'écran. Il ne s'agit pas d'un dysfonctionnement.

② Attache de câble HDMI

Fixe le câble HDMI (∅ 7 mm ou moins).

③ Connecteur OPTION IN (D-sub à 9 broches, femelle)

Reçoit les signaux HD/SD-SDI lorsque le Sony BKM-341HS en option est connecté.

Appuyez sur le bouton SDI pour sélectionner le signal.

Remarque

Ne connectez aucun appareil à l'exception du BKM-341HS. Vous risquez d'endommager l'appareil ou l'équipement.

④Connecteur OPTION AUDIO IN (prise phono)

Reçoit un signal audio si le BKM-341HS est connecté au connecteur OPTION IN.

Appuyez sur le bouton SDI pour commander le signal audio.

⑤ Connecteurs EXT SYNC IN/OUT

(synchronisation externe) (BNC)

Appuyez sur le bouton EXT SYNC pour utiliser le signal de synchronisation via ce connecteur.

Connecteur IN

Lorsque cet appareil fonctionne sur un signal de synchronisation externe, connectez le signal de référence d'un générateur de synchronisation à ce connecteur.

Remarque

Lors de la réception d'un signal vidéo avec scintillement, etc., l'image peut être perturbée. Nous vous recommandons d'utiliser le TBC (time base corrector, correcteur de base de temps).

Connecteur OUT

Sortie en boucle du connecteur IN. Connectez-le à l'entrée de synchronisation externe de l'appareil vidéo à synchroniser avec cet appareil.

Lorsque le câble est branché sur ce connecteur, la terminaison 75 ohms de l'entrée est automatiquement libérée et l'entrée de signal au connecteur IN est transmise par ce connecteur.

⑥ Connecteurs RGB/COMPONENT

Connecteurs d'entrée de signaux composant (Y/P_B/P_R) ou RVB analogiques et leurs connecteurs de sortie en boucle.

Appuyez sur le bouton RGB/COMPONENT pour commander le signal à travers ces connecteurs.

Il s'agit des connecteurs d'entrée/de sortie pour un signal de composant et un signal RVB analogique (Y/P_B/P_R). À moins d'entrer un signal de synchronisation externe, le moniteur est synchronisé avec le signal de synchronisation contenu dans le signal G/Y.

Lors de l'utilisation d'un signal composant ou d'un signal RVB analogique comme signal vidéo, utilisez ces prises pour l'entrée/la sortie d'un signal audio. Raccordez-les aux prises d'entrée/sortie audio d'un équipement tel qu'un magnétoscope.

⑦Connecteur PARALLEL REMOTE

(connecteur modulaire, 8 broches)

Constitue un interrupteur parallèle et commande le moniteur en externe.

Lorsque l'unité quitte l'usine, un couvercle de connecteur est fixé sur ce connecteur. Retirez-le avant d'utiliser le connecteur.

Pour la dépose du couvercle de connecteur, reportez-vous à la page 72.

Pour plus d'informations sur l'affectation des broches et la fonction attribuée en usine à chaque broche, voir page 82.

ATTENTION

Par mesure de sécurité, ne raccordez pas le connecteur pour le câblage de périphériques pouvant avoir une tension excessive à ce port. Suivez les instructions pour ce port.

⑧Connecteurs LINE

Connecteurs d'entrée de ligne pour des signaux audio et vidéo composite Y/C séparés et leurs connecteurs de sortie en boucle.

Appuyez sur le bouton LINE pour commander le signal à travers ces connecteurs.

Si vous entrez des signaux à la fois dans Y/C IN et VIDEO IN, le signal entré dans Y/C IN est sélectionné.

Y/C IN/OUT (mini DIN à 4 broches)

Il s'agit des connecteurs d'entrée/sortie pour un signal séparé Y/C. Raccordez-les aux connecteurs d'entrée/sortie séparés Y/C d'un équipement tel qu'un magnétoscope, une caméra vidéo ou un autre moniteur.

VIDEO IN/OUT (BNC)

Il s'agit des connecteurs d'entrée/sortie pour un signal vidéo composite. Raccordez-les aux connecteurs d'entrée/sortie vidéo composite d'un équipement tel qu'un magnétoscope, une caméra vidéo ou un autre moniteur.

Il s'agit des prises d'entrée/sortie pour un signal audio. Raccordez-les aux prises d'entrée/sortie audio d'un équipement tel qu'un magnétoscope.

⑨ ♦/≡ Borne (équipotentielle/mise à la terre)

↓ Borne (équipotentielle)

Se relie à la prise équipotentielle.

Borne (mise à la terre)

Se relie au câble de mise à la terre.

10 Prise AC IN

Branchez-y le cordon d'alimentation secteur fourni.

Raccordement du cordon d'alimentation secteur

1 Branchez le cordon d'alimentation secteur dans la prise AC IN sur le panneau arrière. Puis fixez le support de fiche secteur (fourni) sur le cordon d'alimentation secteur.

2 Engagez le support de fiche secteur sur le cordon jusqu'à ce qu'il se verrouille.

Pour débrancher le cordon d'alimentation secteur

Retirez le support de fiche secteur tout en appuyant sur les leviers de verrouillage.

Installation de l'adaptateur d'entrée

Avant d'installer l'adaptateur d'entrée, débranchez le cordon d'alimentation.

BKM-341HS

Remarque

Ne connectez aucun appareil à l'exception du BKM-341HS. Vous risquez d'endommager l'appareil ou l'équipement.

Dépose du couvercle de connecteur

À la sortie d'usine de l'unité, un couvercle de connecteur est fixé au connecteur PARALLEL REMOTE.

Pour utiliser ce connecteur, retirez le couvercle de connecteur comme indiqué ci-après.

Avant de retirer le couvercle de connecteur, débranchez le cordon d'alimentation.

1 Déposez la vis sur le couvercle de connecteur.

2 Retirez le couvercle de connecteur.

Conservez la vis et le couvercle afin de pouvoir les réutiliser en cas de besoin.

Attention

Ce connecteur est conçu pour permettre un contact direct avec les circuits conducteurs. La présence d'une faible tension peut être due à une défaillance de cet appareil. Pour éviter toute entrée en contact accidentelle d'un patient avec ce connecteur, reposez le couvercle du connecteur lorsque celui-ci n'est pas utilisé pour le raccordement à d'autres appareils.

Sélection des réglages par défaut

Au moment de la première mise sous tension de l'appareil après l'achat, sélectionnez la zone géographique dans laquelle il sera utilisé.

Valeurs de réglage par défaut pour chaque zone

1. Appuyez sur l'interrupteur ⏻ (veille).

L'appareil est maintenant sous tension et l'écran SELECT SETTING s'affiche.

2. Appuyez sur le bouton ↑ ou ↓ pour sélectionner la zone d'utilisation prévue de l'appareil, puis sur → ou sur le bouton ENTER.

Si vous sélectionnez ①, ③ ou ⑤

L'écran de confirmation apparaît. Confirmez la zone sélectionnée. Si le réglage est erroné, appuyez sur le bouton ← pour revenir à l'écran précédent.

Si vous sélectionnez ② ou ④

L'un des écrans suivants apparaît. Appuyez sur le bouton ↑ ou ↓ pour limiter davantage la zone, puis sur → ou sur le bouton ENTER.

L'écran de confirmation apparaît. Confirmez la zone sélectionnée. Si le réglage est erroné, appuyez sur le bouton ← pour revenir à l'écran précédent.

② Si vous sélectionnez LATIN AMERICA :

④ Si vous sélectionnez ASIA EXCEPT JAPAN :

Les clients qui utiliseront cet appareil dans la zone grisée de la carte ci-dessous doivent sélectionner NTSC AREA.

Les autres clients doivent sélectionner PAL AREA.

3. Appuyez sur le bouton ↑ ou ↓ pour limiter la zone davantage, puis sur → ou sur le bouton ENTER.

L'écran SELECT SETTING disparaît et les réglages d'option de menu appropriés pour la zone sélectionnée sont appliqués.

Remarque

Si vous avez sélectionné la mauvaise zone, réglez les options suivantes à l'aide du menu.

• TEMP COUL (à la page 77) • NIVEAU COMPOSANT (à la page 79) • REGLAGE NTSC (à la page 79)

Voir « Valeurs de réglage par défaut pour chaque zone » (page 72) pour les valeurs de réglage.

Sélection de la langue de menu

Pour le menu et les autres affichages à l'écran, vous pouvez sélectionner la langue de votre choix parmi sept langues (anglais, chinois, japonais, italien, espagnol, allemand et français).

« ENGLISH (anglais) » est le réglage par défaut.

Les réglages actuels sont affichés à la place des marques

■ sur les illustrations de l'écran du menu.

1 Appuyez sur l'interrupteur ⏻ (veille) pour mettre l'appareil sous tension.

2 Appuyez sur le bouton MENU.

Le menu s'affiche.

Le menu actuellement sélectionné s'affiche en jaune.

3 Appuyez sur le bouton ↑ ou ↓ pour sélectionner le menu SYSTEM SETTING, puis appuyez sur le bouton → ou ENTER.

Les paramètres de réglage (icônes) dans le menu sélectionné apparaissent en jaune.

4 Appuyez sur le bouton ↑ ou ↓ pour sélectionner « LANGUAGE », puis sur → ou sur le bouton ENTER.

L'option sélectionnée est affichée en jaune.

5 Appuyez sur le bouton ↑ ou ↓ pour sélectionner une langue, puis sur le bouton ENTER.

La langue du menu devient celle que vous avez sélectionnée.

Pour fermer le menu

Appuyez sur le bouton MENU.

Le menu disparaît automatiquement si aucun bouton n'est actionné pendant une minute.

Utilisation du menu

L'appareil est équipé d'un menu sur écran pour effectuer divers réglages comme le contrôle d'image, le réglage des entrées, le changement des réglages, etc. Vous pouvez aussi changer la langue affichée dans le menu sur écran.

Pour changer la langue du menu, voir « Sélection de la langue de menu » à la page 74.

Les réglages actuels sont affichés à la place des marques ■ sur les illustrations de l'écran du menu.

1 Appuyez sur le bouton MENU.

Le menu s'affiche.

Le menu actuellement sélectionné s'affiche en jaune.

2 Appuyez sur le bouton ↑ ou ↓ pour sélectionner un menu, puis sur → ou sur le bouton ENTER.

L'icône de menu actuellement sélectionnée apparaît en jaune et les paramètres de réglage s'affichent.

3 Appuyez sur le bouton ↑ ou ↓ pour sélectionner l'élément, puis sur → ou sur le bouton ENTER.

Le paramètre à modifier est identifié en jaune.

Remarque

Si le menu comprend plusieurs pages, appuyez sur le bouton ↑ ou ↓ pour accéder à la page voulue.

4 Procédez au réglage d'un élément.

Pour modifier le niveau de réglage :

Pour augmenter la valeur, appuyez sur le bouton ↑. Pour diminuer la valeur, appuyez sur le bouton ↓. Appuyez sur le bouton ENTER pour confirmer la valeur, puis rétablissez l'écran d'origine.

Pour modifier le réglage :

Appuyez sur le bouton ↑ ou ↓ pour changer le réglage.

Appuyez sur le bouton ENTER pour confirmer le réglage.

Remarques

• Un élément affiché en noir n'est pas accessible. Vous pouvez accéder au paramètre s'il est affiché en blanc.
• Si la fonction d'invalidation de touche a été activée, tous les paramètres sont affichés en noir. Avant de modifier un paramètre, mettez d'abord la fonction d'invalidation de touche sur NON.

Pour plus d'informations sur la fonction d'invalidation de touche, voir « Menu INVALID DE TOUCHE » (page 80).

Pour fermer le menu

Appuyez sur le bouton MENU.

Le menu disparaît automatiquement si aucun bouton n'est actionné pendant une minute.

À propos de la mémoire des réglages

Les réglages sont automatiquement enregistrés dans la mémoire du moniteur.

Pour réinitialiser les paramètres modifiés

Pour rétablir la valeur précédente du paramètre, appuyez sur le bouton RESET pendant le réglage.

Réglage au moyen des menus

Options

Le menu sur écran de ce moniteur se compose des options suivantes.

STATUT (les paramètres indiquent les réglages actuels.)

Pour l'entrée vidéo

FORMAT

TEMP COUL

GAMMA

NIVEAU COMPOSANT

RÉGLAGE NTSC

SÉLECTION RVB/COMPOSANTE

MODE BALAYAGE

Nom du modèle et numéro de série

OPTION

Pour l'entrée DVI

FORMAT

fH

fV

TEMPÉRATURE COULEUR

Nom du modèle et numéro de série

OPTION

TEMPÉRATURE/ÉQUILIBRAGE COULEUR

TEMPÉRATURE COULEUR

REGLAGE MANUEL

CONTROLE UTIL

CONTROLE

REGLAGE DU SYSTEME

SEL RVB/COMP

NIVEAU COMPOSANT

REGLAGE NTSC

BALAYAGE

GAMMA

AFF FORMAT

LANGUE

FOND

MODE I/P

AFFICHAGE DE PIXELS SD

TELECOMMANDE

TELECOMDE PARALL

1BRCH

2BRCH

3BRCH

4BRCH

6BRCH

7BRCH

8BRCH

ON INVALID DE TOUCHE

INVAL.TOUCHE

Ajustement et modification des réglages

Menu STATUT

Le menu STATUT sert à afficher l'état actuel de l'unité. Les options suivantes sont affichées :

Pour l'entrée vidéo

• Format de signal • Température couleur
• Gamma • Niveau composant • Réglage NTSC
• Sélection de RVB/composant
• Mode balayage
• Nom du modèle et numéro de série
• Option

Pour l'entrée DVI

• Format de signal • fH • fV • Température couleur
• Nom du modèle et numéro de série
• Option

Menu TEMP/BAL COULEUR

Le menu TEMP/BAL COULEUR sert à ajuster la balance des blancs de l'image.

Vous devez utiliser l'instrument de mesure pour régler la balance des blancs.

Instrument recommandé : Konica Minolta color analyzer CA-210

Sous-menu Réglage

TEMP COUL Sélectionnez la couleur des températures (HAUT, BAS, UTILISAT et BAS2).

Sous-menu Réglage

RÉGLAGE MANUEL : Si vous choisissez le réglage UTILISAT de TEMP COUL, le paramètre devient blanc (contre noir précédemment) et vous pouvez régler la température des couleurs.

- RÉGLAGE GAIN : Ajuste la balance des couleurs (GAIN).

- RÉGLAGE POLARIS. : Ajuste la balance des couleurs (POLARISATION).

• COPIE DE : Si vous sélectionnez HAUT, BAS ou BAS2, les données de balance des blancs pour la température des couleurs sélectionnée sont copiées dans le réglage UTILISAT.

Menu CONTRÔLE UTIL

Le menu CONTRÔLE UTIL permet de régler l'image. Les éléments qui ne peuvent pas être réglés selon le signal d'entrée sont affichés en noir.

Pour tous détails sur le signal d'entrée et les paramètres réglables, voir page 68.

Sous-menu Réglage

CONTRÔLE : Vous pouvez régler l'image.

- CONTRASTE : Ajuste le contraste de l'image.

• LUMINOSITÉ : Ajuste la luminosité de l'image.

- CHROMA : Ajuste l'intensité des couleurs. Plus la valeur de réglage est élevée, plus l'intensité des couleurs est importante. Plus la valeur de réglage est basse, plus l'intensité des couleurs est faible.

- PHASE : Ajuste la tonalité des couleurs. Plus la valeur de réglage est élevée, plus l'image est verdâtre. Plus la valeur de réglage est basse, plus l'image est violacée.

- OUVERTURE : Ajuste la netteté de l'image. Plus la valeur de réglage est élevée, plus l'image est nette. Plus la valeur de réglage est basse, plus l'image est floue.

- RÉTROÉCLAIRAGE : Ajuste le rétroéclairage. Lorsqu'on change ce réglage, la luminosité du rétroéclairage change aussi.

Menu RÉGLAGE DU SYSTÈME

Le menu RÉGLAGE DU SYSTÈME permet de régler le système. Vous pouvez par exemple changer la langue d'affichage. Les éléments qui ne peuvent pas être réglés selon le signal d'entrée sont affichés en noir.

Sous-menu Réglage

SEL RVB/COMP Lorsqu’un signal entré via le connecteur RGB/COMPONENT est commandé, en fonction du signal entré, sélectionnez RVB ou COMP (composant).

NIVEAU COMPOSANT Sélectionnez le niveau composant parmi trois modes.SMPTE: pour signal 100/0/100/0BETA7.5: pour signal 100/7,5/75/7,5BETA0: pour signal 100/0/75/0

REGLAGE NTSC Sélectionnez le niveau de réglageNTSC parmi deux modes.Le niveau de configuration 7,5 est principalement utilisé en Amérique du Nord. Le niveau de configuration 0 est principalement utilisé au Japon.

BALAYAGE Vous permet de régler le format de balayage de l’image. Choisissez entre NON et PLEIN.Le format d’affichage change en fonction du mode sélectionné.(Voir “Image du mode balayage» à la page 80.)NON: Permute entre surbalayage et balayage normal.PLEIN: Permute sur surbalayage, balayage normal ou plein écran.

GAMMA Sélectionnez le mode gammaapproprié. Vous pouvez choisir parmi cinq réglages. Lorsque « 3 » est sélectionné, le réglage est approximativement le même que le mode gamma de l’écran à tube cathodique (2,2).

AFF FORMAT Sélectionnez le mode d’affichage du format de signal.AUTO: Le format est affiché pendant environ 10 secondes lorsque l’entrée du signal commence.OUI: Le format est toujours affiché.NON: L’affichage est masqué.

LANGUE Sélectionnez la langue du menu ou des messages parmi sept langues.ENGLISH: Anglais中文: Ch i日本語aisITALIANO: ItalienESPAÑOL: EspagnolDEUTSCH: AllemandFRANÇAIS: Français

FOND Règle la luminosité des barres noires qui apparaissent sur les côtés de l’écran.NON: Affiche une barre plus sombre (noire).OUI: Affiche une barre plus claire (grise).

Sous-menu Réglage
MODE I/P (retard d'image minimum)	Sélectionnez le niveau de réglage minimum pour le retard de traitement de l'image à l'entrée du signal.INTER-TRAME: Réalise une interpolation selon le mouvement des images entre les trames. Le traitement de l'image est plus long qu'avec « DOUBL LINEAIR ». « INTER-TRAME » est le réglage usine.DOUBL LINEAIR: Le délai de traitement est plus court. Réalise une interpolation en répétant chaque ligne dans la séquence de réception de données indépendamment de la trame. Comme ce mode affiche le scintillement alterné des lignes, il est possible de vérifier le scintillement alterné des lignes du travail télop, etc.
AFFICHAGE DE PIXELS SD	Sélectionne la taille d'image SD (pixels) en fonction du format du signal d'entrée.COMPOSITE&Y/C: Activez pour surveiller l'entrée du signal provenant du connecteur LINE (connecteur VIDEO IN ou Y/C IN).RVB/COMPOSANT: Activez pour surveiller l'entrée du signal provenant du connecteur RGB/COMPONENT.En cas d'entrée de signaux d'image au format 720 × 576 (50i) (ou 720 × 487 (60i))Sélectionnez 720 × 576 (ou 720 × 487). Il s'agit du paramètre par défaut. Lorsque 702 × 576 (ou 712 × 483) est sélectionné, tous les côtés de l'image sont rognés de plusieurs pixels.
o i s	En cas d'entrée de signaux d'image au format 702 × 576 (50i) (ou 712 × 483 (60i)) ou équivalent Sélectionnez 702 × 576 (ou 712 × 483). Lorsque 720 × 576 (ou 720 × 487) est sélectionné, un bord noir (de plusieurs pixels de large) apparaît autour de l'image d'entrée.

Image du mode balayage

		Entrée
Sortie	SUR (SUR 5%)
	NORMAL (BALAYAGE 0%)
	PLEIN

Menu TÉLÉCOMMANDE

Sélectionnez les broches du connecteur PARALLEL REMOTE dont vous voulez changer la fonction.

TELECOMMANDE
TELECOMDE PARALL
1BRCH:
2BRCH:
3BRCH:
4BRCH:
6BRCH:
7BRCH:
8BRCH:

Vous pouvez affecter diverses fonctions aux broches 1 à 4 et 6 à 8. La liste suivante contient les fonctions attribuables aux broches.

TÉLÉCOMMANDE

• --- (« --- » : aucune fonction n'est attribuée.) • LINE • HDMI • R V B / C O M P • 16:9 • 4:3 • NORMAL

• SUR • SIGNAL V • SYNCHRO EXT. • BLEU SEUL • PLEIN • SDI

Si vous utilisez la fonction PARALLEL REMOTE, vous devez connecter des câbles.

Pour plus de détails, voir page 82.

Menu INVALID DE TOUCHE

Vous pouvez verrouiller les réglages pour qu'ils ne puissent pas être modifiés par un utilisateur non autorisé.

Sélectionnez OUI ou NON.

Si vous choisissez OUI, tous les éléments sont affichés en noir pour indiquer qu'ils sont verrouillés.

Dépannage

Cette section peut vous aider à déterminer la cause d'un problème et, par conséquent, vous éviter d'appeler l'assistance technique.

• L'affichage est vert ou violet → Sélectionnez l'entrée correcte à l'aide du réglage SEL RVB/COMP dans le menu REGLAGE DU SYSTEME (page 78).
• L'appareil ne peut pas être utilisé → La fonction de protection de touche est active. Réglez le paramètre INVALID. TOUCHE sur NON dans le menu INVALID DE TOUCHE.

Spécifications

Performances de l'image

Ecran LCD Matrice active TFT a-Si

Taille de l'image Type 15,3

334 × 200, 390 mm

(L/H, Diagonal)

(13 1/4 × 7 7/8, 15 3/8 pouces)

Résolution 1280 × 768 points (WXGA)

Angle de vue (spécifications du panneau LCD)

(haut/bas/gauche/droite,

contraste >10:1)

89° / 89° / 89° / 89° (type)

Balayage Normal 0%

Surbalayage 5%

Aspect 15:9

Affichage couleur 16 770 000

Connecteurs d'entrée/de sortie

Entrée

Connecteurs d'entrée LINE

Entrée Y/C mini-DIN à 4 broches (1)

Entrée VIDEO

Type BNC (1), 1 Vp-p ±3 dB,

synchronisation négative

Entrée AUDIO

Prise phono (1), -5 dBu 47 kilohms ou supérieure

Connecteurs d'entrée RGB/COMPONENT

Type BNC (3)

Entrée RVB

0,7 Vp-p ±3 dB, (Synchronisation sur

le vert, 0,3 Vp-p synchronisation négative.)

Entrée composant

0,7 Vcc ± 3 dB (signal de barres de couleur standard chrominance 75%)

Entrée AUDIO

Prise phono (1), -5 dBu 47 kilohms ou supérieure

Connecteur OPTION IN

D-sub à 9 broches (1), femelle

Connecteur OPTION AUDIO IN

Prise phono (1), -5 dBu 47 kilohms ou supérieure

Connecteur d'entrée synchronisée externe

Type BNC (1), 0,3 à 4 Vp-p ± bipolarité ternaire ou polarité binaire négative

Connecteur HDMI IN

HDMI (1)

Connecteur d'entrée PARALLEL REMOTE

Parallel remote

Connecteur modulaire à 8 broches (1)

Sortie

Connecteurs de sortie LINE

Sortie Y/C mini-DIN à 4 broches (1), en boucle, avec fonction de terminaison automatique 75 ohms

Sortie VIDEO

Type BNC (1), en boucle, avec fonction de terminaison automatique 75 ohms

Sortie AUDIO

Prise phono (1), en boucle

Connecteurs de sortie RGB/COMPONENT

Sortie RVB/Composant

Type BNC (3), en boucle, avec fonction de terminaison automatique 75 ohms

Sortie AUDIO

Prise phono (1), en boucle

Connecteur de sortie synchronisée externe

Type BNC (1), en boucle, avec fonction de terminaison automatique 75 ohms

Sortie haut-parleur intégrée

0,5 W (mono)

Informations générales

Alimentation 100 - 240 V CA, 50/60 Hz

Consommation électrique

Maximum : environ 50 W, 1,0 A à 0,5 A

Conditions d'utilisation

Température

0 °C à 35 °C (32 °F à 95 °F)

Température recommandée

20 °C à 30 °C (68 °F à 86 °F)

Humidité 30% à 85% (sans condensation)

Pression 700 hPa à 1060 hPa

Conditions de stockage et de transport

Température

-20 °C à +60 °C (-4 °F à +140 °F)

Humidité 0% à 90%

Pression 700 hPa à 1060 hPa

Accessoires fournis

Cordon d'alimentation secteur (1)

Support de fiche secteur (2)

Instructions d'utilisation (1)

CD-ROM (1)

Utilisation du manuel CD-ROM (1)

Référence rapide (1)

Première utilisation du moniteur (1)

Liste des services de maintenance (1)

Représentant européen (1)

Accessoires en option

Adaptateur d'entrée HD/SD-SDI

BKM-341HS

Spécifications médicales

Protection contre les décharges électriques : Classe I

Protection contre la pénétration néfaste d'eau : Ordinaire

Degré de sécurité en présence d'un mélange d'anesthésiants inflammables avec de l'air, de l'oxygène ou de l'oxyde nitreux :

Ne convient pas à une utilisation en présence d'un mélange d'anesthésiants inflammables avec de l'air, de l'oxygène ou de l'oxyde nitreux

Mode de fonctionnement :

Continu

La conception et les spécifications sont sujettes à modification sans préavis.

Remarque

Vérifiez toujours que l'appareil fonctionne correctement avant l'utilisation. Sony n'assumera pas de responsabilité pour les dommages de quelque sorte qu'ils soient, incluant mais ne se limitant pas à la compensation ou au remboursement, à cause de la perte de profits actuels ou futurs suite à la défaillance de cet appareil, que ce soit pendant la période de garantie ou après son expiration, ou pour toute autre raison quelle qu'elle soit.

Affectation des broches

Connecteur PARALLEL REMOTE

Connecteur modulaire (8 broches)

Numéro de broche	Fonctions
1	Désigne le signal d'entrée LINE
2	Désigne le signal d'entrée HDMI
3	Désigne le signal d'entrée RGB/COMPONENT
4	16:9
5	GND
6	4:3
7	Sélection	NORMAL
8	Sélection	SUR

Pour plus d'informations sur les attributions des fonctions, voir le menu TELECOMMANDE (page 80).

Câblage requis pour utiliser la télécommande

Raccordez à la masse la fonction que vous voulez utiliser avec une télécommande (broche 5).

Formats de signal vidéo

L'appareil prend en charge les formats de signaux suivants.

Système	Total lignes	Lignes actives	Cadence	Format de balayage	Rapport d'aspect	Norme de signal
575/50I (PAL)	625 575 25 Entrelacement 2:1 16:9/4:3					EBU N10(PAL: ITU-R BT.624)
480/60I (NTSC) *1	525 483 30 Entrelacement 2:1 16:9/4:3					SMPTE 253M(NTSC: SMPTE-170M)
576/50P 625 576 50 Progressif 16:9/4:3 ITU-R BT.1358
480/60P 525 483 60 Progressif 16:9/4:3 SMPTE-293M
1080/24P *1	1125 1080 24 Progressif 16:9 SMPTE-274M
1080/25P 1125 1080 25 Progressif 16:9 SMPTE-274M
1080/30P *1	1125 1080 30 Progressif 16:9 SMPTE-274M
1080/50I 1125 1080 25 Entrelacement 2:1 16:9 SMPTE-274M
1080/60I *1	1125	1080	30	Entrelacement 2:1	16:9	SMPTE 274M/BTA S-001B
720/50P 750 720 50 Progressif 16:9 SMPTE-296M
720/60P *1	750 720 60 Progressif 16:9			SMPTE-296M

*1 Prend également en charge la cadence 1/1,001.

Signaux d'entrée DVI applicables

Lorsqu'un signal PC est reçu par le connecteur HDMI IN via un câble de conversion DVI

Résolution	Horloge de points (MHz)	fH (kHz)	fV (Hz)
720 × 400 70Hz	28,322	31,469	70,087
800 × 600 56Hz	36,000	35,156	56,250
800 × 600 60Hz	40,000	37,879	60,317
1024 × 768 60Hz	65,000	48,363	60,004
1280 × 768 60Hz	79,500	47,776	59,870

Remarque

Les côtés de l'image affichée risquent d'être invisibles selon le signal d'entrée.

Si un adaptateur d'entrée en option est connecté,

l'appareil prend en charge les formats de signal suivants.

Si BKM-341HS est connecté

Entrée
Système Norme de signal
575/50I SMPTE 259M
480/60I*1	SMPTE 259M
1080/24PsF*1	SMPTE 292M
1080/25PsF SMPTE 292M
1080/24P*1	SMPTE 292M
1080/25P SMPTE 292M
1080/30P*1	SMPTE 292M
1080/50I SMPTE 292M
1080/60I*1	SMPTE 292M
720/50P SMPTE 292M
720/60P*1	SMPTE 292M

*1 La cadence est aussi compatible avec 1/1,001.

Dimensions

Avant

Arrière

Côté

Dessous

Unité : mm (pouces) Poids Environ 6,2 kg (13 lb 11 oz)
