HDCC32500 - Caméra de surveillance ABUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de surveillance HD-TVI
Marque	Abus
Modèle	HDCC32500
Résolution	2 Mégapixels (1920 x 1080)
Type de capteur	CMOS 1/2.7"
Objectif	3.6 mm, angle de vue 80°
Vision nocturne	Infrarouge, portée jusqu'à 20 mètres
Alimentation	12 V DC, consommation max 4 W
Indice de protection	IP66 (résistant aux intempéries)
Dimensions	67 x 60 x 120 mm (L x l x H)
Poids	300 g
Température de fonctionnement	-30°C à +60°C
Sortie vidéo	HD-TVI (BNC)
Fonctions principales	Détection de mouvement, compensation de contre-jour (BLC), réduction de bruit 2D/3D
Entretien et nettoyage	Nettoyer la lentille avec un chiffon doux sec ; éviter les produits chimiques
Sécurité	Protection contre les surtensions, boîtier anti-vandalisme (IK10)
Pièces détachées et réparabilité	Câble BNC, adaptateur secteur 12V, support de montage ; réparation par SAV agréé
Informations générales	Garantie 2 ans, fabriqué en Chine

FOIRE AUX QUESTIONS - HDCC32500 ABUS

Comment installer la caméra HDCC32500 ?

Fixez le support mural, connectez le câble BNC à un enregistreur HD-TVI, branchez l'alimentation 12V. Réglez l'angle selon votre zone de surveillance.

Quelle est la portée de la vision nocturne ?

La portée infrarouge est de 20 mètres dans l'obscurité totale.

Peut-on utiliser cette caméra avec un enregistreur IP ?

Non, elle est conçue pour les systèmes HD-TVI uniquement. Nécessite un enregistreur compatible HD-TVI.

Comment régler la détection de mouvement ?

Connectez-vous à l'enregistreur, activez la détection de mouvement dans les paramètres de la caméra, ajustez les zones et sensibilités.

La caméra est-elle étanche ?

Oui, indice de protection IP66, résistante à la pluie et à la poussière.

Quel type de câble utiliser ?

Un câble coaxial RG59 avec connecteur BNC, longueur maximale recommandée 150 mètres.

Puis-je visualiser les images à distance ?

Oui, si l'enregistreur est connecté à internet et permet l'accès à distance via une application mobile.

Comment nettoyer la lentille ?

Utilisez un chiffon doux non pelucheux légèrement humide. Évitez les solvants.

Que faire si l'image est floue ?

Vérifiez que la lentille est propre et que la mise au point est correcte. Ajustez le focus si réglable (généralement fixe).

Quelle est la durée de vie des LED infrarouges ?

Environ 20 000 heures en utilisation normale, soit plusieurs années.

MODE D'EMPLOI HDCC32500 ABUS

F Manuel utilisateur

Manuel d'utilisateur

Version 12/2015

CE

Traduction française du manuel original allemand. À conserver pour une utilisation ultérieure.

Introduction

Chère Cliente, cher Client,

Nous vous remercions d'avoir choisi ce produit.

Cet appareil est conforme aux exigences des directives européennes en vigueur. La déclaration de conformité est disponible auprès de :

Lorsque vous utilisez ce produit, respectez les consignes du manuel d'utilisateur afin de ne pas altérer la conformité du produit et sa sécurité de fonctionnement.

Avant la mise en service du produit, veuillez lire le manuel d'utilisateur dans son intégralité et respecter toutes les consignes d'utilisation et de sécurité.

Tous les noms de sociétés et de produits mentionnés dans cette notice sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés.

Pour toute question, adressez-vous à votre installateur ou revendeur spécialisé.

Clause de non-responsabilité

Ce manuel d'utilisateur a été rédigé avec le plus grand soin. Si vous constatez malgré tout des omissions ou autres imprécisions, nous vous prions de bien vouloir nous les signaler par écrit à l'adresse indiquée au dos de ce manuel.

La société ABUS Security-Center GmbH & Co. KG décline toute responsabilité en cas d'erreurs techniques ou typographiques et se réserve le droit de modifier à tout moment le produit et le manuel d'utilisateur sans préavis.

ABUS Security-Center n'est pas responsable des dommages consécutifs, directs ou indirects, liés à l'équipement, aux performances et à l'utilisation de ce produit.

Le contenu de ce document ne fait l'objet d'aucune garantie.

Signification des pictogrammes

	Le pictogramme représentant un éclair à l'intérieur d'un triangle est utilisé en cas de danger pour la santé (par exemple risque d'électrocution).
	Le pictogramme représentant un point d'exclamation dans un triangle indique la présence, dans ce manuel, d'instructions importantes devant être impérativement respectées.
	Ce pictogramme indique la présence de conseils et d'instructions d'utilisation spécifiques.

Consignes de sécurité importantes

	En cas de dommages consécutifs au non-respect de ce manuel d'utilisateur, la garantie devient caduque. Nous déclinons toute responsabilité pour les dommages consécutifs.
	Nous déclinons toute responsabilité pour les dommages matériels et/ou corporels résultant d'une manipulation non conforme ou du non-respect des consignes de sécurité. Dans de tels cas, la garantie devient caduque.

Chère Cliente, cher Client, les consignes de sécurité et mises en garde suivantes sont destinées à la protection de votre santé ainsi qu'à la protection de l'appareil. Veuillez lire attentivement les points suivants :

• Ce produit ne contient aucune pièce nécessitant un entretien. Par ailleurs, tout démontage du produit entraînera automatiquement l'annulation de la certification (CE) et de la garantie.
• Une chute, même de faible hauteur, risque d'endommager le produit.
• Installez le produit de manière à ce que l'enregistreur d'images de l'appareil ne soit pas directement exposé aux rayons du soleil. Veuillez respecter les consignes de montage mentionnées au chapitre correspondant de ce manuel.
• Cet appareil a été conçu pour une utilisation à l'intérieur et à l'extérieur (IP66).

Évitez d'utiliser le produit dans les conditions défavorables suivantes :

• Lieu humide ou humidité élevée de l'air
• Froid ou chaleur extrême
• Exposition directe aux rayons du soleil
• Poussières ou gaz, vapeurs ou solvants inflammables
• Fortes vibrations
• Champs magnétiques intenses, comme à proximité de machines ou de haut-parleurs
• Il est interdit d'installer la caméra sur des surfaces instables.

Consignes de sécurité générales :

• Ne laissez pas traîner le matériel d'emballage. Dans les mains d'un enfant, les films et sacs en plastique, les éléments en polystyrène, etc. peuvent devenir des jouets dangereux.
• Pour des raisons de sécurité, la caméra de vidéosurveillance doit être tenue hors de la portée des enfants en raison des petites pièces qu'ils pourraient avaler.
• N'introduisez jamais d'objets à travers les ouvertures de l'appareil.
• Utilisez uniquement les appareils auxiliaires/accessoires préconisés par le fabricant. Ne raccordez pas de produits incompatibles.
• Veuillez respecter les consignes de sécurité et les manuels d'utilisateur des autres appareils raccordés.
• Avant de mettre l'appareil en service, vérifiez qu'il n'est pas endommagé. En cas de dommages, ne mettez pas l'appareil en service !
• Respectez les limites de la tension de service indiquées dans les caractéristiques techniques. Toute tension supérieure est susceptible d'endommager l'appareil et de compromettre votre sécurité (risque d'électrocution).

Consignes de sécurité

1. Alimentation électrique : Tenez compte des informations mentionnées sur la plaque signalétique concernant l'alimentation électrique et la consommation de courant.
2. Surcharge
   Évitez toute surcharge des prises secteur, des rallonges de câble et des adaptateurs, ceci pouvant entraîner un risque d'électrocution ou d'incendie.
3. Nettoyage
   Nettoyez l'appareil uniquement avec un chiffon humide et n'utilisez pas de produits de nettoyage agressifs.
   Avant le nettoyage, coupez l'alimentation électrique de l'appareil.

Avertissements

Avant la première mise en service, vous devez avoir lu et respecter toutes les consignes de sécurité et d'utilisation !

1. Respectez les consignes suivantes pour ne pas endommager le câble et la prise secteur :

2. Pour débrancher l'appareil du secteur, retirez-le de la prise secteur sans tirer sur le câble secteur.

3. Tenez le câble secteur le plus loin possible de tout appareil de chauffage pour éviter la fonte de la gaine en plastique du câble.

4. Suivez attentivement ces instructions. Leur non-respect pourrait conduire à une électrocution :

5. N'ouvrez jamais le boîtier ni le bloc d'alimentation.

6. N'introduisez aucun objet métallique ou inflammable à l'intérieur de l'appareil.

7. Pour éviter les dommages dus à des surtensions (en cas de foudre par exemple), veuillez utiliser une protection contre les surtensions.

8. Lorsqu'un appareil tombe en panne, débranchez-le immédiatement du secteur et signalez la panne à votre revendeur.

Avant d'installer l'appareil dans un système de vidéosurveillance existant, veillez à ce que tous les appareils soient déconnectés du circuit secteur et du circuit basse tension.

En cas de doute, ne procédez pas vous-même au montage, à l'installation et au câblage, mais confiez-les à un professionnel qualifié. Toute intervention mal exécutée et réalisée par un non-professionnel sur le réseau électrique ou sur les installations domestiques peut être dangereuse, pour vous-même et pour autrui.Les installations doivent être câblées de manière à ce que le circuit secteur et le circuit basse tension soient toujours séparés. Ils ne doivent en aucun cas être reliés ou pouvoir être reliés suite à un défaut.

Déballage

Veuillez manipuler l'appareil avec la plus grande précaution lorsque vous le retirez de l'emballage.

Si l'emballage d'origine est endommagé, examinez tout d'abord l'appareil. Si ce dernier a subi des dommages, veuillez le renvoyer avec son emballage et en informer le service de livraison.

Table des matières

1. Utilisation conforme aux prescriptions 44
2. Étendue de la livraison....44
3. Caractéristiques et fonctions ....44
4. Description de la caméra 45
5. Montage / Installation 45
   5.1. Montage de la caméra 45
   5.2. Orientation de la caméra....46
   5.3. Alimentation électrique....47
   5.4. Installation du câble vidéo....47
   5.5. Fonction câblée WDR....47
6. Menu d'affichage à l'écran....48
   6.1. Ouverture du menu d'affichage à l'écran 48
   6.2. Description du menu d'affichage à l'écran 48
7. Maintenance et nettoyage....55
   7.1. Maintenance....55
   7.2. Nettoyage....55
8. Élimination ....55
9. Caractéristiques techniques....56

1. Utilisation conforme aux prescriptions

Cette caméra dôme convient tant au fonctionnement de jour que de nuit. Elle fournit des images vidéo en résolution Full-HD et le signal de sortie est disponible au format HD-TVI. Ceci permet d'utiliser des câbles coaxiaux classiques pour la transmission des signaux. Elle permet la vidéosurveillance en association avec un enregistreur. L'appareil a été conçu pour une utilisation à l'intérieur et à l'extérieur.

2. Étendue de la livraison

HD-TVI Mini Dôme IR 1080p pour l'extérieur	Consignes de sécurité
Outil d'installation	Gabarit de perçage

3. Caractéristiques et fonctions

• Résolution Full HD 1080p : 1920 x 1080 à 25 fps
- Transmission via l'infrastructure CCTV classique (jusqu'à 500 mètres via un câble RG6)
- Objectif fixe 2,8 mm
- Enregistreur d'images CMOS 1/3"
• LED IR pour vision nocturne
• 3D DNR pour des images sans bruit
- Fonction WDR permettant d'équilibrer les contrastes de l'image
- Boîtier résistant aux intempéries (IP66)
- Menu d'affichage à l'écran pour la configuration de la caméra (commande par DVR via un câble coaxial)

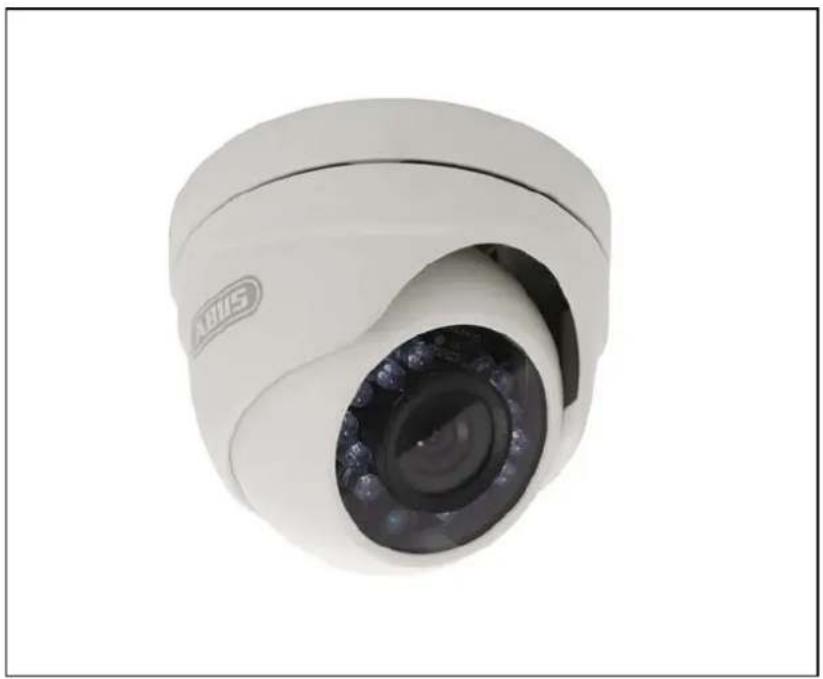

4. Description de la caméra

1 Plaque de fond de la caméra

2 Capuchon de la caméra

3 Pièce centrale de la caméra

4 Sortie vidéo analogique (BNC, pour la maintenance, inscription "CVBS", WDR inactive)

5 Câble de raccordement avec fonction : WDR activé/désactivé

6 Sortie vidéo HD-TVI (BNC, inscription "TVI")

7 Raccordement électrique (5,5 x 2,1 mm, fiche creuse)[IMAGE]

5. Montage / Installation

5.1. Montage de la caméra

ATTENTION!

Pendant le montage, la caméra doit être coupée de l'alimentation secteur.

Desserrez la vis de fixation du capuchon de la caméra et retirez-la. Utilisez le gabarit de perçage fourni pour percer les trous de fixation.

Si les câbles doivent être posés latéralement, introduisez d'abord le câble de raccordement à travers la plaque de fond et l'ouverture latérale de la plaque de fond.

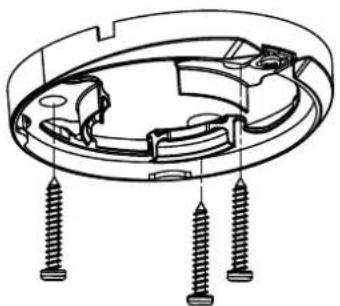

Fixez maintenant la plaque de fond.

Fixez ensuite la pièce centrale de la caméra en posant le capuchon de caméra. Serrez légèrement la vis de fixation du capuchon de caméra pour pouvoir ensuite orienter la caméra.

5.2. Orientation de la caméra

Au besoin, desserrez la vis de fixation de la plaque de fond de la caméra. L'orientation de la pièce centrale de la caméra peut maintenant être réglée sur 3 axes. Resserrez la vis de fixation.
	Incliner 75°Pivoter 90°Rotation 360°

La portée IR dépend fortement des conditions ambiantes. Si l'environnement du champ de vision de la caméra est faiblement réfléchissant ou si aucun objet ne se trouve dans la portée max. de l'éclairage, l'image vidéo risque de ne pas être assez claire la nuit. L'image vidéo ne sera donc pas exploitable.

Par ailleurs, lors de l'installation de la caméra, assurez-vous qu'aucun objet ne se trouve à proximité immédiate du champ de vision de la caméra (par ex. une gouttière ou un mur). Il est possible que ces objets réfléchissent la lumière IR. Dans l'image vidéo, ceci se traduirait par des surexpositions circulaires dans le sens opposé de l'objet.

5.3. Alimentation électrique

	ATTENTION !Avant de commencer l'installation, assurez-vous que l'alimentation électrique correspond bien à la tension nominale de la caméra.
		12 VCC, fiche creuse, 5,5 x 2,1 mm

Les caméras exigent une alimentation électrique 12 V CC. Tenez compte de la polarité de l'alimentation en courant continu.

5.4. Installation du câble vidéo

Pour transmettre le signal vidéo HD-TVI de la caméra à un enregistreur, un câble coaxial de type RG59 ou RG6 à connecteur BNC (mâle) doit être branché au connecteur "TVI". La longueur du câble jusqu'au prochain appareil ne doit pas dépasser 500 m (RG6) ou 300 m (RG59).

Un câble coaxial de type RG59 ou RG6 peut être branché à la sortie vidéo analogique ("CVBS"). La longueur du câble jusqu'au prochain appareil ne doit pas dépasser 100 m.

Pour garantir la qualité parfaite de la transmission du signal HD-TVI, il est nécessaire que le câble ne soit ni coudé, ni écrasé, ni posé selon un rayon trop faible (rayon de courbure min. 6 cm).Si le câble est endommagé ou devient poreux à cause de son ancienneté, ceci peut avoir des conséquences sur la qualité du signal et de l'image (par ex. formation d'ombre sur les contours).

5.5. Fonction câblée WDR

La fonction Wide Dynamic Range améliore la qualité de l'image lorsque le contraste de l'image vidéo est élevé. La fonction Wide Dynamic Range de cette caméra peut être activée ou désactivée via un contact externe (dans l'affichage à l'écran uniquement via l'ABUS HD-TVI DVR).

Pour activer la fonction WDR, raccordez les deux connexions du contact externe.

S'il est inutilisé ou si la fonction WDR est commandée via l'affichage à l'écran du HD-TVI DVR, isolez les deux contacts pour éviter les courts-circuits réciproques, le contact des autres pièces du boîtier ou les potentiels électriques.

Dans le cas de la fonction WDR active, la sortie vidéo analogique ne sont pas disponibles.

6. Menu d'affichage à l'écran

6.1. Ouverture du menu d'affichage à l'écran

Le menu d'affichage à l'écran de cette caméra est accessible uniquement avec l'ABUS HD-TVI DVR. Pour cela, consultez le manuel d'utilisateur de l'ABUS HD-TVI DVR.

6.2. Description du menu d'affichage à l'écran

MENU

1. VIDEO OUT PAL
2. LANGUE GER
3. MENU PRINCIPAL ↓

Fonction Description
VIDEO OUT Réglage de la norme vidéoPAL: La sortie vidéo et la sortie de moniteur de service sont réglées sur la norme 50 Hz (par ex. 720p50, 1080p50 ou PAL)NTSC: La sortie vidéo et la sortie de moniteur de service sont réglées sur la norme 60 Hz (par ex. 720p60, 1080p60 ou NTSC)
LANGUE Réglage de la langue du menu affichéModification de la langue : Sélectionnez la langue à l'aide des touches GAUCHE et DROITE. Appuyez sur la touche ENTER pour valider la langue sélectionnée.
MENU PRINCIPAL	Réglages avancés de la caméraAppuyez sur la touche ENTER pour ouvrir le menu des réglages avancés de la caméra.

MENU PRINCIPAL

HDCC62510, HDCC72510

MENU PRINCIPAL

1. SMART FOCUS ↓
2. SCENE INDOOR
3. DIAPHRAGME MANUEL
4. EXPOSITION ↓
5. BACKLIGHT OFF
6. BAL. DES BLANCS ATW
7. JOUR&NUIT EXTERNE
8. ÉLIM. BRUITS ↓
9. SPÉCIAL ↓
10. RÉGLER ↓
11. RESET ↓
12. SORTIE ↓

HDCC32500, HDCC42500

MENU PRINCIPAL

1. SCENE INDOOR
2. DIAPHRAGME MANUEL
3. EXPOSITION ↓
4. BACKLIGHT OFF
5. BAL. DES BLANCS ATW
6. JOUR&NUIT EXTERNE
7. ÉLIM. BRUITS ↓
8. SPÉCIAL ↓
9. RÉGLER ↓
10. RESET ↓
11. SORTIE ↓

SMART FOCUS

Uniquement HDCC62510, HDCC72510

Fonction Description
SMART FOCUS	La fonction Smart-Focus indique la valeur de réglage de la mise au point. Plus cette valeur est élevée, plus la mise au point sera satisfaisante dans les conditions ambiantes actuelles.Notez qu'une valeur de mise au point définie le jour doit être contrôlée pour son utilisation la nuit.Appuyez à nouveau sur la touche ENTER pour retourner dans la page de menu précédente.

SCENE

Fonction Description

SCENE

Sélection d'un type de scène qui applique des préréglages définis de la caméra.Sélection :INDOOR : Intérieur sans différences de luminosité importantes dans l'imageOUTDOOR : Extérieur (avec de bonnes propriétés de réflexion ou avec éclairage résiduel)INDOOR1 : Intérieur avec des différences de luminosité importantes dans l'imageLOW-LIGHT : Extérieur (avec de mauvaises propriétés de réflexion ou sans éclairage résiduel)

DIAPHRAGME

Fonction Description

DIAPHRAGME Réglage du type d'objectif.Manuel (fixe) : HDCC62510, HDCC72510 : Le réglage du zoom et de la mise au point s'effectue manuellement sur l'objectif)HDCC32500, HDCC42500 : Le réglage de la mise au point de l'objectif a déjà été effectué en usine, aucune modification n'est possible.Pour ce modèle, aucune possibilité de réglage n'est disponible !

EXPOSITION

Fonction Description
SHUTTER Réglage de la durée d'exposition
	AUTO: Adaptation automatique de la durée d'exposition aux conditions ambiantes.1/25~1/50000: Durée d'exposition fixe
AGC Réglage de la valeur de gain max. (limite supérieure) utilisée par la caméra(0~15). La caméra sélectionne automatiquement la valeur de gain.
SENSIBILITÉ Réglage de l'exposition longue. Par une exposition plus longue de chaque image, l'image qui en résulte est plus claire. Le taux d'images diminue (plus l'exposition est longue, plus le taux d'images est faible)OFF: Exposition longue désactivéeAUTO (2x~30x): Exposition longue activée, avec valeur pour la limite supérieure
LUMINOSITÉ Réglage de la luminosité de base de l'image (1~100)
D-WDR	Amélioration logicielle du rapport de contraste dans l'image. Les zones sombres sont éclaircies tout en préservant du mieux possible les zones claires.OFF: Fonction désactivéeON: Fonction activée
SUPPR.BROUILLARD	Cette fonction améliore la qualité de l'image lorsque l'affichage de la caméra est brumeux.OFF: Fonction désactivéeON: Fonction activéePOSITION/TAILLE: Réglage de la plage de référence de la taille et de la positionDEGRÉ Niveaux d'intensité de cette fonction
RETOUR Retour à la page de menu précédente

BACKLIGHT

Fonction Description
OFF Désactivation	du traitement du contre-jour ou du contraste
WDR Fonction Wide	Dynamic Range. Traitement du contraste de l'image vidéo par une double exposition (exposition courte et longue) de l'image.GAIN (FAIBLE / MOYEN / ÉLEVÉ) : Intensité de la fonctionWDR BRIGHT (0~60) : Modification du réglage de base sur l'échelle de luminositéWDR OFFSET (0~60) : Modification du facteur de gain de base
BLC Back Light Compensation	Compensation. Compensation du contre-jour. La fonction tente d'assombrir les zones claires de l'image vidéo tandis que la luminosité des zones sombres est préservée.GAIN (FAIBLE / MOYEN / ÉLEVÉ) : Intensité de la fonctionZONE (POSITION / TAILLE) : Réglage de la plage de référence pour le calcul. Appuyez sur ENTER pour modifier la position avec les touches de commande.Appuyez à nouveau sur ENTER pour modifier la taille avec les touches de commande.STANDARD : Appuyez sur ENTER pour restaurer les réglages d'usine de la fonction BLC.
HSBLC Cette fonction	non marque en noir les zones situées au-delà d'un niveau de luminosité défini. Cette fonction peut s'utiliser par ex. la nuit lorsque l'on croise des véhicules. Les phares des véhicules venant dans le sens opposé apparaissent en noir. Les plaques minéralogiques situées à côté des phares sont alors plus faciles à identifier.SÉLECTION (ZONE 1~4) : Sélection de l'une des 4 zones max. La fonction est utilisée dans cette zone.AFFICHAGE (ON / OFF) : Activer/désactiver la zone. Appuyez 1x ou 2x sur ENTER pour régler la position et la taille avec les touches de commande.LEVEL (0~100) : Seuil de luminosité à partir duquel un pixel devient noir.MODE (TOUJOURS / UNIQUEMENT LA NUIT) : Utilisation de la fonction toujours ou uniquement en mode nuit.MASQUAGE (ON/OFF) : Activation ou désactivation de toutes les zones.STANDARD : Appuyez sur ENTER pour restaurer les réglages d'usine de la fonction HSBLC.
RETOUR Retour à la page de menu précédente

BALANCE DES BLANCS

Fonction Description
ATW	Auto Tracking White BalanceLa balance des blancs est automatiquement ajustée par la caméra et actualisée en continu.
AWC -> SET	Avec cette fonction, la balance des blancs est ajustée une fois après avoir appuyé sur la touche ENTER et enregistrée de façon permanente.
MANUEL	Réglage manuel de la balance des blancsBLEU (0~100) : Composante bleue de l'image vidéoROUGE (0~100) : Composante rouge de l'image vidéo
RETOUR Retour à la page de menu précédente

JOUR ET NUIT

Fonction Description
EXTERNE La com	mutation jour/nuit (ICR / IR) est réalisée par le capteur photo intégré dans la caméra (seuil de commutation : 5-15 lux)LED IR (ON/OFF) : Au besoin, les LED IR intégrées peuvent être désactivée en mode nuit.
COULEUR La caméra reste en mode couleur. Le filtre pivotant infrarouge reste devant l'objectif et les LED IR restent éteintes.
N/B La caméra reste en mode noir/blanc. Le filtre pivotant infrarouge est retiré de l'objectif. Les LED IR sont automatiquement allumées et éteintes par le capteur photo.
RETOUR Retour à la page de menu précédente

ÉLIMINATION DES BRUITS

Fonction Description
2DDNR	Fonction d'élimination des bruits parasites, optimisée pour les contenus d'image statiquesON : Fonction activéeOFF : Fonction désactivée
3DDNR Fonction d'élimination des bruits parasites, optimisée pour les mouvements(observation image à image)ON : Fonction activéeOFF : Fonction désactivée
RETURN Retour à la page de menu précédente

SPÉCIAL

Fonction Description
TITRE OFF : Désactivation de l'affichage du titre dans l'image vidéoON : Activation de l'affichage du titre dans l'image vidéo, si un titre a été attribué. Appuyez sur la touche ENTER pour accéder au sous-menu.Utilisez les touches de commande pour déplacer le curseur sur le caractère souhaité. Tous les caractères possibles s'affichent. Appuyez sur ENTER pour sélectionner le caractère.← Déplacez le curseur sur la ligne de titre vers la gauche← Déplacez le curseur sur la ligne de titre vers la droiteCLR Suppression de la ligne de titre complètePOS Modifiez la position du texte. Sélectionnez POS, puis appuyez sur ENTER et utilisez les touches de commande. Appuyer à nouveau sur la touche ENTER pour retourner dans le niveau de menu précédent.END Quitter le menu
EFFET D Ce menucomprend plusieurs fonctions numériques permettant de modifier l'image vidéo.
	ARRÊT SUR IMAGE : Arrêt sur l'image vidéoINVERSION : L'inversion d'image horizontale, le pivotement et la rotation verticaux (inversion horizontale et verticale) sont disponibles ici.D-ZOOM : Zoom numérique dans l'image vidéo. Réglage du facteur de zoom.S/N : Modification d'un détail de l'image vidéo lorsque le zoom numérique est actif.SMART D-ZOOM : Zoom numérique automatique sur une zone sélectionnable de l'image vidéo, déclenché par la détection de mouvement interne à la caméra.SÉLECTION : 2 zones peuvent être configurées pour la fonction de zoom numérique automatique. Sélection via les touches gauche/droite.AFFICHAGE : Activer/désactiver le cadre d'aperçu. La touche ENTER permet de modifier la position de la zone.SENSIBILITÉ : Sensibilité de détection de mouvement.D-ZOOM : Réglage du facteur de zoom après la détection du mouvement dans la zone configurée.DURÉE : Durée du zoom numérique automatique. Puis, retour au plein-écran.STANDARD : Réinitialisation de tous les réglages activés de la fonction SMART D-Zoom.La fonction SMART D-ZOOM ne sera active qu'après avoir quitté le menu de la caméra.NÉGATIF : Affichage de l'image vidéo en tant que négatif.
MOUVEMENT La détection de mouvement interne de la caméra est intégrée de série dans la plateforme du processeur. Ce type de caméra ne dispose cependant d'aucune interface (par ex. une sortie d'alarme) permettant d'utiliser cette fonction.OFF : Désactivation de la fonctionON : Activation de la fonctionSÉLECTION DE ZONE (1~4) : Sélection d'une zone (4 max.)AFFICHAGE DE ZONE (ON / OFF) : Activer/désactiver le cadre d'aperçu. La touche ENTER permet de modifier la position et la taille de la zone.SENSIBILITÉ (0~100) : Sensibilité de détection de mouvement.IND. MOUVEMENT (OFF / ON) : Lors du mouvement, un repère s'affiche dans la zone correspondante de l'image en temps réel.STANDARD : Réinitialisation de tous les réglages activés de cette fonction.
ZONES PRIVÉES	Cette fonction permet de configurer les zones privées de l'image vidéo pour protéger les zones qui ne sont pas à surveiller.SÉLECTION DE ZONE (1~8) : Sélection d'une zone pour la configuration AFFICHAGE DE ZONE (OFF / INV. / COULEUR / MOSAIQUE) : Sélection du type de repère. Appuyez sur ENTER pour :POSITION : Modifier la position de la zoneTAILLE : Modifier la taille de la zoneCOULEUR (0~15) : Sélection de couleur (uniquement avec le type de repère COULEUR)TRANSFORMATION / TRANSPARENCE (0~3) : Intensité des couleurs(transparence)STANDARD : Réinitialisation de tous les réglages activés de cette fonction.
DÉFAUT Fonction	de correction des pixels défectueux dans le capteur d'imagesLIVE (ON / AUTO / OFF) : Correction permanente active des pixelsSTATIC DPC (ON / OFF) : Correction statique des pixels défectueux au redémarrage
RETOUR Retour à la page de menu précédente

RÉGLER

Fonction Description
NETTETÉ Réglage	de la netteté des contours et des surfaces (modification logicielle de l'image vidéo) (0~15)
ÉCRAN Adaptation	du signal de caméra au périphérique de sortie ou au prochain périphérique raccordé.LCD : Optimisation des écrans LCDGAMMA : Réglage automatique ou fixe de la valeur gamma MODIFIER BLEU (0~100) : Réglage de la valeur du bleu MODIFIER ROUGE (0~100) : Réglage de la valeur du rougeCRT : Optimisation pour les écrans CRTVALEUR DE NOIR (-30~+30) : Réglage de la valeur du noir MODIFIER BLEU (-30~+30) : Réglage de la valeur du bleu MODIFIER ROUGE (-30~+30) :Réglage de la valeur du rouge
LSC	(OFF / ON) :
RETOUR Retour à	la page de menu précédente

RESET

Fonction Description
RÉGLAGES D'USINE	(RESET) : Rétablissement des réglages par défaut de la caméra dans le menu principal
RETOUR Retour à	la page de menu précédente

SORTIE

Fonction Description

RETOUR Quitter le menu d'affichage à l'écran

7. Maintenance et nettoyage

7.1. Maintenance

Contrôlez régulièrement la sécurité technique du produit (par exemple l'état du boîtier).

Si vous constatez que le produit ne peut plus être utilisé en toute sécurité, mettez-le hors service et empêchez sa remise en service involontaire.

La sécurité d'utilisation du produit n'est plus garantie si

• l'appareil présente des dommages visibles,
- l'appareil ne fonctionne plus.

Remarque :

Le produit ne nécessite aucune maintenance. Aucune de ses pièces ne nécessite de maintenance ni de contrôle de votre part. N'ouvrez jamais l'appareil.

7.2. Nettoyage

Nettoyez le produit avec un chiffon propre et sec. En cas d'encrassement plus important, humidifiez le chiffon avec de l'eau tiède.

Veillez à ce qu'aucun liquide ne pénètre à l'intérieur de l'appareil.

N'utilisez pas de produits nettoyants chimiques car cela risquerait d'endommager la surface du boîtier et de l'écran (décoloration).

8. Élimination

Attention : la directive européenne 2002/96/CE réglemente la reprise, le traitement et le recyclage des appareils électroniques usagés. Ce symbole signifie que, dans un souci de protection de l'environnement, l'appareil en fin de vie ne doit pas être éliminé avec les ordures ménagères ou industrielles, mais recyclé conformément aux dispositions légales en vigueur. Le recyclage de votre appareil usagé peut être assuré par les organismes officiels de collecte présents dans votre pays. Respectez les prescriptions locales pour l'élimination des matériaux. Vous obtiendrez de plus amples informations concernant la collecte (y compris pour les pays ne faisant pas partie de l'Union européenne) auprès des administrations locales. Le tri et le recyclage permettent de préserver les ressources naturelles et de respecter les règles de protection de la santé et de l'environnement.

9. Caractéristiques techniques

Numéro du modèle HDCC32500
Enregistreur d'images 1/3" Progressive Scan CMOS
Type de caméra Mini-dôme
Résolution	1080p25,
Éléments d'image (effectifs) 1920 (H) × 1080 (V)
Objectif 2,8 mm, objectif fixe
Angle de visée horizontal 103,5°
Commutation jour/nuit Filtre d'arrêt	IR électromécanique
Éclairage minimum (couleur) 0,1 lux
Éclairage minimum (noir et blanc) 0,01 lux (intégration d'image activée)
Éclairage minimum (IR) 0 lux
Intégration d'image 2x – 16x
Élimination des bruits parasites 2D	DNR, 3D DNR
Réglage de l'obturateur électronique	1/25 s à 1/50000 s
Commande de la caméra	Affichage à l'écran (uniquement via l'ABUS HD-TVI DVR)
Compensation du contre-jour	WDR
Masquage des zones privées	8 zones librement configurables
Zoom numérique	Oui
Système vidéo	HD-TVI
LED IR	24
Portée IR	10 m
Raccordements	Signal vidéo (HD-TVI, BNC), signal vidéo (FBAS, BNC), alimentation électrique (CC), 2 broches (pour WDR activé/désactivé)
Alimentation électrique	12 VCC ± 10 %
Consommation de courant	Max. 340 mA (max. 4 W)
Température de fonctionnement	-20°C à +60°C
Humidité de l'air	Max. 90 %
Dimensions (Hx∅)	59,1 x 89,6 mm
Poids	250 g

La portée IR dépend fortement des conditions ambiantes. Si l'environnement du champ de vision de la caméra est faiblement réfléchissant ou si aucun objet ne se trouve dans la portée max. de l'éclairage, l'image vidéo risque de ne pas être assez claire la nuit. L'image vidéo ne sera donc pas exploitable.

Par ailleurs, lors de l'installation de la caméra, assurez-vous qu'aucun objet ne se trouve à proximité immédiate du champ de vision de la caméra (par ex. une gouttière ou un mur). Il est possible que ces objets réfléchissent la lumière IR. Dans l'image vidéo, ceci se traduirait par des surexpositions circulaires dans le sens opposé de l'objet.

HDCC32500

FR Note de l'éditeur

Cette notice est une publication de la société ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Tour droits réservés, y compris traduction. Toute reproduction, quel que soit le type, par exemple photocopies, microfilms ou saisie dans des traitements de texte électronique est soumise à une autorisation préalable écrite de l'éditeur. Impression, même partielle, interdite.

Cette notice est conforme à la règlementation en vigueur lors de l'impression. Données techniques et conditionnement soumis à modifications sans aucun préalable.

NL Impressum
