MODE D'EMPLOI PIM640S INDESIT
Raccordement électrique
Raccordement gaz
Plaquette signalétique
Caractéristiques des brûleurs et des injecteurs
Description de l'appareil, 30
Vued'ensemble
Mise en marche et utilisation, 31
Conseils pratiques pour l'utilisation des brûleurs
Quelques conseils utiles pour bien utiliser votre plaque électrique
Précautions et conseils, 32
Sécurité générale
Mise au rebut
Nettoyage et entretien, 33
Mise hors tension
Nettoyage de l'appareil
Entretien robinets gaz
Anomalies et remèdes, 34
! Conservez ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu'il suive l'appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.
! Lisez attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de votre appareil
Les appareils régés en usine pour (voir la plaquette d'immatriculation et la plaquette prédisposition gaz de l'appareil):
- gaz Naturel Catégorie II2E+3+ pour la France;
- gaz Naturel Catégorie II2E+3+ pour la Belgique;
- gaz Naturel Catégorie I2E pour le Luxembourg;
- gaz Naturel Catégorie I2L pour la Hollande
Un ultérieur réglage n'est donc pas nécessaire.
Conditions réglementaires d'installation (pour la france)
Le raccordement gaz devra être fait par un technicien qui assurera la bonne alimentation en gaz et le meilleur réglage de la combustion des brûleurs. Ces opérations d'installation, quoique simples, sont délicates et primordiales pour que votre table de cuisson vous rende le meilleur service. L'installation doit être effectuée conformément aux textes réglementaires et règles de l'art en vigueur, notamment:
- Arrêté du 2 août 1977. Règles techniques et de sécurité applicables aux installations de gaz combustibles et d'hydro-carbures liquifiés situées à l'intérieur des BATIMENTS d'habitation et de leurs dépendances.
- Norme DTU P45-204. Installations de gaz (anciennement DTU n° 61-1-installations de gaz - Avril 1982 + additif n°1 Juillet 1984).
- Règlement sanitaire départemental.
Positionnement
Les emballages ne sont pas des jouets pour enfants, il faut les mettre au rebut en respectant la réglementation sur le tri sélectif des déchets (voir Précautions et conseils). L'installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens. Cet appareil peut être installé et fonctionner seulement dans des locaux qui sont aérés en permanence, selon les prescriptions des Normes: - Pour la France selon les Normes Nationales en vigueur. - Pour la Belgique NBN D51-003 et NBN D51-001 en vigueur.
- Pour le Luxembourg selon les Normes Nationales en vigueur.
- Pour la Hollande NEN-1078 en vigueur.
Il faut observer les conditions suivantes : - La pièce doit prévoir un système d'évacuation vers l'extérieur des fumées de combustion, réalisé au moyen d'une hotte ou par ventilateur électrique qui entre automatiquement en fonction dès que l'on allume l'appareil.

- La pièce doit prévoir un système qui permet un apport d'air nécessaire à une régulière combustion. Le flux d'air nécessaire à la combustion ne doit pas être inférieur à 2 m³/h par kW de puissance installée.

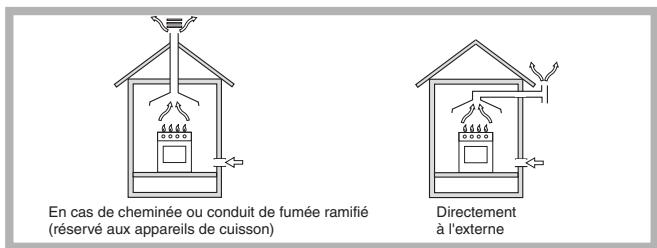

Le système peut etre réalisé en prélevant l'air directement de l'extérieur du bâtiment au moyen d'un conduit d'au moins100 cm2 de section utile qui ne risque pas d'être bouché accidentellement.

Ou, de manière indirecte depuis des locaux adjacents et équipés d'un conduit de ventilation avec l'extérieur comme susmentionné ; ces locaux ne doivent pas être des parties communes du bâtiment, des chambres à coucher ou des locaux à risque d'incendie.
- (Pour la France et la Belgique) Les gaz de pétrole liquéfiés, plus lourds que l'air, se déposent et stagnent vers le bas. Les locaux qui contiennent donc des bouteilles de G. P. L. doivent prévoir des ouvertures vers l'extérieur afin de permettre l'évacuation du gaz par le bas en cas de fuites accidentelles. Les bouteilles de GPL, qu'elles soient vides ou partiellement pleines, ne devront donc pas être installées ou entreposées dans des locaux qui se trouvent au-dessous du niveau du sol (caves etc.). Il est opportun de n'entreposer dans le local que la bouteille que vous êtes en train d'utiliser, placée de façon à ne pas être soumise à l'action directe de sources de chaleur (four, cheminée de bois, poêle etc.) qui peuvent atteindre des températures dépassant 50°C.
Encastrement
Les tables de cuisson gaz et mixtes ont un indice de protection contre les surchauffes de type X, on peut par conséquent les installer à côté de meubles dont la hauteur ne dépasse pas celle du plan de cuisson. Pour une installation correcte de la table de cuisson, il faut se conformer aux instructions suivantes :
- Les meubles jouxtant la table, dont la hauteur dépasse celle du plan de cuisson, doivent être placés à au moins 600 mm du bord du plan.
- Les hottes doivent être installées conformément aux instructions reportées dans leur notice d'installation et à au moins 650 mm de distance.
- Les éléments hauts jouxtant la hotte doivent être placés à au moins 420 mm de distance du plan de travail (voir figure).

En cas d'installation de la table de cuisson sous un élément haut, ce dernier devra être monté à au moins 700 mm de distance du plan (voir figure).

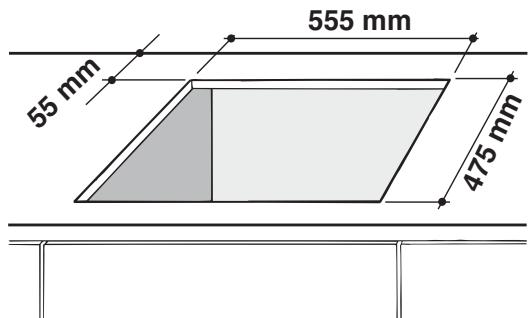

- La découpe du meuble doit être indiquée par la figure.
Des crochets de fixation sont prévus pour fixer la table sur des plans de 20 à 40 mm d'épaisseur. Pour bien fixer la table, utilisez tous les crochets fournis.

- Si la table n'est pas installée au-dessus d'un four à encastrer, il faut monter un panneau d'isolation en bois. Il faut le monter à au moins 20 mm de distance du bord inférieur de la table.
Schéma de fixation des crochets
Position du crochet pour plan H=20mm
Position du crochet pour plan H=30mm
Position du crochet pour plan H=40mm
Devant Derrière
Utilisez tous les crochets compris dans le "sachet accessoires"
Aération
Pour garantir une bonne aération, la cavité d'encastrement doit être dépourvue de paroi arrêtée. Il est conseillé d'installer le four de manière à ce qu'il repose sur deux cales en bois ou bien sur un plan d'appui continu qui ait une découpe d'au moins 45 x 560 mm (voir figures).


En cas d'installation au-dessus d'un four encastrable dépourvu de ventilation de refroidissement forcée, il faudra prévoir des prises d'air d'entrée et de sortie pour permettre une bonne aération à l'intérieur du meuble (voir figure).


La table PI 640 AST/PIM 640 AST ne peut être installée qu'au-dessus de fours encastrables équipés de ventilation de refroidissement.
Raccordement électrique
Les tables munies d'un cordon d'alimentation tripolaire sont prévues pour un fonctionnement à courant alternatif à la tension et à la fréquence d'alimentation indiquées sur la plaquette des caractéristiques (placée sous la table de cuisson). Le conducteur de terre du câble est jaune/vert. En cas d'installation au-dessus d'un four à encastre, la connexion électrique de la table et celle du four doivent être effectuées séparément, pour des questions de sécurité électrique mais aussi pour simplifier, au besoin, l'extraction du four.
Branchement du câble d'alimentation au réseau électrique
Montez sur le câble une prise normalisée adaptée à la charge individuelle sur l'étiquette des caractéristiques. En cas de raccordement direct au réseau, il faut intercaler entre l'appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d'écartement entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l'interrupteur). Le câble d'alimentation ne doit atteindre, en aucun point, des températures dépassant de 50°C la température ambiante.
L'installateur est responsable du bon raccordement électrique de l'appareil et du respect des normes de sécurité.
Avant de procéder au branchement, assurez-vous que :
- la prise est bien munie d'une terre conforme à la loi;
- la prise est bien apte à supporter la puissance maximale de l'appareil, indiquée sur la plaquette signalétique;
- la tension d'alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique;
- La prise est bien compatible avec la fiche de l'appareil. Si ce n'est pas le cas, remplacez la prise ou la fiche, n'utilisez ni rallonges ni prises multiples.
! Après installation de l'appareil, le câble électrique et la prise de courant doivent être facilement accessibles ! Le câble ne doit être ni plié ni excessivement écrasé. ! Il doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé (voir Assistance).
! Nous déclinons toute responsabilité en cas de non-respect des normes énumérées ci-dessus.
Pour la france
Raccorder l'appareil à la bouteille ou à la canalisation du gaz conformément aux normes en vigueur, uniquement après avoir vérifié que l'appareil est bien réglé pour le type de gaz d'alimentation utilisé. Dans le cas contraire, effectuer les opérations décrites au paragraphe "Adaptation aux différents types de gaz". Pour l'alimentation en gaz liquide, utiliser des régulateurs de pression conformes aux Normes en vigueur.
Pour un fonctionnement en toute sécurité, pour l'emploi correct de l'énergie et une plus longue durée de vie de l'appareil, vérifier si la pression d'alimentation respecte bien les valeurs indiquées dans le tableau 1 "Caractéristiques des brûleurs et des injecteurs".
Pour la belgique - le luxembourg - la hollande
Raccorder l'appareil à la canalisation du gaz conformément aux normes en vigueur (pour la Belgique NBN D04-002) uniquement après avoir vérifié que l'appareil est bien réglé pour le type de gaz d'alimentation utilisé. Dans le cas contraire, (pour la Belgique) effectuer les opérations décrites au paragraphe "Adaptation aux différents types de gaz". Pour l'alimentation en gaz liquide, utiliser des régulateurs de pression conformes aux Normes en vigueur. Pour relier l'appareil à la canalisation du gaz Naturel, 12E+3+ pour la Belgique, 12E pour le Luxembourg et 12L pour la Hollande, il faut avant tout installer le raccord "R" (disponible sur demande)
auprès du Service d'Assistance Technique Ariston) avec son étanchéité "G" sur le raccord en forme de "L" situé sur le tuyau de raccordement gaz (voir figure). Le raccord est fourni filetage conique majeur avec pas 1/2 gaz.

Le raccordement doit être réalisé au moyen :
- ou d'un tuyau rigide (pour la Belgique selon les normes NBN D51-003)
- ou d'un tuyau flexible en acier inox, sans interruption, et équipé de raccordements filetés. En amont de l'appareil il faut installer un robinet d'arrêt du gaz (pour la Belgique marqué A. G. B) ; il devra être installé de manière à pouvoir facilement le
manœuvrer. Pour le Luxembourg et la Hollande selon les Normes Nationales en vigueur.
Raccordement par tuyau rigide (cuivre ou acier)
Le raccordement à l'installation de gaz doit être effectué de manière à ce que l'appareil ne subisse aucun type de contrainte.
La rampe d'alimentation de l'appareil est munie d'un raccord en "L" orientable dont l'étanchéité est assurée par un joint. S'il vous faut inverser le raccord, vous devez obligatoirement remplacer le joint d'étanchéité (fourni avec l'appareil). Le raccord d'entrée du gaz à l'appareil est filtré 1/2 gaz mâle cylindrique.
Raccordement par tuyau flexible en acier inox, à paroi continue avec raccords filetés
Le raccord d'entrée du gaz à l'appareil est filtré 1/2 gaz mâle cylindrique.
La mise en œuvre de ces tuyaux doit être effectuée de façon à ce que, même au maximum de leur extension, ils ne dépassent pas 2000 mm de long.
Après raccordement, assurez-vous que le tuyau métallique flexible ne touche pas à des parties mobiles et n'est pas écrasé.
N'utilisez que des tuyaux conformes et des joints d'étanchéité conformes aux textes réglementaires applicables dans le pays.
Vérification de l'étanchéité
Une fois l'installation terminée, vérifier l'étanchéité de tous les raccords en utilisant une solution savonneuse et jamais une flamme.
Adaptation aux différents types de gaz (pour la france et la belgique)
Pour adapter la table à un type de gaz autres que celui pour lequel elle a été prévue (indiqué sur l'étiquette fixée sous la table ou sur l'emballage), il faut changer les injecteurs des brûleurs en procédant comme suit :

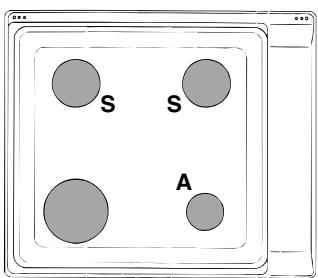

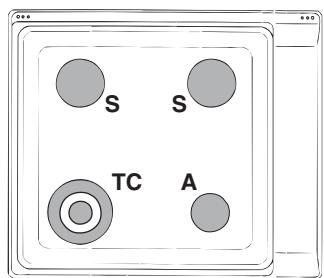

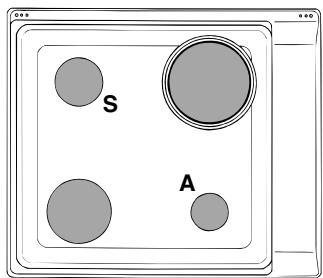

- Enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement.

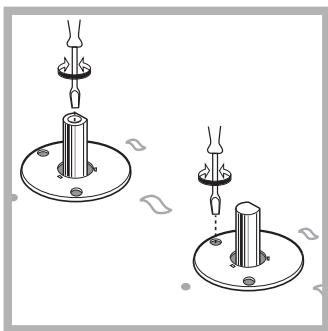

- dévissez les injecteurs à l'aide d'une clé à tube de 7 mm et remplacez-les par les injecteurs adaptés au nouveau type de gaz (voir tableau 1
Caractéristiques des brûleurs et des injecteurs
- remontez les différentes parties en effectuant les
opérations dans le sens inverse.
- en fin d'opération remplacez la vieille étiquette par celle correspondant au nouveau gaz utilisé, disponible dans nos Services Après-vente.
- Réglage de l'air primaire des brûleurs (pour la France et la Belgique)
Les brûleurs ne nécessitent aucun réglage de l'air primaire.
- Regolazione minimi (pour la France et la Belgique)
- Placez le robinet sur la position de minima;

- Déposez la manette et tournez la vis de réglage positionnée à l’intérieur ou sur le côté de la tige du robinet jusqu’à ce que vous obtenez une petite flamme régulière;
- Une fois obtenu le débit minimal souhai ’il n’y ait pas extinction du brûleur.
- eils, quand les brûleurs sont au minimum, augmentez leur débit en agissant sur la vis de réglage.
- Après avoir procédé à ce réglage, reposez les scellés sur les bypass en utilisant de la cire ou autre matériel équivalent.
! En cas de gaz liquides, il faut visser à fond la vis de réglage.
! En fin d'opération, remplacez la vieille étiquette par celle correspondant au nouveau gaz utilisé, disponible dans nos Services Après-vente.
! Si la pression du gaz utilisé est différente (ou variable) par rapport à la pression prévue, il faut installer, sur la tuyauterie d'entrée, un régulateur de pression approprié (conformément aux textes réglementaires applicables dans le pays).
Caractéristiques des brûleurs et des injecteurs
| Tableau 1 (Pour la France et la Belgique) | Gaz Liquides | Gaz Naturels | |||||||||
| Brûleur | Diamètre (mm) | Puisance thermique kW (p.c.s.* ) | By-pass 1/100 (mm) | Injecteur 1/100 (mm) | Débit* g/h | Injecteur 1/100 (mm) | Débit* l/h | ||||
| Nom. | Red. | (1) | Butane | Propane | G20 | G25 | |||||
| Rapide (R) | 100 | 3.00 | 0.70 | 39 | 41 | 86 | 218 | 214 | 116 | 286 | 332 |
| Semi Rapide (S) | 75 | 1.90 | 0.40 | 28 | 30 | 70 | 138 | 136 | 106 | 181 | 218 |
| Auxiliaire (A) | 55 | 1.00 | 0.40 | 28 | 30 | 50 | 73 | 71 | 79 | 95 | 111 |
| Triple Couronne (TC) | 130 | 3.25 | 1.50 | 57 | 57 | 91 | 236 | 232 | 133 | 309 | 360 |
| Pression de alimentation (FR) | Nominal (mbar) | 28-30 | 37 | 20 | 25 | ||||||
| Minimum (mbar) | 20 | 25 | 17 | 20 | |||||||
| Maximum (mbar) | 35 | 45 | 25 | 30 | |||||||
| Pression de alimentation (BE) | Nominal (mbar) | 28-30 | 37 | 20 | 25 | ||||||
| Minimum (mbar) | 20 | 25 | 15 | 15 | |||||||
| Maximum (mbar) | 35 | 45 | 25 | 30 | |||||||
Pour la Luxembourg
| Brûleur | Diamètre (mm) | Puisance thermique kW (p.c.s.*) (Nominale) | (Réduit) | Injecteur 1/100 (mm) | Débit* (I/h) (G20) |
| Rapide (R) | 100 | 3,00 | 0,70 | 116 | 286 |
| Semi Rapide (S) | 75 | 1,90 | 0,40 | 106 | 181 |
| Auxiliaire (A) | 55 | 1,00 | 0,40 | 79 | 95 |
| Triple Coronne (TC) | 130 | 3,25 | 1,50 | 133 | 309 |
| Pression de alimentation | Nominate (mbar) | 20 | |||
| Minimum (mbar) | 17 | ||||
| Maximum (mbar) | 25 | ||||
Pour la Hollande Gaz Nature
| Brûleur | Diamètre (mm) | Puisance thermique kW (p.c.s.*) (Nominale) | (Réduit) | Injecteur 1/100 (mm) | Débit* (I/h) (G25) |
| Rapide Réduit (RR) | 100 | 3,00 | 0,70 | 116 | 332 |
| Semi Rapide (S) | 75 | 1,90 | 0,40 | 106 | 218 |
| Auxiliaire (A) | 55 | 1,00 | 0,40 | 79 | 111 |
| Triple Coronne (TC) | 130 | 3,25 | 1,50 | 133 | 360 |
| Pression de alimentation | Nominale (mbar) | 25 | |||
| Minimum (mbar) | 20 | ||||
| Maximum (mbar) | 30 | ||||
À 15° C et 1013 mbar-gaz sec
Propane
PCS = 50,37 MJ/kg
Butane
P. C. S. = 49,47 MJ/kg
Naturel
P. C. S. = 37,78 MJ/m³
Naturel
G25
P. C. S. = 32,49 MJ/m³
(1) Seulement pour les appareils équipés de dispositif de sécurité. (2) Voir la plaquette d'immatriculation de l'appareil.


PI 631
PI 631 IB
PI 631 A
PI 631 AS
PIM 631 AS

PI 640 AST
PIM 640 AST
La table PIM 640 AST ne peut être installée qu'au-dessus de fours encastrés équipés de ventilation de refroidissement.
| PLAQUETTE SIGNALETIQUE | |
| Raccordements électriques | voir plaquette signalétique |
| CE | Cet apparéil est conforme aux Directives Communautaires suivantes : - 2006/95/CEE du 12/12/06 (Basse Tension) et modifications successives - 2004/108/CEE du 15/12/04 (Compatibilité Electromagnétique) et modifications successives - 93/68/CEE du 22/07/93 et modifications successives. - 2009/142/CEE du 30/11/09 (Gaz) et modifications successives. - 2002/96/CEE et modifications |
Vue d'ensemble

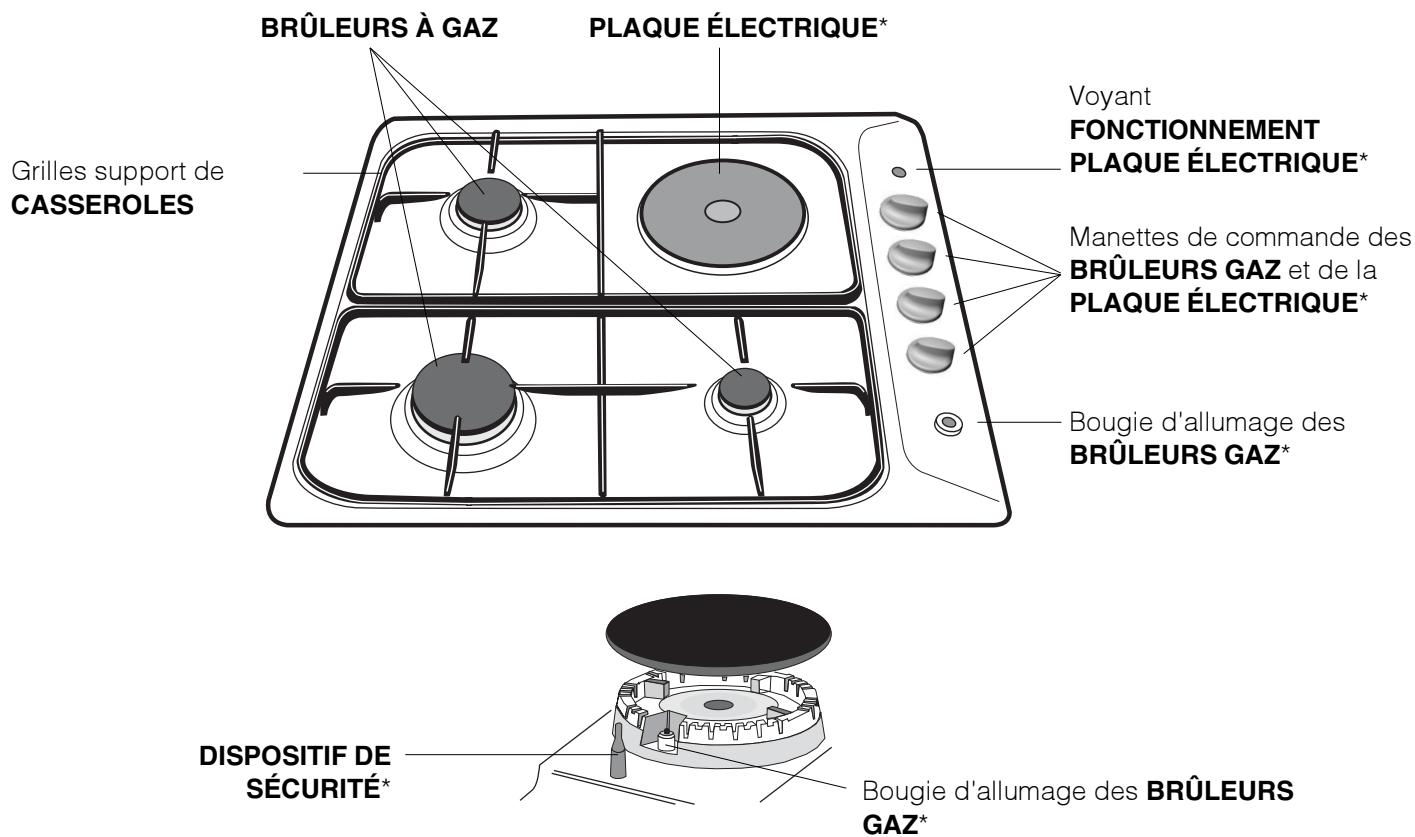

- PLAQUES ÉLECTRIQUES disponibles dans plusieurs diamètres et puissances : elles peuvent être "normales" ou "rapides", ces dernières sont repérables à leur point rouge. Voyant de FONCTIONNEMENT PLAQUE ELECTRIQUE il s'allume dés que la manette n'est plus sur la position eteint.
- BRÔULEURS GAZ ils ont plusieurs dimensions et puissances. Choisissez celui qui correspond le moyen au diamètre de votre casserole.
- Manettes de commande des BRULEURS GAZ et de la PLAQUE ÉLECTRIQUE* pour le réglage de la flamme ou de la puissance.
- La bougie d'allumage des BRULEURS GAZ* permet l'allumage automatique du brûleur sélectionné.
- DISPOSITIF DE SÉCURITÉ* en cas d'extinction accidentelle de la flamme, coupez immédiatement l'arrivée du gaz.
La position du brûleur gaz ou de la plaque électrique* correspondante est indiquée sur chaque manette.
Brûleurs à gaz
Chaque manette permet de régler le brûleur sélectionné comme suit :
- Eteint
Maximum Minimum
Pour allumer un brûleur, approchez une flamme ou un allume-gaz, appuyez à fond et tournez la manette correspondante dans le sens inverse des aiguilles d'une montre pour sélectionner la position de puissance maximale.
Sur les modèles équipés d'un dispositif de sécurité gaz, appuyez pendant au moins 6 secondes de suite sur la manette pour permettre au dispositif de se réchauffer.
Pour allumer un brûleur sur les modèles équipés de bougie d'allumage, appuyez d'abord sur le bouton
d’allumage repéré par le symbole , appuyez ensuite à fond sur la manette correspondante et tournez-la dans le sens inverse des aiguilles d’une montre jusqu’à sa position de puissance maximale.
En cas d'extinction accidentelle des flammes du brûleur, tournez la manette jusqu'à l'arrêt et attendez au moins 1 minute avant de tenter de rallumer.
Pour éteindre le brûleur, tournez la manette dans le sens des aiguilles d'une montre pour la ramener en face du symbole "●".
Plaques électriques*
Pour procéder au réglage, tournez la manette correspondante dans le sens des aiguilles d'une montre ou dans le sens inverse en choisissant une des 6 positions possibles :
| Position | Plaque normale ou rapide |
| 0 | Eteint |
| 1 | Poissance minimum |
| 2 - 5 | Poissance intermédiaires |
| 6 | Poissance maximum |
Toute position de la manette autre que la position "éteint" entraîne l'allumage du voyant de fonctionnement.
Conseils pratiques pour l'utilisation des brûleurs
Pour obtenir un excellent rendement, n'oubliez pas :
- d'utiliser des récipients appropriés à chaque brûleur (voir tableau) pour éviter que les flammes ne dépassent des casseroles.
- de plusieurs utiliser des casserole à fond plat et avec couvercle.
- de tourner la manette dans la position minimum au moment de l'ébullition.
| Brûleurs | Ø Récipiens (cm) |
| Rapide (RR) | 24 - 26 |
| Semi Rapide (S) | 16 - 20 |
| Auxiliaire (A) | 10 - 14 |
| Triple Couronne (TC) | 24 - 26 |
Conseils pratiques pour l'utilisation des plaques électriques
Pour éviter toute déperdition de chaleur et ne pas endommager la plaque, il est conseillé d'utiliser des casseroles à fond plat n'ayant pas un plus petit diamètre que celui de la plaque.
| Position | Plaque normale ou rapide |
| 0 | Eteint. |
| 1 | Cuisson de légumes verts, poissons. |
| 2 | Cuisson de pommes de terre (à la vapeur) soupés,.POIS chiches, haricots. |
| 3 | Pour continuer la cuisson de grandes quantités d'aliments, minestrone. |
| 4 | Rôtir (moyen). |
| 5 | Rôtir (fort). |
| 6 | Rissoler ou rejoindre l'ébullition en peu de temps. |
Avant d'utiliser vos plaques de cuisson pour la première fois, faites-les chauffer pendant 4 minutes à leur température maximale sans casserole. Au cours de cette phase initiale, le revêtement protecteur durcit et atteint sa résistance maximale.
- N'existe que sur certains modèles
Précautions et conseils
Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.
Sécurité générale
- Ce mode d'emploi concerne un appareil à encastrer classe 3.
- Pour bien fonctionner, les appareils à gaz ont besoin d'un apport d'air régulier. Il est important de vérifier lors de leur installation que tous les points indiqués dans le paragraphe relatif à leur "Positionnement" soient respectés.
- Les instructions fournies ne sont applicables qu'aux pays dont les symboles sont reportés dans la notice et sur la plaquette d'immatriculation.
- Cet appareil a été conçu pour un usage familial, de type non professionnel.
- Cet appareil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.
- Pour déplacer l'appareil, servez-vous des poignées prévues à cet effet sur les côtés du four.
- Ne touchez pas à l'appareil si vous êtes pieds nus ou si vous avez les mains ou les pieds mouillés ou humides.
- Cet appareil qui sert à cuire des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d'emploi. Toute autre utilisation (comme par exemple le chauffage d'une pièce) est propre et donc dangereux. Le fabricant décline toute responsabilité en cas de dommages provoqués par un usage propre ou erroné.
- Evitez que le cordon d'alimentation d'autres petits électroménagers touche des parties chaudes du four.
- Les orifices ou les fentes d'aération ou d'évacuation de la chaleur ne doivent pas être bouchés.
- Contrôlez toujours que les manettes sont bien dans la position "●"/"○" quand l'appareil n'est pas utilisé.
- Ne tirez pas sur le câble pour débrancher la fiche de la prise de courant.
- N'effectuez aucune opération de nettoyage ou d'entretien sans avoir débranché la fiche de la prise de courant.
- En cas de panne, n'essayez enaucun cas d'acceder aux mécanismes internes pour tenter de réparer l'appareil. Contactez le service d'Assistance (voir Assistance).
- Faites attention à ce que les manches des casseroles soient toujours tournées vers l'intérieur de la table de cuisson pour éviter tout risque d'accident.
- N'abaissez pas le couvercle en verre (s'il y en a un) tant que les brûleurs gaz ou la plaque électrique sont chauds.
- Ne laissez pas la plaque électrique allumée sans casserole dessus.
- N'utilisez pas de casseroles instables ou déformées.
- Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
- S'assurer que les enfants ne jouent pas avec l'appareil.
- Le dispositif n'est pas destiné à être mis en œuvre par une minuterie externe ou un système de télécommande séparée.
Mise au rebut
- Mise au rebut du matériel d'emballage : conformez-vous aux réglementations locales, les emballages pourront ainsi être recyclés.
- La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barrée" est apposé sur tous les produits pour rappeler les obligations de collecte séparée.
Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieux appareil.
Mise hors tension
Avant toute opération de nettoyage ou d'entretien, coupez l'alimentation électrique de l'appareil.
Nettoyage de l'appareil
! N'utilisez pas de détergents abrasifs ou corrosifs, tels que détacheurs et dérouilleurs, poudres à récurer et éponges à surface abrasive : ils risquent de rayer irrémédiablement la surface.
! Ne nettoyez jamais l'appareil avec des nettoyeurs vapeur ou haute pression.
- Pour un entretien courant, passez une éponge humide sur la surface et séchez avec du papier essuie-tout.
- Les parties démontables des brûleurs doivent être lavées fréquemment à l'eau chaude avec du détergent en éliminant soigneusement toute incrustation.
- Dans le cas de tables équipées d'allumage automatique, nettoyez fréquemment et soigneusement l'extrémité des dispositifs d'allumage électronique instantané et vérifiez que les orifices de sortie du gaz ne sont pas bouchés.
- Nettoyez les plaques électriques à l'aide d'un chiffon humide et graissez-les avec un peu d'huile quand elles sont encore tièdes.
- Des taches peuvent se former sur l'acier inox si ce dernier reste trop longtemps au contact d'une eau très calcaire ou de détergents agressifs (contenant du phosphore). Il est conseillé de rincer abondamment et d'essuyer après le nettoyage. Mieux vaut essuyer aussi tout débordement d'eau.
Entretien des robinets gaz
Il peut arriver qu'au bout d'un certain temps, un robinet se bloque ou tourne difficilement. Il faut alors le remplacer.
Cette opération doit être effectuée par un technicien agréé par le fabricant.
Anomalies et remèdes
Il peut arriver que l'appareil ne fonctionne pas ou ne fonctionne pas très bien. Avant d'appeler le service après-vente, voyons ensemble que faire. Vérifiez avant tout s'il n'y a pas de coupure de gaz ou de courant, et si les robinets du gaz en amont de l'appareil sont bien ouverts.
Avez-vous contrôle si :
- les orifices de sortie du gaz ne sont pas par hasard bouchés.
- les pièces amovibles composant le brûleur sont bien montées correctement.
- Il y a des courants d'air dans les environs du plan de cuisson.
Avez-vous contrôle si :
- vous avez bien appuyé à fond sur la manette.
- vous avez bien appuyé à fond sur la manette pendant un laps de temps suffisant pour permettre l'activation du dispositif de sécurité.
- Les orifices de sortie du gaz situés en face du dispositif de sécurité ne sont pas par hasard bouchés.
Avez-vous contrôle si :
- les orifices de sortie du gaz ne sont pas par hasard bouchés
- il y a des courants d'air dans les environs du plan de cuisson
- les minima n'ont pas bien été réglés.
Avez-vous contrôle si :
- le fond de la casserole est parfaitement plat
- la casserole est bien placée au centre du brûleur
- la position des grilles n'a pas par hasard été inversée.
Si, malgré tous ces contrôles, votre appareil ne fonctionne toujours pas et l'inconvénient persiste, faites appel à notre station technique. Indiquez-lui :
- le modèle de votre appareil (Mod.)
- son numéro de série (S/N)
Ces informations figurent sur la plaquette signalétique apposée sur votre appareil et/ou sur son emballage.
Ne faites jamais appel à des techniciens non agrés et refusez toujours l'installation de pièces détachées non originales.

Italiano, 1

English, 12

Français,23

Espanol, 35

Português, 46
PI 631
PI 631 A
PI631 AS
PI 631 IB
PI 640 IB
PI 640
PI 640 A
PI 640 AS
PI 640 AST
PI 640 A R
PI 640 AS R
PIM 631 AS
PIM 640 AS
PIM 640 AST
Colocacion
Connexion électrique
Conexión gas
Plaque de caractéristiques
Avant d'effectuer la connexion, vérifie que :
Nettoyage de l'appareil
Notice Facile
