Type de produit	Chaudière murale gaz à condensation
Marque	Gorenje
Modèle	TGR80NC6
Dimensions (L x H x P)	400 x 700 x 300 mm
Poids	30 kg
Alimentation	Gaz naturel / GPL (convertible)
Puissance thermique	24 kW
Classe énergétique	A
Fonctions principales	Chauffage central, production d'eau chaude sanitaire, thermostat d'ambiance, programmation hebdomadaire
Entretien et nettoyage	Nettoyage annuel par professionnel, vérification des brûleurs et de la pression d'eau
Sécurité	Anti-surchauffe, arrêt automatique en cas de panne, sécurité gaz
Pièces détachées	Disponibles via service après-vente Gorenje
Réparabilité	Indice de réparabilité : 8/10
Pression d'eau de fonctionnement	1 - 2 bar
Type d'allumage	Électronique
Ventilation	Turbocompressée (ventilateur intégré)

FOIRE AUX QUESTIONS - TGR80NC6 GORENJE

Comment allumer la chaudière Gorenje TGR80NC6 ?

Assurez-vous que l'alimentation gaz et électrique sont connectées. Appuyez sur le bouton Marche/Arrêt du panneau de commande. Le voyant vert s'allume. Utilisez le thermostat pour régler la température souhaitée.

Que faire si la pression d'eau de la chaudière est trop basse ?

Vérifiez le manomètre : la pression doit être entre 1 et 2 bar. Si elle est inférieure, ouvrez le robinet de remplissage (situé sous la chaudière) jusqu'à atteindre la pression correcte. Fermez le robinet ensuite.

Comment programmer le chauffage sur la TGR80NC6 ?

Accédez au menu de programmation en appuyant sur la touche Programme. Utilisez les flèches pour définir les plages horaires de chauffage (ex : 6h-9h et 17h-22h). Confirmez avec OK.

Pourquoi la chaudière s'arrête-t-elle souvent ?

Cela peut être dû à une pression trop basse, un défaut d'évacuation des fumées, ou une surchauffe. Consultez le code erreur affiché. Réinitialisez en coupant l'alimentation pendant 10 secondes. Si le problème persiste, contactez un professionnel.

Comment vidanger la chaudière Gorenje TGR80NC6 ?

Coupez l'alimentation électrique et gaz. Fermez les vannes d'arrêt. Branchez un tuyau sur le robinet de vidange au point bas de l'installation. Ouvrez le robinet et purgez les radiateurs pour accélérer la vidange.

Comment nettoyer les brûleurs de la chaudière ?

Le nettoyage des brûleurs doit être effectué par un professionnel. Cependant, vous pouvez dépoussiérer l'extérieur du brûleur avec un aspirateur muni d'une brosse douce après avoir retiré le carter. Ne pas utiliser de produit chimique.

Que signifie le code erreur E01 sur la TGR80NC6 ?

Le code E01 indique un défaut d'allumage. Vérifiez l'arrivée de gaz et que l'électrode d'allumage est propre. Réinitialisez la chaudière. Si l'erreur persiste, faites appel à un technicien.

Comment régler la température de l'eau chaude sanitaire ?

Tournez le bouton ECS (eau chaude sanitaire) sur le panneau avant. La plage recommandée est entre 40°C et 55°C. Réglez selon votre confort et pour éviter les brûlures.

Quelle est la fréquence d'entretien recommandée pour la chaudière ?

Un entretien annuel par un professionnel agréé est obligatoire pour garantir la sécurité et le rendement. Cela inclut le nettoyage des échangeurs, la vérification des brûleurs et des sécurités.

Où trouver des pièces détachées pour la Gorenje TGR80NC6 ?

Les pièces détachées sont disponibles auprès du service après-vente Gorenje et des revendeurs agréés. Vous pouvez également les commander en ligne sur le site officiel en indiquant le modèle TGR80NC6.

MODE D'EMPLOI TGR80NC6 GORENJE

Cher client, nous vous remercions d'avoir acheté notre produit.

LISEZ ATTENTIVEMENT LES INSTRUCTION AVANT D'INSTALLER LE CHAUFFE-EAU ET AVANT DE VOUS EN SERVIR POUR LA PREMIÈRE FOIS.

CET APPAREIL N'EST PAS DESTINÉ AUX PERSONNES (Y COMPRIS LES ENFANTS) REDUITE PHYSIQUES, SENSORIELS OU MENTAUX CAPACITES, OU DE L'ABSENCE D'EXPÉRIENCES ET DE CONNAISSANCES, SAUF S'ILS ONT ÉTÉ CONTROLE OU DONNER INSTRUCTION CONCERNANT L'UTILISATION DE L'APPAREIL PAR PERSONNE RESPONSABLE DE LEUR SECURITE.

LES ENFANTS DOIVENT ÊTRE SURVEILLÉS POUR S'ASSURER QU'ILS NE JOUENT PAS AVEC L'APPAREIL.

Testé officiellement, le chauffe-eau est fabriqué conformément aux normes en vigueur; le certificat de sécurité et le certificat de compabilité électromagnétique ont été délivrés. Ses caractéristiques techniques de base sont indiquées sur la plaquette signalétique se trouvant entre les deux tuyaux de branchement. Le chauffe-eau ne peut être raccordé au réseau de distribution d'eau et au réseau électrique que par un technicien qualifié. Seulement le service après-vente autorisé peut procéder aux interventions à l'intérieur de chauffe-eau en raison de la réparation, du détartrage ou du changement d'anode de protection anti-corrosion.

ENCASTREMENT

Encastrez le chauffe-eau le plus proche possible des orifices de sortie d'eau. En installant votre chauffe-eau dans une pièce comprenant une baignoire ou une douche, il faut absolument respecter les exigences de la norme IEC 60364-7-701 (VDE 0100, Partie 701). Fixez-le au mur ou au sol par deux vis muraux de diamètre nominal de 8 mm minimum. Les murs ou le sol où il est destiné à être installé doivent être renforcés adéquatement. Le chauffe-eau ne peut être installé au mur que verticalement. En raison du contrôle et du changement d'anode de magnésium plus faciles, nous vous conseillons de laisser assez de place entre la partie supérieure du chauffe-eau et le plafond (voir la dimension G sur le schéma des dimensions de branchement). Dans le cas contraire, lors de l'intervention mentionnée, le chauffe-eau devra être démonté du mur.

CARACTÉRISTIQUES TECHNIQUES DE L'APPAREIL

Type TGR 30 N TGR 50 N TGR 80 N	TGR 100 N T	TGR 120 N T	TGR 150 N T	200 N
Modèle TGR 30 N TGR 50 N TGR 80	N TGR 100 N	N TGR 120 N	TGR 150 N T	TGR 200 N
Volume [l]	30 50 80 100	120 150 200
Pression nominale [MPa] 0,6
Masse / rempli d'eau [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Protection anti-corrosion de la chaudière	Emaillé / Anode Mg
Puissance connectée [W]	2000
Tension [V~]	230
Temps de chauffe jusqu'à 75°C 1) [h]	105	155	305	355	435	545	740
Quantité d'eau mélangée à 40°C [l]	50 89 1	45 200 236	298 399
Consommation d'énergie 2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Le temps de chauffe de tout le contenu de chauffe-eau à l'aide du corps chauffant électrique, à la température d'entrée de l'eau froide de l'installation de distribution d'eau de 15°C.

2) La consommation d'énergie en maintenant une température constante de 65°C dans le chauffe-eau, à la température ambiante de 20°C, mesuré selon DIN 60379.

	A	B	C	D	E	F
TGR 30 N 46	8 275 17	3 - 454	461 80
TGR 50 N 57	0 365 18	5 - 454	461 130
TGR 80 N 77	5 565 19	0 - 454	461 180
TGR 100 N 9	35 715 20	00 - 454	461 260
TGR 120 N	1090	865 20	5 - 454	461 260
TGR 150 N	1305	1065	220 -	454 461 260
TGR 200 N	1514	1050	444 80	00 500	507 260

G

Dimensions du chaffe-eau pour le raccordement et le montage [mm]

RACCORDEMENT AU RÉSEAU DE DISTRIBUTION D'EAU

L'arrivée et l'évacuation d'eau sont indiquées sur les tuyaux de chauffe-eau par une marque de couleur. L'arrivée de l'eau froide est marqué par le bleu, tandis que l'évacuation de l'eau chaude est marqué par le rouge.

Le chauffe-eau peut être raccordé au réseau de distribution d'eau de deux manières. Le système de raccordement fermé (à pression) permet de prendre de l'eau aux plusieurs orifices de sortie d'eau, tandis que le système ouvert (à non-pression) ne permet qu'une seule prise d'eau. En fonction du système de raccordement choisi vous devez acheter aussi les batteries mélangeuses correspondantes. Dans le cas du système ouvert (à non-pression), un clapet anti-retour doit être encastré devant le chauffe-eau, celui-ci empêchant l'écoulement de l'eau de la chaudière dans le cas du manque d'eau dans le réseau de distribution d'eau. Ce système de raccordement demande une batterie mélangeuse à écoulements croisés. En raison du chauffage, le volume d'eau dans le chauffe-eau augmente ce qui provoque le dégouttement du bec de la batterie mélangeuse. On ne peut pas empêcher le dégouttement de l'eau en bien serrant la poignée de la batterie mélangeuse, on peut seulement la détériorer.

Dans le cas du système de raccordement fermé (à pression), les batteries mélangeuses manométriques doivent être utilisées aux orifices de sortie d'eau. En raison de la sécurité du fonctionnement, une soupape de sûreté ou un groupe de sûreté doit être impérativement encastré sur le tuyau d'arrivée ce qui empêche la hausse de pression dans la chaudière pour plus de 0,1 Mpa au-dessus de la pression nominale. L'orifice de décharge sur la soupape de sûreté doit obligatoirement avoir la sortie sur la pression atmosphérique.

Lors du chauffage de l'eau dans le chauffe-eau la pression de l'eau dans la chaudière augmente jusqu'à ce que la limite réglée dans la soupape de sûreté ne soit pas atteinte. Le retour de l'eau au réseau de distribution d'eau étant empêché, le dégouttement de l'orifice de décharge de la soupape de sûreté peut se produire. L'eau gouttante peut être emmenée à la décharge à travers la gouttière qu'on installe sous la soupape de sûreté. Le tuyau de décharge installé au-dessous de l'écoulement de la soupape de sûreté doit être installé directement vers le bas et dans une ambiance où il ne gèle pas.

Dans le cas où vous n'avez pas de possibilité, faute d'une mauvaise exécution de l'installation, d'emmener l'eau gouttante de la soupape de sûreté à la décharge, le dégouttement peut être évité par l'encastrement d'un vase d'expansion de volume de 3 l sur le tuyau d'arrivée du chauffe-eau.

Pour assurer le bon fonctionnement de la soupape de sûreté vous devez vous-même effectuer des contrôles périodiques. Lors du contrôle, l'écoulement de la soupape de sûreté et de décharge doit être ouvert en déplaçant la poignée ou bien en dévissant l'écrou de la soupape (en fonction du type de la soupape). L'eau doit s'écouler à travers la buse d'écoulement ce qui prouve le bon fonctionnement de la soupape.


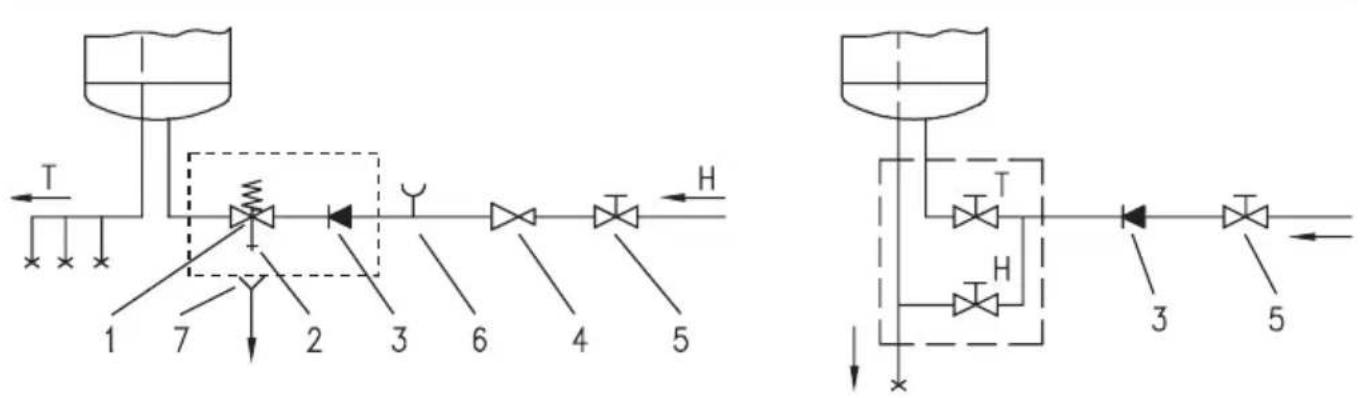

Système fermé (à pression)
Système ouvert (à non-pression)

Légende:

1 - Soupape de sûreté 6 - Élément d'essai
2 - Soupape d'essai 7 - Bec avec le raccord à la
3 - Clapet de non-retour décharge
4 - Détendeur de la pression H - Eau froide
5 - Soupape d'arrêt T - Eau chaude

Une soupape d'arrêt ne doit pas être encastré entre le chauffe-eau et la soupape de sûreté, puisqu'un tel encastrement rendrait impossible le fonctionnement de la soupape de sûreté.

Si la pression dans le réseau est inférieure à 0,5 MPa (5 bar), le chauffe-eau peut être raccordé au réseau de distribution d'eau du secteur sans détendeur. Si la pression dans le réseau dépasse 0,5 MPa (5 bar) deux détendeurs doivent être installés.

Le chauffe-eau doit être impérativement rempli d'eau avant le raccordement au réseau électrique. Lors du premier remplissage ouvrez la poignée pour l'eau chaude sur la batterie mélangeuse. Le chauffe-eau est rempli quand l'eau commence à s'écouler à travers le bec de la batterie mélangeuse.

RACCORDEMENT AU RÉSEAU ÉLECTRIQUE

Avant de brancher le chauffe-eau au réseau électrique, le câble d'alimentation de la section minimale de 1,5 mm ² (H05VV-F 3G 1,5 mm ² ) doit y être encastré. Lors du montage du câble d'alimentation, les deux fils d'arrivée du voyant doivent être raccordés aussi, dans la boîte de jonction sur le thermostat prévue à cet effet, les fils étant marqués par 1 ou 2 ou bien par A et B dans le cas de la variante alternative du thermostat.

Pour pouvoir procéder à cette opération, le couvercle de protection doit être dévissé du chauffe-eau.

Le raccordement du chauffe-eau au réseau électrique doit être exécuté conformément aux normes pour les installations électriques. Un dispositif permettant de séparer tous les pôles du réseau d'alimentation doit être encastré entre le chauffe-eau et l'installation permanente, conformément aux prescriptions nationales concernant les installations.

Légende:

1 - Thermostat et fusible thermique bipolaire
2 - Corps chauffant
3 - Borne de connexion
4 - Voyant

L - Fil de phase

N - Fil neutre

± - Fil de protection

Schéma du couplage électrique

AVERTISSEMENT: Avant toute intervention dans son intérieur, le chauffe-eau doit être impérativement débranché du réseau électrique!

Après le raccordement au réseau électrique et à celui de distribution d'eau le chauffe-eau est prêt à être utilisé. En tournant le bouton sur le thermostat se trouvant sur le côté devant du couvercle de protection on choisit la température souhaitée de l'eau entre 25° et 75°C. Nous vous conseillons de régler le bouton à la position "eco". Ce réglage est le plus économique; la température de l'eau sera 55°C environ, le dépôt du tartre et la perte de la chaleur seront moindres que lors des réglages aux températures plus hautes.

Le voyant indique le fonctionnement du corps chauffant électrique. L'enveloppe de chauffe-eau est équipée d'un thermomètre bimétal; celui-ci s'écarte vers la droite dans le sens des aiguilles d'une montre, lorsque l'eau chaude est présente dans le chauffe-eau. Si vous n'avez pas l'intention d'utiliser le chauffe-eau pendat une plus longue période protégez son contenu contre le gel: ne débranchez pas l'électricité et réglez le bouton du thermostat à la position “*”. En exécutant ce réglage, le chauffe-eau maintiendra la température de l'eau à 10°C environ. Si vous débranchez le chauffe-eau, vous devez le vider dans le cas du danger de gel.

Avant le vidange, le chauffe-eau doit être obligatoirement débranché du réseau électrique. Puis on ouvre la poignée pour l'eau chaude sur une des batteries mélangeuses raccordées au chauffe-eau. On fait écouler de l'eau à travers le tube d'affluence. À cette fin, nous vous conseillons d'installer une soupape d'échappement ou un T élément entre la soupape de sûreté et le tube d'affluence. Si ce n'est pas le cas, vous pouvez vider le chauffe-eau aussi à travers l'échappement sur la soupape de sûreté : placez le levier ou bien la chape tournante de la soupape à la même position que lors du test de la soupape. Après l'échappement de l'eau du chauffe-eau à travers le tube d'affluence, il y reste une petite quantité d'eau que vous faites échapper lors du dévissage de la bride du chauffe-eau.

L'eau du chauffe-eau est évuacuée à travers le tube d'affluence de celui-ci. A cette fin, il est conseillé d'installer un raccord (un T élément) ou une soupape d'échappement entre la soupape de sûreté et le tube d'affluence. De même, le chauffe-eau peut être vidé directement à travers la soupape de sûreté en plaçant le levier ou bien la chape tournante de la soupape à la même position que lors du test de fonctionnement. Avant le vidange, il faut débrancher le chauffe-eau du réseau électrique; puis il faut ouvrir la poignée pour l'eau chaude sur la

batterie mélangeuse. Après le vidange à travers le tuyau de d'affluence dans le chauffe-eau, il y reste une petite quantité d'eau qui s'écoule à travers l'orifice de bride de chauffage lors de l'enlèvement de celle-ci.

L'extérieur du chauffe-eau doit être nettoyé à l'aide de la solution douce d'un détergent. N'utilisez pas de solvants ou de moyens de nettoyage abrasifs.

Les contrôles de service réguliers assureront le bon fonctionnement et une longue durée de vie du chauffe-eau. La garantie anti-corrosion de la chaudière n'est valable que si vous avez procédé aux contrôles réguliers préscrits de l'usure de l'anode de protection. La période entre deux contrôles ne doit pas dépasser 36 mois. Les contrôles doivent être exécutés par un technicien autorisé qui note le contrôle sur la feuille de garantie du produit. Lors du contrôle, il vérifie l'usure de l'anode de protection anti-corrosion et, au besoin, il enlève le tartre qui s'accumule à l'intérieur du chauffe-eau en fonction de la qualité, quantité et température de l'eau consommée. Après le contrôle du chauffe-eau, le service après-vente vous recommandera la date du contrôle suivant en tennant compte de l'état constaté.

Nous vous prions de ne pas réparer vous-même les pannes éventuelles sur le chauffe-eau ; appelez le service après-vente le plus proche de chez vous.
