INSTRUKCJA OBSŁUGI TGR80NC6 GORENJE
Szanowny Kliencie, dziękujemy za kupno naszego wyrobu.
PRZED MONTAŻEM I PIERWSZYM UŻYCIEM PODGRZEWACZA WODY ZALECAMY I PROSIMY O DOKŁADNE PRZECZYTANIE INSTRUKCJI.
URZĄDZENIE NIE JEST PRZEZNACZONE DLA OSÓB (DZIECI WŁĄCZNIE) O OGRANICZONEJ FIZYCZNEJ, ZMYSŁOWEJ LUB PSYCHICZNEGO ZDOLNOŚCIAMI, LUB BRAK DOŚWIADCZENIA I WIEDZY, CHYBA ŻE NADANO NADZORU LUB Z INSTRUKCJAMI DOTYCZĄCYMI UŻYTKOWANIA URZĄDZENIA PRZEZ OSOBĘ ODPOWIEDZIALNĄ ZA ICH BEZPIECZEŃSTWO.
DZIECI POWINNY BYĆ MONITOROWANE W CELU ZAPEWNIENIA ICH NIE GRAĆ Z ZESPOŁEM.
Podgrzewacz wody posiada odpowiednie atesty, ponieważ jest on wyprodukowany według ważnych standardów i atestowany w upoważnionych do tego instytutach. Podstawowe właściwości techniczne wyrobu oznaczone są na tabliczce znamionowej, znajdującej się pomiędzy przyłączami wody zimnej i wody ciepłej. Podłączenia podgrzewacza wody do instalacji wodociągowej i instalacji elektrycznej może dokonać tylko fachowiec. Naprawy wnętrza podgrzewacza, wymiany antykorozyjnej anody lub usuwanie kamienia wodnego może dokonać tylko upoważniona placówka serwisowa.
MONTAŻ
Podgrzewacz wody należy zawiesić za pomocą odpowiednich śrub w pobliżu miejsca poboru wody. Jeśli grzejnik wody zostanie zamontowany w pomieszczeniu w którym znajduje sie wanna lub tusz, należy uwzględnić wymogi określone w normie IEC 60364-7-701 (VDE 0100, Teil 701). Należy go zamontować do ściany za pomocą śrub o średnicy najmniej 8 mm. Ścianę o słabszej nośności, na której ma być on zawieszony musimy odpowiednio wzmocnić. Podgrzewacze wody można zawiesić na ścianie wyłącznie w pozycji pionowej. W celu łatwiejszej kontroli oraz zamiany anody magnezowej, zalecamy pozostawienie odpowiedniej przestrzeni, pomiędzy górną częścią grzejnika a sufitem (patrz wymiar G na schemacie wymiarów podłączenia). W przeciwnym wypadku, aby dokonać wyżej wymienionych czynności, grzejnik należy odmontować ze ściany.
| Typ TGR 30 N TGR 50 N TGR 80 N T | TGR 100 N TGR 120 N TGR 150 N TGR 200 N | ||||||
| Model TGR 30 N TGR 50 N TGR | 80 N TGR 100 N TGR 120 N TGR 150 N TGR 200 N | ||||||
| Pojemność [I] 3 | 30 50 80 100 | 120 150 200 | |||||
| Ciśnienie znamionowe [MPa] | 0,6 | ||||||
| Waga / wraz z woda [kg] | 20/50 | 24/74 | 30/110 | 34/134 | 38/158 | 44/194 | 70/270 |
| Ochrona przeciwkorozyjna zbiornika | emaliowany / Mg anoda | ||||||
| Moc podłączeniowa [W] | 2000 | ||||||
| Napięcie [V~] | 230 | ||||||
| Czas zagrzewania do 75°C 1) [h] | 1 05 | 1 55 | 3 05 | 3 55 | 4 35 | 5 45 | 7 40 |
| Ilość mieszanej wody przy 40°C [I] | 50 89 1 | 45 200 236 | 298 399 | ||||
| Zużycie energii 2) [kWh/24h] | 0,90 | 1,32 | 1,85 | 2,20 | 2,60 | 3,20 | 2,80 |
1) Czas zagrzewania całej pojemności podgrzewacza wody za pomocą grzałki elektrycznej - temperatura wody zimnej z instalacji wodociągowej wynosi 15°C
2) Zużycie energii elektrycznej przy utrzymywaniu stałej temperatury w podgrzewaczu wody na 65°C i przy temperaturze okolicy 20°C, mierzonej według EN 60379.
| A | B | C | D | E | F | |
| TGR 30 N 46 | 8 275 17 | 3 - 454 | 461 80 | |||
| TGR 50 N 57 | 0 365 18 | 5 - 454 | 461 130 | |||
| TGR 80 N 77 | 5 565 19 | 0 - 454 | 461 180 | |||
| TGR 100 N 9 | 35 715 20 | 00 - 454 | 461 260 | |||
| TGR 120 N | 1090 | 865 20 | 5 - 454 | 461 260 | ||
| TGR 150 N | 1305 | 1065 | 220 - | 454 461 260 | ||
| TGR 200 N | 1514 | 1050 | 444 80 | 00 500 | 507 260 |
Wymiary montażu i podłączenia podgrzewacza [mm]
PODŁĄCZENIE DO INSTALACJI WODOCIĄGOWEJ
Przyłącza wody zimnej i wody ciepłej na podgrzewaczu oznaczone są kolorami. Przyłącze wody zimnej oznaczone jest kolorem niebieskim, przyłącze wody ciepłej oznaczone jest kolorem czerwonym.
Podgrzewacz można podłączyć do instalacji wodociągowej w dwojaki sposób. System podłączenia zamkniętego, ciśnieniowego umożliwia wielopunktowy pobór wody, zaś system nieciśnieniowy pozwala wyłącznie na jednopunktowy pobór wody. Ze względu na wybrany system podłączenia należy zamontować odpowiednie baterie.
Przy otwartym, nieciśnieniowym systemie podłączenia należy przed podgrzewacz zamontować zawór zwrotny, który zapobiega wyciekaniu wody z zbiornika na skutek braku wody w instalacji. Przy tym systemie należy zastosować baterię przepływową. Podczas zagrzewania wody w podgrzewaczu jej objętość powiększa się, co powoduje kapanie wody z baterii. Przez silniejsze przykręcanie uchwytu baterii, kapania wody nie zażegnamy, spowodujemy tylko uszkodzenie baterii.
Przy zamkniętym, ciśnieniowym sposobie podłączenia należy na miejscach poboru wody zamontować baterie ciśnieniowe. Do rury doprowadzającej obowiązkowo należy zamontować zawór zabezpieczający lub zespół zabezpieczający, który uniemożliwia wzrost ciśnienia w podgrzewaczu wody powyżej 0,1 MPa ponad ciśnieniem znamionowym. Otwór odpływowy zaworu bezpieczeństwa musi posiadać wypust na ciśnienie atmosferyczne. Podczas zagrzewania wody w podgrzewaczu, ciśnienie wody wzrasta do wartości, nastawionej w zaworze bezpieczeństwa. Ponieważ odpływ wody z powrotem do instalacji wodociągowej jest niemożliwy, może to spowodować kapanie wody z otworu odprowadzającego na zaworze bezpieczeństwa. Kapiącą wodę można zbierać do specjalnej nadstawki, po czym odprowadzić ją do zlewu. Rura odprowadzająca, znajdująca się pod wyłotem zaworu zabezpieczającego, powinna być zamontowana w kierunku bezpośrednio w dół i w otoczeniu gdzie nie zamarza.
Jeśli instalacja nie była odpowiednio przeprowadzona w wyniku czego nie mamy możliwości odprowadzenia wyciekającej wody do rury odpływowej za pomocą zaworu bezpieczeństwa, musimy na rurze doprowadzającej podgrzewacza wody zamontować, zbiornik wyrównawczy o pojemności 3 l, co pozwoli nam na przechwytywanie wyciekającej wody. Aby zawór bezpieczeństwa działał niezawodnie należy okresowo przeprowadzać kontrolę. Podczas kontroli polegającej na przesunięciu uchwytu lub muterki zaworu (zależnie od typu zaworu) należy otworzyć odpływ na zaworze bezpieczeństwa. Podczas kontroli z dyszy powinna wycieknąć woda, co oznacza, że zawór jest bez zarzutu.

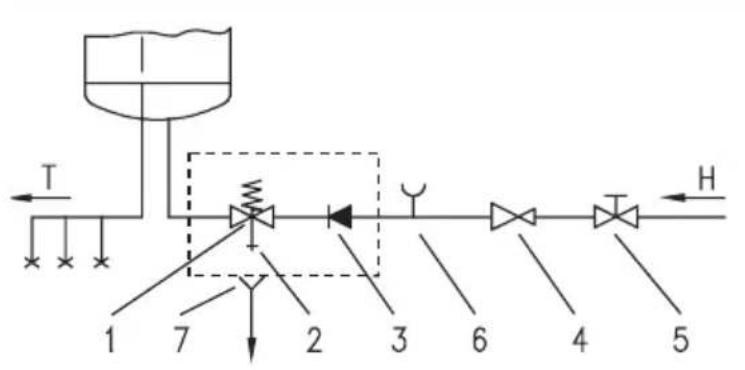

System zamknięty (ciśnieniowy)
System otwarty (nieciśnieniowy)
Legenda:
1 - Zawór bezpieczeństwa
6 - Nadstawek
2 - Zawór próbny 7 - Nadstawek do zbierania wody,
3 - Zawór zwrotny podłączenie do odpływu wody
4 - Zawór redukcyjny ciśnienia H - Woda zimna
5 - Zawór odcinający
T - Woda ciepła
Pomiędzy podgrzewacz i zawór bezpieczeństwa ne wolno zamontować zaworu odcinającego, gdyż w ten sposób uniemożliwia się działanie zaworu bezpieczeństwa.
Podgrzewacz wody można bez zaworu redukcyjnego podłączyć do domowej instalacji wodociągowej, gdy ciśnienie w instalacji jest niższe od 0,5 MPa (5 barów). Jeśli ciśnienie przekracza 0,5 MPa (5 barów) musimy obowiązkowo wmontować zawór redukcyjny.
Przed podłączeniem elektrycznym podgrzewacz wody należy napełnić woda. Podczas pierwszego napełniania przekręcić uchwyt ciepłej wody na baterii. Podgrzewacz jest napełniony, gdy z baterii zacznie cieknąć woda.
PODŁĄCZENIE DO INSTALACJI ELEKTRYCZNEJ
Przed podłączeniem do sieci elektrycznej, należy do grzejnika podłączyć kabel o średnicy przynajmniej 1,5 mm² (H05VV-F 3G 1,5 mm²). Można to zrobić w ten sposób, że z podgrzewacza usuwa się pokrywę ochronną.
Podłączenie podgrzewacza do instalacji elektrycznej musi odpowiadać wymogom określonym przez standardy dotyczące instalacji elektrycznej. Pomiedzy grzejniekiem wody a instalacją stałą, musi być wbudowane urządzenie służące do rozdzielenia wszystkich biegunów od instalacji sieci elektrycznej, zgodnie z przepisami obowiązującymi w danym kraju.
Legenda:
1 - Termostat i dwubiegunowy
bezpiecznik temperaturowy
2 - Grzałka
3 - Klamra podłączeniowa
4 - Lampka sygnalizacyjna
L - Przewód fazowy
N - Przewód zerowy
± - Przewód uziomowy
Shemat połączeń elektrycznych
UWAGA! Przed każdym zabiegiem dokonanym we wnętrzu podgrzewacza, podgrzewacz musimy wyłączyć z sieci elektrycznej!
UŻYTKOWANIE I UTRZYMYWANIE
Po podłączeniu do instalacji wodociągowej i elektrycznej podgrzewacz wody jest gotowy do użytkowania.
Pożadana temperaturę wody od 25°C do 75°C, ustawia się przez przekręcenie pokrętła znajdującego się na termostacie. Radzimy nastawić pokrętło na pozycję “eco”. W tej pozycji osiągamy najbardziej oszczędne działanie podgrzewacza; temperatura wody osiągnie 55°C, wydzielanie kamienia wodnego i straty ciepłne będą mniejsze niż przy nastawieniu na temperatury wyższe.
Działanie grzałki elektrycznej sygnalizuje lampka sygnalizacyjna. Grzejnik na obudowie posiada termometr bimetalowy, który odchyla się w prawo w kierunku ruchu wskazówek zegara, jeśli w grzejnku znajduje się ciepła woda.
Gdy podgrzewacza wody nie będziemy używać przez dłuższy czas, jego zawartość możemy zabezpieczyć przed zamarznięciem w ten sposób, że nie wyłączamy go z sieci elektrycznej, natomiast pokrętło termoregulatora ustawiamy w pozycji “*”. W tej pozycji podgrzewacz wody będzie utrzymywał temperaturę wody na poziomie 10°C. W przypadku wyłączenia podgrzewacza wody z sieci elektrycznej, musimy z niego wypuścić wodę.
Wodę z grzejnika wylewa się przez rurę dopływową grzejnika. W tym celu zaleca się przed zamontowaniem grzejnika, umieszczenie specjalnego łącznika T lub zaworu wypustowego, pomiędzy zaworem bezpieczeństwa a rurą dopływową. Grzejnik można również opróżnić bezpośrednio przez zawór bezpieczeństwa, przesuwając rączkę lub ruchomą nakrętkę zaworu do pozycji takiej samej jak przy sprawdzaniu jego działania. Przed opróżnieniem należy grzejnik odłączyć od sieci elektrycznej, po czym otworzyć kurek z ciepłą wodą na baterii wodociągowej. Po opróżnieniu wody przez rurę odpływową w grzejniku pozostaje jeszcze mniejsza ilość wody, która wycieknie przez otwór kryzy, po jej usunięciu.
Podgrzewacz należy z zewnątrz czyścić delikatnym roztworem środka myjącego. Nie wolno używać rozpuszczalników lub agresywnych środków do czyszczenia. Bezblędne działanie i długowieczność podgrzewacza zapewnią mu regularne przeglądy serwisowe. Pierwszy przegląd powinien być wykonany przez serwis po upływie dwóch lat od podłączenia. Wtedy kontroluje się stopień zużycia ochronnej anody przeciwkorozyjnej i usuwa kamień wodny, który zależnie od jakości, ilości i temperatury wody osiadł wewnątrz podgrzewacza. Po przeglądzie serwis zaleci też datę następnego przeglądu.
Prosimy, abyście Państwo ewentualnych usterek nie usuwali sami, należy zgłosić je do najbliższego, upoważnionego punktu serwisowego.
