Häufig gestellte Fragen - TGR80NC6 GORENJE

Wie schalte ich den Gorenje TGR80NC6 Heizkessel ein?

Stellen Sie sicher, dass die Gas- und Stromversorgung angeschlossen sind. Drücken Sie die Ein/Aus-Taste am Bedienfeld. Die grüne Kontrollleuchte leuchtet auf. Stellen Sie die gewünschte Temperatur mit dem Thermostat ein.

Was tun, wenn der Wasserdruck des Heizkessels zu niedrig ist?

Überprüfen Sie das Manometer: Der Druck sollte zwischen 1 und 2 bar liegen. Ist er niedriger, öffnen Sie das Füllventil (unter dem Heizkessel), bis der korrekte Druck erreicht ist. Schließen Sie dann das Ventil.

Wie programmiere ich die Heizung am TGR80NC6?

Rufen Sie das Programmiermenü auf, indem Sie die Programm-Taste drücken. Verwenden Sie die Pfeile, um die Heizzeiten festzulegen (z.B. 6-9 Uhr und 17-22 Uhr). Bestätigen Sie mit OK.

Warum schaltet sich der Heizkessel häufig ab?

Dies kann an zu niedrigem Druck, einem Abgasführungsfehler oder einer Überhitzung liegen. Überprüfen Sie den angezeigten Fehlercode. Setzen Sie das Gerät zurück, indem Sie die Stromversorgung für 10 Sekunden unterbrechen. Wenn das Problem bestehen bleibt, wenden Sie sich an einen Fachmann.

Wie entleere ich den Gorenje TGR80NC6 Heizkessel?

Schalten Sie die Strom- und Gasversorgung aus. Schließen Sie die Absperrventile. Schließen Sie einen Schlauch am Ablassventil am tiefsten Punkt der Anlage an. Öffnen Sie das Ventil und entlüften Sie die Heizkörper, um das Entleeren zu beschleunigen.

Wie reinige ich die Brenner des Heizkessels?

Die Reinigung der Brenner sollte von einem Fachmann durchgeführt werden. Sie können jedoch die Außenseite des Brenners nach dem Entfernen der Abdeckung mit einem Staubsauger mit weicher Bürste abstauben. Keine chemischen Reinigungsmittel verwenden.

Was bedeutet der Fehlercode E01 am TGR80NC6?

Der Code E01 zeigt einen Zündfehler an. Überprüfen Sie die Gaszufuhr und ob die Zündelektrode sauber ist. Setzen Sie den Heizkessel zurück. Wenn der Fehler bestehen bleibt, rufen Sie einen Techniker.

Wie stelle ich die Warmwassertemperatur ein?

Drehen Sie den WW-Knopf (Warmwasser) an der Frontplatte. Der empfohlene Bereich liegt zwischen 40°C und 55°C. Stellen Sie ihn nach Ihrem Komfort ein, um Verbrennungen zu vermeiden.

Wie oft sollte der Heizkessel gewartet werden?

Eine jährliche Wartung durch einen zugelassenen Fachmann ist vorgeschrieben, um Sicherheit und Leistung zu gewährleisten. Dazu gehören die Reinigung der Wärmetauscher, die Überprüfung der Brenner und der Sicherheitseinrichtungen.

Wo finde ich Ersatzteile für den Gorenje TGR80NC6?

Die Ersatzteile sind beim Gorenje-Kundendienst und bei autorisierten Händlern erhältlich. Sie können sie auch online auf der offiziellen Website unter Angabe des Modells TGR80NC6 bestellen.

BEDIENUNGSANLEITUNG TGR80NC6 GORENJE

Geehrter Käufer, wir danken Ihnen für die Anschaffung unseres Produktes.

WIR BITTEN SIE VOR DEM EINBAU UND VOR DEM ERSTEN GEBRAUCH DES WARMWASSERBEREITERS SORGFÄLLTIG DIE ANWEISUNGEN DURCHZULESEN.

DIESES GERÄT IST NICHT FÜR DIE NUTZUNG DURCH PERSONEN (EINSCHLIEßLICH KINDER) MIT EINGESCHRÄNKTER KÖRPERLICHEN, SENSORISCHEN ODER GEISTIGEN FÄHIGKEITEN, ODER DAS FEHLEN VON ERFAHRUNG UND WISSEN, SOFERN SIE NICHT ERHIELTEN ÜBERWACHUNG ODER BELEHRUNG ÜBER DIE VERWENDUNG DES GERÄTS NACH PERSONEN, DIE FÜR IHRE SICHERHEIT.

KINDER SOLLTEN ÜBERWACHT WERDEN, UM SICHERZUSTELLEN, DASS SIE NICHT SPIELEN, MIT DEM GERÄT.

Die Herstellung des Warmwasserbereiters erfolgte im Einklang mit den gültigen Normen. Das Gerät wurde einer ordnungsgemäßen Prüfung unterzogen und mit einem Sicherheitsnachweis und einem Zertifikat über elektromagnetische Kompatibilität versehen. Seine grundtechnische Eigenschaften sind auf dem Anschriftstafelchen das zwischen den beiden Annschlussröhren angeklebt ist. Den Warmwasserbereiter darf an das Wasser- und Elektronetz nur dafür befähigter Fachmann anschliessen. Eingriffe in das innere wegen Reparatur, Beseitigung des Wassersteines und Kontrolle oder Auswechselung der Antikorrosions -Schutzanode darf nur bevollmächtigter Kundendienst ausführen.

EINBAU

Den Warmwasserbereiter montieren Sie möglichst nahe der Abnahmestelle. Bei der Montage des Warmwasserspeichers im Raum, wo Badewanne oder Dusche stehen, sind die Anforderungen des Standards IEC 60364-7-701 (VDE 0100, Teil 701) unbedingt zu berücksichtigen. Das Gerät wird mittels zwei Wandschrauben mit Nominaldurchmesser von mindestens 8 mm an die Wand befestigt. Den Warmwasserbereiter befestigen sie an die Wand mit Wandschrauben. Die Wand mit schwacher Tragfähigkeit müssen Sie an der Stelle, wo sie ihn aufhängen werden, entsprechend verstärken. Den Warmwasserbereiter dürfen Sie nur senkrecht befestigen. Um die Magnesiumanode leichter zu kontrollieren und zu ersetzen, lassen Sie oben zwischen dem Warmwasserspeicher und der Decke genügend Platz (siehe Maß G auf der Skizze der Anschlussmaße). Wird dies nicht berücksichtigt, muss der Warmwasserspeicher beim beschriebenen Service von der Wand abmontiert werden.

TECHNISCHE DATEN DES GERÄTES

Typ TGR 30 N TGR 50 N TGR 80 N TGR 100 N TGR 120 N TGR 150 N TGR 200 N
Model	TGR 30 N	TGR 50 N	TGR 80 N	TGR 100 N	TGR 120 N	TGR 150 N	TGR 200 N
Volumen [I]	30 50 80 100	120 150 200
Nenndruck [MPa]	0,6
Gewicht / gefüllt mit Wasser [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Korrosionsschutz des Behälters	Emailiert & Magnesiumschutzanode
Leistungsaufnahme [W]	2000
Auschlußspannung [V~]	230
Aufwärmungszeit bis 75°C 1) [h]	1 05	1 55	3 05	3 55	4 35	5 45	7 40
Mischwassermenge bei 40°C [I]	50 89 145 200	236 298 399
Bereitschaftsstromverbrauch 2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Diese Werte gelten für das Mischen des Wassers aus der Wasserleitung von ca. 15°C und des
Heisswassers aus dem Heisswasserspeicher bei einer Wassertemperatur von 65°C.
2) Bei 65°C Wassertemperatur gemessen (gemäss EN 60379).

	A	B	C	D	E	F
TGR 30 N 46	8 275 17	3 - 454	461 80
TGR 50 N 57	0 365 18	5 - 454	461 130
TGR 80 N 77	5 565 19	0 - 454	461 180
TGR 100 N 9	35 715 20	00 - 454	461 260
TGR 120 N 1090	865 205	- 454	461 260
TGR 150 N 1305	1065 220	- 454	461 260
TGR 200 N 1514	1050 444	800 500	507 260

G

Die Einbaumaße [mm]

ANSCHLUSS AN DAS WASSERLEITUNGSNETZ

Die Wasserinstallation muss gemäß DIN1988 durchgeführt werden. Zu- und Ableitung sind an den Röhren des Warmwaserbereiters farbig gekennzeichnet. Zuleitung des kalten Wassers ist blau, Ableitung des warmen Wassers ist aber rot. Den Warmwasserbereiter können Sie an das Wasserleitungsnetz auf zwei Weisen anschliessen. Geschlossenes Drucksytem des Anschlusses ermöglicht die Abnahme an mehreren Abnahmestellen, das ofene Drucklose System aber erlaubt nur eine Abnahmestelle. Mit Hinsicht auf gewähltes Anschlussystem müssen Sie auch entsprechende Mischbatterien anschaffen.

Bei offenem drucklosem System muss vor dem Warmwasserbereiter ein Rückschlagventil eingebaut werden, das den Wasseerausfluss aus den Kessel, wenn es im Wassernetz kein Wasser gibt vermeidet. Bei diesem Anschlussystem müssen Sie eine Vorlauf Mischbatterie verwenden. Bei erwärmen vergrössert sich das Wasserwolumen was zu tropfen aus den Auslaufrohr der Mischbaterie fürt. Wenn die eingestellte Wassertemperatur erreicht ist endet das tropfen. Mit starkem Anziehen des Griffes an der Mischbatterie können Sie das Tröpfeln des Wassers nicht verhindern, sondern Sie können die Batterie nur verderben. Bei geschlossenem Drucksystem des Anschlusses müssen Sie an Abnahmestelle DruckMischbatterien verwenden. Für eine sichere Betriebsweise ist unbedingt ein baumustergepruftes Sicherheitsventil an das Zulaufrohr einzubauen oder eine Sicherheitsgruppe, die einen Druckanstieg von mehr als 0,1 MPa über Nominal im Kessel verhindert. Die Auslauföffnung am Sicherheitsventil muss unbedingt den Ausgang zum Luftdruck haben.

Um die richtige Funktion des Sicherheitsventils zu gewährleisten, müssen Sie selber periodische Kontrollen ausführen. Da der Wasserücklauf zurück in das Wasserleitungsnetz verhindert ist kann es zum Tröpfeln des Wassers aus der Ablauföffnung des Sicherheitsventils kommen. Das tröpfende Wasser können Sie in den Abflusss über den Auffaaangsausatz den Sie unter das Sicherheitsventil anbringen leiten. Das Ablflussrohr, das unter dem Ablauf des Sicherheitsventils angebracht wird, ist senkrecht nach unten und in frostfreier Umgebung einzubauen.

Gibt es wegen einer unsachgemäß ausgeführten Installation keine Möglichkeit, das tropfende Wasser aus dem Rückschlagventil in den Ablauf zu leiten, kann man das Tröpfeln vermeiden, indem ein Expansionsgefäß mit dem Volumen 3 l am Zulaufrohr des Warmwasserbereiters eingebaut wird. Das Sicherheitsventil muss regelmäßig betrieben werden, um Kalkablagerungen zu entfernen un zum Überprüfen, dass es nich blockiert ist.

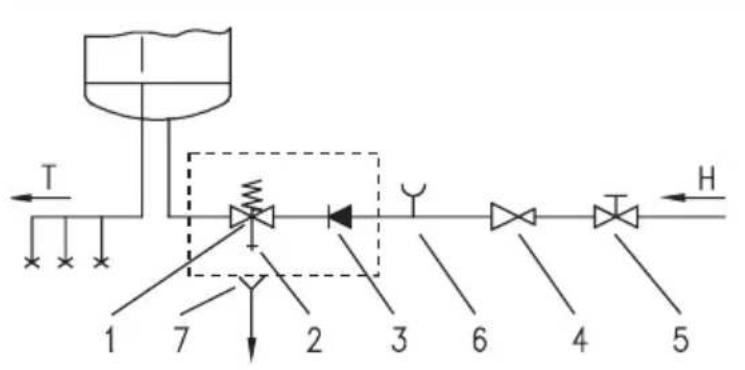

Das Drucksystem

Das Durchflußsystem

Legende:

1	-	Sicherheitsventil	6	-	Testa
2 - Testventil		7 - Trichter mit dem Anschluß
3 - Sperrventil		an den Ablauf
4 - Reduzierdruckventil		H - Kaltwasser
5	-	Sperrventil	T	-	W

Zwischen dem Warmwasserbereiter und den Sicherheitsventil dürfen Sie kein Absperrventil einbauen, weil Sie dadurch die Wirkung des Sicherheitsventils verhindern.

Den Warmwasserbereiter können Sie an das Wasserleitungsnetz ohne Reduktionsventil anschließen, wenn der Druck im Netz niedriger als 0,5 MPa (5 bar) ist. Ist der Druckwert von 0,5 MPa (5 bar) überschritten, so muss ein Reduzierventil unbedingt eingebaut werden. Vor dem elektrischen Anschluß müssen Sie den Warmwasserbereiter verbindlich zuerst mit Wasser auffüllen. Bei erster Füllung öffnen Sie die Spindel für warmes Wasser auf der Mischbatterie.

Der Warmwasserbereiter ist aufgefüllt, wann das Wasser durch das Ausflußrohr der Mischbatterie fließt.

ANSCHLUß AN DAS ELEKTRONETZ

Vor dem Anschluss an den elektrischen Stromkreis ist in den Warmwasserspeicher das Anschlusskabel mit einem Mindestdurchmesser von 1,5 mm² (H05VV-F 3G 1,5 mm²) einzubauen. Damit Sie das tun können, müssen Sie von dem Warmwasserbereiter den Schutzdeckel abschrauben.

Der Anschluß des Warmwasserbereiters an das Elektronetz muß im Einklang mit den Normen für elektrische Installation verlaufen. Zwischen Warmwasserspeicher und Dauerinstallation muss eine Vorrichtung zur Trennung aller Pole vom Stromnetz im Einklang mit nationalen Installationsvorschriften eingebaut werden.

Am Gehäuse des Warmwasserspeichers ist ein Bimetallthermometer angebracht, dessen Zeiger sich von 0 aus im Uhrzeigersinn bewegt, wenn im Warmwasserspeicher das Wasser heiß ist.

Legende:

1 - Thermostat mit zweipolige Thermosicherung
2 - Heizkörper
3 - Anschlußklemme
4 - Kontrolleuchte

L - Phasen leiter

N - Neutralleiter

Schutzleiter

Das Schaltungsschema des Elektroanschlusse

WARNUNG: Vor jedem Eingriff in das Innere des Gerätes, müssen sie den Warmwasserbereiter unbedingt vom elektrischen Netz trennen.

HANDHABUNG UND WARTUNG

Nach dem Anschluss an das Wassernetz und Elektronetz ist der Warmwasserbereiter für die Verwendung bereit. Mit Drehung des Knopfes am Thermostat, der sich an vordere Seite des Schutzdeckels befindet, wählen Sie die Wassertemperatur zwischen 25 und 75°C. Wir empfehlen die Knopfeinstellung auf “eco”. Solche Einstellung ist am sparsamsten; bei dieser Einstellung wird die Wassertemperatur ca. 55°C sein, die Auscheidung des Wassersteines und der Wärmeverlust geringer als bei höheren Temperaturen.

Das Funktionieren der elektrischen Heizkörpers zeigt die Kontrollampe an. Die Warmwasserbereiter haben an der Aussenseite auch Thermometer eingebaut der die Wassertemperatur zeigt.

Das Wasser aus dem Warmwasserspeicher läuft durch das Zuflussrohr des Warmwasserspeichers aus. Zu diesem Zweck ist es sinnvoll, bei der Montage zwischen dem Sicherheitsventil und dem Zuflussrohr des Warmwasserspeichers ein spezielles Fitting (T-Stück) oder ein Auslassventil zu montieren. Sie können den Warmwasserspeicher auch unmittelbar durch das Sicherheitsventil durch Drehen des Hebels bzw. der Drehkappe des Ventils in die Position, wie bei einer Funktionskontrolle, entleeren. Vor dem Entleeren muss der Warmwasserspeicher vom elektrischen Netz abgeschaltet und dann der Warmwasserhahn der angeschlossenen Mischbatterie geöffnet werden. Nachdem das Wasser durch das Zuflussrohr ausgeflossen ist, bleibt im Warmwasserspeicher noch ein wenig Wasser, das durch die Öffnung des Heizflansches fließt, wenn dieser entfernt wird.

Falls Sie den Warmwasserbereiter längere Zeit nicht benutzen Sollen, beachten Sie seinen Inhalt vor Frost zu schützen und zwar so, dass Sie den Elektrostrom nicht ausschalten, aber stellen Sie auf “*”. Bei dieser Einstellung wird der Warmwasserbereiter die Wassertemperatur auf ca. 10°C beinhalten. Wenn Sie den Warmwasserbereiter aus dem Elektronetz Ausschalten Werden, müssen Sie wegen Frost das Wasser auslassen. Das Äußere des Warmwasserbereiters reinigen sie mit milder Lösung eines Waschpulvers. Verwenden Sie keine Verdünner und grobe Reinigungsmittel. Mit regelmässiger Kundendienstkontrolle werden Sie einwandfreie Funktionierung und langes Lebensdauer des Warmwasserbereiters sichern. Die erste Kontrolle soll bevollmächtigter Kundendienst ungefähr zwei Jahre nach dem Anschluss verrichten. Bei der Kontrolle stellt er die Ausnutzung derAntikorrosions- Schutzanode fest und nach Bedarf beseitigt er dem Wasserstein., der sich hinsichtlich der Qualität, Menge und Temperatur des Verbrauchten Wassers in inneren des Warmwasserbereiters angesammelt hat. Der Kundendienst wird Ihnen bei der Untersuchung des Warmwasserbereiters hinsichtlich auf di festgestellte Situation auch das Datum der nächsten Kontrolle vorschlagen.

Wir bitten Sie, daß Sie eventuelle Beschädigungen an dem Warmwasserbereiter nicht selbst reparieren, sondern davon den nächsten bevollmächtigten Kundendienst benachrichtigen.

WŁAŚCIWOŚCI TECHNICZNE

ANVÄNDNING OCH UNDERHÅLL

UTILISATION ET MAINTIEN

TECHNISCHE EIGENSCHAPPEN VAN HET APPARAAT

Type TGR 30 N TGR 50 N TGR 80 N	TGR 100 N T	TGR 120 N T	TGR 150 N T	200 N
Model TGR 30 N TGR 50 N TGR 80	N TGR 100 N	TGR 120 N	TGR 150 N T	TGR 200 N
Volume [I]	30 50 80 100	120 150 200
Nominale druk [MPa]	0,6
Gewicht / gevuld met water [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Corrosiebeveiliging van de ketel	Geëmailleerd en magnesiumanode
Aansluitvermogen [W]	2000
Spanning [V~]	230
Verwarmingstijd tot 75°C 1) [h]	1 05	1 55	3 05	3 55	4 35	5 45	7 40
Hoeveelheid mengwater bij 40°C [I]	50 89 1	45 200 236	298 399
Energieverbruik2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80
