Type de produit	Chaudière
Marque	Gorenje
Modèle	GT15UC6
Énergie	Gaz
Puissance calorifique	15 kW
Dimensions (H x L x P)	700 x 400 x 350 mm
Poids net	30 kg
Alimentation électrique	230 V ~ 50 Hz
Fonctions principales	Chauffage central et production d'eau chaude sanitaire
Type de tirage	Ventouse (étanche)
Réglage de la pression	1,0 à 1,5 bar
Température de l'eau chaude	35 à 60 °C
Indice d'efficacité énergétique	Classe A
Protection antigel	Intégrée
Soupape de sécurité	Présente (pression max 3 bar)
Entretien et nettoyage	Vidange annuelle, contrôle de la pression et des brûleurs
Pièces détachées et réparabilité	Disponibles chez les revendeurs agréés Gorenje

FOIRE AUX QUESTIONS - GT15UC6 GORENJE

Comment remettre à niveau la pression de ma chaudière Gorenje GT15UC6 ?

La pression doit être comprise entre 1,0 et 1,5 bar. Ouvrez le robinet de remplissage (situé sous la chaudière) jusqu'à obtenir la pression souhaitée, puis refermez-le. Purgez les radiateurs si nécessaire.

Que faire si la chaudière affiche un code erreur ?

Consultez la notice pour identifier le code. Les codes courants incluent pression basse (F1) ou défaut de flamme (F5). Dans la plupart des cas, essayez de réinitialiser la chaudière en appuyant sur le bouton 'Reset' pendant 3 secondes.

Comment purger un radiateur avec ma chaudière ?

Mettez la chaudière en mode été (eau chaude uniquement) pour éviter d'allumer le chauffage. Ouvrez la vis de purge sur le radiateur avec une clé, attendez que l'air s'échappe, et refermez dès que l'eau coule. Vérifiez ensuite la pression de la chaudière.

Quel type de gaz utiliser pour cette chaudière ?

La chaudière GT15UC6 est conçue pour le gaz naturel (G20). Pour une conversion au propane, contactez un installateur agréé qui changera les injecteurs.

À quelle fréquence faut-il faire l'entretien de la chaudière ?

L'entretien annuel par un professionnel qualifié est obligatoire. Cela garantit le bon fonctionnement, la sécurité et la garantie. Le ramonage du conduit de fumée est également requis tous les ans.

Comment mettre en marche la chaudière après une absence prolongée ?

Vérifiez la pression (1,0-1,5 bar) et ouvrez le gaz. Allumez la chaudière en appuyant sur le bouton Marche/Arrêt. Si elle ne s'allume pas, purgez l'air des radiateurs et réinitialisez l'appareil.

Pourquoi ma chaudière se met-elle en sécurité ?

Cela peut être dû à un manque d'eau (pression trop basse), une absence de gaz, ou un problème de tirage. Vérifiez l'affichage des codes erreur et consultez la notice.

Comment économiser de l'énergie avec la chaudière ?

Installez un programmateur pour baisser la température la nuit. Réglez la température de l'eau chaude à 55 °C maximum. Purgez régulièrement les radiateurs et isolez les tuyaux.

Que faire en cas de fuite d'eau ?

Coupez l'arrivée d'eau générale et le gaz. Contactez un chauffagiste. Ne tentez pas de réparer vous-même. Si la fuite est au niveau du vase d'expansion, il peut être nécessaire de le remplacer.

Où trouver le manuel d'utilisation de ma chaudière ?

Le manuel est disponible gratuitement sur notice-facile.com. Vous pouvez le télécharger au format PDF ou demander une traduction dans votre langue.

MODE D'EMPLOI GT15UC6 GORENJE

Notice d'utilisation 64

PËRDORIMI DHE MIRËMBAJTJA

Cher client, nous vous remercions d'avoir acheté notre produit.

VEUILLEZ LIRE ATTENTIVEMENT CETTE NOTICE AVANT L'INSTALLATION ET LA PREMIÈRE MISE EN SERVICE

CET APPAREIL N'EST PAS DESTINÉ AUX PERSONNES (Y COMPRIS LES ENFANTS) REDUITE PHYSIQUES, SENSORIELS OU MENTAUX CAPACITES, OU DE L'ABSENCE D'EXPÉRIENCES ET DE CONNAISSANCES, SAUF S'ILS ONT ÉTÉ CONTROLE OU DONNER INSTRUCTION CONCERNANT L'UTILISATION DE L'APPAREIL PAR PERSONNE RESPONSABLE DE LEUR SECURITE.

LES ENFANTS DOIVENT ÊTRE SURVEILLÉS POUR S'ASSURER QU'ILS NE JOUENT PAS AVEC L'APPAREIL.

Le chauffe-eau est fait en conformité avec les normes en vigueur et homologué. Il a aussi le certificat de sécurité et le certificat de compatibilité électromagnétique. Ses caractéristiques principales sont indiquées sur la plaque signalétique fixée entre les tuyaux de raccordement. Le chauffe-eau ne peut être raccordé au réseau électrique et à la conduite d'eau que par un installateur qualifié. Les interventions à son intérieur pour faire des réparations, pour le détarter, contrôler ou remplacer la protection anti-corrosive anodique, ne peuvent être effectuées que par un service après-vente agréé.

INSTALLATION

Le chauffe-eau est à installer dans une pièce où il ne gèle pas, mais à l'endroit le plus proche possible des points de puisage. En fonction de vos besoins vous pouvez choisir le modèles pour les installer au-dessus de l'évier (GT 10 O, G 15 O) et sous l'évier (GT 10 U, GT 15 U). Le chauffe-eau doit obligatoirement être accroché aux vis murales prévues. L'installation de chauffe-eau sur la base sans accrochage aux vis murales est incorrecte et peut entraîner les endommagements du revêtement du chauffe-eau.

CARACTÉRISTIQUES TECHNIQUES DE L'APPAREIL

Type GT 10 O GT 10 U GT 15 O GT 15 U
Volume [l] 10 15
Pression nominale [MPa] 0,6
Poids/rempli d'eau [kg] 8/18		11/26
Protection anti-corrosive de la chaudière		Emaillé / anode Mg
Puissance électrique [W]		2000
Tension [V~]		230
Temps de chauffe à 75 °C 1) [min]		22 33
Quantité d'eau mixte à 40 °C [l]		18 27
Consommation d'énergie 2) [kWh/24h]		0,33	0,44

1) Le temps de chauffe du volume entier du chauffe-eau à l'aide de la résistance électrique de l'eau froide provenant de la conduite d'eau à la température d'entrée de 15°C.
2) La consommation d'énergie au maintien de la température stable dans le chauffe-eau de 65°C et à la température ambiante de 20°C, mésurée selon DIN 44532.

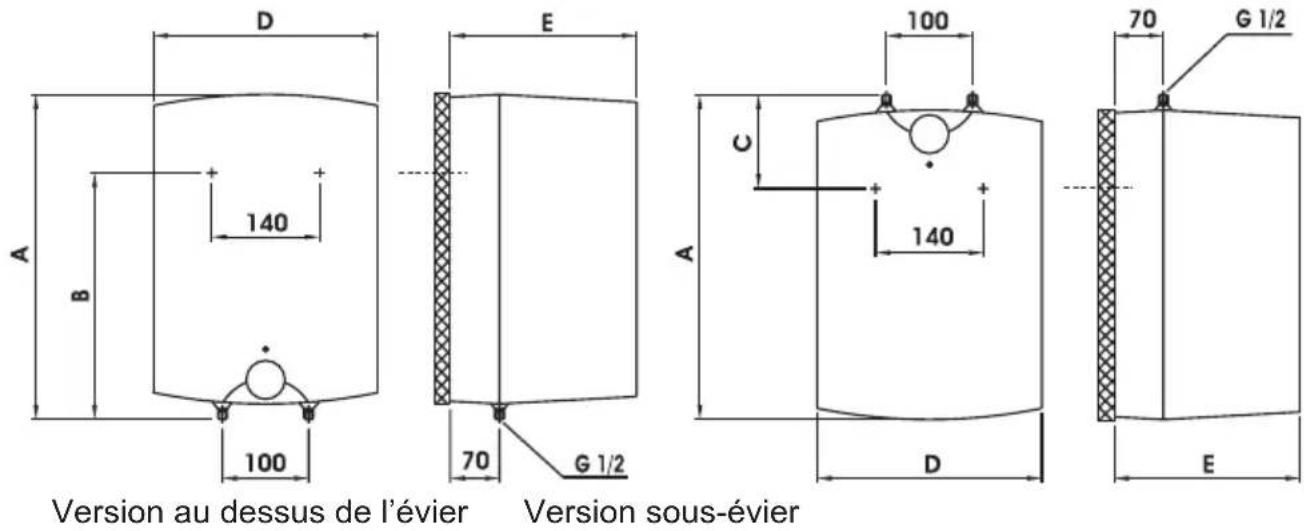

Dimensions de raccordement et de montage du chauffe-eau (mm)

	A B C	D E
GT 10 O 500	398	350	265
GT 10 U 500	122	350	265
GT 15 O 500	398	350	310
GT 15 U 500	122	350	310

RACCORDEMENT À LA CONDUITE D'EAU

L'alimentation et l'évacuation de l'eau sont repérées en couleur sur les tuyaux du chauffe-eau. L'alimentation de l'eau froide est repérée en bleu et l'évacuation de l'eau chaude en rouge.

Vous pouvez raccorder le chauffe-eau à la conduite d'eau de deux façons: le système de raccordement fermé et sous-pression permet de prendre de l'eau à de plusieurs points de puisage et le système de raccordement ouvert et de non-pression permet un seul point de puisage. Aussi les robinets mélangeurs doivent être prévus en fonction du système du raccordement choisi.

Au système ouvert d'écoulement il est nécessaire d'installer un soupape de non-retour avant le chauffe-eau, empêchant l'eau de s'écouler du chauffe-eau en cas du manque d'eau. A ce système vous devez installer le robinet mélangeur d'écoulement. En échauffant, le volume de l'eau dans la cuve augmente ce qui provoque le dégouttement de l'eau par le bec du robinet mélangeur. Vous ne pouvez pas arrêter le dégouttement en reserrant le levier de toute force; par cela vous pouvez mettre le robinet mélangeur en panne. Au système fermé de raccordement vous devez installer les robinets mélangeurs à pression aux points de puisage. Pour assurer la sécurité du fonctionnement, il est obligatoire d'installer la soupape de sécurité ou un groupe de sécurité dans le tuyau d'alimentation, empêchant la surpression de l'eau dans la chaudière de plus de 0,1 MPa au-dessus de la valeur normale. L'eau s'échauffe dans le chauffe-eau jusqu'à la valeur préreglée par la soupape de sécurité. Comme le retour de l'eau à la conduite d'eau est empêché, il peut arriver que l'eau se met à égoutter par le trou de vidange de la soupape de sécurité. L'eau dégouttée peut être conduite par le bac que vous mettez sous la soupape de sécurité. Le tuyau de vidange installé sous le bec de la soupape de sécurité, doit être mis verticalement et installé dans un endroit exempt de risque de gel.

Circuit ouvert (de dépotage) Circuit fermé (de pression)

Version au dessus de l'évier Version au dessus de l'évier

Version sous-évier Version sous-évier

Légende:

1 - Soupape de sécurité 7 - Robinet mélangeur d'écoulement - au-dessus d'évier
2 - Soupape de non-retour 7a - Robinet mélangeur d'écoulement - au-dessous d'évier
3 - Soupape d'essai 8 - Evier raccordé à l'égout
4 - Soupape réductrice
5 - Soupape d'arrêt H - Eau froide
6 - Embout d'essai T - Eau chaude

Aucune soupape d'arret ne doit pas être installé entre la chaudiere et la soupape de sécurité, parce que le fonctionnement de la soupape de sécurité serait rendu impossible.

Vous pouvez raccorder le chauffe-eau à la conduite d'eau de la maison sans soupape réductrice, si la pression dans la conduite d'eau est inférieur à 0,5 MPa. Avant le branchement au réseau électrique, le chauffe-eau doit être obligatoirement rempli d'eau. Au premier remplissage vous ouvrez le levier à l'eau chaude sur le robinet mélangeur. Le chauffe-eau est rempli quand l'eau s'écoule par le bec du robinet mélangeur.

BRANCHEMENT AU RÉSEAU ÉLECTRIQUE

Vous branchez le chauffe-eau au réseau électrique par le câble d'alimentation avec la fiche. Si vous devez remplacer le câble d'alimentation avec un nouveau câble plus long, vous fixez le nouveau câble dans la gaine à câble et vissez les fils sur la borne de raccordement. Dans ce cas il est nécessaire de séparer le chauffe-eau du réseau électrique. Un disjoncteur doit être installé entre le chauffe-eau et l'installation fixe coupant les deux pôles de l'alimentation. Les contacts en position ouverte doivent être éloignés les uns des autres de 3 mm au minimum. Le branchement au réseau électrique doit être effectué en conformité avec les normes pour les installations électriques.

AVERTISSEMENT: Avant toute intervention à l'intérieur du chauffe-eau il le faut obligatoirement débrancher du réseau électrique.

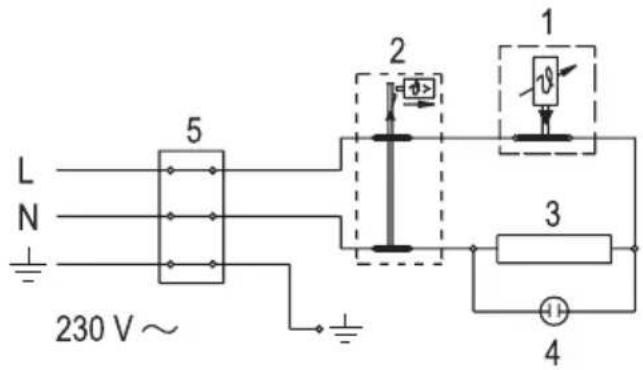

Légende:

1 - Thermostat
2 - Fusible bimétallique
3 - Resistance
4 - Lampe de contrôle
5 - Borne de raccordement
L- Fil de phase
N- Conducteur neutre
± - Conducteur de protection

Shéma du circuit électrique

UTILISATION ET ENTRETIEN

Après le branchement à la conduite d'eau et au réseau électrique, le chauffe-eau est prêt pour lamise en service. En tournant le bouton de thermostat se trouvant sur la partie frontale du couverclede protection vous choisissez la température de l'eau entre 25°C, position "

● “, et 75 °C, position “ ● “. Nous conseillons de placer le bouton sur la position “ e “. C’est un réglage le plus économe: il donnera une température d’eau d’environ 55°C, mais le détartage et les pertes de chaleurs seront inférieurs à ceux des réglages plus hauts de température. Pour assurer la sécurité il est possible de régler la valeur maximum de la température dans le chauffe-eau selon le procédé suivant:

a) Insérez le tournevis dans la fente 1 et enlevez le capot du bouton 2,
b) Réglez le limiteur 3 du bouton à la tempéra-ture désirée:
C - 35 °C
B - 45 °C
A - 55 °C
O - 75 °C
c) Mettez le capot du bouton 2 de nouveau sur le corps du bouton.

Le fonctionnement de la résistance électrique est montré par la lampe temoin qui est allumée jusqu'à ce que la température dans la cuve atteigne la valeur préréglée ou jusqu'à la mise en arrêt de l'appareil.

Si vous envisagez de ne pas utiliser le chauffe-eau pour

une longue durée, protégez son contenu contre le givrage de façon que l'appareil reste sous tension avec le bouton de thermostat sur la position " " *A ce réglage le chauffe-eau maintiendra la température d'eau d'environ 9 °C. Si vous débranchez le chauffe-eau du réseau électrique, vous devez vider l'eau de la cuve dans le cas du risque de givrage. Nettoyez la surface extérie uredu chauffe-eau à l'eau avec un peu de détergent. N'utilisez pas des dilutions et des produits nettoyants agressifs.

Un entretien régulier garantit le bon fonctionnement et la longévité du chauffe-eau. Le premier contrôle est à effectuer par le service après-vente habilité deux ans après le branchement. Au contrôle il faut veiller au détartage de la cuve: le tartre dépend de la quantité, qualité et température de l'eau utilisée. Après le contrôle du chauffe-eau, le service après-vente habilité pourra fixer la date du prochain contrôle d'après la situation constatée sur place.

Nous vous prions de ne pas procéder au dépannage du chauffe-eau par vousmêmes et de vous adresser au service après-vente habilité le plus proche.
