NÁVOD K OBSLUZE GT15UC6 GORENJE
Vážený zákazníku, děkujeme Vám za zakoupení našeho výrobku.
PŘED ZAPOJENÍM OHŘÍVAČE VODY SI DŮKLADNĚ PŘEČTĚTE TENTO NÁVOD
TOTO ZAŘÍZENÍ NENÍ URČEN PRO POUŽITÍ OSOBAMI (VČETNĚ DĚTÍ) S SNÍŽENÝM TĚLESNÉHO, SMYSLOVÉHO NEBO DUŠEVNÍCH SCHOPNOSTÍ, NEBO NEDOSTATEČNÉ ZKUŠENOSTI A ZNALOSTI, ANIŽ BY JIM BYLO UMOŽNĚNO DOZOR NEBO POKYNY TÝKAJÍCÍ SE POUŽÍVÁNÍ TOHOTO ZAŘÍZENÍ OSOB ODPOVĚDNÁ ZA JEJICH BEZPEČNOST.
DĚTI BY MĚLY BÝT POD DOHLEDEM, ABY SE ZAJISTILO, ŽE NEBUDOU HRÁT SE SPOTŘEBIČEM.
Ohřívač je vyroben podle platných norem a je úředně testovaný. Opatřen je také bezpečnostním certifikátem a certifikátem o elektromagnetické slučitelnosti. Jeho základní technické vlastnosti jsou uvedeny v tabulce nalepené mezi připojovacími trubkami aparátu. Připojovat ohřívač vody k vodovodní a elektrické síti může pouze k tomu vyškolený odborník. Kontrolu jeho činnosti, opravy a odstraňování vodního kamene a zkoušku nebo výměnu protikorozní ochranné anody může provádět pouze autorizovaná servisní služba.
VESTAVĚNÍ
Ohřívač umístěte do místnosti kde nemrzne a to tak, aby byl co nejblíže místům odběru. Podle potřeby si můžete vybrat mezi typem nadumyvadovým (GT10O; GT15O) nebo podumyvadlovým (GT10U; GT15U). Ohřívač je nutné pověsit na předpokládané nástěnné šrouby. Postavení ohřívače na podlahu bez zavěšení na nástěnné šrouby je nesprávné a může způsobit poškození obložení ohřívače.
TECHNICKÉ VLASTNOSTI PŘÍSTROJE
| Typ GT 10 O GT 10 U GT 15 O GT 15 U | ||||
| Jmenovitý objem [I] 10 15 | ||||
| Jmenovitý tlak [MPa] 0,6 | ||||
| Hmotnost / naplněný vodou [kg] | 8/18 | 11/26 | ||
| Protikorozni ochrana kotle | emailováno & Mg anoda | |||
| Připojovací napětí [W] | 2000 | |||
| Napětí [V~] | 230 | |||
| Doba ohřevu na teplotu 65°C1) [min] | 18 28 | |||
| Spotřeba energie do 65°C [kWh] | 0,61 | 0,92 | ||
| Množství smíšéné vody při 40°C [l] | 18 27 | |||
| Tepelné ztráty 2) [kWh/24h] | 0,33 | 0,44 | ||
| Energetická třída | G | G | ||
1) Doba ohřevu celého objemu ohřívače elektrickým topným tělesem při vstupní teplotě studené vody z vodovodu 15°C.
2) Energetická spotřeba při udržování stálé teploty vody v ohřívači 65°C při teplotě v okolí 20°C, měřeno podle normy DIN 44532.
Míry pro zapojení a montáž ohřívače [mm]
Nadumyvadlové provedení
Podumyvadlové provedení
| A B C D E | |||||
| GT 10 O | 500 | 398 350 265 | |||
| GT 10 U | 500 | 122 350 265 | |||
| GT 15 O | 500 | 398 350 310 | |||
| GT 15 U | 500 | 122 350 310 | |||
ZAPOJENÍ NA VODOVODNÍ SÍŤ
Přívod a odvod vody je na trubkách aparátu označen barevnými koncovkami. Přívod studené vody je označen modrou a odvod teplé vody červenou barvou. Ohřívač vody lze připojit k vodovodní síti dvěmi způsoby. Uzavřený, tlakový systém připojení umožňuje odběr vody na více odběrových místech, zatímco otevřený, průtokový systém umožňuje pouze jedno odběrové místo. Vzhledem k zvolenému systému přípojení si musíte pořídit i vhodné směšovací baterie.
Při otevřeném, průtokovém systému je potřeba před ohřívací těleso zabudovat zpětný ventil, který zamezuje vytékání vody z kotle v případě přerušení dodávky vody. U tohoto systému připojení musíte použít průtokovou směšovací baterii. V ohřívači vody se z důvodu ohřívanání objem vody zvětšuje a to způsobuje kapání vody z trubky směšovací baterie. Silným utahováním ventilu směšovací baterie nezamezíte kapání vody, ale můžete jen poškodit směšovací baterii.
Při uzavřeném, tlakovém systému připojení musíte na odběrových místech použít tlakové směšovací baterie. Na dotokovou trubku musíte připojit bezpečnostní ventil nebo bezpečnostní zařízení, které zabraňuje zvýšení tlaku v kotli o více než 0,1 MPa nad nominálním tlakem. Během ohřívání vody v ohřívači se zvyšuje v kotli její tlak tak dlouho až dosáhne hranici nastavenou na bezpečnostním ventilu. Protože zpětný ventil zamez vracení vody zpět do vodovodní sítě, může dojít ke kapání vody na odtokovém otvoru bezpečnostního ventilu. Kapající vodu můžete odvést přes sběrný nástavec, umístěný pod bezpečnostním ventilem, do odtoku. Odtoková trubka umístěná pod výpustí bezpečnostního ventilu musí být umístěna v místnosti kde nemrzne a musí být obrácena směrem dolů.

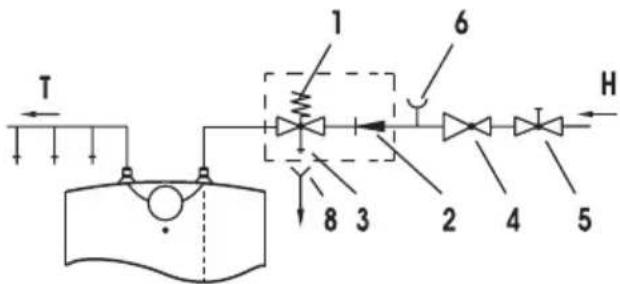

Otevřený (průtokový) sistém Uzavřený (tlakový) sistém
Nadumivadlové provedení Nadumivadlové provedení
Podumyvadlové provedení Podumyvadlové provedení
Legenda:
1 - Bezpecnostní ventil 7 - Prutoková míchací baterie - nadumivadlová
2 - Zpetný ventil 7a - Prutoková míchací baterie - podumivadlová
3 - Zkušební ventil 8 - Nátrubek s prípojkou na odtok
4 - Redukní tlakový ventil
5 - Uzavírací ventil H - Studená voda
6 - Zkušební nástavek T - Teplá voda
Mezi ohřívač a bezpečnostní ventil nesmíte připojit uzavírací ventil, jelikož tím by se znemožnila činnost bezpečnostního ventilu.
V prípadě, že je tlak v domovní vodovodní sítí nižší než 0,5 MPa, potom ohřívač zapojte bez redukčního ventilu.
Před zapojením na elektrickou sit musíte ohřívač vždy naplnit vodou. Při prvním plnění otevřete kohoutek pro teplou vodu na míchací baterii. Ohřívač je naplněn, jestliže voda vytéká přes výtokovou trubku míchací baterie.
ZAPOJENÍ NA ELEKTRICKOU SÍŤ
Ohřívač zapojte na elektrickou síť pomocí připojovacího kabelu se zástrčkou.
Jestliže původní kabel chcete vyměnit za delší, potom odstraňte jej a nový kabel připevněte do kabelového vedení a dráty kabelu přišroubujte na přípojovací sponu. Za tím účelem musíte nejdříve vypnout ohřívač z el. sítě. Mezi ohřívač a trvalou instalaci se zabuduje vapínač, který přerušuje oba napájecí póly.
Vzdálenost mezi otevřenými kontakty vypínače musí být nejméně 3 mm.
Zapojení do el. sítě musí probíhat podle standardů pro el. vedení.
UPOZORNĚNÍ: Před jakýmkoliv zásahem do nitra topného tělesa je potřeba přístroj odpojit z elektrické sítě!
Legenda:
1 - Termostat
2 - Teplotní pojistka
3 - Hořák
4 - Kontrolní světlo
5 - Připojovací spona
L- Fázový vodič
N- Neutrální vodičk
± - Ochranný vodič
Shema elektrického zapojení
POUŽÍVÁNÍ A ÚDRŽBA
Po zapojení na vodovodní a elektrickou síť je ohřívač připraven k použití. Otáčením knoflíku termostatu, který se nachází na přední straně ochranného krytu, nastavte požadovanou teplotu vody mezi 25°C, poloha “ ● ia 75°C, poloha “ ●.

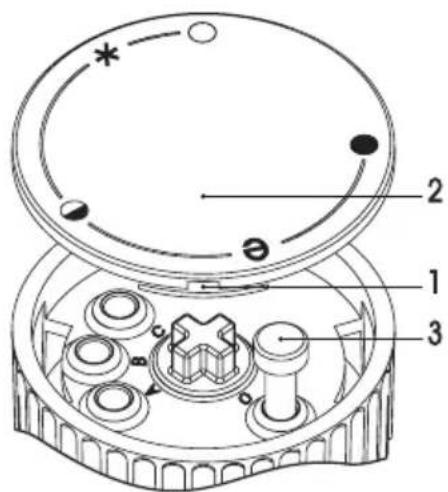

Doporučujeme nastavení knoflíkudo pozice "e". Takové nastavení je nejúspornější; teplota vody je asi 55°C, tepelné ztráty a vznikání vodního kamene budou menší, než u nastavení na vyšší teplotu. Z bezpečnostních důvodů je nastavení libovolné nejvyšší teploty v ohřívači vody možné podle následujícího postupu:
a) Do otvoru 1 dejte šroubovák a sundejte víko knoflíku 2,
b) Vymezení rozsahu v nastavovacím knoflíku 3 nastavíte potom na libovolnou teplotu,
C- 35° C
B-45°C
A- 55 °C
O-75°C
c) Víko knoflíku 2 opět nasad'te na pouzdro knoflíku.
Činnost elektrického ohřívače ukazuje kontrolní světlo, které svítí dokud se voda v hořáku neohřeje na vybranou teplotu nebo do plánovaného vypnutí. Pokud ohřívač nebudete stále používat, musíte vodu v ohřívači chránit před mrazem tak, že elektrický proud zcela nevypnete a tlačitko termostatu nastavíte na pozici * . Při takovém nastavení udržuje ohřívač vodu na teplotě asi 9°C. V případě, že ohřívač vypnete z elektrické sítě, musíte z něj v případě, že hrozí nebezpečí zmrznutí vodu vypustit. Vnější části přístroje očistíte jemným roztokem pracího prášku. Nepoužívejte ředidla a jiné hrubé čisticí prostředky. Pravidelnými servisními prohlídkami zajistíte bezporuchový chod a dlouhou životnost ohřívače. Doporučujeme, aby první kontrolu ohřívače provedl odborník, asi po dvou letech po zapojení. Při prohlídce se ověří opotřebování protikorozní ochranné anody a podle potřeby se odstrani vodní kámen, který se v závislosti na jakosti, množství a teplotě spotřebované vody nahromadí uvnitř ohřívače. Servisní služba Vám při prohlídce ohřívače a s ohledem na zjištěný stav doporuči datum příští kontroly.
Opravy ohřívače neprovádějte sami, zavolejte do nejbližšího k tomu oprávněného servisu.
