КОРИСНИЧКИ ПРИРАЧНИК GT15UC6 GORENJE

Инсрукции за употреба 28

Упатства за употреба 36

Упатства за употребу 40

Upute za upotrebu 44

Почитуван купувачу, Ви се заблагодаруваме што го купивте нашиот производ. ВЕ МОЛИМЕ ПРЕД ВГРАДУВАЊЕ И ПРВА УПОТРЕБА НА ГРЕАЧОТ ЗА ВОДА ВНИМАТЕЛНО ДА ГИ ПРОЧИТАТЕ УПАТСТВАТА

Грејачот е изработен согласно со важечките стандарди и официјално испитан, исто така за него се издадени цертификат за безбедност и цертификат за електромагнетна компатибилност. Нејзините основни технички характеристики се наведени на натписната таблица која е залепена поме"гу приклучните цевки. На водоводна и електрична мрежа греалката смее да ја приклучува само за тоа оспособено стручно лице. Посегање во нејзината внатрешност заради поправка, одстранување на варовник и проверка или замена на анодата за заштита од корозија може да врши само за тоа овластена сервисна служба.

ВГРАДУВАЕЬЕ

Греачот може да се вгради во простор каде што не замрзнува, но што поблиску до приклучокот (местото на користење). Со оглед на вашите потреби можете да бирате поме"гу тип на греач кој се става над лавабо (GT 10 O; GT 15 O) и тип кој се става под лавабо (GT 10 U; GT 15 U). Греачот треба задолжително да се закачи на за тоа наменетите sidни шрафови. Поставувањето на греачот на површина без закачување на сидните шрафови не е правилно и може да доведе до оштетување на облозите на греачот.

Тип GT 10 O GT 10 U GT 15 O GT 15 U
Зафатнина	[l]	10		15
Номинален притисок	[MPa]	0,6
Тежина / наполнет со вода	[kg]	8/18		11/26
Противкорозиона заштита на котелот		emajl/ Mg anoda
Јачина на електричниот грејач	[W]	2000
Приклучен напон	[V~]	230
Време на загревање до 75 ст 1)	[min]	22		33
Количество на мешана боде при 40 ст	[l]	18		27
Употреба на енергија 2)	[kWh/24h]	0,33		0,44

1) Време на загревање на целокупната внатрешност на греачот со електричното греало при влезната темперагура на ладната вода од водоводот 15°C
2) Енергиска потрошувачка при одржување на стална темперагура на водата во греачот 65°C и при темперагура на околината 20°C, мерено според DIN 44532.

Приклучни и монтажни мери на греачот [мм]

Изведба над лавабо

Изведба под лавабо

	A B C D E
GT 10 O	500	398 350 265
GT 10 U	500		122 350 265
GT 15 O	500	398 350 310
GT 15 U	500		122 350 310

ПРИКЛУЧУВАЊЕ НА ВОДОВОДНАТА МРЕЖА

Цевките за довод и одвод на вода се обоени. Доводот на студена вода е обоен со модра а одводот на топла вода пак со црвена боја.

Греалката можете да ја приключите на водоводна мрежа на два начина. Затворениот, притисен систем на приклучување овозможува употреба на вода од повеке изливни места, отворениот систем без притисок пак дозволува само едно изливно место. Зависно од избраниот систем на приклучување морате да обезбедите и соодветни мешални батерии. Кај отворениот систем без притисок, пред греалката морате да вградите противповратен вентил кој го спречува истечувањето на водата од котелот ако во водоводната мрежа нема вода. Кај тој систем на приклучување морате да употребите проточна мешална батерија. Во греалката заради загревање се зголемува волуменот на водата а тоа предизвикува капење од цевката на мешалната батерија. Капењето не можете да го спречите ниту со затегање на рачката на мешалната батерија. Со тоа можете батеријата само да ја оштетите.

Кај затворениот притисен систем на приклучување морате на изливните места да употребите притисни мешални батерии. На доводната цевка поради безбедност на работењето задолжително треба да се вгради сигурносен вентил или сигурносна група, која спречува повишување на притисокот во котелот за повеке од 0,1 МПа изнад нормалног.

Кај загревањето на водата во греалката, притисокот на водата во котелот се зголемува до границата која е регулирана во сигурносниот вентил. Бидејки вракањето на водата назад во водводната мрежа е спречено, може да се појави капење на вода од изливниот отвор на сигурносниот вентил. Водата која капе можете да ја насочите во одводот преку ловецот, кој морате да го наместите под сигурносниот вентил. Одводната цевка наместена под испустот на сигурносниот вентил мора да биде наместена во насока право надолу и во место каде што не замрзува.

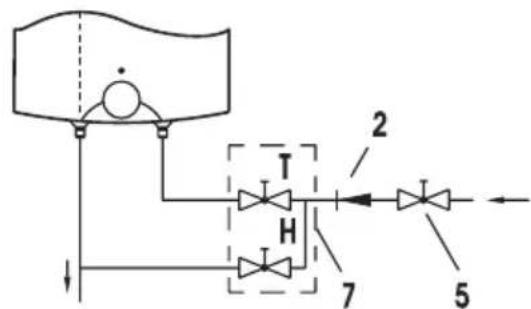

Отворен (проточен) систем Затворениот систем на притисок

1 - Сигурносен вентил 7 - Проточна батерија за мешане - изведба над лавабо
2 - Неповратен вентил 7а - Проточна батерија за мешане - изведба под лавабо
3 - Пробен вентил 8 - Одливник со приклучок на одвод
4 - Редуционен вентил за притисок
5 - Затворен вентил Н - Ладна вода
6 - Пробна наставка Т - Топла вода

Ме'гу греачот и безбедносен вентил не смее да се вгради вентил за затварање, бидејки со тоа работењето на безбедносен вентил би било оневозможено.

Греачот може да се приклучи на кукна водоводна мрежа без редукцискиот вентил доколку притисокот во мрежата е понизок од 0,5 МПа.

Пред електричното приклучување, греачот задолжително прво треба да се наполни со вода. При првото полнење отворете ја рачката за топла вода на батеријата за мешање. Греачот е наполнет кога водата тече преку излевната цевка на батеријата за мешање.

ПРИКЛУЧУВАЊЕ НА ЕЛЕКТРИЧНАТА МРЕЖА

Приклучување на греачот на електричната мрежа се врши преку електричниот кабел со утикач. Доколку за приклучувањето на греачот на електричната мрежа се употреби нов, подолг кабел, кабелот треба да се прицврсти со кабелска воведница, жиците треба да се припојат на приклучната спонка. Во roј случај потребно е греачот да се оддели од електричната мрежа. Ме"гу греачот и трајната инсталација да се вгради прекинувачи кој ке ги прекинува двата пола на напојување. Распонот ме"гу отворените контакти на прекинувачот треба да биде најмалку 3 мм. Приклучувањето на греачот на електричната мрежа мора да биде согласно стандартите за електрични инсталации.

ПРЕДУПРЕДУВАЊЕ: Пред секој зафат во неговата внатрешност, греачот задолжително да се ислучи од електричната мрежа!

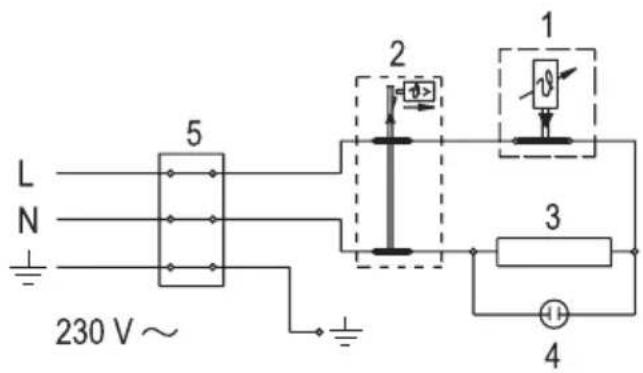

Легенда:

1 - Термостат
2 - Топлотен осигурувач
3 - Греало
4 - Контролно светло
5 - Приклучна спонка
L - Фазен водач
N - Неутрален водач
± - Заштитен водач

Схета на електрично поврзување

УПОТРЕБА И ОДРЖУВАНЬЕ

По приклучувањето на водоводната и електричната мрежа греачот е подготовен за употреба. Со вртење на копчето на термостатот, кое се наога на предната страна на заштитниот капак, ја бирате саканата температура на водата ме"гу 25°C, положба "●" и 75°C, положба "●". Препорачуваме копчето да се намести на положба "●". Таквото наместување е најекономично; притоа температурата на водата ке биде приближно 55°C, создавањето на водниот камеи и загубата на топлината ке бидат помали отколку при наместување на поголема температура. Поради

сигурносни причини, наставувањето на највисоката температура на водата во греачот мора да е изведена на следниов начин:

a) Одвртката ставете ја во отворот 1 и отстранете го покровот од копчето 2,
b) Потоа копчето 3 наместете го на саканата температура:

C - 35 °C

B - 45 °C

A - 55 °C

O-75°C

с) Капачето на копчето 2 повторно ставете го на кукиштето од копчето.

Работењето на електричниот греач го покажува контролно светло кое свети со додека водата во греачот

не се загрее до избраната темперагура или до целно ислучување. Доколку греачот не мислите да го употребувате подолго време, неговата содржина заштитете ја пред замрзнување на тој начин што електриката да не ја исклопувате, а копчето на термостатот наместете го на положба “*. При ова намесгување греачот ке ја оддржува температурата на водата на приближно 9°C. Доколку греачот го исключите од електричната мрежа, поради опасност од замрзнување, водата мора да се источи од него. Надворешноста на греачот да се чисти со блага растопина на прашок за перење. Не употребувајте средства за разредување и груби средства за чистење. Со редовните сервисни прегледи може да се обезбеди непречено работење и долг функционален период на греачот. Гаранцијата против просување на котелот е важечка само доколку сте ги изведувале пропишаните редовни прегледи за потрошеноста на заштитните аноди. Периодот поме"ry два редовни прегледи не смее да биде подолго од 36 месеци. Прегледите мора да ги изведе поовластен сервисер, којшто секој преглед ке ви го забележи во гаранцискиот лист на производот. При прегледот треба да се контролира искористеноста на противкорозивната заштитна анода и по потреба да се исчисти водниот камен, кој зависно од квалитетот, количеството и темперагурата на потрошената вода се собира во внатрешноста на греачот. Сервисната служба при прегледот на греачот, зависно од констатираното, ке препорача и датум за следна контрола.

Ве молиме евенгуелните расипувања на греачот да не ги поправувате сами, гуку за нив да ја известите најблиската овластена сервисна служба.
