MODE D'EMPLOI IS70C INDESIT

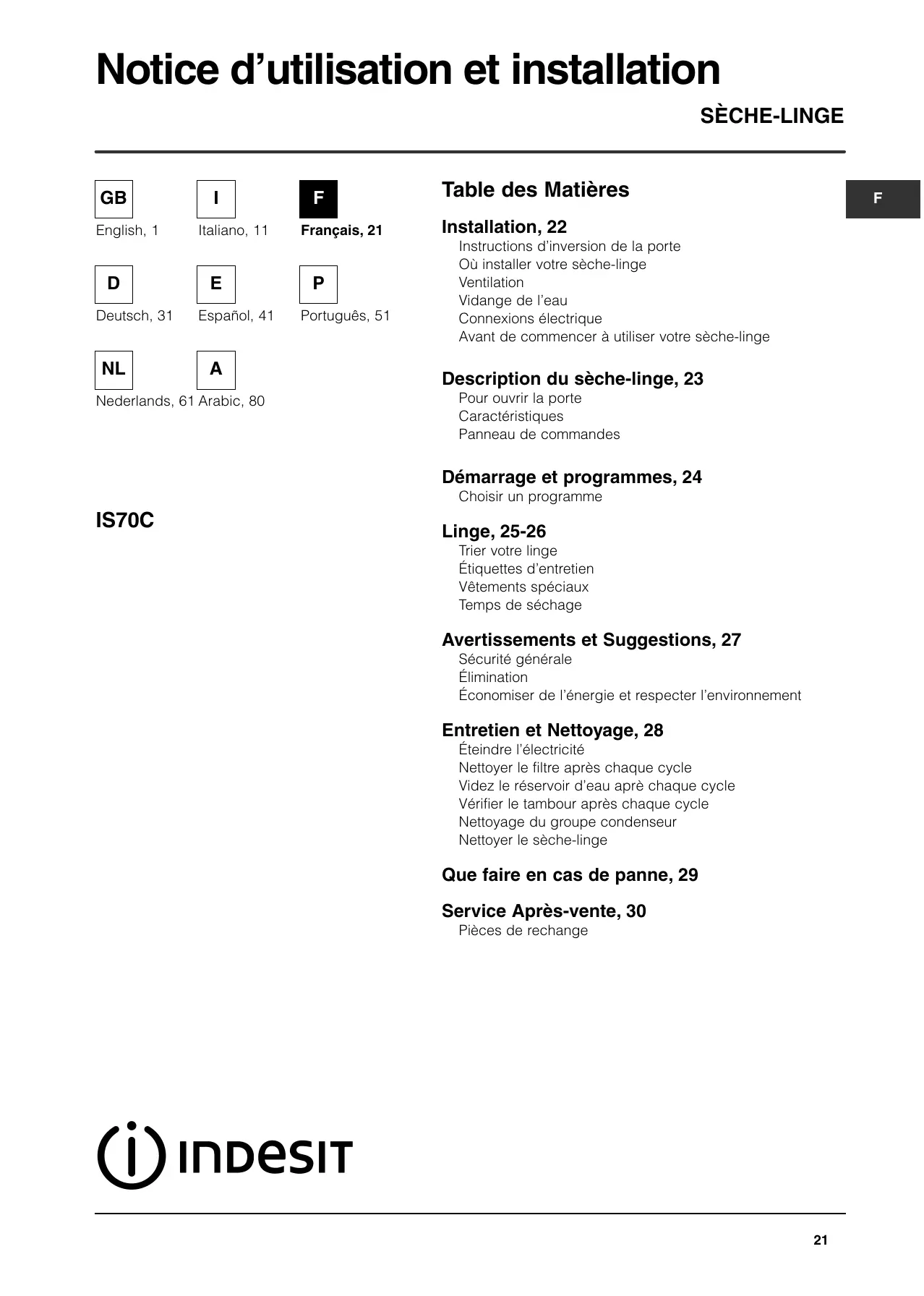

Notice d’utilisation et installation

SÈCHE-LINGE GB English, 1

A Nederlands, 61 Arabic, 80

Instructions d’inversion de la porte Où installer votre sèche-linge Ventilation Vidange de l’eau Connexions électrique Avant de commencer à utiliser votre sèche-linge

Description du sèche-linge, 23

Pour ouvrir la porte Caractéristiques Panneau de commandes

Démarrage et programmes, 24

Choisir un programme

Trier votre linge Étiquettes d’entretien Vêtements spéciaux Temps de séchage

Avertissements et Suggestions, 27

Sécurité générale Élimination Économiser de l’énergie et respecter l’environnement

Entretien et Nettoyage, 28

Éteindre l’électricité Nettoyer le filtre après chaque cycle Videz le réservoir d’eau aprè chaque cycle Vérifier le tambour après chaque cycle Nettoyage du groupe condenseur Nettoyer le sèche-linge

Que faire en cas de panne, 29

Service Après-vente, 30 Pièces de rechange

! Conservez cette notice d’utilisation et d’installation à portée de main de manière à pouvoir vous y référer si nécessaire. Emmenez-la avec vous si vous déménagez, et, si vous vendez cet appareil ou que vous le donniez à un tiers, faites en sorte que cette notice accompagne le sèche-linge de manière à ce que le nouveau propriétaire soit informé des avertissements et suggestions concernant le fonctionnement de ce sèche-linge.

! Lisez attentivement ce mode d’emploi; les pages suivantes contiennent des informations importantes concernant l’installation et des suggestions relatives au fonctionnement de cet appareil.

! Si l’on utilise le sèche linge dans une pièce froide ou petite, on rencontrera un certain degré de condensation.

Instructions d’inversion de la porte

Assurez-vous des points suivants avant de brancher la fiche de l’appareil dans la prise de courant:

● La prise de courant doit être reliée à la terre. ● La prise de courant doit pouvoir supporter la puissance maximale de la machine, qui est indiquée sur la plaque signalétique de l’appareil (voir la Description du Sèche-linge). ● La tension électrique doit appartenir à la gamme de valeurs indiquée sur la plaque signalétique de l’appareil (voir la Description du Sèche-linge). ● La prise de courant doit être compatible avec la fiche du sèche-linge. Si ce n’est pas le cas, remplacez la fiche ou la prise de courant.

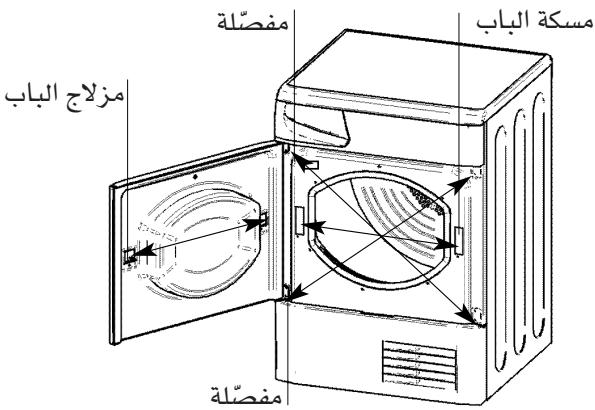

La porte de votre sèche-linge est réversible et les charnières peuvent être facilement changées de côté. Echangez diagonalement les supports de charnières et les vis d’obturation. Echangez le taquet de la porte et le loquet avec leur plaque d’obturation opposée (voir schéma ci-dessus)

Où installer votre sèche-linge

Placez votre sèche-linge à une certaine distance des cuisinières, fourneaux, radiateurs, ou plaques de cuisson à gaz, car les flammes peuvent endommager cet appareil.

Si vous installez cet appareil sous un plan de travail, faites en sorte de laisser un espace de 10 mm entre le dessus de l’appareil et tout autre objet sur ou au-dessus de la machine, et un espace de 15 mm entre les côtés et les éléments d’ameublement ou les murs latéraux. Ceci a pour objectif d’assurer une ventilation convenable. Assurez-vous que les orifices de ventilation situés à l’arrière ne soient pas obstrués.

Lorsque le sèche-linge est en marche, une aération adéquate est nécessaire. Faites en sorte d’installer votre sèche-linge dans un environnement qui n’est pas humide et qui est doté d’une bonne circulation d’air dans toute la pièce. La circulation d’air autour du sèche linge est essentielle pour condenser l’eau produite au cours du lavage, le sèche linge ne fonctionnera pas efficacement dans un espace clos ou dans un placard. 22

Si votre sèche-linge est installé à proximité d’une évacuation, l’eau peut être vidangée dans ce tuyau. Cela évite de vider le réservoir d’eau. Il suffit de retirer le tuyau flexible supérieur de son raccord supérieur à l’arrière du sèche-linge et de raccorder le tuyau fourni au tuyau d’évacuation.

Connexions électriques

! Le sèche-linge ne doit pas être utilisé à l’extérieur, même si l’espace en question est abrité. Cela peut

être dangereux si l’appareil est exposé à la pluie ou à des orages. ! Une fois installés, le cordon d’alimentation et la fiche du sèche-linge doivent être d’accès facile. ! N’utilisez pas de rallonges. ! Le cordon d’alimentation ne doit pas être courbé ou écrasé. ! Le cordon d’alimentation électrique doit être vérifié périodiquement et remplacé par un cordon préparé spécialement pour ce sèche-linge, et installé uniquement par des électriciens agréés (voir Service Après-vente). Des cordons d’alimentation neufs ou plus longs sont fournis par les revendeurs agréés contre un supplément. ! Le fabricant rejète toute responsabilité en cas de non-respect de toutes ou partie de ces règles. ! En cas de doute au sujet des points precedents, consultez un electricien qualfie.

Avant de commencer à utiliser votre sèche-linge

Une fois que vous avez installé votre sèche-linge, et avant de l’utiliser, nettoyez l’intérieur du tambour pour retirer les poussières qui pourraient s’y être accumulées durant le transport.

Description du sèche-linge

Pour ouvrir la porte

Appuyez et relâchez le panneau avant dans la position indiquée

F Démarrage et programmes

Grille d’entrée d’air

Couvercle de condenseur

Poignée de couvercle de condenseur (Tirer ou ouvrir)

Modèle et Numéro de Série Loquet de la porte

Panneau de commandes bouton

Voyant de vidage d’eau

Le bouton DÉPART commence le séchage selon un programme sélectionné (voir Démarrage et

Le voyant de vidage d’eau signale que le réservoir d’eau est plein et doit être vidé. Le témoin mettra quelques secondes avant de s’éteindre après avoir replacé le réservoir d’eau vide, et pour cela le sèche-linge doit fonctionner.

Le bouton de MINUTERIE règle le temps de séchage: le tourner dans le sens horaire, jamais antihoraire, jusqu’à ce que l’indicateur pointe sur la durée de séchage que vous désirez (voir Démarrage et Programmes).

Le Guide de Séchage vous permet de consulter un tableau d’utilisation facile contenant les types de tissus et les capacités de charges.

Cotons Synthétiques ou Acryliques et autres tissus délicats

Que faire en cas de panne

Le bouton TEMPÉRATURE sélectionne la température de séchage (voir Démarrage et

Programmes). Bouton RENTRÉ: température ÉLEVÉE Bouton SORTI: température DOUCE

TEMPÉRATURE Entretien et

Démarrage et Programmes

F Choisir un programme

1. Branchez la fiche du sèche-linge dans la prise électrique. 2. Triez votre linge en fonction du type de textiles (voir Linge). 3. Ouvrez la porte et en assurant-vous que le filtre soit propre et en place et le réservoir d’eau est vide et en place (voir Entretien). 4. Chargez la machine et assurez-vous que des articles ne bloquent pas le joint de la porte. Fermez la porte. 5. Choisissez le temps de séchage en vérifant le tableau de Guide de Séchage pour le type de tissu que vous séchez (voir Linge). - Réglez la température avec le bouton TEMPÉRATURE. - Sélectionnez un programme de séchage en tournant le bouton de MINUTERIE dans le sens des aiguilles d’une montre.

6. Appuyez sur le bouton DÉPART pour commencer.

En cours de programme de séchage, vous pouvez vérifier votre linge et sortir les articles qui sont secs pendant que les autres continuent à sécher. Lorsque vous refermez la porte, appuyez sur le bouton DÉPART afin de continuer le séchage. 7. 10 minutes environ avant que le programme ne soit terminé, celui-ci entre dans la phase finale de REFROIDISSEMENT (les textiles sont refroidis), que vous devez toujours laisser se terminer. 8. Ouvrez la porte, sortez votre linge, nettoyez le filtre et remettez-le en place. Videz le réservoir d’eau et replacez-le (voir Entretien). 9. Débranchez le sèche-linge.

Vérifiez les symboles sur les étiquettes des vêtements pour vous assurer que les articles peuvent être passés au sèche-linge.

● Triez votre linge par type de textile. ● Videz les poches et vérifiez les boutons. ● Fermez les fermetures Éclair et les crochets et attachez les ceintures et les cordons. ● Essorez chaque article de manière à éliminer autant d’eau que possible. ! Ne chargez pas de vêtements mouillés qui dégouttent dans le sèche-linge.

Regardez les étiquettes sur vos vêtements, en particulier lorsque vous les séchez pour la première fois au sèche-linge. Les symboles suivants sont les plus courants:

Pas de séchage en machine

Séchage à température normale

Séchage à basse température

! NE surchargez PAS le sèche-linge car cela pourrait réduire ses performances de séchage.

À la fin d’un cycle de séchage, cotons soient toujours humides regroupés avec les synthétiques. faites-leur simplement subir une séchage supplémentaire.

Que faire en cas de panne

Housse de couette (Double) Grande nappe Petite nappe Torchon Drap de bainl Serviette éponge Draps doubles Draps 1 personne

10 couches lavables Chemise en coton Autre T-Shirt

Autre en coton Autre

• Les article qui contiennent du caoutchouc ou des matériaux similaires au caoutchouc ou ceux qui contiennent un film plastique (oreillers, coussins, ou vêtements de pluie en PVC), tous autres articles ou objets inflammables ou contenant des substances inflammables (serviettes éponge imprégnées de laque à cheveux).

• Fibres de verre (certain types de tentures) • Articles qui ont été nettoyés à sec • Articles portant le Code ITCL (voir Vêtements spéciaux). Ces derniers peuvent être nettoyés avec des produits spéciaux de nettoyage à sec à domicile. Suivez attentivement le mode d’emploi. • Les gros articles volumineux (couettes, sacs de couchage, oreillers, coussins, grands dessus de lits etc.). Ceux-ci augmentent de volume lorsqu’ils sèchent et cela empêcherait l’air de circuler à travers le sèche-linge.

Articles ne convenant pas au séchage en machine

Démarrage et programmes

Taille maximale de la charge

Ne chargez pas plus que la capacité maximale. Les chiffres suivants font référence au poids sec : Fibres naturelles : 7 kg max. Fibres synthétiques : 3 kg max

il se peut que les si vous les avez

Si cela se produit, petite période de

F Vêtements spéciaux

Ces temps sont approximatifs et peuvent varier en fonction des paramètres suivants :

Les Couvertures et Dessus de lits : articles en acrylique (Acilan, Courtelle, Orion, Dralon) doivent

être séchés avec des précautions particulières, à BASSE température. Évitez de les sécher pendant une durée prolongée. Vêtements plissés ou froissés : lisez les instructions de séchage du fabricant figurant sur le vêtement. Articles amidonnés : ne séchez pas ces derniers avec des articles non amidonnés. Faites en sorte de retirer autant de solution d’amidonnage que possible de la charge avant de placer celle-ci dans le sèchelinge. Ne séchez pas de façon excessive : l’amidon pourrait devenir poudreux et laisser vos vêtements sans tenue, ce qui irait à l’encontre du but recherché.

Le tableau ci-dessous présente les temps de séchage APPROXIMATIFS en minutes. Les poids font référence aux vêtements secs : Cotons Température Élevée (normale) Temps de séchage après 800-1000trs/mn dans la machine à laver Demi-charge

Basse température (température douce) Temps de séchage après essorage réduit dans la machine à laver Demi-charge

Basse température (température douce) Temps de séchage après essorage réduit dans la machine à laver Demi-charge

• Les textiles : des articles qui sont constitué par le même type de textile mais qui ont des textures et des épaisseurs différentes peuvent ne pas avoir le même temps de séchage.

• La quantité de linge : les articles uniques ou les petites charges peuvent prendre plus longtemps à sécher. • La sécheresse : Si vous avez l’intention de repasser certains de vos vêtements, vous pouvez les sortir de la machine alors qu’ils sont encore un peu humides. Les autres vêtements peuvent y rester plus longtemps si vous voulez qu’ils en sortent entièrement secs. • Le réglage de la température. • La température ambiante : si la pièce dans laquelle le sèche-linge est installé est froide, cela prendra plus longtemps à l’appareil pour sécher vos vêtements.

• La quantité d’eau retenue dans les vêtements après le cycle d’essorage : les serviettes éponge et les textiles délicats retiennent une quantité importante d’eau.

• Le volume : certains articles volumineux peuvent

être séchés en machine avec quelques précautions. Nous vous suggérons de retirer plusieurs fois ces articles de la machine, de les secouer et de les remettre dans le sèche-linge jusqu’à ce que celui-ci ait terminé de les sécher. ! Ne séchez pas excessivement vos vêtements. Tous les issus contiennent une certaine quantité d’humidité naturelle, ce qui les rend doux et gonflants.

Élimination du matériau d’emballage: respectez les réglementations locales, de manière à ce que l’emballage puisse être recyclé.

Élimination de votre ancien sèche-linge: coupez le cordon d’alimentation et retirez la porte avant de jeter un vieux sèche-linge.

Économiser de l’énergie et respecter l’environnement

Essorez les articles pour éliminer l’eau en excès avant de les passer au sèche-linge (si vous utilisez une machine à laver, sélectionnez un cycle d’essorage à grande vitesse). Ceci vous permettra d’économiser du temps et de l’énergie durant le séchage.

Séchez toujours des charges complètes – vous économiserez de l’énergie : les articles uniques ou les petites charges prennent plus longtemps à sécher. Nettoyez le filtre après chaque utilisation pour limiter les coûts de consommation d’énergie (voir Entretien).

Que faire en cas de panne

Démarrage et programmes

Ce sèche-linge a été conçu pour un usage domestique, et non professionnel.

Ce sèche-linge doit être utilisé par des adultes, et le mode d’emploi contenu dans cette notice doit être bien respecté. Ne touchez pas cet appareil lorsque vous êtes pieds nus ou avec des mains ou des pieds humides. Débranchez cette machine en tirant sur la fiche et non sur le cordon. Les enfants ne doivent pas se trouver à proximité du sèche-linge lorsque celui-ci est en marche. Après avoir utilisé ce sèche-linge, éteignez-le et débranchez-le. Tenez la porte fermée pour assurer que les enfants ne jouent pas avec. Cet appareil doit être installé correctement et avoir une ventilation convenable. L’arrivée d’air sur le devant du sèche-linge et l’évent derrière le sèchelinge ne doivent jamais être obstrués (voir Installation). N’utilisez jamais le sèche-linge sur de la moquette où la hauteur des poils empêcherait l’air d’entrer dans la sèche-linge à partir de la base. Vérifiez que le sèche-linge est bien vide avant de le charger. L’arrière du sèche-linge peut devenir très chaud. Ne le touchez jamais en cours d’utilisation. N’utilisez pas le sèche-linge si le filtre, le réservoir d’eau et le condenseur ne sont pas bien en place (voir Entretien). N’utilisez pas de liquide assouplissant pour le linge dans le sèche-linge ; ajoutez-le au rinçage final de votre lavage. Ne surchargez pas le sèche-linge (voir Linge pour les charges maximales). Ne chargez pas d’articles qui dégouttent d’eau. Ne séchez que des articles qui ont été lavés avec de l’eau et un détergent, rincés et essorés. Le fait de sécher des articles qui N’ONT PAS été lavés avec de l’eau constitue un danger d’incendie. Vérifiez avec soin toutes les instructions sur les étiquettes des vêtements (voir Linge). Ne séchez pas des vêtements qui ont été traités avec des produits chimiques.

Ne séchez jamais des articles qui ont été contaminés avec des substances inflammables (essence, pétrole, peinture, laque à cheveux, crèmes, matières grasses ou huiles de cuisson).

Ne séchez pas du caoutchouc sec, du caoutchouc mousse, du plastique, de la mousse plastique, des couches culottes ou des doublures pour couches lavables, du polyéthylène ou du papier. Ne séchez pas d’articles de grande taille, très volumineux. Ne séchez pas de fibres acryliques à hautes températures. Terminez chaque programme avec sa Phase de Refroidissement. N’éteignez pas le sèche-linge s’il contient encore des articles chauds. Nettoyez le filtre après chaque utilisation (voir Entretien). Videz le réservoir d’eau après chaque utilisation (voir Entretien). Nettoyez le groupe condenseur à intervalles réguliers (voir Entretien). Ne laissez pas s’accumuler de peluches autour du sèche-linge. Ne montez jamais sur le sèche-linge. Cela pourrait l’endommager. Respectez toujours les normes et exigences électriques (voir Installation). Achetez toujours des pièces de rechange et accessoires d’origine (voir Service Après-vente).

! Cet appareil a été conçu et construit conformément

à des normes de sécurité internationales. Ces avertissements sont donnés pour des raisons de sécurité et doivent être lus attentivement. Cet appareil est conforme aux Directives Européennes suivantes: -72/23/EEC et 93/68/EEC (Équipement Basse Tension) -89/336/EEC, 92/31/EEC et 93/68/EEC (Compatibilité Électromagnétique)

Entretien et Nettoyage

Éteignez l’électricité

Vérifiez le tambour après chaque cycle

! Débranchez votre sèche-linge lorsque vous ne l’utilisez pas, lorsque vous le nettoyez et durant toutes les opérations d’entretien.

Tournez le tambour à la main afin de retirer les petits articles (mouchoirs) qui pourraient y avoir été oubliés.

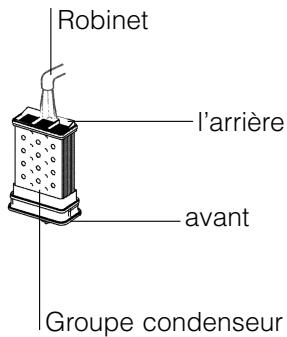

Nettoyage du groupe condenseur

Nettoyez le filtre après chaque cycle Le filtre est une pièce importante de votre sèche-linge: il accumule des peluches qui se forment durant le séchage. Des petits objets peuvent aussi être piégés dans le filtre. Par conséquent, une fois le séchage terminé, nettoyez le filtre en le rinçant sous l’eau courante ou avec votre aspirateur. Si le filtre devient bloqué, le flux d’air à l’intérieur du sèche-linge est sérieusement compromis : les temps de séchage sont allongés et vous consommez davantage d’énergie. Cela peut aussi endommager votre sèchelinge. Le filtre se trouve devant la garniture du sèche-linge (voir le diagramme). Pour retirer le filtre : 1. Tirez la poignée en plastique du filtre vers le haut (voir le diagramme). 2. Nettoyez le filtre et remettez-le correctement en place. Assurez-vous que le filtre soit bien inséré à fond dans la garniture du sèche-linge.

Périodiquement (chaque mois) retirez le groupe condenseur et nettoyez toute accumulation de peluche entre les plaques en le rinçant sous le robinet

à l’eau froide. Ceci devrait être effectué avec l’eau froide de l’arrière du condenseur. Pour retirer du groupe condenseur : 1. Débranchez le sèche-linge et ouvrezz la porte. 2. Tirez sur le couvercle du condenseur pour l’ouvrir (voir schéma). Dégagez les trois loquets en tournant à 90° dans le sens anti-horaire puis tirez sur la poignée et retirez-le du sèche-linge. 3. Nettoyez la surface des joints d’étanchéité et replacez-les, en vous assurant que les loquets ont été bien bloqués.

! N’utilisez pas le sèche-linge sans avoir remis le filtre en place.

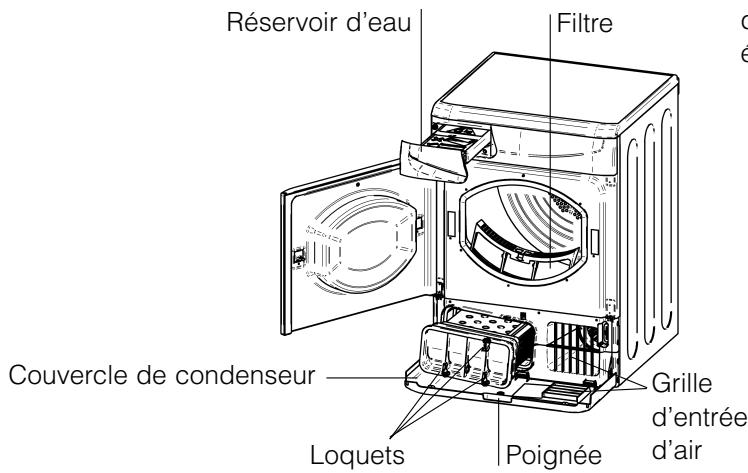

Videz le réservoir d’eau après chaque cycle

Faites sortir le réservoir du sèche-linge et videz-le dans un évier ou autre évacuation appropriée. Remettez le réservoir d’eau bien en place. Réservoir d’eau

Les parties externes en métal ou en plastique et les pièces en caoutchouc peuvent être nettoyées avec un chiffon humide.

Périodiquement (tous les 6 mois), aspirez la grille d’entrée d’air de devant, ainsi que les évents à l’arrière du sèche-linge pour retirer toute accumulation de peluche ou poussière. En outre, pour retirer l’accumulation de peluche de l’avant du condenseur et de la zone du filtre, nettoyez occasionnellement avec un aspirateur.

! N’utilisez pas de solvants ou d’abrasifs.

! Votre sèche-linge utilise des roulements spéciaux qui n’ont pas besoin d’être lubrifiés. ! Faites vérifier régulièrement votre sèche-linge par des techniciens agréés pour assurer une sécurité électrique et mécanique (voir Service d’Entretien). Robinet

Couvercle de condenseur Loquets

Grille d’entrée d’air

Que faire en cas de panne

Votre sèche-linge semble ne pas fonctionner. Avant d’appeler votre Centre de Service d’Entretien (voir Service d’Entretien), passez en revue les suggestions de dépannage suivantes :

Causes possibles / Solution :

Le sèche-linge ne démarre pas.

Le filtre n’a pas été nettoyé (voir Entretien).

La température choisie n’est pas idéale pour le type de textile que vous séchez (voir Démarrage et Programmes, et voir Linge). Le réservoir d’eau a besoin d’être vidé ? Le Voyant de vidage d’eau est-il allumé ? (voir Entretien). Le condenseur a-t-il besoin d’être nettoyé ? (voir Entretien). La durée de séchage correcte n’a pas été sélectionnée pour la charge (voir Linge). La grille d’entrée d’air ou les entrées d’air à l’arrière sont obstrués (voir Installation, et voir Entretien). Les articles étaient trop mouillés (voir Linge). Le sèche-linge était surchargé (voir Linge).

Démarrage et programmes

L’appareil met longtemps à sécher.

La fiche n’est pas branchée dans la prise de courant, ou ne fait pas contact.

Il y a eu une coupure de courant. Le fusible a sauté. Essayez de brancher un autre appareil dans la prise électrique. Utilisez-vous une rallonge? Essayez de brancher le cordon d’alimentation du sèche-linge directement dans la prise. La porte n’est pas bien fermée? Le bouton de MINUTERIE n’a pas été convenablement réglé (voir Démarrage et Programmes). Le bouton DÉPART n’est pas enfoncé (voir Démarrage et Programmes).

Suggestions Entretien et Nettoyage Que faire en cas de panne Service Après-vente 29

F Avant d’appeler le Centre de Service

Utilisez le guide de dépannage pour voir si vous pouvez résoudre le problème vous-même (voir Que faire en cas de panne).

Si non, éteignez le sèche-linge et appelez le Centre de Service Après-Vente le plus proche.

Quelles informations donner au Centre de Service

Après-Vente : ● Vos nom, adresse et code postal. ● Votre numéro de téléphone. ● Le type de problème. ● La date d’achat. ● Le modèle de l’appareil (Mod.). ● Le numéro de série (S/N). Vous trouverez ces informations sur la fiche signalétique située à l’intérieur de la porte de la machine.

Ce sèche-linge est une machine complexe. Le réparer vous-même ou essayer de le faire réparer par une personne non agréée pourrait entraîner des dommages corporels pour une ou plusieurs personnes, cela pourrait endommager la machine et cela pourrait rendre invalide la garantie des pièces de rechange. Appelez un technicien agréé si vous avez des problèmes lors de l’utilisation de ce sèche-linge. Les pièces de rechange ont été conçues exclusivement pour cet appareil et pour aucune autre utilisation.
