Marca	INDESIT
Modelo	IS70C
Tipo de produto	Secadora de roupa por condensação
Capacidade máxima de carga (algodão)	7 kg
Capacidade máxima de carga (sintéticos)	3 kg
Alimentação elétrica	220-240 V ~ 50 Hz
Funções principais	Programas com temporizador, temperatura alta/baixa, início, guia de secagem integrado
Porta reversível	Sim, inversão possível
Manutenção e limpeza	Limpeza do filtro após cada ciclo, esvaziamento do reservatório de água, limpeza mensal do condensador
Segurança	Parada automática no final do ciclo, proteção contra superaquecimento, travamento da porta não mencionado
Peças de reposição e reparabilidade	Peças originais disponíveis, intervenção por técnico autorizado recomendada
Informações gerais	Uso doméstico, conformidade CE, garantia padrão

Perguntas frequentes - IS70C INDESIT

O que fazer se a secadora não ligar?

Verifique se o plugue está corretamente conectado, se não há falta de energia, se o fusível não queimou, se a porta está bem fechada, se o botão do temporizador está ajustado e se o botão Iniciar está pressionado.

Por que o tempo de secagem é muito longo?

Isso pode ser devido a um filtro obstruído, temperatura inadequada, reservatório de água cheio, condensador sujo, seleção errada de programa, entradas de ar bloqueadas, roupas muito molhadas ou sobrecarga da máquina.

Como limpar o filtro?

Após cada ciclo, puxe a alça do filtro para cima, remova-o, limpe-o em água corrente ou com um aspirador de pó, e coloque-o corretamente de volta. Nunca use a secadora sem o filtro.

Como esvaziar o reservatório de água?

Retire o reservatório da secadora, esvazie-o em uma pia e coloque-o de volta no lugar. A luz de esvaziamento de água acende quando está cheio.

Com que frequência limpar o condensador?

Recomenda-se limpar o conjunto do condensador uma vez por mês. Desconecte o aparelho, abra a tampa do condensador, gire as travas, remova-o e enxágue com água fria.

Como inverter a porta?

A porta é reversível. Troque diagonalmente os suportes das dobradiças e os parafusos de vedação, e troque o batente da porta e a trava com a placa de vedação oposta (veja o diagrama no manual).

Onde instalar a secadora?

Coloque-a longe de fogões, radiadores ou chamas. Se sob uma bancada, deixe um espaço de 10 mm acima e 15 mm nas laterais para ventilação. Certifique-se de que os orifícios de ar não estão obstruídos.

Quais programas estão disponíveis?

Os programas são ajustados através do temporizador. Você pode escolher a temperatura (alta para algodão, baixa para sintéticos e acrílicos). Um guia de secagem é fornecido no painel de controle.

Qual é a capacidade máxima de carga?

Para fibras naturais (algodão): 7 kg no máximo. Para sintéticos: 3 kg no máximo. Não sobrecarregue para evitar redução de desempenho.

O que fazer em caso de falha que não consigo resolver?

Consulte primeiro o guia de solução de problemas. Se o problema persistir, desligue o aparelho e entre em contato com o serviço pós-venda. Prepare o modelo (Mod.), o número de série (S/N), seu endereço e a descrição do problema.

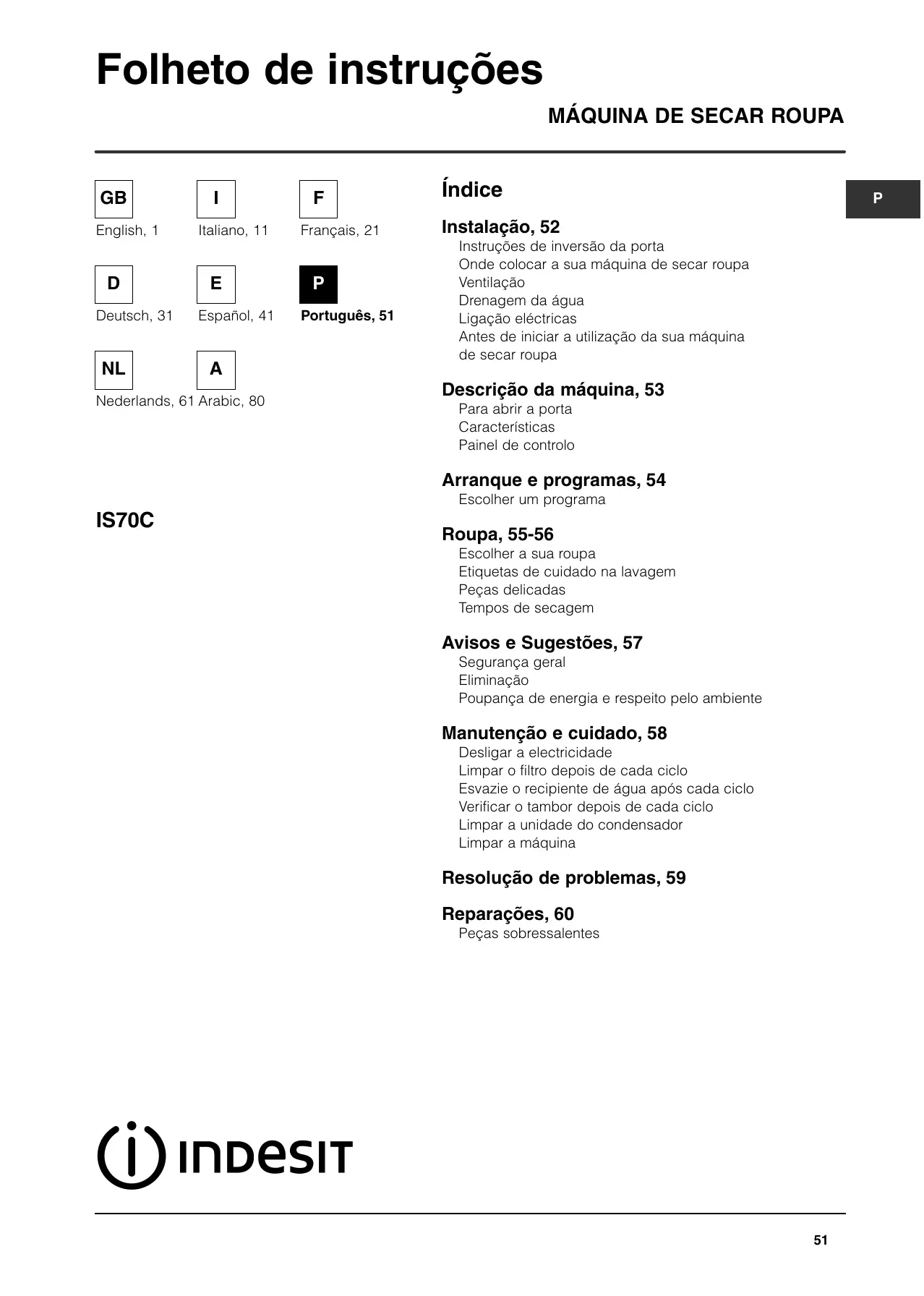

MANUAL DE UTILIZADOR IS70C INDESIT

Instruções de inversão da porta

Onde colocar a suamaids de secar roupa

Ventilacao

Drenagem da agua

Ligação electrolycas

Antes de iniciar a'utilisation da suaquina

de secar roupa

Descrição da boa, 53

ParaAbriraporta

Characteristicas

Painel de controlo

Arranque e programas, 54

Escolher um programa

Roupa, 55-56

Escolher a sua roupa

Etiquetas de cuidado na lavagem

Peças delicadas

Tempos de secagem

Avisos e Sugestões, 57

Segança geral

Eliminação

Poupança de energia e respeito pelo ambiente

Manutenção e cuidado, 58

Desligar a electricidade

Limpar o filtro(before de cada ciclo

Esvazie o recipiente de agua antes cada ciclo

Verificar o tambor(before de cada ciclo

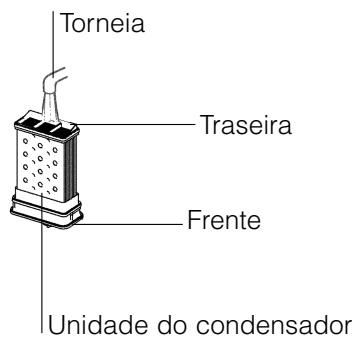

Limpar aunities do condensador

Limparamaquina

Resolução de problemas, 59

Reparacoes, 60

Peças sobressalentes

INDESIT

! Tenha este folheto de instruções à não para consultá-lo sempre que necessário. Leve-o consigo se mudar de casa e, caso vendé este aparelho, passo o folheto ao novo proprietário, de modo a certificar-se de que este folheto permanece com o equipamento e de que o novo proprietário pode estar informado acerca dos avisos e sugestões sobre o respectivo funciona.

! Leia cuidadosamente as instruções; as páginas que se seguem contentem informações importantes acerca da instalação, bem como sugestões sobre o Functionamento da boa.

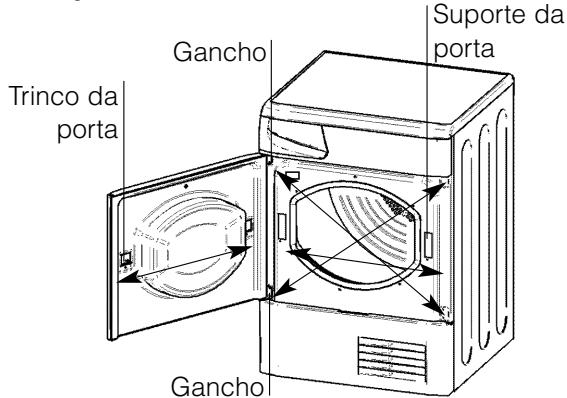

Instruções de inversions da porta

A porta da sua secadora é reversível e pode mudar-se fácilmente. Mude o suportes de trinco na diagonal e os parafusos. Mude o trinco da porta e fechadura com asplacedasparagemopostas (ver diagrama acima).

Onde colocar a suaquina

• Instale a sua máquina a alguma distência de ligações de gás, fogões, aquecedores eplacedas de cozinha, uma vez que as chamas podem danificar o aparecido.
• Se pretende instalar o aparelho por boa do uma bancada ou de um balço, não se esqueça de deleiar um espoço de 10 mm entre a bancada e quaisquer objectos ou acima do tempo daicana e um espoço de 15 mm entre as partes laterais daicana e mobiliário ou paredes. Assegura assim a correcta circulação do ar. Certifique-se de que as ventilações posteriores não ficam obstruções.

Ventilação

Quando a secadora estiver em utilizesçao, tem de existir uma ventilacao adequada. Certificque-se de que coloca a suaquia num ambiente que nao sera hmuido e de que existe uma ventilacao adequada. O fluxo de ar em torno da secadora é essential para condenser a agua produzida durante a lavagem; a secadora não funciona em perfeitas condições se encerrada no esgo fechado ou armario.

! Se utilizes a secadora numa sala很小, como se el me refina, para serar-se algo.

Drenagem da agua

Se a sua secadora estiver instalada junto a um punto de canalização, a água pode ser canalizada para esteSYSTEMA. Isto afasta a necessidade de esvaziar o recipiente deágua. Basta remove a mangueira superior do seu encaixe superior, no pailen traseiro da secadora e ligar a mangueira fornecida para adrenagem.

Ligações electrolycas

Certifique-se do segunte antes de introduzir a ficha numa tomada de corrente electrica:

• A tomada tem de ter ligação à terra.
• A tomada deve ter capacidade para suster a potência Tmaxa de MQinas, que está indicada na chapa de classificaçao (ver Descriço da MQina de secar).
• A tensão deve encontrar-se dentro dos values indicados na chapa de classificação (ver Descrição da boaquina de secar).
• A tomada deve ser compativel com a ficha da区内. Se não for este o caso, substitua a ficha ou a tomada.

!A secadora não deve ser instalada ao ar livre, mesmo que sera num espoço abrigado. Pode ser extremamente perigosa a exposicao à chuva ou tempestades.

!Depois de instalada, a cablagem electrica e ficha daquina deve estar fácilmente alcancavel.
! Não utilize cabos de extensão.
! O cabo de alimentação não deve ser dobrado ou pisado.
! O fio de alimentação eletrica deve ser verificado periodically e substituído por um fio preparado especialmente para esta secadora, apenas por tecnicos autorizados (ver Reparações). Fios de alimentação novos ou mais longos são fornecidos sem custos adiconais por representantes autorizados.
! O fabricante recusa qualquer responsabilitadecaso estas regras não sera seguidas.

! Se tiver dúvidas sobre omentionado acima consulte um electricista inicialdo.

Antes de起初 a utilização da sua Máquina de secar roupa

DepoS de instalar a sua máquina e antes de.iniciar a suautilização,limpe o interior do quando remove qualquer pó que se tenha acumulado durante o transporte.

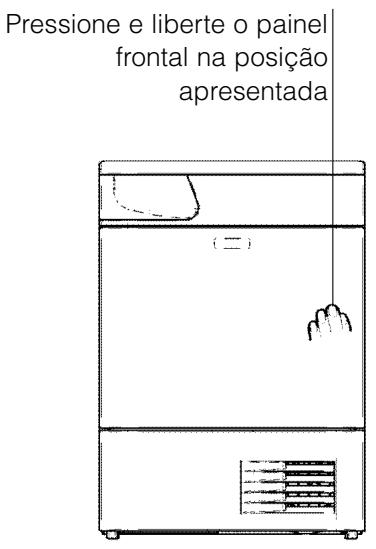

ParaAbriraporta

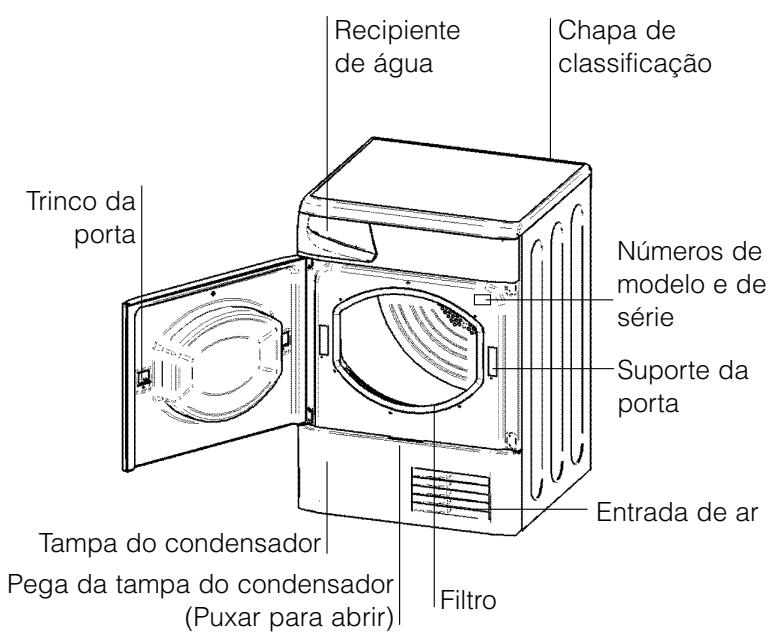

\section*{Característica}

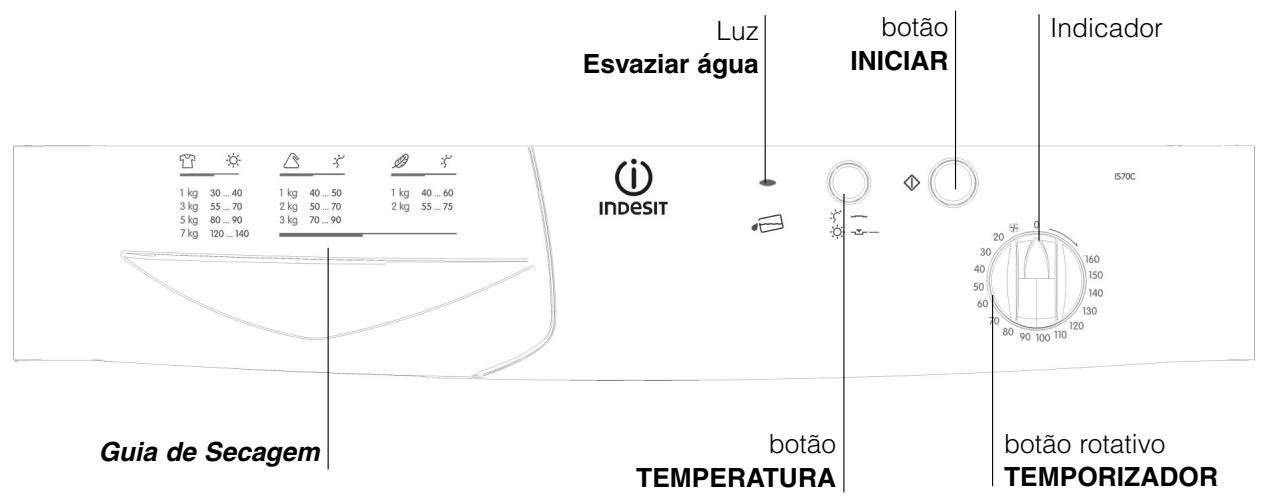

Painel de controlo

O botão INICIAR ① inicia a secagem num programa selecionado (ver Arranque e Programas).

O botão TEMPERATURA seleciona a temperatura de secagem (ver Arranque e Programas).
PARA DENTRO: Temperatura ELEVADA
PARA FORA: Temperatura BAIXA

O Guia de Secagem permite a consulta de uma ].abela de utilizesao fácil, com a descricao dostipsode tecidos e as capacidades de cargo.

Algodao

Sintéticos

ou A Acrificos e outras peças delicadas

A luz indica que o recipiente de agua está cheio e deve ser esvaziado. A luz demora algunos segundos a apagar-se antes de colocar novamente o recipiente de agua fazio e, para que a luz se apague, a secadora deve estar em等功能amento.

O botão TEMPORIZADOR define um tempo de secagem: rode-o da esquerda para a direita e nunca da direita para a esquerda, às que o indicator está a apontar para o tempo que pretende seleçãoar (ver Arranque e Programas).

Escolher um programa

1. Ligue a secadora a uma tomada de corrente electrica.
2. Escolha a sua roupa de acordo com o tipo de tecido (ver Roupa).
3. Abra a porta e certifique-se de que o fazer está limpo e bem colocado e de que o recipiente da água está vazio e na respectiva posicao (ver Manutencao).
4. Carregue a máquina e certifique-se de que nenhuma peça fica presa no fecho da porta. Feche a porta.

5. Escolha o tempo de secagem, consultando aabela do Guia de Secagem para verficar o tipo de material que está a pagar (ver Roupa). - Defina a temperatura com o botão TEMPERATURA. - Selecione um tempo de secagem, rodando o botão TEMPORIZADOR da esquerda para a direita.

6. Pressione o botão INICIAR para fazer. Durante o programa de secagem, pode vericular a sua roupa eutar peças que ja estájam secas quando as restantes continuam a secar. quando fechar novamente a porta, prima o botão INICIAR de modo a retomar a secagem.

7. Cerca de 10 horas antes do programa está conclusivo, entra na fase de ROTACÇÃO A FRIO (os tecidos são arrefecidos), que deve ser sem pre conclusiva.
8. Abra a porta, retire a roupa, limpe o fazer ecoloque-o novamente. Esvazie o recipiente de agua ecoloque-o novamente (ver Manutenção).
9. Desligue a secadora.

Escolher a sua roupa

• Consulte os símbolos nas etiquetas das roupas, de modo a certificar-se de que os artigos podem ser realizados na secadora.
• Escolha a roupa por tipo de tecido.
• Esvazie os bolsos e verifique os botões.
• Fecha os fechas de correr e desaperte@cintos e correias.
• Torca cada peça de modo a eliminar o máximo de água possível.

! Não corregue peças a pingar na secadora.

Carga maxima

Não corregue mais do que a capacidade Tmaxima.

Estes númeroos referem-se ao peso em seco:

Fibras naturais: 7 kg max.

! NÃO sobrecarregue a boaquina, uma vez que pode resultar num desempenho de secagem reduzido.

Carga típica

Roupas
Blusa	de algodão	150 g
	Outros	100 g
Vestido	de algodão	500 g
	Outros	350 g
Calças de ganga		700 g
10 fraldas		1000 g
Camisa	de algodão	300 g
	Outros	200 g
T-Shirt		125 g

Peças domesticas
Capa de edredão em (Duplo)	algodão Outros	1500 g 1000 g
Toalha de mesa grande		700 g
Toalha de mesa很小, peguera		250 g
Pano de cozinha		100 g
Toalhão de banho		700 g
Toalha de rosto		350 g
Lençol de banho		500 g
Lençol (solteiro)		350 g

No fim de um ciclo de secagem, os algodões às devem estar humidos caso tenha agrupado algodões e sintéticos. Se isto acontecer, basta aplicar mais um breve periodo de secagem.

Etiquetas de cuidado na lavagem

Observe as etiquetas nas suas peças de roupa, especialmente se está a utilizez a secadora pela primaira vez. Os símbolos que se seguem são os mais comuns:

Pode ser seco naquina

Não pode ser seco na区管委会.

Seque con a temperatura maxima

Seque com a temperatura minima

Peças não adequadas para secagem naquina

• Artigos que contenham borracha ou materiais tipo borracha oupelliculas de plástico (almofadas ou material em PVC), quaisquer artigos inflamáveis ou objectos que contenham substancias inflamáveis (toalhas vaporizadas com laca de cabelo).
  Fibras de vidro (alguns típos de reposteiros)
• Artigos que tenham sido limpos a seco
• Itens com o)c原标题 ITCL (ver Peças delicadas). Podem ser limpos com produits de limpeza a seco domesticos. Siga as instruções cuidadosamente.
• Peças volumosas (colchas, sacos-cama, almofadas, cobertas grandes, etc). Estes artigos expandem-se e podem impedir o fluxo de ar no interior da secadora.

Peças delicadas

Cobertores e cobertas de cama: artigos em acrílico (Acilan, Courtelle, Orion, Dralon) devem ser secs com especial cuidado com um TEMPERATURA BAIXA. Evite secar por um longo periodo de tempo.

Peças pregueadas ou enragedas: leia as instruções de secagem do fabricante da coisa.

Artigos com goma: não seque"These artigos com peças sem goma. Certificque-se de que retira o maior da solução de goma da entrega antes de colocá-la na secadora. Não seque em demasiado: a goma transforma-se em pô e deixa a sua roupa mole, eliminando o propósito da goma.

Tempos de secagem

O quadro que se segue aparena os tempos de secagem APROXIMADOS em horas. Os pesos referem-se a artigos secs:

Algodões Temperatura Maxima
Tempos de secagem de 800-1000rpm na boaquina de lavar
		Metade da carega				Carga completeness
1kg	2kg	3kg	4kg	5kg	6kg	7kg
30-40	40-55	55-70	70-80	80-90	95-120	120-140
Sintéticos Temperatura Baixa (suave)
Tempos de secagem em centrifugação reduzida na boaquina de lavar
		Metade da carega			Carga completeness
1kg		2kg			3kg
40-50		50-70			70-90
Acrílicos Temperatura Baixa (suave)
Tempos de secagem em centrifugação reduzida na boaquina de lavar
Metade da carega			Carga completeness
1kg			2kg
40-60			55-75

Estes tempos sãoapproximados e podem variar dependendo de:

• Quantidade de água mantida nas roupas antes o ciclo decentrifugação:as toalhas e peças delicadas retem muitoágua.
• Tecidos: artigos que sejam do mesmo tipo de tecido, mas que sejam de texturas e espessuras发展目标os podem não ser mais tempo de secagem.
• Quantidade de roupa: artigos únicos ou��enas cargas podem demorar mais tempo a secar.
• Secagem: Se pretender engomar algumas das suas roupas, poder ser retridas da boa ainda um poucoágudas. As restantes poderão fazer mais tempo, se precisar delas completenessseças.
• Definição de temperatura.
• Temperatura ambiente: se o espaço em que a boa está instalada estiver frio, poderá demorar mais tempo a secar as suas roupas.
• Volumes: bullets artigos mais volumos devem ser secs na boa, com dificuld. Sugerimos que remove estes artigos varias vezes, sacuda-os e voltte a colocacao nas boa, quando estujam completenessc.

! Não seque em demasiado as suas roupas.
Todo os tecidos contém um peu de energia natural, que os mantem suaves e macios.

! O equipoamento foi concebido e construído de acordo com normas de segurança internacional. Estes avisos são presentados por razões de segurança e devem ser lidos cuidadosamente.

CE Este equipamento está em conformidade com as seguições direcitas da UE:

• 72/23/EEC e 93/68/EEC (Equipamento de Baixa Tensão)
• 89/336/EEC, 92/31/EEC e 93/68/EEC

• Esta secadora foi Concebida para'utilização dométrica e não'utilisation profissional.
• Esta secadora deve utilizes por adultos e as instruções deste folheto devem ser seguidas cuidadosamente.
• Não toque no equipamento com os pés descalços, nem com as mãos ou pés molhados.
• Desligue a boa retirando a ficha e não puxando o fio.
• As crianças não devem aproximar-se da secadora durante a sua'utilisation. Depois dautilização da secadora, desligue-a no botão e da corrente eletrica. Mantenha a porta fechada de modo que as crianças não utilizem a boaquina como um brinquedo.
• O aparecido deve ser instalado correctamente com a ventilação adequada. A entrada de ar no panei frontal e a ventilação posterior por eles da secadora nunca devem estar obstruções (ver Instalação).
• Nunca utilize a secadora em carpetes, cuja alta impeça o ar de entrada na secadora a partir da base.
• Verifique se a secadora está vazia antes de carregá-la.
• O painel traseiro da secadora pode ficar muito quente. Nunca toque neste painel durante a utilização.
• Não utilize a secadora sem que o过滤, o recipiente de água e o condensador esteam seguramente afixados nas respectivas posições (ver Manutenção).
• Não utilize amaciador liquido na sua区内 de fazer; adicione-o ao enchaguito final da sua区内 de fazer.
• Não sobrecarregue a secadora (ver Roupa para algo das cargas Tmaxas).
• Não carregue peças que estejam a pingar.
• Seque apenas artigos que tenham sido lavados comágua e detergente, enchaguados e centrifugados. Existe um risco de incência se fazer peças que NÃO tenham sido lavadas comágua.
• Verifique cuidadosamente todas as instruções nas etiquetas das roupas (ver Roupa).

• Não seque peças de vestuário que tenham sido tratadas com produits químicos.

• Nunca seque artigos que tenham sido contaminados comsubstências inflamáveis (petróleo, oleo, tinta, laca de cabel, cremes, gordura de cozinha, etc.).

• Não seque borracha, espuma, plácico, fraldas descartáveis, politeno ou papel.
• Não seque artigos grandes e muito volumosos.
• Não seque fibras acrílicas a altas temperatas.
• Complete cada programa com a respectiva Fase de rotação a frio.
• Não desligue a boa, quando acredem artigos quentes no interior.
• Limpe o fazer após cada'utilisation (ver Manutenção).
• Esvazie o recipiente de agua e colque-o novamente (ver Manutenção).
• Limpe a unidade do condensador antes intervalos regulares (ver Manutenção).
• Não permitta a acumulação de resíduos na secadora.
• Nunca suba para cima da secadora. Poder的结果在ferimentos.
• Siga sempre as normas e requisitos electricos (ver Instalação).
• Compre sempre peças sobressalentes e acessórios originais (ver Reparação).

Eliminação

• Eliminação do material da embalagem: siga os regulamentos locais, de modo que a embalagem possa ser reciclada.
• Eliminação da sua velhaária de secar: corte o fio de alimentação e retire a porta antes de eliminar a suaária de secar antiga.

Poupar energia e respeitar o ambiente

• Torça as peças de vestuário para eliminar o excesso de água antes de colocá-las na boa de fazer (se primeiro utilize a boa da lavar, selecionce um ciclo de centrifugação elevado). Ao fazer isto, poupa tempo e energia durante a secagem.
• Seque sempre com cargas completas - assim, poupa energia: artigos únicos ou��enas cargas poder demorar mais tempo a secar.
• Limpe o fazer após cada'utilisation paraURTAR nos custos de consumo de energia (ver Manutenção).

Desligar a electricidade

! Desligue a secadora quando não estiver em'utilisation, durante tarefas de limpeza e durante todas as operações de manutenção.

Limpar o filtro(before de cada ciclo

O FILTER é uma parte importante da sua secadora: acumula restos de fibras e resíduos que se formam durante a secagem. Pequenos objectos são podem fazer presos no FILTER. Assim, às oscaragem, limpe o FILTER, lavando-o debaixo de água corrente ou limpe com o seu aspirador. Caso o FILTER fique entupido, o fluxo de ar no interior da secadora fica seriamente comprometido: os tempos de secagem prolongam-se e consome mais energia. Não pode danIFICAR a sua secadora.

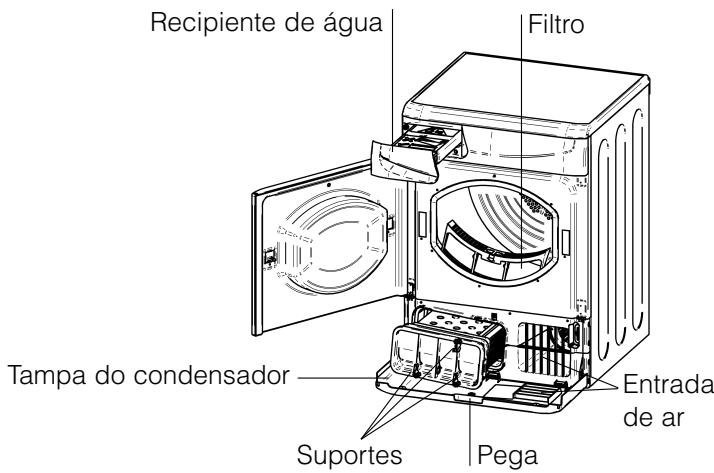

O filtrono encontrar-se na grelha frontal da secadora (ver diagrama).

Remoçao do filtró:

1. Puxe a pega de plástico do FILTER para cima (ver diagrama).
2. Limpe o filtro e coloque-o novamente correctamente.

Certifique-se de que o filtro está Completely encaixado na grelha daquina.

! Não utilize a boa sem colocar novamente o filtro..

Puxe o recipiente para fora da secadora e esvazie-o num local adequado.

Coloque nowamente o recipiente de agua de forma segura.

Verificar o tambor(before de cada ciclo

Periodicamente (todos os meses), retire a unidade do condensador e limpe qualquer acumulacao de cotao que se encontrar entre as placas, enchaguando por baixo de agua corrente fria. Este procedimento deve ser concluso com agua fria a partir da parte traseira do condensador.

Remoçao do condensador:

1. Desligue a secadora e abra a porta.
2. Abra a tampa do condensador (ver diagrama). Solte osTRS suportes, rodando-os da direita para a esquerda a 90^ e, em seguida, puxando a pega para removelos da secadora.
3. Limpe a superficie dos vedantes e colque novamente, certificando-se de que os suportes está bem fixos.

Limpeza

• As partes externas de metal ou em plástico e borracha podem ser limpas com um pano humido.
• Periodicamente (de 6 em 6 meses), aspire a greha da entrada de ar frontal e as ventilacoes da parte posterior da secadora para retiring qualquer acumacao de cotao, linho ou pó. Remova tambem a acumacao de cotao da parte frontal do condensador e areas dos filtros e limpe occasionalmente com um aspirador.

! Não utilize solventes nem Produtos abrasivos.
!A sua secadora utilizes componentes de rolamentos especials que não necessitize de lubrificacao.
! Verifique a sua secadora regularamente por技术和 autorizados, de modo a certificado-se da segurar a停电 e mecanica (ver Reparação).

Um dia a sua boaquepare não querer functionar. Antes de contactar o seu Centro de Serviços (ver Reparação),analise as segunte sugestões de resolucao de problemas:

Problema:

Causas possíveis / Soluição:

A secadora não inicia.

• A ficha não está ligada à tomada, ou não está a fazer contacto.
• Ocorreu uma falha de energia.
• Hó um fusível queimado. Experimente ligar及其他 aparélo à tomada.
• Não é possible para acreditar o estado do cabo de extensão? Experimentelo ligar o fio de alimentação da secadora direcionmente à tomada.
• A porta está bem fechada?
• O botão TEMPORIZADOR não foi posicionado correctamente (ver Arranque e Programas).
• O botão INICIAR não foi posicionado correctamente (ver Arranque e Programas).

Demora muito tempo a secar

• O FILTER não foi limpo (ver Manutenção).
• A definição de temperatura não é ideal para o tipo de tecido que está a partir de Aranque e Programas, e ver Roupa).
• O recipienthe de agua tem de ser esvaziado? A luz de esvaziar agua está acesa? (ver Manutenção).
• O condensador tem de ser limpo? (ver Manutenção).
• O tempo de secagem correto não foi selecionado para a entrega (ver Roupa).
• A grelha de entrada de ar ou as grelhas traseiras está obstruções (ver Instalação, e ver Manutenção).
• As peças estavam demasiado molhadas (ver Roupa).
• A secadora foi sobrecarregada (ver Roupa).

Antes de contactar o Centro de Serviços:

• Utilize o guia de resolucao de problemas para ver se consuegué resolver o problema (ver Resolucao de problemas).
• Caso contrário, desliege a secadora e contacte o Centro de Serviço mais proxies.

O que fazer ao Centro de Servico:

Estas informacoes podem ser encontrar na etiqueta de dados, no interior da porta daquina.

Peças sobressentes

Esta secadora é uma boa complexa. Repara-la sozinha ou através de um专业技术 não autorizzato pode provocar danos a uma ou mais pessoas, pode danIFICAR a boa e pode invalidar a garantia das peças sobressalentes. Contacte um专业技术 autorizzato se tiver problemas durante a utilização da boa. As peças sobressalentes foram concebidas exclusivamente para este equipamento e não se destinam a outrasutilizações.

English, 1

Italiano, 11

Français, 21

Deutsch, 31

Espanol, 41

Portugués, 51

Nederlands, 61 Arabic, 80

IS70C

Inhoud

Installatie, 62
