Type de produit	Cuisinière mixte avec four électrique et table de cuisson (3 brûleurs gaz + 1 plaque électrique)
Dimensions approximatives (L x P x H)	55 x 60 x 85 cm
Poids approximatif	50 kg
Alimentation électrique	230 V / 50 Hz
Gaz utilisables	Butane (G30), Propane (G31), Gaz naturel (G20/G25), Air propane
Brûleurs gaz	3 : 1 rapide avant gauche (2,9 kW), 1 semi-rapide (1,65 kW), 1 brûleur Mijotop arrière droit (2,5 kW)
Plaque électrique	1 plaque rapide (point rouge) à 6 positions
Allumage	Électronique intégré par bouton poussoir
Sécurité	Robinet à verrouillage de sécurité (pousser-tourner)
Fonctions de la plaque électrique	Arrêt (0), Tenue au chaud (1-2), Mijotage (2-3-4), Moyen (3-4-5), Fort (4-5), Vif (6)
Fonction du brûleur Mijotop	Cuisson douce uniforme pour mijotage et réchauffage, réglable de mini à maxi
Entretien et nettoyage	Nettoyage régulier des brûleurs et de la plaque ; utiliser des pièces détachées d'origine
Conformité	Arrêté du 16 août 1989 (limitation des perturbations radioélectriques)
Service après-vente	Communiquer le type et le numéro de série (sur plaque signalétique sous le caisson)

FOIRE AUX QUESTIONS - KX5BDTL VEDETTE

Comment allumer un brûleur gaz ?

Appuyez sur le bouton d'allumage électronique tout en tournant la manette du brûleur au débit maximum, puis relâchez le bouton. Si nécessaire, recommencez en débit réduit.

Quels types de gaz puis-je utiliser avec cet appareil ?

L'appareil est compatible avec le butane (G30), le propane (G31), le gaz naturel (G20/G25) et l'air propane. Les injecteurs sont adaptés selon le gaz.

Que signifie le point rouge au centre de la plaque électrique ?

Le point rouge indique qu'il s'agit d'une plaque rapide, qui chauffe plus vite. Elle est commandée par une manette à 6 positions.

À quoi sert le brûleur Mijotop ?

Le brûleur Mijotop est conçu pour les cuissons douces et uniformes : mijotages, réchauffages, sauces. Sa forme et son débit réduit évitent que les aliments n'attachent.

Comment régler la plaque électrique pour chaque usage ?

Utilisez les positions : 1-2 tenue au chaud, 2-3-4 mijotage, 3-4-5 moyen, 4-5 fort, 6 vif. La position 0 est l'arrêt.

Que faire si un brûleur ne s'allume pas ?

Vérifiez que le gaz est ouvert et que la manette est en position maxi. Appuyez à nouveau sur l'allumage électronique. Si le problème persiste, contactez le service après-vente.

Comment entretenir la plaque électrique ?

Nettoyez-la après refroidissement avec un chiffon humide. Évitez les produits abrasifs. Pour la première utilisation, chauffez-la à vide à puissance maxi pendant 3 minutes pour durcir le revêtement.

Où trouver le numéro de série de mon appareil ?

Le type et le numéro de série sont indiqués sur la plaque signalétique située sous le caisson à l'avant de l'appareil.

Puis-je utiliser des pièces non d'origine pour les réparations ?

Il est recommandé d'utiliser exclusivement des pièces détachées d'origine pour garantir la sécurité et le bon fonctionnement. Demandez-les à votre distributeur.

Cet appareil est-il conforme aux normes européennes ?

Oui, il est conforme à l'Arrêté du 16 août 1989 relatif à la limitation des perturbations radioélectriques (directive CEE 76/889 modifiée).

MODE D'EMPLOI KX5BDTL VEDETTE

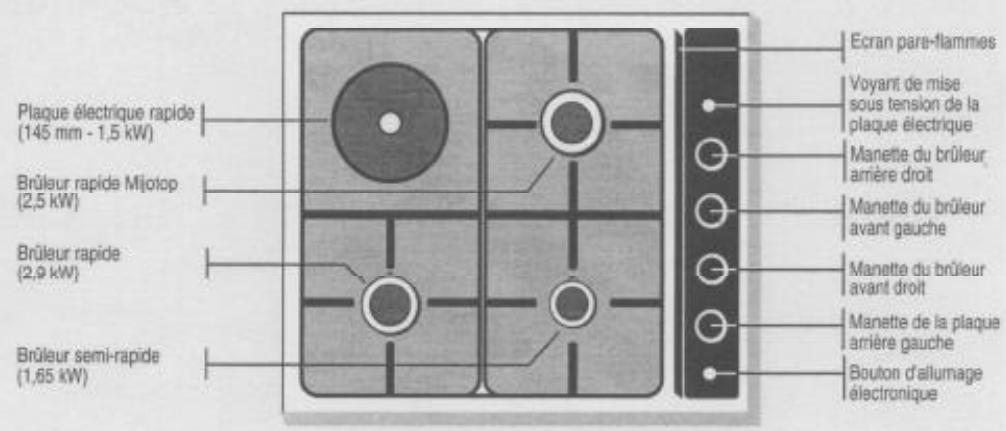

TABLES de cuisson bandeau verre

3 + 1

3 feux gaz + 1 plaque électrique

Bruleur mijotop

UN BRULEUR POUR MIJOTER : Par sa forme et son débit très réduit, le chapeau MIJOTOP diffuse uniformément la chaleur sous le fond du récipient pour permettre mijotages et réchauffages sans que les aliments n'attachent le fond.

Votre bruleur MIOTOP permet egalement de faire bouillir et de saisir en position maxi puis de mopter en maintainant au chaud en position mini par simple rotation de la manette.

D'autre part, la forme du chapeau assure que la disposition des différents trous en font un brûleur très sûr même en débit réduit.

Vous trouvez, ci-dessous, quelques conseils d'utilisation de votre brûleur MIJOTOP.

Saucealoseille

Étuveter la ciboulette avec le beurre. Ajouter crème, assaisonnement

: Réglage mijotop mini Augmenter légèrement pour épaissir la préparation

Réduction vinaigre, hachis d'ail et d'echalotes I. Introduire jaunes d'oeufs et beurre par petits morceaux

Jus de citron, jaunes d'oeufs, sel. Ajouter le beurre.

Réglage mijotop mini jusqu'à ce que ce mélange devienne crémeux : Maintenir ce réglage sans cesser de remuer la préparation

COULIS Detomates

Mettre tous les ingrédients dans une casserole à demi-couverte

: Réglement mijotop mini pendant 1 heure (pour 6 grosses tomates)

Rissolage cubes de bœuf (1 kg) Mijotage sauce: 2 h 30

Navets saupoudrés de sucre 1/2 verre d'eau Couvrir et mijoter pendant 45 mn

.1 bouquet garni 1 gousse d'ail 1 oignon + 1 clou de girafe.1 carotte en rondelles 2 cuillères à soupe de vinaigre 1/2 litre d'eau, sel, poivre grains

Préparer le court-bouillon avec tous les ingrédients : amener à ébullition, réglage maxi : maintenir le frémissement, réglage mini, y plonger les poissons 15 mm environ

-court-bouillonpourhaddock

1/4 litre de la 1/2 litre d'eau. citron en rondelles. poivre

: Préparer le court-bouillon avec tous les ingrédients. Amener à ébullition, réglage maxi. : Maintenir le frémissement, réglage mini.

OEUFS Brouilles:

Fouettez les œufs dans une casserole jusqu’au paisssement. Ajoutez crème, fromage ou jambon finement haché, ou crevettess cuites hachées...

1 litre de lait 1.200g de riz Précuisson à eau du riz

: Ébullition tau : réglage mijotop maxi : Maintenir l'ébullition pendant 5 mn : Régler mijotop maxi : Régler mijotop mini une vingtaine de minutes

Ébullition du lait Cuisson crème

Réglage mijotage maxi Réglage mijotage mini sans cesse de remuer la préparation

Fouettez la préparation dans une casserole

Faire fondre le chocolat

Cassoulet, choucoute, potée, lentilles aux saucisses

• Chaque brûleur est alimenté par un robinet à verrouillage de sécurité dont l'ouverture s'effectue en poussant puis en tournant la manette correspondante dans le sens . Le réglage vers un débit plus réduit s'effectue entre le symbole et le symbole, le point correspondant à la fermeture du robinet.
• Pour allumer un brûleur, appuyez sur le bouton d'allumage électronique, avec la manette du brûleur au débit maximum, puis relâchez. Si nécessaire, renouvelez l'opération en débit réduit.
• Caractéristiques des injecteurs selon le gaz :

	Butane G 3028 mbar	Propane G 3137 mbar	Gaz naturel G 2018 mbar	Gaz naturel G 2525 mbar	Air propagated Air butané G 130
BRULEUR RAPIDE MIJOTOP ARRIERE DROIT
Repère marqué sur l'injecteur	82	82	120	120	213
Débit calorifique/PCS (kW)	2,5	2,5	2,5	2,5	2,5
Débit horsaire (g/h)	182	178
Débit horsaire à 15°C sous 760 mm Hg (l/h)			238	277	350
BRULEUR RAPIDE AVANT GAUCHE
Repère marqué sur l'injecteur	87	87	126	126	230
Débit calorifique/PCS (kW)	2,9	2,9	2,9	2,9	2,9
Débit horsaire (g/h)	211	207
Débit horsaire à 15°C sous 760 mm Hg (l/h)			276	321	406
BRULEUR SEMI-RAPIDE
Repère marqué sur l'injecteur	65	65	98	98	168
Débit calorifique/PCS (kW)	1,65	1,65	1,65	1,65	1,65
Débit horsaire (g/h)	120	118
Débit horsaire à 15°C sous 760 mm Hg (l/h)			157	183	231
DEBIT MAXIMUM
3 + 1 g/h /m	513	503	671	781	987

• Par mesure de sécurité, après usage, n'omettez pas de fermer le robinet de commande générale du gaz distribué ou le robinet de la bouteille de gaz butane.

Pour tout autre renseignement concernant votre appareil, consultez le GUIDE PRATIQUE qui lui est joint. Au commencement, vous trouverez les points suivants:

• INSTALLATION
• UTILISATION - ENTRETIEN

Cet appareil est conforme à l'Arrêté du 16 août 1989, relatif à la limitation des perturbations radiélectriques (Directive n° 76.889 modifiée par la Directive CEE n° 87.308).

PLAQUE Electrique

À la première utilisation, laissez chauffer la plaque à vide, à l'allure maximale pendant 3 minutes pour durcir son revêtement.

• La plaque rapide (point rouge au centre) est commandée par une manette à 6 positions. La position 0 correspond également à l'arrêt de la plaque. Les différentes allures de la plaque correspondent approximativement aux utilisations ci-dessous:

0	1 - 2	2 - 3 - 4	3 - 4 - 5	4 - 5	6
ARRET	TENUES AU CHAUD	MIJOTAGES	MOYEN	FORT	VIF
	Mise en attente Plats préts à servir Mijotages doux	Béchanal Belgênts Ragoûts Légumes secs Riz au lait Mijotages moyens Réchauffage	Pâtes Pommes de terre à l'eau Potages Confiture Ebulition à petits bouillons	Escalopes Croquettes Légumes frais Potages Fritures de surgelés Pommes de terre sautées	Côtes d'agneau Grillades Omelettes Steacks Ebulition du lait

Service apres-vente:

Pour tout problème nécessitant une intervention du service après-vente, la communication du type et du numéro de série de votre appareil sera nécessaire. Vous trouvez ces informations sur la plaque signalétique située sous le caisson à l'avant de l'appareil.

Recopiez-les ci-dessous.

Lors d'une intervention d'entretien, demandez à votre distributeur que seules des pièces détachées d'origine soient utilisées.

c'est également

une gamme complète d'appareils électroménagers;

• lave-linge (4 ou 5 kg) - séche-linge - lave-vaiselle
• réfrigerateurs - congélateurs
• DUO, DUO-FROID, DUO MAGIC cuisinières • micro-ondes

Renseignez-vous par Minitel

les descriptions et caractéristiques figurant sur ce document sont données à titre d'information et non d'engagement. En 18, sociaux de la qualité de notre production, nous ne serons pas le trol d'effeture sans paliel saus modalisation ou amélioration. Tous droits de reproduction, d'adaptation et d'incorporation réservés pour tous pays.

87X0544-9954-4213-06/92(7A)

SURMELEC Société anonyme au capital de 58.107.000 F
