Type de produit	Machine à laminer
Marque	GBC
Modèle	Fusion 3100L
Utilisation	Bureautique / professionnel
Technologie de laminage	Thermique (pochette)
Format de laminage maximum	310 mm (A3)
Épaisseur de pochette maximale	250 microns (2 x 125)
Température réglable	80 - 140 °C
Vitesse de laminage	30 cm/min
Temps de préchauffage	3 minutes
Nombre de rouleaux	2
Fonction marche arrière	Oui (débourrage)
Laminage à froid	Oui
Arrêt automatique	Oui (surchauffe/bourrage)
Voyants lumineux	Prêt, Alimentation
Dimensions (L x l x h)	500 x 200 x 100 mm
Poids	5 kg
Alimentation	220-240 V, 50 Hz, 1.5 A
Consommation énergétique	300 W
Niveau sonore	< 65 dB
Accessoires inclus	Guide de démarrage rapide, câble d'alimentation, feuille de nettoyage
Entretien	Nettoyer les rouleaux avec un chiffon doux ou une feuille de nettoyage
Sécurité	Arrêt automatique en cas de surchauffe, protection contre les bourrages
Garantie	2 ans
Certifications	CE, RoHS

FOIRE AUX QUESTIONS - Fusion 3100L GBC

Comment utiliser le laminage à froid sur la Fusion 3100L ?

Pour le laminage à froid, assurez-vous que la machine est éteinte et débranchée. Insérez le document dans une pochette de laminage à froid. Allumez la machine et sélectionnez le mode froid (généralement un réglage de température basse). Passez la pochette dans la machine. Le rouleau adhésif appliquera la pression sans chaleur.

Quelle est l'épaisseur maximale de pochette recommandée ?

L'épaisseur maximale de la pochette est de 250 microns (soit deux feuilles de 125 microns chacune). Utiliser des pochettes plus épaisses pourrait endommager la machine.

Que faire si la machine ne chauffe pas ?

Vérifiez que la machine est branchée et allumée. Attendez le temps de préchauffage (environ 3 minutes). Si le voyant 'Prêt' ne s'allume pas, vérifiez le fusible ou contactez le support technique. N'utilisez jamais la machine sans que le voyant soit allumé.

Comment nettoyer les rouleaux de la laminatrice ?

Utilisez une feuille de nettoyage spéciale pour laminatrice. Passez-la dans la machine à chaud (température moyenne) pour retirer les résidus d'adhésif. Vous pouvez aussi nettoyer délicatement avec un chiffon doux légèrement humide, mais sans solvant.

Puis-je laminer des photos ?

Oui, mais utilisez des pochettes adaptées aux photos (avec protection UV de préférence). Évitez les pochettes trop épaisses. Pour les photos de petit format, centrez-les bien dans la pochette pour éviter les bourrages.

La machine fait un bruit anormal, que faire ?

Éteignez immédiatement la machine. Vérifiez qu'il n'y a pas de bourrage papier ou de corps étranger. Nettoyez les rouleaux. Si le bruit persiste, contactez le service après-vente. Le niveau sonore normal est inférieur à 65 dB.

Quel type de pochette utiliser ?

Utilisez des pochettes de laminage thermique standard de format A3 ou inférieur, d'une épaisseur totale de 250 microns maximum. Les pochettes doivent être adaptées à la température réglable (80-140°C). Ne pas utiliser de pochettes auto-adhésives à froid en mode chaud.

Comment éviter les bourrages papier ?

Assurez-vous que le document est bien centré dans la pochette et que celle-ci n'est pas pliée. Utilisez une pochette adaptée à la taille du document. Ne forcez jamais la pochette dans l'entrée. Si un bourrage survient, utilisez la fonction marche arrière pour retirer la pochette.

La machine chauffe-t-elle trop ?

La température maximale est de 140°C. Si la machine surchauffe, elle s'arrête automatiquement. Laissez-la refroidir avant de réutiliser. Vérifiez que les fentes de ventilation ne sont pas obstruées.

Où trouver des pièces détachées pour la Fusion 3100L ?

Les pièces détachées (rouleaux, fusibles, feuilles de nettoyage) sont disponibles auprès des revendeurs agréés GBC ou sur leur site web. Contactez le support client pour connaître les références exactes.

MODE D'EMPLOI Fusion 3100L GBC

manuel d'utilisation 10

la plus rapide à la ligne d'arrivée!

Merci d'avoir choisi une machine à plastifier Fusion™ 3100L Swingline GBC qui offre une plastification de qualité Swingline GBC rapidement et simplement.

Pour de meilleurs résultats de plastification et de performance, utilisez seulement des pochettes de marque Swingline GBC.

Veuillez lire et suivre le mode d'emploi ci-dessous.

consignes de sécurité

Votre sécurité et celle des autres sont importantes pour ACCO® Brands. Dans ce manuel d'instructions et sur le produit se trouvent d'importants messages de sécurité. Veuillez lire attentivement ces messages.

Le symbole d'alerte de sécurité précède chaque message de sécurité dans ce manuel d'instructions.

Ce symbole indique un danger potentiel pour la sécurité personnelle qui pourrait vous blesser ou les autres, tout comme causer des dommages au produit ou à la propriété.

points à noter

- Utilisez cette machine seulement pour l'usage prévu de plastification de documents

- Ne pas plastifier une pochette vide

- L'appareil doit être branché à une tension d'alimentation correspondant à la puissance électrique indiquée sur l'appareil.

- N'utilisez pas de pochette de transport avec cette machine.

- Avant d'alimenter une nouvelle pochette, vérifiez qu'il ne reste aucune autre pochette dans l'appareil

- Nettoyez les rouleaux sur une base régulière

- Les machines à plastifier Fusion 3100L Swingline GBC utilisent des pochettes de format maximal de 11 12 x 17 12 "

- La fonction active d'antiblocage peut ne pas détecter un blocage de petit article

- À défaut de se conformer, l'appareil risque de s'endommager et d'invalider la garantie.

service

Ne tentez jamais de réparer vous-même la machine à plastifier. Débranchez l'appareil et communiquez avec technicien de service autorisé Swingline GBC.

spécifications

Puissance électrique 120V	AC / 60 Hz / 12,4 A / 1480 W
Dimensions de l'appareil	19,72 x 5,91 x 4,17" (501 x 150 x 106 mm)
Poids de l'appareil 5,44 lbs	(2,47 kg)
Largeur maximale de la pochette	12,0" (303 mm)

Épaisseur maximale de la pochette	7 mil (175 mic)
Épaisseur maximale à insérer	1,0 mm
Temps de réchauffement Environ 1 minute
Vitesse Variable	(max. 32 inches (800 mm) par minute)

Français

préparez-vous à plastifier

Installation facile

1 Retirez le plateau de sortie en plastique de la boîte et placez-le dans les deux trous à l'arrière de la machine et étendez-le (voir l'illustration). Assurez-vous qu'il y a suffisamment d'espace derrière la machine à plastifier pour retirer les documents.
2 Branchez la prise électrique dans une source d'alimentation appropriée près de la machine.
3 La machine à plastifier émettra un « bip » et de brefs clignotements sur le panneau de commande.

Contrôle tactile

4 Pour mettre la plastifieuse sous tension, tapez légèrement sur la touche d'alimentation.

NOTE : Dans les premiers temps de son utilisation, vous remarquerez une légère odeur qui disparaîtra.

5 Une croix « ✗ » orange clignote alors pendant le préchauffage de l'appareil jusqu'à l'atteinte de la bonne température, indiquée par un témoin lumineux blanc sur le panneau de commande.

NOTE : Lorsque la plastifieuse est mise sous tension, elle se règle automatiquement sur 75 microns.

6 Si le réglage, indiqué par un voyant bleu sur le panneau de commandes, n'est pas approprié à l'épaisseur de votre pochette, sélectionnez l'épaisseur de la pochette en réglant le nombre mil de votre pochette inscrit sur l'emballage. Le nouveau réglage apparaîtra en bleu sur le panneau de commandes.

Visuels et sonores alertes prêt

7 Lorsque l'appareil est prêt à être utilisé, un voyant vert près du symbole « √ » s'allume et une série de 2 « bips » se feront entendre.

NOTE : Pendant le réchauffement, le voyant orange près du « ✗ » clignotera jusqu'à ce que l'appareil soit prêt. Avec le modèle Fusion 3100L, vous ne pouvez pas insérer de pochette tant que le « √ vert est illuminé.

chargement de la pochette

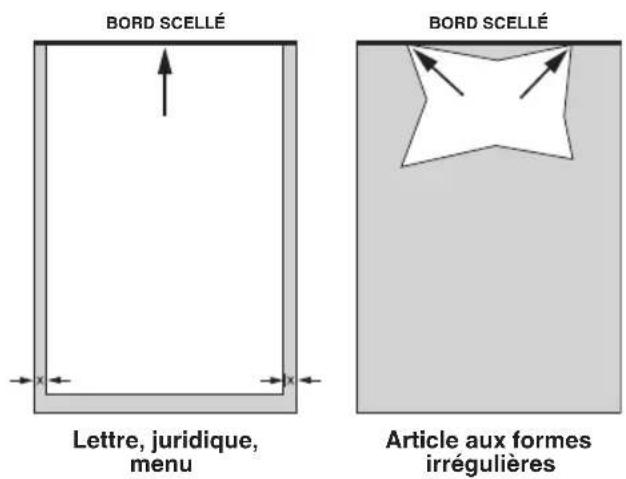

1 Placez votre article à plastifier dans la pochette de plastification. Assurez-vous qu'il est bien placé le long du côté fermé de la pochette. Ceci assure que vous aurez un produit de qualité à la sortie.

NOTE : Ne pas couper les pochettes avant la plastification

Avant de plastifier un document important ou unique, toujours faire un test avant, en passant un document similaire dans la machine.

Français

plastification

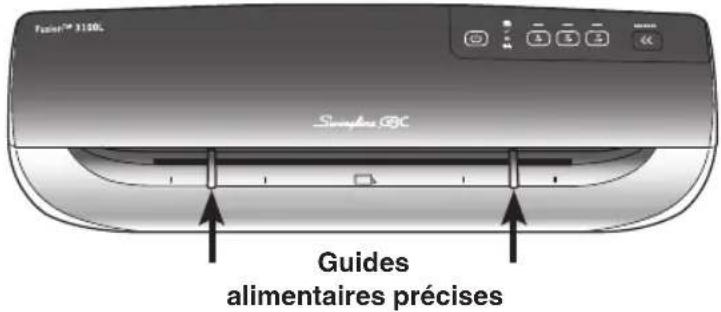

1 À l'avant de l'appareil il y a des guides réglables qui vous aident à alimenter votre pochette avec précision. Déplacez les guides selon la pochette/article à plastifier.

2 Faites entrer la partie scellée de la pochette entre les guides. La machine saisira la pochette et la guidera jusqu'à sa sortie.

REMARQUE : Ne serrez pas les butées contre la pochette

3 Dès la sortie, retirez l'article plastifié immédiatement afin d'assurer une meilleure qualité.
4 Ne serrez pas les guides contre la pochette. Déplacez les guides de façon à ce qu'ils permettent à la pochette d'entrer sans toucher les guides.
5 Lorsque la plastification est terminée, appuyez sur le bouton « power » et si nécessaire, retirez le plateau, débranchez l'appareil et rangez-le.

Retirez votre document plastifié immédiatement pour assurer la meilleure qualité et la finition

caractéristiques additionnelles

L'état d'alerte intelligente

Si une pochette est mal entrée ou coincée, une alerte sonore et le symbole de blocage rouge clignote pour avertir l'utilisateur « 8W ».

Manuel inverse

Marche arrière (indiquée par un symbole «<<»), appuyez et maintenez le bouton de marche arrière jusqu'à ce que la pochette se retire complètement de l'appareil.

Intelligente de l'alimentation hors

Pour plus de sécurité et pour des raisons écologiques, la machine à plastifier se met en mode veille automatiquement après 30 minutes d'inactivité. Vous entendrez un simple bip auparavant.

nettoyage

AVERTISSEMENT : DÉBRANCHEZ CE PRODUIT AVANT DE NETTOYER L'EXTÉRIEUR. ESSUYEZ L'EXTÉRIEUR SEULEMENT AVEC UN LINGE HUMIDE ET N'UTILISEZ PAS DE DÉTERGENTS ET DE SOLVANTS.

Régulièrement, insérez dans l'appareil une carte de nettoyage ou feuille de papier pour nettoyer les rouleaux.

Français

Garantie limitée de trois (3) ans

ACCO Brands USA, Four Corporate Drive, Lake Zurich, IL 60047-8997 (au Canada, 7381 Bramalea Road, Mississauga, ON, L5S 1C4; et au Mexique, ACCO Mexicana, S.A. de C.V. Av. Circuito Industrial Norte #6 Parque Industrial Lerma 52000, Lerma Edo. De México) (chacun, respectivement « ACCO Brands ») garantit à l'acheteur initial de ce produit ACCO Brands qu'il est exempt de défaut de fabrication et matériel dans des conditions d'utilisation et d'entretien normales pour une période 3 ans à partir de la date d'achat du produit.

Les obligations d'ACCO Brands sous cette garantie se limitent au remplacement ou à la réparation, au choix d'ACCO Brands, de toute pièce sous garantie trouvée défectueuse par ACCO Brands, sans frais de matériau ou de main-d'œuvre. Le cas échéant, ACCO Brands, à son choix, remplacera le produit défectueux par un produit identique ou équivalent pouvant contenir des pièces remises à neuf. Cette garantie sera annulée:

(i) en cas d'utilisation du produit à mauvais escient,
(ii) en cas de dommage causé au produit par négligence ou accident, ou
(iii) en cas de modification du produit par des agents n'appartenant pas au personnel d'ACCO Brands ou n'étant pas des agents autorisés par ACCO Brands.

Pour procéder à une demande de garantie, veuillez composer le 1-800-541-0094 aux É.U./1-800-268-3447 au Canada/1-800-759-6825 au Mexique ou visitez le HYPERLINK "http://www.gbc.com" www.gbc.com.

DANS LA MESURE AUTORISÉE PAR LA LOI APPLICABLE, CETTE GARANTIE REMPLACE TOUTE AUTRE GARANTIE EXPRESSE. LES REPRÉSENTATIONS OU LES PROMESSES QUI NE SONT PAS EN ACCORD AVEC CETTE GARANTIE, OU QUI SONT EN SUPPLÉMENT À CETTE GARANTIE, NE SONT PAS AUTORISÉES ET N'ENGAGENT PAS ACCO BRANDS. DANS LA MESURE AUTORISÉE PAR LES LOIS APPLICABLES, TOUTE GARANTIE IMPLICITE (SI APPLICABLE) EST LIMITÉE EN DURÉE À LA DURÉE DE CETTE GARANTIE. COMME CERTAINS ÉTATS ET JURIDICTIONS NE PERMETTENT PAS DE LIMITER LA DURÉE DES GARANTIES IMPLICITES, LA LIMITATION CIDESSUS PEUT NE PAS S'APPLIQUER À VOTRE CAS. DANS LA MESURE AUTORISÉE PAR LA LOI APPLICABLE, EN AUCUN CAS ACCO BRANDS NE POURRA ÊTRE TENUE POUR RESPONSABLE POUR DES DOMMAGES SPÉCIAUX, ACCESSOIRES, PUNITIFS, EXEMPLAIRES, CONSÉQUENTIELS OU SIMILAIRES, QU'ILS SOIENT OU NON PRÉVISIBLES. COMME CERTAINS ÉTATS OU JURIDICTIONS NE PERMETTENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES SPÉCIAUX, ACCESSOIRES, PUNITIFS, EXEMPLAIRES, CONSÉQUENTIELS OU SIMILAIRES, L'EXCLUSION OU LA LIMITATION CI-DESSUS PEUT NE PAS S'APPLIQUER À VOTRE CAS.

POUR LES CONSOMMATEURS QUI BÉNÉFICIENT DE LOIS SUR LA PROTECTION DES CONSOMMATEURS OU DE RÈGLEMENTS RELEVANT DE LA JURIDICTION D'ACHAT, OU DIFFÉRENT DANS LEUR CHAMP D'APPLICATION DE RÉSIDENCE, LES AVANTAGES CONFÉRÉS PAR CETTE GARANTIE SONT AJOUTÉS À TOUS LES DROITS ET RECOURS VÉHICULÉS PAR CES LOIS ET RÈGLEMENTS DE PROTECTION DES CONSOMMATEURS.

Dans la mesure autorisée par la loi, cette garantie n'est pas transférable et elle expire automatiquement au moment où l'acheteur original revend le produit ou s'en défait d'une façon quelconque.

Cette garantie vous confère certains droits légaux spécifiques. D'autres droits, selon la législation dont vous dépendez, peuvent également exister. En outre, comme certaines jurisdictions ne permettent pas (i) l'exclusion de certaines garanties, (ii) les limitations de la durée des garanties implicites et/ou (iii) l'exclusion ou la limitation de certains types de frais et/ou de dommages, les limitations ci-dessus peuvent ne pas s'appliquer à votre cas.

AVIS FCC CLASSE B

Note : Cet équipement a été testé et s'avère être conforme aux restrictions établies pour un dispositif numérique Classe B, conformément à la section 15 de la Règlementation FCC. Ces restrictions ont été conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement produit, utilise et peut émettre une énergie radiofréquence nuisible aux communications radio et peut causer une interférence s'il n'est pas installé et utilisé conformément aux instructions. Cependant, il n'y a pas de garantie qu'une interférence ne surviendra pas dans une installation spécifique. Si cet équipement cause effectivement une interférence nuisible à la réception radio ou télévisuelle, ce qui peut être déterminé en allumant et en éteignant successivement l'équipement, il est recommandé à l'utilisateur de tenter de corriger l'interférence en prenant une ou plusieurs des mesures suivantes:

Réorienter ou déplacer l'antenne réceptrice.

Augmenter la distance entre l'équipement et le récepteur.

Brancher l'équipement sur une prise de courant sur un circuit différent de celui sur lequel le récepteur est connecté.

Pour obtenir de l'aide, s'adresser au concessionnaire ou consulter un technicien spécialisé dans les téléviseurs.

AVIS CANADA, CLASSE B

Cet appareil numérique de classe B est conforme à la norme NMB-003 du Canada.

MODIFICATIONS

Toute modification apportée à cet appareil peut entraîner l'annulation du droit accordé à l'utilisateur par la FCC et/ou par Industrie Canada de faire fonctionner cet équipement.

ACCO est une marque de commerce déposée d'ACCO Brands.

Copyright © 2017 ACCO Brands. Tous droits réservés.

Numéro Mai 2017

Fusion est une marque de commerce déposée d'ACCO Brands.

adresse de service

ACCO Brands Inc.

101 Bolton Ave 9E

Booneville, MS

38829

USA

Tel. [phone]

www.acco.com
