MODE D'EMPLOI VOS 32/F KATHREIN

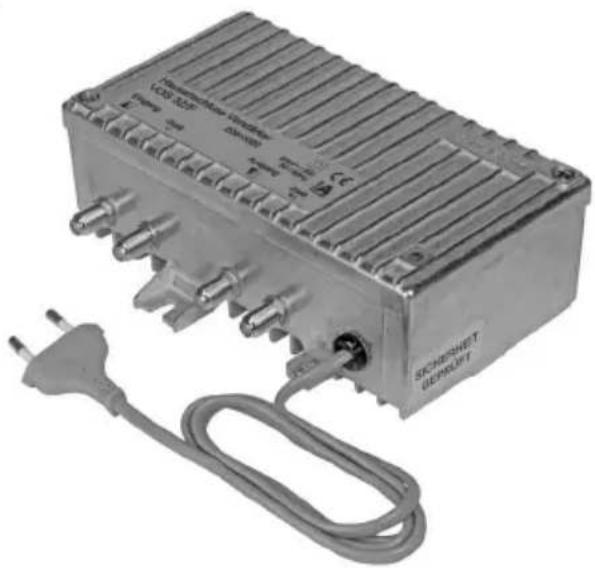

Amplifi cateur de raccordement domestique
- Amplifi cateur de raccordement domestique pour réseaux HFC modernes
- Bloc d'alimentation intégré
- Boîtier moulé avec raccordements F
● LED comme affi chage de fonctionnement - Gain commutable par atténuation inter-étages avec straps enfi chables (à la livraison : Atténuation inter-étages activée)
- Les niveaux de service s'appliquent également quand l'atténuation inter-étages est active
- Correcteur inter-étages (6 dB) activable avec straps enfi chables (préaccentuation)
- Retour en option, pouvant être équipé de manière individuelle :
5-30 MHz avec VGR 28/30
5-65 MHz avec VGR 28/65
(A la livraison : sans amplifi cateur retour, avec ponts 0) - Régulateur d'amortissement réglable, intégré de manière fixe et correcteur réglable
- Prise de contrôle à la sortie -20 dB (avec coupleur directionnel)
- Prise de contrôle à l'entrée -20 dB (activable par strap enfichable) pour réguler le niveau du retour
- Conforme à : EN 60728-11, EN 50083-2 et EN 60065
- Pour montage en intérieur

L'amplificateur est conforme aux spécifications de la directive CEM 2004/108/CEE et de la directive sur les basses tensions 2006/95/CEE en vigueur au moment de la livraison.

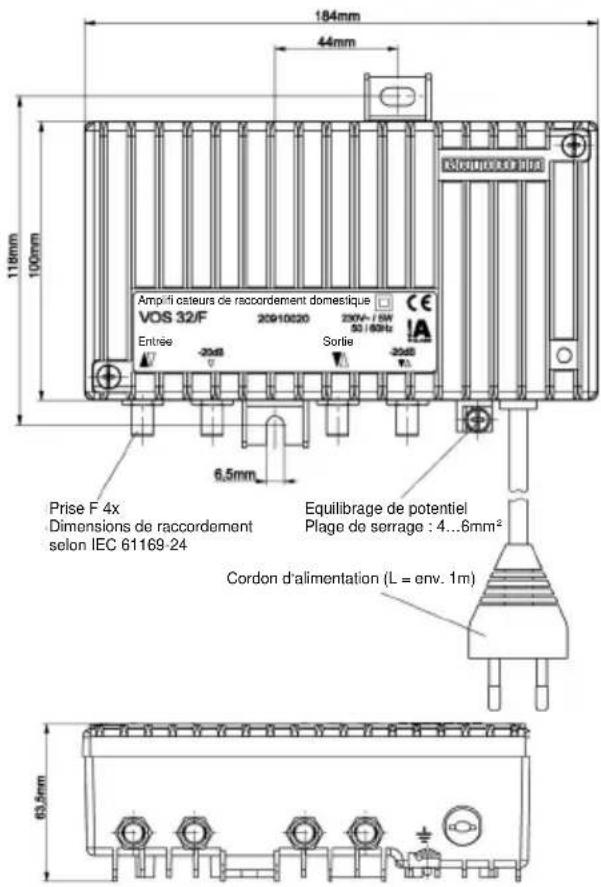

Dimensions et montage
Montage uniquement par un personnel autorisé.
Lors du montage, toujours débrancher la fiche secteur. Respecter les prescriptions de sécurité suivant EN 60728-11 et EN 60065 !

Montage admissible
Attention!
Ne pas monter sur des matériaux facilement infl ammables !

a) Distances par rapport aux zones de limitation : ≥ 150 mm
b) Distances par rapport aux zones de limitation : ≥ 50 mm
Caractéristiques techniques
| Type VOS 32/F VOS 40/F | |||
| Référence 20910020 | 20910012 | ||
| Voie aller | |||
| Plage de fréquence MHz 47 (85)-862 47 (85)-862 | |||
| Gain (commutable) dB 26/32 34/40 | |||
| Ondulation d'amplitude dB ± 1,5 ± 1,5 | |||
| Plage de réglage régulateur d'atténuation dB 0-20 | 0-20 | ||
| Plage de réglage correcteur | dB | 0-20 | 0-20 |
| Plage de réglage atténuation inter-étages (commutable par strap enfichable) | dB | 0/6 | 0/6 |
| Plage de réglage correcteur inter-étages (commutable par strap enfichable) | dB | 0/6 | 0/6 |
| Niveau de service maximal 1) (60 dB CTB/CSO) - plat - avec préaccentuation 6 dB inter-étages | dBμV dBμV | 100/100 102/102 | 104/110 107/1103) |
| Niveau de service recommandé 1) (66 dB CTB/66 dB CSO) - plat - avec préaccentuation 6 dB inter-étages | dBμV dBμV | - - | - 105/1053) |
| Facteur de bruit (atténuation inter-étages 6/0 dB) | dB | 7/6 | 7/6 |
| Nombre de sorties | 1 | 1 | |
| Voie de retour | |||
| Données voir VGR 28/xx | Données voir VGR 28/xx | ||
| Généralités | |||
| Impédance entrée/sortie | Ω | 75 | 75 |
| Atténuation de réflexion entrée/sortie 2) | dB | 14 | 14 |
| Connexions HF | Connecteur F | Connecteur F | |
| Prise de contrôle sortie avec coupleur directionnel (5-862 MHz) | dB | -20 | -20 |
| Prise de contrôle sortie voie de retour (5-65 MHz) dB | -20 | -20 | |
| Tension nominale d'entrée | VCA | 230 | 230 |
| Puissance absorbée (sans/avec amplificateur retour) | W | 4/5 | 6/7 |
| Témoin de fonctionnement | LED verte LED verte | ||
| Classe de protection | II | II | |
| Degré de protection (selon EN 60529) | IP 50 | IP 50 | |
| Plage de température | °C | -20 à +55 | -20 à +55 |
| Dimensions | mm | 184 x 134 x 63 | 184 x 134 x 63 |
| Unité d'emballage/poids | u./kg | 1 (10)/1,7 | 1 (10)/1,4 |
1) Suivant EN 60728-3 ; grille CENELEC (42 porteuses) ; niveaux valables également avec l'atténuation inter-étages activée
2) Suivant EN 60728-3 (catégorie C) ; à partir de 40 MHz => 14 dB -1,5 dB/octave, mais 10 dB
31 A partir du numéro de série G1B38xxxxxx
Mesures essentielles de sécurité

Attention!
La tension d'alimentation de l'amplificateur est de 230 V (CA) et peut être mortelle en cas de contact direct !
- Ne pas toucher les pièces sous tension létale
- La fiche secteur doit pouvoir être utilisée sans difficulté pour débrancher l'amplificateur, c'est à dire que la prise secteur doit être proche de l'amplificateur et facilement accessible
- L'installation et la désinstallation de l'amplificateur peuvent uniquement être effectuées lorsqu'il est hors tension
- L'amplificateur ne peut pas être utilisé sans le capot installé de série du bloc d'alimentation

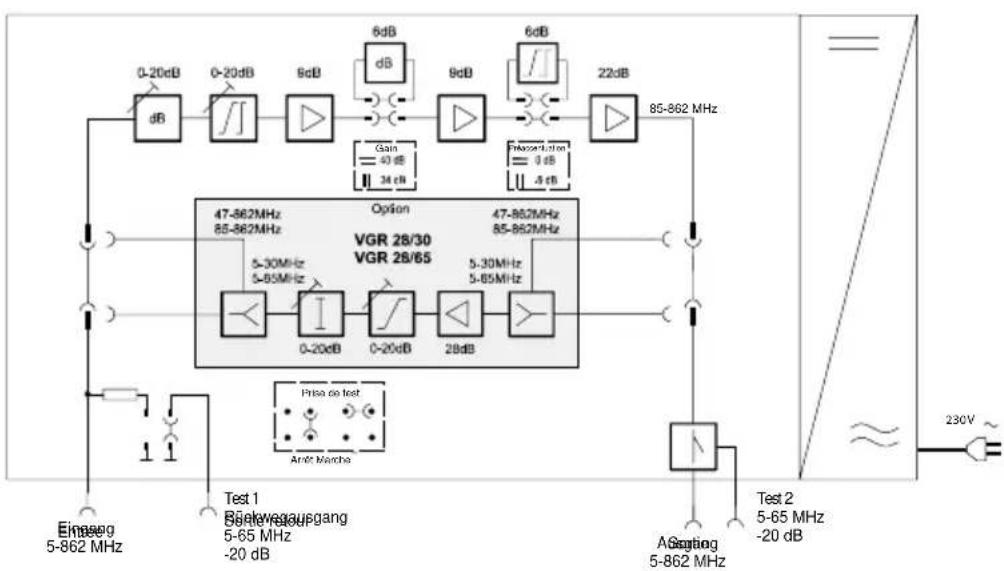

Schéma fonctionnel : VOS 40/F
Gain pour VOS 32/F :
=32 dB
26 dB
Exemple d'application
Réseau de distribution domestique standard pour 24 raccordements dans une structure centrale en étoile avec prises modem.
VOS 32/F Eléments de commande et module enfi chable

Amplifi cateur retour
VGR 28/30 20910008
VGR 28/65 20910009
- Convenant pour le amplifi cateurs de raccordement domestique VOS 32/F (non fournie avec VOS 32/F et VOS 40/F)
- Correcteur réglable et régulateur d'atténuation réglable (à la livraison : atténuation max.) en sortie

| Type VGR 28/30 VGR 28/65 | |||
| Référence 20910008 | 20910009 | ||
| Plage de fréquence MHz 5-30 5-65 | |||
| Gain dB 28 | |||
| Plage de réglage régulateur d'atténuation (sortie de l'amplificateur) | dB | 0-20 | |
| Plage de réglage correcteur (sortie de l'amplificateur) | dB | 0-20 | |
| Intensité du niveau d'entrée (CINR : 55 dB)1) | dBμV/Hz | -6 | |
| Plage dynamique (intensité du niveau d'entrée) | dB 19 | ||
| Niveau de sortie max. 60 dB IM2/IM3 | dBμV | 112/118 | |
| Facteur de bruit | dB | 5 | |
| Dimensions (l x h x p) | mm | 130 x 17 x 38 | |
| Unité d'emballage/poids | u./kg | 1 (10)/0,08 | |
11 Suivant EN 60728-3 (point 4.7)
CINR (rapport intermodulation-bruit)
Remarque :
Le graphique a pour seul but de permettre une meilleure compréhension des termes « intensité du niveau d'entrée » et « plage dynamique ». Il ne saurait servir à la détermination de données électriques. Voir également EN 60728-3 (point 4.7).


Les appareils électroniques ne font pas partie des déchets domestiques et doivent à ce titre, conformément au règlement 2002/96/CEE DU PARLEMENT EUROPEEN ET DU CONSEIL du 27 janvier 2003 portant sur les déchets d'équipements électriques et électroniques, être éliminés comme il se doit. Veuillez remettre cet appareil, lorsqu'il sera hors d'usage, à un point de collecte offi ciel spécialement prévu à cet effet.
