Type de produit	Détecteur de gaz
Marque	Gewiss
Modèle	GW20867
Dimensions (L x l x H)	100 x 80 x 30 mm
Poids	150 g
Alimentation	230 V AC
Consommation	< 1 W
Type de gaz détecté	Gaz naturel (méthane) et GPL (propane)
Seuil d'alarme	10 % LIE (Limite Inférieure d'Explosivité)
Signal d'alarme	Avertisseur sonore ≥ 85 dB et voyant lumineux rouge
Auto-test	Oui, test hebdomadaire automatique
Fonction muet	Bouton de silence temporaire
Indice de protection	IP30
Température de fonctionnement	-10 °C à +40 °C
Humidité de fonctionnement	10 % à 90 % HR
Installation	Fixation murale, hauteur recommandée selon le gaz
Garantie	2 ans
Normes	CE, EN 50194
Entretien et nettoyage	Nettoyer avec un chiffon doux, ne pas utiliser de solvants
Test mensuel	Appuyer sur le bouton test pour vérifier l'alarme
Sécurité	Installation par un professionnel agréé recommandée
Pièces détachées	Non réparable, remplacer l'appareil en fin de vie

FOIRE AUX QUESTIONS - GW20867 Gewiss

Où installer le détecteur de gaz GW20867 ?

Installez le détecteur à au moins 1,5 m du sol pour le gaz naturel (méthane), près du plafond. Pour le GPL (propane), installez-le près du sol, car ces gaz sont plus lourds. Évitez les zones de courant d'air ou humides.

Comment tester le détecteur de gaz ?

Appuyez sur le bouton 'Test' situé à l'avant. L'alarme doit retentir et le voyant rouge clignoter. Si ce n'est pas le cas, vérifiez l'alimentation ou remplacez l'appareil.

Que faire si le détecteur de gaz sonne ?

Ne pas allumer de flamme ni actionner d'interrupteur. Ouvrez les portes et fenêtres, quittez les lieux et appelez les secours. Ne réintégrez le local qu'après avis d'un professionnel.

Le détecteur émet des bips intermittents, que signifie-t-il ?

Un bip toutes les 30 secondes indique une batterie faible ou un défaut. Vérifiez l'alimentation secteur. Si le problème persiste, remplacez le détecteur.

Comment nettoyer le détecteur de gaz ?

Utilisez un chiffon doux légèrement humide pour essuyer la surface. N'utilisez jamais de solvants, d'alcool ou de produits abrasifs. Ne pulvérisez pas de produit directement sur l'appareil.

Quelle est la durée de vie du détecteur de gaz ?

La durée de vie est d'environ 5 ans. Passé ce délai, remplacez l'appareil pour garantir une détection fiable. Une date de péremption est indiquée sur l'étiquette.

Peut-on peindre le détecteur de gaz ?

Non, ne pas peindre le détecteur. La peinture peut obstruer les capteurs et empêcher le fonctionnement correct de l'appareil.

Le détecteur fonctionne-t-il sur batterie ?

Le GW20867 est un détecteur filaire alimenté en 230 V AC. Il ne fonctionne pas sur batterie. En cas de coupure de courant, il est inactif. Prévoyez un détecteur avec batterie de secours si nécessaire.

Comment commander un détecteur de gaz GW20867 ?

Il est disponible chez les revendeurs de matériel électrique ou en ligne. Vérifiez les revendeurs agréés Gewiss. Le prix indicatif est d'environ 40 à 60 euros.

Y a-t-il une application pour surveiller le détecteur ?

Non, ce modèle n'est pas connecté. Il s'agit d'un détecteur autonome avec alarme sonore et visuelle. Pour une surveillance à distance, choisissez un modèle connecté Gewiss compatible.

MODE D'EMPLOI GW20867 Gewiss

Détecteur du gaz méthane (CH4)

ATTENTION - IMPORTANT

• Nos félicitations! Vous avez choisi des produits Gewiss.
  Les produits Gewiss sont construits avec un très grand soin dans les détails et en employant exclusivement des matériaux de première qualité. Les produits Gewiss vous garantiront dans le temps des prestations optimales.
• L'installateur est prié de remettre à l'utilisateur final cette notice dûment remplie, en l'invitant à prendre connaissance de son contenu.
• Lire attentivement les instructions suivantes car elles fourniront d'importantes informations sur les modalités de fonctionnement, d'installation, de maintenance et d'entretien général et pour la mise hors service du détecteur à la fin de la période de fonctionnement garantie par le constructeur.
• Le constructeur décline toute responsabilité en cas de dommages aux personnes, animaux ou choses provoqués par des utilisations du détecteur ne correspondant pas à celles qui sont indiquées dans les instructions ci-dessous.
• Le constructeur décline toute responsabilité en cas de vente du produit en confections non originales. S'assurer de l'intégrité du produit dès qu'on le retire de son emballage.
• Au moment de l'installation et chaque fois que l'on intervient sur les connexions, s'assurer que la tension secteur a bien été coupée.
• Cet appareil ne fonctionne qu'en présence de tension secteur. En cas de manque de tension secteur ou au moment de l'installation un dispositif retarde d'environ 1 minute le fonctionnement du détecteur afin de permettre la stabilisation des composants électroniques (voir fonctionnement page 40).
• Le capteur atteint son plein régime après 10 jours d'alimentation.
• S'assurer que le détecteur soit bien adapté au gaz dont il doit relever la présence.
• Avant de se connecter, vérifier si les données du détecteur correspondent bien à celles du réseau de distribution.
• Raccorder le détecteur selon les indications des schémas de la page 37.
• Les produits du programme System-Playbus doivent être installés conformément aux exigences de la norme HD 384 - IEC 364 pour les appareils à usage domestique et similaires, dans des milieux non poussiéreux et ne demandant pas une protection spéciale contre la pénétration de l'eau.
• En cas de défaut et/ou de mauvais fonctionnement, interventions spéciales et mise hors service (voir page 41) s'adresser à un technicien autorisé ou bien contacter le SAT, service assistance technique GEWISS.

INDEX

GENERALITES

- Fonctions 32

• Caractéristiques techniques .... 33
• Logique applicative 34
• Description des bornes.... 36
• Schémas de connexion 37
• Montage 38

INSTRUCTIONS POUR L'EMPLOI

• Description des commandes 39
• Fonctionnement 40
• Test de fonctionnement.... 42
• Prescriptions pour un emploi correct.... 42

Fonctions

Les détecteurs électroniques de gaz de la série System-Playbus pour application domestique permettent:

• de relever la présence de gaz combustible.
• d'actionner, grâce à un relais interne, une électrovalve à réarmement manuel pour intercepter le débit du gaz à la source.
• de signaler l'alarme au moyen d'un avertisseur acoustique et lumineux.

INSTRUCTIONS POUR L'INSTALLATION

Caracteristiques techniques

Détecteur de gaz avec capteur* à semi-conducteur au dioxyde d'étain.

Signalisation d'alarme acoustique/lumineuse.

• Alimentation 12V ac/dc +10/-15%
• Puissance absorbée 2VA
- Seuil d'alarme 9% LIE (limite inférieure d'explosivité) Isobutane
- Alarme acoustique avertisseur sonore piézoélectrique pour alarme 85dB 1 m
- Sortie relais un contact en commutation 1 NO/NF, 10A (NO) / 3A (NF) - 250V ac
• Température en exercice de +5°C à +40°C
• Humidité relative ambiante +30÷90% sans condensat
• Fixation à encastrement sur support System-Playbus
- Dimensions 2 modules System-Playbus
- Le détecteur installé a une durée de vie de 5 ans à partir du moment où il est alimenté.

REFERENCES AUX NORMES

• EN 50081-1; EN 50082-1; CEI 216-8

* Il atteint son plein régime après 10 jours d'alimentation.

INSTRUCTIONS POUR L'INSTALLATION

Logique d'application

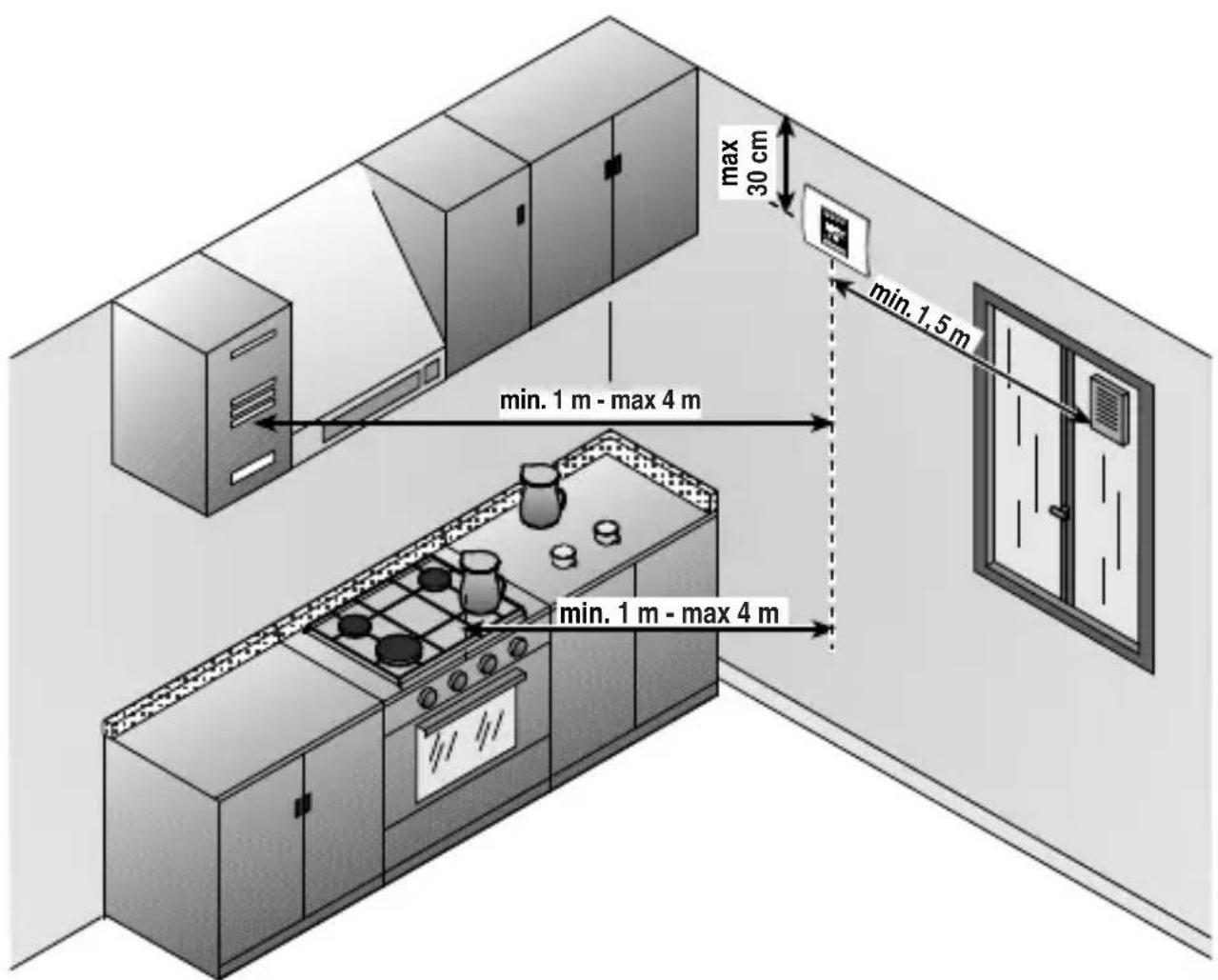

CONSEILS SUR LE POSITIONNEMENT

Installer les détecteurs de gaz Méthane (CH₄) à 30 cm max. du plafond et à une distance de 1 à 4 mètres des appareils à gaz.

Logique d'application

Attention ! Ne pas installer les détecteurs à proximité d'appareils de cuisson, d'éviers, de prises d'air, de dispositifs de chauffage et de climatisation, de fenêtres, de dispositifs d'aération et partout où les conditions ambiantes pourraient compromettre leur bon fonctionnement.

L'INSTALLATION DU DETECTEUR DE GAZ NE DISPENSE EN AUCUN CAS DU RESPECT DE TOUTES LES REGLES CONCERNANT LES CARACTERISTIQUES, L'INSTALLATION ET L'UTILISATION DES APPAREILS A GAZ, LA VENTILATION DES LOCAUX ET LE TRAITEMENT DES PRODUITS DE LA COMBUSTION PRESCRITES PAR LES NORMES UNI METTANT A EXECUTION L'ART. 3 DE LA LOI 1083/71 ET PAR LES DISPOSITIONS LÉGALES EN VIGUEUR DANS LE PAYS EN QUESTION.

INSTRUCTIONS POUR L'INSTALLATION

Description des bornes

Le détecteur peut être branché au réseau 230V - 50 Hz (sur demande) au moyen du module d'alimentation 230V c.a. - 12V c.c. (GW 20 866 - GW 21 866 - GW 30 518).

Contact libre de potentiel à utiliser pour interrompre le flux du gaz à travers une électrovalve à réenclenchement manuel (NO ou NF)

Contact NO supplémentaire pour fonction de signalisation locale et/ou à distance.

L'installation et le raccordement électrique des dispositifs et des appareillages doivent être effectés par des personnes qualifiées et conformément aux normes et aux lois en vigueur. Le constructeur décline toute responsabilité face à l'utilisation de produits devant respecter des normes particulières sur l'environnement et/ou sur l'installation, qui sont et restent de la compétence de l'installateur et exclusivement à sa charge. Les exemples qu'offre la présente documentation sont des exemples de principe ; pour les opérations de raccordement, respecter scrupuleusement les lois et les normes en vigueur.

Attention : Avant d'effectuer l'installation du produit, couper la tension de réseau.

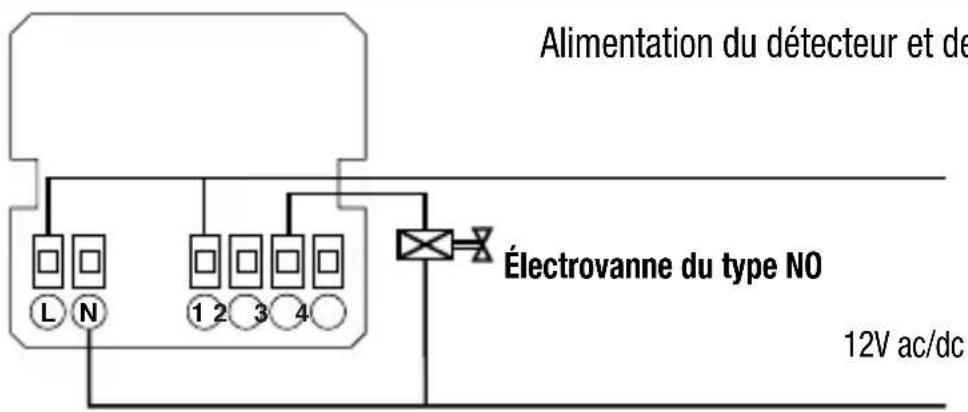

Schemas de connexion

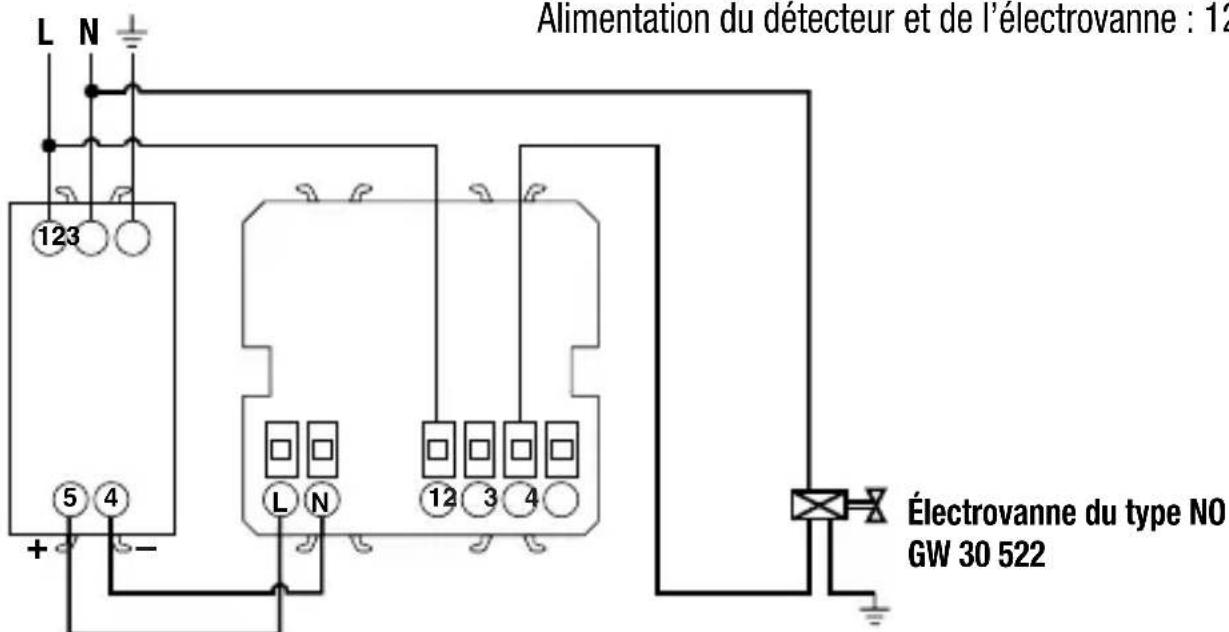

Alimentation du détecteur et de l'électrovanne : 12V

Alimentation du détecteur et de l'électrovanne : 12V

12V dc

INSTRUCTIONS POUR L'INSTALLATION

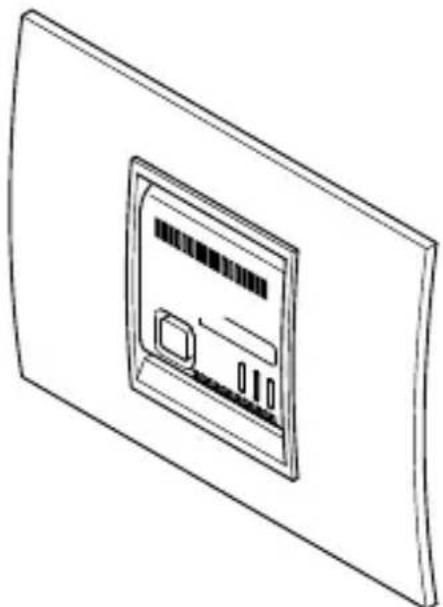

Montage

Quand l'installation est terminée, l'installateur devra prendre soin d'appliquer l'étiquette préimprimée contenue dans la confection sur le détecteur comme l'indique la figure; cette étiquette indique la date recommandée pour remplacer le détecteur.

Le détecteur installé a une durée de vie de 5 ans à partir du moment où il est alimenté.

2007
2008
2009
2010
2011
2012
2013
2014
2015
2016
2017

Description des commandes

LÉGENDE

Del allumée fixe

Del éteinte

clignotante

Fonctionnement

Lors de sa première activation, le détecteur exécute une phase d'initialisation de la durée d'environ 60 secondes au cours de laquelle il n'est pas opérationnel.

Une fois la phase d'initialisation terminée, le détecteur est prêt pour le fonctionnement normal.

En cas de panne du capteur du détecteur, la LED verte et la LED jaune restent allumées de manière fixe.

Fonctionnement

Dispositif en état d'alarme.

Instantanément, quand le seuil d'alarme est dépassé, les LEDs verte et rouge s'allument et l'avertisseur acoustique est activé. Après 20 secondes, le relais effectue la commutation (commande électrovanne).

Quand l'alarme a cessé, le détecteur retourne automatiquement à l'état de fonctionnement normal.

ATTENTION: en cas d'alarme:

1) Eteindre toutes les flammes libres.
2) Fermer le robinet du compteur à gaz.
3) Ne pas allumer ni éteindre les lumières; ne pas mettre en route des appareils ou des dispositifs alimentés électriquement.
4) Ouvrir les portes et les fenêtres pour augmenter l'aération du local.

Si l'alarme cesse il faudra trouver la cause de son déclenchement et prendre les dispositions nécessaires.

Si l'alarme continue et s'il est impossible de trouver la cause de la présence de gaz et de l'éliminer, abandonner l'immeuble et du dehors alerter le service d'urgence.

ATTENTION : il est possible que l'on sente une odeur de gaz avant même que l'appareil ne donne l'alarme.

Test de fonctionnement

Quand on appuie sur le bouton de Test, l'avertisseur est activé (LEDs rouge et verte allumées de manière fixe).

Quand on maintient le bouton de Test appuyé pendant plus de 20", on obtient également la commutation du relais (avertisseur activé, LEDs verte et rouge allumées de manière fixe).

Prescriptions pour un emploi correct

• Ne pas s'approcher du détecteur de gaz avec des chiffons trempés de : Alcool, Acétone, Ammoniaque, Eau de Javel et Solvants.
• N'utiliser aucun type de spray à proximité du détecteur de gaz.
• Ne pas utiliser de briquets ou de bouteilles de gaz dont le robinet est ouvert dans les voisinages du détecteur de gaz.
• Les vapeurs de cuisine et la poussière polluante peuvent avec le temps altérer les prestations du capteur.
• Ne jamais ouvrir ni trafiquer l'appareil : danger de décharge électrique et de défauts de fonctionnement.
• Pour nettoyer l'appareil n'utiliser qu'un chiffon légèrement humide.
