MANUALE UTENTE GW20867 Gewiss

ATTENZIONE - IMPORTANTE

• Ci congratuliamo con Lei per la scelta di prodotti Gewiss. I prodotti Gewiss sono costruiti con attente cure dei dettagli impiegando solo materiali di qualità elevata. I prodotti Gewiss le garantiranno nel tempo prestazioni ottimali.
• L'installatore è pregato di consegnare questo libretto debitamente compilato all'utilizzatore finale invitandolo a prendere conoscenza di quanto contenuto.
• Leggere attentamente le seguenti istruzioni in quanto forniscono importanti informazioni sulle modalità di funzionamento, di installazione, di manutenzione ordinaria e straordinaria e per la messa fuori servizio del rivelatore allo scadere del periodo di funzionamento garantito dal costruttore.
• Il costruttore non è responsabile di danni a persone, animali o cose provocati da usi del rivelatore diversi da quelli indicati nelle seguenti istruzioni.
• Il costruttore non è responsabile in caso di vendita del prodotto in confezioni non originali. Assicurarsi dell'integrità del prodotto subito dopo averlo tolto dalla propria confezione.
• All'atto dell'installazione ed ogni qualvolta si intervenga sui collegamenti assicurarsi che sia stata tolta la tensione di rete.
• Questo apparecchio funziona solo in presenza di tensione di rete. Nel caso di mancanza di tensione di rete oppure all'atto dell'installazione un dispositivo ritarda di circa 1 minuto il funzionamento del rivelatore allo scopo di permettere una stabilizzazione dei componenti elettronici (vedi funzionamento pag. 12).
• Il sensore raggiunge il pieno regime dopo 10 giorni dall'alimentazione.
• Assicurarsi che il rivelatore sia adatto al gas che deve rivelare.
• Prima di effettuare il collegamento verificare che i dati del rivelatore corrispondano a quelli della rete di distribuzione.
• Collegare il rivelatore come indicato negli schemi di pag. 9.
• I prodotti del programma System-Playbus devono essere installati conformemente a quanto previsto dalla norma CEI 64-8 per gli apparecchi per uso domestico e similare, in ambienti non polverosi ed ove non sia necessaria una protezione speciale contro la penetrazione di acqua.
• In caso di guasto e/o cattivo funzionamento, manutenzione straordinaria e messa fuori servizio, rivolgersi ad un tecnico autorizzato oppure contattare il SAT servizio assistenza tecnica GEWISS.

INDICE

GENERALITÀ

- Funzioni 4

ISTRUZIONE D'INSTALLAZIONE

• Caratteristiche tecniche 5
• Logica applicativa 6
• Descrizione morsetti 8
• Schemi di collegamento 9
• Montaggio.... 10

ISTRUZIONI D'IMPIEGO

• Descrizione comandi 11
• Funzionamento 12
• Test di funzionamento 14
• Prescrizioni per un corretto impiego.... 14

Funzioni

I rivelatori elettronici di gas della serie System-Playbus per applicazione domestica consentono:

• di rivelare la presenza di gas combustibile.
• di azionare, mediante un relè interno, un'elettrovalvola a riarmo manuale per intercettare l'erogazione del gas alla sorgente.
• di segnalare l'allarme mediante un avvisatore acustico e luminoso.

ISTRUZIONI D'INSTALLAZIONE

Caratteristiche tecniche

Rivelatore di gas con sensore* semiconduttore al biossido di stagno.

Segnalazione acustico/luminosa di allarme.

Relé in uscita con contatti di tipo ermetico per il comando di elettrovalvola intercettazione gas.

DATI TECNICI

• Alimentazione 12V ac/dc +10/-15%
• Potenza assorbita 2VA
• Soglia di allarme 9% LIE (limite inferiore di esplosività)
• Allarme acustico avvisatore acustico piezoelettrico per allarme 85dB a 1 m
• Uscita relé un contatto in commutazione 1 NA/NC, 10A (NA) / 3A (NC) - 250V ac
  • Temperatura in esercizio da +5°C a +40°C
• Umidità relativa ambiente +30÷90% senza condensa
  • Fissaggio ad incasso su supporto System-Playbus
• Dimensioni 2 moduli System-Playbus
• Il rivelatore installato ha una durata di 5 anni dal momento in cui viene alimentato.

RIFERIMENTI NORMATIVI

• EN 50081-1; EN 50082-1; CEI 216-8

* Raggiunge il pieno regime dopo 10 giorni dall'alimentazione.

ISTRUZIONI D'INSTALLAZIONE

Logica applicativa

CONSIGLI SUL POSIZIONAMENTO

Installare i rivelatori di gas Metano (CH₄) a 30 cm max dal soffitto e da 1 a 4 metri dagli apparecchi a gas.

Logica applicativa

Attenzione ! Non installare i rivelatori vicino ad apparecchi di cottura, lavelli, prese d'aria, dispositivi di riscaldamento e condizionamento, finestre e dispositivi di ventilazione e dovunque le condizioni ambientali ne possano compromettere il buon funzionamento.

ISTRUZIONI D'INSTALLAZIONE

Descrizione morsetti

Il rivelatore può essere collegato alla rete 230V - 50 Hz (qualora richiesto) tramite modulo di alimentazione 230V ac - 12V dc (GW 20 866 - GW 21 866 - GW 30 518).

Contatto privo di potenziale da utilizzarsi per l'interruzione del flusso del gas attraverso una elettrovalvola a riarmo manuale (NA oppure NC).

Contatto NA supplementare per funzione di segnalazione locale e/o remota.

L'installazione ed il collegamento elettrico dei dispositivi ed apparecchiature devono essere eseguiti da personale qualificato ed in conformità alle norme e leggi vigenti. Il costruttore non si assume alcuna responsabilità per quanto concerne l'impiego di prodotti che debbano seguire particolari norme di ambiente e/o installazione, il cui onere resta di competenza ed a carico dell'installatore. Gli esempi riportati nella presente documentazione sono di principio; per le operazioni di collegamento attenersi scrupolosamente alle leggi e norme vigenti.

Attenzione: Prima di effettuare l'installazione del prodotto, disattivare la tensione di rete.

Schemi di collegamento

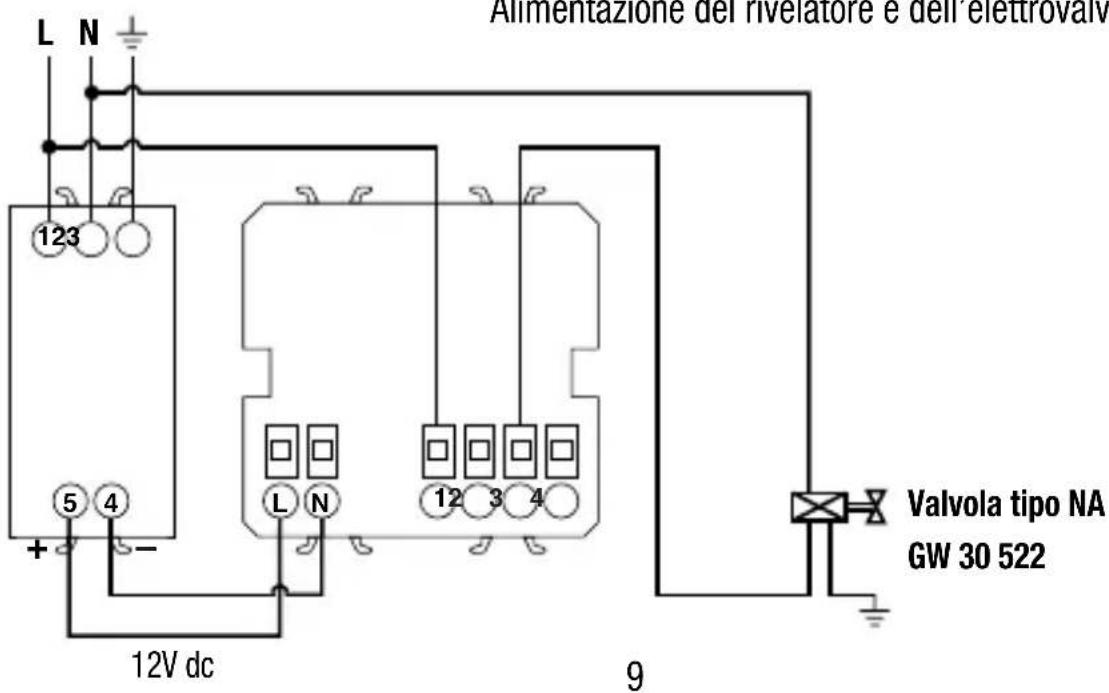

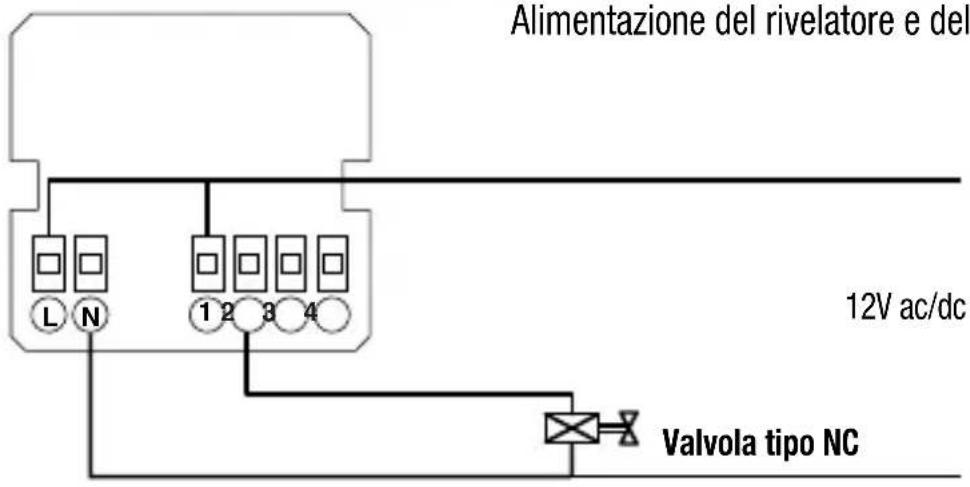

Alimentazione del rivelatore e dell'elettrovalvola a 12V

Alimentazione del rivelatore e dell'elettrovalvola a 230V

ISTRUZIONI D'INSTALLAZIONE

Montaggio

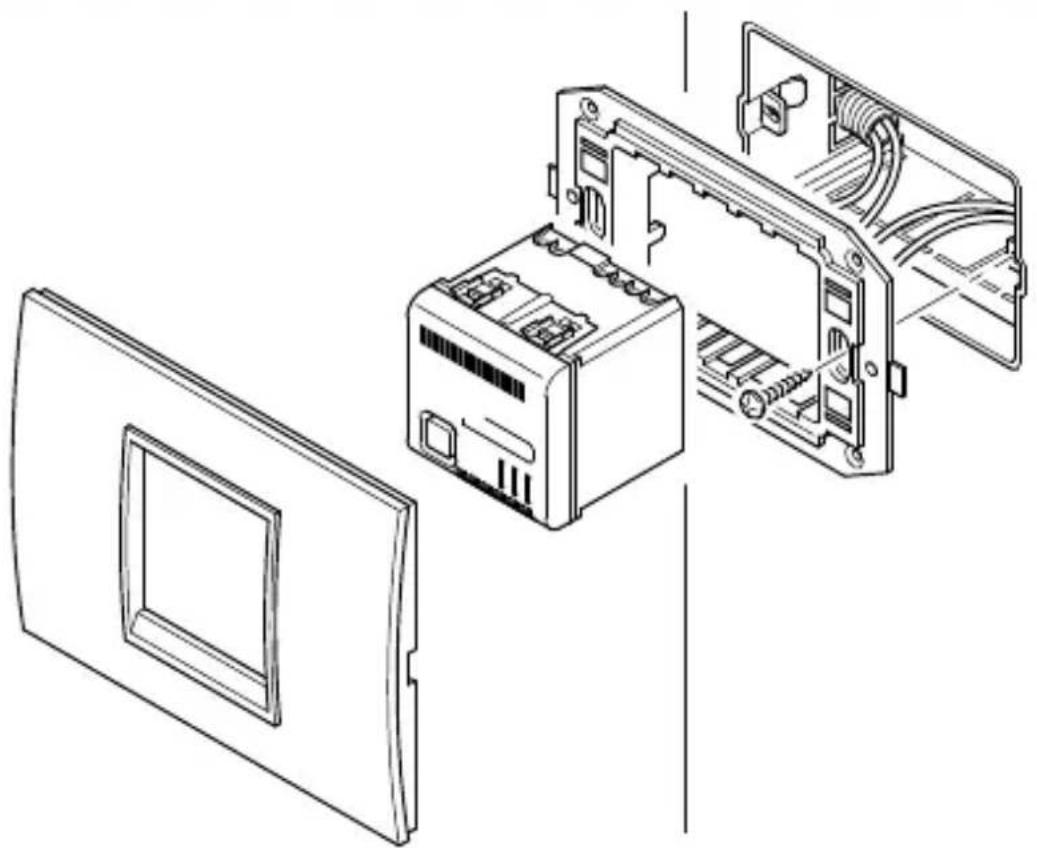

Ad installazione compiuta l'installatore avrà cura di applicare l'etichetta prestampata contenuta nella confezione sul rivelatore come indicato in figura, sulla quale è indicata la data raccomandata di sostituzione del rivelatore stesso.

Il rivelatore installato ha una durata di 5 anni dal momento in cui viene alimentato.

2007
2008
2009
2010
2011
2012
2013
2014
2015
2016
2017

LEGENDA

Led Acceso fisso

Led Spento

d Lampeggiante

Funzionamento

Alla prima accensione, il rivelatore esegue la fase di inizializzazione, della durata di circa 60 secondi, durante la quale il dispositivo non è operativo.

Terminata la fase di inizializzazione il rivelatore è pronto al normale funzionamento.

In caso di guasto del sensore del rivelatore il led verde ed il led giallo sono accesi fissi.

Funzionamento

Dispositivo in allarme.

Istantaneamente al superamento della soglia di allarme i led verde e rosso si accendono e viene attivato l'avvisatore acustico. Dopo 20 secondi il relè commuta (comando elettrovalvola).

A cessato allarme il rivelatore torna automaticamente allo stato di funzionamento normale.

ATTENZIONE: in caso di allarme:

1) Spegnere tutte le fiamme libere.
2) Chiudere il rubinetto del contatore del gas.
3) Non accendere o spegnere luci; non azionare apparecchi o dispositivi alimentati elettricamente.
4) Aprire porte e finestre per aumentare la ventilazione dell'ambiente.

Se l'allarme cessa è necessario individuare la causa che l'ha provocato e provvedere di conseguenza.

Se l'allarme continua e la causa di presenza gas non è individuabile o eliminabile, abbandonare l'immobile e dall'esterno avvisare il servizio d'emergenza.

ATTENZIONE: è possibile che si senta odore di gas prima che l'apparecchio generi l'allarme.

Test di funzionamento

Premendo il tasto di Test, il buzzer si attiva (led rosso e verde accesi fissi).

Mantenendo premuto il tasto di Test per più di 20", si ottiene anche la commutazione del relè (buzzer attivo, led verde e rosso accesi fissi).

Prescrizioni per un corretto impiego

• Non avvicinare al rivelatore di gas panni intrisi di: Alcool, Acetone, Ammoniaca, Candeggina e Solventi.
• Non azionare spray di qualsiasi genere in prossimità del rivelatore di gas.
• Non avvicinare al rivelatore di gas accendini o bombolette con erogazione del gas aperta.
• Vapori di cucina e polveri inquinanti possono alterare nel tempo le prestazioni del sensore.
• Non aprire ne manomettere l'apparecchio: pericolo di scossa elettrica e malfunzionamenti.
• Per pulire l'apparecchio utilizzare solo un panno leggermente umido.
