Produkttyp	Gasdetektor
Marke	Gewiss
Modell	GW20867
Abmessungen (L x B x H)	100 x 80 x 30 mm
Gewicht	150 g
Stromversorgung	230 V AC
Leistungsaufnahme	< 1 W
Detektierte Gasart	Erdgas (Methan) und Flüssiggas (Propan)
Alarmschwelle	10 % UEG (Untere Explosionsgrenze)
Alarmsignal	Akustischer Alarm ≥ 85 dB und rote Leuchtanzeige
Selbsttest	Ja, automatischer wöchentlicher Test
Stummfunktion	Temporäre Stummtaste
Schutzart	IP30
Betriebstemperatur	-10 °C bis +40 °C
Betriebsfeuchtigkeit	10 % bis 90 % rF
Installation	Wandmontage, empfohlene Höhe je nach Gas
Garantie	2 Jahre
Normen	CE, EN 50194
Wartung und Reinigung	Mit einem weichen Tuch reinigen, keine Lösungsmittel verwenden
Monatlicher Test	Testknopf drücken, um den Alarm zu überprüfen
Sicherheit	Installation durch einen zugelassenen Fachmann empfohlen
Ersatzteile	Nicht reparierbar, Gerät am Ende seiner Lebensdauer ersetzen

Häufig gestellte Fragen - GW20867 Gewiss

Wo installiere ich den Gasdetektor GW20867?

Installieren Sie den Detektor für Erdgas (Methan) mindestens 1,5 m über dem Boden, in der Nähe der Decke. Für Flüssiggas (Propan) installieren Sie ihn in Bodennähe, da diese Gase schwerer sind. Vermeiden Sie zugige oder feuchte Bereiche.

Wie teste ich den Gasdetektor?

Drücken Sie die 'Test'-Taste an der Vorderseite. Der Alarm muss ertönen und die rote LED blinken. Ist dies nicht der Fall, überprüfen Sie die Stromversorgung oder ersetzen Sie das Gerät.

Was tun, wenn der Gasdetektor alarmiert?

Keine Flamme anzünden und keine Schalter betätigen. Öffnen Sie Türen und Fenster, verlassen Sie den Raum und rufen Sie die Notrufnummer. Betreten Sie den Raum erst nach Freigabe durch einen Fachmann.

Der Detektor gibt intermittierende Pieptöne von sich, was bedeutet das?

Ein Piepton alle 30 Sekunden weist auf eine schwache Batterie oder einen Fehler hin. Überprüfen Sie die Netzstromversorgung. Wenn das Problem weiterhin besteht, ersetzen Sie den Detektor.

Wie reinige ich den Gasdetektor?

Verwenden Sie ein leicht feuchtes, weiches Tuch, um die Oberfläche abzuwischen. Verwenden Sie niemals Lösungsmittel, Alkohol oder Scheuermittel. Sprühen Sie kein Produkt direkt auf das Gerät.

Wie lange ist die Lebensdauer des Gasdetektors?

Die Lebensdauer beträgt etwa 5 Jahre. Danach ersetzen Sie das Gerät, um eine zuverlässige Erkennung zu gewährleisten. Ein Verfallsdatum ist auf dem Etikett angegeben.

Kann man den Gasdetektor streichen?

Nein, den Detektor nicht streichen. Farbe kann die Sensoren verstopfen und den ordnungsgemäßen Betrieb des Geräts verhindern.

Funktioniert der Detektor mit Batterie?

Der GW20867 ist ein kabelgebundener Detektor mit 230 V AC Stromversorgung. Er funktioniert nicht mit Batterie. Bei Stromausfall ist er inaktiv. Planen Sie gegebenenfalls einen Detektor mit Notstromversorgung ein.

Wie bestelle ich einen Gasdetektor GW20867?

Er ist bei Elektrohändlern oder online erhältlich. Überprüfen Sie die autorisierten Gewiss-Händler. Der Richtpreis liegt bei etwa 40 bis 60 Euro.

Gibt es eine App zur Überwachung des Detektors?

Nein, dieses Modell ist nicht vernetzt. Es handelt sich um einen eigenständigen Detektor mit akustischem und optischem Alarm. Für eine Fernüberwachung wählen Sie ein kompatibles vernetztes Gewiss-Modell.

BEDIENUNGSANLEITUNG GW20867 Gewiss

RIVELATORE DI GAS METANO (CH4)

METHANE GAS (CH4) DETECTOR - DÉTECTEUR DU GAZ MÉTHANE (CH4) - DETECTOR DE GAS METANO (CH4) GASDETEKTOR FÜR METHAN (CH4)

CE

Serie SYSTEM: GW 20 867 - GW 21 867

Serie PLAYBUS: GW 30 519

Gasdetektor für Methan (CH4)

SYSTEM - PLAYBUS

ACHTUNG - WICHTIG

• Wir beglückwünschen Sie zur Wahl eines Gewiss-Produktes.
  Die Produkte von Gewiss sind in allen Details sorgfältig konstruiert, bestehen ausschließlich aus Materialien bester Qualität und garantieren lange Zeit für optimale Leistungen.
• Die installierende Person wird gebeten, diese Betriebsanleitung entsprechend ausgefüllt dem Endbenutzer auszuhändigen und diesen aufzufordern, ebenfalls von deren Inhalt Kenntnis zu nehmen.
• Die folgenden Anleitungen liefern wichtige Informationen über die Funktionsweise, die Installation, die ordentliche und außerordentliche Wartung, sowie über die Außerbetriebsetzung des Detektors nach Ablauf der vom Hersteller garantierten Funktionsdauer, und sollten daher unbedingt aufmerksam durchgelesen werden.
• Der Hersteller haftet nicht für an Personen, Tieren oder Sachen verursachte Schäden, die durch die nicht den vorliegenden Anweisungen entsprechende Verwendung entstehen können.
• Der Hersteller haftet nicht im Falle des Verkaufs von nicht original verpackten Produkten. Das Gerät gleich nach dem Auspacken auf seine Unversehrtheit kontrollieren.
• Für die Installation und jedesmal dann, wenn auf die Anschlüsse eingewirkt werden soll, muß das Gerät zuvor von der Netzversorgung abgehängt werden.
• Das Gerät funktioniert nur bei vorhandener Netzspannung. Bei Netzausfall oder während der Installation wird eine Vorrichtung die Funktion des Detektors um zirka 1 Minute verzögern, damit die Stabilisierung der Elektronikkomponenten ermöglicht wird (siehe Funktion Seite 68).
• Der Sensor erreicht seine volle Leistungsfähigkeit 10 Tage nach erfolgter Speisung.
• Sicherstellen, daß der Detektor für den jeweiligen Gastyp geeignet ist.
• Vor dem Anschließen kontrollieren, ob die Daten des Detektors mit jenen des Versorgungsnetzes übereinstimmen.
• Den Gasdetektor gemäß den Schaltplänen auf Seite 65 anschließen.
• Die Produkte des Programmes System-Playbus müssen, entsprechend der Normen HD 384 - IEC 364 für Haushaltsgeräte und ähnliches, in staubfreien Räumen, die keine besonderen Schutzmaßnahmen gegen eindringendes Wasser erfordern, installiert werden.
• Im Falle von Defekten und/oder Funktionsstörungen, außergewöhnlicher Wartung und Außerbetriebsetzung, wenden Sie sich bitte an technisches Fachpersonal oder an den technischen Kundendienst (SAT) der Firma GEWISS.

INHALTSVERZEICHNIS

ALLGEMEINE CHARAKTERISTIKEN

- Funktionen 60

INSTALLATIONSANLEITUNG

- Technische Charakteristiken 61

- Anwendungslogik 62

- Klemmenbeschreibung 64

- Schaltpläne 65

- Montage.... 66

BETRIEBSANLEITUNG

- Beschreibung der Schaltelemente 67

- Funktionen 68

- Funktionstest 70

- Vorschriften für einen korrekten einsatz 70

ALLGEMEINE CHARAKTERISTIKEN

Funktionen

Die elektronischen Gasdetektoren der Serie System-Playbus für Haushalte bieten die folgenden Funktionen:

• das Feststellen der Präsenz von Verbrennungsgasen
• das Auslösen eines Elektroventils mit manueller Rückstellung für die Absperrung der Gasabgabe an der Quelle über ein internes Relais
• Den Alarm mittels einer akustischen und einer Leuchtanzeige zu melden.

Technische charakteristiken

Gasanzeiger mit Sensor * Zinndioxid-Halbleiter.

Akustische Alarmmeldung /Leucht-Alarmmeldung.

Ausgangsrelais mit hermetischen Kontakten für die Steuerung des Elektroventils der Gasabsperrung.

TECHNISCHE DATEN

• Speisung 12V ac/dc +10/-15%
• Stromaufnahme 2VA
• Alarmschwelle 9% LIE (untere Explosionsgrenze) Isobutan
• Akustischer Alarm piezoelektrischer Alarmton 85dB bei 1 m
• Relaisausgang ein Umschaltkontakt
  1 NA/NC, 10A (NA) / 3A (NC) - 250V ac
• Betriebstemperatur +5°C bis +40°C
• Relative Luftfeuchtigkeit +30÷90% ohne Kondenswasser
• Befestigung unter Putz mit System-Playbus -Halterung
• Größe 2 System-Playbus -Module
• Der einmal gespeiste Gasdetektor hat eine Lebensdauer von 5 Jahren.

REFERENZNORMEN

• EN 50081-1; EN 50082-1; CEI 216-8

* Der Sensor erreicht seine volle Leistungsfähigkeit 10 Tage nach erfolgter Speisung.

Anwendungslogik

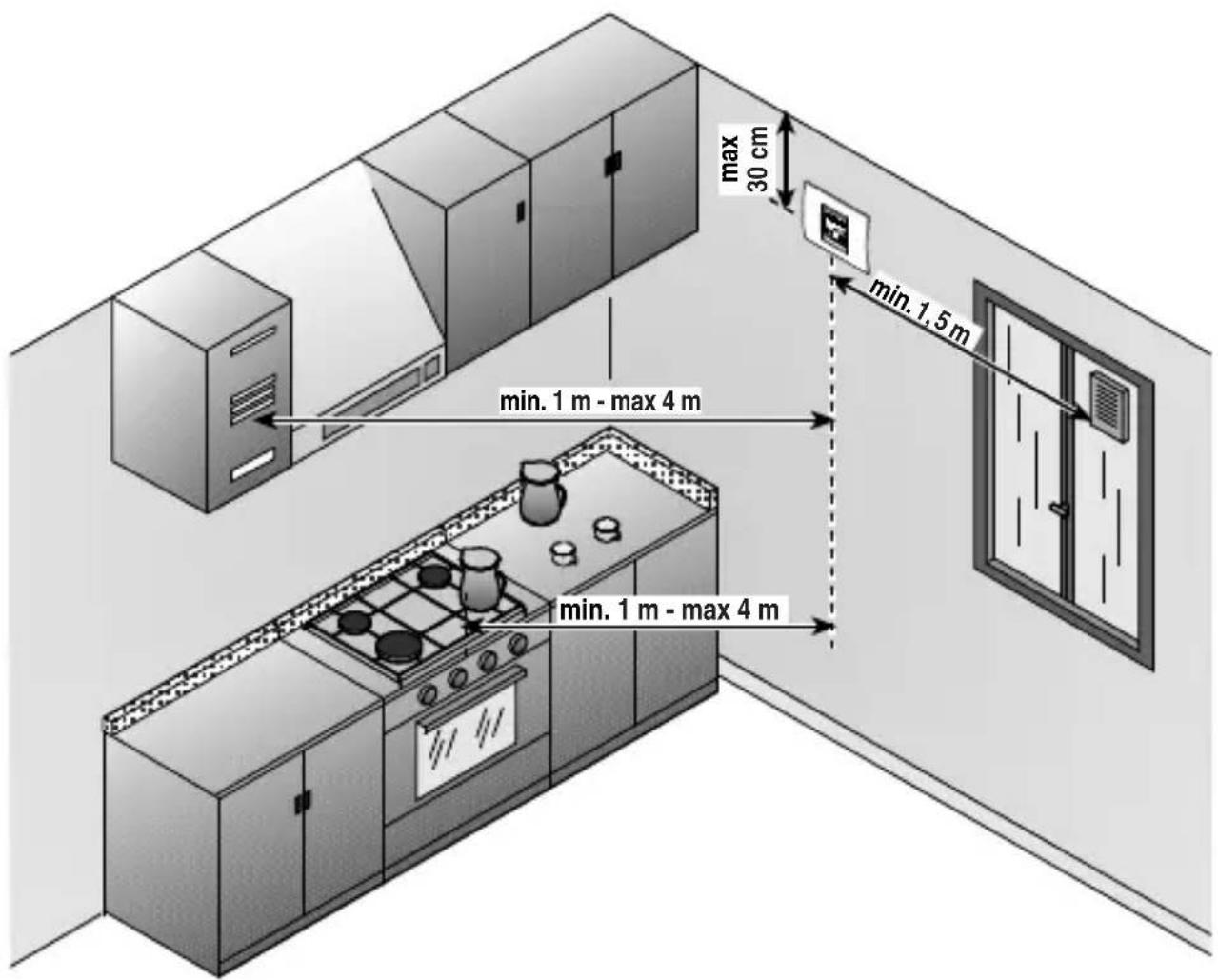

EMPFEHLUNGEN FÜR DIE KORREKTE POSITIONIERUNG

Die Methangas-Detektoren (CH₄) müssen max. 30 cm von der Decke und zwischen 1 und 4 m von den Gasgeräten installiert werden.

Anwendungslogik

Achtung! Die Warngeräte sollten nicht in der Nähe von Herden, Spül-/Waschbecken, Luftansaugöffnungen, Heiz- und Klimageräten, Fenstern, Lüftern und sonstigen Stellen, an denen die unmittelbare Umgebung ihren einwandfreien Betrieb beeinträchtigen könnte, installiert werden.

DIE INSTALLATION DES GASWARNGERÄTS BEFREIT NICHT VON DER BEFOLGUNG SÄMTLICHER BESTIMMUNGEN IN BEZUG AUF DIE TECHNISCHEN MERKMALE, DIE INSTALLATION UND DIE BENUTZUNG GASBETRIEBENER GERÄTE, SOWIE AUF DIE LÜFTUNG DER RÄUME UND DIE ABLEITUNG DER RAUCHGASE GEMÄSS DEN UNI-VOR-SCHRIFTEN IN DURCHFÜHRUNG VON ART. 3 DES GESETZES 1083/71 UND GEMÄß DER GELTENDEN EINSCHLÄGIGEN RECHTSVERORDNUNGEN IM JEWEILIGEN LAND.

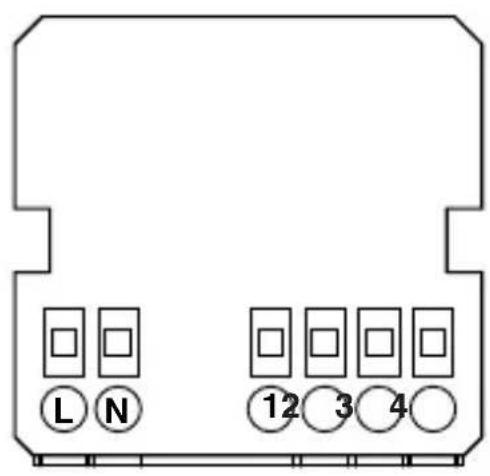

Klemmenbeschreibung

Der Anzeiger kann mittels des Einspeisungsmoduls 230V ac - 12V dc (GW 20 866 GW 21 866 - GW 30 518) mit dem Netz verbunden werden 230V - 50 Hz (falls gefragt).

Potenzialfreier Kontakt für die Unterbrechung des Gasflusses mittels eines Elektroventils mit manueller Rückstellung (NA oder NC).

Zusätzlicher Kontakt NA für die Meldefunktion, lokal und/oder Fernsteuerung.

Die Installation und der Stromanschluss der Vorrichtungen und Geräte muss durch qualifiziertes Fachpersonal in Konformität mit den geltenden Normen und Gesetzen vorgenommen werden. Der Hersteller übernimmt keine Haftung für den Einsatz von Produkten, die besondere Umgebungs- und/oder Installationsanforderungen erfüllen müssen, für die allein der Installateur zuständig ist, und für die dieser zu sorgen hat. Die in dieser Broschüre enthaltenen Beispiele dienen nur der Veranschaulichung; bei Durchführung des Stromanschlusses sind die geltenden Gesetze und Normen strikt einzuhalten.

Achtung: Vor Installation des Produkts muss die Netzspannung abgeschaltet werden.

Schaltpläne

Versorgung des Anzeigers und des Magnetventils mit 12V

Versorgung des Anzeigers und des Magnetventils mit 12V

Versorgung des Anzeigers und des Magnetventils mit 230V

INSTALLATIONSANLEITUNG

Montage

Nach erfolgter Installation muß die installierende Person das in der Verpackung enthaltene vorgedruckte Etikett, an dem auch das empfohlene Datum für das Auswechseln des Gerätes aufgeführt ist, am Gasdetektor anbringen, wie in der Abbildung gezeigt. Der einmal gespeiste Gasdetektor hat eine Lebensdauer von 5 Jahren.

2007
2008
2009
2010
2011
2012
2013
2014
2015
2016
2017

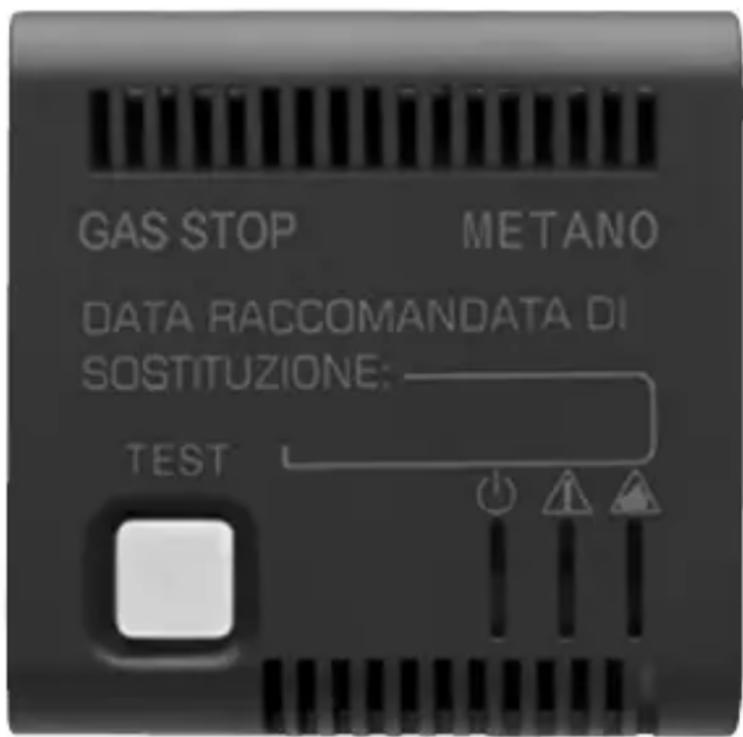

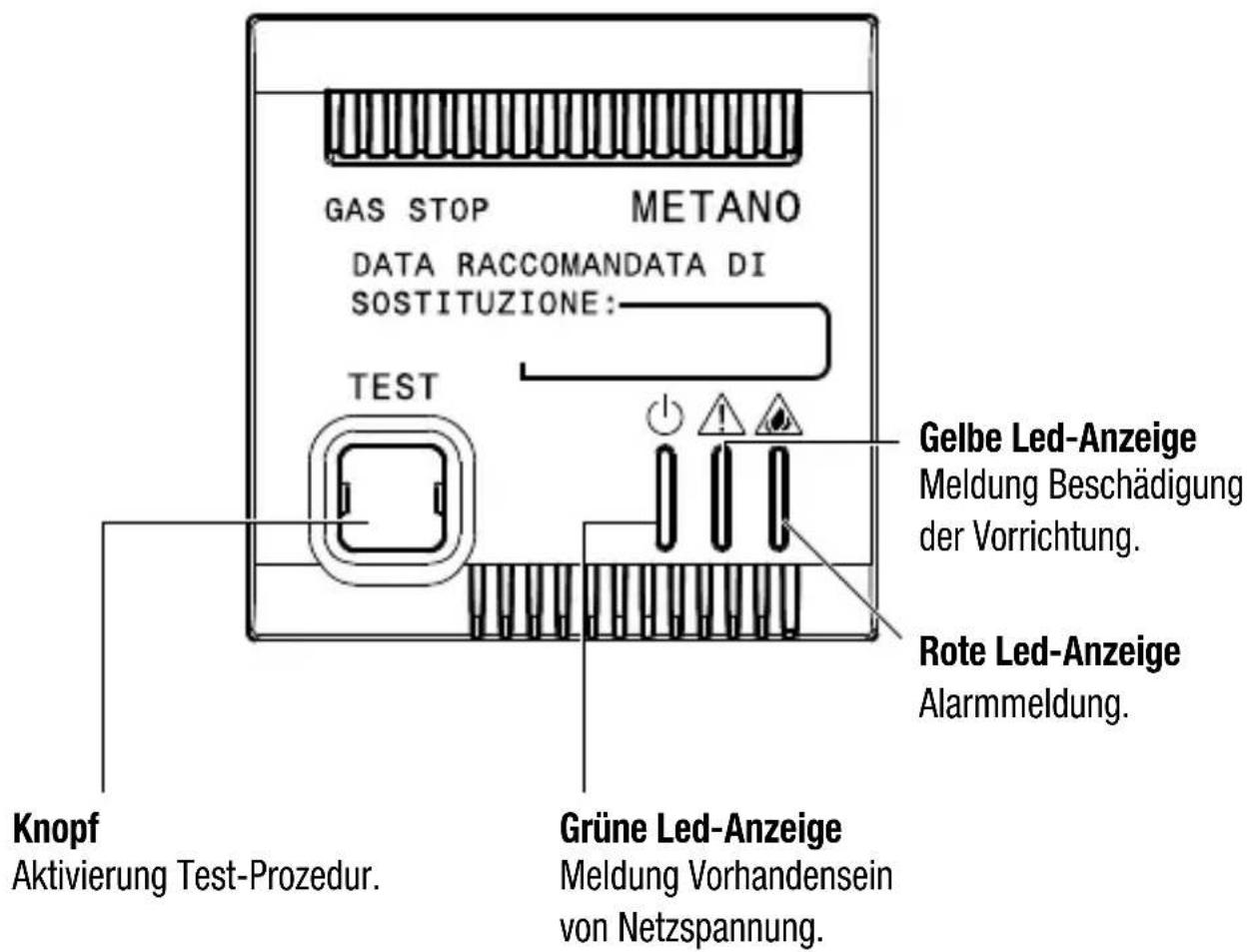

Beschreibung der schaltelemente

LEGENDE

Bleibend eingeschaltete Led

Led aus

Blinkende Led

Funktionen

Bei dem ersten Anschalten führt der Anzeiger eine Initialisierungsphase von zirka 60 Sekunden durch, während der der Anzeiger nicht operativ ist.

Ist die Initialisierungsphase abgeschlossen, ist der Anzeiger normal funktionsbereit.

Im Falle einer Beschädigung des Anzeigesensors sind die grüne und die gelbe LED-Anzeige dauerhaft eingeschaltet.

Funktionen

Alarmvorrichtung.

Augenblicklich beim Erreichen der Alarmschwelle leuchten die grüne und rote Led-Anzeige und es wird akustischer Alarm ausgelöst. Nach 20 Sekunden schaltet das Relais um (Befehl Magnetventil).

Wenn der Alarm vorüber ist, kehrt der Gasdetektor automatisch zur Normalfunktion zurück.

ACHTUNG: im Alarmfall:

1) Alle offenen Flammen ausschalten.
2) Den Hahn des Gaszählers schließen.
3) Das Licht nicht ein- oder ausschalten und keine Elektrogeräte betreiben.
4) Türen und Fenster öffnen, um die Raumbelüftung zu verbessern.

Wenn der Alarm eingestellt wird, muß die auslösende Ursache aufgefunden und beseitigt werden.

Wenn der Alarm anhält und die Ursache für die Gaspräsenz nicht gefunden oder beseitigt werden kann, das Gebäude verlassen und den Notdienst benachrichtigen.

ACHTUNG: Vor dem Auslösen des Alarms kann Gas zu riechen sein.

Funktionen

Wenn die Taste Test gedrückt wird, aktiviert sich der Buzzer (rote und grüne Led-Anzeige sind dauerhaft eingeschaltet).

Wird die Taste Test länger als 20 Sekunden gedrückt, erhält man ebenfalls die Umschaltung des Relais (Buzzer aktiv, grüne und rote LED-Anzeige sind dauerhaft eingeschaltet).

Vorschriften für einen korrekten einsatz

• Bringen Sie keine Tücher oder Lappen, die mit Alkohol, Azeton, Ammoniak, Chlorbleiche und Lösemittel getränkt sind, in die Nähe des Gaswarngeräts.
• Benutzen Sie in der Nähe des Gaswarngeräts keinerlei Sprays.
• Bringen Sie keine Feuerzeuge oder Gasflaschen mit offenem Gashahn in die Nähe des Gaswarngeräts.
• Küchendunst und verschmutzender Staub können die Leistungen des Sensors mit der Zeit beeinträchtigen.
• Das Gerät nicht öffnen oder manipulieren: Gefahr von Stromschlägen und Fehlfunktionen.
• Zur Gerätereinigung nur einen feuchten Lappen verwenden.

Das Symbol der durchgestrichenen Mülltonne auf der Apparatur oder seiner Verpackung weist darauf hin, dass das Produkt am Ende seiner Nutzungsdauer getrennt von den anderen Abfällen entsorgt werden muss. Nach Beendigung der Nutzungsdauer muss der Nutzer es übernehmen, das Produkt einer geeigneten Müllentsorgungsstelle zuzuführen oder es dem Händler bei Ankauf eines neuen Produkts zu übergeben. Die angemessene Mülltrennung für die dem Recycling, der Behandlung und der umweltverträglichen Entsorgung zugeführten Apparatur trägt dazu bei, mögliche negative Auswirkungen auf die Umwelt und die Gesundheit zu vermeiden und begünstigt den Wiedereinsatz und/oder das Recyclen der Materialien, aus denen die Apparatur besteht. Gewiss nimmt aktiv an den Maßnahmen teil, die die korrekte Wiederverwendung, das Recycling und die Rückgewinnung der elektrischen und elektronischen Apparaturen begünstigen. Die illegale Entsorgung des Produktes seitens des Nutzers führt zur Anwendung einer vom Gesetz vorgesehenen Verwaltungsstrafe. Für weitere Informationen wenden Sie sich bitte an den örtlichen Dienst der Abfallentsorgung oder an den Händler des Produkts.
