Type de produit	Station météo sans fil
Marque	Velleman
Modèle	WS1070
Dimensions (unité intérieure)	108 x 108 x 22 mm
Poids (unité intérieure)	170 g
Alimentation	2 piles AAA (non incluses)
Nombre de capteurs extérieurs	1 (inclus)
Portée de transmission	Jusqu'à 30 m en champ libre
Température intérieure	-10°C à +50°C
Température extérieure	-20°C à +60°C
Humidité intérieure	20% à 95% HR
Humidité extérieure	20% à 95% HR
Pression atmosphérique	Affichage en hPa, avec tendance
Fonctions principales	Affichage de la température, humidité, pression, prévisions météo, phase lunaire, réveil, calendrier
Écran	LCD rétroéclairé
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Ne pas exposer à l'eau. Utiliser uniquement à l'intérieur.
Pièces détachées et réparabilité	Capteur extérieur remplaçable (réf. WS1070-SENSOR)
Informations générales	Notice disponible en français, allemand, anglais, espagnol, néerlandais

FOIRE AUX QUESTIONS - WS1070 VELLEMAN

Comment installer la station météo Velleman WS1070 ?

Placez l'unité intérieure sur une surface plane et insérez le capteur extérieur à l'extérieur, à l'abri de la pluie directe. Insérez les piles dans les deux unités et attendez la synchronisation automatique.

Que faire si l'écran n'affiche rien ?

Vérifiez que les piles sont correctement installées et en bon état. Appuyez sur le bouton RESET à l'arrière de l'unité intérieure.

Comment changer l'heure manuellement ?

Maintenez enfoncé le bouton SET pendant 3 secondes. Utilisez les boutons + et - pour régler les paramètres. Appuyez à nouveau sur SET pour confirmer.

Pourquoi la température extérieure ne s'affiche-t-elle pas ?

Assurez-vous que le capteur extérieur est à moins de 30 mètres et qu'il n'y a pas d'obstacles métalliques. Remplacez les piles du capteur.

Comment interpréter les prévisions météo ?

Les icônes indiquent le temps prévu : soleil, nuageux, pluie, etc. La tendance de la pression vous aide à anticiper les changements.

Puis-je ajouter un deuxième capteur extérieur ?

Le WS1070 est conçu pour un seul capteur. Pour plusieurs capteurs, envisagez un modèle différent.

Comment nettoyer la station météo ?

Utilisez un chiffon doux et sec. N'utilisez jamais de produits chimiques ou abrasifs.

Que signifie l'affichage de la phase lunaire ?

La station affiche la phase lunaire actuelle basée sur la date et l'heure réglées.

Les piles durent-elles longtemps ?

Avec des piles alcalines de qualité, l'unité intérieure peut fonctionner environ 12 mois, le capteur extérieur 6 à 8 mois.

Où télécharger la notice complète ?

La notice PDF est disponible gratuitement sur le site notice-facile.com pour le modèle WS1070.

MODE D'EMPLOI WS1070 VELLEMAN

1. Introduction et caractéristiques

Aux résidents de l'Union européenne

Des informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer

l'environnement.

Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif ; une déchèterie traitera l'appareil en question.

Renvoyer les équipements usagés à votre fournisseur ou à un service de recyclage local.

Il convient de respecter la réglementation locale relative à la protection de l'environnement.

En cas de questions, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat ! La WS1070 est une station météo sans fil avec horloge DCF et capteur extérieur. Lire la présente notice attentivement avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas l'installer et consulter votre revendeur. La garantie ne s'applique pas aux dommages survenus en négligeant certaines directives de cette notice et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent. Contenu : 1 station de base, 1 station extérieure (avec thermo-/hygromètre, hydromètre et anémomètre), 2 x anneau de fixation ajustable, 2 x support en plastique et cette notice.

2. Montage de la station météo

• Ouvrir le boîtier du capteur extérieur pour dénuder les deux connexions (hydromètre et anémomètre).
• Raccorder les câbles de l'hydromètre et de l'anémomètre à la connexion respective.
• Ouvrir le compartiment à piles de la station extérieure et insérer 2 piles alcalines type R6. Respecter la polarité.
• Ouvrir le compartiment à piles de la station intérieure et insérer 3 piles alcalines type R6. Respecter la polarité.

À chaque branchement de la station extérieure (après p.ex. un remplacement des piles), la LED s'allumera pendant 4 secondes (au cas où la LED ne s'allumerait pas, vérifier si les piles sont dûment insérées). Le capteur transmet les données toutes les 24 secondes. Ensuite, le capteur amorce la réception RCC. Après la réception RCC (± 5 minutes) la transmission de données sera interrompue. La LED clignotera 5x un fois le signal RCC synchronisé.

Lors du branchement vous entendrez un bip sonore. Tous les symboles s'allumeront pendant 3 secondes. La station accède au mode d'apprentissage.

Ne pas enfoncer de touches pendant la période d'apprentissage (± 10 minutes). Après l'affichage des données sur les deux stations, il est possible de passer au montage du capteur et au paramétrage de l'heure (au cas où le signal RCC n'est pas disponible). Veiller à monter les deux unités à une distance où la transmission soit possible ou contrôler les piles si la température ne s'affiche pas. Si vous avez enfoncé une touche lors de la période d'apprentissage, retirer et réinstaller les piles après ± 10 secondes.

L'heure et la date sont fournies par une horloge atomique très précise. Notez que, dès que la réception est possible, la station météo balaye et cherche le signal radio DCF, et écrasera l'heure et la date préalablement configurée.

3. Montage des unités

a. La station de base

Placer la station de base sur une surface plate et déployer le pied à l'arrière de l'appareil. L'unité peut être montée au mur. Il est cependant important de vérifier si la station est en grade de recevoir le signal avant le montage.

b. La station extérieure

Pour une reproduction réelle des données, monter le mât auquel vous avez fixé la station extérieure, sur une surface plane, et dans un endroit dégagé et à l'écart d'arbres et abris. S'assurer que l'anémomètre puisse tourner librement et qu'il soit exposé au vent de tous les côtés. Monter la station extérieure selon les illustrations à la page 4 : l'anémomètre (ill. 1), l'hydromètre (ill. 2), le thermo-/hygromètre (ill. 3).

Suivre l'illustration à la page 5 pour le montage de la station complète. Monter la station complète sur un mât et fixer à l'aide des anneaux de fixation ajustables et un tournevis. Raccorder les câbles aux connexions respectives une fois la station fixée au mât.

4. Description de l'écran à cristaux liquides

a. Un aperçu (voir ill. 5)

1. heure
2. icône de l'alarme
3. jour de la semaine / zone d'horaire
4. date
5. température intérieure
6. taux d'humidité intérieure
7. alarme HI / LO de la température et de l'humidité intérieures
8. unité de température
9. icône alarme intérieure
10. MIN / MAX
11. températures du refroidissement éolien et du point de rosée
12. température et taux d'humidité extérieures
    13.alarme HI / LO de la température et de l'humidité extérieures
13. unité de température
14. icône alarme extérieure
15. prévisions météo
16. tendance météo
17. pression atmosphérique
18. pression atmosphérique avec histogramme 24 heures
19. alarme HI / LO de la pression
20. unité pression atmosphérique
21. icône alarme pression atmosphérique
22. vitesse éolienne
23. alarme HI vitesse éolienne
24. icône alarme vitesse éolienne
25. unité de précipitations
26. précipitations
27. icône alarme précipitations
28. signal radio DCF77
29. icône DCF77

b. Les icônes météorologiques

Les 4 icônes (ensoleillé, partiellement nuageux, nuageux, pluvieux) vous indiquent le temps. Ces icônes se basent sur la pression atmosphérique.

ensoleillé

partiellement nuageux

nuageux

pluvieux

c. Les icônes de prévision météorologique

Les flèches situées entre les icônes météorologiques indiquent la tendance de la pression atmosphérique (une diminution ou une augmentation).

Les flèches pointées vers la droite indiquent une augmentation de la pression et une amélioration météorologique. Les flèches pointées vers la gauche indiquent une diminution de la pression et une dégradation météorologique.

Les icônes se modifient d'après la relation entre la pression relative actuelle et la tendance de la pression des 6 dernières heures. Si un changement de la météo est prévu, les flèches clignoteront pendant 3 heures. Ensuite, les flèches s'afficheront de manière fixe, indiquant une stabilité de la météo.

d. L'icône prévoyant une tempête

Le seuil peut être configuré à votre gré de 3 \~ 9 hPa (4 hPa par défaut). Si la valeur de la pression dépasse le seuil dans les 3 heures, la station affichera l'icône « temps pluvieux » et les flèches pointées vers la gauche clignoteront pendant 3 heures.

Remarque concernant le paramétrage du seuil de sensibilité

Le seuil de sensibilité de la pression atmosphérique peut être configuré de 2 \~ 4 hPa (2 hPa par défaut). Veiller à entrer une valeur supérieure dans un climat où la pression est instable. Contrairement, entrer une valeur inférieure dans un climat où la pression est plus stable.

5. Paramétrage de la station météo

a. Mode d'affichage rapide

- En mode d'affichage normal, enfoncer SET.

o Température extérieure / Point de rosée / Refroidissement éolien : enfoncer MIN / MAX ou + pour commuter entre la température extérieure, le point de rosée et le refroidissement éolien.
o Pression absolue / Pression relative : enfoncer MIN / MAX ou + pour commuter entre la pression absolue ou relative.
○ Vitesse éolienne / vitesse bourrasque : enfoncer MIN / MAX ou + pour commuter entre la vitesse éolienne et la vitesse de bourrasque.
Précipitations 1h / 24h / semaine / mois / total : enfoncer MIN / MAX ou + pour commuter entre les différentes valeurs. Maintenir SET enfoncé pour remettre à zéro la valeur.

- Enfoncer SET pour confirmer votre sélection et pour accéder au prochain niveau de paramétrage. Enfoncer SET pour défiler le mode d'affichage et pour revenir au mode d'affichage normal.

b. Modes de paramétrage

• En mode d'affichage normal, maintenir SET enfoncé pendant 3 secondes.
• Enfoncer SET pour sélectionner un paramétrage : Format de la zone d'horaire – Format 12 / 24h – Paramétrage de l'heure manuel (h / m) – Calendrier (A / M / J) – Unité de température (°C ou °F) – Unité de la pression atmosphérique (hPa ou inHg) – Paramétrage de la pression relative de 919.0 hPa \~ 1080.0 hPa (1013.5 hPa par défaut) – Paramétrage du seuil de la pression atmosphérique (2 hPa par défaut) – Paramétrage du seuil de la tempête (4 hPa par défaut) – Vitesses éolienne et bourrasque (km/h, mph, m/s, nœuds, Bf) – Précipitations (mm ou pouces).
• Enfoncer + ou MIN / MAX pour modifier les paramétrages. Maintenir + enfoncé pendant 3 secondes pour modifier rapidement.
• Enfoncer HISTORY pour revenir au mode d'affichage normal.

REMARQUE : Modifier d'abord l'unité avant de modifier le paramétrage pour éviter une erreur de conversion.

c. Modes d'alarme

• En mode d'affichage normal, enfoncer ALARM pour accéder au mode d'alarme HI.
• Renfoncer ALARM pour accéder au mode d'alarme LO. Après la première pression l'afficheur sera rafraîchit et les valeurs actuelles d'alarme HI et LO seront affichées. La valeur d'alarme normale ne sera affichée que pour les valeurs déjà activées. Les autres valeurs seront affichées comme --- ou ---.
• Enfoncer ALARM pour revenir au mode d'affichage normal.
• En mode d'alarme HI, enfoncer SET pour sélectionner les modes suivants : Alarme avec heure (h / m) – Alarme HI humidité intérieure – Alarme HI température intérieure – Alarme HI humidité extérieure – Alarme HI température extérieure – Alarme HI du refroidissement éolien – Alarme HI point de rosée – Alarme HI de la pression – Alarme HI vitesse éolienne – Alarme HI vitesse bourrasque – Alarme HI précipitations 1h – Alarme HI précipitations 24h.
• En mode d'alarme LO, enfoncer SET pour sélectionner les modes suivants : Alarme avec heure (h / m) – Alarme LO humidité intérieure – Alarme LO température intérieure – Alarme LO humidité extérieure – Alarme LO température extérieure – Alarme LO du refroidissement éolien – Alarme LO point de rosée – Alarme LO de la pression.
• Dans les deux modes, enfoncer + ou MIN / MAX pour modifier la valeur de l'alarme. Maintenir + enfoncé pendant 3 secondes pour modifier la valeur rapidement. Enfoncer ALARM pour (dés)armer l'alarme (un haut-parleur s'affiche lorsque l'alarme est armée). Enfoncer SET pour confirmer les paramétrages. Enfoncer SET pour défiler les options de paramétrage et pour revenir au mode d'affichage normal.
• Enfoncer HISTORY pour revenir au mode d'affichage normal.

Désarmement de l'alarme de température

• Une alarme active retentira et clignotera pendant 120 secondes. Enfoncer une touche pour assourdir la sonnerie. Si l'alarme est déclenchée dans les dix minutes qui suivent, elle ne retentira plus mais clignotera jusqu'à ce que les conditions se stabilisent. Cette fonction est très utile et évite l'armement à répétition. Mode d'affichage de la température
• L'alarme sera automatiquement réactivée lorsque a valeur descend en-dessous de la valeur de paramétrage ou lorsque vous insérer une nouvelle valeur.

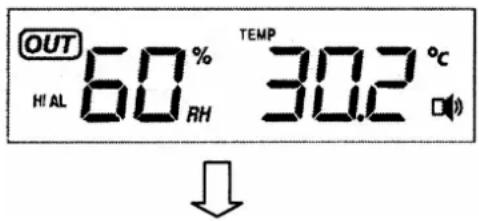

L'alarme de la météo extérieure

Une alarme amorcée sera indiquée par un clignotement sur l'afficheur. L'icône de l'alarme générale et l'icône HI / LO clignoteront également. Exemple : En mode de température extérieure, l'icône du point de rosée clignotera, tout comme les icônes de l'alarme extérieure et l'alarme HI, lorsque l'alarme HI du point de rosée est amorcée.

Mode d'affichage de la température

Alarme HI point de rosée activée

• En mode d'affichage normal, enfoncer HISTORY pour accéder au mode histogramme.
• Enfoncer + pour sélectionner un enregistrement au cours des dernières 24 heures en étapes de -3h, -6h, -9h, -12h, -15h, -18h, -21h et -24h.
• Enfoncer HISTORY pour revenir au mode d'affichage normal.

e. Mode MIN / MAX

• Enfoncer MIN / MAX pour accéder au mode MAX. MAX et la valeur maximale seront affichés.
• Enfoncer MIN / MAX pour accéder au mode MIN. MIN et la valeur minimale seront affichés.
• Enfoncer MIN / MAX pour revenir au mode d'affichage normal.
• En mode MAX, enfoncer + pour afficher les valeurs maximales avec leur heure et date : Humidité intérieure maximale – Température intérieure maximale – Humidité extérieure maximale – Température extérieure maximale – Température refroidissement éolien maximale – Température point de rosée maximale – Pression maximale – Vitesse éolienne maximale – Vitesse bourrasque maximale – Précipitations 1h maximales – Précipitations 24h maximales – Précipitations semaine maximales – Précipitations mois maximales.
• En mode MIN, enfoncer + pour afficher les valeurs maximales avec leur heure et date : Humidité intérieure minimale – Température intérieure minimale – Humidité extérieure minimale – Température extérieure minimale – Température refroidissement éolien minimale – Température point de rosée minimale – Pression minimale.
• En mode MIN ou MAX, maintenir SET enfoncé pendant 2 secondes pour réinitialiser la valeur respective, l'heure et la date.
• Enfoncer HISTORY pour revenir au mode d'affichage normal.

6. Problèmes et solutions

Problème	Cause possible	Solution
Problème de transmission	Distance trop grande entre deux unitésMatériau isolant entre les deux unités (mur épais, acier...)Interférence d'une autre source	Réduire la distanceChanger l'endroit de montageÉliminer les sources d'interférence
Données illisibles	Pas de réception de donnéesPiles faibles	Changer l'endroit de montageRemplacer les piles
Données incorrectes	Piles faiblesParamétrage incorrect	Remplacer les pilesReprogrammer la station météo

7. Spécifications techniques

Station intérieure

Plage de température 0°C \~ +60°C (OFL s'affiche si hors plage)

Résolution 0.1°C

Taux d'humidité relative 1% \~ 99%

Résolution 1%

Pression atmosphérique 919 hPa \~ 1080 hPa

Résolution / Précision 0.1 hPa / 1.5 hPa

Durée de l'alarme 120 sec

Station extérieure

Portée de transmission en terrain ouvert max. 75m

Fréquence 868MHz

Plage de température -40°C \~ +65°C (OFL s'affiche si hors plage)

Résolution 0.1°C

Taux d'humidité relative 1% \~ 95%

Résolution +/- 5% sous 0°C \~ 45°C

Hygromètre 0 \~ 9999mm (OFL s'affiche si hors plage)

Résolution 0.1mm si volume < 1000mm

1mm si volume > 1000mm

Vitesse éolienne 1 \~ 180km/h (OFL s'affiche si hors plage)

Alimentation

Station intérieure

3 piles alcalines 1.5V type R6 (non incl.) pour une durée de vie 6 mois

Station extérieure

2 piles alcalines 1.5V type R6 (non incl.) pour une durée de vie 12 mois

Pour plus d'information concernant cet article, visitez notre site web www.velleman.eu.

Toutes les informations présentées dans cette notice peuvent être modifiées sans notification préalable.

Déclarons sous notre propre responsabilité que le produit fini :

faisant l'objet de la présente déclaration, satisfait aux exigences essentielles et toute autre stipulation pertinente de la directive R&TTE Directive (1999/5/EC).

Le produit est conforme à la norme suivante / aux normes suivantes et/ou à plusieurs autres documents normatifs:

Das Produkt entspricht den folgenden Normen und/oder anderen normativen Dokumenten: Es conforme a la(s) siguiente(s) norma(s) y/o a uno o varios otros documentos normativos:

EMC: EN 50371:2002

LVD: EN 60950-1 : 2001 + A11 : 2004

R&TTE: EN 300 220-3 V1.1.1 : 2000 EN 301 489 V1.4.1 : 2002 EN 300 220-1 V1.3.1 : 2000 EN 301 489 V1.5.1 : 2004

Les données techniques sont disponibles et peuvent être obtenues chez :

Garantie de service et de qualité Velleman®

Velleman ^® jouit d'une expérience de plus de 35 ans dans le monde de l'électronique avec une distribution dans plus de 85 pays.

Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l'UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas improbable d'un défaut malgré toutes les précautions, il est possible d'invoquer notre garantie (voir les conditions de garantie).

Conditions générales concernant la garantie sur les produits grand public (pour l'UE) :

- tout produit grand public est garanti 24 mois contre tout vice de production ou de matériaux à dater du jour d'acquisition effective ;

- si la plainte est justifiée et que la réparation ou le remplacement d'un article est jugé impossible, ou lorsque les coûts s'avèrent disproportionnés, Velleman® s'autorise à remplacer ledit article par un article équivalent ou à rembourser la totalité ou une partie du prix d'achat. Le cas échéant, il vous sera consenti un article de remplacement ou le remboursement complet du prix d'achat lors d'un défaut dans un délai de 1 an après l'achat et la livraison, ou un article de remplacement moyennant 50% du prix d'achat ou le remboursement de 50% du prix d'achat lors d'un défaut après 1 à 2 ans.

- sont par conséquent exclus :

- tout dommage direct ou indirect survenu à l'article après livraison (p.ex. dommage lié à l'oxydation, choc, chute, poussière, sable, impureté...) et provoqué par l'appareil, ainsi que son contenu (p.ex. perte de données) et une indemnisation éventuelle pour perte de revenus ;

- tout bien de consommation ou accessoire, ou pièce qui nécessite un remplacement régulier comme p.ex. piles, ampoules, pièces en caoutchouc, courroies... (liste illimitée) ;

- tout dommage qui résulte d'un incendie, de la foudre, d'un accident, d'une catastrophe naturelle, etc. ;

- tout dommage provoqué par une négligence, volontaire ou non, une utilisation ou un entretien incorrect, ou une utilisation de l'appareil contraire aux prescriptions du fabricant ;

- tout dommage à cause d'une utilisation commerciale, professionnelle ou collective de l'appareil (la période de garantie sera réduite à 6 mois lors d'une utilisation professionnelle) ;

- tout dommage à l'appareil qui résulte d'une utilisation incorrecte ou différente que celle pour laquelle il a été initialement prévu comme décrit dans la notice ;

- tout dommage engendré par un retour de l'appareil emballé dans un conditionnement non ou insuffisamment protégé ;

- toute réparation ou modification effectuée par une tierce personne sans l'autorisation explicite de SA Velleman® ;

- frais de transport de et vers Velleman® si l'appareil n'est plus couvert sous la garantie.

• toute réparation sera fournie par l'endroit de l'achat. L'appareil doit nécessairement être accompagné du bon d'achat d'origine et être dûment conditionné (de préférence dans l'emballage d'origine avec mention du défaut) ;
• conseil : il est conseillé de consulter la notice et de contrôler câbles, piles, etc. avant de retourner l'appareil. Un appareil retourné jugé défectueux qui s'avère en bon état de marche pourra faire l'objet d'une note de frais à charge du consommateur ;
• une réparation effectuée en-dehors de la période de garantie fera l'objet de frais de transport ;
• toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées.

La liste susmentionnée peut être sujette à une complémentation selon le type de l'article et être mentionnée dans la notice d'emploi.
