Type de produit	Ventilateur sur pied (colonne)
Marque	Honeywell
Modèle	QuietSet HS-1665
Couleur	Blanc et argent
Hauteur	130 cm
Diamètre de la base	30 cm
Poids	5 kg
Alimentation	230 V, 50 Hz
Puissance	40 W
Niveaux de vitesse	3 vitesses
Fonctions	Oscillation large, minuterie 1-8 h, télécommande
Technologie silencieuse	QuietSet : fonctionnement à faible bruit
Angle d'oscillation	75°
Type de commande	Panneau tactile + télécommande
Affichage	LED avec indicateur de vitesse et minuterie
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas immerger
Sécurité	Base stable antichute, grille de protection, arrêt automatique en cas de basculement
Pièces détachées disponibles	Télécommande, grille avant/arrière, socle, moteur (service après-vente)
Garantie	2 ans
Certifications	CE, ROHS

FOIRE AUX QUESTIONS - QuietSet HS-1665 HONEYWELL

Comment assembler le ventilateur Honeywell QuietSet HS-1665 ?

Fixez le socle à la colonne, insérez la tige dans le corps principal et vissez la grille arrière. Placez les pales, puis la grille avant. Serrez les vis de sécurité.

Comment utiliser la télécommande ?

La télécommande permet de changer la vitesse, d'activer l'oscillation et de régler la minuterie. Pointez vers le panneau de commande dans un rayon de 5 mètres.

Comment régler la minuterie ?

Appuyez sur le bouton Timer pour définir une durée de 1 à 8 heures. Le ventilateur s'éteindra automatiquement à la fin du temps sélectionné.

Le ventilateur fait du bruit, que faire ?

Vérifiez que les pales sont bien fixées et que la grille est correctement enclenchée. Assurez-vous que le ventilateur est sur une surface plane. La technologie QuietSet assure un fonctionnement silencieux en utilisation normale.

Comment nettoyer le ventilateur ?

Débranchez l'appareil. Utilisez un chiffon doux et sec pour dépoussiérer la grille et les pales. Pour un nettoyage en profondeur, démontez les grilles et lavez-les à l'eau savonneuse, puis séchez-les complètement avant de les remonter.

Puis-je utiliser le ventilateur en extérieur ?

Non, le Honeywell QuietSet HS-1665 est conçu pour une utilisation en intérieur uniquement. Exposez-le à l'humidité ou aux intempéries peut endommager l'appareil.

Le ventilateur ne s'allume pas, que vérifier ?

Assurez-vous que la prise fonctionne et que le cordon est bien branché. Vérifiez que l'interrupteur principal est en position marche. Si le problème persiste, contactez le service client.

Comment remplacer la télécommande ?

La télécommande est une pièce détachée disponible auprès du service après-vente Honeywell. Référez-vous au numéro de modèle pour commander une pièce de rechange.

Le ventilateur oscille-t-il automatiquement ?

Oui, appuyez sur le bouton Oscillation pour activer ou désactiver le mouvement de gauche à droite. L'angle d'oscillation est de 75°.

Quelle est la hauteur du ventilateur ?

Le Honeywell QuietSet HS-1665 mesure environ 130 cm de hauteur, ce qui permet une diffusion optimale de l'air dans la pièce.

MODE D'EMPLOI QuietSet HS-1665 HONEYWELL

L'utilisation d'appareils électriques exige l'observation de précautions fondamentales pour réduire les risques d'incendie, de choc électrique et de blessures corporelles, y compris des suivantes :

ÉTATS-UNIS SEULEMENT - Cet appareil présente une protection (fusible contre les surcharges. Un fusible grillé signale une surcharge ou un court-circuit. Si le fusible saute, débrancher l'appareil à la prise. Remplacer le fusible selon les instructions d'entretien fournies (le calibre du fusible requis est donné sur le produit) et vérifier l'appareil. Si le fusible de rechange grille, un court-circuit peut en être la cause ; en ce cas, l'appareil doit être jeté ou retourné à un centre de services agréé pour vérification et/ou réparation.

1. N'employez le ventilateur que tel que décrit dans ce manuel. Tout autre usage non conseillé pourrait entraîner incendie, choc électrique et blessures corporelles.
2. Ce ventilateur est UNIQUEMENT destiné à l'usage domestique et non à l'emploi commercial, industriel ou en plein air.
3. Afin de prévenir les chocs électriques, ne placez pas le ventilateur dans une fenêtre, n'immergez ni l'appareil, ni sa

VENTILATEUR SUR PIED DE PIÈCE ENTIÈREQUIETSET ^MC

Série HS-1650

Série HS-1660

fiche, ni son cordon et ne les éclaboussez pas de liquide.

1. Cet appareil comprend une fiche polarisée (une branche est plus large que l'autre). Pour réduire les risques de choc électrique, la fiche n'enfonce que dans un sens dans les prises polarisées. Si elle ne pénètre pas totalement dans la prise, inversez-la. Si elle ne rentre toujours pas, faites appel à un électricien. NE neutralisez PAS ce dispositif de sécurité.
2. Surveillez assidûment l'appareil s'il est utilisé par des enfants ou près d'eux.
3. ÉTEIGNEZ le ventilateur et débranchez-le entre utilisations, pour le déplacer et avant de le nettoyer.
4. Pour le débrancher, ÉTEIGNEZ-le puis tenez la fiche entre le pouce et l'index pour la tirer hors de la prise. Ne tirez jamais sur le cordon d'un coup sec.
5. Ne faites pas fonctionner le ventilateur en présence de vapeurs explosives ou inflammables.
6. Ne placez ni le ventilateur ni de ses pièces près de flammes nues ou près d'appareils de cuisson ou de chauffage.
7. Ne vous servez pas du ventilateur si son cordon ou sa fiche est abîmé, s'il a mal fonctionné, a été échappé ou endommagé d'une façon quelconque (voyez la garantie).
8. Évitez tout contact avec les pièces mobiles.

9. L'emploi d'accessoires non recommandés par le fabricant peut se révéler dangereux.

10. Posez l'appareil sur une surface plane et sèche.

11. N'accrochez pas le ventilateur au mur ou au plafond.
12. Ne vous en servez pas si le boîtier est abîmé.
13. Une fiche mal assujettie dans la prise de courant peut surchauffer et se déformer. Demandez à un électricien de remplacer toute prise de courant usée.
14. Ne jamais faire fonctionner un ventilateur dont le cordon ou la fiche est abîmé. Jeter tout ventilateur endommagé, le retourner au détaillant qui l'a vendu ou

demander l'autorisation de le renvoyer à Kaz, Inc. pour fins de vérification et/ou réparation.

1. Ne pas acheminer le cordon sous tapis ou moquette, ne pas le recouvrir de carpettes ou autres revêtements de sol. Ne pas passer le cordon sous les meubles ou les appareils ménagers. Éloigner le cordon des endroits passants, afin qu'il ne risque pas de faire trébucher.

AVERTISSEMENT : Pour éviter tout risque d'incendie ou de choc électrique, ne pas utiliser ce ventilateur avec une commande de vitesse transistorisée.

FICHE DE SÉCURITÉ AVEC FUSIBLE - MODÈLES ETATS-UNIS SEULEMENT

Ce ventilateur comprend une fiche de sécurité avec fusible conçue pour couper le courant au ventilateur en cas de défaillance électrique. Voyez, ci-dessous, comment utiliser correctement le ventilateur et remplacer le fusible de la fiche de sécurité, si nécessaire.

INSTRUCTIONS D'ENTRETIEN DESTINÉES À L'UTILISATEUR

1. Tenez la fiche pour la tirer hors de la prise de courant, ou autre. Ne donnez pas un coup sec sur le cordon pour le débrancher.
2. Si le ventilateur perd de sa puissance ou bien si vous soupçonnez que le fusible est grillé, commencez par séparer le porte-fusible de rechange de la fiche (fig. 1). Sortez le fusible de rechange de son logement en plastique et mettez ce fusible de côté (fig. 2).

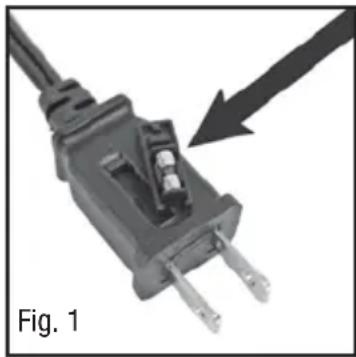

3. Pour accéder au fusible grillé, faites coulisser le volet qui se trouve sur le côté de la fiche. Faites glisser le volet vers l'extérieur jusqu'à ce que le fusible grillé soit totalement visible (fig. 3).
4. Retirez soigneusement le fusible grillé et insérez le neuf à sa place, par pression. Risque d'incendie. Ne remplacez le fusible qu'avec le fusible de 2,5 ampères, 125 volts (fourni avec l'appareil). Refermez totalement le volet en le faisant coulisser. Jetez le fusible grillé. La fiche devrait alors pouvoir être utilisée normalement.
5. Risque d'incendie. Ne remplacez pas la fiche. Elle contient un dispositif de sécurité (fusible) qui ne doit pas être enlevé. Jetez l'appareil si sa fiche est abîmée.
6. S'il vous faut de plus amples renseignements en ce qui concerne le remplacement du fusible de la fiche de sécurité, veuillez communiquer avec le Service à la clientèle de Kaz, visiter notre site Web au www.kaz.com ou appeler le 1-800-477-0457.

A. Assemblage de la base

• Posez la base sur une surface plane.

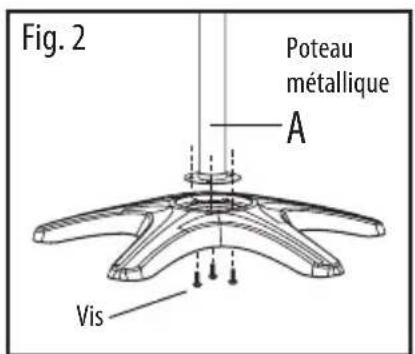

• Adaptez le bas du poteau de métallique (A) dans le renfoncement rond de la base fig.2).

B. Immobilisation du poteau à la base

• Faites correspondre les 3 trous de vis du bas du poteau de métallique (A) et les 3 trous de la base.
• Fixez le poteau de métallique à la base en insérant et vissant les 3 vis dans les 3 trous de la base (fig. 2).
• Faites glisser le couvre-mât dans la base et tournez-le en sens antihoraire pour qu'il s'assujettisse fermement en place.

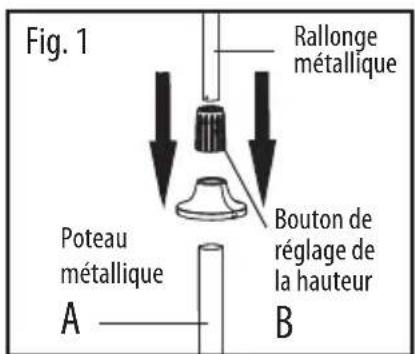

C. Réglage de la hauteur du ventilateur

• Tournez le bouton de réglage de la hauteur (B) en sens ANTIHORAIRE afin de le desserrer.
• Tirez la section de rallonge métallique désirée hors de la poteau de métallique.
• Tournez le bouton de réglage de la hauteur (B) en sens HORAIRE pour le resserrer et immobiliser la rallonge métallique à la hauteur voulue.

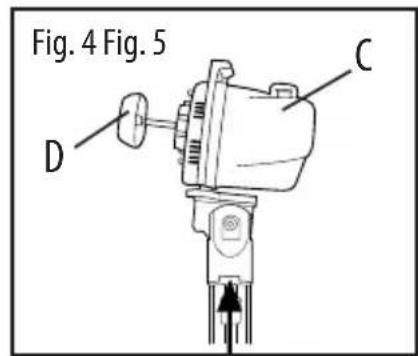

D. Assemblage du haut du ventilateur

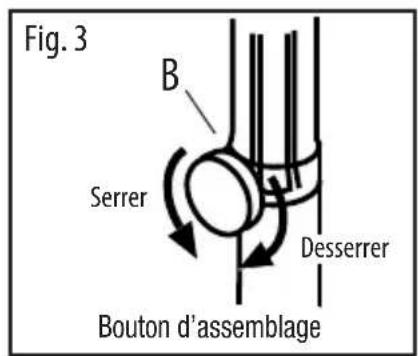

- Placez le boîtier du moteur (C) sur la rallonge métallique et immobilisez-le en tournant le bouton d'assemblage en sens HORAIRE (fig. 3).

Remarque : Si tourner le bouton d'assemblage en sens horaire n'immobilise pas le boîtier du moteur à la rallonge métallique, tournez le bouton en sens antihoraire jusqu'à ce que la rallonge glisse plus loin dans l'ensemble du moteur puis tournez le bouton d'assemblage en sens horaire pour le fixer à la rallonge.

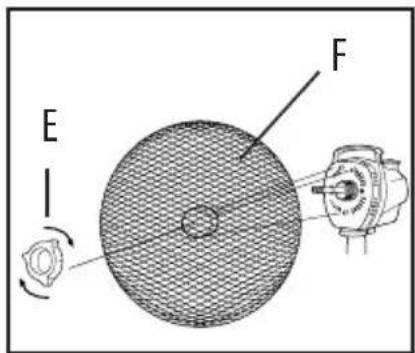

• L'écrou rond de montage de la grille arrière vient fixé au boîtier du moteur. Détachez-le en le tournant en SENS ANTIHORAIRE. Vous l'immobiliserez de nouveau plus tard (fig. 4).
• Mettez la grille arrière sur le boîtier du moteur – les 2 trous du centre de la grille arrière doivent se caler sur les 2 saillies du boîtier du moteur. Placez alors l'écrou de montage de la grille arrière (E) au centre et tournez-le en sens HORAIRE (fig. 5) pour le serrer.

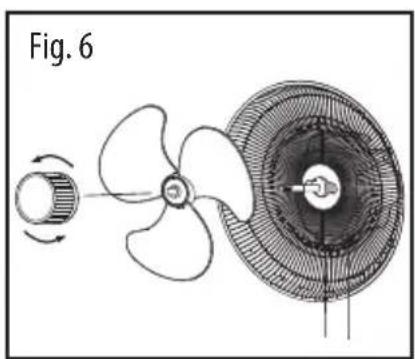

• Faites correspondre le trou central du module des pales et la vis en saillie par rapport à l'ensemble du moteur. Veillez à ce que les 2 rainures se trouvant à l'arrière de l'hélice coïncident bien avec les barres en saillie de l'arbre entourant la vis fixée au boîtier du moteur. Poussez alors le module des pales en place. Ceci fait, enfoncez le bouton de l'hélice au centre du ventilateur puis serrez-le en le tournant en SENS ANTIHORAIRE (fig. 6).
• Faites soigneusement concorder la grille avant et la grille arrière (fig. 7). Afin de fixer la grille avant, levez les attaches intégrées sur son périmètre et fixez-les à la grille arrière (fig. 8).

A. Faites glisser le volet du compartiment des piles dans le sens de la flèche.
B. Placez 2 piles AAA tel que l'indiquent les guides directionnels des rainures (fig. 9). Les piles sont fournies.
C. Faites coulisser le volet du compartiment dans le sens inverse de la flèche jusqu'à ce qu'il s'assujettisse fermement.

REMARQUE : NE MÉLANGEZ NI DES PILES USAGÉES ET NEUVES NI DES PILES ALCALINES, STANDARD (CARBONE-ZINC) ET RECHARGEABLES (NICKEL-CADMIUM).

RENSEIGNEZ-VOUS QUANT À L'ÉLIMINATION DES PILES AUPRÈS DES RECYCLEURS DE VOTRE RÉGION.

MODE D'EMPLOI DU VENTILATEUR DE LA SÉRIE HS-1655, HS-1665

Marche et arrêt

Pour mettre le ventilateur en marche, appuyez sur la touche d'alimentation (⏻) au bas du tableau de commande (fig. 10).

Commande de vitesse

Pour augmenter ou réduire la vitesse, pressez la touche de vitesse du ventilateur (♣) à coups répétés (fig. 10).

Minuterie

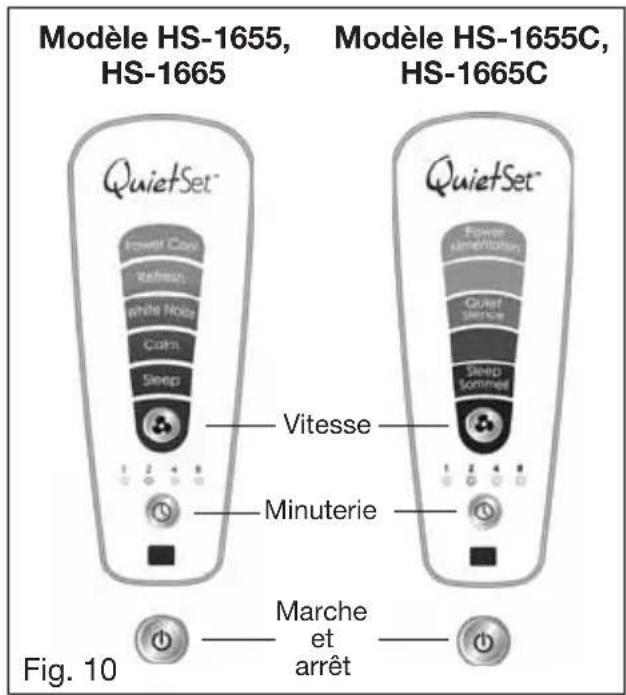

Peut être réglée à 1, 2, 4 ou 8 heures en agissant comme suit (fig. 10) :

• 1 heure : pressez la touche minuterie (⑨) une fois
• 2 heures : pressez la touche minuterie deux fois
  • 4 heures : pressez la touche minuterie trois fois
• 8 heures : pressez la touche minuterie quatre fois

Pressez la touche minuterie une cinquième fois pour mettre la minuterie hors fonction.

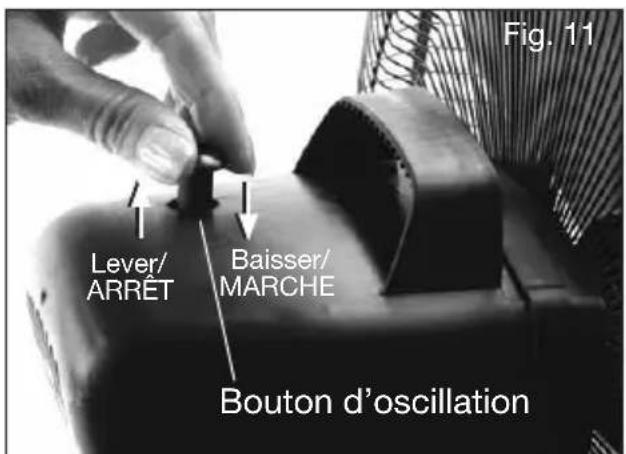

Oscillation

• Le bouton d'oscillation se trouve sur le boîtier du moteur, derrière la poignée de transport.
• Pour ACTIVER l'oscillation, ABAISSEZ le bouton d'oscillation.
• Pour DÉSACTIVER l'oscillation, LEVEZ simplement le bouton (fig. 11).

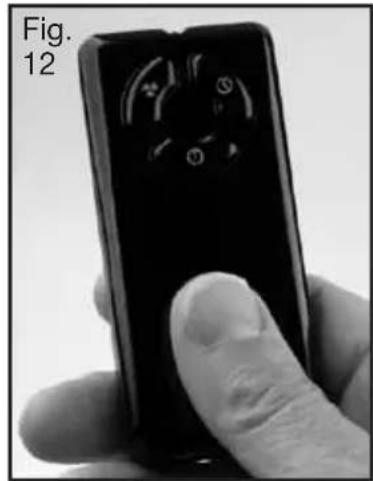

EMPLOI DE LA TÉLÉCOMMANDE DE LA SÉRIE HS-1655, HS-1665

MARCHE ET ARRÊT

Pressez la touche d'alimentation (💡) une fois pour mettre le ventilateur en marche, une deuxième fois pour l'éteindre (fig. 12/13).

COMMANDE DE VITESSE

Pour augmenter ou réduire la vitesse, pressez la touche de vitesse du ventilateur (♣) coup sur coup (fig. 12/13).

MINUTERIE

Peut être réglée à 1, 2, 4 ou 8 heures en agissant comme suit (fig. 12/13) :

• 1 heure : pressez la touche minuterie ( ⓣ) une fois
• 2 heures : pressez la touche minuterie deux fois
• 4 heures : pressez la touche minuterie trois fois
• 8 heures : pressez la touche minuterie quatre fois

Pressez la touche minuterie une cinquième fois pour mettre la minuterie hors fonction (fig. 12/13).

INSTRUCTIONS D'ENTRETIEN DESTINÉES À L'UTILISATEUR

NETTOYAGE ET ENTREPOSAGE

• S'assurer que le ventilateur est réglé à la position OFF
• Débrancher le ventilateur avant de le nettoyer.
• Nettoyer le ventilateur au moyen d'un linge doux et humide uniquement.
• ÉVITER de plonger le ventilateur dans l'eau ou de laisser de l'eau s'infiltrer dans le boîtier du moteur.
• ÉVITER d'utiliser de l'essence, du diluant pour peintures ou un autre produit chimique pour nettoyer le ventilateur.

DÉMONTAGE DE LA GRILLE AVANT POUR LE NETTOYAGE

• Enlever la grille avant en la détachant de la grille arrière.
• Dévisser le bouton de pales en le tournant DANS LE SENS DES AIGUILLES D'UNE MONTRE (À L'ENVERS DES FILETS).
• Séparer le module de pales du boîtier du moteur.
• Essuyer doucement les pales et les grilles au moyen d'un linge doux humide.
• Assembler le ventilateur en suivant les trois dernières étapes des INSTRUCTIONS D'ASSEMBLAGE.

ENTREPOSAGE

- Au moment de ranger l'appareil, le démonter et le nettoyer soigneusement, conformément aux instructions, avant de le placer dans sa boîte d'origine. Si on préfère ne pas démonter le ventilateur, il est recommandé de le couvrir d'une enveloppe de plastique pour le protéger de la poussière. Ranger le ventilateur dans un endroit frais et sec.

SERVICE À LA CLIENTÈLE

Adresser questions et commentaires à :

Kaz USA, Inc.

Southborough, MA 01772, États-Unis

Appelez sans frais au 1-800-477-0457

Courriellez : [e-mail]

Ou visiter notre site Web au : www.kaz.com

Veuillez préciser le numéro de modèle.

REMARQUE : EN CAS DE PROBLÈME, COMMUNIQUER D'ABORD AVEC LE SERVICE À LA CLIENTÈLE OU CONSULTER LA GARANTIE. NE PAS RETOURNER L'APPAREIL AU LIEU D'ACHAT. NE PAS ESSAYER D'OUVRIR LE BOÎTIER DU MOTEUR, SOUS PEINE DE RISQUER L'ANNULATION DE LA GARANTIE, L'ENDOMMAGEMENT DU VENTILATEUR OU DES BLESSURES CORPORELLES.

GARANTIE LIMITÉE DE 1 AN

Prière de lire toutes les instructions avant de tenter d'utiliser ce produit.

A. Cette garantie limitée de 1 an s'applique à la réparation ou au remplacement d'un produit comportant un vice de matière ou de main-d'œuvre. Cette garantie ne s'applique pas aux dégâts découlant d'un usage commercial, abusif ou déraisonnable, ni aux dégâts supplémentaires. Les défaillances résultant de l'usure normale ne sont pas considérées comme des vices de fabrication en vertu de la présente garantie. KAZ USA, INC. N'EST NULLEMENT RESPONSABLE DES DOMMAGES FORTUITS OU INDIRECTS, QUELS QU'ILS SOIENT. TOUTE GARANTIE IMPLICITE DE QUALITÉ MARCHANDE ET DE CONVENANCE RELATIVE À CE PRODUIT A LA MÊME DURÉE LIMITÉE QUE LA PRÉSENTE GARANTIE.

Certaines régions ne permettent pas l'exclusion ou la limitation des dommages fortuits ou indirects, ni les limites de durée applicables à une garantie implicite; par conséquent, il est possible que ces limitations ou exclusions ne s'appliquent pas dans votre cas. Cette garantie vous confère des droits précis, reconnus par la loi. Ces droits diffèrent d'une région à l'autre, et il est possible que vous en ayez d'autres. Cette garantie s'applique uniquement à l'acheteur initial de ce produit, à compter de la date de l'achat initial.

B. À sa discrétion, Kaz USA, Inc. réparera ou remplacera ce produit si l'on constate qu'il comporte un vice de matière ou de main-d'œuvre.

C. Cette garantie ne couvre pas les dommages découlant des tentatives de réparation non autorisées ou de toute utilisation non conforme au présent manuel.

D. Retourner tout produit défectueux à Kaz USA, Inc., accompagné d'une brève description du problème. Inclure une preuve d'achat et un chèque ou un mandat de poste de 10,00 \US/15,50 \ CAN pour les frais de manutention, d'emballage de retour et d'expédition. Prière d'indiquer nom, adresse et numéro de téléphone durant la journée.

Vous devez payer d'avance les frais d'expédition. Nous vous suggérons de demander une conde confirmation suivi ou de livraison.

Adresser à :

Aux États-Unis :

Kaz USA, Inc.

Veuillez aller au www.kaz.com pour faire enregistrer votre produit sous « SUPPORT » puis « Register Product » et recevoir des renseignements quant aux réactualisations et aux nouvelles offres promotionnelles.
