Tipo de producto	Ventilador de pie (columna)
Marca	Honeywell
Modelo	QuietSet HS-1665
Color	Blanco y plateado
Altura	130 cm
Diámetro de la base	30 cm
Peso	5 kg
Alimentación	230 V, 50 Hz
Potencia	40 W
Niveles de velocidad	3 velocidades
Funciones	Oscilación amplia, temporizador 1-8 h, control remoto
Tecnología silenciosa	QuietSet: funcionamiento de bajo ruido
Ángulo de oscilación	75°
Tipo de control	Panel táctil + control remoto
Pantalla	LED con indicador de velocidad y temporizador
Mantenimiento	Limpiar con un paño suave y seco. No sumergir
Seguridad	Base estable antideslizante, rejilla de protección, apagado automático en caso de vuelco
Piezas de repuesto disponibles	Control remoto, rejilla delantera/trasera, base, motor (servicio postventa)
Garantía	2 años
Certificaciones	CE, RoHS

Preguntas frecuentes - QuietSet HS-1665 HONEYWELL

¿Cómo ensamblar el ventilador Honeywell QuietSet HS-1665?

Fije la base a la columna, inserte el vástago en el cuerpo principal y atornille la rejilla trasera. Coloque las aspas, luego la rejilla delantera. Apriete los tornillos de seguridad.

¿Cómo usar el control remoto?

El control remoto permite cambiar la velocidad, activar la oscilación y ajustar el temporizador. Apunte hacia el panel de control en un radio de 5 metros.

¿Cómo ajustar el temporizador?

Presione el botón Timer para establecer una duración de 1 a 8 horas. El ventilador se apagará automáticamente al final del tiempo seleccionado.

El ventilador hace ruido, ¿qué hacer?

Verifique que las aspas estén bien fijadas y que la rejilla esté correctamente enganchada. Asegúrese de que el ventilador esté sobre una superficie plana. La tecnología QuietSet garantiza un funcionamiento silencioso en uso normal.

¿Cómo limpiar el ventilador?

Desconecte el aparato. Use un paño suave y seco para quitar el polvo de la rejilla y las aspas. Para una limpieza profunda, desmonte las rejillas y lávelas con agua jabonosa, luego séquelas completamente antes de volver a montarlas.

¿Puedo usar el ventilador en exteriores?

No, el Honeywell QuietSet HS-1665 está diseñado solo para uso en interiores. Exponerlo a la humedad o a la intemperie puede dañar el aparato.

El ventilador no enciende, ¿qué verificar?

Asegúrese de que el enchufe funcione y que el cable esté bien conectado. Verifique que el interruptor principal esté en posición de encendido. Si el problema persiste, contacte al servicio al cliente.

¿Cómo reemplazar el control remoto?

El control remoto es una pieza de repuesto disponible a través del servicio postventa de Honeywell. Consulte el número de modelo para pedir una pieza de repuesto.

¿El ventilador oscila automáticamente?

Sí, presione el botón Oscilación para activar o desactivar el movimiento de izquierda a derecha. El ángulo de oscilación es de 75°.

¿Cuál es la altura del ventilador?

El Honeywell QuietSet HS-1665 mide aproximadamente 130 cm de altura, lo que permite una difusión óptima del aire en la habitación.

MANUAL DE USUARIO QuietSet HS-1665 HONEYWELL

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

LEA Y GUARDE ESTAS INSTRUCCIONES DE SEGURIDAD ANTES DE UTILIZAR ESTE VENTILADOR

Cuando utilice aparatos electrodomésticos, debe seguir siempre las precauciones básicas para reducir el riesgo de incendio, descarga eléctrica y lesión a personas, incluyendo el siguiente:

SÓLO PARA EE.UU - Este producto utiliza protección contra sobrecarga (fusible). Un fusible quemado indica una situación de sobrecarga o corto circuito. Si el fusible se quema, desconecte el producto del tomacorriente. Reemplace el fusible de acuerdo a las instrucciones de servicio (siga las marcas del producto para una adecuada clasificación del fusible) y revise el producto. Si el fusible de reemplazo se quema, puede haber un corto circuito y el producto debe ser desechado o regresado a una tienda de servicio autorizado para revisión y/o reparación.

1. Utilice este ventilador sólo como se describe en este manual. Otros usos no son recomendados ya que pueden resultar en incendio, descarga eléctrica o lesiones corporales.

2. Este producto está hecho para utilizarse SÓLO en el hogar y no para uso comercial, industrial o en el exterior.

QUIETSET ^MR VENTILADOR DE PEDESTAL PARA TODA LA HABITACIÓN

1. Para proteger contra descarga eléctrica, no coloque el ventilador en la ventana, sumerja en agua la unidad, el enchufe o el cable o rocíe con líquidos.

2. Este aparato tiene un enchufe polarizado (una pata de la clavija es más ancha que la otra). Para reducir el riesgo de descarga, este enchufe fue pensado para entrar sólo en una dirección en un tomacorriente polarizado. Si la clavija no entra completa en el tomacorriente, voltéelo, si aun así no entra, contacte a un electricista calificado. NO intente vencer esta característica de seguridad.

3. Es necesaria supervisión directa cuando este aparato sea utilizado por o cerca de niños.

4. APAGUE y desconecte el ventilador del tomacorriente cuando no esté en uso, cuando lo mueva de un lugar a otro y cuando lo limpie.

5. Para desconectar el ventilador, primero APAGUE la unidad, tome el enchufe y retírelo del tomacorriente. Nunca jale el enchufe por el cable.

6. No opere el ventilador en presencia de humos explosivos y/o inflamables.

7. No coloque el ventilador o cualquiera de las partes cerca de flama directa, aparatos de cocina o de calefacción.

8. No opere este ventilador con el cable o el enchufe dañado o si el producto no funciona correctamente, se ha caído o dañado en cualquier manera (vea la garantía).

9. Évite el contacto con las partes móviles del ventilador.

10. El uso de accesorios no recomendados por el fabricante puede ser peligroso.

11. Coloque el ventilador en una superficie seca y plana.

12. No cuelgue ni monte el ventilador en la pared o el techo.
13. No opere si la cubierta del ventilador está dañada.
14. Un falso contacto entre un tomacorriente CA (enchufe empotrado) y el enchufe puede causar sobrecalentamiento y deformación en el enchufe. Contacte a un eléctrico calificado para reemplazar el tomacorriente flojo o desgastado.
15. No opere ningún ventilador con el cable o el enchufe dañados. Deseche cualquier ventilador dañado, regréselo a la tienda

donde fue comprado, o solicite una devolución autorizada para regresarlo a Kaz, Inc. para revisión y/o reparación.

1. No pase el cable del ventilador debajo de alfombras. No cubra el cable con tapetes, alfombras o cubiertas similares. No pase el cable debajo de muebles o aparatos. Acomode el cable lejos de áreas de tráfico y donde no pueda causar tropiezos.

ADVERTENCIA: Para Reducir el Riesgo de Incendio o Descarga Eléctrica, No Utilice Este Ventilador con Ningún Dispositivo de Control de Velocidad Transistorizado.

ENCHUFE CON FUSIBLE DE SEGURIDAD - EE.UU. SÓLO MODELOS

Este ventilador cuenta con un enchufe con fusible de seguridad el cual está diseñado para cortar la corriente eléctrica del ventilador si ocurre una falla eléctrica. Por favor vea en la parte de abajo para mayor información de cómo utilizar propiamente su ventilador y cambiar el fusible de seguridad del enchufe, si es necesario.

INSTRUCCIONES DE SERVICIO DEL USUARIO

1. Sujete el enchufe y retire del tomacorriente y otro dispositivo de conexión. No desconecte jalando del cable.
2. Si su ventilador pierde potencia y sospecha que el fusible de su ventilador se ha fundido, debe primero retirar el sujetador del fusible de repuesto adjunto al cable de corriente (Fig. 1). Retire el fusible de repuesto del sujetador de plástico y déjelo a un lado (Fig. 2).

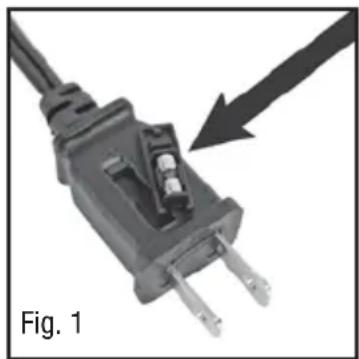

3. Puede accesar a el fusible fundido abriendo la puerta que se encuentra en la parte lateral del enchufe. Deslice la puertahacia afuera hasta que el fusible fundido esté completamente visible (Fig. 3).
4. Cuidadosamente retire el fusible fundido y encaje a presión en su sitio el fusible de reemplazo. Riesgo de incendio. Reemplace el fusible sólo con fusible de 2.5 Amp, 125 V\~ (proporcionado con el producto). Cierre completamente la puerta deslizándola de vuelta en su lugar. Deseche el fusible fundido. Ahora el enchufe debe estar listo para uso normal.
5. Riesgo de incendio. No reemplace el accesorio del enchufe. Contiene un dispositivo de seguridad (fusible) que no se debe quitar. Deseche el producto si el accesorio del enchufe está dañado.
6. Si necesita mayores informes de cómo o cuándo debe cambiar el fusible de seguridad de su enchufe, por favor contacte al Departamento de Servicio al Consumidor de Kaz visitando nuestro sitio web en www.kaz.com o pueden llamar al 1-800-477-0457.

A. Montaje de la Base

• Coloque la base en una superficie plana.
- Acomode la parte inferior del Poste de Metálica del Ventilador (A) en el hueco circular en la base del ventilador (Fig. 2).

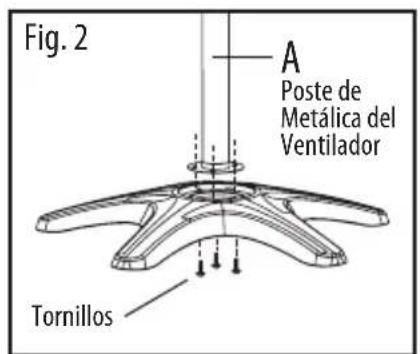

B. Asegurar el Poste del Ventilador en la Base

• Alinee los 3 agujeros de los tornillos en la base del Poste de Metálica del Ventilador (A) con los 3 agujeros en la base.
• Asegure el Poste de Metálica del Ventilador a la base insertando y apretando los 3 tornillos en los 3 agujeros en la parte inferior de la base (Fig. 2).
• Deslice la Cubierta de la Base del Poste en su lugar en la base y gire hacia la izquierda hasta que encaje a presión en su lugar.

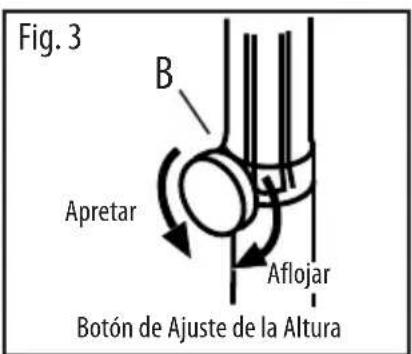

C. Determinar la Altura del Ventilador

• Gire hacia la IZQUIERDA la Perilla de Ajuste de Altura (B) para que la Perilla se afloje alrededor de la Extensión Metálica del Poste.
• Jale la Extensión Metálica del Poste hacia afuera de la Poste De Metálica a la altura deseada.
• Gire hacia la DERECHA la Perilla de Ajuste de Altura (B) para apretar y asegurar la Extensión Metálica del Poste en su lugar y a la altura deseada.

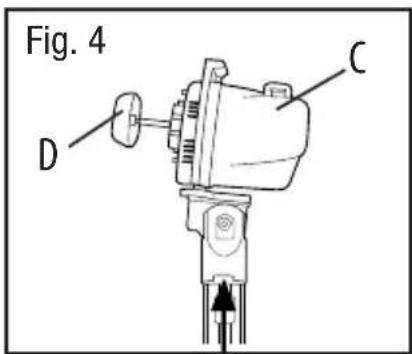

D. Armar la Parte Superior del Ventilador

- Coloque el Montaje del Motor (C) en la Extensión Metálica del Poste y asegúrelo girando la Perilla de Montaje hacia la DERECHA (Fig. 3).

Nota: Si girando el montaje de la perilla hacia la derecha no asegura el montaje del motor a la extensión del poste, gire el montaje de la perilla hacia la izquierda hasta que la extensión del poste metálico pueda deslizarse más en el montaje del motor. Después, gire el montaje de la perilla hacia la derecha para asegurarlo en la extensión del poste metálico.

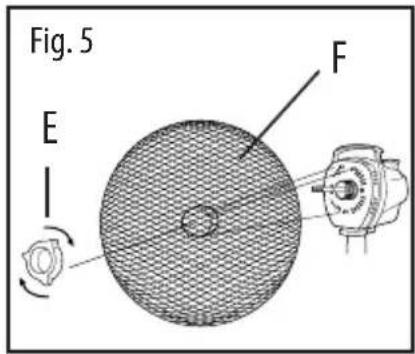

• La Tuerca de Montaje de la Rejilla Posterior Circular vendrá adjunta con el Montaje del Motor. Retírela girando hacia la IZQUIERDA. Usted volverá a colocar la Tuerca de Montaje de la Rejilla Posterior más adelante. (Fig. 4).
• Coloque la Rejilla Posterior en la Cubierta del Motor, asegurándose que los 2 agujeros en el centro de la Rejilla Posterior se acomoden sobre las dos perillas elevadas en la Cubierta del Motor. Ahora coloque la Tuerca de Montaje de la Rejilla Posterior (E) en el centro del ventilador, y apriete girándola hacia la DERECHA (Fig. 5).

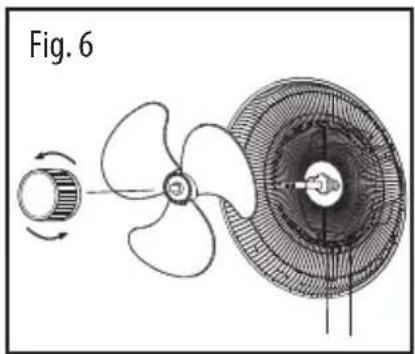

• Alinee el agujero en el centro del Aspa del Ventilador con el tornillo extendido del Montaje del Motor. Asegúrese que las 2 ranuras en la parte posterior del Aspa del Ventilador se alineen con las barras que se extienden del eje y rodean el tornillo adjunto al Montaje del Motor. Después empuje el Aspa del Ventilador en su sitio. Ahora empuje la Perilla del Aspa en el centro del Ventilador, y apriete girando la Perilla del Aspa hacia la IZQUIERDA (Fig. 6).
• Alinee adecuadamente la Rejilla Frontal con la Rejilla Posterior (Fig. 7). Para asegurar la Rejilla Frontal en el ventilador, levante los clips integrados alrededor de la Rejilla Frontal, y sujételos a la Rejilla Posterior (Fig. 8).

INSTRUCCIONES DE MONTAJE (Continuación)

INSTALACIÓN DE BATERÍAS DEL CONTROL REMOTO/INSTRUCCIONES DE REEMPLAZO

A. Retire la tapa de las baterías deslizándola hacia abajo en la dirección de la flecha.
B. Introduzca 2 baterías AAA en el control remoto siguiendo la guía de acomodo dentro de las ranuras del compartimiento (Fig. 9). Baterías incluidas.

C. Coloque de nuevo la tapa deslizándola hacia arriba en sentido opuesto a la dirección de la flecha hasta que la tapa encaje en su lugar.

NOTA: NO MEZCLE BATERÍAS NUEVAS Y USADAS. NO MEZCLE LAS BATERÍAS ALCALINAS, ESTÁNDAR (CARBÓN-ZINC) O RECARGABLES (NIQUEL-CADMIO).

VISITE LOS SITIOS DE RECICLAJE EN SU ÁREA PARA UN DESECHO APROPIADO DE LAS BATERÍAS.

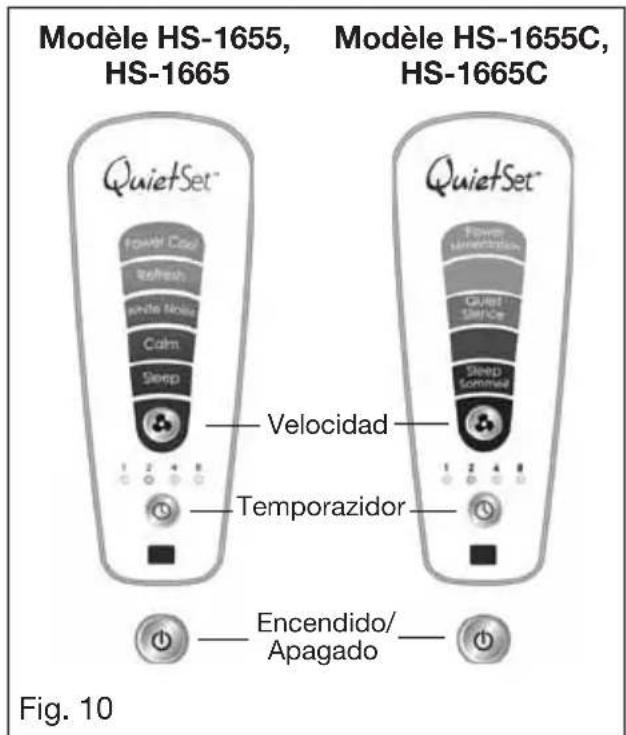

OPERACIÓN DEL VENTILADOR SERIES SERIES HS-1655, HS-1665

ENCENDIDO/APAGADO

Para encender el ventilador, presione el botón de Encendido (☐) located at the bottom of the control panel (Fig. 10).

CONTROL DE VELOCIDAD

Para ajustar la velocidad hacia arriba o hacia abajo, presione el botón de Velocidad del Ventilador (♣) repetitivamente para aumentar el nivel (Fig. 10).

TEMPORIZADOR

Escoja entre los ajustes de 1, 2, 4 u 8 horas realizando la siguiente función (Fig. 10):

• 1 hora: Presione una vez el botón del Temporizador (①).
• 2 horas: Presione dos veces el botón del Temporizador.
• 4 horas: Presione tres veces el botón del Temporizador.
• 8 horas: Presione cuatro veces el botón del Temporizador.

Presione el botón del Temporizador cinco veces para apagar esta característica.

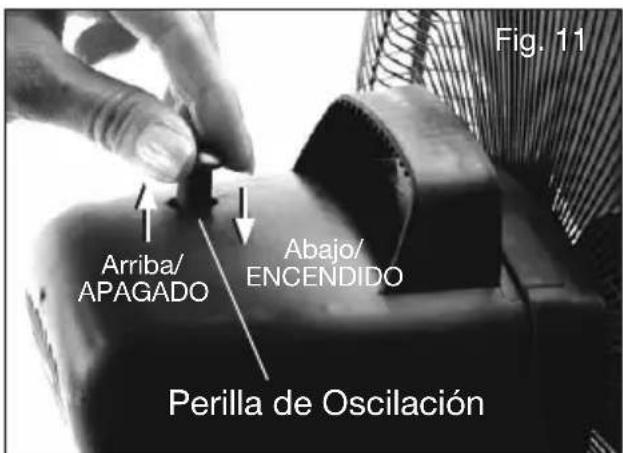

OSCILACIÓN

• La Perilla de Oscilación está ubicada en el panel superior del Montaje del Motor detrás del Asa de Transporte.
• Para INICIAR la oscilación del ventilador, empuje la Perilla de Oscilación hacia ABAJO.
• Para DETENER la oscilación del ventilador, jale la Perilla de Oscilación hacia ARRIBA. (Fig. 11).

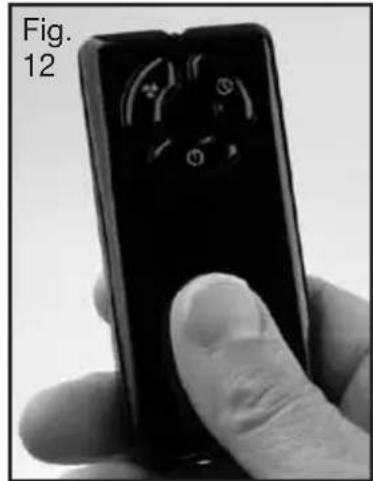

OPERACIÓN CONTROL REMOTO SERIES HS-1655, HS-1665

ENCENDIDO/APAGADO

Presione una vez el botón de Encendido (para encender el ventilador. Presione de nuevo el botón de Encendido para apagar el ventilador (Fig. 12/13).

CONTROL DE VELOCIDAD

Para ajustar la velocidad hacia arriba o hacia abajo, presione el botón de Velocidad del Ventilador (♣) repetitivamente para aumentar el nivel (Fig. 12/13).

TEMPORIZADOR

Escoja entre los ajustes de 1, 2, 4 u 8 horas realizando la siguiente función (Fig. 12/13):

• 1 hora: Presione una vez el botón del Temporizador ( ⓣ).
• 2 horas: Presione dos veces el botón del Temporizador.
• 4 horas: Presione tres veces el botón del Temporizador.
• 8 horas: Presione cuatro veces el botón del Temporizador.

Presione el botón del Temporizador cinco veces para apagar esta característica (Fig. 12/13).

LIMPIEZA Y ALMACENAMIENTO

• Compruebe que el ventilador está apagado.
• Desenchufe siempre el ventilador antes de limpiarlo.
• Para limpiar el ventilador, simplemente utilice un trapo suave humedecido.
• NO sumerja el ventilador en el agua, ni deje que se infiltre agua en el cajetín del motor.
• NO use gasolina, disolvente para pintura ni ningún otro producto químico para limpiar el ventilador.

DESMONTAJE DE LA REJILLA DELANTERA PARA LIMPIEZA

• Quite la rejilla separándola de la rejilla trasera.
• Desatornille el botón de las hojas girándolo EN EL SENTIDO DE LAS AGUJAS DE UN RELOJ (AL CONTRARIO DE LAS ROSCAS).
• Separe el módulo de las hojas del cajetín del motor.
• Limpie con cuidado las hojas y las rejillas con un paño suve humedecido.
• Vuelva a montar el ventilador siguiendo las 3 últimas etapas de las INSTRUCCIONES DE ENSAMBLAJE.

ALMACENAMIENTO

- Cuando vaya a guardar su aparato, desmóntelo y límpielo cuidadosamente siguiendo las instrucciones antes de colocarlo en su embalaje original. Si prefiere no desmontar el ventilador, cúbralo con un plástico para protegerlo del polvo. Guarde el ventilador en un lugar fresco y seco.

SERVICIO AL CONSUMIDOR

Correos electrónicos, preguntas o comentarios a:

Kaz USA, Inc.

Llame lada gratuita al: 1-800-477-0457

Correo Electrónico: [e-mail]

O visite nuestro sitio web: www.kaz.com

Por favor asegúrese de especificar el número de modelo.

NOTA: SI TIENE PROBLEMAS, CONTACTE PRIMERO EL DEPARTAMENTO DE RELACIONES PUBLICAS O REVISE SU GARANTIA. NO REGRESE AL LUGAR DE ORIGEN DE COMPRA. NO INTENTE ABRIR EL OTOR USTED MISMO, HACER ESTO PUEDE INVALIDAR SU GARANTIA Y CAUSAR DAÑO AL VENTILADOR O A USTED MISMO.

1 AÑO DE GARANTIA LIMITADA

Primero debe leer todas las instrucciones antes de intentar usar este producto.

A. Esta garantía limitada por 1 año aplica para reparación o reposición del producto contra defecto en materiales o mano de obra. Esta garantía no aplica para daños hechos por uso comercial, abusivo o no razonable o daños adicionales. Defectos que sean resultado del uso y desgaste normal no serán considerados como defecto bajo esta garantía. KAZ USA, INC. NO SE HACE RESPONSABLE POR DAÑOS INCIDENTALES O CONSECUENCIALES DE NINGUNA NATURALEZA. CUALQUIER GARANTIA IMPLICITA DE COMERCIABILIDAD, APTITUD/CAPACIDAD PARA UN PROPOSITO PARTICULAR SOBRE ESTE PRODUCTO ESTA LIMITADA EN DURACION CON LA DURACION DE ESTA GARANTIA. Algunas jurisdicciones no admiten la exclusión o limitación por daños incidentales o consecuenciales en cuanto a la duración de la garantía implícita, por lo tanto las limitaciones o exclusiones anteriores puedan no aplicar para usted. Esta garantía le brinda derechos legales específicos, y usted también pudiera tener otros derechos, que varían de jurisdicción en jurisdicción. Esta garantía aplica solo para el comprador original de este producto desde la fecha original de la compra.

B. A su consideración, Kaz USA, Inc. reparará o cambiará este producto si encuentra defecto en materiales o de fabricación. Los productos defectuosos deben de regresarse al lugar de compra de acuerdo con las políticas de la tienda. A partir de ese momento, mientras se encentre dentro del período de garantía, el producto defectuoso se debe regresar a Kaz USA, Inc..

C. Esta garantía no cubre daños por intentos de reparación no autorizados, o por cualquier otro uso que no esté de acuerdo con el manual de instrucciones.

D. Regrese el producto defectuoso a Kaz USA, Inc. con una breve descripción del problema. Incluya prueba de compra y un cheque \$10 US / 15.50 CAN o money order para cargos por manejo, retorno y envío del paquete. Por favor incluya su nombre, dirección y teléfono de contacto durante el día. Debe de prepagar los cargos de envío. Enviar a:

In U.S.A.:

Kaz USA, Inc.

Por favor visite nuestra página www.kaz.com y registre su producto bajo Costumer Care Center y reciva información del producto, actualizaciones y nuevas ofertas promocionales.
