Tipo de producto	Ventilador de ventana doble
Marca	Honeywell
Modelo	HW-305 Twin Window
Dimensiones (An x Al x Pr)	25 x 25 x 15 cm
Peso neto	2,8 kg
Alimentación eléctrica	220-240 V ~ 50 Hz
Potencia absorbida	30 W
Número de velocidades	2 (baja, alta)
Función inversión de flujo	Sí (verano/invierno)
Termostato integrado	Sí, ajustable
Control	Manual mediante botones
Longitud del cable de alimentación	1,8 m
Material principal	Plástico ABS
Rejilla de protección	Sí, extraíble para limpieza
Mantenimiento y limpieza	Limpiar con un paño húmedo, no sumergir
Seguridad	Apagado automático en caso de sobrecalentamiento
Piezas de repuesto disponibles	Filtro, cable de alimentación, patas de fijación
Reparabilidad	Servicio posventa del fabricante, piezas disponibles
Garantía	2 años

Preguntas frecuentes - HW-305 Twin Window HONEYWELL

¿Cómo instalar el ventilador Honeywell HW-305 en una ventana?

Coloque el ventilador en la abertura de la ventana, ajuste los paneles deslizantes laterales para asegurar un ajuste perfecto, luego bloquee los tornillos de fijación. Asegúrese de que el cable de alimentación no esté pellizcado.

¿Cómo invertir el flujo de aire del ventilador?

Presione el botón de reversibilidad ubicado en el panel de control. El ventilador cambia entonces del modo de aspiración al modo de extracción o viceversa.

¿El ventilador Honeywell HW-305 hace ruido?

El nivel sonoro es moderado (< 50 dB) en velocidad baja y ligeramente más alto en velocidad alta. Es adecuado para uso nocturno en habitación.

¿Cómo limpiar el ventilador?

Desenchufe el aparato, retire la rejilla frontal desatornillando los tornillos, limpie las aspas y la rejilla con un paño húmedo. No use productos abrasivos. Deje secar completamente antes de volver a montar.

¿El ventilador tiene mando a distancia?

No, este modelo se controla solo mediante botones en el aparato. No se incluye mando a distancia.

¿Cómo ajustar el termostato?

Gire la perilla del termostato a la temperatura deseada. El ventilador se encenderá cuando la temperatura ambiente supere el umbral ajustado y se apagará por debajo.

¿El ventilador se puede usar en verano e invierno?

Sí, gracias a la función inversión de flujo, puede aspirar aire fresco en verano o extraer aire caliente en invierno. Ideal para uso durante todo el año.

¿Cuál es la longitud del cable de alimentación?

El cable de alimentación mide 1,8 metros de largo. Use una extensión si es necesario, pero asegúrese de que sea adecuada para la potencia.

¿Qué hacer si el ventilador no se enciende?

Verifique que el aparato esté bien enchufado y que el tomacorriente funcione. Asegúrese de que el termostato no esté ajustado por debajo de la temperatura ambiente. Si el problema persiste, contacte al servicio posventa.

¿Dónde encontrar piezas de repuesto para el HW-305?

Las piezas de repuesto (filtros, cable, patas de fijación) están disponibles a través del servicio al cliente de Honeywell o en sitios de piezas de repuesto autorizados.

MANUAL DE USUARIO HW-305 Twin Window HONEYWELL

IMPORTANTES INSTRUCCIONES DE SEGURIDAD

LEA ESTAS INSTRUCCIONES ANTES DE USAR SU VENTILADOR Y CONSÉRVELAS

El uso de aparatos eléctricos requiere ciertas precauciones elementales para minimizar los riesgos de incendio, choque eléctrico o heridas, principalmente:

1. Siempre que utilice el ventilador, confórmese al presente manual, de lo contrario podría provocar incendios, choques eléctricos o daños.
2. Este producto está diseñado ÚNICAMENTE para uso doméstico. No es apto para uso comercial, industrial ni a la intemperie.
3. Para evitar choques eléctricos, no coloque el ventilador en una ventana, ni sumerja el aparato, el cable o el enchufe en el agua. Tampoco debe vaporizar ningún líquido sobre el aparato.
4. Este producto está dotado de un enchufe polarizado (el enchufe tiene una patilla más ancha que otra). Para minimizar el riesgo de choque eléctrico, sólo hay una forma de introducir el enchufe en la toma de corriente polarizada. Si el enchufe no entra completamente en la toma, gírelo. Si aún así no logra introducir el enchufe en la toma, llame a un electricista profesional. El enchufe polarizado es un dispositivo de seguridad, NO trate de

VENTILADOR TIPO TORRE

Serie DY-012

Serie HY-013

suprimir este dispositivo de seguridad.

1. Se recomienda la vigilancia de un adulto cuando un aparato electrodoméstico sea manipulado por niños o en presencia de éstos.
2. Apague el ventilador y desenchúfelo cuando no lo use y antes de moverlo o limpiarlo.
3. Para desenchufar el ventilador, apáguelo y tome el enchufe para sacarlo de la toma. Nunca tire del cable.
   8 No use el ventilador en presencia de vapores explosivos o inflamables.
4. No ponga el ventilador ni ninguna de sus piezas cerca de una llama o de un aparato de cocina o de calefacción
5. No use el ventilador si el enchufe o el cable de alimentación están dañados. Tampoco debe usar el aparato si muestra señales de mal funcionamiento, si se ha caído o ha sufrido algún daño (consulte la garantía).
6. Evite todo contacto con las piezas móviles del ventilador.
7. El uso de accesorios no recomendados por el fabricante puede ser peligroso.
8. Coloque el ventilador sobre una superficie seca y plana.
9. No debe suspender el ventilador ni fijarlo a una pared ni al techo.
10. No lo utilice si la cubierta del ventilador está dañada.
11. Una mala conexión entre la toma de corriente CA y el enchufe puede provocar recalentamiento y la consecuente deformación del enchufe. Llame a un electricista profesional para que cambie la toma de corriente defectuosa.

ADVERTENCIA: Para reducir el riesgo de incendio o choque eléctrico, NO USE este ventilador con ningún dispositivo de control de velocidad transistorizado.

INSTRUCCIONES DE ENSAMBLAJE DE LA SERIE DY-012

NOTA: Remueva todo el contenido de la caja. Conserve el manual y las herramientas necesarias para el ensamblaje. Necesitará un destornillador estrella (para el ensamblaje. Éste no viene incluido con el ventilador.

A. Ensamblaje de la Base

• Voltee cuidadosamente el ventilador de arriba hacia abajo.
• Coloque el cable de alimentación eléctrica a través del canal encastrado ubicado en el centro de la base posterior (Fig. 1).
• Alinee las partes posterior y delantera de la base y únalas empujando firmemente las cuatro extrusiones redondas dentro de los círculos adyacentes de las piezas de conexión (Fig. 2).

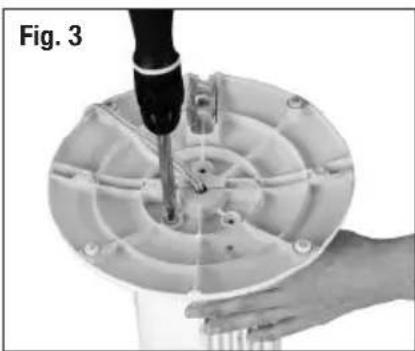

B. Asegurando el Ventilador a la Base

• Utilice tres (3) tornillos M5 x 12 y un destornillador estrella () para asegurar la base en la parte inferior del cajetín del ventilador. Alinee los tres orificios en la base con los tres orificios en la parte inferior del cajetín del ventilador (Fig. 3).
• Tire suavemente el cable de alimentación eléctrica y colóquelo

firmemente dentro de su soporte (Fig. 4).

- Vuelva a colocar el ventilador en posición de pie. Estará listo para ser usado.

INSTRUCCIONES DE OPERACIÓN DE LA SERIE DY-012

• Asegúrese que el ventilador esté en posición OFF (pulse el botón OFF (!))
• Coloque el ventilador en una superficie plana y seca.
• Enchufe el cable de alimentación eléctrica en un tomacorriente polarizado de 120 Voltios c.a.
• Para ponerlo en marcha, pulse el botón de control de velocidad adecuado: alta ( ) media ( ), o baja ( ) (Fig. 5).
• Para activar o desactivar el modo Oscilación, pulse el botón de oscilación (Fig 6).
• Para apagar el ventilador, pulse una vez el botón OFF (☐)

NOTA: Remueva todo el contenido de la caja. Conserve el manual y las herramientas necesarias para el ensamblaje. Necesitará un destornillador estrella ( ) para el ensamblaje. Éste no viene incluido con el ventilador.

A. Ensamblaje del Pedestal

• Coloque el cable de alimentación eléctrica a través del centro de las partes delantera y posterior del pedestal. Los orificios de los tornillos deben apuntar en dirección del ventilador.
• Alinee las partes delantera y posterior del pedestal y únalas empujando firmemente (Fig. 7).

B. Asegurando el Ventilador al Pedestal

• Voltee cuidadosamente el ventilador de arriba hacia abajo.
• Alinee los tres orificios en el pedestal con los tres orificios en la parte inferior del cajetín del ventilador. Utilice los tres (3) tornillos (M5 x 12) incluidos en la caja y un destornillador estrella (para asegurar el pedestal al cajetín del ventilador (Fig. 8).

C. Ensamblaje de la Base

• Voltee cuidadosamente el ventilador de arriba hacia abajo. Coloque el cable de alimentación eléctrica a través del canal encastrado ubicado en el centro de la base posterior (Fig. 9).
• Alinee las partes posterior y delantera de la base y únalas empujando firmemente las cuatro extrusiones redondas dentro de los círculos adyacentes de las piezas de conexión (Fig. 10). Fig. 9

D. Asegurando el Ventilador a la Base

- Alinee los tres orificios en la parte inferior del pedestal con los tres orificios en la base. Utilice los tres (3) tornillos M5 x 12 y el destornillador estrella (☒) para asegurar la base a la parte inferior del cajetín del ventilador (Fig. 11).

- Coloque el cable de alimentación eléctrica a través de la ranura en la parte inferior de la base. Tire suavemente el cable de alimentación eléctrica y colóquelo firmemente dentro de su soporte (Fig. 12).

- Coloque el ventilador en posición de pie. Estará listo para ser usado.

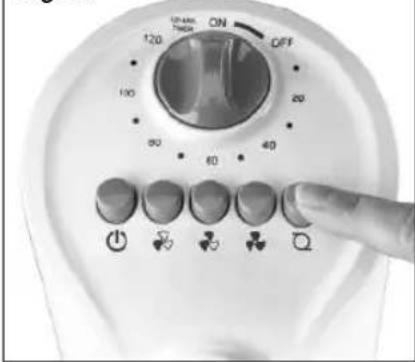

INSTRUCCIONES DE OPERACIÓN DE LA SERIE HY-013

• Asegúrese que el ventilador esté en posición OFF; pulse el botón OFF (⏻).
• Coloque el ventilador en una superficie plana y seca.
• Enchufe el cable de alimentación eléctrica en un tomacorriente polarizado de 120 Voltios c.a.
• Para ponerlo en marcha, pulse el botón de control de velocidad adecuado: alta ( ), media ( ), o baja ( ) (Fig. 73)
• Para activar o desactivar el modo Oscilación, pulse el botón de oscilación (Fig 14).
• Active el dispositivo automático de cierre del temporizador girando la perilla para programar el tiempo desead (entre 10 y 120 minutos) (Fig. 15).
• Si desea encender nuevamente el ventilador, gire el botón hacia la izquierda a la posición ON.
• Para apagar el ventilador, pulse una vez el botón OFF (💡)

Fig. 13

Fig. 14

• Desenchufe el ventilador antes de proceder a limpiarlo.
• Para limpiar la superficie exterior del ventilador, utilice únicamente un lienzo suave humedecido.
• NO sumerja el ventilador en el agua. No permita que el agua se infiltre en el cajetín del motor.
• NO utilice gasolina, disolventes de pintura ni otros productos químicos para limpiar el ventilador.
• Limpie suavemente las rejillas con un lienzo. Para limpiar entre las rejillas y remover el polvo, recomendamos utilizar un limpiatubos, un desempolvador flexible, una spiradora o presión de aire. NO SUMERJA EL VENTILADOR EN EL AGUA. NO PERMITA QUE EL AGUA SE INFILTRE EN EL CAJETÍN DEL MOTOR. NO UTILICE GASOLINA, DISOLVENTES DE PINTURA NI OTROS PRODUCTOS QUÍMICOS PARA LIMPIAR EL VENTILADOR.
• Antes de guardar el ventilador, límpielo cuidadosamente, tal como se indica en el manual de instrucciones. Almacénelo en su embalaje original o cúbralo para protegerlo del polvo. Almacene el ventilador en un lugar fresco y seco.

SERVICIO A LA CLIENTELA

Envíe sus preguntas comentarios a:

Kaz, Incorporated

Llame gratis al 1-800-477-0457

Correo electrónico : [e-mail]

O visite nuestro sitio Web : www.kaz.com

Por favor, especifique el número de modelo.

NOTA: EN CASO DE PROBLEMA, CONTACTO SERVICO A LA CLIENTELA PRIMERO O CONSULTE LA GARANTÍA. NO DEVUELVA EL VENTILADOR AL COMERCIO DONDE LO COMPRÓ. NO INTENTE ABRIR LA CARCASA DEL MOTOR USTED MISMO. SI LO HACE PUEDE ANULAR LA GARANTÍA Y PUEDE DAÑAR EL VENTILADOR O PROVOCAR LESIONES PERSONALES.

GARANTÍA LIMITADA DE 1 AÑO

Antes de usar este producto, por favor lea completamente las intrucciones.

A. La presente garantía limitada de 1 año cubre la reparación o remplazo del producto si éste presenta un defecto de fábrica o de mano de obra. Esta garantía excluye todo daño resultante del uso comercial, abusivo o inadecuado del producto, o de daños asociados. Las defectos resultantes del desgaste normal no se consideran defectos de fábrica en virtud de la presente garantía.

KAZ NO SERÁ CONSIDERADA RESPONSABLE DE DAÑOS FORTUITOS O INDIRECTOS DE NINGÚN TIPO. TODA GARANTÍA IMPLÍCITA DE CALIDAD COMERCIAL O DE CONVENIENCIA CON UN FIN ESPECÍFICO RELACIONADA CON ESTE PRODUCTO TENDRÁ LA MISMA VIGENCIA QUE LA PRESENTE GARANTÍA. En

ciertos lugares no se permite la exclusión o limitación de daños fortuitos o indirectos, ni los límites de duración aplicables a una garantía implícita. Por consiguiente, es posible que estas limitaciones o exclusiones no se apliquen en su caso. Esta garantía le confiere ciertos derechos legales específicos. Es posible que usted también tenga otros derechos legales, los que varían según la jurisdicción. La presente garantía sólo es válida para el comprador inicial del producto a partir de la fecha de compra.

B. A su discreción, KAZ reparará o remplazará el presente producto si se constata que presenta un defecto de fábrica o de mano de obra.

C. Esta garantía no cubre los daños ocasionados por tentativas de reparación no autorizadas o por todo uso que no esté en concordancia con el presente.

D. Para devolver un producto defectuoso a KAZ, Incorporated, adjunte una breve descripción del problema e incluya la prueba de compra y un cheque o giro postal de US\10.00 o CAN\15.50 para cubrir los gastos de manutención, embalaje y reenvío. Sírvase indicar su nombre, dirección y un número de teléfono donde se le pueda ubicar durante el día.

Debe pagar los gastos de envío por adelantado. Pida confirmación del seguimiento o de la entrega. Enviar a:

En los EE.UU.NA.:

Kaz, Incorporated

Por favor visite www.kaz.com y registre su producto en el Centro de Atención al Cliente y reciba información y actualizaciones de su productos y nuevas ofertas promocionales.
