| Type de produit | Réfrigérateur encastrable |
| Marque | MIELE |
| Modèle | K 1911 SF |
| Dimensions (H x L x P) | 177 cm x 76 cm x 63 cm (estimation) |
| Poids net | Environ 70 kg |
| Alimentation électrique | 220-240 V, 50 Hz, 1,2 A |
| Classe climatique | SN-ST (10 °C à 38 °C) |
| Volume utile total | Environ 250 L (estimation) |
| Nombre de clayettes | 4 clayettes en verre |
| Nombre de bacs à légumes | 1 bac à légumes |
| Type de dégivrage | Automatique (No Frost) |
| Fonction SuperCool | Oui |
| Éclairage intérieur | LED |
| Niveau sonore | 35 dB (estimation) |
| Consommation énergétique annuelle | Environ 150 kWh (estimation) |
| Classe énergétique | Classe E (estimation selon ancienne étiquette) |
| Type d'installation | Encastrable, peut être installé côte à côte avec un autre appareil Miele |
| Face avant | Acier inoxydable, nécessite un cadre supérieur pour installation côte à côte |
| Nettoyage et entretien | Nettoyer avec un chiffon doux et un détergent doux. Ne pas utiliser de nettoyeurs vapeur. |
| Garantie constructeur | 2 ans (pièces et main-d'œuvre) |
| Pièces détachées et réparabilité | Pièces disponibles auprès de Miele. Indice de réparabilité non communiqué. |
| Informations générales | Notice d'utilisation disponible en PDF. Assistance technique Miele. |
FOIRE AUX QUESTIONS - K 1911 SF MIELE
Questions des utilisateurs sur K 1911 SF MIELE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Réfrigérateur au format PDF gratuitement ! Retrouvez votre notice K 1911 SF - MIELE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil K 1911 SF de la marque MIELE.
MODE D'EMPLOI K 1911 SF MIELE
Instructions d'installation
Afin d'éviter une utilisation inappropriée, veuillez lire ces instructions avant l'installation ou l'utilisation.
en, fr, es - US, CA, MX
Avant de commencer 3
Avant de commencer l'installation 9
Côte à côte 9. sans cloison 9... avec cloison. 10
Outils et accessoires nécessaires 10
Outils. 10 Autres 10
Préparation des appareils 11
Installation de la plaque de chauffage 12 Connexion des appareils 13

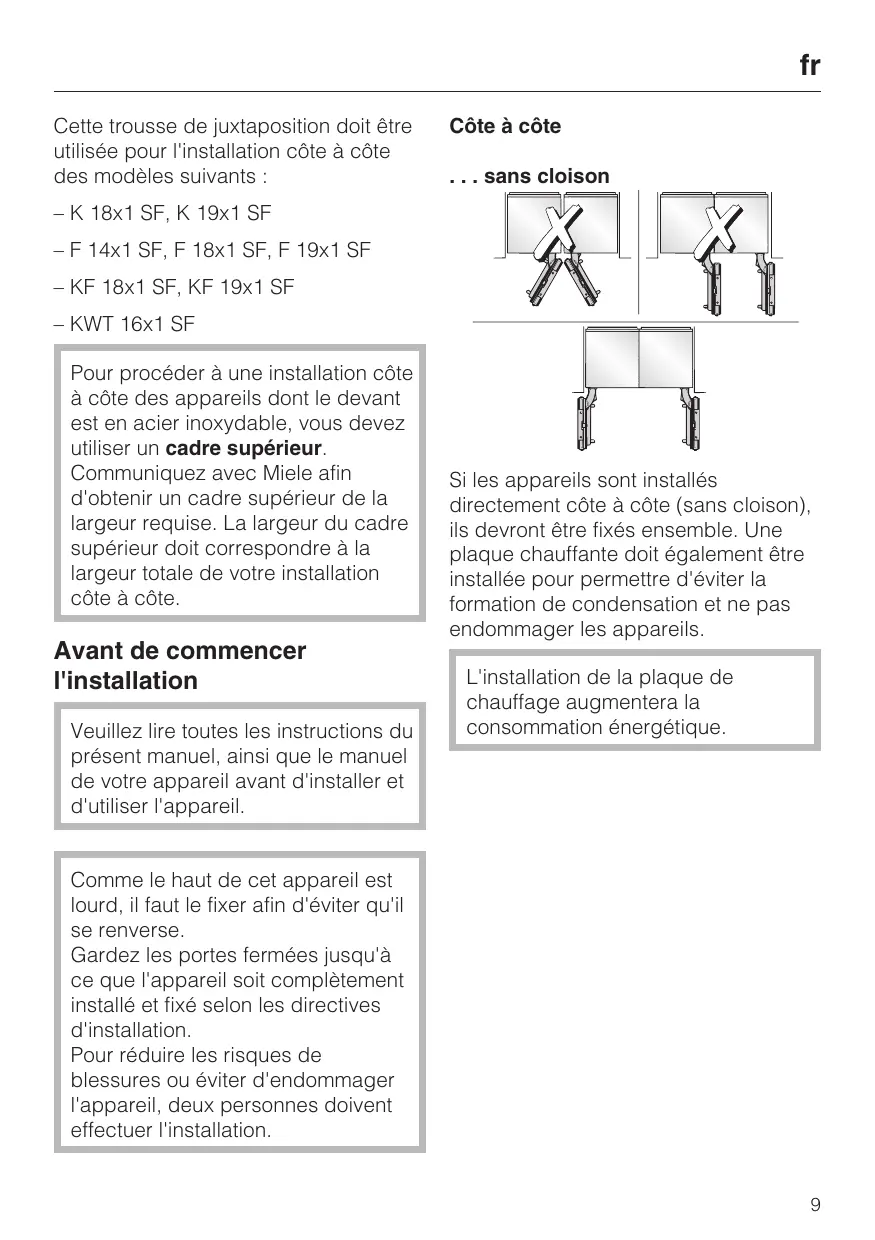

Avant de commencer 15
Cette trousse de juxtaposition doit être utilisée pour l'installation côte à côte des modèles suivants :
- K 18x1 SF, K 19x1 SF
- F 14x1 SF, F 18x1 SF, F 19x1 SF
- KF 18x1 SF, KF 19x1 SF - KWT16x1SF
Pour procéder à une installation côte à côte des appareils dont le devant est en acier inoxydable, vous devez utiliser un cadre supérieur.
Communiquez avec Miele afin d'obtenir un cadre supérieur de la largeur requise. La largeur du cadre supérieur doit correspondre à la largeur totale de votre installation côte à côte.
Avant de commencer l'installation
Veuillez suivre toutes les instructions du présent manuel, ainsi que le manuel de votre appareil avant d'installer et d'utiliser l'appareil.
Comme le haut de cet appareil est lourd, il faut le fixer afin d'éviter qu'il se renverse.
Gardez les portes fermées jusqu'à ce que l'appareil soit complètement installé et fixé selon les directives d'installation.
Pour réduire les risques de blessures ou éviter d'endommager l'appareil, deux personnes doivent effectuer l'installation.
Côte à côte
... sans cloison
Si les appareils sont installés directement côte à côte (sans cloison), ils devront être fixés ensemble. Une plaque chauffante doit également être installée pour permettre d'éviter la formation de condensation et ne pas endommager les appareils.
L'installation de la plaque de chauffage augmentera la consommation énergétique.

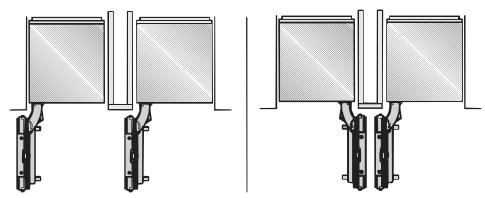

La cloison doit avoir une épaisseur d'au moins 5/8 po (16 mm).

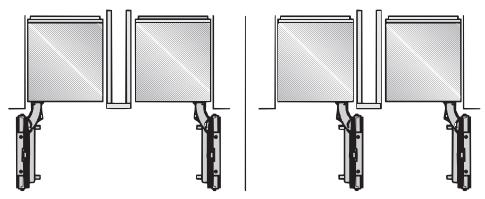

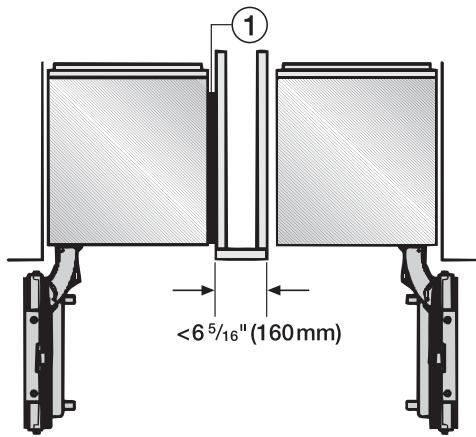

S'il y a entre deux appareils adjacent une cloison d'une épaisseur comprise entre 5 / 8 po (16 mm) et 6 ^ 5 / _ 1 6 po (160 mm), alors chaque appareil doit être individuellement installé dans son propre emplacement (meuble) à l'aide des accessoires de montage fournis.
Dans ce cas, vous devez seulement utiliser la plaque de chauffage ① de la "trousse de juxtaposition" afin d'éviter la formation de condensation et de ne pas endommager les appareils.
L'installation de la plaque de chauffage augmentera la consommation énergétique.
Lorsque vous relevez les dimensions pour la cloison sur le modèle 4, tenez compte de l'épaisseur des panneaux de porte sur mesure et des poignées de porte. De cette manière, les portes des appareils ne seront pas endommagées si elles sont ouvertes en même temps.
Outils et accessoires nécessaires
Pour procéder à une installation côte à côte, vous devez utiliser un cadre supérieur que vous pouvez obtenir en communiquant avec Miele.
Outils
- un tournevis Torx T 20;
- une mèche Torx T 20 + un aimant de retenue;
- une clé ajustable.
Autres
des mèches de plusieurs tailles, adaptées aux matériaux; - une pièce de matériel fin (par ex. du linoléum) pour protéger le sol; - du ruban adhésif.
Préparation des appareils
Placez les appareils côte à côte dans la position voulue.
Retirez les cadres de montage situés au-dessus et sur le côté intérieur de chaque appareil (côté de la poignée).

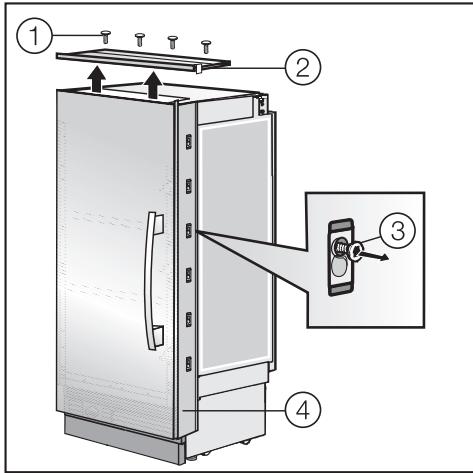

Retirez les vis ① du cadre de montage supérieur ② de chaque appareil puis enlevez le cadre. Dévissez de plusieurs tours les vis ③ du cadre de montage latéral ④ de chaque appareil. Retirez les cadres de montage latéraux ④ de la charnière en les faisant glisser vers le haut. ■ Revissez les vis ③ ou enlevez les complètement.

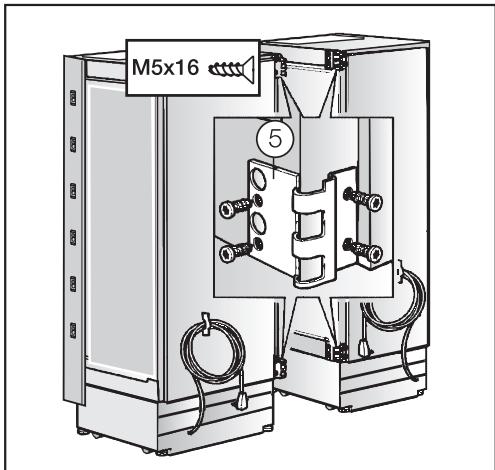

Vissez en position les demi-charnières ⑤ de la trousse de juxtaposition sur les deux appareils.

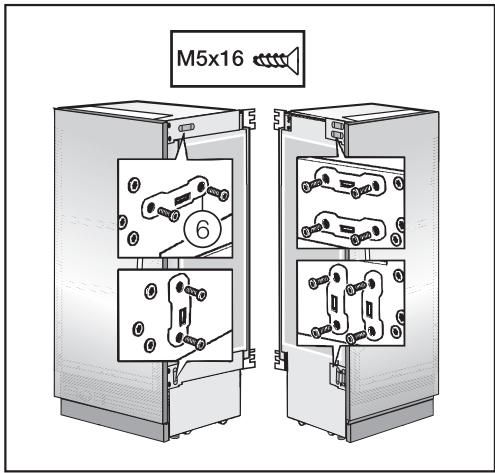

Vissez les plaques latérales ⑥ sur les deux appareils. Vérifiez ensuite la position des deux appareils.
Installation de la plaque de chauffage
La plaque de chauffage doit être fixée sur la droite de l'appareil situé à gauche.

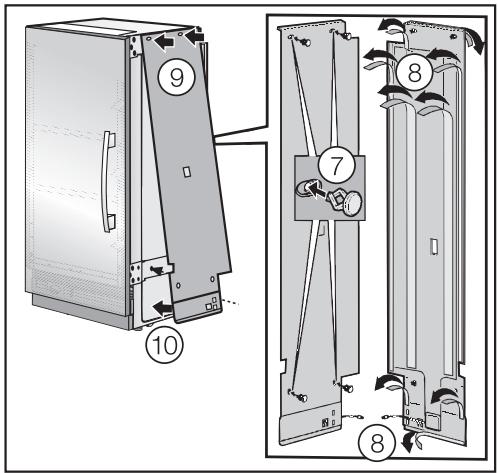

- Placez les attaches dans les trous pré-usinés ⑦. Retirez la pellicule protectrice du ruban adhésif ⑧.
- Placez les attaches dans les trous supérieurs tout en maintenant la plaque de chauffage à distance du bas de l'appareil ⑨. Appuyez sur la plaque de chauffage de bas en haut puis placez les attaches dans les trous inférieurs 10.

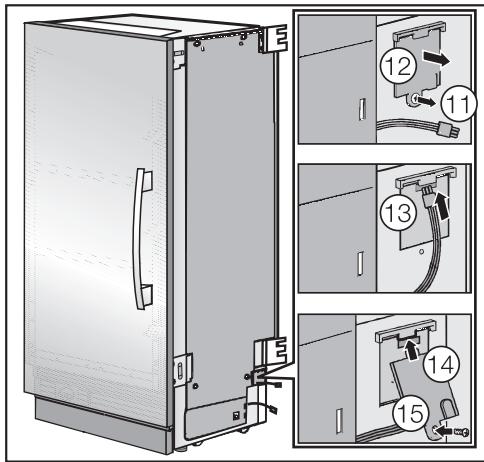

Désvissez les vis de la boîte de raccordement ①. Ouvrez la boîte de raccordement 12. Reliez le câble 13. Remplacez le couvercle de la boîte de raccordement 14. Vissez de nouveau les vis de la boîte de raccordement 15.

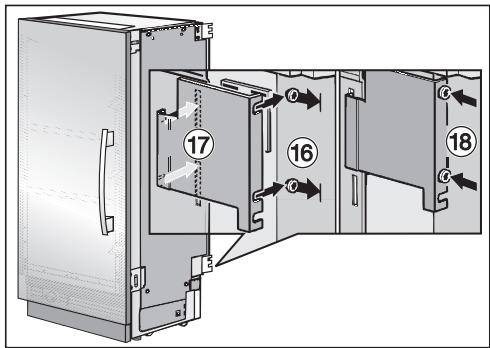

Desserrez les vis situées au bas de l'appareil 16. Ne les dévissez pas complètement. - Placez le couvercle qui protège le câble au-dessus de la plaque de chauffage et replacez les vis ⑦ par en-dessous. Serrez les vis 18.
Connexion des appareils

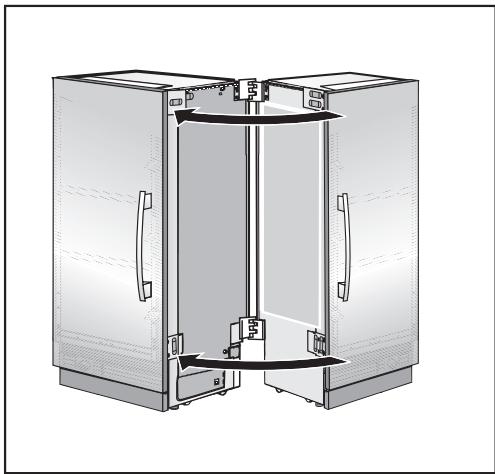

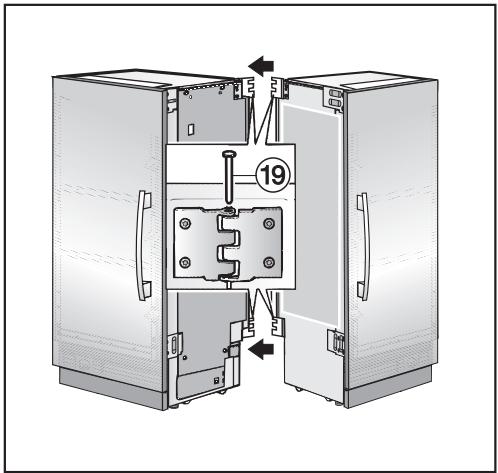

Poussez les appareils l'un contre l'autre jusqu'à ce que les demi-charnières s'emboitent.
- Placez les attaches dans les charnières.
Poussez les appareils l'un contre l'autre à l'avant le plus possible.

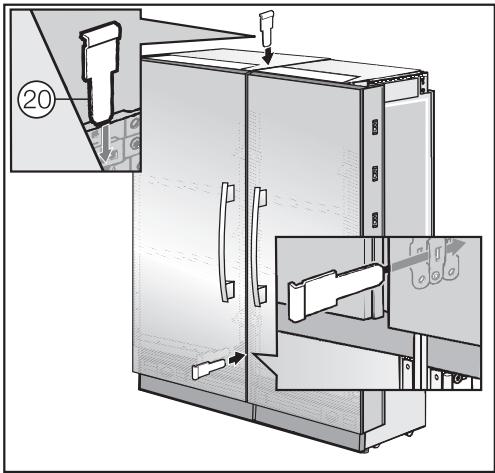

Une fois les appareils l'un contre l'autre, placez le support métallique 20 sur les plaques inférieure et supérieure. Utilisez un outil pour pousser le support jusqu'au bout.

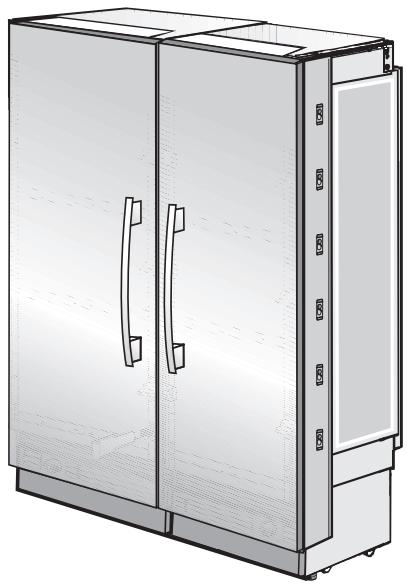

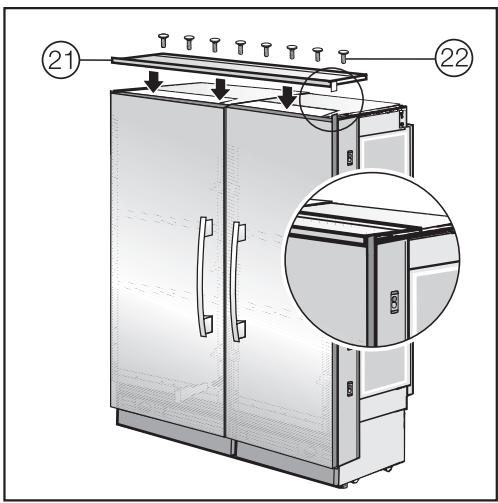

Placez le cadre supérieur au-dessus de l'installation côte à côte, enfoncez-le dans les orifices et fixez-le aux appareils à l'aide des vis 22.
Fixer maintenant les deux appareils au meuble. Référez-vous aux instructions d'installation de chaque appareil.
Les cadres et les vis qui restent ne sont plus nécessaires pour procéder à une installation côte à côte.

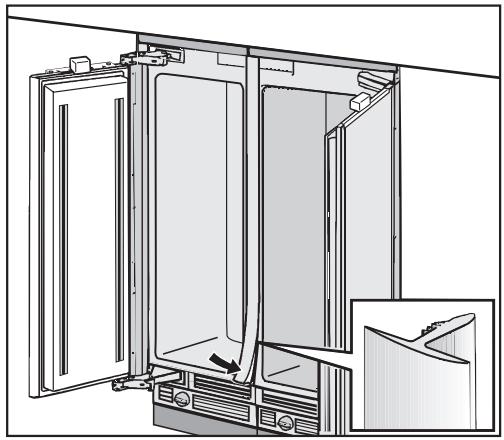

- Placez la baguette de recouvrement dans l'espace qui sépare les deux appareils.
