MANUAL DE USUARIO K 1911 SF MIELE

Este equipo de combinaciones debe usarse en las instalaciones adyacentes de los siguientes modelos: Instalaciones adyacentes . . . sin división – K 18x1 SF, K 19x1 SF – F 14x1 SF, F 18x1 SF, F 19x1 SF – KF 18x1 SF, KF 19x1 SF – KWT 16x1 SF Para la instalación adyacente de aparatos con frente de acero inoxidable, también necesitará un Marco superior. Comuníquese con Miele para obtener un marco superior del ancho necesario. El ancho del marco superior corresponde al ancho total de su combinación de aparatos adyacentes. Antes de comenzar Lea todas las instrucciones de este manual, al igual que las del manual que viene con su aparato antes de la instalación o utilización. Si los aparatos se instalan directamente uno al lado del otro (sin una división), será necesario acoplarlos. También se debe instalar una alfombrilla térmica. Esto ayudará a evitar la condensación y evitará daños. La instalación de la alfombrilla térmica aumentará el consumo de energía. El peso de este aparato se concentra en su parte superior y debe sujetarse para evitar la posibilidad de que se incline hacia adelante. Mantenga las puertas cerradas hasta que el aparato esté completamente instalado y afianzado según las instrucciones de instalación. Se deben usar dos personas para la instalación a fin de reducir el riesgo de lesiones o daños al producto.

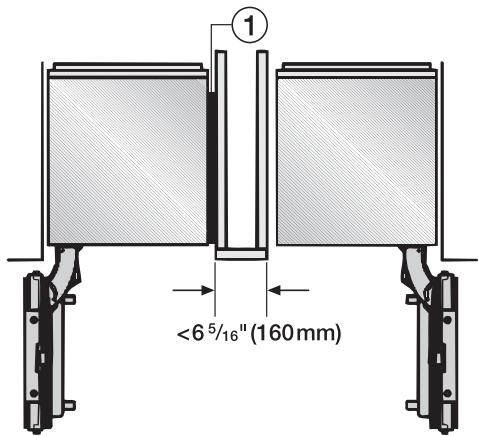

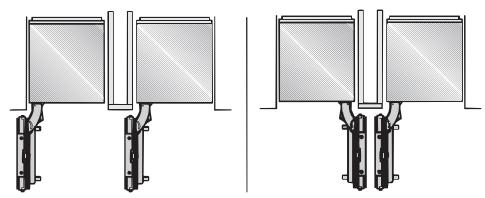

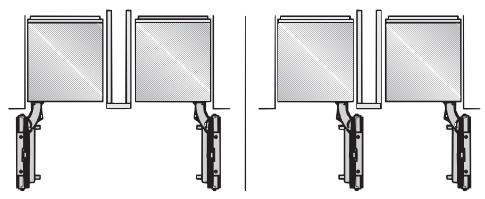

. . . con división El grosor mínimo de la división es de 16 mm (5/8"). Si el grosor de la división entre los aparatos adyacentes es de 16 mm (5/8") a 160 mm (6 5/16"), cada uno de ellos deberá instalarse en forma individual dentro de su propia cavidad empleando los accesorios de montaje suministrados. Al determinar las dimensiones de la división correspondiente al modelo 4, tenga en cuenta el grosor de las áreas frontales del mueble y las manijas de las puertas. Esto impedirá que las puertas se dañen si se abren al mismo tiempo. Accesorios y herramientas necesarias En este caso, lo único que necesitará es la alfombrilla térmica a del "Equipo de combinación" para prevenir la condensación y evitar daños. La instalación de la alfombrilla térmica aumentará el consumo de energía. Para conectar la combinación de aparatos adyacentes, necesitará un marco superior, que podrá obtener de Miele. Herramientas – Desatornillador con cabeza Torx T 20 – Broca Torx T 20 y portabrocas magnético – Llave ajustable Otros – Diversos tamaños de brocas, adecuados para el material – Pieza de material delgado (por ejemplo, linóleo) para proteger el piso contra daños – Cinta adhesiva

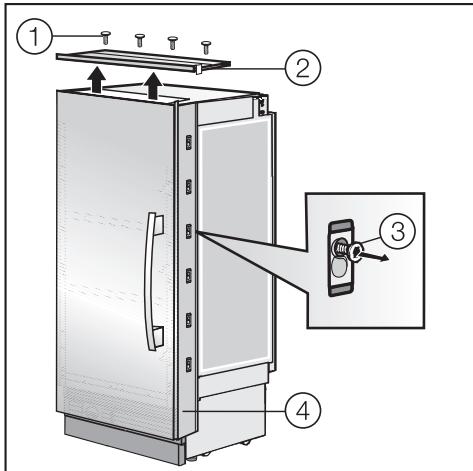

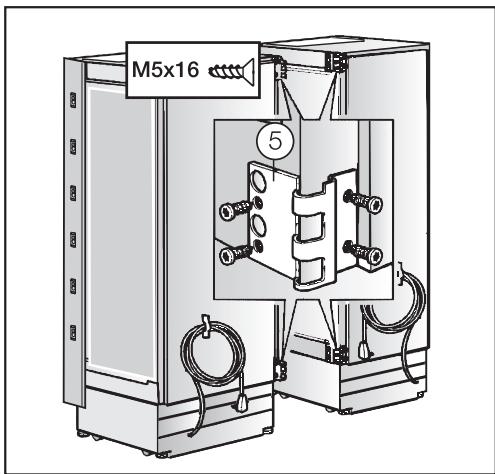

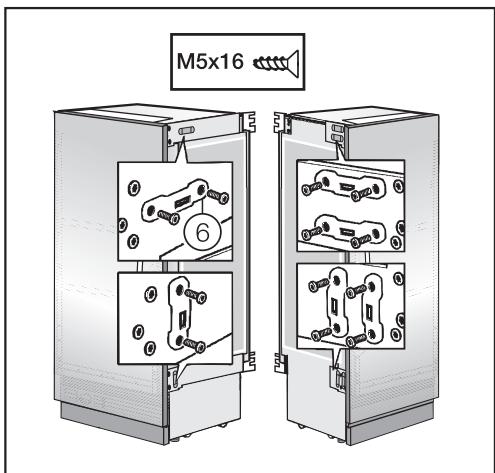

Preparación de los aparatos ^ Coloque los aparatos uno al lado del otro según la configuración prevista. Saque los marcos de montaje ubicados en la parte superior e interior (lado de las manijas) de cada aparato. ^ Tome cada mitad de las bisagras e del equipo para instalaciones adyacentes y atorníllelas a ambos aparatos. ^ En cada aparato, saque los tormillos a del marco de montaje superior b y quite el marco sacándolo hacia arriba. ^ Suelte los tornillos c girándolos un par de veces en el marco de montaje lateral d de cada aparato. ^ Deslice cada marco de montaje d ligeramente hacia arriba y luego hacia afuera para sacarlo de su bisagra. ^ Apriete los tornillos c al máximo o quítelos. ^ Atornille las placas laterales f a ambos aparatos. Examine la posición de los dos aparatos.

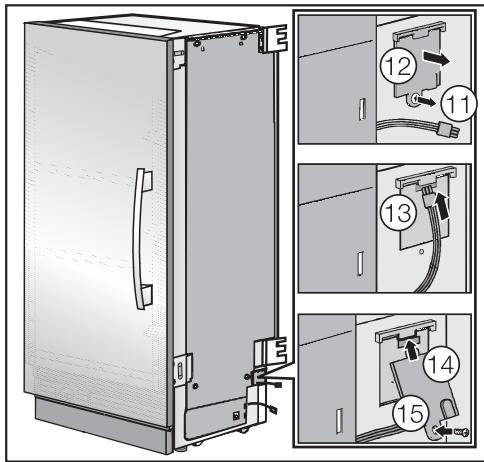

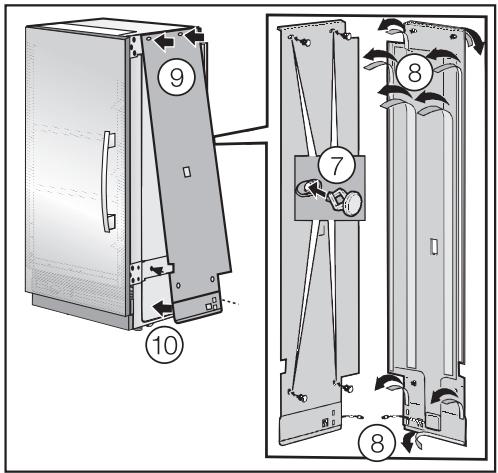

Instalación de la esterilla eléctrica La esterilla térmica debe sujetarse sobre el lado derecho del aparato ubicado al lado izquierdo. ^ Afloje los tornillos de la caja de conexiones k. ^ Abra la caja de conexiones l. ^ Conecte el cable m. ^ Introduzca los pasadores a través de los orificios preparados g. ^ Jale y retire la tira de protección de la cinta adhesiva h. ^ Introduzca los pasadores en los orificios superiores, al tiempo que mantiene la esterilla térmica lejos de la parte inferior del aparato i. ^ Pegue la esterilla térmica en dirección de arriba hacia abajo e introduzca los pasadores inferiores en los orificios j.

^ Cierre la tapa de la caja de conexiones n. ^ Coloque y apriete los tornillos de la caja de conexiones o.

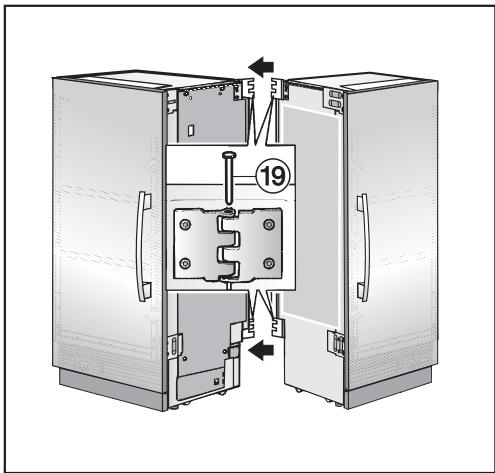

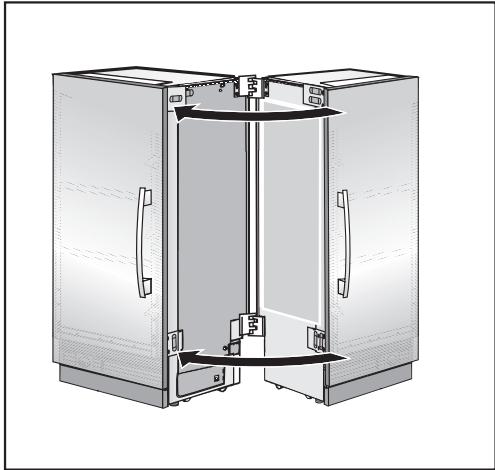

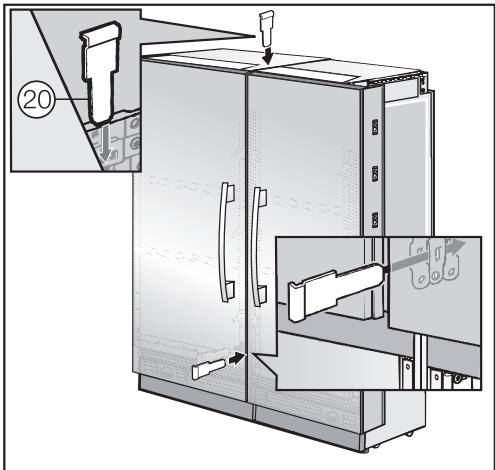

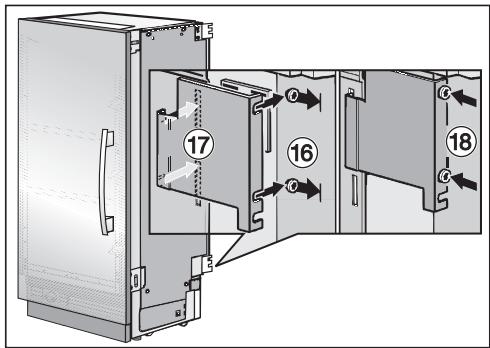

^ Afloje los tornillos de la parte posterior del aparato p. No los desatornille totalmente. ^ Cuelgue la tapa del cable de su bisagra en la alfombrilla térmica y, por abajo, empújela hacia los tornillos q. ^ Acerque los aparatos lo máximo posible. ^ Apriete los tornillosr. Conexión de los aparatos ^ Empuje los aparatos para acercarlos y hasta que las mitades de las bisagras se acoplen. ^ Una vez unidos los aparatos, introduzca el puntal de metal t en las placas superior e inferior. Utilice una herramienta para empujar el puntal hasta insertarla por completo. ^ Introduzca los pasadores s en las bisagras.

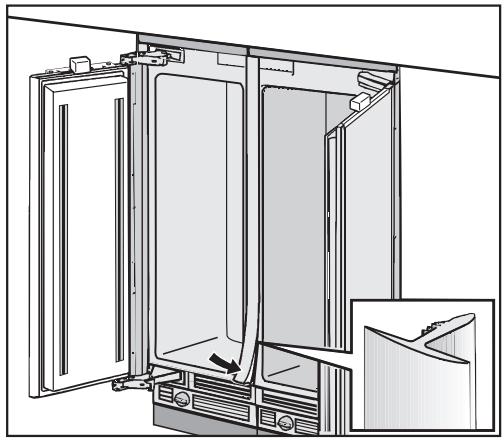

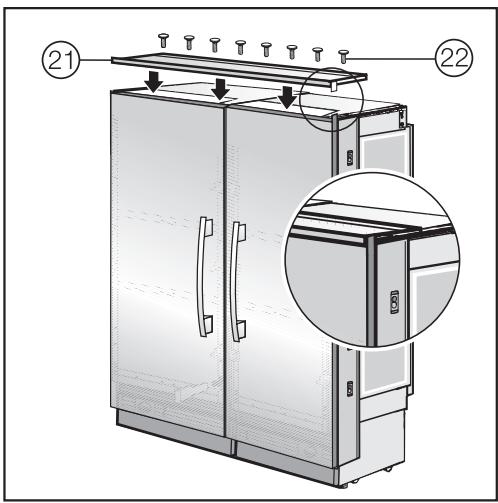

^ Introduzca la tira de recubrimiento en la juntura entre los aparatos. ^ Coloque el marco superior u en la combinación de aparatos adyacentes, engánchelo en los orificios y fíjelo a los aparatos con los tornillos v. Ahora sujete la combinación de aparatos a la cavidad de la instalación. Para obtener las instrucciones, consulte las instrucciones de instalación de cada aparato. Los marcos y tornillos que quedan ya no son necesarios para la combinación de aparatos adyacentes.

Alteration rights reserved / Tous droits réservés / Modificaciones con derechos reservados/ 4309 M.-Nr. 07 343 771 / 02 For the most updated manual see the Miele website. / Pour obtenir la version la plus récente du guide, consultez le site Web de Miele./ Consulte el sitio web de Miele para obtener el manual más actualizado.
