MODE D'EMPLOI ZLJ24 CAME

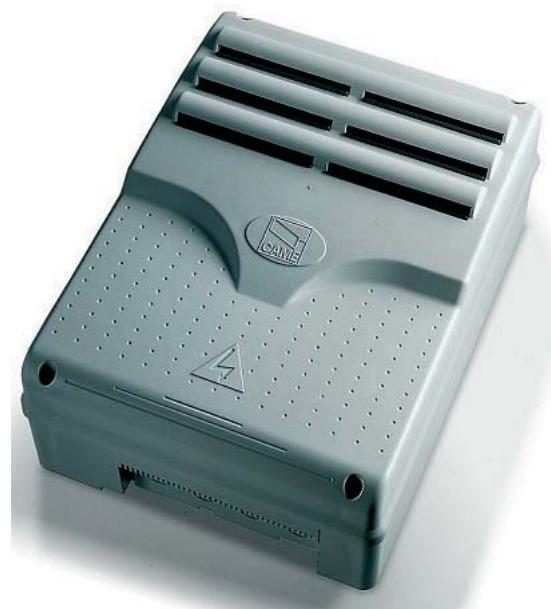

Armoire de commande pour motoréducteurs en 24V
SERIE
MANUEL POUR L'INSTALLATION
ZLJ24
1 Légende des symboles
Ce symbole signale les parties à lire attentivement.
Ce symbole signale les parties concernant la sécurité.
Ce symbole signale les indications à communiquer à l'utilisateur.
2.1 Usage prévu
L'armoire de commande ZLJ24 a été conçue pour la commande des automatismes en 24V D. C. pour portails battants de la série (Axo-FrogFerni-Fast)
Tout montage et utilisation qui diffèrent des indications techniques du manuel sont interdits.
2.2 Limites d'emploi
Respectez les distances et les diamètres des câbles comme il est indiqué sur le tableau «type de câbles et épaisseurs minimales».
La puissance totale des moteurs ne doit pas dépasser 500W.
Came Cancelli Automatici est une entreprise certifiée par le système de Gestion de la Qualité des Entreprises ISO 9001:2000 et de Gestion de l'Environnement ISO 14001. Les produits Came sont entièrement conçus et fabriqués en Italie. Ce produit est conforme aux règlementations suivantes : voir Déclaration de conformité.
4 Description
Le produit a été conçu et fabriqué par CAME CANCELLI AUTOMATICI S. p. A. conformément aux normes de sécurité en vigueur. Il est garanti 24 mois sauf en cas d'altérations.
L'armoire de commande doit être alimentée à 230V a.c., fréquence 50/60Hz.
Les dispositifs de commande et les accessoires sont en 24V. ATTENTION! Les accessoires ne doivent pas dépasser au total 50W.
Toutes les connexions sont protégées par des fusibles rapides, voir tableau.
Les fonctions sur les contacts d'entrée et de sortie, les réglages des durées de temps et la gestion des usagers, sont configurées et affichées sur l'afficheur commandé par un logiciel.

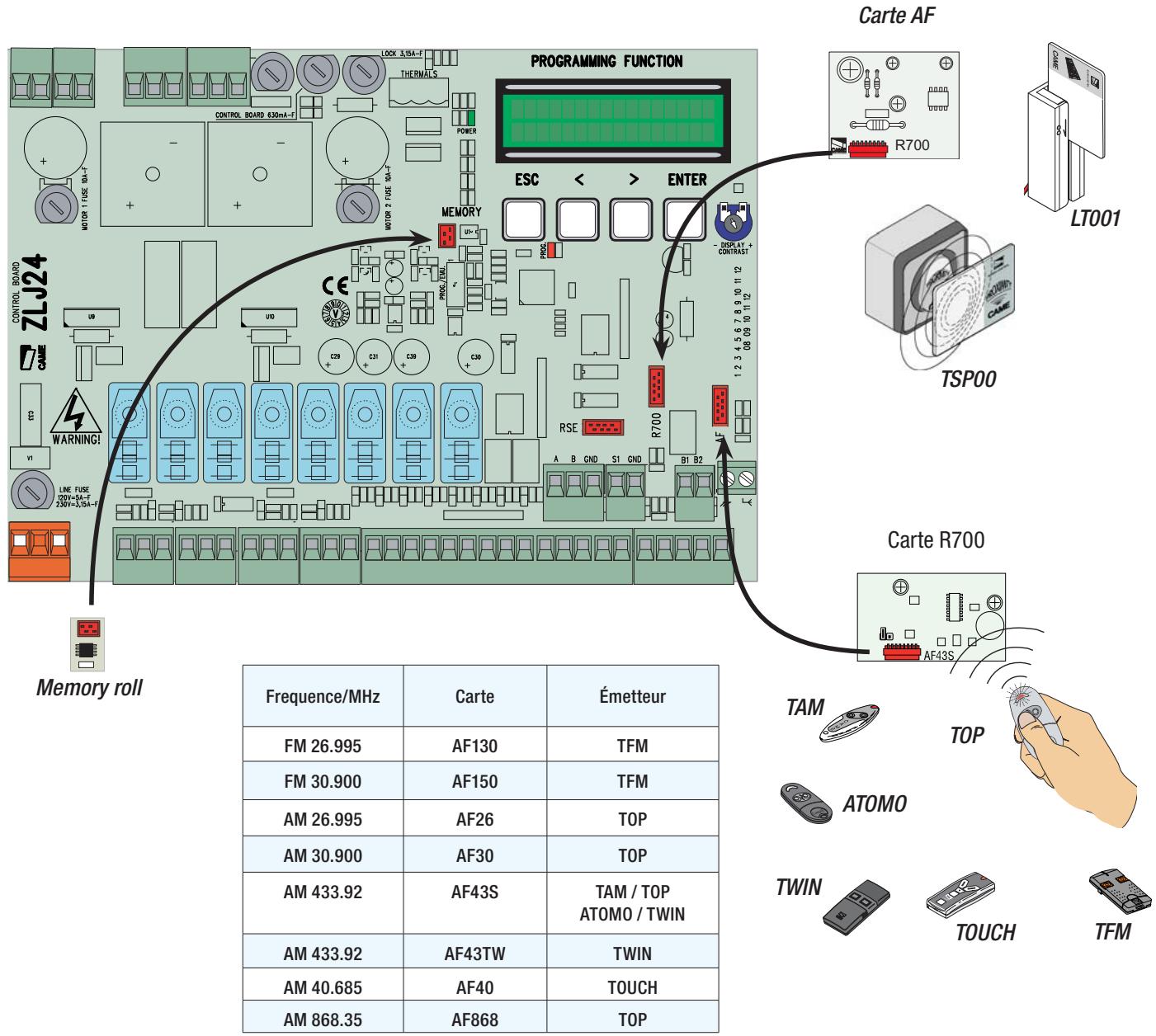

Elle est prévue pour le branchement de la carte LB 180 pour alimenter la carte par l'intermédiaire des batteries qui, en cas de panne de courant électrique, intervient automatiquement. Au rétablissement de la tension de ligne, elle procède à la recharge desdites batteries.
| RENSEIGNEMENTS TECHNIQUES |
| alimentation | 230V - 50/60Hz |
| puissance max | 500W |
| Absorption au repos | 110mA |
| puissance max. accessoires 24V | 50W |
| Classe d'iso1ation | II |
| Matérial | ABS |
| Degré de protection | IP54 |
| Température de service | -20 / +55°C |
| TABLEEAU FUSIBLES |
| protection: | fusible: |
| Serrure électrique | 3.15A-F |
| Carte électronique (ligne) | 5A-F = 230V |
| Accessoires | 2A-F |
| Dispositifs de commande (centrale) | 630mA-F |
| Moteur | 10A-F |

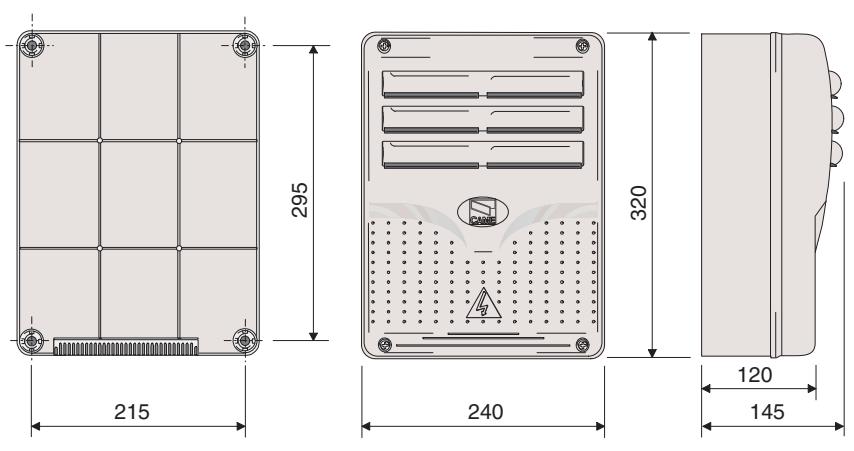

4.1 Dimensions, entre axes et trous de fixation
(mm)

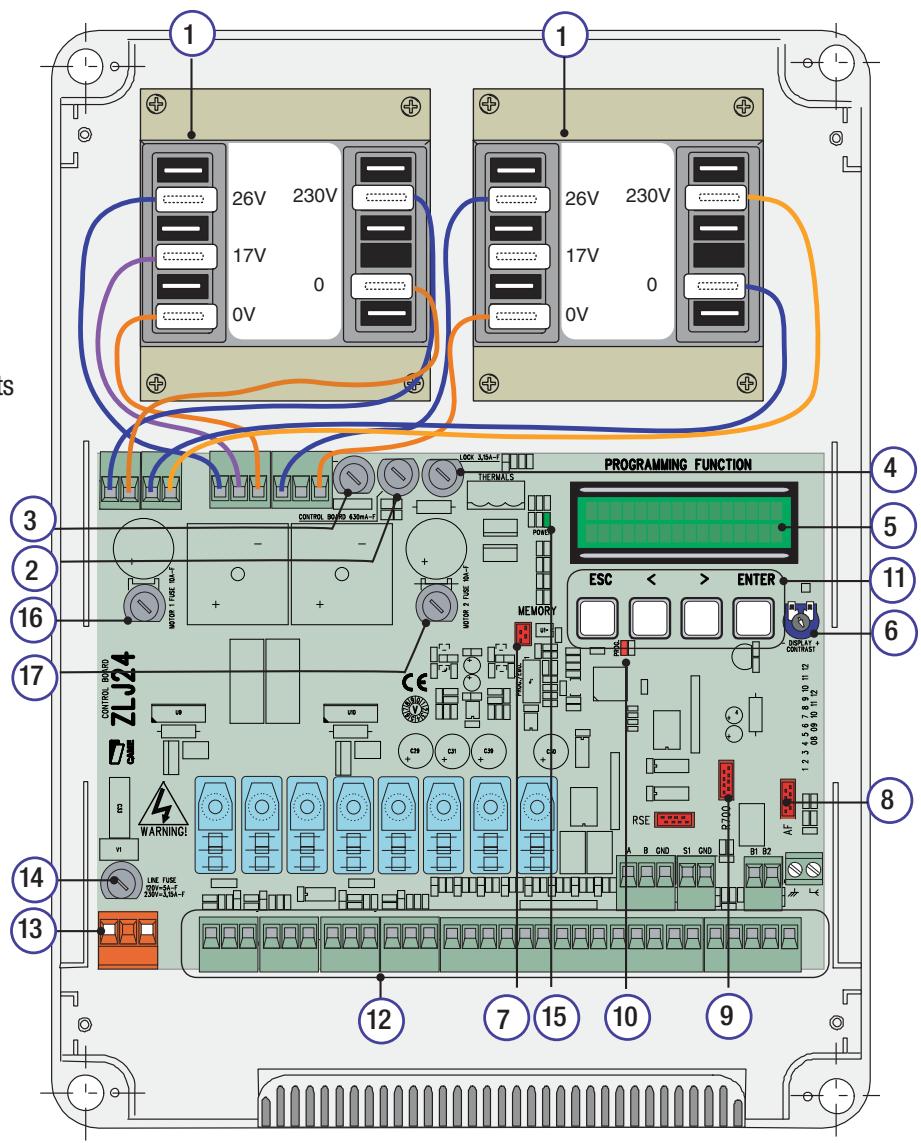

4.2 Composants principaux
1 - Transformateur 2 - Fusible carte 3 - Fusible des accessoires 4 - Fusible serrure électrique 5 - Display 6 - Trimmer réglage éclairage afficheur 7 - Connecteur carte liste de la mémoire 8 - Connecteur carte AF 9 - Connecteur carte R700
10 - Led de signalisation - erreur contacts ouverts 11 - Touches pour la programmation 12 - Bornier de branchement 13 - Bornier pour l'alimentation 14 - Fusible de ligne 15 - Led de signalisation alimentation 16 - Fusibles moteur 1 17 - Fusibles moteur 2
Attention! Avant d'intervenir sur le système, coupez l'alimentation et débranchez éventuellement les batteries de secours.
5 Installation
Le montage doit être effectué par du personnel qualifié et expérimenté en respectant les normes en vigueur.
5.1 Contrôles préliminaires
Avant de procéder à l'installation, il est nécessaire de :
- Contrôler que l'emplacement pour la fixation de l'armoire de commande est résistant et à l'abri des chocs, et que la fixation est faite selon l'état du lieu de fixation et avec les éléments appropriés (vis, chevilles, etc);
- Prévoir un disjoncteur omnipolaire approprié, avec plus de 3 mm de distance entre les contacts, pour sectionner l'alimentation.
- Contrôlez que les connexions eventuelles à l'intérieur du conteneur (réalisées pour continuer le circuit de protection) sont équipées d'une isolation supplémentaire par rapport aux autres parties conductrices générées à l'intérieur.
- Prévoir des conduits et des caniveaux appropriés pour le passage des câbles électriques afin de les protéger contre tout dommage mécanique.
5.2 Outils et matériel
S'assurer d'avoir les outils et le matériel nécessaire pour effectuer le montage de l'automatisation en toute sécurité et conformément aux normes en vigueur. Sur la planche, quelques exemples de matériel pour l'installateur.

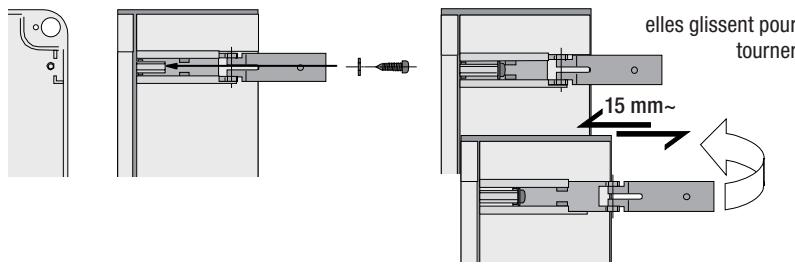

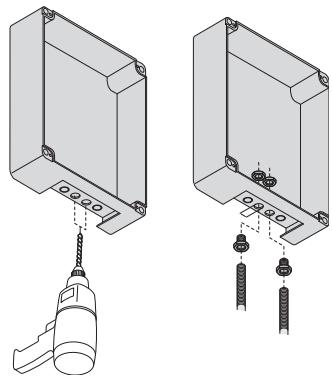

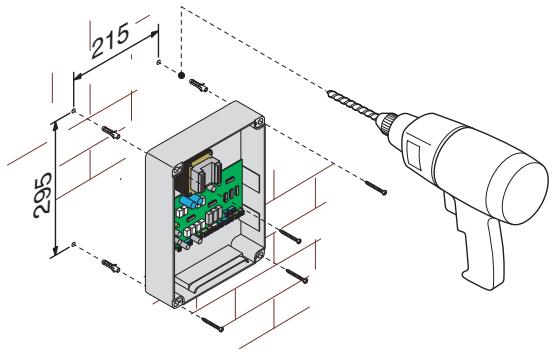

5.3 Fixation de l'armoire de commande
1) Fixer la base de l'armoire dans une zone sans risque de chocs imprévus. Il est recommandé d'utiliser des vis de 6 mm de diamètre à tête bombée et à emprière cruciforme.
3) Assembler les charnières à pression.
2) Déconcer les trous préparés pour pouvoir introduire les gaine de protection des câbles ainsi que les tubes pour le passage des câbles électriques. N. B. : diamètre des trous pré défoncés : 20 mm.
4) Placer les charnières (du côté droit ou gauche au besoin) et les fixer avec les vis et les rondelles fournies de série.

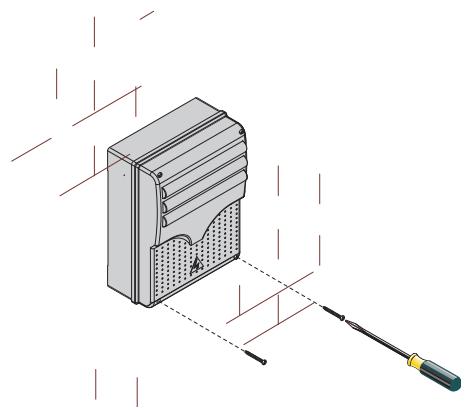

5) Assembler par encliquetage le couvercle sur les charnières.
6) Fixer le couvercle avec les vis fournies de série.
6.1 Type et section des câbles
| Branchements | Type de câble | Longueur câble 1 < 10 m | L. câble 10 < 20 m | L. câble 20 < 30 m |
| Ligne d'alimentation | FROR CEI 20-22 CEI EN 50267-2-1 | 3G x 1,5 mm² | 3G x 1,5 mm² | 3G x 2,5 mm² |
| Alimentation moteur * avec encodeur | 3G x 1,5 mm² | 3G x 1,5 mm² | 3G x 2,5 mm² |
| Alimentation moteur ** | 2G x 1,5 mm² | 2G x 1,5 mm² | 2G x 2,5 mm² |
| Clignotant | 2 x 1,5 mm² | 2 x 1,5 mm² | 2 x 1,5 mm² |
| Transmetteurs photocellules | 2 x 0,5 mm² | 2 x 0,5 mm² | 2 x 0,5 mm² |
| Récepteurs photocellules | 4 x 0,5 mm² | 4 x 0,5 mm² | 4 x 0,5 mm² |
| Alimentation accessoires | 2 x 0,5 mm² | 2 x 0,5 mm² | 2 x 1 mm² |
| Raccordement fin de course ** | 3 x 1,5 mm² | 3 x 1,5 mm² | 3 x 2,5 mm² |
| Dispositifs de commande et de sécurité | 2 x 0,5 mm² | 2 x 0,5 mm² | 2 x 0,5 mm² |
| Branchement encoder *** | 2402C 22AWG | max. 30 m |
| Branchement antennae | RG58 | max. 10 m |
** FROG-A24, F4024, FERNI, FROG-A24E
*** FROG-A24E
N. B. Au cas où les câbles auraient une longueur différente de celle prévue dans le tableau, on détermine la section des câbles sur la base de l'absorption effective des dispositifs branchés suivant les prescriptions indiquées dans la normative CEI EN 60204-1.
Pour les branchements qui prévoient plusieurs charges sur la même ligne (sequentiels), il faut revoir les dimensions indiquées sur le tableau sur la base des absorptions et des distances effectives. Pour les branchements de produits qui ne sont pas prêts sur ce manuel, la documentation de référence est celle qui est fournie avec lesdits produits.

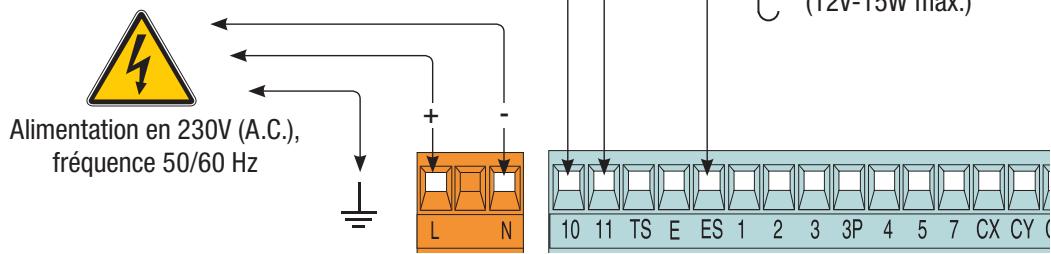

6.2 Branchements électriques
Borniers pour l'alimentation des accessoires:
- en 24V A. C. Puissance globale autorisée: 50W
Sortie éventuelle du deuxième
canal du récepteur radio
(contact N.O.). Portée contact:
500mA-24V (d. c.).

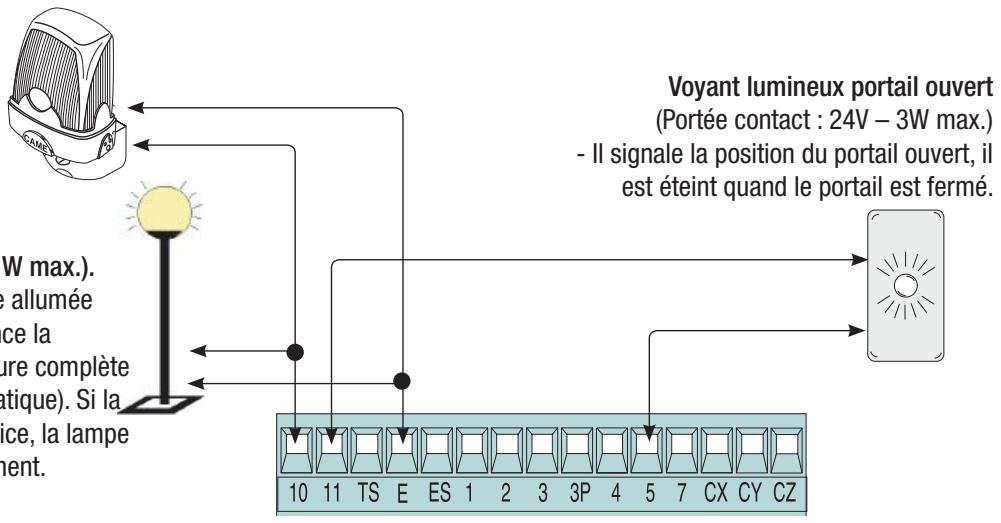

Dispositifs de signalisation
Clignotant de mouvement (Portée contact : 24V D. C. - 25W max.) - Il clignote pendant les étapes d'ouverture et de fermeture du portail.
Lampe cycle (Portée contact : 24V – 25W max.). Elle éclaire la zone de manœuvre et reste allumée à partir du moment où le portail commence la manœuvre d'ouverture jusqu'à la fermeture complète (y compris le temps de fermeture automatique). Si la fermeture automatique n'est pas en service, la lampe ne reste allumée que pendant le mouvement.

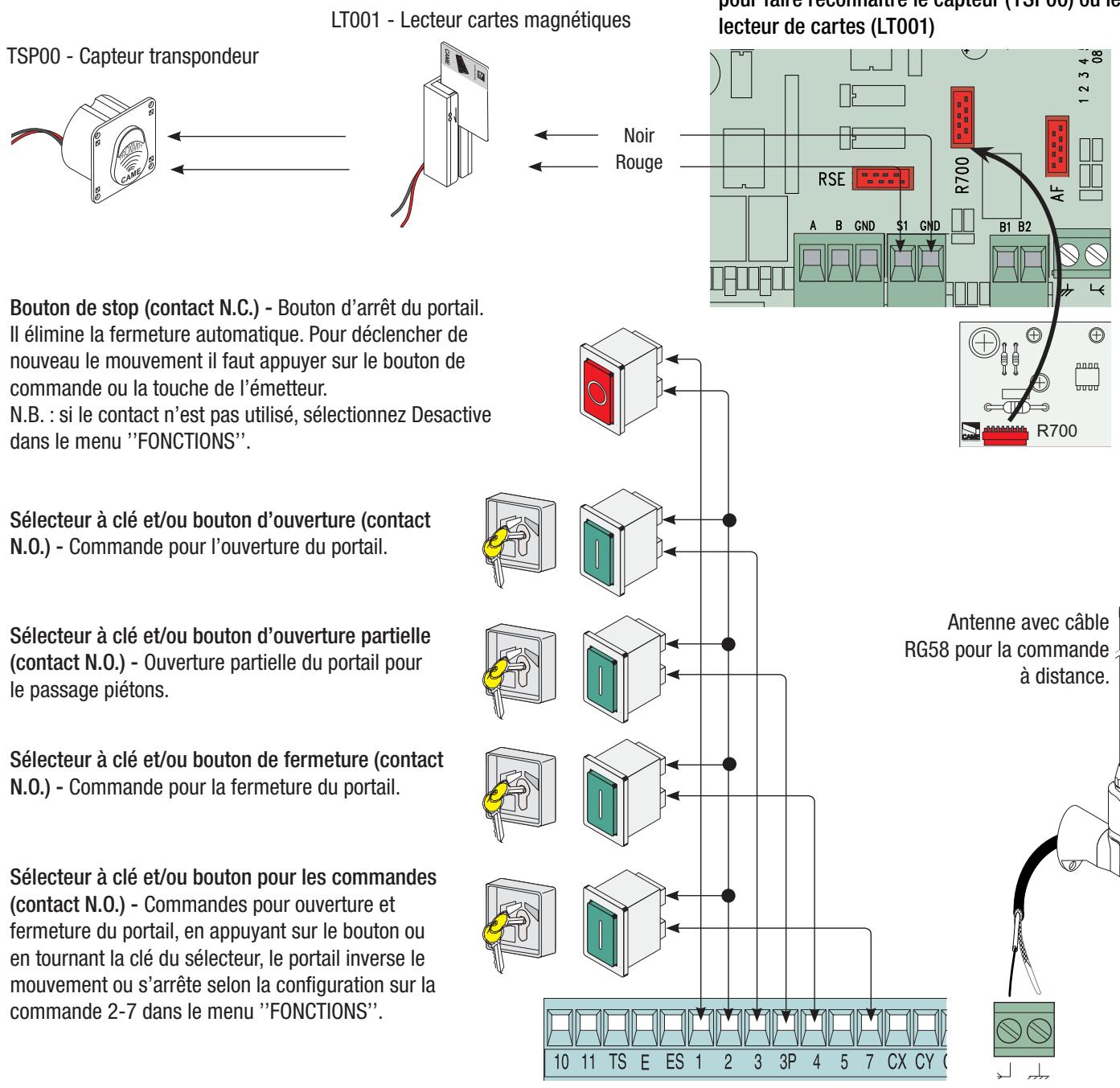

Dispositifs de commande
M1 - Motoréducteur 24V D. C. à action retardée en ouverture
M2 - Motoréducteur 24V D. C. à action retardée en fermeture
M1 - Motoréducteur 24V D. C. à action retardée en ouverture Dispositifs de sécurité
Configurez le contact CX, CY ou CZ (N. C.), entrée pour dispositifs de sécurité type photocellules, conformes aux réglementations EN 12978. Voir fonctions d'entrée CX, CY ou CZ en :
- C1 «réouverture pendant la fermeture», au cours de l'étape de ferme l'ouverture complète du portail;
- C2 «réfermeture pendant l'ouverture», au cours de l'étape d'ouver a fermeture complète du portail;
- C3 «stop partiel», arrêt du portail s'il est en mouvement et successivement fermeture automatique (si la fonction a été sélectionnée);
- C4 «attente obstacle», arrêt des portes si elles sont en mouvement et successivement reprise du mouvement après l'élimination de l'obstacle.
- Hors service, si le contact n'est pas utilisé.

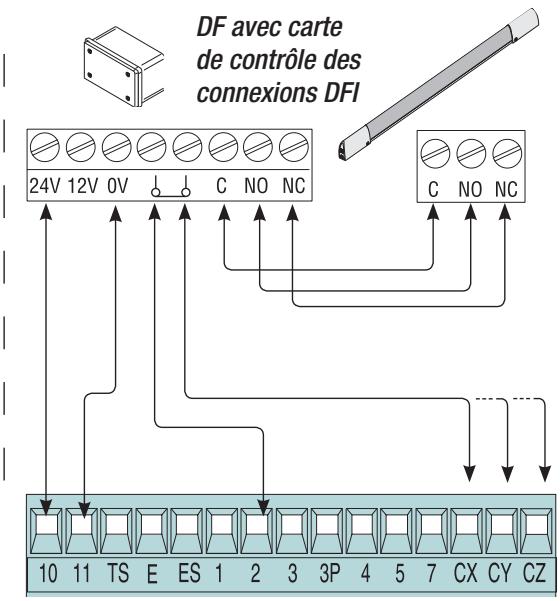

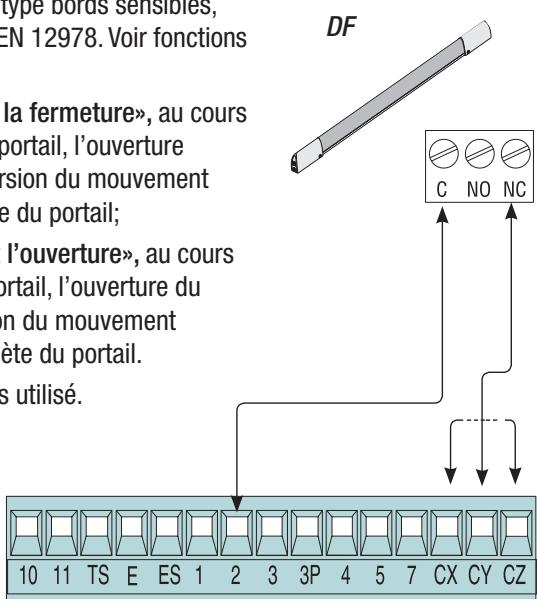

Configurez le contact CX, CY ou CZ (N. C.), entrée pour dispositifs de sécurité type bords sensibles, conformes aux normatives EN 12978. Voir fonctions d'entrée, CX, CY ou CZ en:
- C7 «réouverture pendant la fermeture», au cours de l'étape de ferme l'ouverture complète du portail;
- C8 «réfermeture pendant l'ouverture», au cours de l'étape d'ouver a fermeture complète du portail.
- OFF, si le contact n'est pas utilisé.
6.3 Connexion électrique pour le fonctionnement du test de contrôle de sécurité des photocellules
(DOC)
(DIR)
À chaque commande d'ouverture ou de fermeture, la carte contrôle le fonctionnement des photocellules. Une anomalie éventuelle détectée sur les photocellules est signalée par le clignotement de la Led sur la carte électronique et elle annule toute commande de l'émetteur radio ou du bouton.

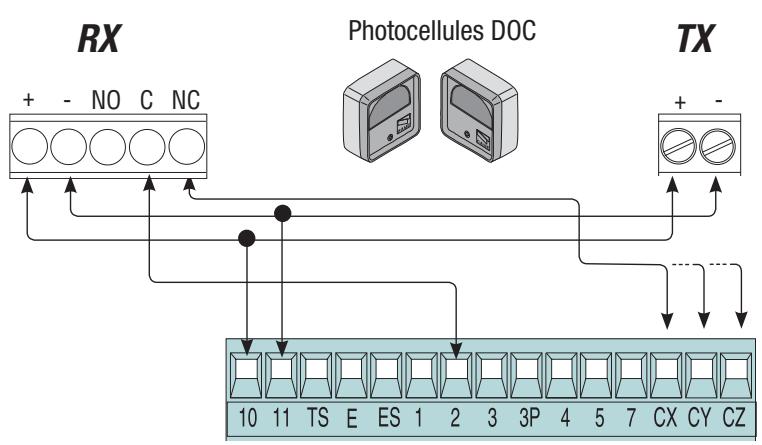

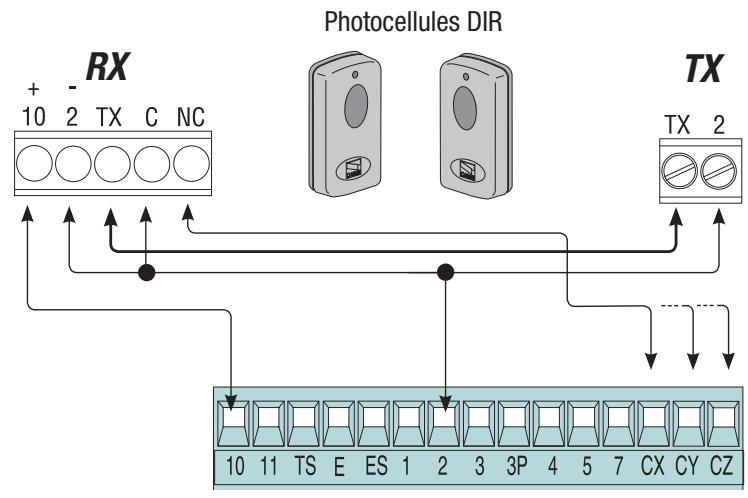

Connexion électrique pour le fonctionnement du test de contrôle de sécurité des photocellules :
- L'émetteur et le récepteur doivent être connectés comme sur le dessin;

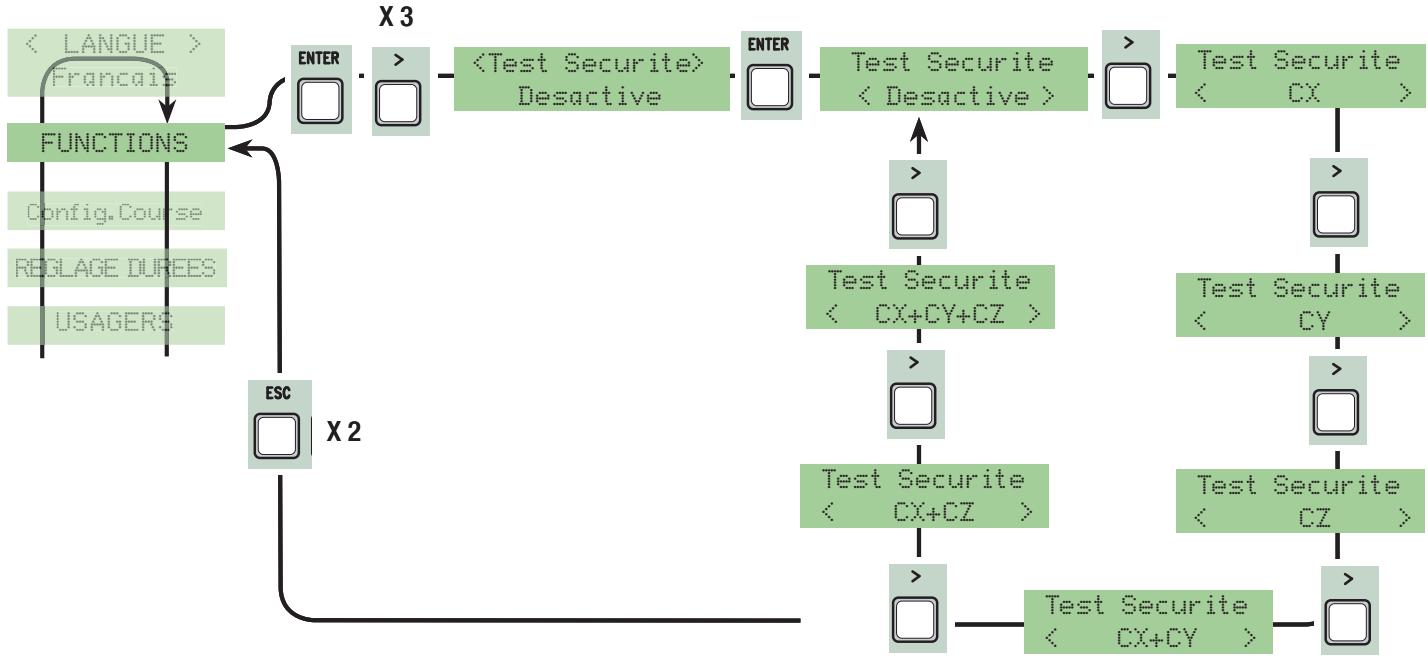

- dans le menu fonctions sélectionnez "test de sécurité" etCHOISSEZ I'ENTREE/S entre CX-CY-CZ pourmettre en service le fonctionnement du test.

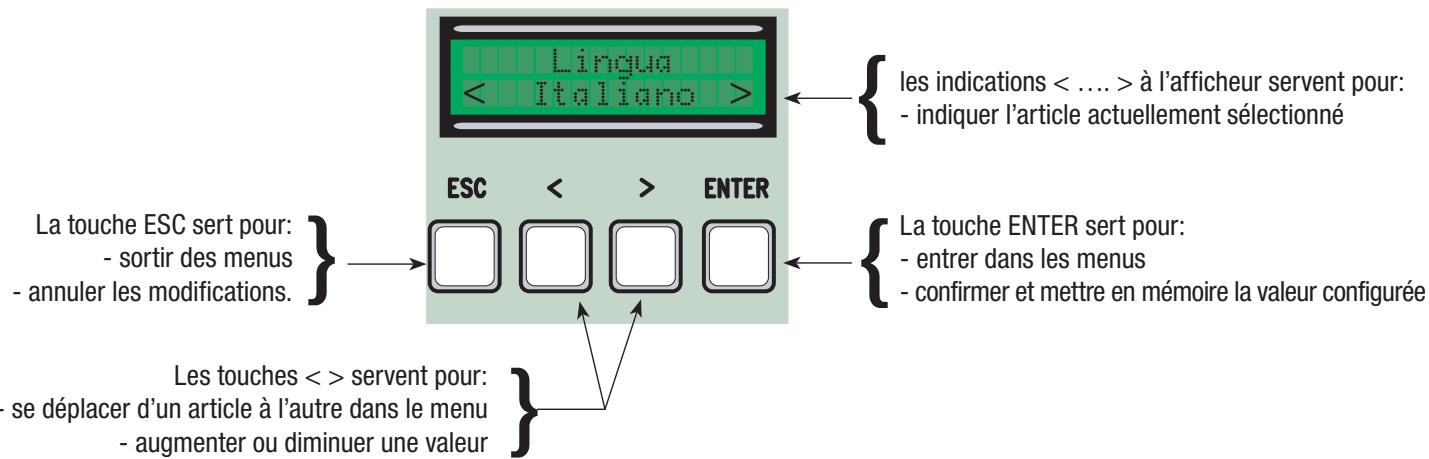

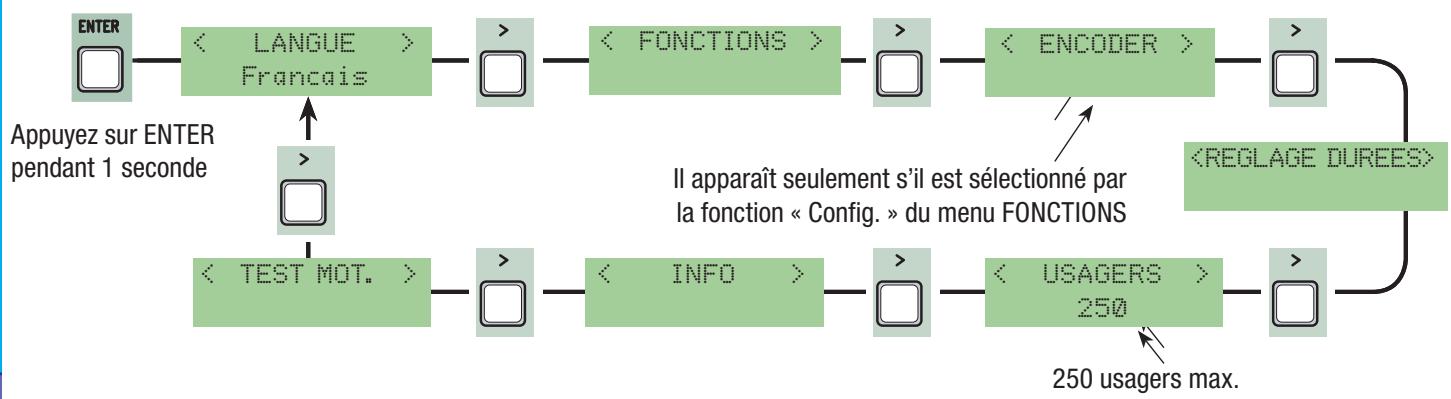

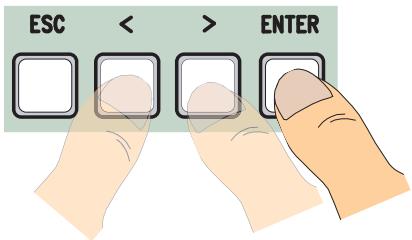

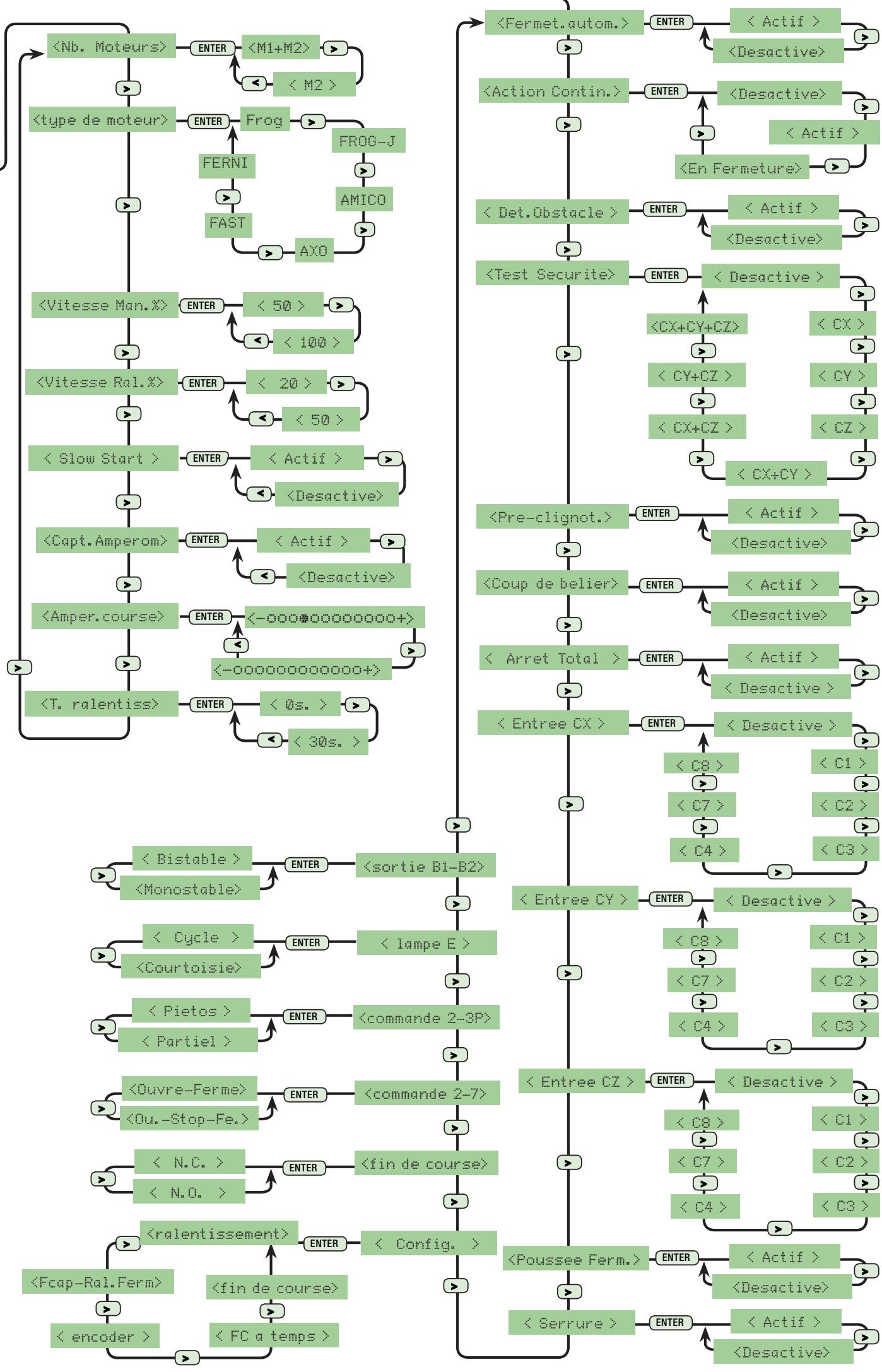

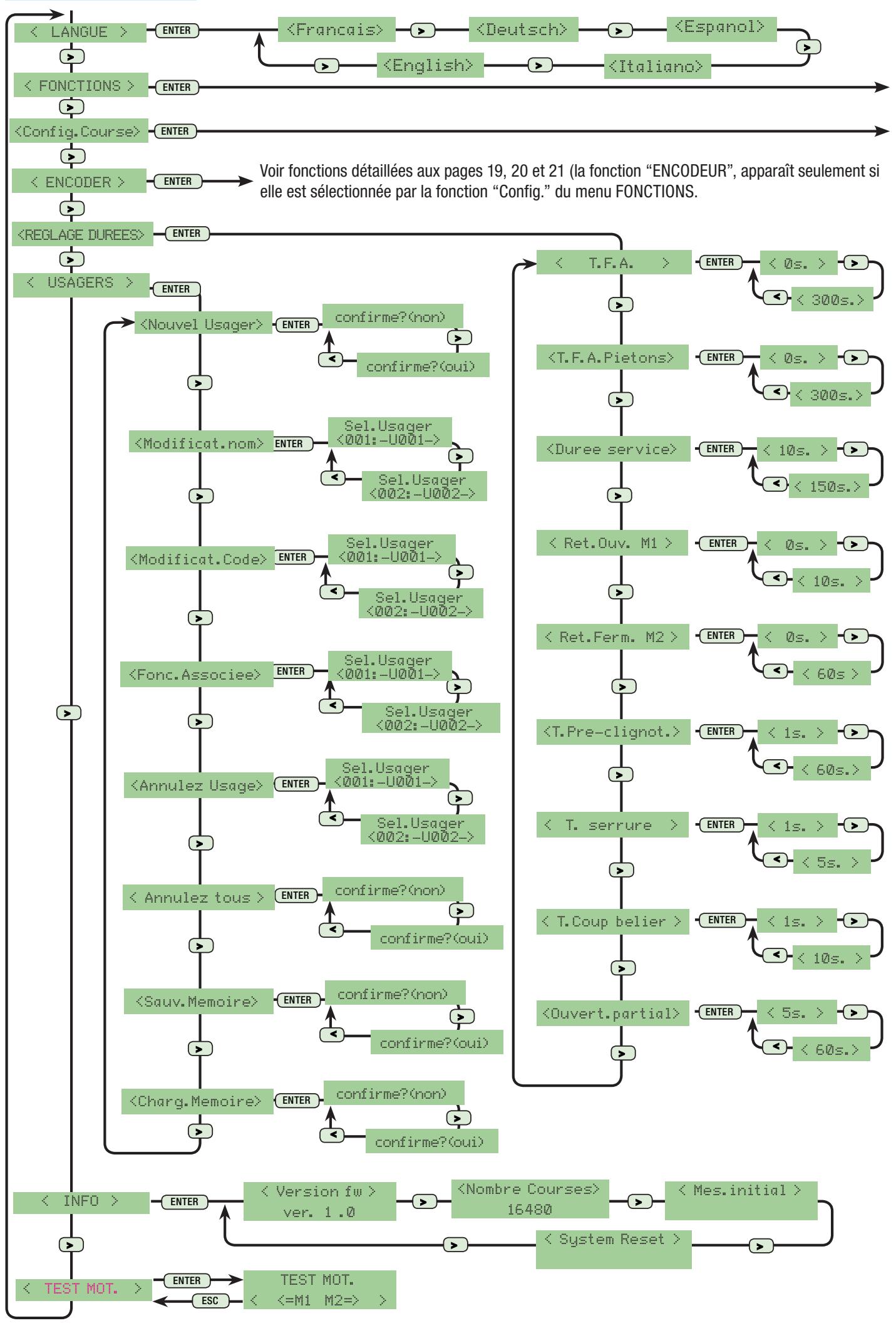

Pour entrer dans le menu, appuyez de façon continue sur ENTER pendant une seconde au moins.

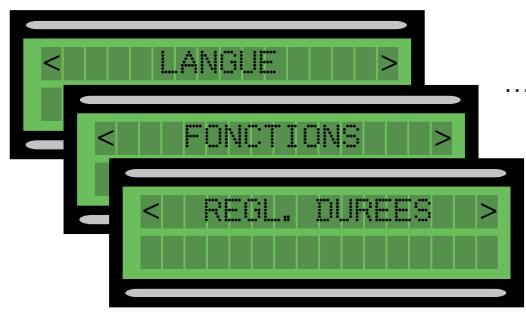

Pour désirer un article dans le menu, déplacez-vous avec les flèches...
... puis appuyez sur ENTER
pour les "sous-menus" aussi, déplacez-vous avec les flèches...
... puis appuyez sur ENTER

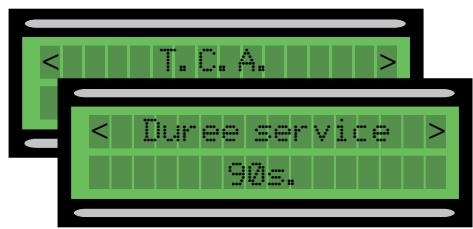

Si les flèches < > sont sur la fonction TEMPS, il est possible d'en modifier la valeur.

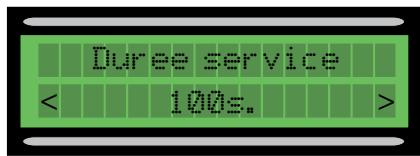

Pour augmenter ou diminuer la valeur, déplacez-vous avec les flèches...
... puis appuyez sur ENTER pour confirmer...
... pour sortir du menu, attendez pendant 30 secondes, ou appuyez sur ESC, jusqu'à ce que la page-écran s'affiche.
N. B. Quand le menu est en service, l'installation ne peut pas être utilisée.

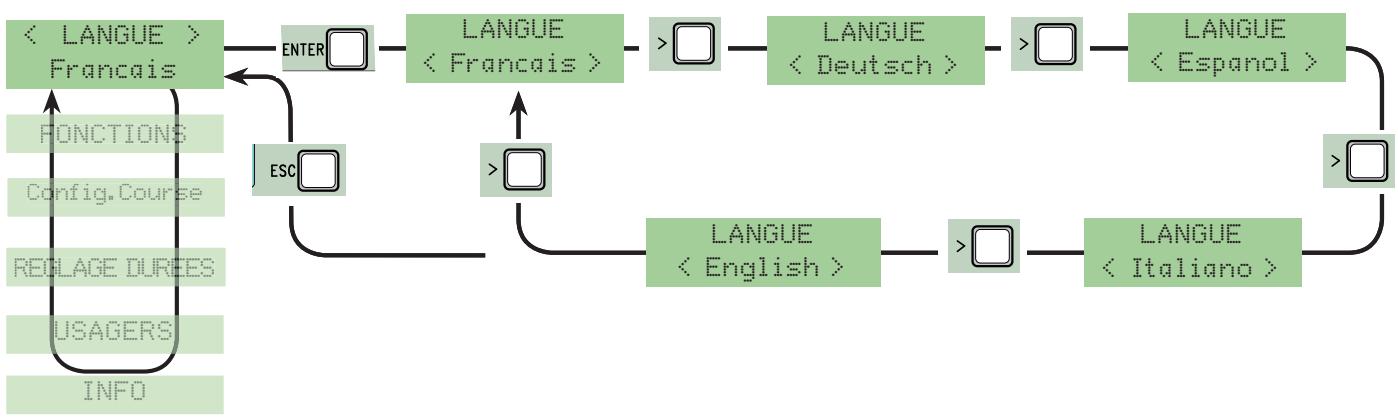

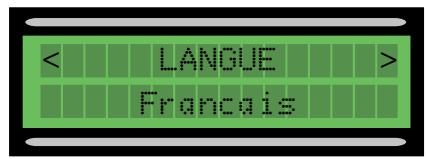

Sélection langue : dans le menu, vous sélectionnez la langue parmi celles qui sont disponibles.

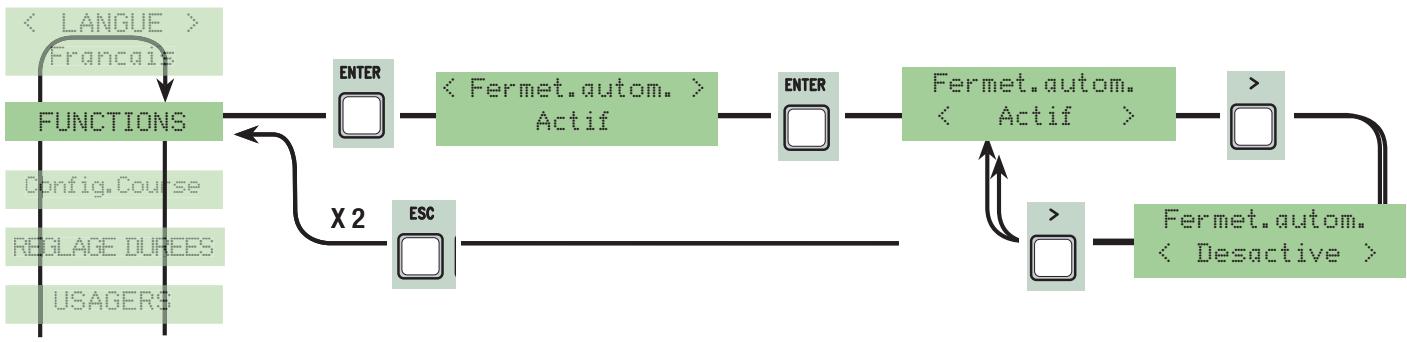

Fermeture Automatique : elle met en service ou hors service la fonction de fermeture automatique.
Le temporisateur de la fermeture automatique se met en service en fin de course en ouverture. La durée prévisible est régable, et de toute façon elle dépend de l'intervention eventuelle des dispositifs de sécurité et elle ne se met en marche qu'après un «stop» total de sécurité ou une panne d'électricité.

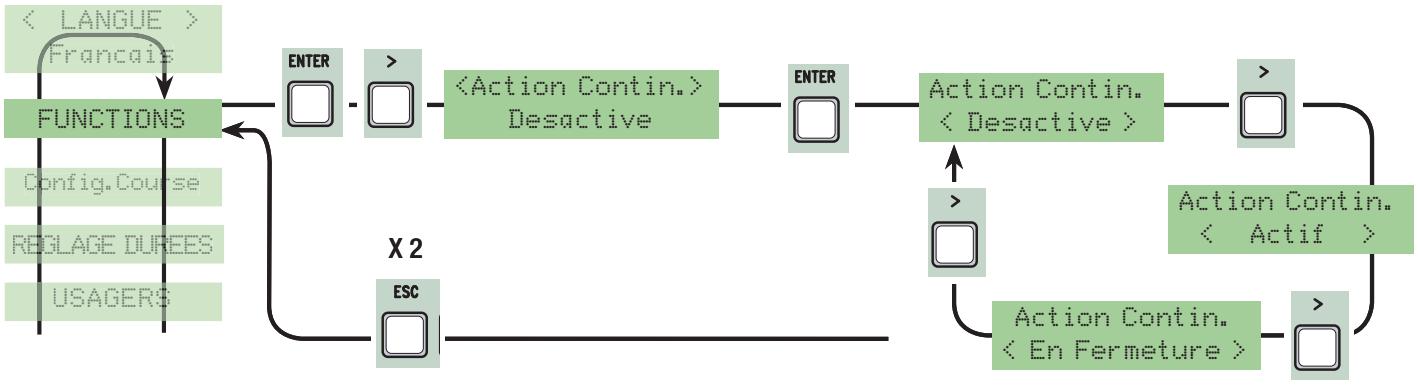

Action continue : le contact fonctionne en appuyant de façon continue sur le bouton (un bouton 2-3 pour l'ouverture, un bouton 2-4 pour la fermeture) ou seulement sur le bouton 2-4 si la fonction "en Fermeture" est configurée.

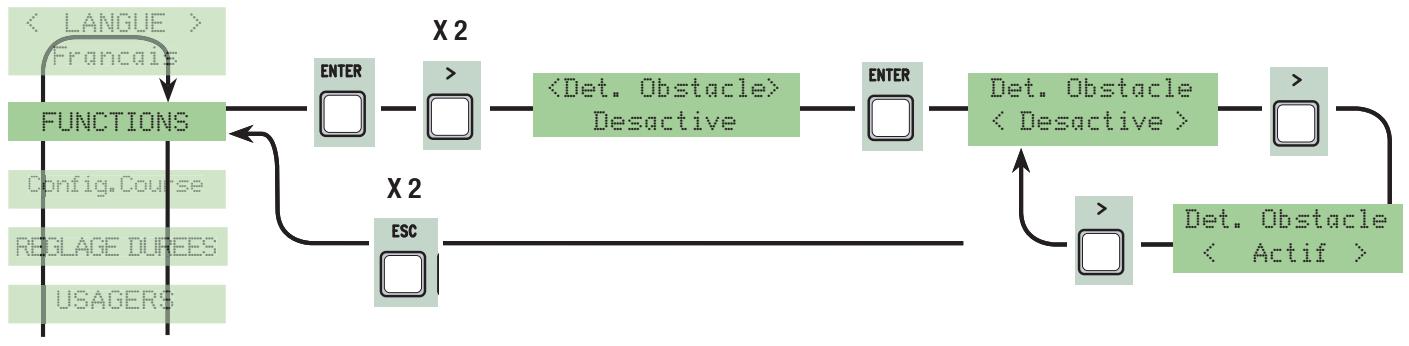

Détection de présence d'obstacle: avec le moteur à l'arrêt (portail fermé, ouvert ou après une commande de stop total), il empêche tout mouvement si les dispositifs de sécurité (ex. photocellules) détectent un obstacle.
Test de sécurité: Il permet à la carte de vérifier l'efficacité des dispositifs de sécurité (photocellules) après chaque commande d'ouverture ou de fermeture.

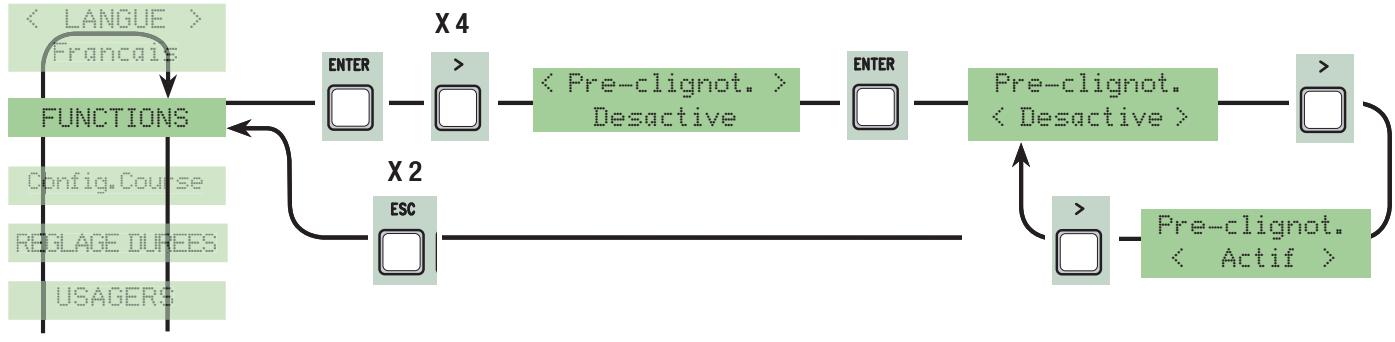

Préclignotement: après une commande d'ouverture ou de fermeture, le clignotant connecté sur W-E clignote avant de commencer la manœuvre (pour le réglage de la durée voir "Durée préclignotement" dans le menu Réglage Durée de temps).

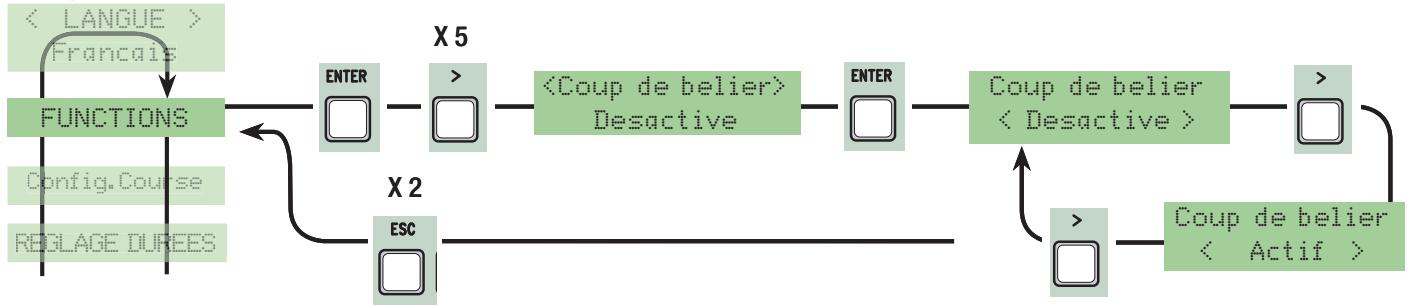

Coup de Bélier: avant chaque manœuvre d'ouverture, les vantaux appuient sur la butée pendant quelques secondes pour faciliter le déclenchement de la serrure électrique (pour le réglage de la durée du temps, voir «Temps Bélier», dans le menu Réglage Durée de temps).

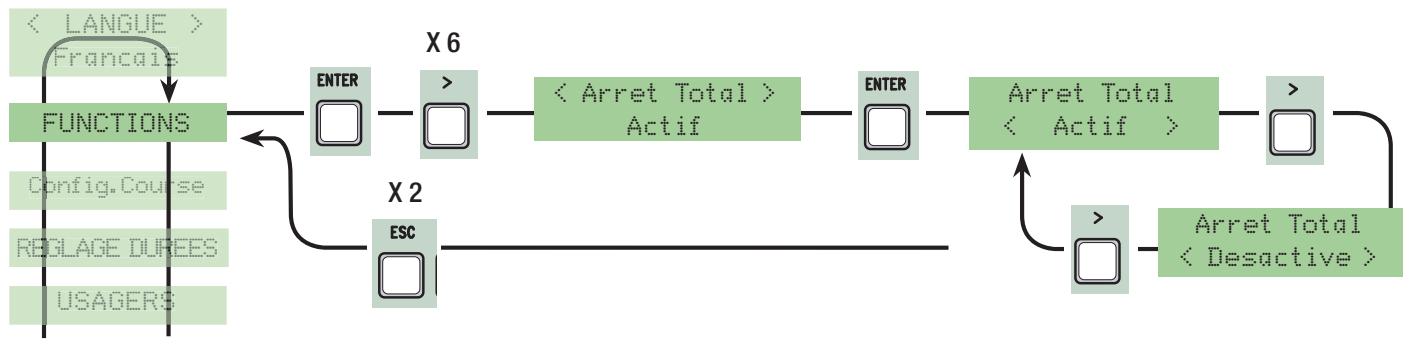

Arrêt Total: cette fonction arrête le portail avec par conséquent l'exclusion éventuelle du cycle de fermeture automatique; pour la reprise du mouvement il faut utiliser les touches ou l'émetteur. Introduisez le dispositif de sécurité sur [1-2]; si vous ne l'utilisez pas, sélectionnez "Hors service".

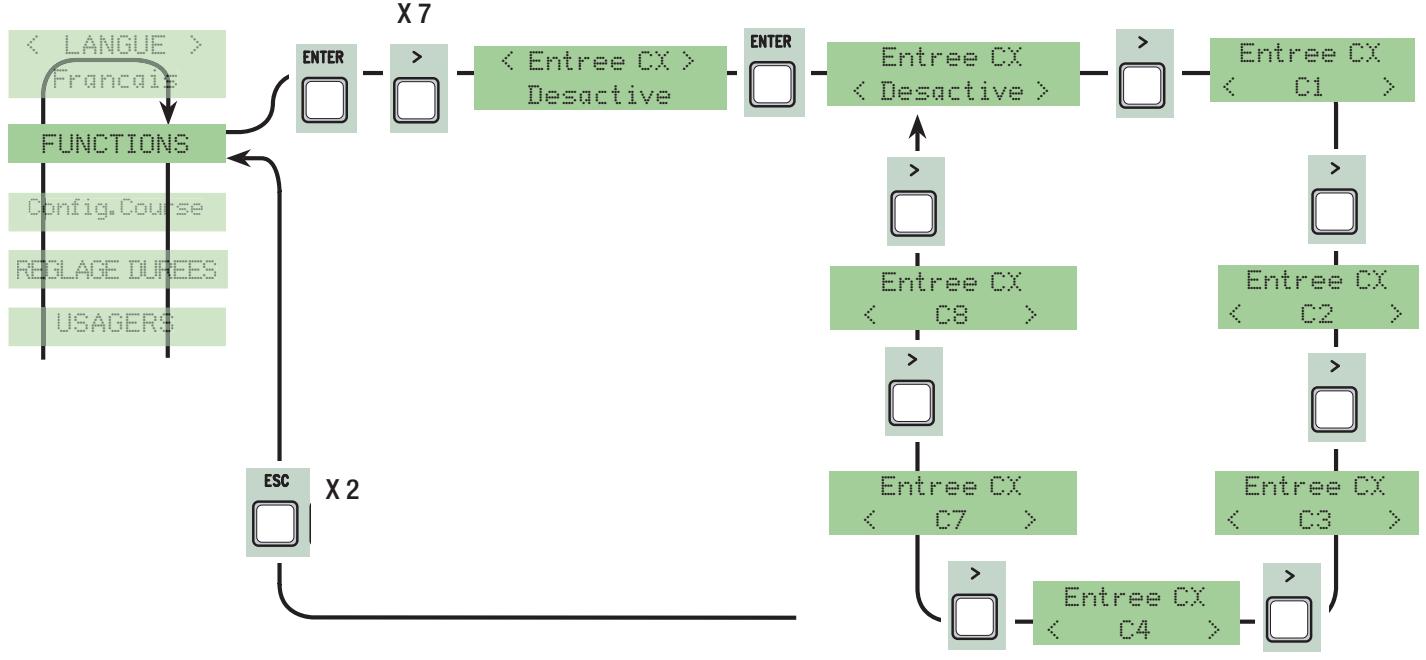

Entrée CX , C3 (stop partiel), C4 (attente d'obstacle), C7 (ré-ouverture en phase de fermeture, pour bords sensibles), C8 (ré-enclenchement de la fermeture en phase d'ouverture, pour bords sensibles) ou de le mettre hors service, voir dispositifs de sécurité sur connexions électriques.

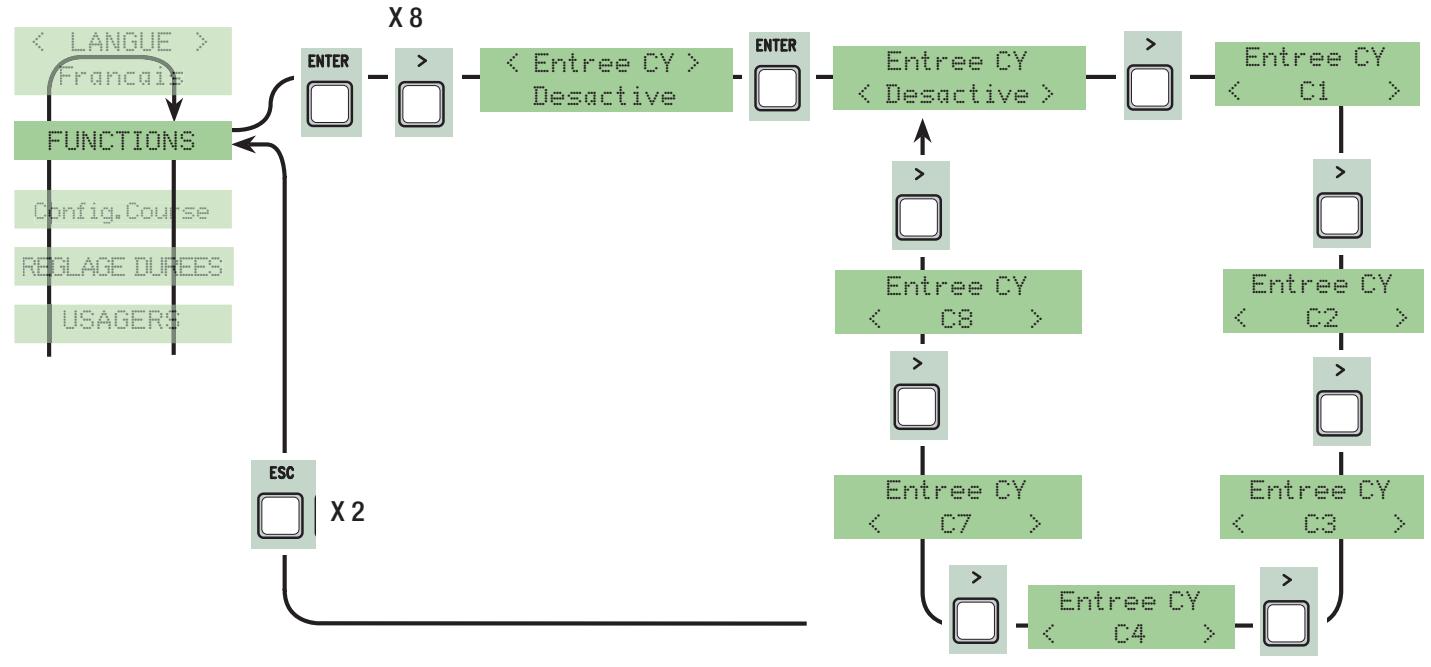

Entrée CY: entrée contact de sécurité N. C. avec possibilité d'associer les fonctions suivantes : C1 (réouverture en phase de fermeture), C2 (ré écurité sur connexions électriques.

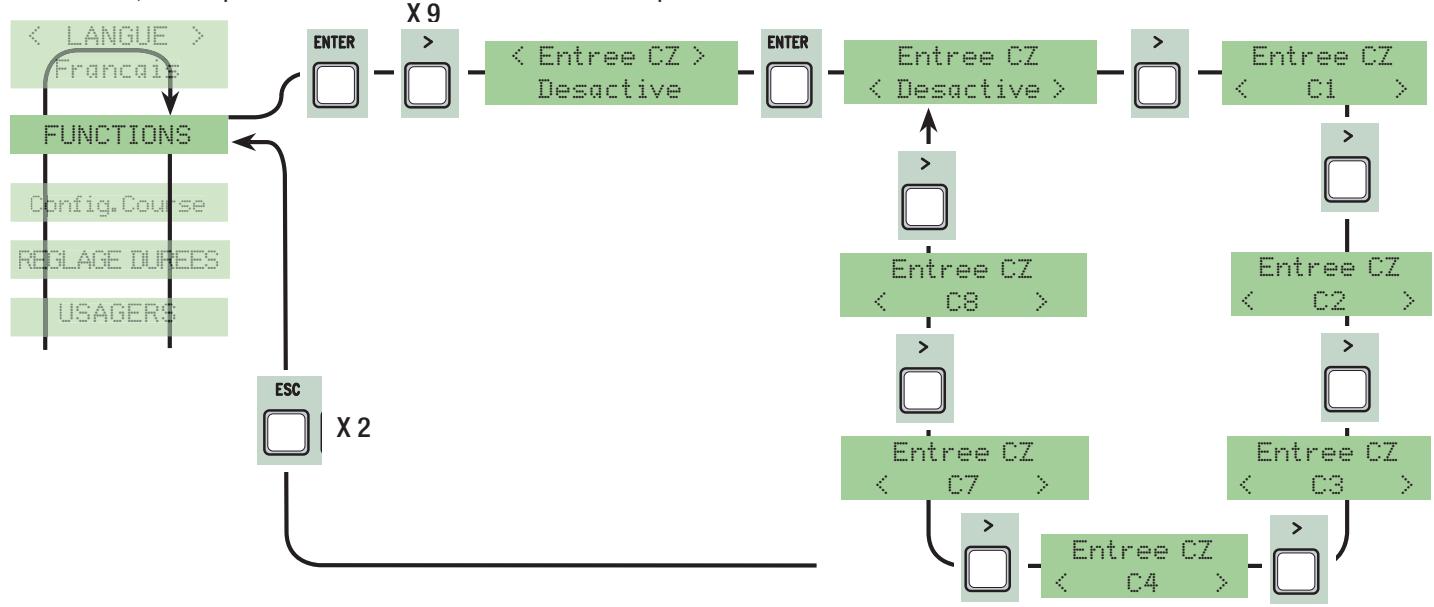

Entrée CZ: entrée contact de sécurité N. C. avec possibilité d'associer les fonctions suivantes : C1 (réouverture en phase de fermeture), C2 (ré-enclenchement de la fermeture en phase d'ouverture), ettre hors service, voir dispositifs de sécurité sur connexions électriques.

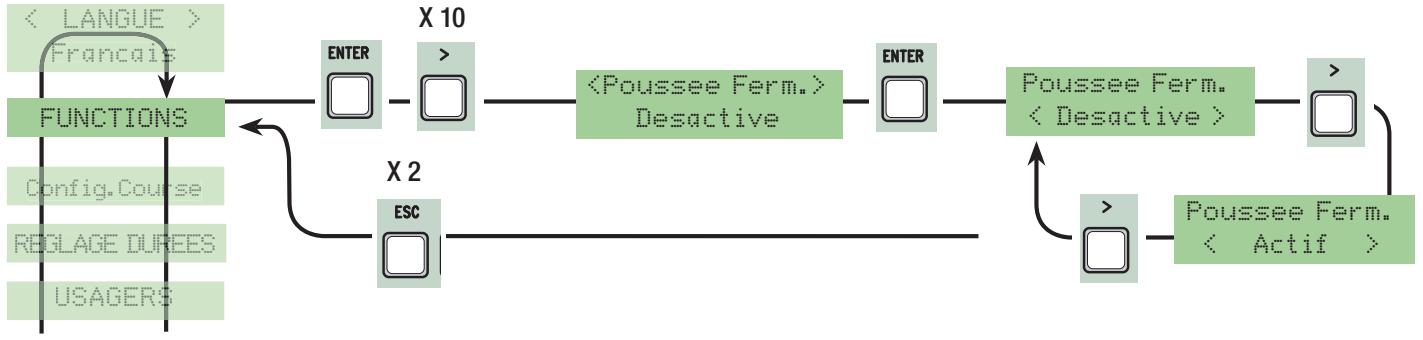

Poussée en fermeture : en fin de course de fermeture, les motoréducteurs effectuent pendant quelques secondes une poussée des vantaux en butée.

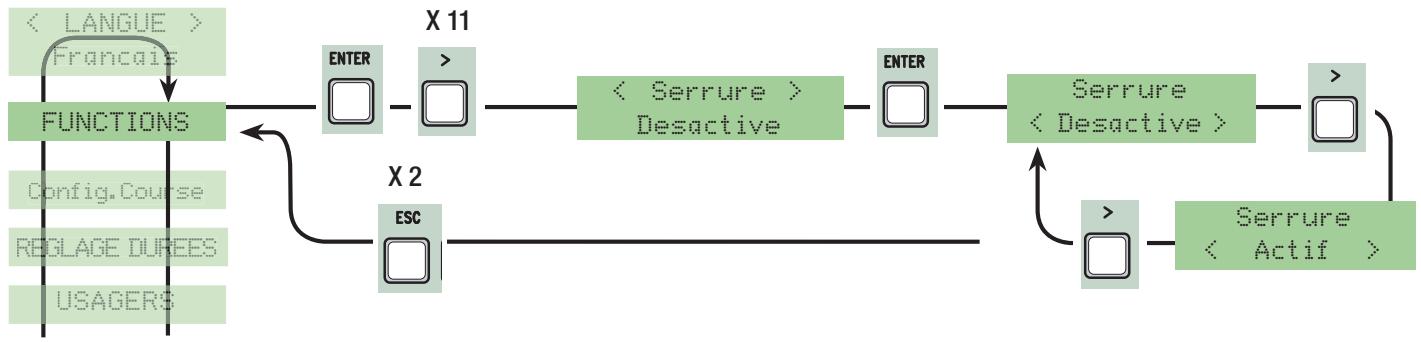

Serrure: pour le verrouillage des vantaux. Elle est nécessaire pour les vantaux de plus de 2,50 m de longueur.

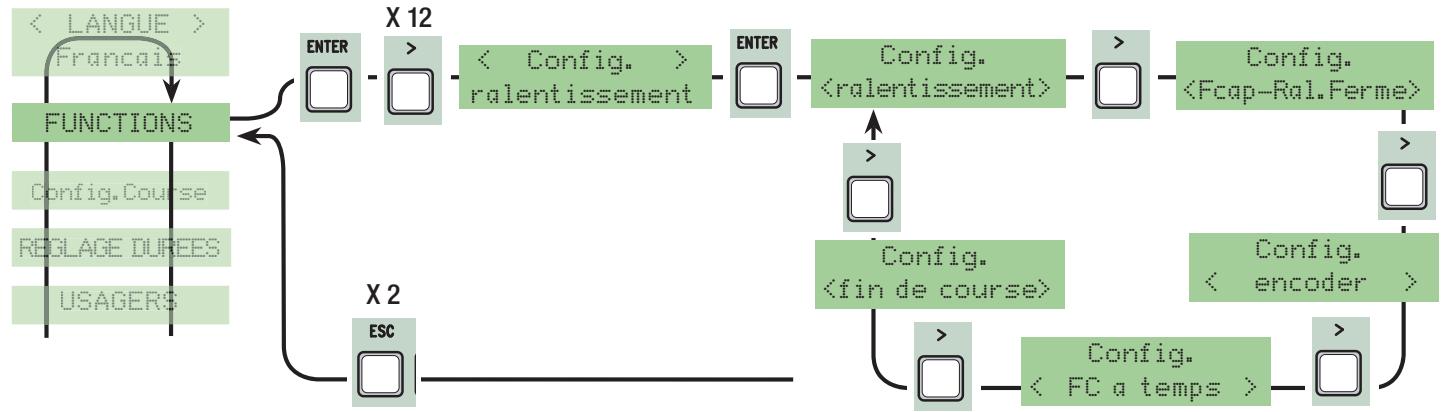

Configuration:
- encoder : gestion des ralentissements, détection des obstacles et sensibilité (fonction de défaut) (AXO, AMICO, FROG-A24E e FROG-J)
- ralentissement: ralentissement en ouverture et en fermeture;
- FCap-RallFerme: butées de fin de course en ouverture et ralentissement en fermeture;
- FC à temps: fin de course à temps,
- fin de course: butée de fin de course en ouverture et en fermeture. (FROG A24 et F4024)

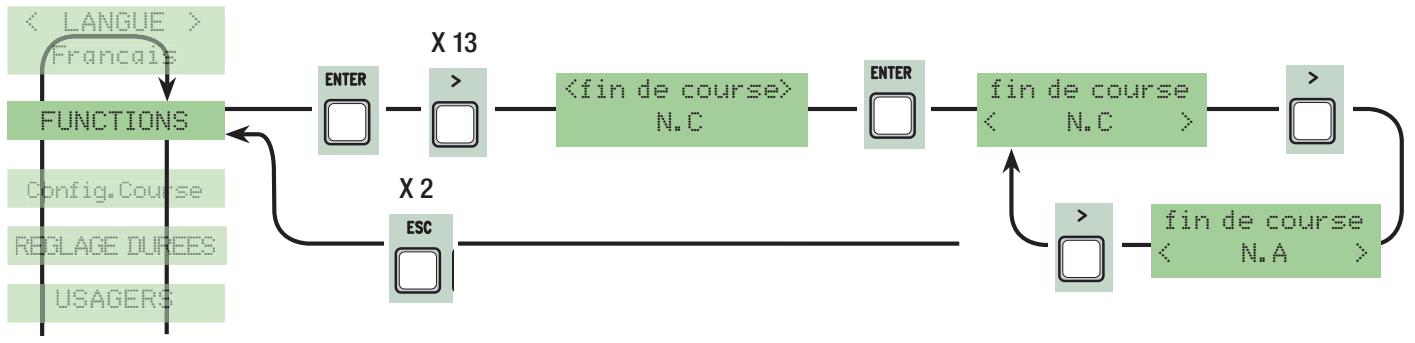

Fin de course: configurez les butées de fin de course comme contacts normalement fermés ou ouverts. N. B.: cette fonction apparait seulement si elle est sélectionnée par la fonction « Config. » du menu FONCTIONS.

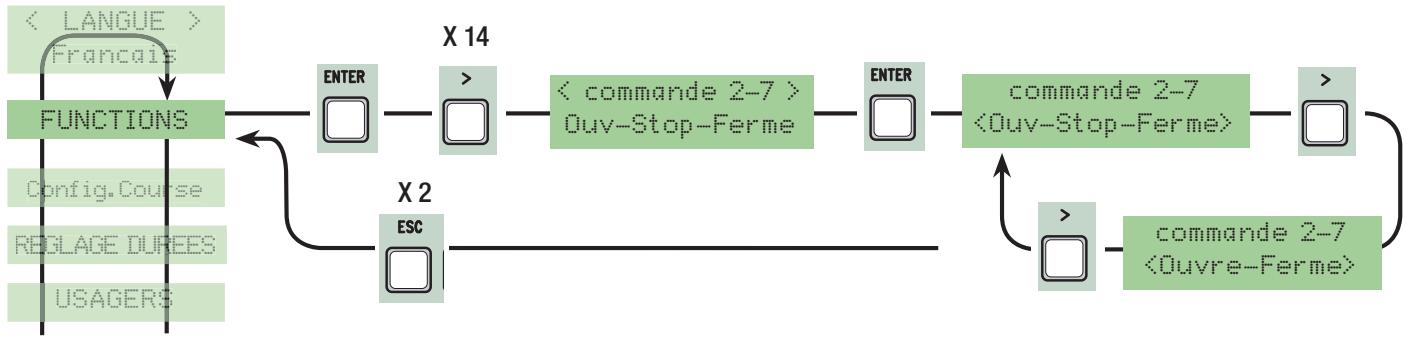

Commande 2-7: configuration du contact sur 2-7 en ouverture-passe (ouvre-ferme) ou séquentiel (ouvre-stop-ferme-stop).

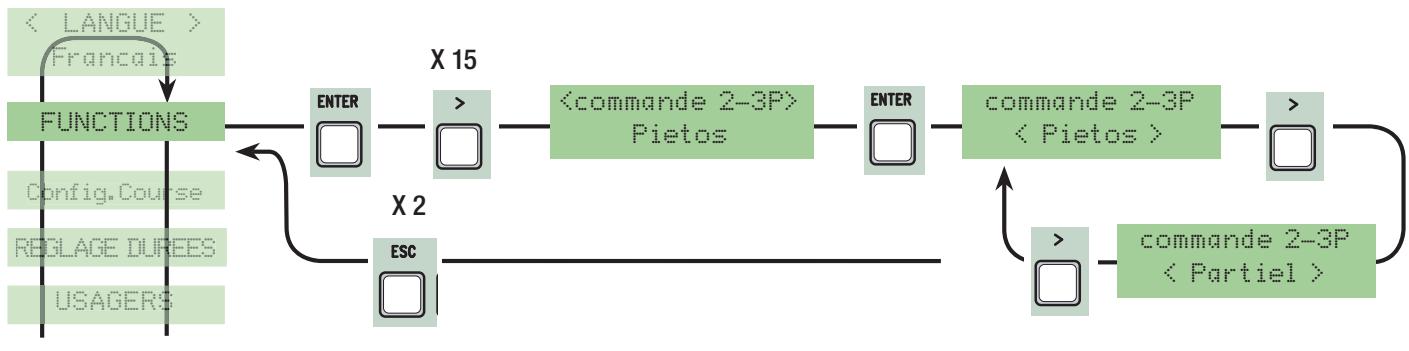

Commande 2-3P: configuration du contact sur 2-3P en ouverture piétons (ouverture totale du deuxième vantail) ou partie (ouverture partie du deuxième vantail selon la durée de temps configurée sur "Ouverture partie" dans le menu "Réglage Durée de temps".

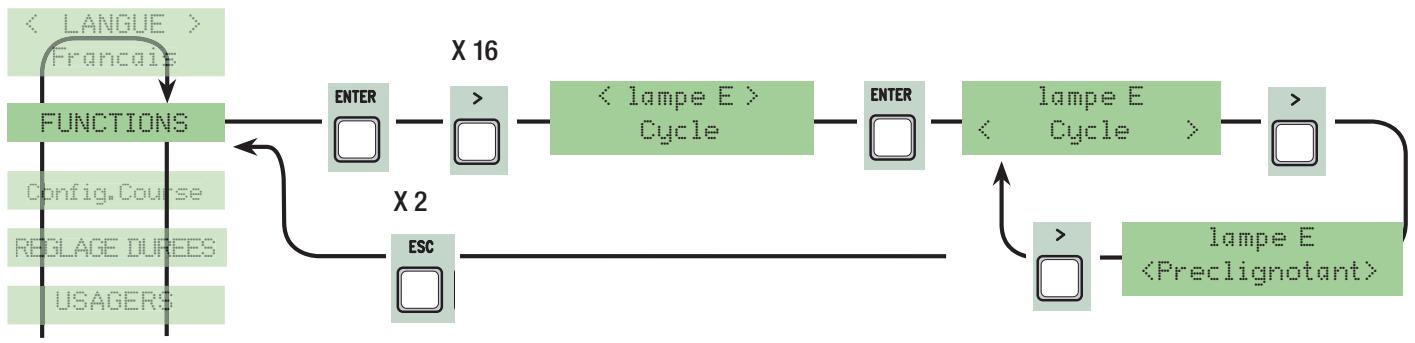

Lampe E: configuration du clignotant ou de la lampe cycle raccordée sur 10-E :
- cycle: lampe extérieure librement orientable pour l'éclairage dans la zone de manœuvre. Elle reste allumée à partir du moment où le vantail commence l'ouverture jusqu'à sa fermeture complète (y compris la durée de la fermeture automatique) Si la fermeture automatique n'est pas configurée, elle ne reste allumée que pendant le mouvement.
- clignotant : il signale le mouvement d'ouverture et de fermeture du portail.

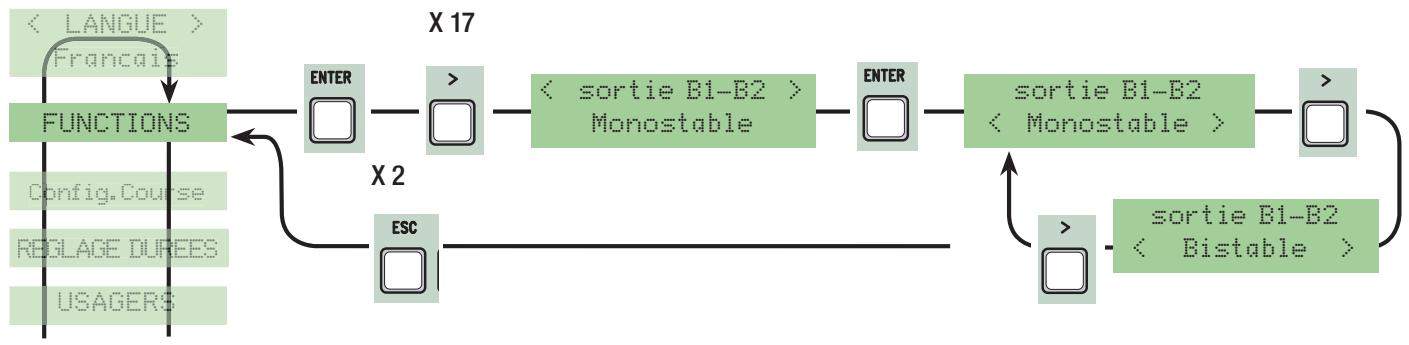

Sortie B1-B2 : configuration sur le contact B1-B2 en modalité MONOSTABLE ou BISTABLE (interrupteur).

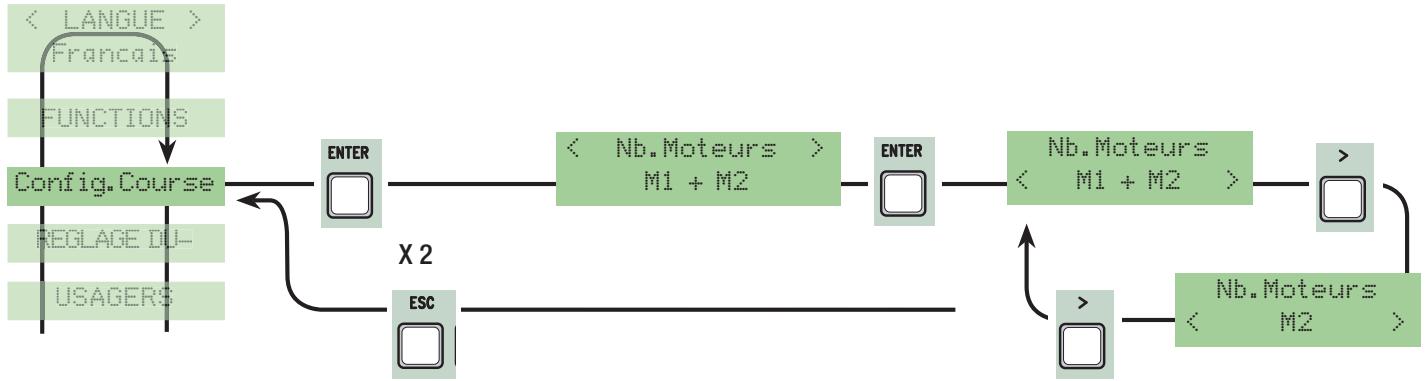

Nombre de moteurs: configuration du nombre de moteurs de un à deux selon le nombre de vantaux présents sur l'installation.

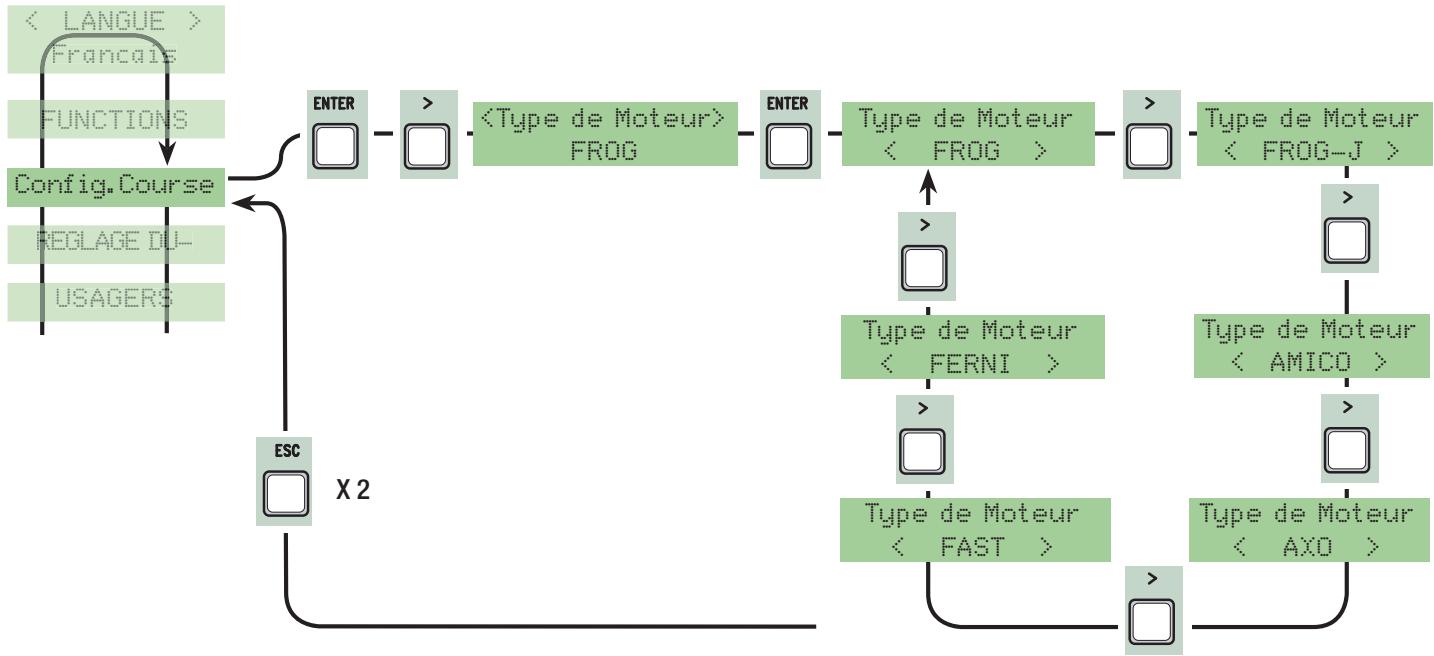

Type moteur : configuration du type de motoréducteur battant créé sur l'installation.

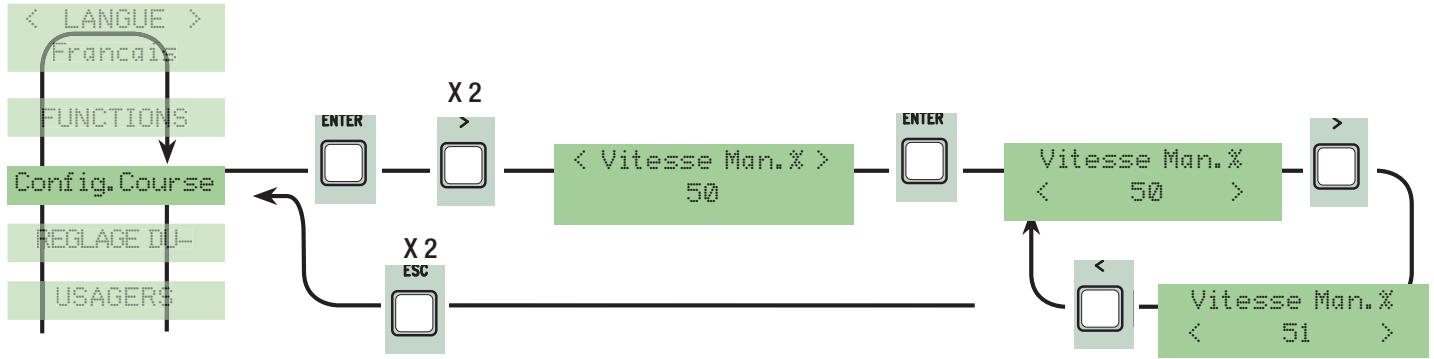

Vitesse manoeuvre en % : configuration de la vitesse pendant les manoeuvres, calculée en pourcentage de 50% à 100%.

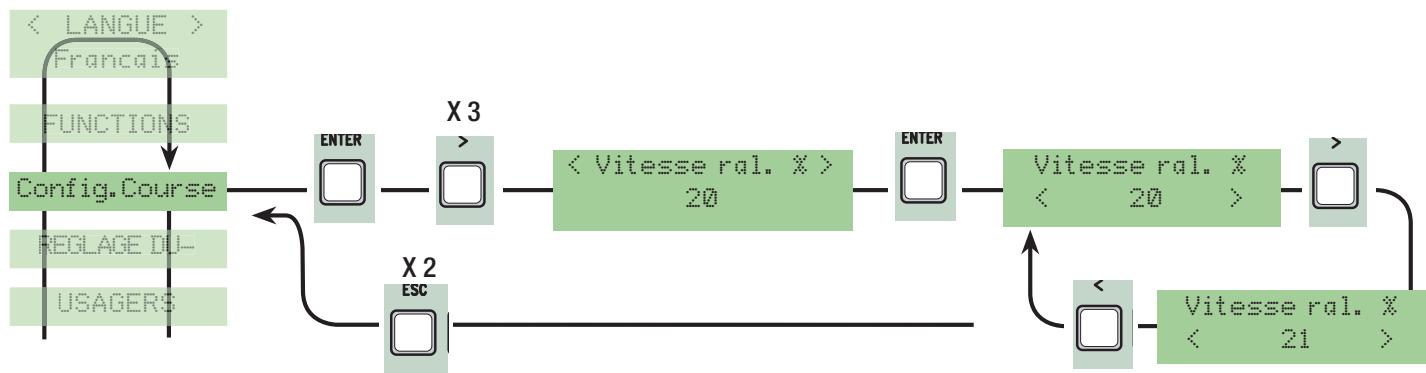

Vitesse de ralentissement en % : configuration de la vitesse pendant les ralentissements, calculée en pourcentage de 20% à 50%.

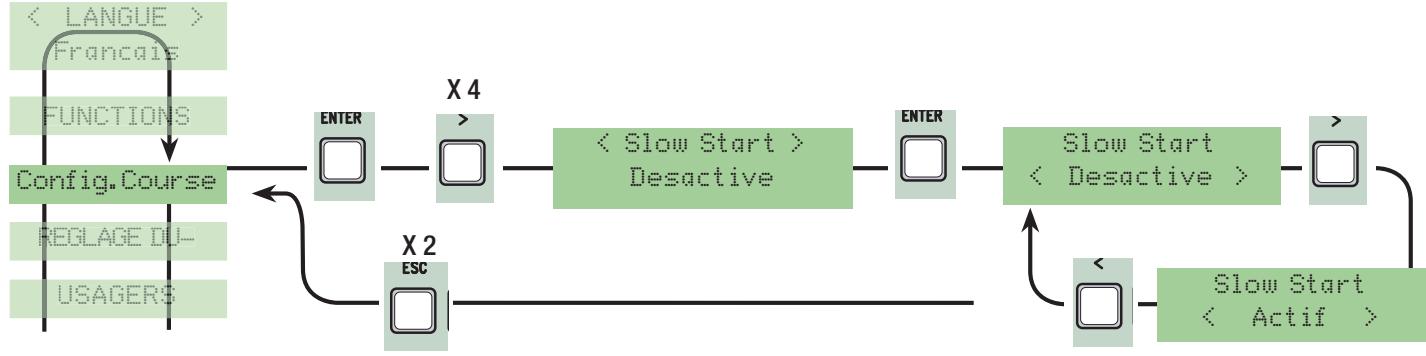

Départ ralenti : après une commande d'ouverture ou de fermeture, les vantaux partent à une vitesse ralentie pendant quelques secondes.

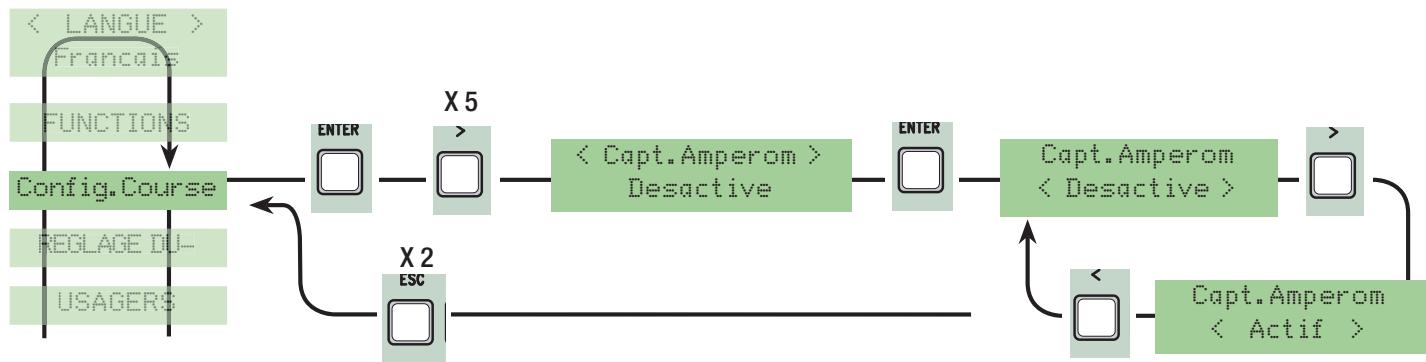

Sensibilité ampèremétrique : sensibilité d'intervention des motoréducteurs en présence d'obstacles pendant les mouvements. Avec la sensibilité ampèremétrique activée avec les ralentissements configurés ainsi :
- fin de course à temps : en présence d'obstacle, pendant la marche il effectue l'arrêt en butée;
- fin de course : en présence d'obstacle, pendant la marche il effectue l'inversion;
- ralentissements : en presence d'obstacle, pendant la marche il effectue l'inversion tandis qu'en phase de ralentissement il effectue l'arrêt.
- Fcap-RallCh.: en pré n'effectue l'arrêt qu'en fermeture.
Avec la sensibilité ampèremétrique désactivée, en présence d'obstacle, les motoréducteurs s'arrêtent lorsque le seuil de courant maximal est dépassé (surcharge).
N. B. : Cette fonction s'affiche seulement si la fonction "encoder" n'est pas sélectionnée dans le menu FONCTIONS.

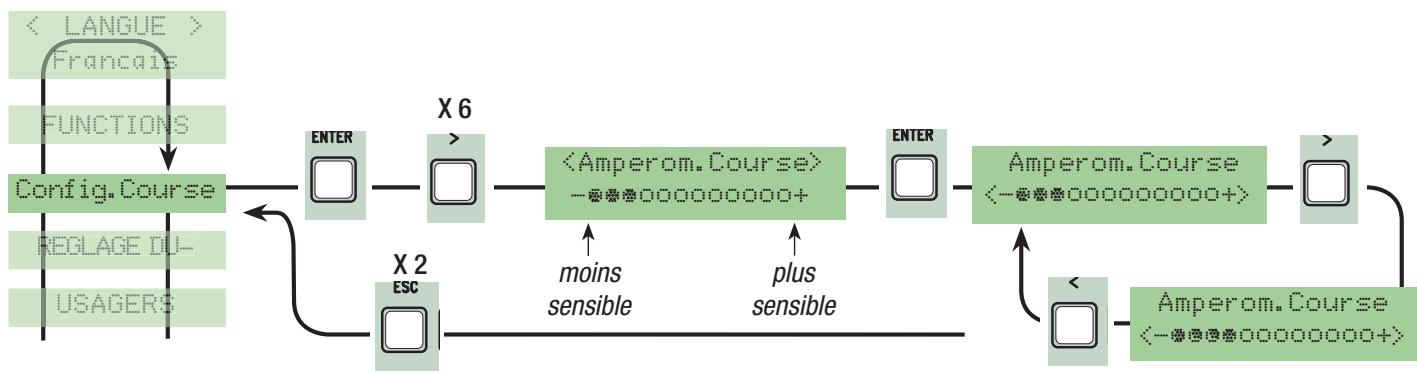

Ampèremétrique course : configuration de la sensibilité des motoréducteurs en présence d'obstacles.
N. B.: cette fonction s'affiche seulement si la sensibilité ampèremétrique est sélectionnée.

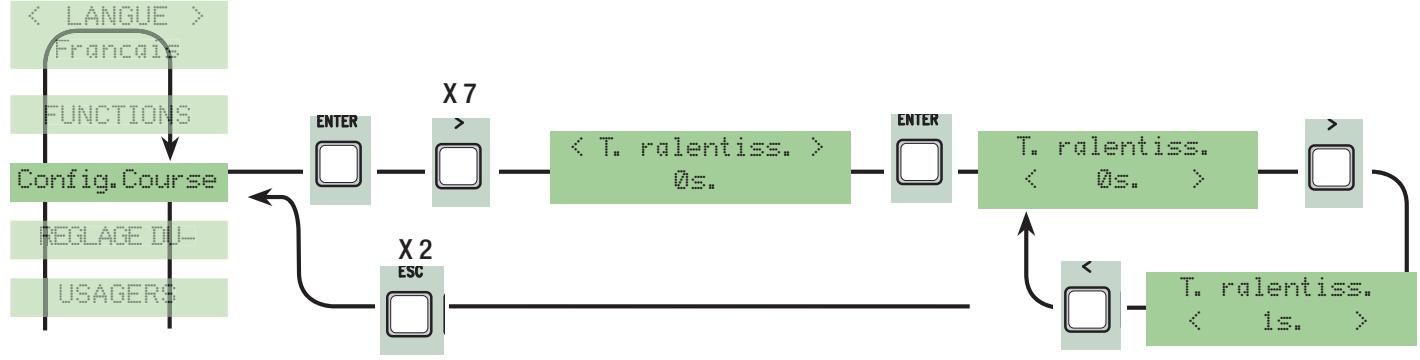

Durée Ralentissement : la durée du temps de ralentissement du vantail avant chaque fin de course. La durée peut être réglée de 0" à 30". N. B.: cette fonction s'affiche seulement si les ralentissements et Fcap-RallCh. sont sélectionnés.
7.7 Menu Encodeur (le menu ENCODEUR apparait seulement s'il est sélectionné par la fonction « Config. » du menu FONCTIONS)
N. B. : avant de configurer les fonctions du menu encodeur, effectuez le test des motoréducteurs pour contrôler si leur sens de rotation est exact.

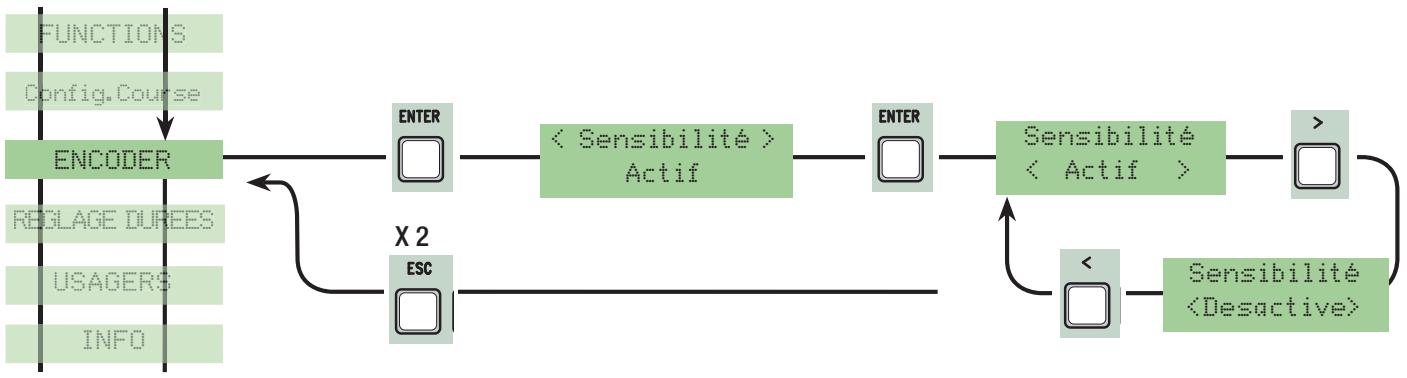

Sensibilité: la fonction de détection des obstacles est activée pendant la course et le ralentissement.

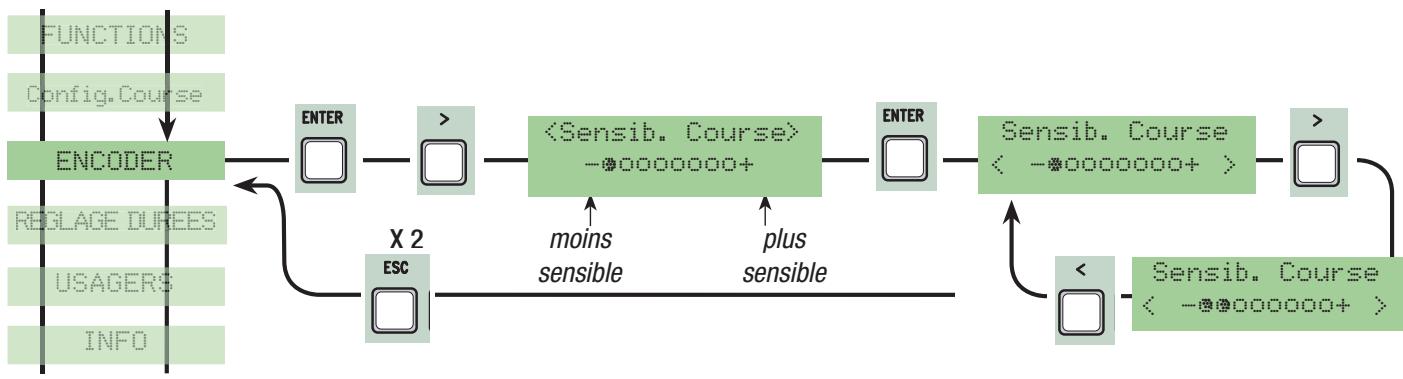

Sensibilité Course: elle règla sensibilité de la détction des obstacles pendant la course aussi bien en ouverte qu'en fermeture. N. B.: cette fonction apparait seulement si la fonction "sensibilité" du menu ENCODEUR est activée.

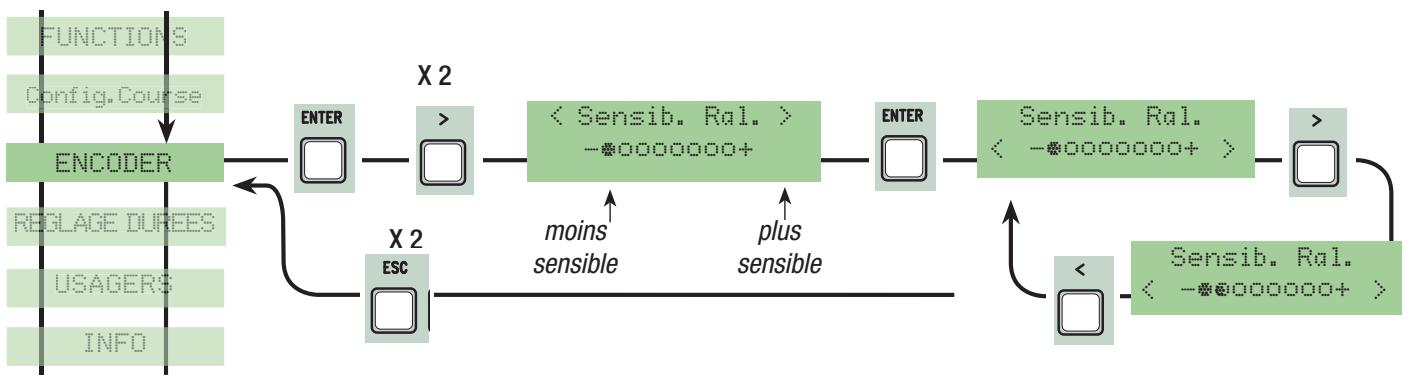

Sensibilité Ralentissement: elle regle la sensibilité de la détction des obstacles pendant les ralentissements aussi bien en ouverture qu'en fermetre. N. B.: cette fonction apparait seulement si la fonction "sensibilité" du menu ENCODEUR est activée.

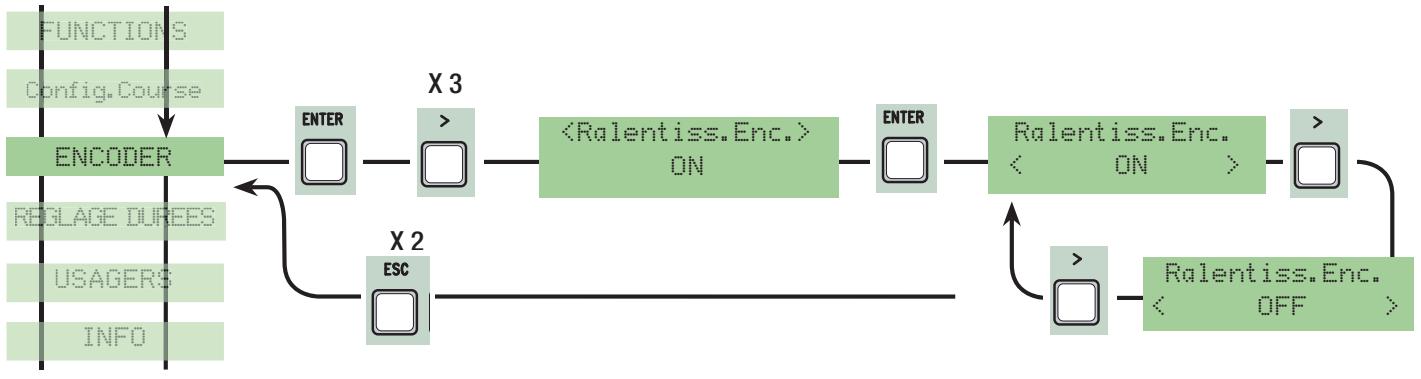

Ralentissement Encodeur: il active les points de départ du ralentissement en ouverture et en fermeture.

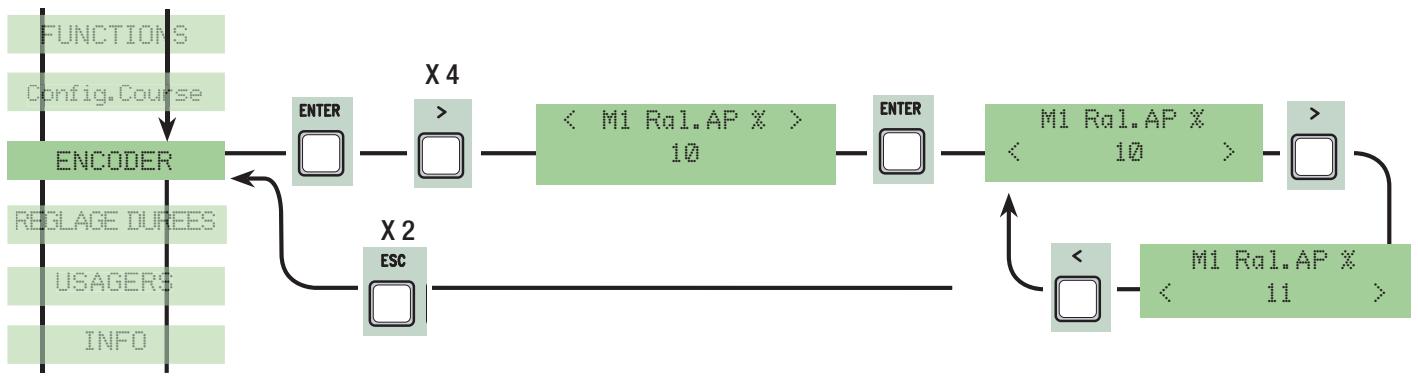

M1 ralentissement ouverture en % 'ouverture. Le début du ralentissement est calculé en pourcentage (de 1% à 40% de la longueur de la course). Voir dessin à la page 28. N. B. : cette fonction apparait seulement si la fonction "ralent. Enc." du menu ENCODEUR est activée.

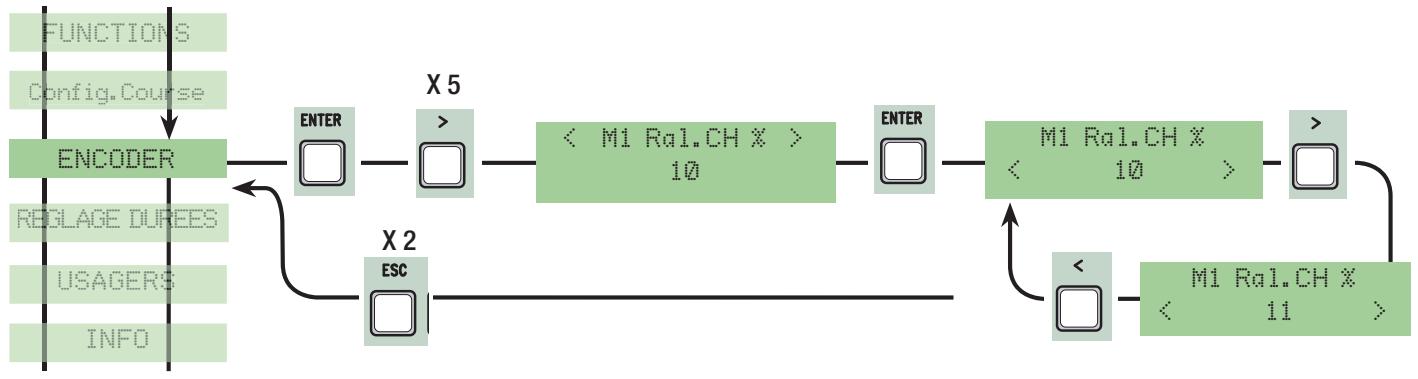

M1 ralentissement fermeture en %: il rè e fermeture.
Le début du ralentissement est calculé en pourcentage (de 1 % à 40 % de la longueur de la course). Voir dessin à la page 28. N. B. : cette fonction apparait seulement si la fonction "ralent. Enc." du menu ENCODEUR est activée.

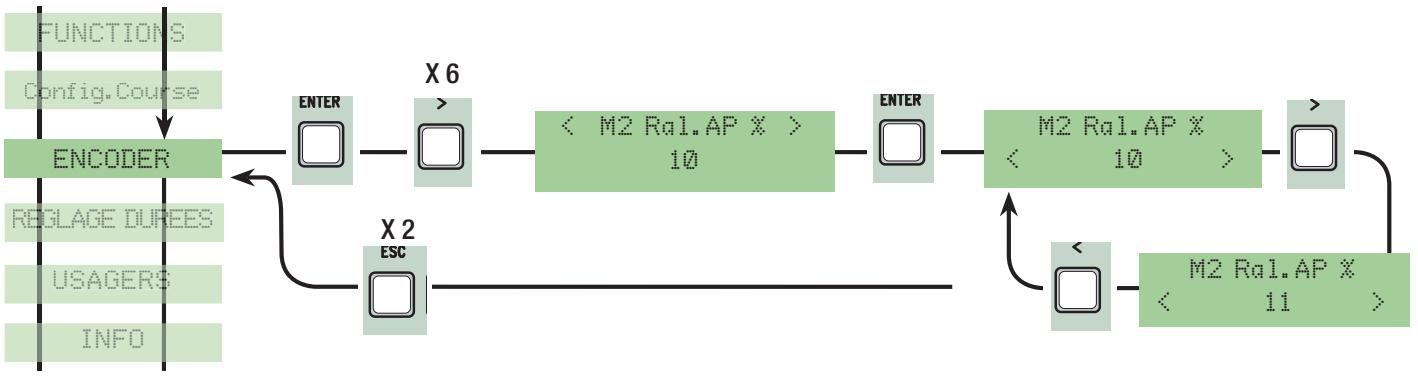

M2 ralentissement ouverture en % : il règle le point de départ du ralentissement du deuxième moteur (M2) avant la fin de course d'ouverture.
Le début du ralentissement est calculé en pourcentage (de 1 % à 40 % de la longueur de la course). Voir dessin à la page 28.
N. B. : Cette fonction apparait seulement si la fonction "ralent. Enc." du menu ENCODEUR est activée.

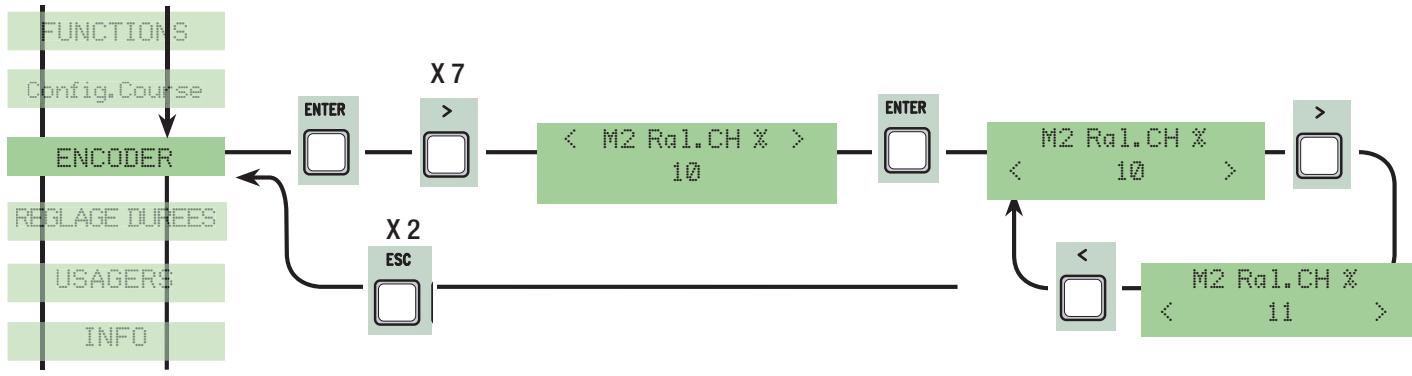

M2 ralentissement fermeture en %: il règle le point de départ du ralentissement du deuxième moteur (M2) avant la fin de course de fermeture.
Le début du ralentissement est calculé en pourcentage (de 1 % à 40 % de la longueur de la course). Voir dessin à la page 28.
N. B. : Cette fonction apparait seulement si la fonction "ralent. Enc." du menu ENCODEUR est activée.
M1 premier moteur (M1). Le début du déplacement est calculé en pourcentage (de 1 % à 15 % de la longueur de la course). Voir dessin à la page 28.
M2 deuxième moteur (M2). Le début du déplacement est calculé en pourcentage (de 1% à 15% de la longueur de la course). Voir dessin à la page 28.

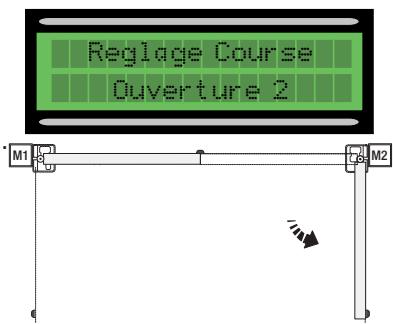

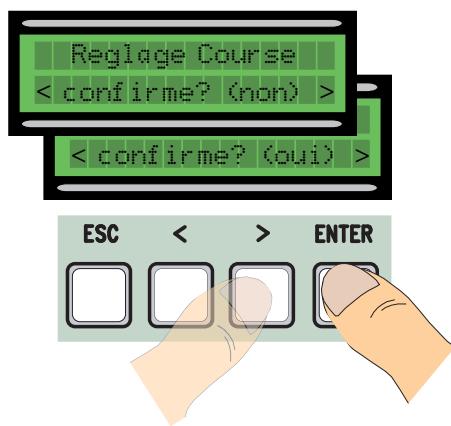

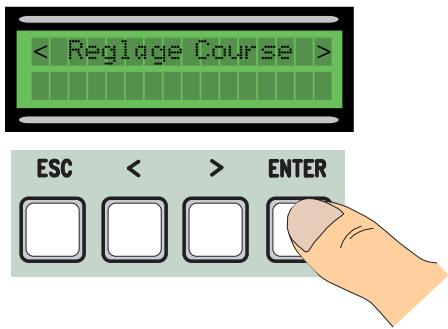

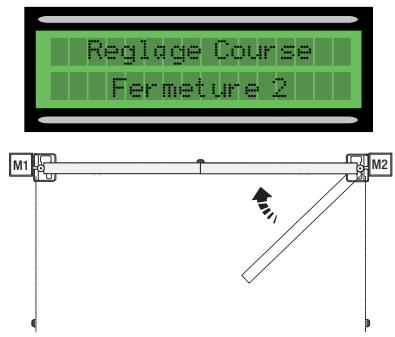

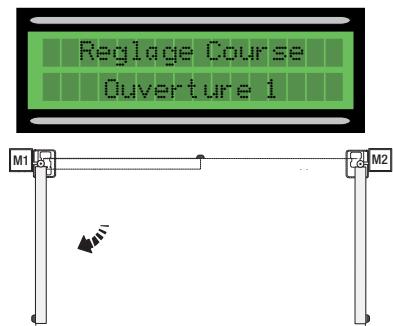

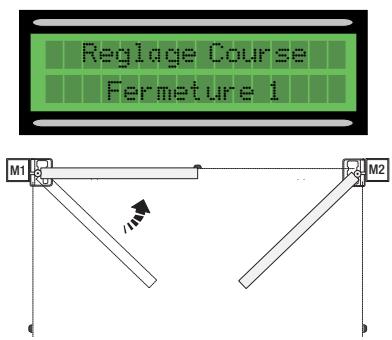

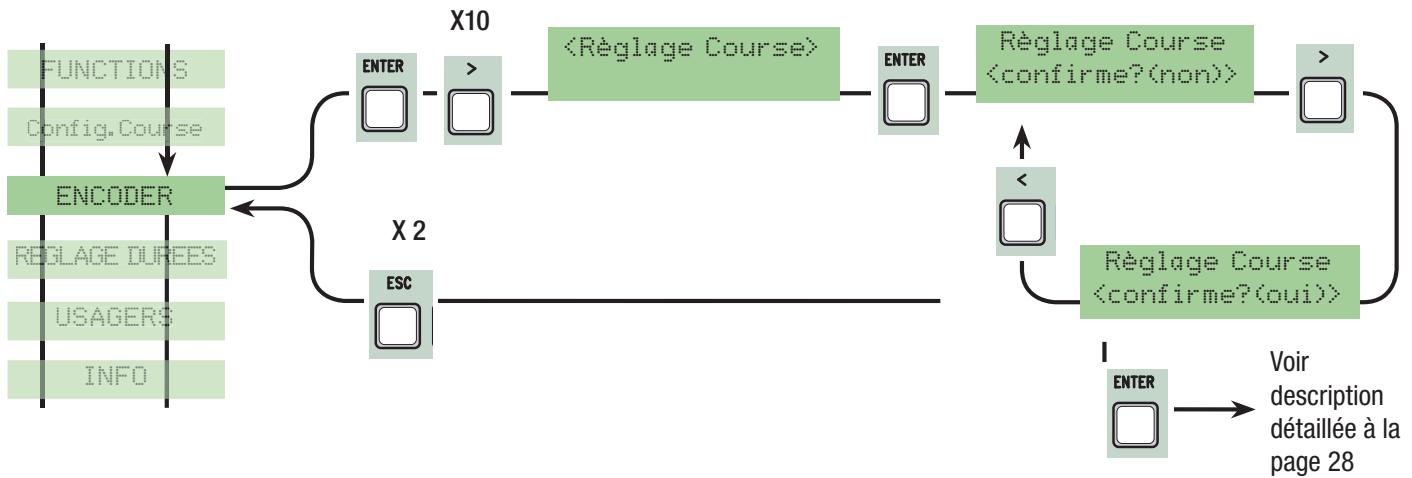

Calibrage course: il enregistre la course et les ralentissements du portail en ouverture et en fermeture.

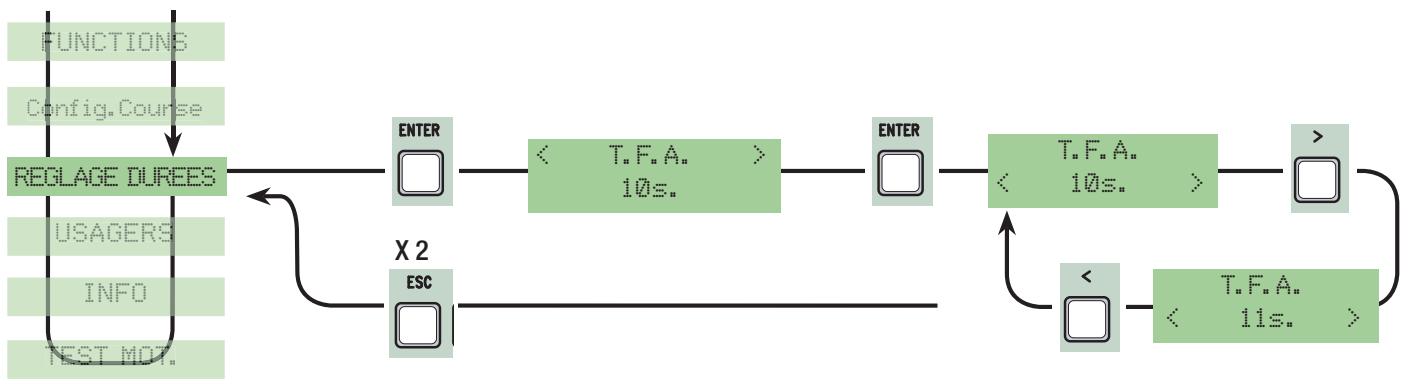

Fermeture Automatique: Elle règle le temps d'attente en position d'ouverture. Lorsque le temps s'est écoulé, une manœuvre de fermeture se déclenche automatiquement. Le temps d'attente peut être réglé de 0" à 300".

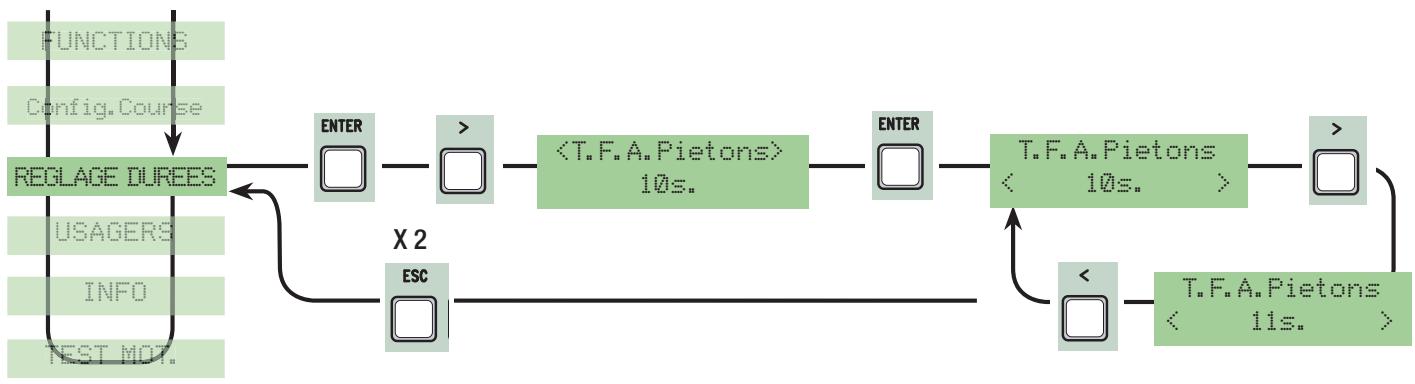

Fermeture Automatique Piétons: durée d'attente du deuxième vantail (M2) en position d'ouverture. Lorsque ce temps s'est écoulé, une manœuvre de fermeture s'effectue automatiquement. La durée du temps d'attente peut être réglée de 0" à 300".

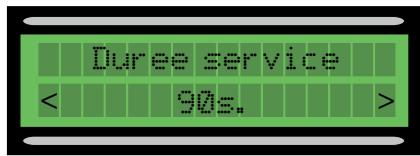

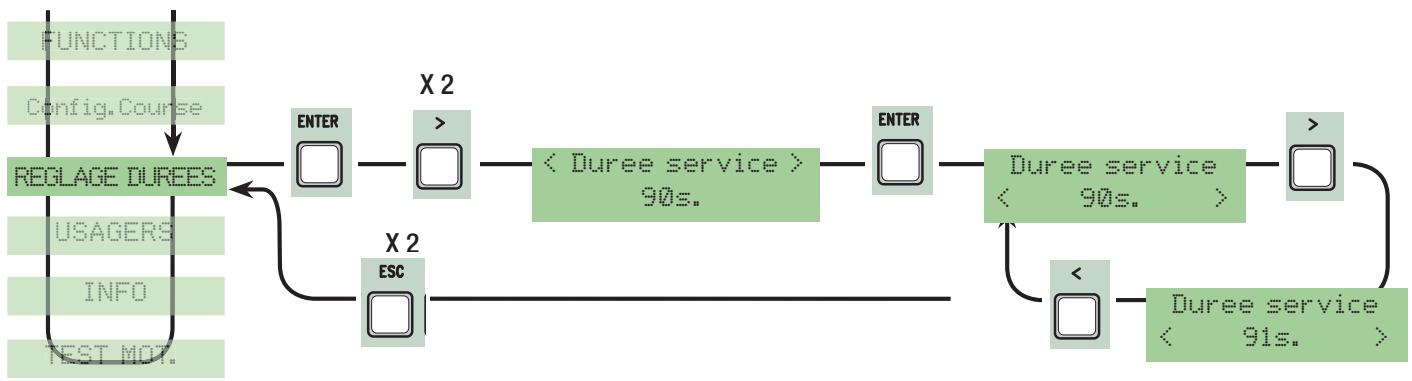

Durée du service: durée de fonctionnement du moteur dans la phase d'ouverture ou de fermeture de 10" à 150".

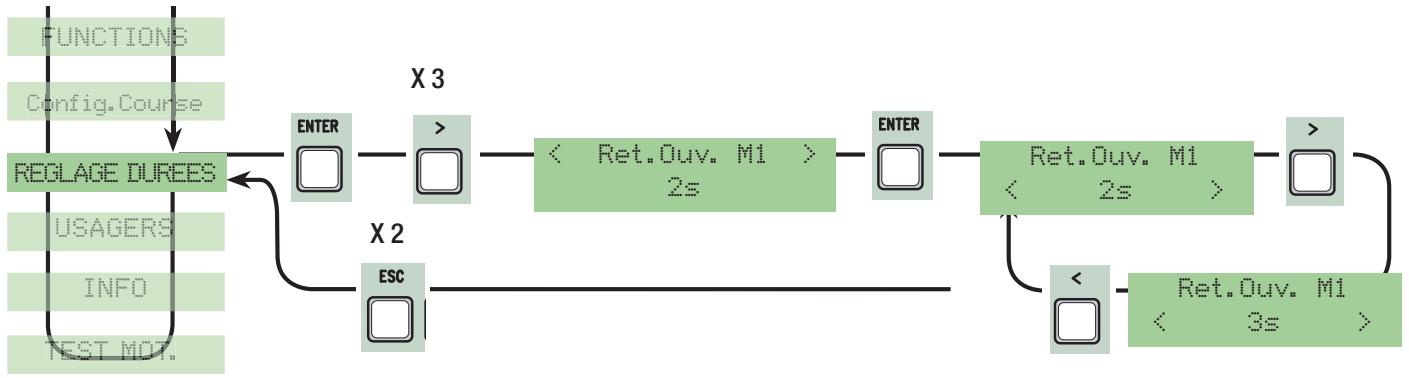

Retard ouverture M1: temps d'attente du premier vantail (M1) différent du deuxième (M2) après chaque commande d'ouverture. La durée de l'attente peut être réglée de 1" à 10".

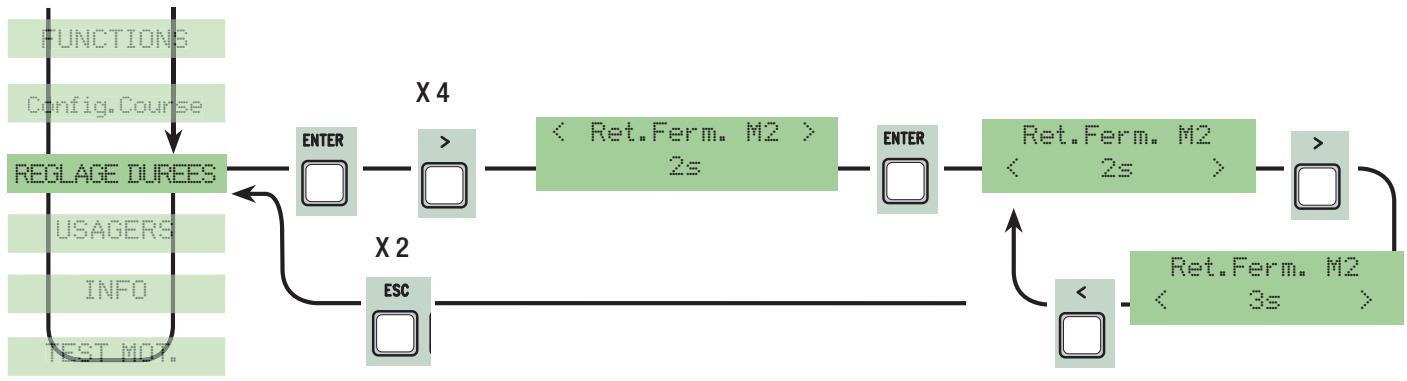

Retard fermeture M2: temps d'attente du deuxième vantail (M2) différent du premier (M1) après chaque commande de fermeture. La durée de l'attente peut être réglée de 1" à 60".

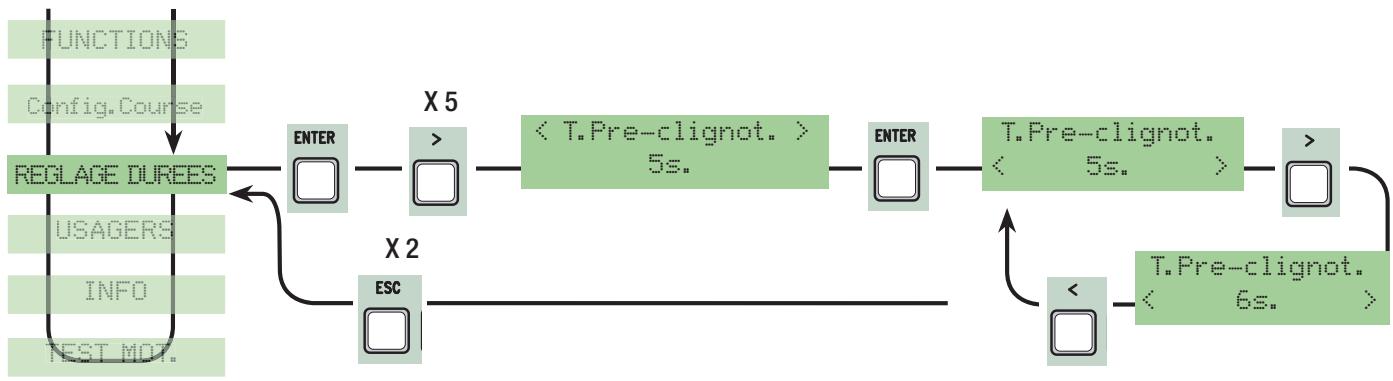

Durée du préclignotement: après une commande d'ouverture ou de fermeture, le clignotant connecté sur (W-E) clignote de 1" à 60" avant de commencer la manœuvre.

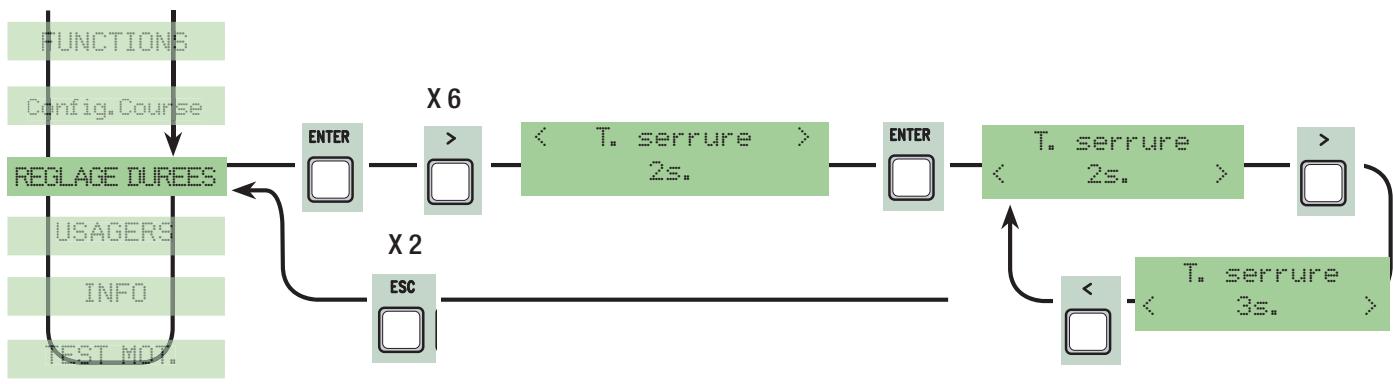

Durée serrure: le temps de l'intervention pour le déverrouillage de la serrure électrique après chaque commande d'ouverture. La durée de l'intervention peut être réglée de 1" à 5".

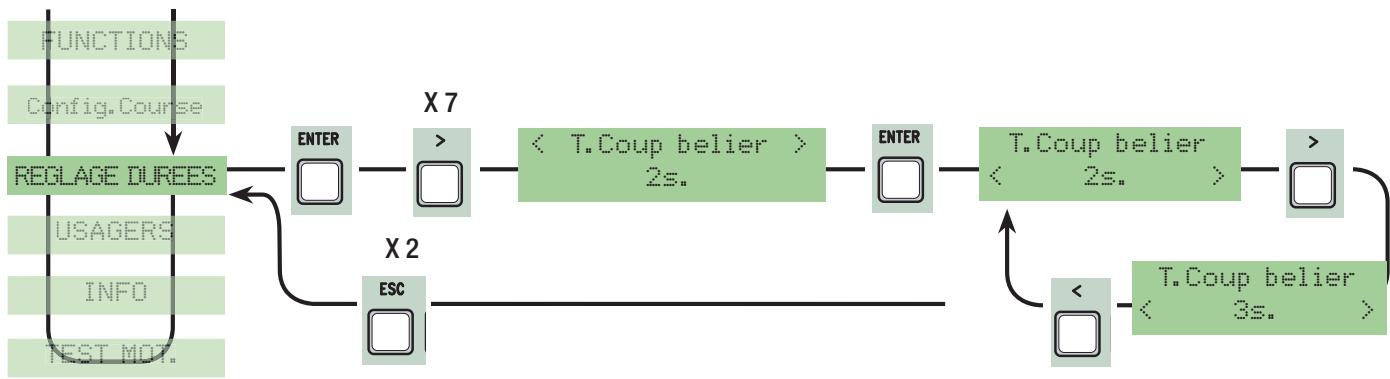

Durée coup de bélier: le temps de poussée des motoréducteurs en butée de fermeture après chaque commande d'ouverture. La durée de la poussée peut être réglée de 1" à 10".

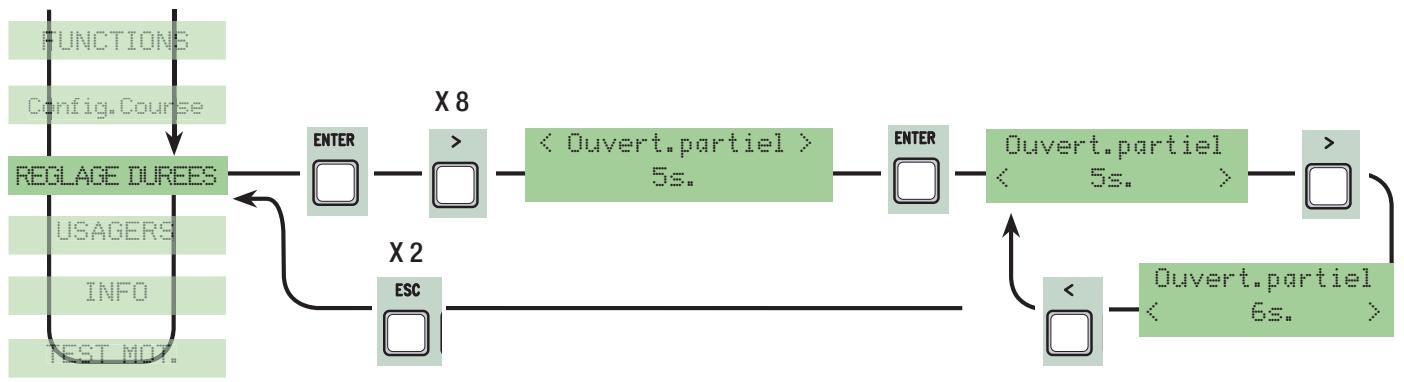

Ouverture partielle: le temps d'ouverture du deuxième vantail (M2). La durée peut être réglée de 5" à 60".

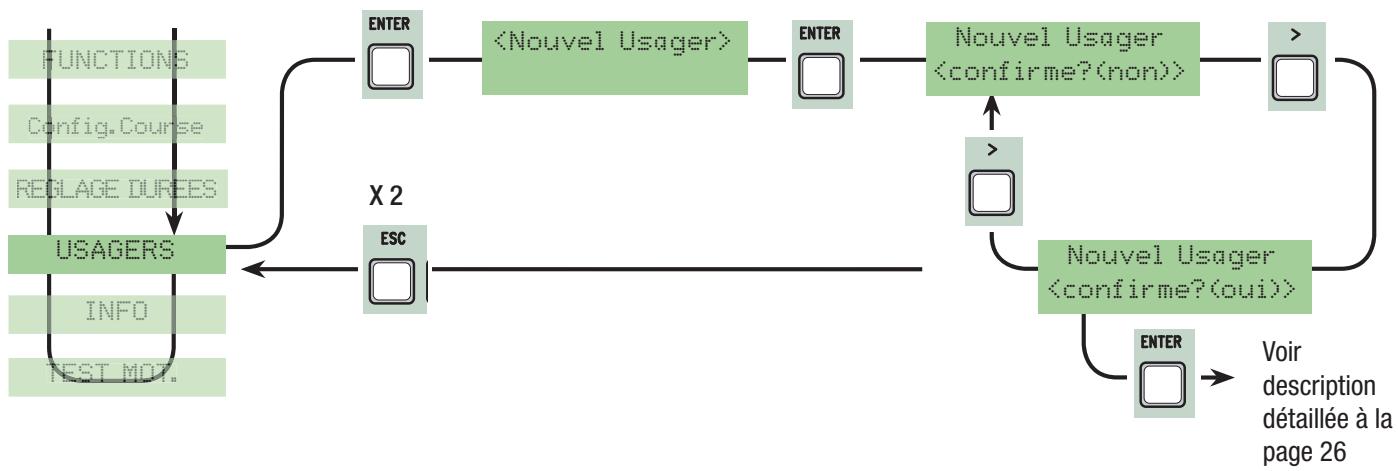

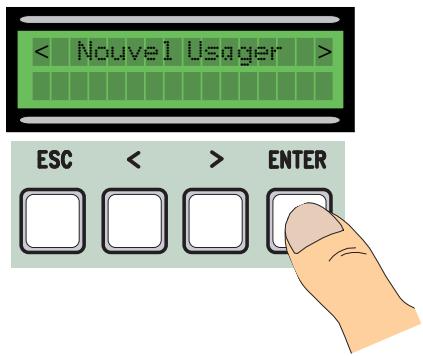

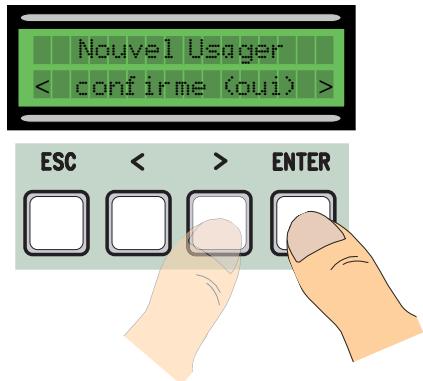

Nouvel: Il crée un nouvel usager avec une fonction associée (250 usagers max.).

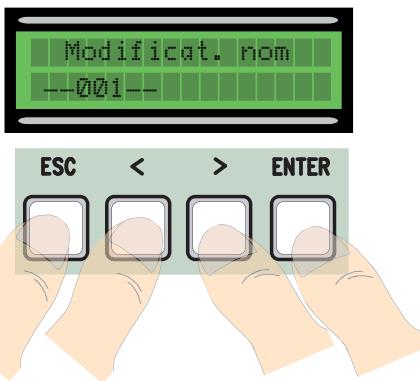

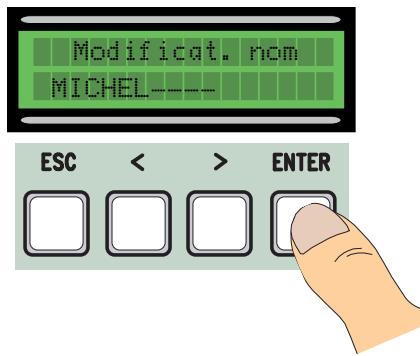

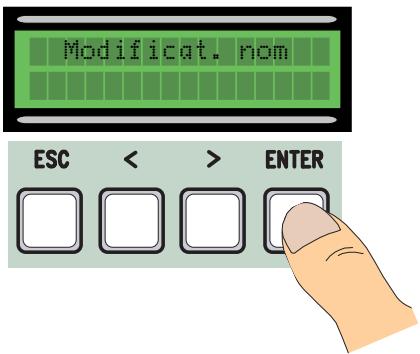

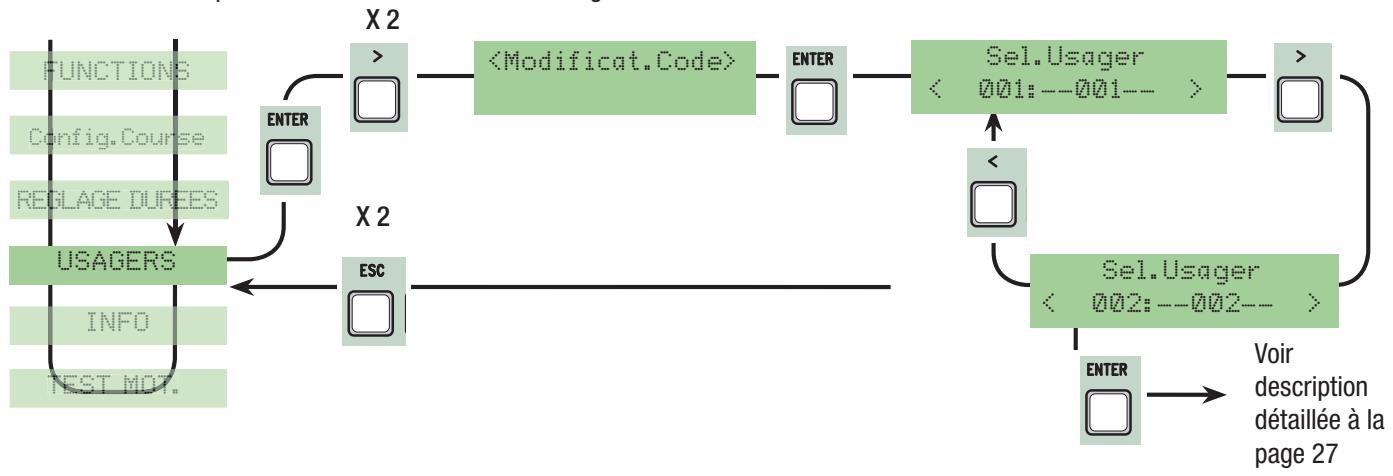

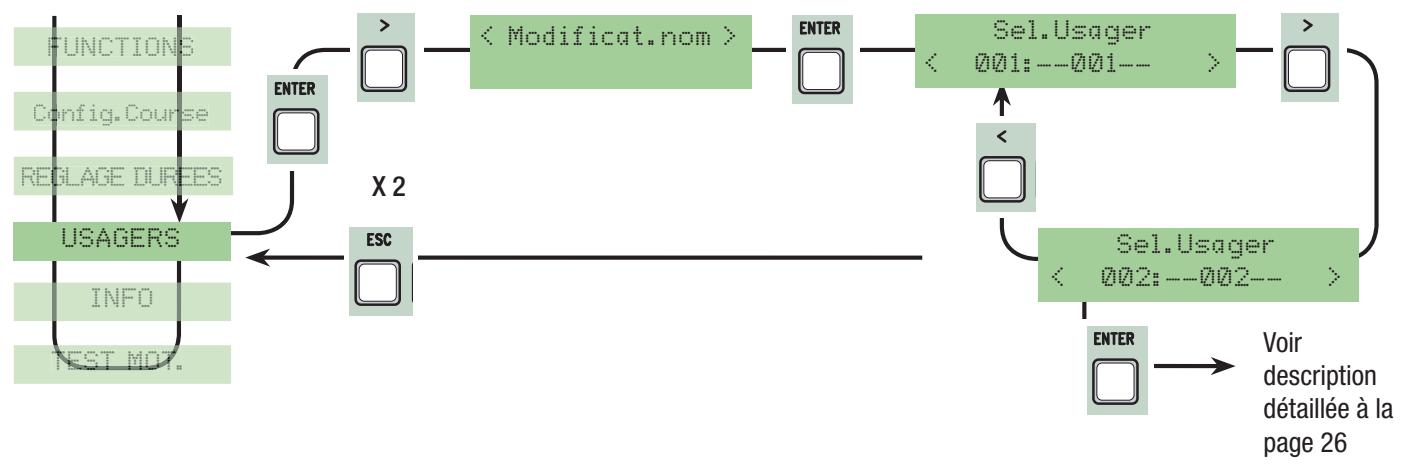

Modification Nom: pour modifier le nom de l'usager ou un nom déjà présent avec un autre nom.

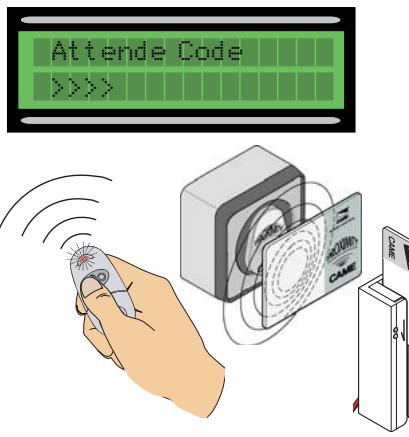

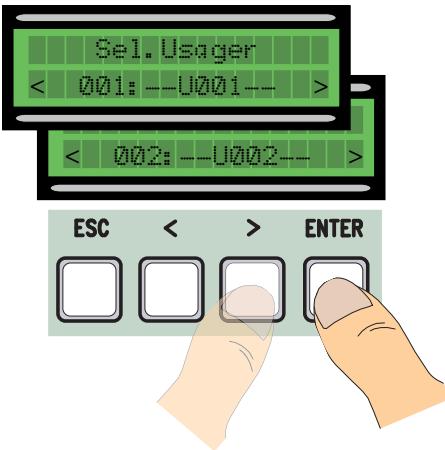

Modification Code: pour modifier le code actuel de l'usage.

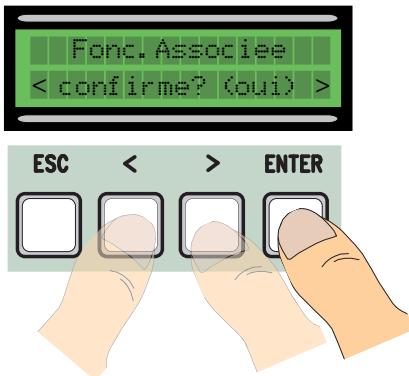

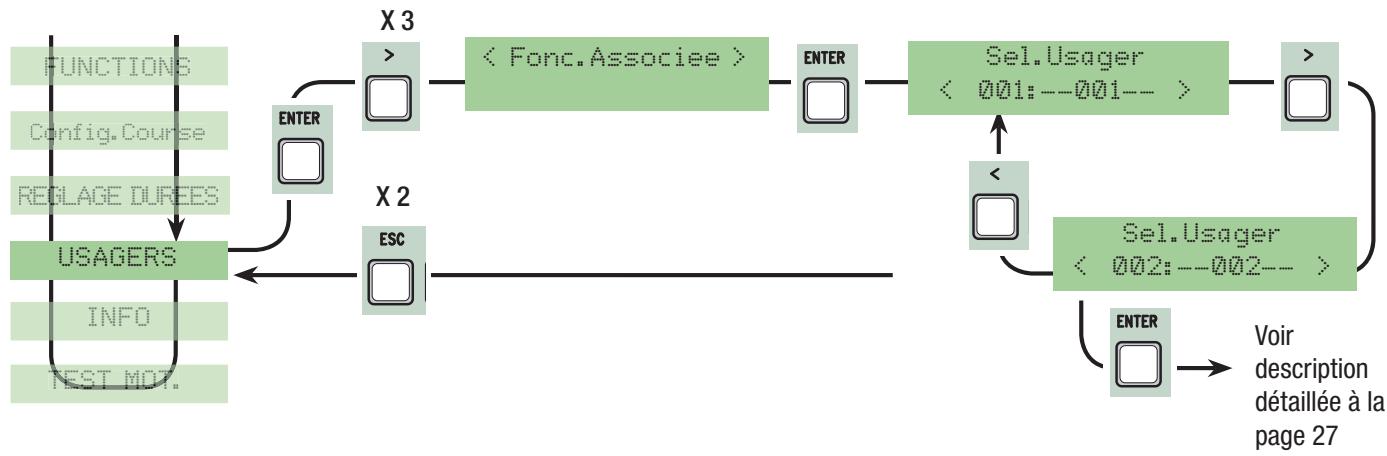

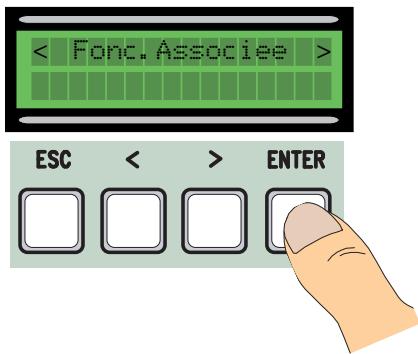

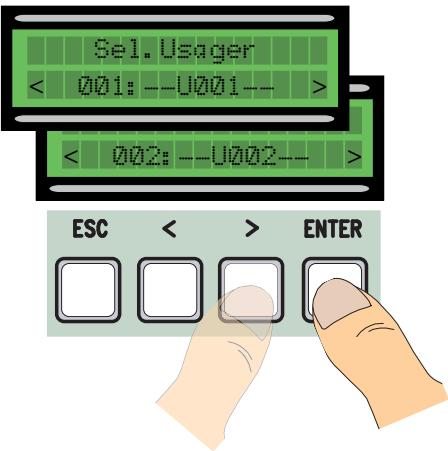

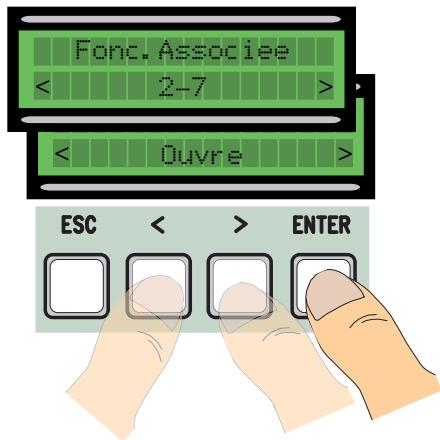

Fonction associée : pour modifier la fonction associée à l'usage.
Annulez Usager: éliminer un usager présent. Confirmez l'usager à effacer avec ENTER.

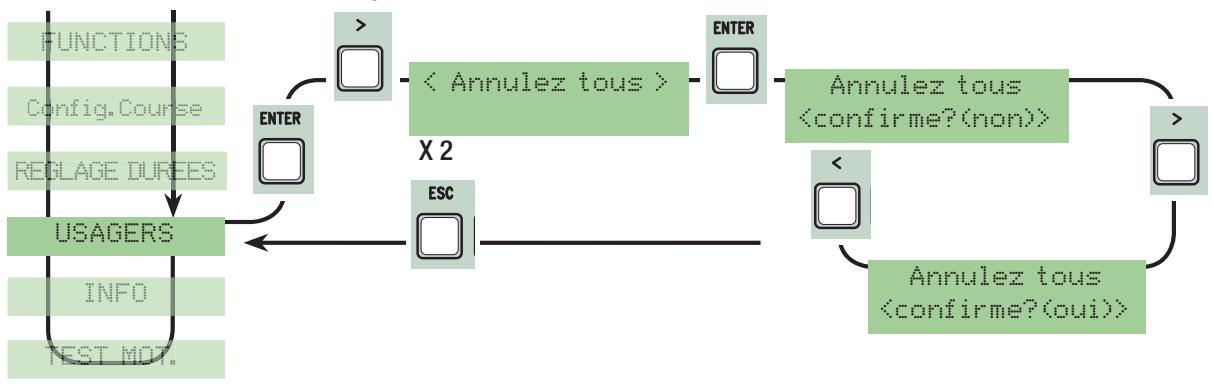

Annulez tous: elle efface tous les usagers enregistrés. Confirmez l'effacement de tous les usagers avec ENTER.

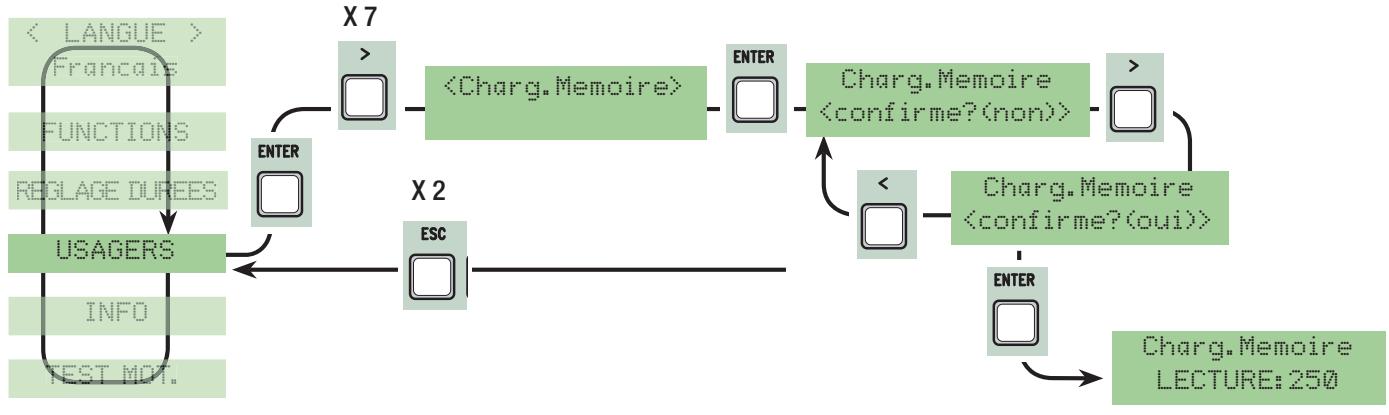

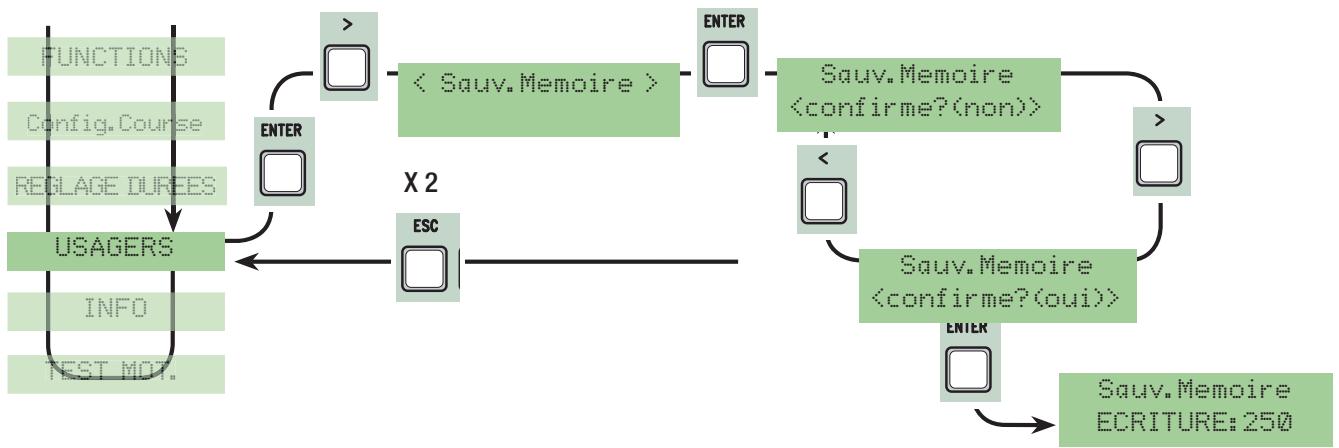

Sauvegarde mémoire: pour sauvegarder les usagers dans la liste de la mémoire. Confirmez la sauvegarde des usagers dans la liste de la mémoire avec ENTER. X 6
Chargement mémoire: elle charge dans la carte les données sauvegardées dans la liste de la mémoire.

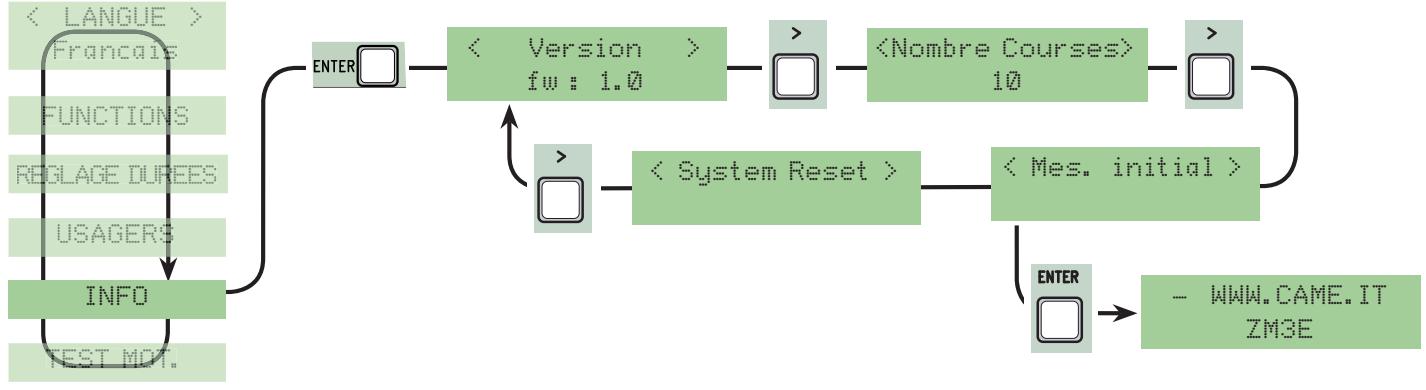

Version : il affiche la version du Logiciel.
Nombre de courses: il affiche le nombre de manœuvres effectuées par le portail.
Més. Initial: il affiche le message initial, confirmez avec ENTER pour modifier le texte. Utilisez la touche ENTER pour déplacer le curseur en avant, ESC pour le déplacer en arrière et < > pour sélectionner la dette ou le chiffre. Confirmez le texte en appuyant sur la touche ENTER pendant quelques secondes.
Remise à zéro du système: Il restaure les configurations initiales. Confirmez en appuyant sur la touche ENTER.

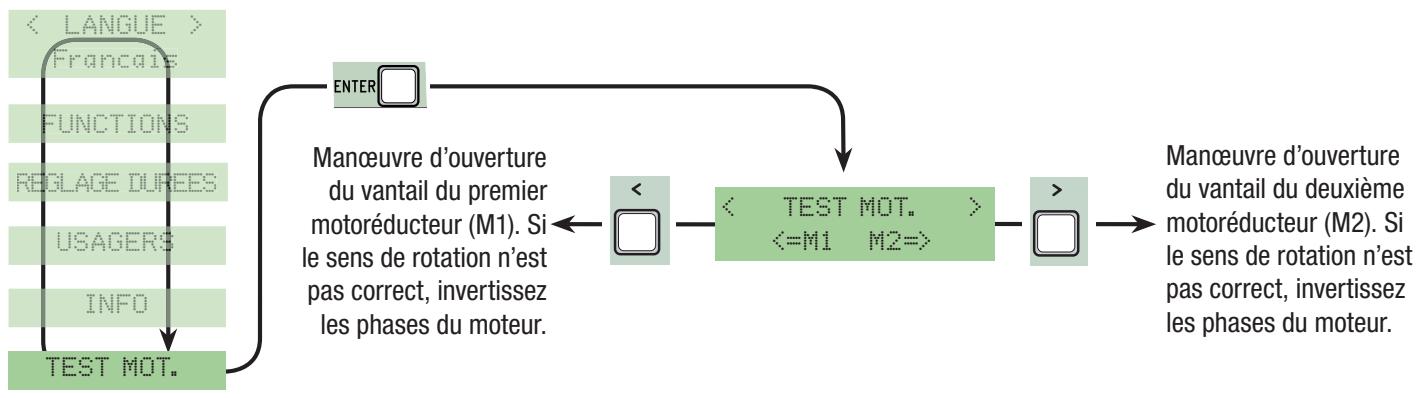

TEST MOT.: test pour contrôle si le sens de rotation des motoréducteurs est exact.
7.12 Cartes de décodage
Connectez les cartes nécessaires (R700, AF43S) pour introduire, modifier, éliminer et commander l'automatisation par l'émetteur, la carte ou le transpondeur. Introduisez la liste de la mémoire (memory roll) pour sauvegarder et télécharger toutes les configurations y compris les usagers enregistrés sur une autre carte.
7.13 Introduction usagers
1) Dans le menu Radio Usagers, sélectionnez "Nouvel Usager". Appuyez sur ENTER pour confirmer.
3) Choisissez la fonction à associer à l'usager. Appuyez sur ENTER pour confirmer...
5)... après l'introduction du code, le nombre de l'usager avec le type de commande en mémoire s'afficheront....
2) Sélectionnez « confirme (oui) » et appuyez sur ENTER pour confirmer
4).... il vous sera demandé d'introduire un code. Envoyez le code avec la touche de la télécommande ou avec la carte à bande magnétique ou à transpondeur.
... ou si le code est déjà introduit, l'indication "Code déjà présent" s'affichera.
1) Dans le menu Usagers, sélectionnez "Modification Nom". Appuyez sur ENTER pour confirmer
3) Utilisez la touche ENTER pour déplacer le curseur en avant, ESC pour déplacer le curseur en arrêt et < et > pour sélectionner la dette ou le chiffre.
2) Sélectionnez le nombre de l'utiliser ou le nom dont vous pouvez modifier le texte et appuyez sur ENTER pour confirmer.
4) Confirmez le texte en appuyant sur la touche ENTER pendant quelques secondes.
7.15 Modification code
Dans le menu Usagers, sélectionnez "Mod. Code". Appuyez sur ENTER pour confirmer.
3)... il vous sera demandé d'introduire un code. Envoyez le code avec la touche de l'émetteur ou avec la carte à bande magnétique ou à transpondeur.
Sélectionnez le nom de l'usager dont vous pouvez modifier le code et appuyez sur ENTER pour confirmer.
4).... après l'introduction du code, le numéro de l'utilisateur avec le type de commande en mémoire s'afficheront....
5) Sélectionnez "Confirmez (oui)" et appuyez sur ENTER pour confirmer.
7.16 Fonction associée à l'usage
1) Dans le menu Usagers, sélectionnez Fonction Associée. Appuyez sur ENTER pour confirmer.
3) Choisissez la nouvelle fonction à associer à l'usage. Appuyez sur ENTER pour confirmer.
2) Sélectionnez le nom de l'usager dont vous pouvez modifier la fonction de commande et appuyez sur ENTER pour confirmer.
4) Sélectionnez "Confirmez (oui)" et appuyez sur ENTER pour confirmer.
N. B. : avant d'effectuer le calibrage de la course, assurez-vous qu'il n'y a aucun obstacle sur la zone de manœuvre et que le sens de rotation des motoréducteurs est exact. (chap. 7.11).
1) Sélectionnez "Réglage course" du menu Encodeur. Confirmez en appuyant sur ENTER.
2) Sélectionnez "confirmé (oui)" et confirmez en appuyant sur ENTER.
3) Lévanail du premier moteur effectuera une manœuvre de fermeture jusqu'à la butée d'arrêt....
4)... de suite, le vantail du deuxième moteur effectuera la même manoeuvre....
5) successivement, l'levantail du deuxième moteur effectuera une manoeuvre d'ouverture jusqu'à la butée d'arrêt.
6)... et ensuite, levantail du premier moteur effectuera la même manoeuvre.
7) Au terme de cette procédure, l'indication 'Réglage course OK' apparaitra pendant quelques secondes sur l'afficheur.
7.18 Messages d'erreur
- "encoder EUR": contrôlez le raccordement ou la fonctionnalité du dispositif et évitez le couple du moteur;
- "test sécurité ERREUR": mauvais fonctionnement des dispositifs de sécurité, vérifiez si le raccordement et la fonctionnalité sont corrects;
- "fin de course ERREUR": contrôlez le raccordement sur les contacts des fins de course ou la fonctionnalité des dispositifs;
- "durée service ERREUR": assurez-vous que le temps de service configuré est suffisant pour compléter le cycle de travail.
- "Sécurité STOP, C1, C3, C4": assurez-vous que les raccordements sont exacts ou vérifiez la fonctionnalité des dispositifs.
7.19 Exemple des zones et des points de ralentissement et de déplacement pour dispositif encodeur.
N. B. : les zones de la course et les points de ralentissement et de déplacement sont testés selon les paramètres des Normes Techniques EN12445 et EN12453 pour la compatibilité des forces d'impact développées par le vantail en mouvement.
A = Surface de mouvement à vitesse normale B = Zone de marche à vitesse ralentie C = Zone d'intervention de l'encodeur avec inversion du mouvement D = Zone d'intervention de l'encodeur avec arrêt du mouvement E = Point de départ du ralentissement en ouverture (M1 Ral. OUV.%) F = Point de départ du ralentissement en fermeture (M1 Ral. FERM.%) G = Point de départ du ralentissement en ouverture (M2 Ral. OUV.%) H = Point de départ du ralentissement en fermeture (M2 Ral. FERM.%) I = Point de départ du déplacement en fermeture et en ouverture (M1 Dép. FERM.%) L = Point de départ du déplacement en fermeture et en ouverture (M2 Dép. FERM.%) M = Butée d'arrêt au moins 600 mm de la butée d'arrêt. ** Configurez le pourcentage de déplacement à l'aide de la fonction « M1 Dép. FERM » pour le premier moteur (M1) et « M2 Dép. FERM » pour le deuxième moteur du menu « ENCODEUR » de façon à obtenir une distance qui soit entre 1 et 50 mm maximum du point de la butée d'arrêt.
8 Démolition et élimination
CAME CANCELLI AUTOMATICI S. p. A. dispose au sein de son établissement d'un Système de Gestion de l'Environnement certifié et conforme à la norme UNI EN ISO 14001 pour garantir le respect et la sauvegarde de l'environnement.
L'usager est prié de continuer cet effort de sauvegarde de l'environnement que Came considère comme un des facteurs de développement de ses stratégies de fabrication et commerciales, en suivant ces brèves indications concernant le recyclage:
Élimination de l'emballage
Les éléments de l'emballage (carton, plastique etc.) sont tous des produits assimilables aux déchets solides urbains. Ils peuvent donc être éliminés sans aucun problème, tout simplement en les triant pour pouvoir les recycler.
Avant de procéder, il est nécessaire de s'informer sur la réglementation en vigueur en la matière dans le pays où le dispositif est monté. NE PAS JETER N'IMPORTE OU!
Élimination du dispositif
Nos produits sont constitués de différents matériaux. La plupart d'entre eux (aluminium, plastique, fer, câbles électriques) sont assimilables aux déchets solides urbains. Ils peuvent donc être recyclés en les triant et en les portant dans un des centres spécialisés pour le ramassage des déchets.
Par contre, les autres composants (cartes électroniques, batteries des radiocommandes etc.) peuvent contenir des substances polluantes.
Il faut donc les confier aux sociétés chargées du traitement et de l'élimination des déchets.
Avant de procéder, il est nécessaire de s'informer sur la réglementation en vigueur en la matière dans le pays où le dispositif est monté.
NE PAS JETER N'IMPORTE OU!
Declaration du fabricant
Aux termes de la Directive Basse Tension 2006/95/CE
CAME
Déclarée sous sa responsabilité, que les produits suivants pour l'automation de portails et portes de garage, ainsi dénommés :
ZLJ24
... sont conformes aux conditions nécessaires et aux dispositions appropriées, fixées par les Directives suivantes et aux articles applicables des Réglementations de référence indiqués ci-après.
2006/95/CE
2004/108/CE
DIRECTIVE BASSE TENSION
DIRECTIVE COMPATIBILITÉ ELECTROMAGNETIQUE
EN 60335-1
EN 13241-1
EN 61000-6-2
EN 61000-6-3
Avis important!
Il est interdit de mettre en service le/les produit/s, objet de cette déclaration, avant de les incorporer à l'installation et/ou de terminer le montage de cette dernière, conformément aux dispositions de la Directive Machines 98/37/CE.
ADMINISTRATEUR DÉLÉGUE
Monsieur Gianni Michielan
| CAME France S.a. | CAME GmbH Seefeld |
| 7, Rue Des Haras | Akazienstrasse, 9 |
| Z.i. Des Hautes Patures | 16356 Seefeld |
| 92737 Nanterre Cedex - FRANCE | Bei Berlin - DEUTSCHLAND |
| (+33) 1 46 13 05 05 | (+49) 33 3988390 |
| (+33) 1 46 13 05 00 | (+49) 33 39883985 |
| CAME Automatismes S.a. | CAME Gmbh |
| 3, Rue Odette Jasse | Kornwestheimer Str. 37 |
| 13015 Marseille - FRANCE | 70825 Korntal |
| (+33) 4 95 06 33 70 | Munchingen Bei Stuttgart - DEUTSCHLAND |
| (+33) 4 91 60 69 05 | (+49) 71 5037830 |
| (+49) 71 50378383 |
| CAME Automatismos S.a. | CAME Americas Automation Llc |
| C/juan De Mariana, N. 17-local | 1560 Sawgrass Corporate Pkwy, 4th Floor |
| 28045 Madrid - SPAIN | Sunrise, FL 33323 - U.S.A |
| (+34) 91 52 85 009 | (+1) 305 433 3307 |
| (+34) 91 46 85 442 | (+1) 305 396 3331 |
| CAME Automatismos Catalunya S.a. | CAME Middle East Fzco |
| Pi. Moli Dels Frares N. 23 C/a | Po Box 17131 Warehouse N. Be02 |
| 08620 Sant Vicenc Del Horts - SPAIN | South Zone - Jebel Ali Free Zone - Dubal - U.A.E. |
| (+34) 93 65 67 694 | (+971) 4 8860046 |
| (+34) 93 67 24 505 | (+971) 4 8860048 |
| Paf - CAME | CAME Polska Sp.Zo.o |
| Estrada Nacional 249-4 Ao Km 4,35 | Ul. Ordona 1 |
| Cabra Figa - Trajouce | 01-237 Warszawa - POLAND |
| 2635-047 Rio De Mouro - PORTUGAL | (+48) 22 8365076 |
| (+351) 219 257 471 | (+48) 22 8363296 |
| (+35) 219 257 485 | |
| CAME United Kingdom Ltd. | S.c. CAME Romania S.r.l. |
| Unit 3 Orchard Business Park | B-dul Mihai Eminescu, Nr. 2, Bloc R2 |
| Town Street, Sandiacre | Scara A, Parter, Ap. 3 |
| Nottingham - Ng10 5du - UNITED KINGDOM | Buftea, Judet Ilfov Bucarest - ROMANIA |
| (+44) 115 9210430 | (+40) 21 3007344 |
| (+44) 115 9210431 | (+40) 21 3007344 |
| CAME Belgium Sprl | CAME Russia |
| Zoning Ouest 7 | Leningradskij Prospect, Dom 80 |
| 7860 Lessines - BELGIUM | Pod'ezd 3, office 608 |
| (+32) 68 333014 | 125190, Moskva - RUSSIA |
| (+32) 68 338019 | (+7) 495 937 33 07 |
| (+7) 495 937 33 08 |
