Type de produit	Récepteur audio professionnel
Marque	Crown
Modèle	XLS2000
Dimensions (L x H x P)	48,3 x 8,9 x 31,8 cm (19 pouces, 2U)
Poids	Environ 10,5 kg
Alimentation	230 V CA, 50/60 Hz
Consommation électrique	500 W en fonctionnement
Fonctions principales	Réception de signaux audio, amplification, contrôle de volume, filtres audio
Entrées audio	XLR, Jack 6,35 mm, RCA
Sorties audio	XLR, Jack 6,35 mm, borniers
Puissance de sortie	2 x 500 W sous 4 ohms
Réponse en fréquence	20 Hz - 20 kHz
Rapport signal/bruit	> 100 dB
Entretien et nettoyage	Débrancher l'appareil, nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas exposer à l'humidité, ne pas ouvrir le boîtier, respecter les consignes de tension indiquées.
Pièces détachées et réparabilité	Contacter le service après-vente Crown pour les pièces et réparations.
Informations générales	Notice d'utilisation complète disponible en ligne au format PDF.

FOIRE AUX QUESTIONS - XLS2000 CROWN

Comment connecter un microphone au récepteur Crown XLS2000 ?

Branchez le microphone sur une entrée XLR ou Jack 6,35 mm à l'aide d'un câble adapté. Assurez-vous que le niveau d'entrée n'est pas saturé en ajustant le gain.

Quelle est la puissance de sortie du XLS2000 ?

Le XLS2000 délivre une puissance de 2 x 500 W sous 4 ohms, ce qui le rend adapté à des enceintes de puissance moyenne.

Puis-je utiliser le récepteur avec une enceinte de 8 ohms ?

Oui, la puissance sera alors réduite à environ 2 x 300 W. Consultez la notice pour les valeurs exactes.

Comment nettoyer le récepteur Crown XLS2000 ?

Débranchez l'appareil, puis utilisez un chiffon doux et sec pour dépoussiérer le boîtier. Évitez les liquides et produits chimiques.

Que faire si le récepteur ne s'allume pas ?

Vérifiez le câble d'alimentation, la prise secteur et le fusible. Si le problème persiste, contactez le service après-vente.

Le XLS2000 est-il compatible avec des enceintes passives ?

Oui, il est conçu pour alimenter des enceintes passives via les sorties borniers ou speakon.

Comment obtenir la notice complète du Crown XLS2000 ?

Vous pouvez télécharger la notice au format PDF sur le site notice-facile.com ou auprès du fabricant Crown.

Y a-t-il un mode veille sur le récepteur ?

Oui, le XLS2000 dispose d'un mode veille automatique après une période d'inactivité, réglable dans les paramètres.

Comment réduire le bruit de fond ?

Vérifiez que tous les câbles sont correctement blindés et que le gain d'entrée n'est pas excessif. Utilisez également le filtre coupe-bas si disponible.

Puis-je connecter le récepteur à un ordinateur ?

Oui, via une sortie audio vers l'entrée de l'ordinateur, ou via un interface audio avec sortie ligne.

MODE D'EMPLOI XLS2000 CROWN

Manuel d'utilisation de la série XLS

Obtenir d'autres versions traduites : Pour obtenir des informations dans une autre langue concernant l'utilisation de ce produit, veuillez contacter votre distributeur local Crown. Si vous avez besoin d'aide pour localiser votre distributeur local, veuillez contacter Crown au 574-294-8000.

Ce manuel ne présente pas toutes les spécifications de conception, de production ou de variations du matériel. Il ne couvre pas non plus toute situation potentielle pouvant surgir lors de l'installation, de l'utilisation ou de l'entretien.

Les informations communiquées dans ce manuel sont considérées être justes à la date de publication. Néanmoins, ces informations peuvent être mises à jour. Pour obtenir la dernière version de ce manuel, veuillez vous rendre sur le site Internet de Crown, www.crowaudio.com.

Avis de marque déposée : Crown, Crown Audio et Amcron sont des marques déposées de Crown International. Les autres marques sont la propriété de leurs propriétaires respectifs.

Les plus récentes versions de ce manuel ainsi que les informations supplémentaires concernant ce produit peuvent être disponibles sur le site Internet de Crown, www.crownaudio.com.

Certains modèles peuvent être exportés sous le nom d'Amcron®

©2010 par Crown Audio®, Inc., 1718 W. Mishawaka Rd., Elkhart, Indiana 46517-9439 U.S.A. Téléphone : 574-294-8000.

Commencez

Mode Stereo Bypass / neutralisation de la stéréo

L'amplificateur est réglé par défaut en usine. L'amplificateur est configuré pour le mode stéréo, le système PureBand™ étant neutralisé.

1. Raccordez la source droite/gauche des signaux au canal 1 et 2 à l'aide de la prise XLR, ¼ po, ou des prises RCA.
2. Raccordez un haut-parleur à chaque canal de sortie à l'aide du Speakon ^® , d'une fiche Banane ou d'un fil nu.

Ce mode permet d'exploiter la puissance des deux canaux d'amplification en la faisant sortir sous une résistance unique de 8 ou 4 ohms.

Avant de commencer assurez-vous :

1. De brancher la source des signaux au Canal 1 en n'utilisant qu'une prise XLR de 1/4 de pouce ou des prises RCA.
2. De brancher le haut-parleur comme indiqué.
   a. Si vous utilisez des sorties sur bornes de connexion, raccordez la borne + du haut-parleur à la borne + du canal 1 puis, la borne - du haut-parleur à la borne + du canal 2.

b. Si vous utilisez une prise Speakon ^® , branchez la borne + du haut-parleur au 1+ et la borne négative au 2+. Brancher uniquement la prise dans la sortie du canal 1.

Suivez ces étapes rapides pour configurer l'amplificateur concernant le "Bridge Mode" :

1. Maintenez le bouton "Mode/Menu" enfoncé pendant 3 secondes jusqu'à ce que l'écran LCD affiche "Amp Mode "
2. Appuyez sur le bouton "Mode/Menu" pour commencer à configurer le mode Amp.
3. Appuyez sur le bouton "Next" jusqu'à ce que l'écran LCD indique "Mode" : Bridge".

4. Appuyez sur le bouton "Mode/Menu" pour confirmer votre choix.

5. Appuyez maintenant sur le bouton "Next" jusqu'à ce que l'écran LCD indique "Bypass": Appuyez sur le bouton "Mode/Menu" pour confirmer votre choix. L'écran LCD devrait maintenant indiquer "Bridge Bypass".

Mode Crossover

En mode "Crossover", l'amplificateur est configuré pour utiliser un filtre LowPass sur le canal 1 et un filtre HighPass sur le canal 2.

Avant de commencer assurez-vous :

1. De brancher la source des signaux au Canal 1 en n'utilisant qu'une prise XLR de 1/4 de pouce ou des prises RCA.
2. De raccorder un haut-parleur à chaque canal de sortie à l'aide du Speakon ^® , d'une fiche Banane ou d'un fil nu.

Suivez ces étapes rapides pour configurer l'amplificateur concernant le "Mode CrossOver" :

1. Maintenez le bouton "Mode/Menu" enfoncé pendant 3 secondes jusqu'à ce que l'écran LCD affiche "Amp Mode "
2. Appuyez sur le bouton "Mode/Menu" pour commencer à configurer le mode Amp.

3. Utilisez maintenant le bouton "Previous" ou "Next" pour choisir le point de crossover désiré.

4. Appuyez sur le bouton "Next" jusqu'à ce que l'écran LCD indique "Input Y": Appuyez sur le bouton "Mode/Menu" pour confirmer votre choix.

5. Appuyez maintenant sur le bouton "Next" jusqu'à ce que l'écran LCD affiche "XOVER" et appuyez sur le bouton "Mode/Menu" pour confirmer.

6. Une fois celui-ci choisi, appuyez sur le bouton "Mode/Menu" pour confirmer. L'écran LCD devrait maintenant indiquer "Input Y XOVER".

Commencez

Mode HighPass

En mode "HighPass", l'amplificateur est configuré pour utiliser un filtre HighPass sur le canal 1 et 2, à la fréquence choisie.

Avant de commencer assurez-vous de/d' :

1. Raccorder la source droite/gauche des signaux au canal 1 et 2 à l'aide de la prise XLR, ¼ po, ou des prises RCA.
2. Raccorder un haut-parleur à chaque canal de sortie à l'aide du Speakon®, d'une fiche Banane ou d'un fil nu.

Suivez ces étapes rapides pour configurer l'amplificateur concernant le "HighPass Mode" :

1. Maintenez le bouton "Mode/Menu" enfoncé pendant 3 secondes jusqu'à ce que l'écran LCD affiche "Amp Mode "
2. Appuyez sur le bouton "Mode/Menu" pour commencer à configurer le mode Amp.
3. Appuyez sur le bouton "Next" jusqu'à ce que l'écran LCD indique "Stereo" : Appuyez sur le bouton "Mode/Menu" pour confirmer votre choix.
4. Appuyez maintenant sur le bouton "Next" jusqu'à ce que l'écran LCD affiche "HighPass" et appuyez sur le bouton "Mode/Menu" pour confirmer.
5. Utilisez maintenant le bouton "Previous" ou "Next" pour choisir le point de crossover désiré.
6. Une fois celui-ci choisi, appuyez sur le bouton "Mode/Menu" pour confirmer. L'écran LCD devrait maintenant indiquer "Stereo HighPass".

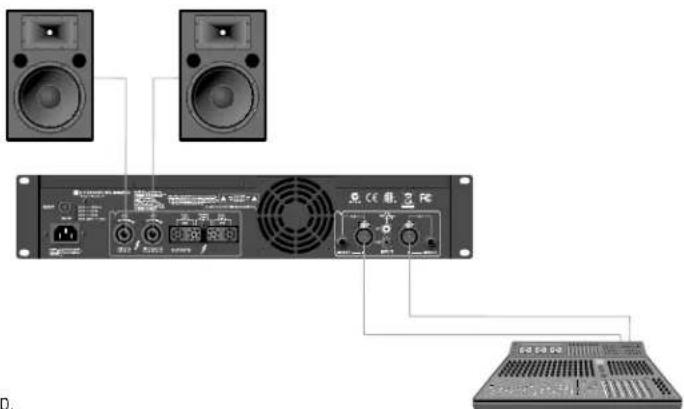

Mode LowPass

En mode "LowPass", l'amplificateur est configuré pour utiliser un filtre LowPass sur le canal 1 et 2, à la fréquence choisie.

Avant de commencer assurez-vous de/d' :

1. Raccorder la source droite/gauche des signaux au canal 1 et 2 à l'aide de la prise XLR, ¼ po, ou des prises RCA.
2. Raccorder un haut-parleur à chaque canal de sortie à l'aide du Speakon®, d'une fiche Banane ou d'un fil nu.

Suivez ces étapes rapides pour configurer l'amplificateur concernant le "HighPass Mode" :

1. Maintenez le bouton "Mode/Menu" enfoncé pendant 3 secondes jusqu'à ce que l'écran LCD affiche "Amp Mode "
2. Appuyez sur le bouton "Mode/Menu" pour commencer à configurer le mode Amp.
3. Appuyez sur le bouton "Next" jusqu'à ce que l'écran LCD indique "Stereo" : Appuyez sur le bouton "Mode/Menu" pour confirmer votre choix.
4. Appuyez maintenant sur le bouton "Next" jusqu'à ce que l'écran LCD affiche "LowPass" et appuyez sur le bouton "Mode/Menu" pour confirmer.
5. Utilisez maintenant le bouton "Previous" ou "Next" pour choisir le point de crossover désiré.
6. Une fois celui-ci choisi, appuyez sur le bouton "Mode/Menu" pour confirmer. L'écran LCD devrait maintenant indiquer "Stereo LowPass".

Les amplificateurs Crown de la série XLS sont des produits phares du domaine de la sonorisation et ceci grâce à leurs performances inégalées, leur technologie et coût ; soirée après soirée, ils ne sont que bénéfices ! Nous avons assemblé le XLS en respect d'une grande polyvalence grâce à son Crossover et à ses limiteurs de pics _x " intégrés. Sont poids est inférieur à 5,5 Kg comparé aux 20 de ses concurrents.

Pour restez concis, le XLS est un ampli puissant, polyvalent, efficace et unique dans sa catégorie.

Les amplificateurs sont des oeuvres d'art sophistiquées de l'ingénierie capables de produire des volumes sonores extrêmement élevés. Ils doivent être manipulés délicatement et correctement installés si l'on veut les conserver pendant de nombreuses années ; ce pour quoi ils ont été conçus.

En outre, les amplificateurs de la série XLS possèdent un certain nombre de caractéristiques devant être expliquées avant de pouvoir les utiliser à leur plein potentiel.

Veuillez prendre le temps d'étudier ce manuel afin que vous puissiez tirer le maximum de possibilités de votre amplificateur.

Caractéristiques

• Grandes performances, d'un poids léger de catégorie D utilisant la technologie DriveCore™
• Le système à Crossovers PureBand™ intégrés garantit des transitions régulières provenant des excitateurs hautes et basses fréquences.
• Les limiteurs intégrés de pics _x^™ génèrent une puissance en sortie maximale tout en protégeant vos haut-parleurs.
• Les entrées des prises XLR, 14 SDSq, RCA garantissent toute compatibilité avec les sources.
• Les entrées en 14 " peuvent être utilisées en tant que câble (jack) pour faire passer le signal vers les autres amplificateurs.
• La garantie Crown de 3 ans, transférable et garantissant toute exemption de vice ou de panne, est là pour protéger votre investissement.

Comment se servir de ce manuel

Ce manuel met à votre disposition les informations nécessaires pour bien installer et utiliser votre amplificateur en toute sécurité. Il n'aborde pas tous les aspects de l'installation, des réglages ou de l'utilisation correspondant à toutes les circonstances. Pour de plus amples informations veuillez consulter le guide d'utilisation des amplificateurs Crown (disponible sur le lien www.crownaudio.com), l'assistance technique Crown, votre installateur ou votre revendeur.

Nous vous conseillons vivement de lire toutes les instructions, avertissements et précautions de ce manuel. A titre de protection, veuillez envoyer votre carte d'inscription de garantie dès aujourd'hui. Conserver votre acte de vente car il est la preuve officielle de votre achat.

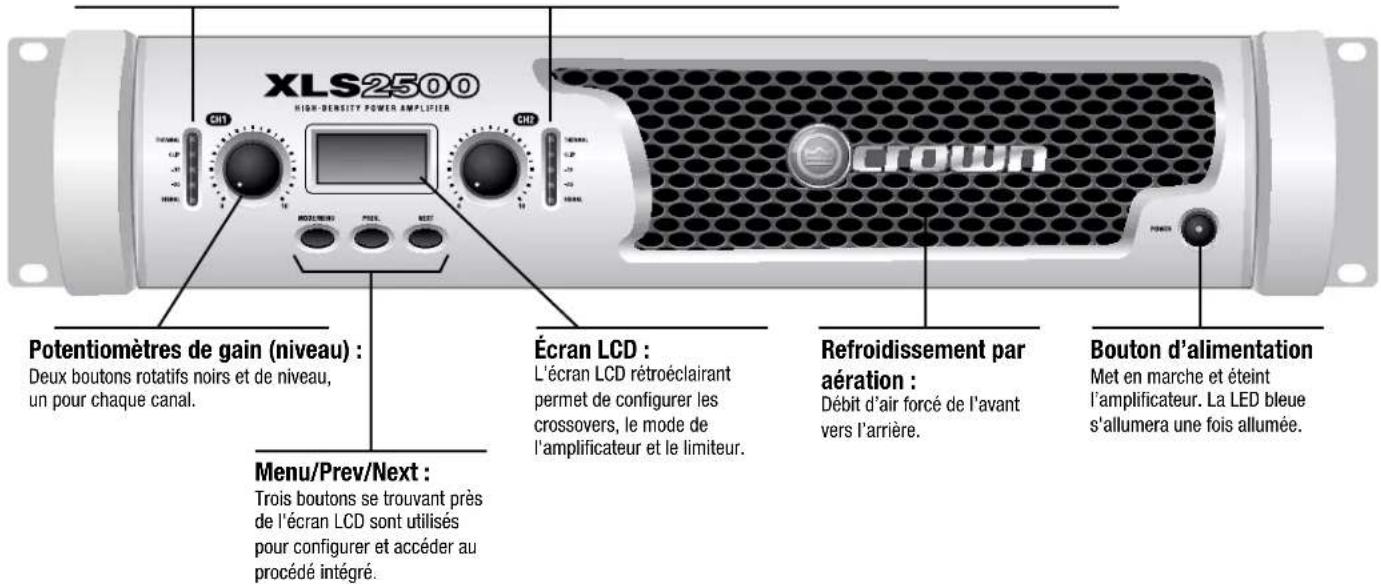

Fonctions du panneau avant

Indicators :

Indicateur de présence de signaux : Deux LED, une pour chaque canal, s'allument lorsque le signal d'entrée de canal dépasse -40cBu.

-Indicateur 10 : La LED verte clignote lorsque le niveau des signaux en sortie dépasse -10 dB en dessous de la crête.

-Indicateur 20 : La LED verte clignote lorsque le niveau des signaux en sortie dépasse -2 dB en dessous de la crête.

Indicateurs de crêtes : Deux LED vertes, une pour chaque canal, s'allument lorsque la sortie d'un canal est surchargée.

Indicateur thermique : Deux LED rouges, une pour chaque canal, s'allument lorsque la compression thermique commence.

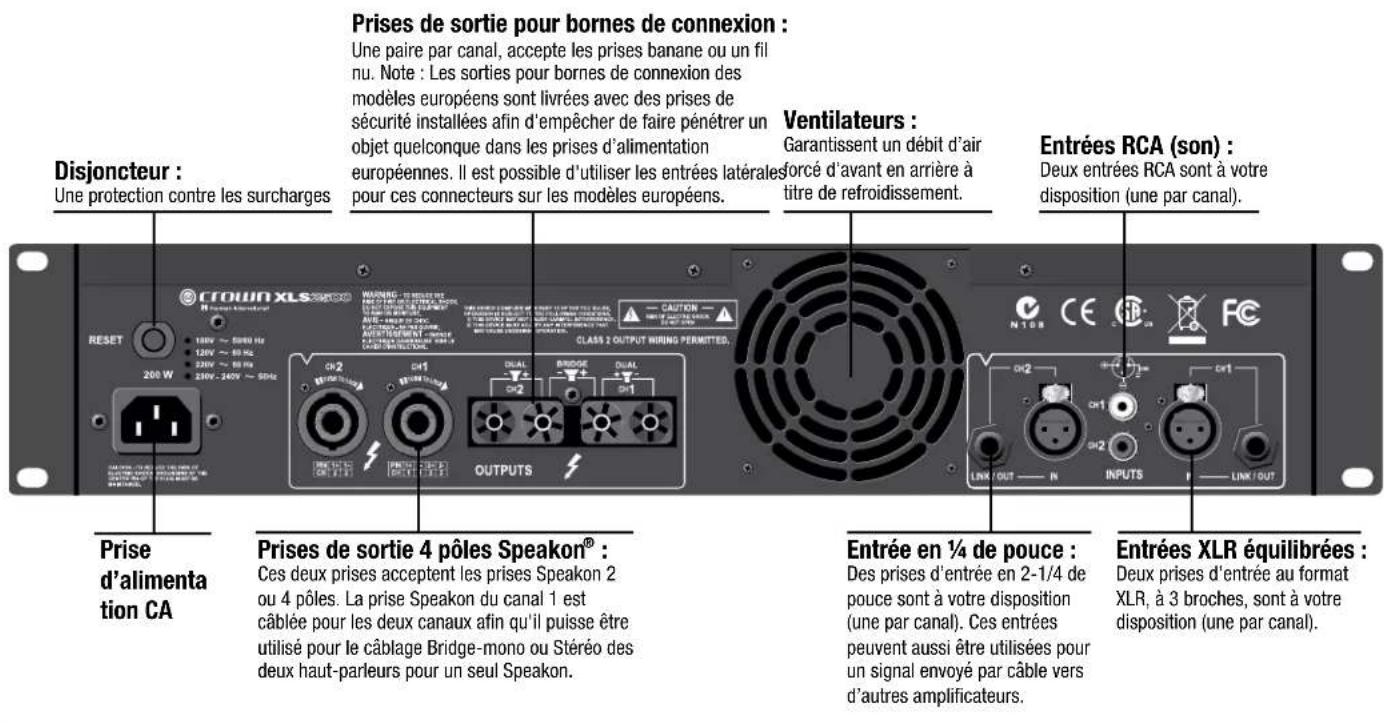

Fonctions du panneau arrière

Fonctions du procédé intégré

Système crossover PureBand™ :

Le système PureBand™ met à votre disposition un filtre à octave Linkwitz-Riley 24dB vous permettant de choisir un point entre 50 Hz et 3 KHz sur des centres de 1/12ème d'octave. Les points suivants sont à votre disposition :

50Hz, 53 Hz, 56 Hz, 59 Hz, 63 Hz, 66 Hz, 70 Hz, 74 Hz, 79 Hz, 83 Hz, 88 Hz, 94 Hz, 99 Hz, 105 Hz, 111 Hz, 118 Hz, 125 Hz, 132 Hz, 140 Hz, 149 Hz, 157 Hz, 167 Hz, 177 Hz, 187 Hz, 198 Hz, 210 Hz, 223 Hz, 236 Hz, 250 Hz, 265 Hz, 281 Hz, 297 Hz, 315 Hz, 334 Hz, 354 Hz, 375 Hz, 397 Hz, 420 Hz, 472 Hz, 500 Hz, 530 Hz, 561 Hz, 595 Hz, 630 Hz, 667 Hz, 707 Hz, 749 Hz, 794 Hz, 841 Hz, 891 Hz, 944 Hz, 1 kHz, 1.06kHz, 1.12 kHz, 1.19 kHz, 1.26 kHz, 1.33 kHz, 1.41 kHz, 1.50 kHz, 1.59 kHz, 1.68 kHz, 1.78 kHz, 1.89 kHz, 2 kHz, 2.12 kHz, 2.24 kHz, 2.38 kHz, 2.52 kHz, 2.67 kHz, 2.83 kHz, 3 kHz

En plus du choix de fréquences des crossovers, le système PureBand™ de crossovers met à votre disposition quatre modes pouvant être choisis :

Mode Crossover (Can 1 = LPF, Can 2 = HPF) : Une fois sélectionné, ce mode active un filtre LowPass sur le canal 1 et un HighPass sur le canal 2 à la fréquence que vous aurez choisie.

Note : Ce mode mettra automatiquement le mode d'entrée sur "Input Y".

Mode LowPass (Can 1 = LPF, Can 2 = LPF) : Une fois sélectionné, ce mode active un filtre LowPass sur le canal 1 et 2 à la fréquence que vous aurez choisie.

Mode HighPass (Can 1 = HPF, Can 2 = HPF) : Une fois sélectionné, ce mode active un filtre HighPass sur les canaux 1 et 2 à la fréquence que vous aurez choisie.

Mode Bridge (LPF ou HPF) : En mode Bridge-mono, le système de crossovers vous permet de choisir un filtre LowPass ou HighPass à la fréquence que vous avez choisie.

Pour obtenir des instructions concernant le réglage du système de crossovers, veuillez consulter la section "Commencez" au début de ce manuel.

Limiteurs de pics _X^TM

Les limiteurs par écrétage de pics _x donnent à votre amplificateur et au système toute leur puissance ainsi qu'une meilleure protection. Ils sont spécialement réglés pour fonctionner avec cet ampli et en fonction de l'alimentation afin d'obtenir une SPL plus élevée sans sonorités bizarres tout en protégeant vos haut-parleurs. Les limiteurs peuvent être facilement éteints ou allumés depuis le panneau avant.

Note : Les limiteurs de pics _x sont réglés sur "ON" depuis l'usine.

Instructions pour l'enclenchement/désenclenchement des limiteurs de pics _x^TM :

1. Maintenez le bouton "Mode/Menu" enfoncé pendant 3 secondes jusqu'à ce que l'écran LCD affiche "Amp Mode "
2. Appuyez sur le bouton "Next" - l'écran LCD indique "CH1 Clip "
3. Appuyez sur le bouton "Mode/Menu" et utilisez le bouton "Next" pour passer de On à Off.
4. Une fois choisi, appuyez sur le bouton "Mode/Menu" pour confirmer. Une fois la configuration CH1 Clip faite, vous passez automatiquement sur Ch2 Clip pour mettre sur On ou Off. Une fois de plus, choisissez et appuyez sur "Mode/Menu" pour confirmer.

XLS Specifications
