BEDIENUNGSANLEITUNG XLS2000 CROWN

XLS Serie Bedienungsanleitung

Weitere Sprachversionen: Um Informationen über die Nutzung dieses Produktes in anderen Sprachen zu erhalten, wenden Sie sich bitte an Ihren örtlichen Crown-Händler. Wenn Sie Hilfe dabei benötigen, Ihren örtlichen Händler ausfindig zu machen, kontaktieren Sie Crown bitte unter 574-294-8000.

Dieses Handbuch enthält nicht alle Einzelheiten zu Design, Herstellung oder Varianten des Gerätes. Es deckt auch nicht jeden möglichen Fall ab, der während Installation, Betrieb oder Wartung auftreten könnte.

Die in diesem Handbuch enthaltenen Informationen waren bei Erscheinungsdatum zutreffend. Es können jedoch Aktualisierungen zu diesen Informationen vorliegen. Um die neueste Version dieses Handbuchs zu erhalten, besuchen Sie bitte die Crown-Webseite auf www.crownaudio.com.

Rechtlicher Hinweis: Crown, Crown Audio und Amcron sind eingetragene Handelsmarken von Crown International. Sonstige Handelsmarken sind das Eigentum ihrer jeweiligen Eigentümer. Spätere Versionen dieses Handbuchs und zusätzliche Informationen zu diesem Produkt stehen gegebenenfalls auf der Crown-Webseite auf www.crownaudio.com zur Verfügung.

Einige Modelle können unter dem Namen Amcron® exportiert werden.

©2010 by Crown Audio®, Inc., 1718 W. Mishawaka Rd., Elkhart, Indiana 46517-9439 USA, Telefon: [phone].

Einrichtung

Stereo Bypass-Modus

Dies ist der Standard-Modus, auf den der Verstärker eingestellt ist, wenn er aus der Fabrikationsstätte kommt. Der Verstärker wird für den Stereo-Modus mit dem PureBand™ Crossover System Bypass konfiguriert.

1. Verbinden Sie die linke/rechte Signalquelle mithilfe der XLR-, ¼ Zoll- oder RCA-Anschlüsse mit Kanal 1 und Kanal 2.
2. Verbinden Sie einen Lautsprecher mithilfe von Speakon®-Steckern, Bananensteckern oder Blankdraht mit jedem Kanalausgang.

Der Bridge-Mono-Modus wandelt die Leistung beider Kanäle des Verstärkers in eine einzige 8 oder 4 Ohm Last um.

Bevor Sie den Verstärker benutzen, stellen Sie bitte sicher, dass Sie:

1. die Signalquelle nur mithilfe der XLR-, ¼ Zoll-, oder RCA-Anschlüsse mit Kanal 1 verbinden.
2. den Lautsprecher wie dargestellt anschließen.

a. Falls Sie die Schraubklemmenausgänge verwenden, verbinden Sie den Pluspol des Lautsprechers mit dem Pluspol von Kanal 1 und den Minuspol des Lautsprechers mit dem Pluspol von Kanal 2.

b. Falls Sie einen Speakon ^® -Anschluss verwenden, verbinden Sie den Pluspol des Lautsprechers mit 1+ und den Minuspol mit 2+. Stecken Sie die Steckverbindung nur in den Ausgang von Kanal 1.

Folgen Sie diesen kurzen Schritten, um den Verstärker für den "Bridge-Modus" zu konfigurieren:

1. Halten Sie den "Mode/Menu"-Knopf 3 Sekunden lang gedrückt, bis die LCD-Anzeige "Amp Mode " anzeigt.
2. Drücken Sie den "Mode/Menu"-Knopf, um mit der Konfigurierung des Verstärkermodus zu beginnen.
3. Drücken Sie den "Next"-Knopf, bis die LCD-Anzeige "Mode: Bridge" anzeigt.
4. Drücken Sie den "Mode/Menu"-Knopf, um Ihre Wahl zu bestätigen.
5. Drücken Sie nun den "Next"-Knopf, bis die LCD-Anzeige "Bypass" anzeigt. Drücken Sie den "Mode/Menu"-Knopf, um Ihre Wahl zu bestätigen. Die LCD-Anzeige sollte nun "Bridge Bypass" anzeigen.

Crossover-Modus

Bei der Verwendung des "Crossover-Modus" ist der Verstärker so konfiguriert, dass dieser ein Tiefpassfilter für Kanal 1 und ein Hochpassfilter für Kanal 2 verwendet.

Bevor Sie den Verstärker benutzen, stellen Sie bitte sicher, dass Sie:

1. die Signalquelle nur mithilfe der XLR-, ¼ Zoll-, oder RCA-Anschlüsse mit Kanal 1 verbinden.
2. einen Lautsprecher mithilfe von Speakon ^® -Steckern, Bananensteckern oder Blankdraht mit jedem Kanalausgang verbinden.

Folgen Sie diese kurzen Schritten, um den Verstärker für den "Crossover-Modus" zu konfigurieren:

1. Halten Sie den "Mode/Menu"-Knopf 3 Sekunden lang gedrückt, bis die LCD-Anzeige "Amp Mode " anzeigt.
2. Drücken Sie den "Mode/Menu"-Knopf, um mit der Konfigurierung des Verstärkermodus zu beginnen.
3. Drücken Sie den "Next"-Knopf, bis die LCD-Anzeige "Input Y" anzeigt. Drücken Sie nun den "Mode/Menu"-Knopf zur Bestätigung.
4. Drücken Sie nun den "Next"-Knopf, bis die LCD-Anzeige "XOVER" anzeigt, und drücken Sie den "Mode/Menu"-Knopf zur Bestätigung.
5. Verwenden Sie nun den "Previous"- oder "Next"-Knopf, um Ihren gewünschten Crossover-Punkt auszuwählen.
6. Wenn Sie den Crossover-Punkt gewählt haben, drücken Sie den "Mode/Menu"-Knopf, um Ihre Wahl zu bestätigen. Die LCD-Anzeige sollte nun "Input Y XOVER" anzeigen.

Einrichtung

Hochpass-Modus

Bei der Verwendung des "Hochpass-Modus" ist der Verstärker so konfiguriert, dass dieser ein Hochpass-Filter für Kanal 1 und Kanal 2 auf der ausgewählten Frequenz verwendet.

Bevor Sie den Verstärker benutzen, stellen Sie bitte sicher, dass Sie:

1. die linke/rechte Signalquelle mithilfe der XLR-, ¼ Zoll- oder RCA-Anschlüsse mit Kanal 1 und Kanal 2 verbinden.
2. einen Lautsprecher mithilfe von Speakon ^® -Steckern, Bananensteckern oder Blankdraht mit jedem Kanalausgang verbinden.

Folgen Sie diesen kurzen Schritten, um den Verstärker für den "Hochpass-Modus" zu konfigurieren:

1. Halten Sie den "Mode/Menu"-Knopf 3 Sekunden lang gedrückt, bis die LCD-Anzeige "Amp Mode " anzeigt.
2. Drücken Sie den "Mode/Menu"-Knopf, um mit der Konfigurierung des Verstärkermodus zu beginnen.
3. Drücken Sie den "Next"-Knopf, bis die LCD-Anzeige "Stereo" anzeigt. Drücken Sie nun den "Mode/Menu"-Knopf zur Bestätigung.
4. Drücken Sie nun den "Next"-Knopf, bis die LCD-Anzeige "HighPass" anzeigt, und drücken Sie den "Mode/Menu"-Knopf zur Bestätigung.
5. Verwenden Sie nun den "Previous"- oder "Next"-Knopf, um Ihren gewünschten Crossover-Punkt auszuwählen.
6. Wenn Sie den Crossover-Punkt gewählt haben, drücken Sie den "Mode/Menu"-Knopf, um Ihre Wahl zu bestätigen. Die LCD-Anzeige sollte nun "Stereo HighPass" anzeigen.

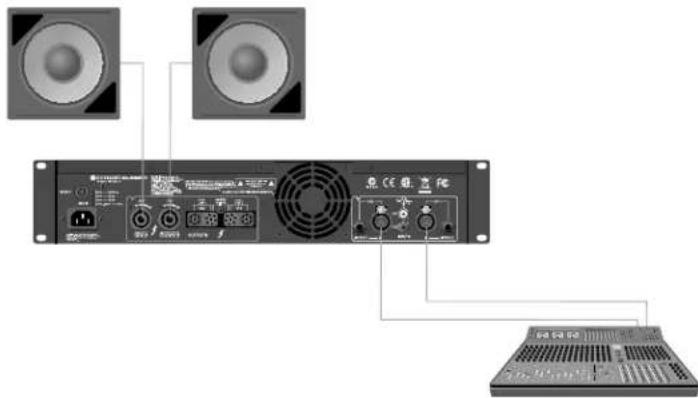

Tiefpass-Modus

Bei der Verwendung des "Tiefpass-Modus" ist der Verstärker so konfiguriert, dass dieser ein Tiefpass-Filter für Kanal 1 und Kanal 2 auf der ausgewählten Frequenz verwendet.

Bevor Sie den Verstärker benutzen, stellen Sie bitte sicher, dass Sie:

1. die linke/rechte Signalquelle mithilfe der XLR-, ¼ Zoll- oder RCA-Anschlüsse mit Kanal 1 und Kanal 2 verbinden.
2. einen Lautsprecher mithilfe von Speakon ^® -Steckern, Bananensteckern oder Blankdraht mit jedem Kanalausgang verbinden.

Folgen Sie diesen kurzen Schritten, um den Verstärker für den "Tiefpass-Modus" zu konfigurieren:

1. Halten Sie den "Mode/Menu"-Knopf 3 Sekunden lang gedrückt, bis die LCD-Anzeige "Amp Mode " anzeigt.
2. Drücken Sie den "Mode/Menu"-Knopf, um mit der Konfigurierung des Verstärkermodus zu beginnen.
3. Drücken Sie den "Next"-Knopf, bis die LCD-Anzeige "Stereo" anzeigt. Drücken Sie nun den "Mode/Menu"-Knopf zur Bestätigung.
4. Drücken Sie nun den "Next"-Knopf, bis die LCD-Anzeige "LowPass" anzeigt, und drücken Sie den "Mode/Menu"-Knopf zur Bestätigung.
5. Verwenden Sie nun den "Previous"- oder "Next"-Knopf, um Ihren gewünschten Crossover-Punkt auszuwählen.
6. Wenn Sie den Crossover-Punkt gewählt haben, drücken Sie den "Mode/Menu"-Knopf, um Ihre Wahl zu bestätigen. Die LCD-Anzeige sollte nun "Stereo LowPass" anzeigen.

Die Verstärker der XLS Serie von Crown setzen die Standards für tragbare kostengünstige Lautsprecheranlagen mit unübertroffener Leistung und Technologie, von der Sie Tag für Tag profitieren können. XLS ist dank seiner integrierten Crossover- und Peak _x^™ -Limiter äußerst flexibel. Die XLS-Verstärker wiegen weniger als 11 Pfund (4,99 kg), wohingegen die Verstärker der Konkurrenz bis zu 40 Pfund (18,14 kg) wiegen.

Einfach ausgedrückt: Der XLS-Verstärker ist der leistungsstärkste, flexibelste und effizienteste Verstärker, der in seiner Klasse erhältlich ist.

Moderne Endstufen sind hochwertige technische Geräte, die in der Lage sind, extrem hohe Leistungspegel zu erreichen. Sie müssen mit Respekt behandelt und ordnungsgemäß installiert werden, um die langjährige, zuverlässige Leistung zu erbringen, für die sie konzipiert wurden.

Die Verstärker der XLS Serie weisen zudem eine Reihe von Eigenschaften auf, die einiger Erklärung bedürfen, um aus den vielen Vorteilen des Verstärkers den größtmöglichen Nutzen zu ziehen.

Bitte nehmen Sie sich Zeit, dieses Handbuch sorgfältig durchzulesen, so dass Ihr Verstärker die bestmögliche Leistung erbringen kann.

Eigenschaften

• Hohe Leistung, leichter Klasse-D-Verstärker mit DriveCore™-Technologie
• Das integrierte PureBand™ Crossover-System gewährleistet einen nahtlosen Übergang von Niederfrequenz- zu Hochfrequenztreibern
• Integrierte Peak _x^TM -Limiter sichern eine maximale Ausgangsleistung und schützen Ihre Lautsprecher.
• XLR-Eingänge, ¼SDSq-Stecker und RCA-Eingänge gewährleisten die Kompatibilität mit sämtlichen Quellen.
• ¼"-Eingänge können als Durchschleifungen verwendet werden, um das Signal an zusätzliche Verstärker zu leiten.
  • Die verschuldensunabhängige, völlig übertragbare dreijährige Garantie deckt Ihre Investition vollständig ab

Verwendung dieses Handbuchs

Dieses Handbuch stellt Ihnen die nötigen Informationen für eine sichere und ordnungsgemäße Einrichtung sowie einen sicheren und einwandfreien Betrieb Ihres Verstärkers zur Verfügung. Es deckt jedoch nicht sämtliche Aspekte der Installation, Einrichtung oder des Betriebs, die in einzelnen Fällen auftreten können, ab. Falls Sie weitere Informationen benötigen, lesen Sie sich bitte den Anwendungsleitfaden für Verstärker von Crown (online auf www.crownaudio.com verfügbar) durch, oder kontaktieren Sie die technische Kundenbetreuung von Crown, Ihren Systemtechniker oder -händler.

Wir empfehlen Ihnen ausdrücklich, sämtliche Anweisungen, Warnungen und Sicherheitshinweise dieses Handbuchs durchzulesen. Schicken Sie uns zu Ihrer Sicherheit Ihre Garantiekarte heute noch zu. Heben Sie bitte Ihren Kaufvertrag auf — dies ist Ihr offizieller Kaufbeleg.

Funktionen der Frontplatte

Anzeigen:

Signalanzeige: Zwei grüne LEDs, eine für jeden Kanal, leuchten auf, wenn das Eingangssignal des Kanals -40 dBu überschreitet.

-10-Anzeige: Grüne LED blinkt, wenn das Ausgangssignal -10 dB unter Clip überschreitet.

-20-Anzeige: Grüne LED blinkt, wenn das Ausgangssignal -20 dB unter Clip überschreitet.

Clip-Anzeige: Zwei rote LEDs, eine für jeden Kanal, leuchten auf, wenn das Ausgangssignal des Kanals übersteuert wird.

Wärmeanzeige: Zwei rote LEDs, eine für jeden Kanal, leuchten auf, wenn die thermische Kompression einsetzt.

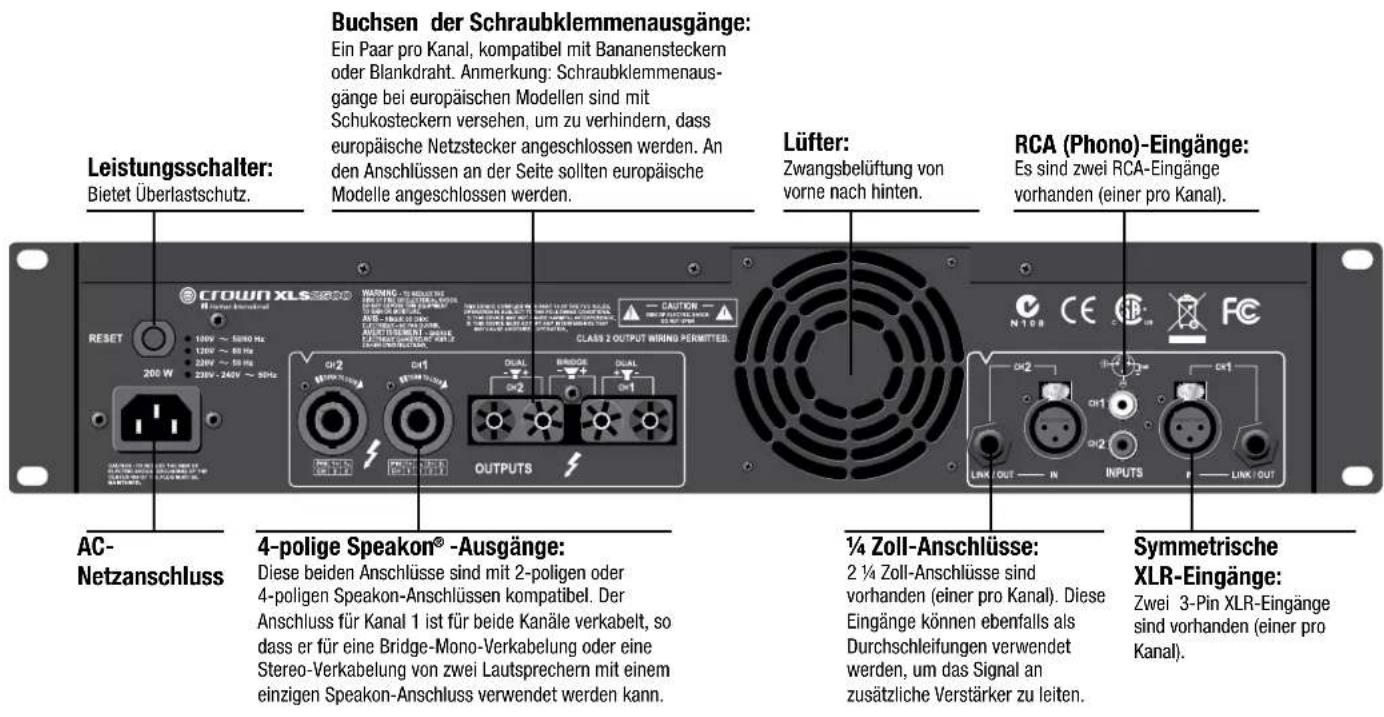

Funktionen der Rückplatte

Integrierte Verarbeitungsfunktionen

PureBand™ Crossover-System:

Das PureBand™ Crossover-System besitzt ein zustandsvariables Linkwitz-Riley-Filter (24dB/Oktave) für 1/12

Oktavmittenfrequenzen, das Ihnen ermöglicht, einen Crossover-Punkt zwischen 50Hz und 3kHz auszuwählen. Die folgenden Crossover-Punkte stehen zur Auswahl:

50Hz, 53Hz, 56Hz, 59Hz, 63Hz, 66Hz, 70Hz, 74Hz, 79Hz, 83Hz, 88Hz, 94Hz, 99Hz, 105Hz, 111Hz, 118Hz, 125Hz, 132Hz, 140Hz, 149Hz, 157Hz, 167Hz, 177Hz, 187Hz, 198Hz, 210Hz, 223Hz, 236Hz, 250Hz, 265Hz, 281Hz, 297Hz, 315Hz, 334Hz, 354Hz, 375Hz, 397Hz, 420Hz, 472Hz, 500Hz, 530Hz, 561Hz, 595Hz, 630Hz, 667Hz, 707Hz, 749Hz, 794Hz, 841Hz, 891Hz, 944Hz, 1,00kHz, 1,06kHz, 1,12kHz, 1,19kHz, 1,26kHz, 1,33kHz, 1,41kHz, 1,50kHz, 1,59kHz, 1,68kHz, 1,78kHz, 1,89kHz, 2,00kHz, 2,12kHz, 2,24kHz, 2,38kHz, 2,52kHz, 2,67kHz, 2,83kHz, 3,00kHz

Zusätzlich zur Auswahlmöglichkeit der Crossover-Frequenz, bietet das PureBand™ Crossover-System vier Auswahlmöglichkeiten bezüglich der Modi:

Crossover-Modus (CH1=LPF, CH2=HPF): Dieser Modus aktiviert ein Tiefpassfilter für Kanal 1 und ein Hochpassfilter für Kanal 2 auf der von Ihnen ausgewählten Frequenz.

Hinweis: Durch diesen Modus wird der Eingangsmodus automatisch auf "Input Y" umgestellt.

Tiefpass-Modus (CH1=LPF, CH2 = LPF): Dieser Modus aktiviert ein Tiefpassfilter sowohl für Kanal 1 als auch für Kanal 2 auf der von Ihnen ausgewählten Frequenz.

Hochpass-Modus (CH1 = HPF, CH2 = HPF): Dieser Modus aktiviert ein Hochpassfilter sowohl für Kanal 1 als auch für Kanal 2 auf der von Ihnen ausgewählten Frequenz.

Bridge-Modus (entweder LPF oder HPF): Wenn der Bridge-Modus ausgewählt ist, können Sie über das Crossover-System immer noch einen Tiefpass- oder Hochpassfilter auf der von Ihnen ausgewählten Frequenz auswählen.

Falls Sie Anweisungen zur Einrichtung der verschiedenen Einstellungen des Crossover-Systems benötigen, lesen Sie sich bitte den Abschnitt "Einrichtung" am Anfang dieses Handbuchs durch.

Peak_x^TM -Limiter

Durch die Peak _x -Clip-Limiter erreichen Ihr Verstärker sowie das System eine höhere Leistung und werden besser geschützt. Diese sind speziell auf dieses Verstärkermodell und dessen Netzspannung abgestimmt, um höhere Schalldruckpegel mit weniger akustischen Artefakten zu erzielen und Ihren Lautsprecher zu schützen. Die Limiter können ganz leicht über die Frontplatte ein- und ausgeschaltet werden.

Hinweis: Die Fabrikationsstätte liefert die Peak _x -Limiter in der "On"-Konfiguration.

Anweisungen für die Aktivierung/Deaktivierung der Peak _x^TM -Limiter:

1. Halten Sie den "Mode/Menu"-Knopf 3 Sekunden lang gedrückt, bis die LCD-Anzeige "Amp Mode " anzeigt.
2. Drücken Sie den "Next"-Knopf – die LCD-Anzeige zeigt "CH1 Clip " an.
3. Drücken Sie den "Mode/Menu"-Knopf, und verwenden Sie den "Next"-Knopf, um zwischen ein/aus hin- und herzuschalten.
4. Wenn Sie Ihre Auswahl getroffen haben, drücken Sie den "Mode/Menu"-Knopf zur Bestätigung. Wenn Sie die Clip-Konfiguration für Kanal 1 bestätigen, werden Sie automatisch zu dem Kanal 2-Clip geleitet, um entweder "ein" oder "aus" auszuwählen. Treffen Sie wiederum Ihre Auswahl, und drücken Sie "Mode/Menu" zur Bestätigung.

XLS 2000: 15.8 lb (7.1 kg)

XLS 2500: 15.8 lb (7.1 kg)
