Produkttyp	Professioneller Audio-Receiver / Stereo-Leistungsverstärker
Marke	Crown
Modell	XLS1500
Kategorie	Receiver
Abmessungen (B x H x T)	48,3 cm (19 Zoll) x 8,9 cm (2U) x 30 cm
Gewicht	Ca. 15 kg
Stromversorgung	Netz 230 V, 50/60 Hz, maximale Leistungsaufnahme 1500 W
Ausgangsleistung	2 x 1500 W an 4 Ohm, 2 x 1000 W an 8 Ohm
Audioeingänge	XLR und 6,35 mm Klinke (symmetrische und unsymmetrische Eingänge)
Lautsprecherausgänge	Schraubklemmen (5-Wege) für Lautsprecher 4-16 Ohm
Brückbare Funktion (Bridge)	Ja, bis zu 3000 W an 8 Ohm im Brückenbetrieb
Integrierte Schutzschaltungen	Thermo-, Kurzschluss-, Überlast- und Einschaltstrombegrenzung
Belüftung	Lüfter mit variabler Drehzahl und Luftstrom von vorne nach hinten
Anzeigen	Betriebs-, Signal-, Clipping- und Schutzanzeigen
Pflege und Reinigung	Gerät vom Netz trennen. Gehäuse mit einem trockenen, weichen Tuch reinigen. Keine Scheuermittel oder Lösungsmittel verwenden.
Sicherheit	Nicht Feuchtigkeit oder Flüssigkeiten aussetzen. Auf einer stabilen, belüfteten Oberfläche verwenden. Reparaturen nur von qualifiziertem Fachpersonal durchführen lassen.
Ersatzteile und Reparierbarkeit	Erhältlich beim Hersteller Crown. Reparatur durch autorisierte Servicezentren empfohlen, um die Garantie zu erhalten.
Allgemeine Informationen	Hersteller: Crown (USA). Garantie: 3 Jahre (je nach Bedingungen).

Häufig gestellte Fragen - XLS1500 CROWN

Wie schließe ich Lautsprecher an den Crown XLS1500 an?

Verwenden Sie die Ausgangsklemmen auf der Rückseite. Abisolieren Sie die Kabel etwa 1 cm und stecken Sie sie in die Klemmen, während Sie die Kappe drehen. Achten Sie auf die Polarität (+ und -). Die Mindestimpedanz pro Kanal beträgt 4 Ohm.

Wie hoch ist die Leistung des Crown XLS1500?

Der Verstärker liefert 1500 W pro Kanal an 4 Ohm, 1000 W an 8 Ohm und bis zu 3000 W im Brückenbetrieb an 8 Ohm.

Wie aktiviere ich den Brückenmodus (Bridge)?

Drücken Sie die Bridge-Taste auf der Rückseite. Verwenden Sie den Eingang von Kanal 1 und schließen Sie den Lautsprecher zwischen den positiven Klemmen von Kanal 1 und 2 an (negative Klemmen nicht verwenden). Die Mindestimpedanz im Brückenbetrieb beträgt 8 Ohm.

Was tun, wenn der Verstärker nicht angeht?

Überprüfen Sie das Netzkabel, die Sicherung (auf der Rückseite, durch ein identisches Modell ersetzen) und ob die Steckdose Strom führt. Die Power-Anzeige sollte leuchten. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Techniker.

Warum leuchten die Schutzanzeigen (Protect)?

Dies kann auf einen Kurzschluss, thermische Überlastung oder zu niedrige Impedanz hinweisen. Schalten Sie das Gerät aus, überprüfen Sie die Lautsprecherkabel und stellen Sie sicher, dass die Belüftung nicht blockiert ist. Lassen Sie es abkühlen, bevor Sie es wieder einschalten.

Der Lüfter macht viel Lärm, ist das normal?

Ja, der Lüfter dreht je nach Innentemperatur unterschiedlich schnell. Bei normaler Nutzung mit geringer Lautstärke kann er leise sein. Bei hoher Leistung dreht er schneller und kann hörbar sein. Stellen Sie sicher, dass die Lüftungsgitter nicht blockiert sind.

Kann ich den XLS1500 mit einer Gitarre oder einem Mikrofon verwenden?

Ja, über die Klinken- oder XLR-Eingänge. Für ein Mikrofon kann ein externer Vorverstärker erforderlich sein. Der Verstärker hat keinen integrierten Vorverstärker; die Lautstärke wird direkt eingestellt.

Wie hoch ist die maximale elektrische Leistungsaufnahme?

Die maximale Leistungsaufnahme beträgt 1500 W bei voller Leistung. Im Normalbetrieb ist sie geringer. Verwenden Sie eine geeignete Steckdose mit Überspannungsschutz.

Wie reinige ich meinen Crown XLS1500?

Trennen Sie das Gerät vom Netz. Verwenden Sie ein weiches, trockenes Tuch für das Gehäuse. Niemals Flüssigkeiten oder Aerosole verwenden. Bei Bedarf leichtes Abstauben der Lüftungsgitter mit einem Pinsel.

Wo finde ich Ersatzteile für den XLS1500?

Kontaktieren Sie den Crown-Kundendienst oder einen autorisierten Händler. Die Teile sind verfügbar, aber der Austausch muss von einem qualifizierten Techniker durchgeführt werden, um Konformität und Sicherheit zu gewährleisten.

BEDIENUNGSANLEITUNG XLS1500 CROWN

XLS Serie Bedienungsanleitung

Weitere Sprachversionen: Um Informationen über die Nutzung dieses Produktes in anderen Sprachen zu erhalten, wenden Sie sich bitte an Ihren örtlichen Crown-Händler. Wenn Sie Hilfe dabei benötigen, Ihren örtlichen Händler ausfindig zu machen, kontaktieren Sie Crown bitte unter 574-294-8000.

Dieses Handbuch enthält nicht alle Einzelheiten zu Design, Herstellung oder Varianten des Gerätes. Es deckt auch nicht jeden möglichen Fall ab, der während Installation, Betrieb oder Wartung auftreten könnte.

Die in diesem Handbuch enthaltenen Informationen waren bei Erscheinungsdatum zutreffend. Es können jedoch Aktualisierungen zu diesen Informationen vorliegen. Um die neueste Version dieses Handbuchs zu erhalten, besuchen Sie bitte die Crown-Webseite auf www.crownaudio.com.

Rechtlicher Hinweis: Crown, Crown Audio und Amcron sind eingetragene Handelsmarken von Crown International. Sonstige Handelsmarken sind das Eigentum ihrer jeweiligen Eigentümer. Spätere Versionen dieses Handbuchs und zusätzliche Informationen zu diesem Produkt stehen gegebenenfalls auf der Crown-Webseite auf www.crownaudio.com zur Verfügung.

Einige Modelle können unter dem Namen Amcron® exportiert werden.

©2010 by Crown Audio®, Inc., 1718 W. Mishawaka Rd., Elkhart, Indiana 46517-9439 USA, Telefon: [phone].

Einrichtung

Stereo Bypass-Modus

Dies ist der Standard-Modus, auf den der Verstärker eingestellt ist, wenn er aus der Fabrikationsstätte kommt. Der Verstärker wird für den Stereo-Modus mit dem PureBand™ Crossover System Bypass konfiguriert.

1. Verbinden Sie die linke/rechte Signalquelle mithilfe der XLR-, ¼ Zoll- oder RCA-Anschlüsse mit Kanal 1 und Kanal 2.
2. Verbinden Sie einen Lautsprecher mithilfe von Speakon®-Steckern, Bananensteckern oder Blankdraht mit jedem Kanalausgang.

Der Bridge-Mono-Modus wandelt die Leistung beider Kanäle des Verstärkers in eine einzige 8 oder 4 Ohm Last um.

Bevor Sie den Verstärker benutzen, stellen Sie bitte sicher, dass Sie:

1. die Signalquelle nur mithilfe der XLR-, ¼ Zoll-, oder RCA-Anschlüsse mit Kanal 1 verbinden.
2. den Lautsprecher wie dargestellt anschließen.

a. Falls Sie die Schraubklemmenausgänge verwenden, verbinden Sie den Pluspol des Lautsprechers mit dem Pluspol von Kanal 1 und den Minuspol des Lautsprechers mit dem Pluspol von Kanal 2.

b. Falls Sie einen Speakon ^® -Anschluss verwenden, verbinden Sie den Pluspol des Lautsprechers mit 1+ und den Minuspol mit 2+. Stecken Sie die Steckverbindung nur in den Ausgang von Kanal 1.

Folgen Sie diesen kurzen Schritten, um den Verstärker für den "Bridge-Modus" zu konfigurieren:

1. Halten Sie den "Mode/Menu"-Knopf 3 Sekunden lang gedrückt, bis die LCD-Anzeige "Amp Mode " anzeigt.
2. Drücken Sie den "Mode/Menu"-Knopf, um mit der Konfigurierung des Verstärkermodus zu beginnen.
3. Drücken Sie den "Next"-Knopf, bis die LCD-Anzeige "Mode: Bridge" anzeigt.
4. Drücken Sie den "Mode/Menu"-Knopf, um Ihre Wahl zu bestätigen.
5. Drücken Sie nun den "Next"-Knopf, bis die LCD-Anzeige "Bypass" anzeigt. Drücken Sie den "Mode/Menu"-Knopf, um Ihre Wahl zu bestätigen. Die LCD-Anzeige sollte nun "Bridge Bypass" anzeigen.

Crossover-Modus

Bei der Verwendung des "Crossover-Modus" ist der Verstärker so konfiguriert, dass dieser ein Tiefpassfilter für Kanal 1 und ein Hochpassfilter für Kanal 2 verwendet.

Bevor Sie den Verstärker benutzen, stellen Sie bitte sicher, dass Sie:

1. die Signalquelle nur mithilfe der XLR-, ¼ Zoll-, oder RCA-Anschlüsse mit Kanal 1 verbinden.
2. einen Lautsprecher mithilfe von Speakon ^® -Steckern, Bananensteckern oder Blankdraht mit jedem Kanalausgang verbinden.

Folgen Sie diese kurzen Schritten, um den Verstärker für den "Crossover-Modus" zu konfigurieren:

1. Halten Sie den "Mode/Menu"-Knopf 3 Sekunden lang gedrückt, bis die LCD-Anzeige "Amp Mode " anzeigt.
2. Drücken Sie den "Mode/Menu"-Knopf, um mit der Konfigurierung des Verstärkermodus zu beginnen.
3. Drücken Sie den "Next"-Knopf, bis die LCD-Anzeige "Input Y" anzeigt. Drücken Sie nun den "Mode/Menu"-Knopf zur Bestätigung.
4. Drücken Sie nun den "Next"-Knopf, bis die LCD-Anzeige "XOVER" anzeigt, und drücken Sie den "Mode/Menu"-Knopf zur Bestätigung.
5. Verwenden Sie nun den "Previous"- oder "Next"-Knopf, um Ihren gewünschten Crossover-Punkt auszuwählen.
6. Wenn Sie den Crossover-Punkt gewählt haben, drücken Sie den "Mode/Menu"-Knopf, um Ihre Wahl zu bestätigen. Die LCD-Anzeige sollte nun "Input Y XOVER" anzeigen.

Einrichtung

Hochpass-Modus

Bei der Verwendung des "Hochpass-Modus" ist der Verstärker so konfiguriert, dass dieser ein Hochpass-Filter für Kanal 1 und Kanal 2 auf der ausgewählten Frequenz verwendet.

Bevor Sie den Verstärker benutzen, stellen Sie bitte sicher, dass Sie:

1. die linke/rechte Signalquelle mithilfe der XLR-, ¼ Zoll- oder RCA-Anschlüsse mit Kanal 1 und Kanal 2 verbinden.
2. einen Lautsprecher mithilfe von Speakon ^® -Steckern, Bananensteckern oder Blankdraht mit jedem Kanalausgang verbinden.

Folgen Sie diesen kurzen Schritten, um den Verstärker für den "Hochpass-Modus" zu konfigurieren:

1. Halten Sie den "Mode/Menu"-Knopf 3 Sekunden lang gedrückt, bis die LCD-Anzeige "Amp Mode " anzeigt.
2. Drücken Sie den "Mode/Menu"-Knopf, um mit der Konfigurierung des Verstärkermodus zu beginnen.
3. Drücken Sie den "Next"-Knopf, bis die LCD-Anzeige "Stereo" anzeigt. Drücken Sie nun den "Mode/Menu"-Knopf zur Bestätigung.
4. Drücken Sie nun den "Next"-Knopf, bis die LCD-Anzeige "HighPass" anzeigt, und drücken Sie den "Mode/Menu"-Knopf zur Bestätigung.
5. Verwenden Sie nun den "Previous"- oder "Next"-Knopf, um Ihren gewünschten Crossover-Punkt auszuwählen.
6. Wenn Sie den Crossover-Punkt gewählt haben, drücken Sie den "Mode/Menu"-Knopf, um Ihre Wahl zu bestätigen. Die LCD-Anzeige sollte nun "Stereo HighPass" anzeigen.

Tiefpass-Modus

Bei der Verwendung des "Tiefpass-Modus" ist der Verstärker so konfiguriert, dass dieser ein Tiefpass-Filter für Kanal 1 und Kanal 2 auf der ausgewählten Frequenz verwendet.

Bevor Sie den Verstärker benutzen, stellen Sie bitte sicher, dass Sie:

1. die linke/rechte Signalquelle mithilfe der XLR-, ¼ Zoll- oder RCA-Anschlüsse mit Kanal 1 und Kanal 2 verbinden.
2. einen Lautsprecher mithilfe von Speakon ^® -Steckern, Bananensteckern oder Blankdraht mit jedem Kanalausgang verbinden.

Folgen Sie diesen kurzen Schritten, um den Verstärker für den "Tiefpass-Modus" zu konfigurieren:

1. Halten Sie den "Mode/Menu"-Knopf 3 Sekunden lang gedrückt, bis die LCD-Anzeige "Amp Mode " anzeigt.
2. Drücken Sie den "Mode/Menu"-Knopf, um mit der Konfigurierung des Verstärkermodus zu beginnen.
3. Drücken Sie den "Next"-Knopf, bis die LCD-Anzeige "Stereo" anzeigt. Drücken Sie nun den "Mode/Menu"-Knopf zur Bestätigung.
4. Drücken Sie nun den "Next"-Knopf, bis die LCD-Anzeige "LowPass" anzeigt, und drücken Sie den "Mode/Menu"-Knopf zur Bestätigung.
5. Verwenden Sie nun den "Previous"- oder "Next"-Knopf, um Ihren gewünschten Crossover-Punkt auszuwählen.
6. Wenn Sie den Crossover-Punkt gewählt haben, drücken Sie den "Mode/Menu"-Knopf, um Ihre Wahl zu bestätigen. Die LCD-Anzeige sollte nun "Stereo LowPass" anzeigen.

Die Verstärker der XLS Serie von Crown setzen die Standards für tragbare kostengünstige Lautsprecheranlagen mit unübertroffener Leistung und Technologie, von der Sie Tag für Tag profitieren können. XLS ist dank seiner integrierten Crossover- und Peak _x^™ -Limiter äußerst flexibel. Die XLS-Verstärker wiegen weniger als 11 Pfund (4,99 kg), wohingegen die Verstärker der Konkurrenz bis zu 40 Pfund (18,14 kg) wiegen.

Einfach ausgedrückt: Der XLS-Verstärker ist der leistungsstärkste, flexibelste und effizienteste Verstärker, der in seiner Klasse erhältlich ist.

Moderne Endstufen sind hochwertige technische Geräte, die in der Lage sind, extrem hohe Leistungspegel zu erreichen. Sie müssen mit Respekt behandelt und ordnungsgemäß installiert werden, um die langjährige, zuverlässige Leistung zu erbringen, für die sie konzipiert wurden.

Die Verstärker der XLS Serie weisen zudem eine Reihe von Eigenschaften auf, die einiger Erklärung bedürfen, um aus den vielen Vorteilen des Verstärkers den größtmöglichen Nutzen zu ziehen.

Bitte nehmen Sie sich Zeit, dieses Handbuch sorgfältig durchzulesen, so dass Ihr Verstärker die bestmögliche Leistung erbringen kann.

Eigenschaften

• Hohe Leistung, leichter Klasse-D-Verstärker mit DriveCore™-Technologie
• Das integrierte PureBand™ Crossover-System gewährleistet einen nahtlosen Übergang von Niederfrequenz- zu Hochfrequenztreibern
• Integrierte Peak _x^TM -Limiter sichern eine maximale Ausgangsleistung und schützen Ihre Lautsprecher.
• XLR-Eingänge, ¼SDSq-Stecker und RCA-Eingänge gewährleisten die Kompatibilität mit sämtlichen Quellen.
• ¼"-Eingänge können als Durchschleifungen verwendet werden, um das Signal an zusätzliche Verstärker zu leiten.
  • Die verschuldensunabhängige, völlig übertragbare dreijährige Garantie deckt Ihre Investition vollständig ab

Verwendung dieses Handbuchs

Dieses Handbuch stellt Ihnen die nötigen Informationen für eine sichere und ordnungsgemäße Einrichtung sowie einen sicheren und einwandfreien Betrieb Ihres Verstärkers zur Verfügung. Es deckt jedoch nicht sämtliche Aspekte der Installation, Einrichtung oder des Betriebs, die in einzelnen Fällen auftreten können, ab. Falls Sie weitere Informationen benötigen, lesen Sie sich bitte den Anwendungsleitfaden für Verstärker von Crown (online auf www.crownaudio.com verfügbar) durch, oder kontaktieren Sie die technische Kundenbetreuung von Crown, Ihren Systemtechniker oder -händler.

Wir empfehlen Ihnen ausdrücklich, sämtliche Anweisungen, Warnungen und Sicherheitshinweise dieses Handbuchs durchzulesen. Schicken Sie uns zu Ihrer Sicherheit Ihre Garantiekarte heute noch zu. Heben Sie bitte Ihren Kaufvertrag auf — dies ist Ihr offizieller Kaufbeleg.

Funktionen der Frontplatte

Anzeigen:

Signalanzeige: Zwei grüne LEDs, eine für jeden Kanal, leuchten auf, wenn das Eingangssignal des Kanals -40 dBu überschreitet.

-10-Anzeige: Grüne LED blinkt, wenn das Ausgangssignal -10 dB unter Clip überschreitet.

-20-Anzeige: Grüne LED blinkt, wenn das Ausgangssignal -20 dB unter Clip überschreitet.

Clip-Anzeige: Zwei rote LEDs, eine für jeden Kanal, leuchten auf, wenn das Ausgangssignal des Kanals übersteuert wird.

Wärmeanzeige: Zwei rote LEDs, eine für jeden Kanal, leuchten auf, wenn die thermische Kompression einsetzt.

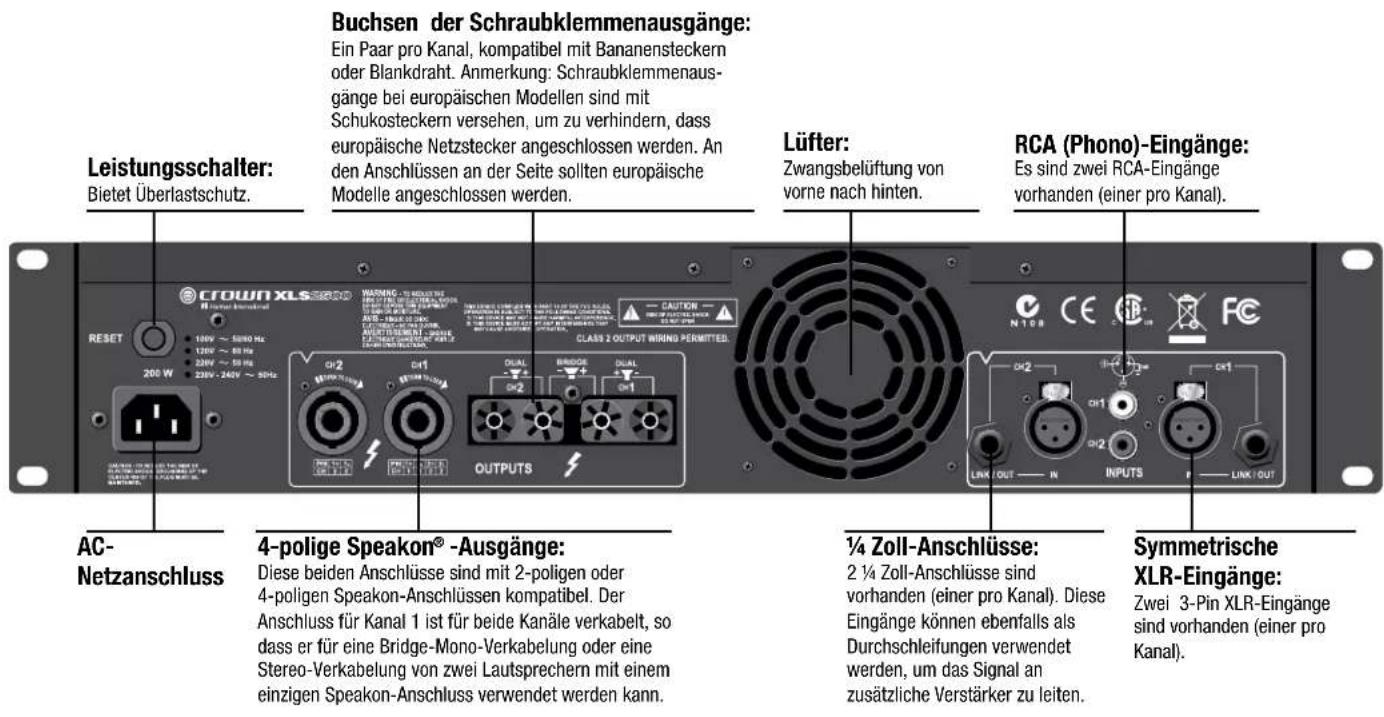

Funktionen der Rückplatte

Integrierte Verarbeitungsfunktionen

PureBand™ Crossover-System:

Das PureBand™ Crossover-System besitzt ein zustandsvariables Linkwitz-Riley-Filter (24dB/Oktave) für 1/12

Oktavmittenfrequenzen, das Ihnen ermöglicht, einen Crossover-Punkt zwischen 50Hz und 3kHz auszuwählen. Die folgenden Crossover-Punkte stehen zur Auswahl:

50Hz, 53Hz, 56Hz, 59Hz, 63Hz, 66Hz, 70Hz, 74Hz, 79Hz, 83Hz, 88Hz, 94Hz, 99Hz, 105Hz, 111Hz, 118Hz, 125Hz, 132Hz, 140Hz, 149Hz, 157Hz, 167Hz, 177Hz, 187Hz, 198Hz, 210Hz, 223Hz, 236Hz, 250Hz, 265Hz, 281Hz, 297Hz, 315Hz, 334Hz, 354Hz, 375Hz, 397Hz, 420Hz, 472Hz, 500Hz, 530Hz, 561Hz, 595Hz, 630Hz, 667Hz, 707Hz, 749Hz, 794Hz, 841Hz, 891Hz, 944Hz, 1,00kHz, 1,06kHz, 1,12kHz, 1,19kHz, 1,26kHz, 1,33kHz, 1,41kHz, 1,50kHz, 1,59kHz, 1,68kHz, 1,78kHz, 1,89kHz, 2,00kHz, 2,12kHz, 2,24kHz, 2,38kHz, 2,52kHz, 2,67kHz, 2,83kHz, 3,00kHz

Zusätzlich zur Auswahlmöglichkeit der Crossover-Frequenz, bietet das PureBand™ Crossover-System vier Auswahlmöglichkeiten bezüglich der Modi:

Crossover-Modus (CH1=LPF, CH2=HPF): Dieser Modus aktiviert ein Tiefpassfilter für Kanal 1 und ein Hochpassfilter für Kanal 2 auf der von Ihnen ausgewählten Frequenz.

Hinweis: Durch diesen Modus wird der Eingangsmodus automatisch auf "Input Y" umgestellt.

Tiefpass-Modus (CH1=LPF, CH2 = LPF): Dieser Modus aktiviert ein Tiefpassfilter sowohl für Kanal 1 als auch für Kanal 2 auf der von Ihnen ausgewählten Frequenz.

Hochpass-Modus (CH1 = HPF, CH2 = HPF): Dieser Modus aktiviert ein Hochpassfilter sowohl für Kanal 1 als auch für Kanal 2 auf der von Ihnen ausgewählten Frequenz.

Bridge-Modus (entweder LPF oder HPF): Wenn der Bridge-Modus ausgewählt ist, können Sie über das Crossover-System immer noch einen Tiefpass- oder Hochpassfilter auf der von Ihnen ausgewählten Frequenz auswählen.

Falls Sie Anweisungen zur Einrichtung der verschiedenen Einstellungen des Crossover-Systems benötigen, lesen Sie sich bitte den Abschnitt "Einrichtung" am Anfang dieses Handbuchs durch.

Peak_x^TM -Limiter

Durch die Peak _x -Clip-Limiter erreichen Ihr Verstärker sowie das System eine höhere Leistung und werden besser geschützt. Diese sind speziell auf dieses Verstärkermodell und dessen Netzspannung abgestimmt, um höhere Schalldruckpegel mit weniger akustischen Artefakten zu erzielen und Ihren Lautsprecher zu schützen. Die Limiter können ganz leicht über die Frontplatte ein- und ausgeschaltet werden.

Hinweis: Die Fabrikationsstätte liefert die Peak _x -Limiter in der "On"-Konfiguration.

Anweisungen für die Aktivierung/Deaktivierung der Peak _x^TM -Limiter:

1. Halten Sie den "Mode/Menu"-Knopf 3 Sekunden lang gedrückt, bis die LCD-Anzeige "Amp Mode " anzeigt.
2. Drücken Sie den "Next"-Knopf – die LCD-Anzeige zeigt "CH1 Clip " an.
3. Drücken Sie den "Mode/Menu"-Knopf, und verwenden Sie den "Next"-Knopf, um zwischen ein/aus hin- und herzuschalten.
4. Wenn Sie Ihre Auswahl getroffen haben, drücken Sie den "Mode/Menu"-Knopf zur Bestätigung. Wenn Sie die Clip-Konfiguration für Kanal 1 bestätigen, werden Sie automatisch zu dem Kanal 2-Clip geleitet, um entweder "ein" oder "aus" auszuwählen. Treffen Sie wiederum Ihre Auswahl, und drücken Sie "Mode/Menu" zur Bestätigung.

XLS 2000: 15.8 lb (7.1 kg)

XLS 2500: 15.8 lb (7.1 kg)
