XLS1500 - Receptor CROWN - Manual de uso y guía de instrucciones gratis

Tipo de producto	Receptor de audio profesional / Amplificador de potencia estéreo
Marca	Crown
Modelo	XLS1500
Categoría	Receptor
Dimensiones (An x Al x Pr)	48,3 cm (19 pulgadas) x 8,9 cm (2U) x 30 cm
Peso	Aproximadamente 15 kg
Alimentación	Red 230 V, 50/60 Hz, consumo máximo 1500 W
Potencia de salida	2 x 1500 W a 4 ohmios, 2 x 1000 W a 8 ohmios
Entradas de audio	XLR y Jack 6,35 mm (entradas balanceadas y no balanceadas)
Salidas de altavoces	Bornes de conexión (5 vías) para altavoces 4-16 ohmios
Función puenteable (Bridge)	Sí, hasta 3000 W a 8 ohmios en modo puente
Protecciones integradas	Térmica, cortocircuito, sobrecarga, limitador de corriente de irrupción
Ventilación	Ventilador de velocidad variable con flujo de aire frontal-posterior
Indicadores	Indicadores de alimentación, señal, recorte y protección
Mantenimiento y limpieza	Desconectar el aparato. Limpiar la carcasa con un paño seco y suave. No usar productos abrasivos ni disolventes.
Seguridad	No exponer a la humedad ni a líquidos. Usar sobre una superficie estable y ventilada. Confiar cualquier reparación a un técnico cualificado.
Piezas de repuesto y reparabilidad	Disponibles en el fabricante Crown. Se recomienda reparación por un centro autorizado para preservar la garantía.
Información general	Fabricante: Crown (Estados Unidos). Garantía: 3 años (según condiciones).

Preguntas frecuentes - XLS1500 CROWN

¿Cómo conectar altavoces al Crown XLS1500?

Use los bornes de salida en la parte trasera. Pele los cables 1 cm e insértelos en los bornes girando la tapa. Asegúrese de respetar la polaridad (+ y -). La impedancia mínima por canal es de 4 ohmios.

¿Cuál es la potencia del Crown XLS1500?

El amplificador entrega 1500 W por canal a 4 ohmios, 1000 W a 8 ohmios, y hasta 3000 W en modo puente a 8 ohmios.

¿Cómo activar el modo puente (Bridge)?

Presione el botón Bridge en la parte trasera. Use la entrada del canal 1 y conecte el altavoz entre los bornes positivos de los canales 1 y 2 (no usar los bornes negativos). La impedancia mínima en modo puente es de 8 ohmios.

¿Qué hacer si el amplificador no enciende?

Verifique el cable de alimentación, el fusible (en la parte trasera, reemplácelo por un modelo idéntico) y que el enchufe de red tenga corriente. El indicador Power debe estar encendido. Si el problema persiste, contacte a un técnico.

¿Por qué se encienden los indicadores de protección (Protect)?

Esto puede indicar un cortocircuito, una sobrecarga térmica o una impedancia demasiado baja. Apague el aparato, verifique los cables de los altavoces y asegúrese de que la ventilación no esté obstruida. Deje enfriar antes de volver a encender.

El ventilador hace mucho ruido, ¿es normal?

Sí, el ventilador varía su velocidad según la temperatura interna. En uso normal a bajo volumen, puede ser silencioso. A alta potencia, gira más rápido y puede ser audible. Asegúrese de que las rejillas de ventilación no estén bloqueadas.

¿Puedo usar el XLS1500 con una guitarra o un micrófono?

Sí, a través de las entradas Jack o XLR. Para un micrófono, puede ser necesario un previo externo. El amplificador no tiene previo integrado; el volumen se ajusta directamente.

¿Cuál es el consumo eléctrico máximo?

El consumo máximo es de 1500 W a plena potencia. En uso normal, es menor. Use un enchufe de red adecuado con protección contra sobretensiones.

¿Cómo limpiar mi Crown XLS1500?

Desconecte el aparato. Use un paño suave y seco para la carcasa. Nunca use líquidos ni aerosoles. Si es necesario, un ligero desempolvado con un pincel en las rejillas de ventilación.

¿Dónde encontrar piezas de repuesto para el XLS1500?

Contacte al servicio al cliente de Crown o a un distribuidor autorizado. Las piezas están disponibles, pero su reemplazo debe ser realizado por un técnico cualificado para preservar la conformidad y la seguridad.

MANUAL DE USUARIO XLS1500 CROWN

Serie XLS Manual de Operación

Obtención de Versiones en otro Idioma: para obtener información en otro idioma sobre el uso de este producto, por favor póngase en contacto con su Distribuidor local de Crown. Si necesita ayuda para ubicar a un distribuidor local, por favor póngase en contacto con Crown al 574-294-8000.

Este manual no incluye todos los detalles del diseño, fabricación o variaciones del equipo. Así como tampoco incluye todas las posibles situaciones que pueden surgir en el momento de la instalación, operación o mantenimiento.

Este manual posee información que en el momento de la publicación se consideró certera. No obstante, esta información puede haberse actualizado. Para conseguir la última versión de este manual, por favor visite la página Web de Crown www.crownaudio.com.

Aviso de Marca Registrada: Crown, Crown Audio y Amcron son marcas registradas de Crown International. Las otras marcas son propiedad de sus respectivos dueños. Las versiones posteriores de este manual e información adicional sobre este producto pueden estar disponibles en la página Web de Crown www.crownaudio.com.

Algunos modelos pueden ser exportados bajo el nombre Amcron®

©2010 por Crown Audio®, S.A., 1718 W. Mishawaka Rd., Elkhart, Indiana 46517-9439 EE.UU. Teléfono: 574-294-8000.

Comenzar

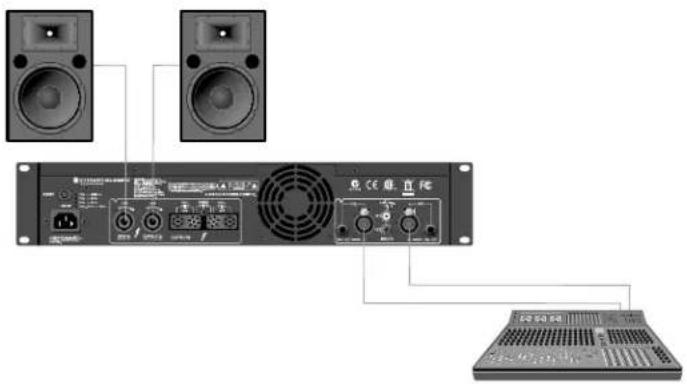

Modo Estéreo Bypass

Este es el modo que viene en el amplificador por defecto de fábrica. El amplificador está configurado para modo estéreo con el PureBand™ Crossover System Bypassed.

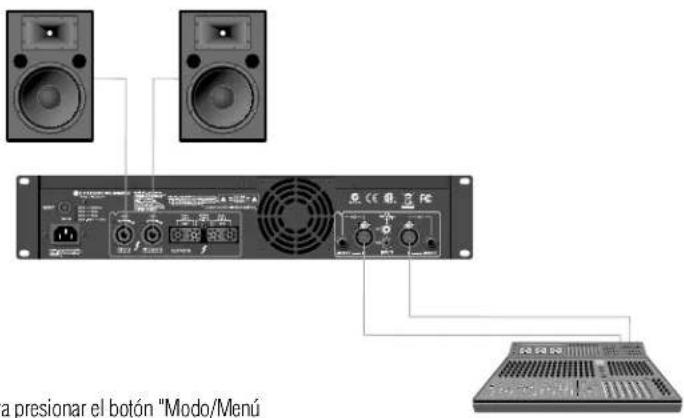

1. Conectar la fuente de señal Izquierda/Derecha con el canal 1 y con el canal 2 utilizando cualquiera de los conectores XLR, ¼ Pulgada, o RCA.
2. Conectar un altavoz a cada canal de salida utilizando un conector Speakón Enchufes Banana, o cable pelado.

El Modo Mono-Puente emite la potencia de ambos canales del amplificador a una sola carga de 8 o 4 ohmios.

Antes de comenzar asegurarse de:

1. Conectar la fuente de señal al Canal 1 sólo utilizando cualquiera de los conectores XLR, ¼ Pulgada, o RCA.
2. Conectar el altavoz como se muestra.

a. Si se utiliza las salidas de posición vinculante, conectar la terminal positiva del altavoz con la terminal positiva del Canal 1 y la terminal negativa del altavoz con la terminal positiva del Canal 2.
b. Si se utiliza un conector Speakon ^® , conectar la terminal positiva del altavoz con el 1+ y la terminal negativa con el 2+. Enchufar el conector en la salida del Canal 1 solo.

Seguir estos sencillos pasos para configurar el amplificador en "Modo Puente":

1. Mantener presionado el botón "Modo/Menu" por 3 segundos hasta que en la pantalla LCD aparezca "Modo Amp "
2. Presionar el botón "Modo/Menú" para comenzar la configuración del Modo Amplificador.
3. Presionar el botón "Siguiente" hasta que en la pantalla LCD se lea "Modo: Puente".
4. Presionar el botón "Modo/Menú" para confirmar la selección.
5. Presionar el botón "Siguiente" hasta que en la pantalla LCD aparezca "Bypass". Presionar el botón "Modo/Menú" para confirmar la selección. Ahora en la pantalla LCD debería aparecer "Bypass Puente".

Modo Crossover

Cuando se utiliza el "Modo Crossover", el amplificador está configurado para usar un Filtro Lowpass en el Canal 1 y un Filtro HighPass en el Canal 2.

Antes de comenzar asegurarse de:

1. Conectar la fuente de señal al Canal 1 sólo utilizando cualquiera de los conectores XLR, ¼ Pulgada, o RCA.
2. Conectar un altavoz a cada canal de salida utilizando un conector SpeaKpn Enchufes Banana, o cable pelado.

Seguir estos sencillos pasos para configurar el amplificador en "Modo Crossover":

1. Mantener presionado el botón "Modo/Menú" por 3 segundos hasta que en la pantalla LCD aparezca "Modo Amp <Más)".
2. Presionar el botón "Modo/Menú" para comenzar la configuración del Modo Amplificador.
3. Presionar el botón "Siguiente" hasta que en la pantalla LCD aparezca "Entrada Y". Ahora presionar el botón "Modo/Menú para confirmar."
4. Ahora presionar el botón "Siguiente" hasta que en la pantalla LCD aparezca "XOVER" y presionar el botón "Modo/Menú" para confirmar.
5. Ahora utilizar el botón "Anterior" o "Siguiente" para seleccionar el punto crossover deseado.
6. Una vez que se seleccionó el punto crossover, presionar el botón "Modo/Menu" para confirmar la selección. Ahora en la panatalla LCD debería decir "Entrada Y XOVER".

Comenzar

Modo HighPass

Cuando se utiliza el "Modo HighPass", el amplificador está configurado para usar un Filtro HighPass en el Canal 1 y en el Canal 2 en la frecuencia seleccionada.

Antes de comenzar asegurarse de:

1. Conectar la fuente de señal Izquierda/Derecha con el canal 1 y con el canal 2 utilizando cualquiera de los conectores XLR, ¼ Pulgada, o RCA.
2. Conectar un altavoz a cada canal de salida utilizando un conector Speakón Enchufes Banana, o cable pelado.

Seguir estos sencillos pasos para configurar el amplificador en "Modo HighPass":

1. Mantener presionado el botón "Modo/Menú" por 3 segundos hasta que en la pantalla LCD aparezca "Modo Amp "
2. Presionar el botón "Modo/Menú" para comenzar la configuración del Modo Amplificador.
3. Presionar el botón "Siguiente" hasta que en la pantalla LCD aparezca "Estéreo". Ahora presionar el botón "Modo/Menú para confirmar.
4. Ahora presionar el botón "Siguiente" hasta que en la pantalla LCD aparezca "HighPass" y presionar el botón "Modo/Menú" para confirmar.
5. Ahora utilizar el botón "Anterior" o "Siguiente" para seleccionar el punto crossover deseado.
6. Una vez que se seleccionó el punto crossover, presionar el botón "Modo/Menú" para confirmar la selección. En la pantalla LCD ahora debería aparecer "HighPass Estéreo".

Modo LowPass

Cuando se utiliza el "Modo LowPass", el amplificador está configurado para usar un Filtro LowPass en el Canal 1 y en el Canal 2 en la frecuencia seleccionada.

Antes de comenzar asegurarse de:

1. Conectar la fuente de señal Izquierda/Derecha con el canal 1 y con el canal 2 utilizando cualquiera de los conectores XLR, ¼ Pulgada, o RCA.
2. Conectar un altavoz a cada canal de salida utilizando un conector Speakón Enchufes Banana, o cable pelado.

Seguir estos sencillos pasos para configurar el amplificador en "Modo HighPass":

1. Mantener presionado el botón "Modo/Menú" por 3 segundos hasta que en la pantalla LCD aparezca "Modo Amp "

2. Presionar el botón "Modo/Menú" para comenzar la configuración del Modo Amplificador.

3. Presionar el botón "Siguiente" hasta que en la pantalla LCD aparezca "Estéreo". Ahora presionar el botón "Modo/Menú para confirmar."

4. Ahora presionar el botón "Siguiente" hasta que en la pantalla LCD aparezca "LowPass" y presionar el botón "Modo/Menú" para confirmar.
5. Ahora utilizar el botón "Anterior" o "Siguiente" para seleccionar el punto crossover deseado.
6. Una vez que se seleccionó el punto crossover, presionar el botón "Modo/Menú" para confirmar la selección. Ahora en la pantalla LCD debería aparecer "LowPass Estéreo".

Los amplificadores Crown Serie XLS definen un modelo para sistemas portátiles PA con tecnología, viabilidad y funcionamiento incomparables que sin estuerzo entregan el producto noche tras noche. Empacamos los XLS con mucha flexibilidad, gracias a su Crossover integrado y_x^w Limitadores Peak. El XLS pesa menos de 11 libras (4,99 kg.), comparado con sus competidores que pesan 40 libras (18,14 kg.).

Simplemente, el XLS es el amplificador más potente, flexible y eficiente de su clase.

Los amplificadores de potencia modernos son piezas sofisticadas de ingeniería capaz de producir niveles de potencia extremadamente altos. Se los debe tratar con respeto e instalarlos correctamente si han sido diseñados para ofrecer varios años de servicio confiable. Además, los amplificadores Serie XLS incluyen un número de características que requieren explicación antes de poder utilizar sus máximas ventajas. Por favor tomarse el tiempo necesario para estudiar este manual para poder obtener el mejor servicio posible del amplificador.

Características

• Alto rendimiento, ligero amplificador Clase-D impulsado por DriveCore™ Tecnología
• Sistema Crossover integrado PureBand ^™ que asegura la transición sin fisuras de baja frecuencia a conductores de alta frecuencia
• Los limitadores integrados Peak _x "proporcionan máxima salida y a la vez protegen los altavoces.
• XLR, ¼SDSq, RCA entradas que aseguran la compatibilidad con cualquier fuente
• 14 " Las entradas pueden ser utilizadas como "loop-thrus" para distribuir señal a otros amplificadores
• La garantía total Crown de 3 años enteramente transferible protege la inversión por completo.

Cómo Utilizar este Manual

Este manual le brinda la información necesaria para una instalación y funcionamiento correctos y seguros del amplificador. No cubre todos los aspectos de instalación, puesta en marcha o funcionamiento que pudieran ocurrir bajo cualquier condición. Para mayor información, ponerse en contacto con el Guía de Aplicación de Amplificadores de Crown (disponible en línea en la página Web www.crownaudio.com), Apoyo Técnico de Crown, el instalador de sistema o vendedor minorista.

Recomendamos leer todas las instrucciones, advertencias y precauciones que posee este manual. Además, por seguridad, por favor enviar hoy la carta de certificación de garantía. Y conservar la factura de venta — es el comprobante oficial de la compra.

Funciones del Panel Frontal

Indicadores:

Indicador de presencia de señal: Dos LEDs verdes, uno para cada canal, se iluminan cuando la señal del canal de entrada

-10 Indicador: El LED verde parpadea cuando la señal de salida excede -10dB por debajo del clip

-20 Indicador: El LED verde parpadea cuando la señal de salida excede -20dB por debajo del clip.

Indicador Clip: Dos LEDs rojos, uno para cada canal, se iluminan cuando la salida del canal está saturada.

Indicador Termal: Dos LEDs rojos, uno para cada canal, se iluminan cuando comienza la compresión termal.

Funciones del Panel Trasero

Funciones del Proceso Integrado

Sistema PureBand™ Crossover:

El Sistema PureBand* Crossover proporciona una variable de estado del filtro Linkwitz-Riley 24dB/octava que le permite seleccionar un punto entre 50Hz y 3kHz sobre centros de octava 1/12th. Los siguientes puntos están disponibles para la selección:

50Hz, 53Hz, 56Hz, 59Hz, 63Hz, 66Hz, 70Hz, 74Hz, 79Hz, 83Hz, 88Hz, 94Hz, 99Hz, 105Hz, 111Hz, 118Hz, 125Hz, 132Hz, 140Hz, 149Hz, 157Hz, 167Hz, 177Hz, 187Hz, 198Hz, 210Hz, 223Hz, 236Hz, 250Hz, 265Hz, 281Hz, 297Hz, 315Hz, 334Hz, 354Hz, 375Hz, 397Hz, 420Hz, 472Hz, 500Hz, 530Hz, 561Hz, 595Hz, 630Hz, 667Hz, 707Hz, 749Hz, 794Hz, 841Hz, 891Hz, 944Hz, 1.00kHz, 1.06kHz, 1.12kHz, 1.19kHz, 1.26kHz, 1.33kHz, 1.41kHz, 1.50kHz, 1.59kHz, 1.68kHz, 1.78kHz, 1.89kHz, 2.00kHz, 2.12kHz, 2.24kHz, 2.38kHz, 2.52kHz, 2.67kHz, 2.83kHz, 3.00kHz

Junto con la selección de frecuencia crossover, el Sistema PureBand™ Crossover también ofrece la elección de cuatro modos:

Modo Crossover (CH1=LPF, CH2=HPF): Cuando es seleccionado, este modo permite un Filtro LowPass en el Canal 1 y un Filtro HighPass en el Canal 2 en la frecuencia que se ha seleccionado.

NOTA: Este modo automáticamente se pondrá en el modo "Entrada Y".

Modo LowPass (CH1=LPF, CH2 = LPF): Cuando es seleccionado, este modo permite un Filtro LowPass en el Canal 1 y en el Canal 2 en la frecuencia que se ha seleccionado.

Modo HighPass (CH1 = HPF, CH2 = HPF): Cuando es seleccionado, este modo permite un Filtro HighPass en el Canal 1 y en el Canal 2 en la frecuencia que se ha seleccionado.

Modo Puente (cualquiera de los dos LPF o HPF): Cuando se selecciona el modo puente, el sistema crossover aún permite seleccionar un Filtro LowPass o HighPass en la frecuencia que se ha seleccionado.

Para obtener instrucciones sobre la configuración de los diferentes ajustes del sistema crossover, por favor, consulte la sección "Comenzar" al principio de este manual.

Limitadores Peak _x^TM

Los Limitadores Clip Peak _x le proporcionan al amplificador y al sistema mayor funcionamiento y mejor protección. Están específicamente adecuados para trabajar con este diseño de amplificador y con esta fuente de alimentación para alcanzar mayor SPL con artefactos menos perceptibles mientras se protege la inversión del altavoz. Los limitadores se pueden prender o apagar fácilmente desde el panel frontal.

NOTA: Los Limitadores Peakx son enviados con la configuración "encendido" desde la fábrica.

Instrucciones para el Enganche/Desenganche de los Limitadores: Peak _x TM

1. Mantener presionado el botón "Modo/Menú" por 3 segundos hasta que en la pantalla LCD aparezca "Modo Amp "
2. Presionar el botón "Siguiente" – La pantalla LCD muestra "CH1 Clip "
3. Presionar el botón "Modo/Menú y utilizar el botón "Siguiente" para alternar entre encendido/apagado.
4. Una vez que se seleccionó, presionar el botón "Modo/Menu" para confirmar. Cuando se confirma la configuración Clip CH1, automáticamente está en Clip CH2 para configurar encendido o apagado. Una vez más, realizar la selección y presionar "Modo/Menú para confirmar.
