Type de produit	Station d'accueil
Marque	Panasonic
Modèle	JT-B1-CU000Z
Dimensions (L x l x h)	15 x 10 x 5 cm
Poids	200 g
Alimentation	USB 5V / 1 A
Fonctions principales	Charge et synchronisation de données pour appareils compatibles
Compatibilité	Appareils Panasonic avec connecteur spécifique (voir notice)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Utiliser uniquement l'adaptateur fourni. Ne pas exposer à l'humidité.
Pièces détachées et réparabilité	Contactez le service client Panasonic pour les pièces détachées. Réparation par un professionnel agréé.
Température de fonctionnement	0 °C à 40 °C
Contenu de l'emballage	Station d'accueil, câble USB, adaptateur secteur

FOIRE AUX QUESTIONS - JT-B1-CU000Z PANASONIC

Comment connecter mon appareil à la station d'accueil ?

Branchez le câble USB à la station et à votre ordinateur ou adaptateur secteur. Placez ensuite votre appareil sur le connecteur dédié de la station.

Quels appareils sont compatibles avec la station JT-B1-CU000Z ?

Cette station est conçue pour les appareils Panasonic équipés d'un connecteur spécifique. Consultez la notice pour la liste complète des modèles compatibles.

La station ne charge pas mon appareil, que faire ?

Vérifiez que l'adaptateur secteur est branché et que le câble USB est correctement connecté. Essayez un autre câble ou adaptateur. Si le problème persiste, contactez le support Panasonic.

Puis-je utiliser la station sans branchement secteur ?

Non, la station nécessite une alimentation externe via USB. Elle ne fonctionne pas sur batterie.

Comment nettoyer la station d'accueil ?

Utilisez un chiffon doux et sec. N'utilisez jamais de produits chimiques ou abrasifs qui pourraient endommager les contacts.

La station d'accueil peut-elle transférer des données ?

Oui, elle permet la synchronisation des données entre votre appareil et un ordinateur via le câble USB fourni.

Que faire si la station d'accueil est endommagée ?

N'essayez pas de la réparer vous-même. Contactez le service après-vente Panasonic pour obtenir des pièces de rechange ou une réparation.

Puis-je utiliser la station avec un appareil d'une autre marque ?

Non, la station est spécifiquement conçue pour les appareils Panasonic. L'utilisation avec d'autres marques peut endommager le connecteur.

La station émet un bruit étrange, est-ce normal ?

Un léger bourdonnement peut être normal lors de la charge. Si le bruit est fort ou inhabituel, débranchez la station et contactez le service client.

Où trouver la notice complète de la station JT-B1-CU000Z ?

La notice est disponible gratuitement en téléchargement sur le site notice-facile.com. Vous pouvez également demander une traduction dans votre langue.

MODE D'EMPLOI JT-B1-CU000Z PANASONIC

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

7-M-2

For India Only

Contrôle du contenu du paquet ....36

Nom et fonctions des pièces ....37

Connexions ....38

Chargement et communication avec les tablettes électroniques (non fournies) ......39

Pose et retrait du cache de la fente de chargement de la batterie ....40

Chargement des batteries (non fournies) 41

Fixation du composant de raccordement ....42

Raccordement de deux unités ....42

Dépannage....43

Spécifications....44

Introduction

Nous vous remercions d'avoir acheté ce produit Panasonic.

Il s'agit de la station d'accueil pour tablette électronique Panasonic JT-B1 série*¹.

Vous pouvez brancher des dispositifs USB et LAN en les combinant avec la tablette électronique et la station d'accueil.

Il est également possible de charger la batterie.

*1 Non compatible avec d'autres produits.

- Batterie spécifiée

JT-B1-BT000U

Certaines illustrations sont simplifiées pour faciliter la compréhension et peuvent être légèrement différentes des objets qu'elles représentent.

Déclaration de conformité (DoC)

“Panasonic déclare par la présente que ce Station d’accueil est conforme aux exigencies fondamentales et autres dispositions pertinentes prévues par les Directives du Conseil de l’UE.”

Représentant agréé:

Winsbergring 15, 22525 Hambourg, Allemagne

18-F-0

Informations relatives à l'évacuation des déchets, destinées aux utilisateurs d'appareils électriques et électroniques (appareils ménagers domestiques)

Lorsque ce symbole figure sur les produits et/ou les documents qui les accompagnent, cela signifie que les appareils électriques et électroniques ne doivent pas être jetés avec les ordures ménagères.

Pour que ces produits subissent un traitement, une récupération et un recyclage appropriés, envoyezles dans les points de collecte désignés, où ils peuvent être déposés gratuitement. Dans certains pays, il est possible de renvoyer les produits au revendeur local en cas d'achat d'un produit équivalent.

En éliminant correctement ce produit, vous contribuerez à la conservation des ressources vitales et à la prevention des éventuels effets négatifs sur l'environnement et la santé humaine qui pourraient survenir dans le cas contraire.

Afin de connaître le point de collecte le plus proche, veuillez contacter vos autorités locales.

Des sanctions peuvent être appliquées en cas d'élimination incorrecte de ces déchets, conformément à la législation nationale.

Utilisateurs professionnels de l'Union européenne

Pour en savoir plus sur l'élimination des appareils électriques et électroniques, contactez votre revendeur ou fournisseur.

Informations sur l'évacuation des déchets dans les pays ne faisant pas partie de l'Union européenne

Ce symbole n'est reconnu que dans l'Union européenne.

Pour supprimer ce produit, contactez les autorités locales ou votre revendeur afin de connaître la procédure d'élimination à suivre.

36-F-1

Cable d'interface

Nous vous déconseillons d'utiliser un câble d'interface d'une longueur supérieure à 3 m.

11-F-1

• Ne pas placer d'objets métalliques ou contenant du liquide au-dessus de ce produit Si de l'eau ou d'autres liquides se déversent ou si des trombones, des pièces ou des corps étrangers pénètrent dans ce produit, un incendie ou une décharge électrique sont possibles.
• Si un corps étranger a pénétré dans ce produit, débrancher immédiatement la fiche C.A. et retirer l'unité de ce produit. Contacter ensuite l'assistance technique.
• En cas de dysfonctionnement ou de problème, cesser immédiatement l'utilisation

En cas de dysfonctionnement, débrancher immédiatement la fiche C.A. et déconnecter l'unité de ce produit

• Ce produit est endommagé
- Un corps étranger est entré dans ce produit
- Émission de fumée
- Émission d'une odeur inhabituelle
• Ce produit est anormalement chaud

Continuer à utiliser ce produit si l'une des conditions ci-dessus est remplie peut provoquer un incendie ou une décharge électrique.

- En cas de dysfonctionnement ou de problème, débrancher immédiatement la fiche C.A. et retirer l'unité de ce produit. Contacter ensuite l'assistance technique pour fare réparer le produit.

- N'utiliser que l'adaptateur secteur spécifié pour ce produit

Utiliser un adaptateur secteur autre que celui fourni (fixé à ce produit ou fourni par Panasonic) risque de provoquer un incendie.

- Ne pas toucher ce produit en cas d'orage s'il est branché au câble d'alimentation ou à n'importe quel autre câble

Un choc électrique risque de se produire.

- Ne pas placer ce produit sur des surfaces instables

S'il est déséquilibré, ce produit risque de tomber et d'entraîner des blessures.

- Ne pas brancher de ligne téléphonique ni de câble réseau autres que ceux spécifiés, dans le port pour reseau local

Connector le port pour reseau local à un des réseaux figurant dans la liste ci-dessous risqué de provoquer un incendie ou une décharge électrique.

• Réseaux autres que 100BASE-TX ou 10BASE-T
• Lignes téléphoniques (téléphone IP (telephone à protocole Internet), lignes téléphoniques, lignes internes (commutateurs téléphoniques présents chez l'abonné), téléphones publics numériques, etc.)

- Ne pas mettre ce produit en présence d'eau, d'humidité, de vapeur, de poussière, de vapeurs graisseuses, etc.

Sinon, un incendie ou une décharge électrique sont possibles.

- Ne pas laisser ce produit dans un endroit à température élevée pendant une période prolongée

Laisser ce produit dans un endroit où il sera exposé à des températures extrêmement élevées, comme près du feu ou à la lumière directe du soleil, risque de déformer le boîtier et/ou d'endommager les éléments internes. Une utilisation continue dans ces conditions risqué d'entraîner un court-circuit ou une défaillance de l'isolation, par exemple, pouvant également provoquer un incendie ou une décharge électrique.

• Utiliser ce chargeur uniquement sur la batterie specifiée et sur aucune autre Des pertes d'electrolytes et une production de chaleur sont possibles, la batterie risque également de casser.
• Ne pas toucher la surface de l'adaptateur secteur pendant l'utilisation/le chargement. Il peut s'en suivre des brûlures.
• L'utilisation de ce produit en continu dans un environnement chaud réduira sa durée de vie. Évitez de l'utiliser dans ce type d'environnement.
• Lors d'une utilisation dans un environnement chaud ou froid, certains périphériques peuvent ne pas fonctionner correctement. Vérifiez l'environnement de fonctionnement des périphériques.

Remarques concernant l'utilisation et la maintenance

Respectez les points suivants pour garantir l'utilisation correcte de l'appareil.

■ Conditions d'utilisation

• Si la tablette électronique que vous utilisez avec cet appareil est mouillée par la pluie, par exemple, essuyez l'humidité avant de connecter la tablette à l'appareil.
• Placez l'appareil sur une surface plate et stable.
• Ne placez pas l'appareil dans des endroits directement exposés au soleil ou près de sources de chaleur.
• Ne placez pas l'appareil dans des endroits exposés à des changements de température extrêmes ou à de fortes chaleurs.
• Le temps de chargement des tablettes électroniques et des batteries varie en fonction des conditions d'utilisation.
• Chargez les tablettes électroniques et les batteries dans une gamme de température ambiante comprise entre 10 °C et 35 °C.
• L'adaptateur secteur fourni est nécessaire pour utiliser l'appareil. Utilisez exclusivement l'adaptateur secteur fourni.
• Ne placez jamais l'appareil sur ses côtés ou à l'envers.
  • N'obstruez jamais les fentes d'aération.

■ Chocs et dommages

• Cet appareil est fragile. Veillez à l’utiliser avec soin.
• Évitez les chocs et les chutes.

■ Adaptateur secteur

• Déplacer l'appareil d'un environnement froid à un autre plus chaud peut produire de la condensation.
  Dans ce cas, évitez d'utiliser l'appareil tant que l'humidité ne s'est pas évaporée.

- Évitez les chocs et les chutes, ou de placer des objets sur l'adaptateur secteur.

- Si l'adaptateur secteur est sale, nettoyez-le avec un linge doux et sec. (N'utilisez jamais de diluant ou d'autres substances volatiles).

- Ne laissez jamais l'adaptateur secteur dans des endroits exposés au soleil au cours de longues périodes, ou à des températures excessivement hautes ou basses.

- N'utilisez pas l'adaptateur secteur à l'extérieur.

- N'utilisez pas le cordon d'alimentation fourni avec l'adaptateur secteur avec d'autres adaptateurs.

- Utilisez exclusivement le cordon d'alimentation fourni avec l'adaptateur secteur.

■ Nettoyage

• Débranchez toujours l'adaptateur secteur avant tout nettoyage.
• Si l'appareil est sale, essuyez-le avec un linge doux et sec.
• N'utilisez pas de diluant, de benzine, de cire, de liquides à base de pétrole, de savon, de nettoyant en poudre, d'eau chaude, de linges nettoyants chimiques, etc.
• Si de la poussière ou de l'huile s'est accumulée sur le connecteur d'alimentation/communication, le chargement de la batterie peut s'avérer impossible. Utilisez un linge doux et sec pour l'essuyer.
• Veillez à ne pas plier le connecteur d'alimentation/communication.

■ Divers

• Branchez exclusivement des batteries JT-B1-BT000U dans la fente de chargement.
• Ne touchez pas le connecteur d'alimentation/communication.
• Ne faites pas tomber de pièces, de barrettes ou d'autres objets métalliques dans la fente de chargement de la batterie.

Contrôle du contenu du paquet

Avant d'utiliser l'appareil une fois déballé, vérifiez qu'il est bien présent et que les accessoires suivants sont inclus.

- Avant d'utiliser l'appareil une fois déballé, vérifiez qu'il est bien présent et que les accessoires suivants sont inclus.

■ Adaptateur secteur

■ Cache de la fente de chargement de la batterie

• L'appareil est emballé avec cet élément.

Nom et fonctions des pièces

Nu-méro	Pièce Fonction
1	Connecteur d'alimentation/ communication	Alimente et charge les tablettes numériques. L'appareil communique également avec les tablettes électroniques via ce connecteur.
2	Fente de chargement de la batterie	Permet de connecter et de charger les batteries.
3	Port USB Un port USB type A. Permet de connecter des dispositifs USB.
4	Port LAN Permet de connecter des appareils LAN filaires. Indicateur d'état du raccordement : Vert lorsqu'un raccordement est établi. Indicateur du mode de raccordement : Orange en cas de communication bidirectionnelle simultanée.
5	Prise DC-IN Permet de connecter l'adaptateur secteur fourni.
6	Indicateur de chargement de la batterie	Orange pendant le chargement et vert une fois celui-ci achevé.
7	Fentes d'aération Permettent d'évacuer la chaleur interne.

Connexions

Connectez l'adaptateur secteur, les câbles LAN et USB comme indiqué ci-dessous.

- L'adaptateur secteur doit être connecté pour permettre la communication via un câble LAN ou USB.

Exemple de connexion

Chargement et communication avec les tablettes électroniques (non fournies)

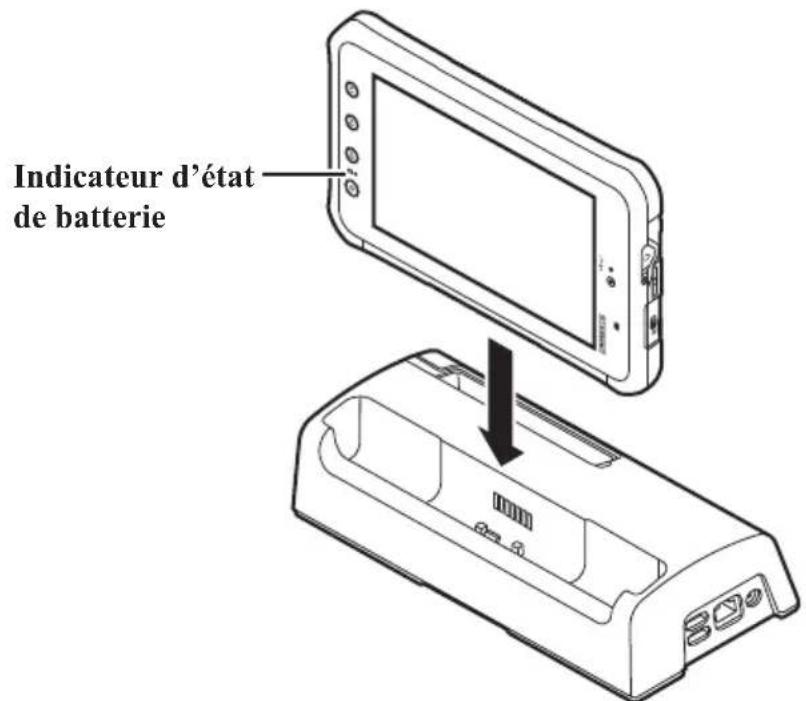

1 Insérez la tablette électronique dans la station d'accueil.

- Vérifiez l'orientation de la tablette et insérez-la totalement.

2 L'indicateur d'état de batterie s'allume.

ATTENTION

• Ne connectez jamais de tablettes électroniques humides à la station d'accueil. Essuyez toute l'humidité sur la tablette avant de la connecter à la station d'accueil.
• Ne retirez pas la tablette électronique en cours de communication avec la station d'accueil.
• Chargez les tablettes électroniques dans une gamme de température ambiante comprise entre 10 °C et 35 °C.
• Contrôlez l'état du chargement grâce à l'indicateur d'état de batterie de la tablette électronique.

Pose et retrait du cache de la fente de chargement de la batterie

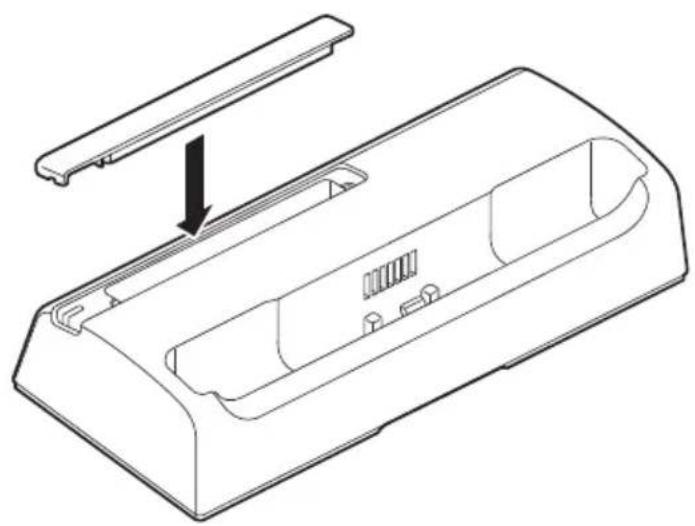

■ Pose du cache de la fente de chargement de la batterie

1 Insérez le cache de la fente de chargement de la batterie.

• L'appareil est emballé avec cet élément.

■ Retrait du cache de la fente de chargement de la batterie

1 Soulevez le cache de la fente de chargement de la batterie par sa partie dentelée.

1 Insérez la batterie.

- Connectez la batterie avec sa surface traitée vers l'avant.

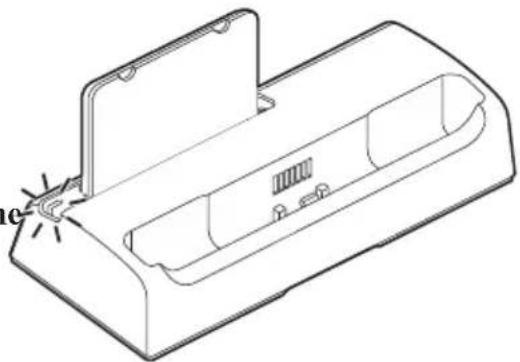

2 L'indicateur de chargement de batterie s'allume en orange.

L'indicateur de charge- ment de la batterie s'allume

■ Une fois le chargement achevé

1 Tirez la batterie vers le haut pour la retirer.

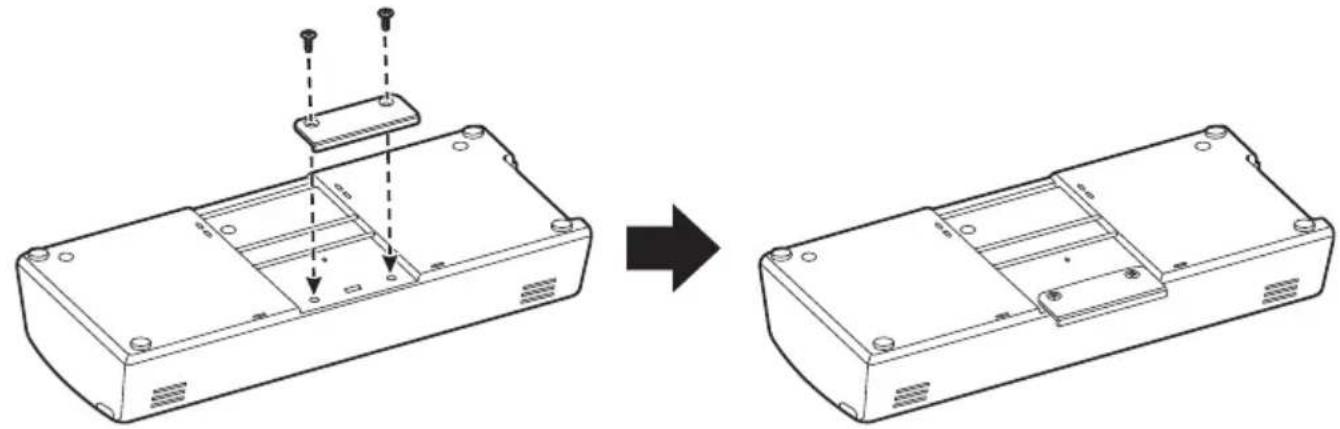

Fixation du composant de raccordement

Montez le composant de raccordement sur l'appareil à l'aide des vis (fournies).

Raccordement de deux unités

Insérez la partie saillante du composant de raccordement dans le renfoncement au bas de l'autre appareil.

- Ne soulevez pas un appareil tant qu'un autre y est raccordé par le composant de raccordement.

Vous risquez de faire tomber l'autre appareil.

Symptôme Éléments à contrôler et solutions
Les tablettes électroniques ne se chargent pas.	La tablette est-elle correctement connectée ?→Suivez les instructions page 39 pour connecter la tablette numérique correctement.L'adaptateur secteur est-il déconnecté de la prise de courant ?→Contrôlez les connexions de l'adaptateur secteur.Le connecteur d'alimentation/communication est-il sale ?→Nettoyez le connecteur d'alimentation/communication.
L'indicateur de chargement de la batterie ne s'allume pas.(Le chargement ne démarre pas).	La batterie est-elle correctement connectée ?→Suivez les instructions page 41 pour connecter la batterie correctement.L'adaptateur secteur est-il déconnecté de la prise de courant ?→Contrôlez les connexions de l'adaptateur secteur.Le connecteur d'alimentation/communication est-il sale ?→Nettoyez le connecteur d'alimentation/communication.La batterie est peut-être hors d'usage.→Remplacez la batterie par une neuve.
L'indicateur de chargement de la batterie clignote.(Il clignote en vert par exemple).	Le connecteur d'alimentation/communication est-il sale ?→Nettoyez le connecteur d'alimentation/communication.La batterie est peut-être hors d'usage.→Remplacez la batterie par une neuve.
Le chargement s'achève rapidement ou ne commence pas.	La batterie est peut-être hors d'usage.→Remplacez la batterie par une neuve.

Si le problème persiste même après avoir appliqué les solutions précédentes, contactez l'assistance technique Panasonic.

ATTENTION

- N'ouvrez jamais le boîtier et n'essayez pas de démonter l'appareil.

■ Apparel principal

Élément Spécifications
Alimentation électrique	Tension nominale	24 V CC
	Intensité nominale	1,6 A
Chargement de la batterie	Tension de chargement	4,2 V CC
	Intensité de chargement	3,0 A
	Durée de chargement	Environ 3 heures (température ambiante de 25 °C)
Dimensions (sans compter les pièces saillantes)		Environ 242 mm x 100 mm x 50 mm
Poids Environ 335 g
Environnement	Température de charge-ment	10 °C à 35 °C
	Température de fonctionnement	0 °C à 40 °C
	Humidité de fonctionnement	30 % à 80 % (d’humidité relative)
Indicateur de chargement de la batterie		Batterie non connectée : ÉteintChargement : Allumé en orangeChargement achevé : Allumé en vertErreur : Orange ou vert clignotant

■ Adaptateur secteur (fourni)

Élément Caractéristiques techniques
Entrée nominale	Tension 240 V	CA
	Fréquence 50 Hz / 60 Hz
Sortie nominale	Tension 24 V	°C
	Intensité 2,5 A
Extérieur Dimen	sions Environ	142 mm x 66 mm x 32 mm
	Poids Environ	320 g
	Cordon d’ali-mentation	Longueur : Environ 1,9 m
Environnement	Température de fonctionnement	0 °C à 40 °C
	Humidité de fonctionnement	30 % à 80 % d’humidité relative (sans condensation)

もくじ

はじめに....46

安全上のご注意....47

使用上のお願いとお手入れ 51

付属品の確認....52

各部の名称とはたらき ....53

接続のしかた....54
