Type de produit	Station d'accueil
Marque	Panasonic
Modèle	PCPE-GJG1V05
Compatibilité	Ordinateurs portables Panasonic Toughbook et autres PC avec USB-C
Connectique	2x USB 3.0, 1x HDMI, 1x DisplayPort, 1x RJ45 Ethernet, 1x prise jack 3,5 mm
Alimentation	Adaptateur secteur inclus (entrée 100-240 V AC, sortie 20 V DC / 5 A)
Dimensions (L x l x h)	300 x 100 x 30 mm
Poids	0,8 kg
Fonctions principales	Extension de ports, charge de l'ordinateur, sortie vidéo double écran, réseau filaire
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Protection contre les surtensions et les courts-circuits intégrée
Pièces détachées et réparabilité	Adaptateur secteur disponible en pièce détachée. Réparation par centre agréé.
Informations générales	Garantie 2 ans. Température de fonctionnement : 0°C à 40°C

FOIRE AUX QUESTIONS - PCPE-GJG1V05 PANASONIC

Quels ordinateurs sont compatibles avec la station d'accueil Panasonic PCPE-GJG1V05 ?

Cette station d'accueil est principalement conçue pour les ordinateurs portables Panasonic Toughbook dotés d'un port USB-C. Elle peut également fonctionner avec d'autres PC équipés d'USB-C prenant en charge le mode DisplayPort Alt et la charge Power Delivery.

Comment connecter la station d'accueil à mon ordinateur ?

Branchez le câble USB-C fourni sur le port de votre ordinateur, puis connectez l'adaptateur secteur à la station et à une prise murale. L'ordinateur devrait être reconnu automatiquement.

Puis-je utiliser deux écrans externes simultanément ?

Oui, la station dispose d'un port HDMI et d'un port DisplayPort vous permettant de connecter deux écrans externes. Vérifiez que votre ordinateur supporte l'affichage multi-écran via USB-C.

La station d'accueil charge-t-elle mon ordinateur portable ?

Oui, grâce à la technologie Power Delivery, la station peut charger votre ordinateur (jusqu'à 100 W) via le câble USB-C. Assurez-vous que votre ordinateur est compatible PD.

Que faire si l'ordinateur ne détecte pas la station ?

Vérifiez d'abord que l'adaptateur secteur est bien branché et que le câble USB-C est correctement enfiché. Essayez un autre port USB-C si disponible. Mettez à jour les pilotes de votre ordinateur pour les périphériques USB-C.

La station fonctionne-t-elle avec macOS ou Linux ?

La compatibilité est principalement testée sous Windows. Sous macOS, le fonctionnement peut être limité (certaines fonctions comme Ethernet peuvent nécessiter des pilotes). Sous Linux, les fonctionnalités de base (USB, vidéo) sont généralement supportées sans pilote additionnel.

Quels câbles sont fournis avec la station ?

La station est livrée avec un câble USB-C vers USB-C d'environ 1 mètre et un adaptateur secteur avec câble d'alimentation. Aucun câble HDMI ou DisplayPort n'est inclus.

Comment nettoyer la station d'accueil ?

Débranchez la station et essuyez-la avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou de liquide. Évitez de nettoyer les connecteurs avec des objets métalliques.

Où trouver l'adaptateur secteur de remplacement ?

L'adaptateur secteur est disponible en pièce détachée. Contactez le service client Panasonic ou un revendeur agréé. La référence est généralement indiquée sur l'adaptateur d'origine.

La station prend-elle en charge le réseau Ethernet Gigabit ?

Oui, le port RJ45 intégré supporte les vitesses Gigabit Ethernet (10/100/1000 Mbps). Il est compatible avec les réseaux domestiques et professionnels.

MODE D'EMPLOI PCPE-GJG1V05 PANASONIC

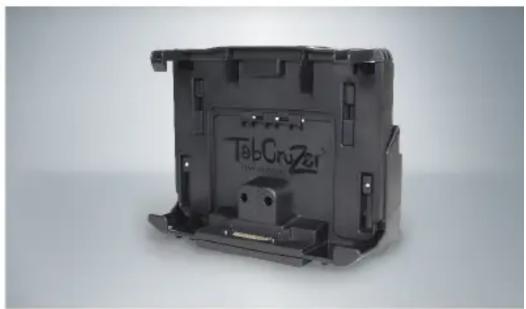

Exterior view of a black electronic device casing with visible internal components and branding (no readable text or symbols beyond branding)

Close-up of a black mechanical component with a metallic connector and mounting bracket (no visible text or symbols)

Exterior view of a black plastic electronic component with mounting holes and a label (no readable text or symbols)

VEHICLE DOCK FOR TOUGHPAD FZ-G1

(WITHOUT ELECTRONICS)

MODEL NUMBERS: PCPE-GJG1V05/V06

Made for each other: Gamber-Johnson's docking station perfectly compliments the Toughpad FZ-G1 offering a complete vehicle docking experience. Gamber Johnson is an industry leader in design innovation and in manufacturing high quality Toughpad vehicle solutions. Their development process includes extensive testing that results in the most rock solid docking solutions on the market today. These docks are designed, developed and manufactured to create an improved vehicle experience.

Features:

• Gamber-Johnson has worked with Panasonic to perform the appropriate tests needed to qualify the product as Toughbook Certified
• Designed using MIL-STD-810G test procedures
• Designed for the Toughpad FZ-G1
• Docking Station design accommodates extended battery, smart card reader, rear hand strap and bumper guards

• Docking station mounting pattern is VESA 75mm

• Docking station can be mounted either vertically or horizontally

• Alignment tabs prevent damage to the docking connector when docking the computer
  • Steel and Composite design for reduced overall weight
  • Rugged construction for long-term durability
  • 12 month warranty with options to extend to 3 and 5 years

VEHICLE DOCK FOR TOUGHPAD FZ-G1

Gamber-Johnson manufactures vehicle docking stations intended specifically for use with the Toughpad FZ-G1 Tablet that can fit your unique in-vehicle requirements. This docking station is lightweight and has a high strength-to-weight ratio.

SPECIFICATIONS/ MODEL NUMBERS PCPE-GJG1V05 PCPE-GJG1V06
Electronics No No
Antenna Pass-through (TNC) No No
Key type Keyed Alike Keyed Differently
USB 3.0 ports None None
HDMI None None
VGA None None
Serial Port (D-sub 9 pin) None None
Ethernet (RJ45) None None
Power supply input (DC-IN) None None
Dimensions
Height 232.2 mm (9.14")	232.2 mm (9.14")
Length 285 mm (11.22")	285 mm (11.22")
Depth	96.5 mm (3.8")	96.5 mm (3.8")
Weight	0.90 kg (2.0 lbs.)	0.90 kg (2.0 lbs.)

Cross-sectional view of a black plastic mechanical component with internal slots and mounting holes (no text or symbols visible)

Cross-sectional view of a mechanical device showing internal components (no text or symbols visible)

CERTIFICATIONS AND TESTING:

• Toughbook Certified
  • RoHS, CE, FCC, TUV, C-Tick, E-Mark
  • Vibration/shock testing: MIL-STD 810G
